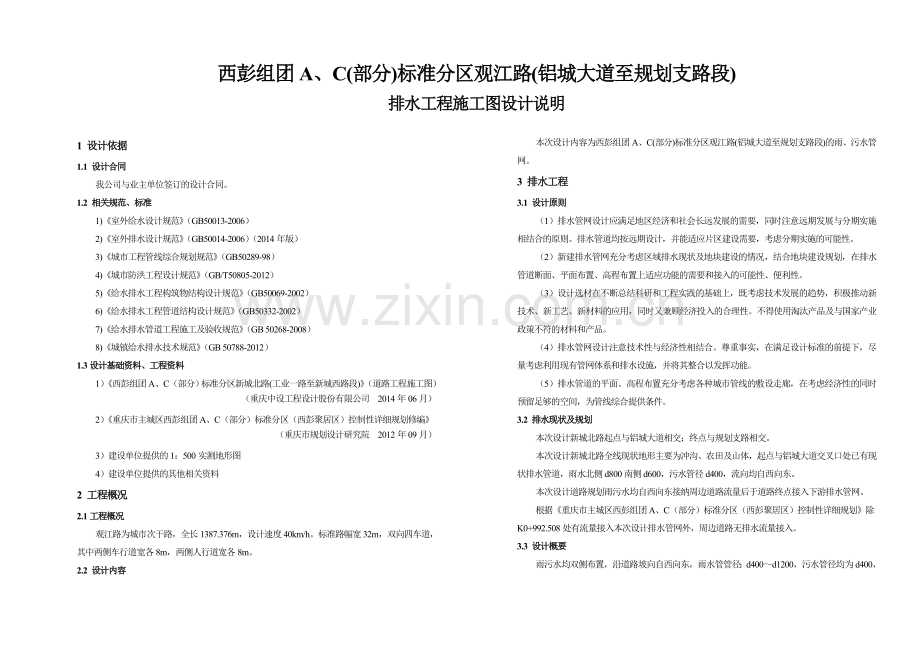

管网施工说明(观江路)1.doc

西彭组团A、C(部分)标准分区观江路(铝城大道至规划支路段)
排水工程施工图设计说明

1 设计依据
1.1 设计合同
我公司与业主单位签订的设计合同。
1.2 相关规范、标准
1)《室外给水设计规范》（GB50013-2006）
2)《室外排水设计规范》（GB50014-2006）（2014年版）
3)《城市工程管线综合规划规范》（GB50289-98）
4)《城市防洪工程设计规范》（GB/T50805-2012）
5)《给水排水工程构筑物结构设计规范》（GB50069-2002）
6)《给水排水工程管道结构设计规范》（GB50332-2002）
7)《给水排水管道工程施工及验收规范》（GB 50268-2008）
8)《城镇给水排水技术规范》（GB 50788-2012）
1.3设计基础资料、工程资料
1）《西彭组团A、C（部分）标准分区新城北路(工业一路至新城西路段)》（道路工程施工图）
（重庆中设工程设计股份有限公司 2014年06月）
2）《重庆市主城区西彭组团A、C（部分）标准分区（西彭聚居区）控制性详细规划修编》
（重庆市规划设计研究院 2012年09月）
3）建设单位提供的1：500实测地形图
4）建设单位提供的其他相关资料
2 工程概况
2.1工程概况
观江路为城市次干路，全长1387.376m，设计速度40km/h。标准路幅宽32m，双向四车道，其中两侧车行道宽各8m，两侧人行道宽各8m。
2.2 设计内容
本次设计内容为西彭组团A、C(部分)标准分区观江路(铝城大道至规划支路段)的雨、污水管网。
3 排水工程
3.1 设计原则
（1）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。
（2）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
（3）设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。
（4）排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。
（5）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。
3.2 排水现状及规划
本次设计新城北路起点与铝城大道相交；终点与规划支路相交。
本次设计新城北路全线现状地形主要为冲沟、农田及山体，起点与铝城大道交叉口处已有现状排水管道，雨水北侧d800南侧d600，污水管径d400，流向均自西向东。
本次设计道路规划雨污水均自西向东接纳周边道路流量后于道路终点接入下游排水管网。
根据《重庆市主城区西彭组团A、C（部分）标准分区（西彭聚居区）控制性详细规划》除K0+992.508处有流量接入本次设计排水管网外，周边道路无排水流量接入。
3.3 设计概要
雨污水均双侧布置，沿道路坡向自西向东，雨水管管径：d400～d1200，污水管径均为d400，出口共1处。
3.4 设计标准及基本参数
（1）设计年限
本工程为新建区域永久性市政排水工程，排水系统规模均按远期规划进行设计。
（2）排水体制
本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。
（3）设计规模
雨水量计算按重庆市暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数ψ。
污水按城市综合污水量（城市综合用水量标准的85%）和规划人口进行计算，根据规划资料，设计指标为人均综合污水量为500 L/Cap•d设计。
（4）基本设计参数
·最大控制设计流速：Vmax=5m/s；
·最小流速：污水管道在设计充满度下为Vmin=0.6m/s。雨水管道Vmin=0.75 m/s。
·雨水管道按满流设计，污水管道按非满流设计，其最大设计充满度按下表：
表3-1 污水管道最大设计充满度
管 径
最大设计充满度
400
0.65
500～900
0.70
≥1000
0.75
·最小管径与最小设计坡度：市政排水管最小管径控制在d400，最小设计坡度控制在i=0.003；
·本工程排水管道均采用管顶平接。
3.5 雨水系统
（1）雨水量计算
·雨水设计流量公式：
Q=qψF（L/S）
·暴雨强度（q）采用重庆沙坪坝暴雨强度公式：
1 年≤P≤10年时：

10年<P≤100年时：

·暴雨重现期：道路排水系统P=5年；
·设计降雨历时：t=t1+t2 (min) 其中，
地面集水时间： t1=5(min) ，
管渠内雨水流行时间：t2(min)按计算确定
·综合径流系数：ψ=0.65，过街管涵取ψ=0.55，绿地取ψ=0.3。
汇水面积（F）分地块计算（hm2）。
雨水管道水力计算如下：
表3-2 雨水管道水力计算表
序号
计算管段
服务面积
集水时间
设计流量
过流能力
管径
坡度
流速
（hm2）
（min）
（L/s）
（L/s）
（mm）
（‰）
（m/s）
1
YZ-1~ YZ-48
17.8
20
3341
3965
1200
12
3.51
2
YY-1~ YY-47
20.7
20
3885
3965
1200
12
3.51
注：为方便沿线地块雨水的收集，本次设计道路沿线150米左右设置一处d400雨水过街预埋支管。
（2）雨水管道设计
功能：雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。
定线原则：雨水管线沿道路布置，雨水管道的布置考虑道路（包括人行道）路面及地块雨水收集的便利性。
布置基本情况：本次设计道路雨水管道双侧布置，雨水管中心距路缘石为1.5米，具体布置位置详见《排水管网标准横断面图》。本次设计道路雨水管沿道路坡向布置，于道路终点处接入下游雨水管网，雨水管管径：d400～d1200。本次设计由于下游雨水管道暂不实施，本次雨水散排自下游自然河道，远期下游雨水管网完善后接入下游管网。
雨水管道纵向布置：道路雨水管道纵向按道路坡向敷设，埋设深度按管顶敷土1.5～2.0m控制 。管道坡度原则上按道路坡度设置，当跌落水头大于1.5m、管内计算流速超过最大设计流速时采取跌水消能措施。
（3）过街排水管
因道路建设阻挡部分现状冲沟、明渠等，为防止雨水浸泡路基，根据地形情况，在主要填方区域及原有河沟处设置排水管涵，以排除道路填方引起的某侧低洼区积水。
表3-2 过街排水管水力计算表
排水管涵
服务面积
集水时间
设计流量
过流能力
管径
坡度
流速
（hm2）
（min）
（L/s）
（L/s）
（mm）
（‰）
（m/s）
1#排水管
3
10
973
3494
800
81
7.00
2#排水管
3
10
973
2908
800
69
6.00
过街排水管涵设置如下：
1#排水管，位于K1+150处，参数：d800 L=82.1m i=0.081
2#排水管，位于K1+241处，参数：d800 L=82m i=0.069。
管涵主要处理用于地块开发与道路施工工期延后的问题，根据现场实际情况，管涵根据地块开发情况可进行增设或取消。由于片区处于统一开发过程中，且在园区范围内未规划保留水体，园区建成后雨水均通过道路雨水系统排放。
3.5 污水系统
（1）污水量计算
污水按城市综合污水量（城市综合用水量标准的85%）和规划人口进行计算，规划人口按控制性详细规划指标。
分流制污水管道设计流量计算公式：
Qmax= Ks ×Kz ×Qave （L/S）
式中
Qmax：设计污水流量（L/S）——最高日最高时污水秒流量。
Qave：平均日平均时污水流量（L/S），根据污水量标准q计算
Qave=q×流域计算人口数（人）/(24×3600)（L/S）
q=污水量标准（L/Cap·d）
Ks：雨水及地下水渗入量系数，本次取值为1.1。
Kz：总变化系数，按下表取值
表3-4 污水总变化系数表
污水平均日流量（L/S）
5
15
40
70
100
200
500
≧1000
总变化系数Kz
2.3
2.0
1.8
1.7
1.6
1.5
1.4
1.3
污水管道水力计算公式（非满流）
Q=vA （l/s）
水力计算按满宁公式：
（m/s）
过水断面：A=（θ－sinθcosθ）r2 （m2）——h﹤D/2
水力半径： （m）
Or：A=（π－θ＋sinθcosθ）r2 （m2）——h﹥D/2
（m）
n：管材粗糙系数，HDPE双壁波纹管取0.01 ,钢筋混凝土管取0.013。
污水管道水力计算如下：
表3-5 污水管道水力计算表
序号
计算管段
转输流量
服务面积
设计流量
管径
坡度
流速
充满度
（L/s）
（ha）
（L/s）
（mm）
（‰）
（m/s）
（h/D）
1
WZ-1~WZ-47
10
17.8
48
400
15
1.89
0.26
2
WY-1~WY-48
10
20.7
55
400
15
1.97
0.28
注：为方便沿线地块污水的收集，本次设计道路沿线150米左右设置一处d400污水过街预埋支管。
（2）污水管道设计
功能：污水管道负责收集、输送该路段道路路面、相邻地块及上游污水管道转输之污水流量。
定线原则：污水管道沿道路单侧布置，污水管道的布置考虑地块污水收集的便利性。
布置基本情况：本次设计道路污水管道双侧布置，污水管中心距路缘石为3.5米，具体布置位置详见《排水管网标准横断面图》。本次设计道路污水管道全程管径均为d400，最终接入下游污水管网。
污水管道纵向布置：道路污水管道纵向按道路坡向敷设，埋设深度按管顶敷土2.0～2.5m控制。管道坡度原则上按道路坡度设置，当跌落水头大于1.5m、管内计算流速超过最大设计流速时采取跌水消能措施。
3.6管材、基础及接口
3.6.1 管道管材
本工程排水管道管径d≤800采用HDPE双壁波纹管，环刚度SN≥8000N/m2。管径d≥1000采用国标Ⅱ级钢筋混凝土管。双壁波纹管的制造及安装应符合《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》（GB/T19472.1-2004）要求，及各企业的产品标准及安装操作手册。
过街排水管涵采用国标Ⅲ级钢筋砼管，满包砼带状基础。钢筋混凝土管产品必须符合《混凝土和钢筋混凝土排水管》(GBT11836-2009)要求。
所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。
3.6.2 接口
钢筋砼排水管（承插管）接口形式采用橡胶圈承插连接，做法详见图集06MS201-1/27；HDPE双壁波纹管接口形式采用双橡胶圈承插连接，详见厂家使用说明。
对于岩、土分界段，填、挖分界段等有可能发生不均匀沉降的排水管段，应采用柔性接口，当管道纵向不均匀沉降的范围较大时，应在管段上连续设置一个以上的柔性接口。
3.6.3 基础
雨水口连接管管道基础采用满包混凝土基础；HDPE双壁波纹管采用砂垫层基础，详细作法参照本设计图册《管沟开挖及回填图》；钢筋砼排水管（承插管）管道基础采用120°混凝土基础，详细作法参照06MS201-1/11。
管道基础在接口部位的凹槽，在铺设管道时随铺随挖。凹槽长度为0.4~0.6米，深度为0.05~0.1米，宽度为管道外径的1.1倍。在接口完成后，凹槽随即用砂回填密实。管道采用承插接头，管道承口应放在进水方向，插口放在出水方向。
3.7 检查井、跌水井及其它构筑物
3.7.1 检查井
1）管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井，本次设计雨污水检查井间距均为30m左右。
2）本工程按地方习惯检查井井盖选用钢纤维混凝土材质，人行道上按承载能力，最低选用C250类型；车行道按承载能力，最低选用D400类型；井座采用圆形，井盖采用圆形，井座厚度f暂定为10cm，可根据选定产品做调整。所选井盖应符合《检查井盖》（GB/T 23858-2009）的要求。
3）排水系统检查井应安装防坠落装置，建议安装防坠网，材质为高强度尼龙绳（抗冲击力应大于100公斤），通过膨胀栓固定在井壁。
4）埋深＜6米检查井采用C30混凝土砌块砌筑。
3.7.2 雨水口
1）本工程采用浆砌条石双箅雨水口，雨水箅为新型复合材料成品，所选雨水箅应符合《聚合物基复合材料水箅》（CJ/T212-2005）的要求。本次设计按双箅雨水口泄流能力25L/s原则进行计算、布设雨水口。
2）道路竖曲线最低点及道路交叉口附近的雨水口，在实施时应调整至实际路面的最低点，本次设计于道路超高段适当增设雨水口，以保证有效收水，雨水口标高比路面低3cm。
3）雨水口连接管采用Ⅱ级钢筋混凝土承插管、满包混凝土基础，管径为d300，坡度为1%，坡向干管检查井。道路竖曲线最低点及道路交叉口附近的雨水口在实施时应调整至实际路面的最低点，局部的地方可增设雨水口，以保证有效收水，雨水口标高比路面低3cm。
4）根据规范要求，雨水口间距一般为25～50米，本次设计道路无低洼点，雨水口与雨水检查井对应布置。
3.7.3 跌水井
当跌落水头大于1.5m、管道穿越地下障碍物或管内计算流速超过最大设计流速需要采取跌水消能时，设置跌水井。跌水井井盖、井座、爬梯同一般检查井要求。跌水检查井采用C30钢筋混凝土现浇。
3.7.4八字进出水口
本工程八字形进水口详细做法参照06MS201-9/5，地基承载力不小于0.15MPa。
3.7.4沉泥井
为方便管道检修维护的需要，每隔250米左右或适当位置设置沉泥井，详见《污水管线纵断面图》。具体做法参照国标图集06MS201-3/124。
4管道施工
4.1管道放线
本工程排水管道及明渠放线均按道路桩号及标横中位置严格放线。
4.2现场复核
本工程雨水上下游管线必须接顺。设计要求在施工放线时首先复核上下游现状管渠、接纳水体等的位置、标高、断面尺寸等，若与设计有不符之处，必须立即通知设计单位研究处理。
4.3沟槽开挖
管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0～1.5控制（详见管道开挖断面图），如果现场条件不允许，必须采取加支撑等措施。
管顶填方高度不大于2m时，可按道路密实度要求回填到路基标高后，再开挖管槽施工管道。管顶填方大于2m时，应按道路密实度要求回填至管顶以上1.5m后，再开挖管槽施工管道；且管道基槽应超挖0.2m，再回填0.2m厚的砂卵石或级配碎石，最后施工管道基础。管道施工回填压实后，再分层回填压实至设计路面高程。沟槽开挖必须符合《给水排水管道工程施工及验收规范》（GB50268—2008）相关规定。
当开挖沟槽基础为岩石时，槽底应超挖200mm，采用砂砾石回填至设计高程后，再施工管道基础。
4.4地基处理
管道及构筑物地基承载力不小于0.15MPa。管道及构筑物基础要求为原状土，在施工过程中不得超挖、不得扰动基面，如超挖应用中粗砂分层夯填，密实度不小于90%。基坑开挖到设计标高前需保留一铲土（250～300mm），待天晴时挖随做管道基础。
对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用原土、砂石、浆砌片石、素混凝土等，具体采用材料及换填深由不同的地质情况确定。
4.5管道安装
所有管道的安装必须严格执行《给水排水管道工程施工及验收规范》（GB50268—2008）的规定。塑料管的安装主要参考生产厂家提供的使用说明书技术要求。
4.6测试与试验
所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验。FRPP双壁加筋波纹管双橡胶圈承插接口在安装完毕后，须进行接口的水密性试验，试验方法按照各自相关专业规范进行。
所有的污水管道在安装完毕、外观检查合格，回填之前应及时按国家现行《给水排水管道工程施工及验收规范》之规定进行闭水试验，试验合格后应立即回填土，回填土的压实度应符合相关规范要求。严禁管沟和基坑长期暴露及泡水。
4.7沟槽回填
管道、涵洞及构筑物沟槽回填必须在混凝土及砂浆达到80%以上（有特殊要求的，按相关设计图说）设计强度后方可进行。回填要求分层压实、对称均匀回填。当检查井在车行道下时，应在检查井周围采用砂砾石回填至路基标高，回填宽度不小于40cm，严禁在槽壁取土回填。
回填材料及压实度应严格执行本设计《管沟开挖及回填图》要求，同时必须符合《给水排水管道工程施工及验收规范》（GB50268—2008）相关规定。
管区（沟槽底至管顶以上1.0m范围内采用人工对称分层回填）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。
5现状管线保护及改迁
拟建观江路的起点与铝城大道相接，该交叉口已建成，在本工程中需改造（降低）该交叉口高程，位于交叉口下的部分管线需考虑保护或迁改措施。
1）给水JS14~JS16段管径DN110，现状埋深0.6~0.8m左右；改造（降低）该交叉口高程后，管线埋深不能满足要求，需增加埋深，埋设要求为覆土大于0.7m。
2）在该开口范围内的电信（5孔、3孔）、电力（8孔）、给水（DN200）、燃气（钢 DN150）管线已处于现状车行道下，若道路需对该处进行改造，开挖后需对管线做相应保护，具体措施如下：在清除现状表土（厚度满足路面层结构）后，采用人工夯实现状管道周边路基（严禁采用机械夯实），之后回填砂卵石至路面底基层标高，最后实施路面层，路面层结构做法参见本册大样图。
6 验收
工程中间验收和竣工验收必须严格按照国家及府谷县工程管理相关法规、规定程序进行。需要设计单位参加验收的分部工程，应在该分部工程按设计要求完成后，下道工序未进行之前及时通知设计单位。验收前施工单位应事先准备好必须的相关图表等技术资料，并有业主代表、监理、质监及相关部门共同参与进行。
7其它
1）本说明及设计图中未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行。
2）施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研究处理，以确保工程质量，施工单位不得擅自进行处理。
3）本次设计道路存在现状10KV高压架空电缆，现状电杆与本次设计道路平面相冲突，且现状电缆线与设计道路净高不满足规范要求，故需对该段架空高压电缆进行改迁，暂估部分工程量于本次设计范围内，具体设计及详细方案以相关单位设计为准。
8主要工程数量

序号
项 目 名 称
单位
数量
规格
备注
雨水管道
1
国标Ⅱ级钢筋混凝土管
m
229
d300

2
HDPE双壁波纹管SN≥8000
m
96
d400

3
HDPE双壁波纹管SN≥8000
m
54
d500

4
HDPE双壁波纹管SN≥8000
m
33
d600

5
HDPE双壁波纹管SN≥8000
m
453
d700

6
HDPE双壁波纹管SN≥8000
m
1142
d800

7
国标Ⅱ级钢筋混凝土管
m
390
d1000

8
国标Ⅱ级钢筋混凝土管
m
740
d1200

9
国标Ⅱ级钢筋混凝土管
m
10
d1350

10
雨水检查井
座
15
≤d500
详见大样图
11
雨水检查井
座
56
d600-d800
详见大样图
12
雨水检查井
座
37
d1000-d1200
详见大样图
13
三通混凝土雨水检查井
座
2

详见大样图
14
双箅雨水口
座
95

详见大样图
15
国标Ⅲ级钢筋混凝土管
m
165
d800

16
八字进出水口
座
5

参照国标图集06MS201-9页5
17
跌水井
座
2

18
沉砂井
座
4

19
检查井盖（C250）
个
106

20
检查井盖（D400）
个
10

21
急流槽
m
30

详见大样图
污水管道
1
HDPE双壁波纹管SN≥8000
m
2858
d400

2
污水检查井
m
95
≤500
详见大样图
3
沉泥井（φ1000）
座
18
d200-d500
参照国标图集06MS201-3页124
4
检查井盖（C250）
个
108

5
检查井盖（D400）
个
5

现状管线拆除及改造
1
国标Ⅱ级钢筋混凝土管
m
42
d300
拆除
2
国标Ⅱ级钢筋混凝土管
m
80
d450
拆除
3
国标Ⅱ级钢筋混凝土管
m
8
d800
拆除
4
排水检查井
座
5

拆除
5
现状给水管
m
75
DN110
拆除
6
还建给水管
m
85
DN110

7
钢筋混凝土板保护
m2
250

8
填土方
m3
1980

10KV架空电缆线
1
现状10kv电缆拆除
m
56

2
现状10kv电杆拆除
个
1

3
新建10kv电缆
m
56

4
新建10kv电杆
座
2

管道沟槽土石方量（仅供参考，具体以实际发生计）
1
土石方（挖方）
m3
50974

2
土石方（填方）
m3
43706

本工程量表仅作为施工图设计预算参考，实际发生量以施工现场核实为准。
