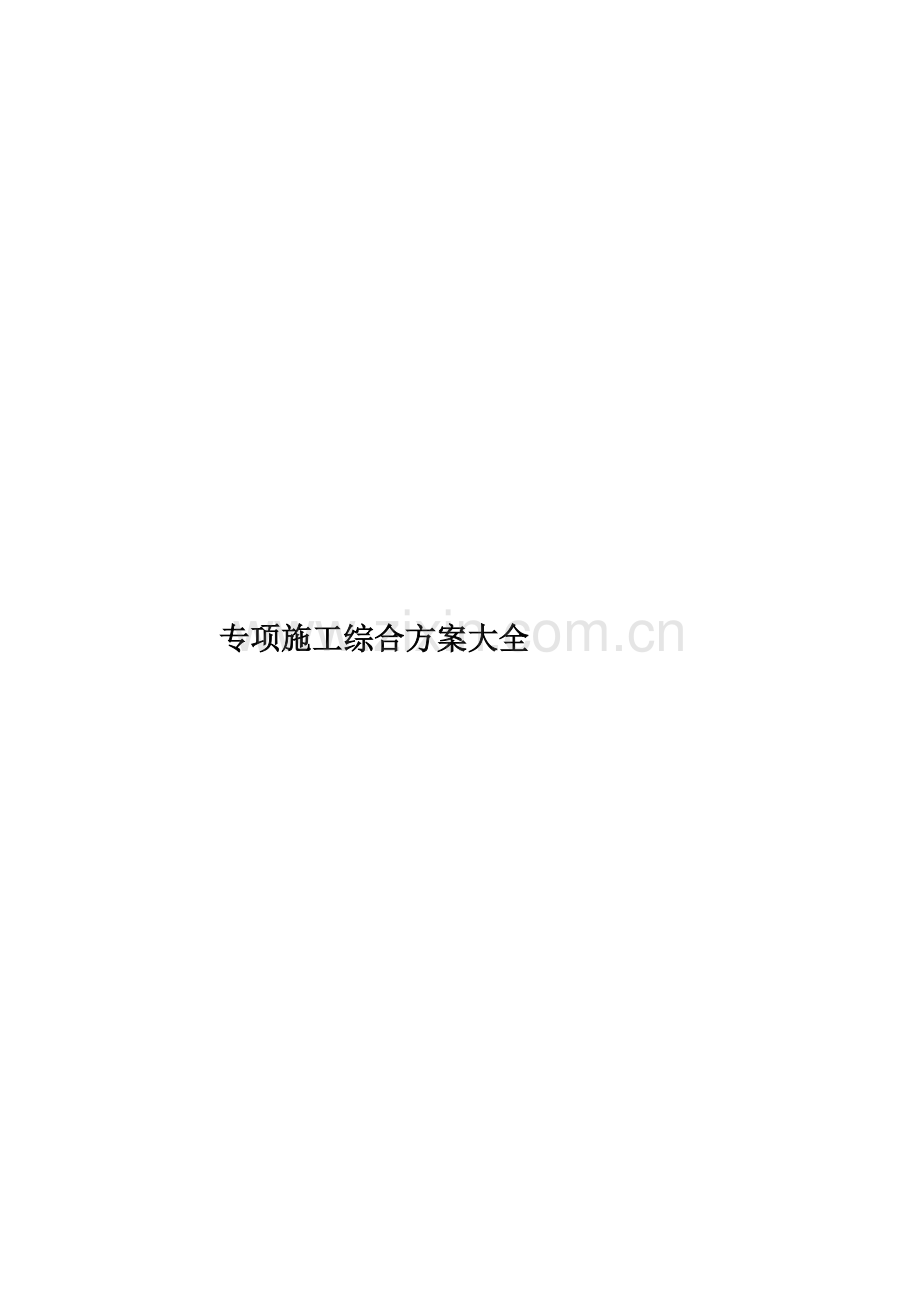

专项施工综合方案大全.doc

专项施工综合方案大全

目 录
第1章 脚手架专项施工方案 4
第2章 悬挑脚手架安全施工方案 14
第3章 落地式脚手架搭拆施工方案 18
第4章 模板工程施工方案 23
第5章 模板工程专项施工方案 28
第6章 塔吊施工方案 48
第7章 临时用水用电施工方案 61
一、工程概况： 61
二、确定线路走向、电源线线径及电箱位置 61
三 、安全用电技术措施和电气防火措施 65
四、计算书 67
Pjs 67
Pe 67
第8章 挡墙抗滑桩及支挡施工方案 71
第9章 夯扩桩应用实例 73
第10章 津滨轻轨软基加固真空预压方案 77
第11章 深圳妈湾电厂 82
第1节 振冲挤密砂基新工艺 82
第2节 百米高边坡爆破技术 86
2.1 概况 86
2.2 施工方案的选择 87
2.3 爆破施工 87
2.4 技术经济评估 92
第12章 某仓库施组 94
第1节 编制说明 94
1.1 编制依据 94
1.2 编制内容 94
第2节 工程概况 95
第3节 施工总体安排 95
3.1 组织机构及指挥系统 95
3.2 方针目标管理 96
3.3 施工总体安排 96
3.4 施工进度计划安排 97
第4节 施工准备 97
4.1 技术准备 97
4.2 施工组织准备 97
4.3 施工机械的选择配备 97
4.4 总平面布置 98
4.5 临时用电 98
4.6 临时用水 99
4.7 劳动力配备 99
第5节 主要施工方法 100
5.1 测量放线 100
5.2 基础工程 100
5.3 止水带工程 100
5.4 杯基工程 101
5.5 现场预制工程 101
5.6 吊装工程 103
5.7 砌体工程 105
5.8 钢结构 106
5.9 地面施工 106
5.10 抹灰及饰面 106
5.11 屋面工程 107
第6节 主要技术保证措施 107
6.1 保证施工工期的措施 107
6.2 保证工程质量的措施 107
6.3 保证安全、文明施工的措施 108
第7节 施工试验及计量管理 109
第8节 材料进场管理制度 109
第9节 合理化建议 109
第10节 售前售后服务 110
第11节 工程技术档案资料管理 110
第13章 某总装测试厂房综合施工技术 110
工程概况及特点 110
工程概况 110
工程特点 111
箱型基础底板大体积混凝土每期施工 112
施工技术措施 112
混凝土测温养护 114
实施效果 114
80m高钢混组合柱施工 114
钢柱制作 115
钢柱采用三向平衡定位法安装 115
混凝土工程施工 115
大跨度高空闽箱型屋盖施工技术 116
屋盖工程特点和难点 116
实施效果 120
74m商铜大门施工 120
大门制作 120
大门安装 122
室内特种行车高空安装 122
钢吊车梁采用双吊点法安装 123
行车采用单片水平起吊、高空摆角就位法安装 123
行车调试 123
室内活动平台安装 124
室内活动平台构造 124
结束语 125
第14章 九澳油库工程施工技术 125
第15章 深圳机场二期航站楼钢结构屋盖施组 130
第16章 天津市体育中心屋盖网架工程方案 132
第17章 某工程钢结构施工方案 148
第18章 电梯工程方案 159
第19章 太仓市开放式公园工程施组 160
第20章 土石方围堰施工方案 161
第21章 钢筋、模板组合施工方案 177

77
第1章 脚手架专项施工方案
一、工程概况
施工现场“三通一平”工作已基本就绪, 外地面已做硬底化。
二、设计依据及构造要求
1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》；
2、施工中不允许超过设计荷载。
3、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、
斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂
直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子
组成整体的联结件和传力件。
4、搭设要求：（1）梯间外墙线搭设24m 双排钢管脚手架；（2）其余各搭设21.5m 双排钢管脚手架。
5、采用本方案取最大搭设高度24m 进行验算；
6、采用Φ48×3.5mm 双排钢管脚手架搭设，立杆横距b=1.0m，
主杆纵距l=1.5m，内立杆距墙0.2m。脚手架步距h=1.8m，脚手
板从地面2.0m 开始每1.8m 设一道（满铺），共11 层，脚手架与
建筑物主体结构连接点的位置，其竖向间距H1=2h=2×1.8=3.6
m，水平间距L1=3L=3×1.5=4.5m。根据规定，均布荷载Qk=2.
0KN/㎡。
三、使用材料
1、钢管宜采用力学性能适中的Q235A(3 号)钢，其力学性能应符合
国家现行标准《炭素结构钢》(GB700-89)中Q235A 钢的规定。每
批钢材进场时，应有材质检验合格证。
2、钢管选用外径48mm，壁厚3.5mm 的焊接钢管。立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度1.5m。
3、根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08 的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。
4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。
5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。
6、扣件表面应进行防锈处理。
7、脚手板应采用杉木制作，厚度不小于50mm，宽度大于等于200mm，长度为4--6m，其材质应符合国家现行标准《木结构设计规定》(GBJ5—88)中对II 级木材的规定，不得有开裂、腐朽。脚手板
的两端应采用直径为4mm 的镀锌钢丝各设两道箍。
8、钢管及扣件报皮标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。
9、外架钢管采用金黄色，栏杆采用红白相间色，扣件刷暗红色防锈漆。
四、脚手架的计算
（一）、基本条件
地面粗造为C 类，基本风压W0=0.45KN/m2，立网网目尺寸为3.
5 cm×3.5cm，绳径3.2mm，自重0.01KN/m2
（二）、搭设高度计算
验算部位应根据风荷载产生弯曲压应力大小分析确定，故先计算风荷
载产生压应为σw
1、σw 计算
立网封闭的挡风系数及风荷载体型系数《建筑结构荷载规范》近似按
以下方法计算
ξ=(3.5+3.5)×0.32/(3.5×3.5) ×1.05=0.192
1.05 为考虑筋绳的影响
µS=1.2×0.192=0.23
立网传给立柱的风荷载标准值（4-4）计算,计算风压高度系数μZ 按
表4-19 中C 类取值，当H=24 m 时，μz=1.25 ，当H=5m 时，
μz=0.54 本设计最大搭设高度为24 m，故取u2=1.25 。
WK=0.7µzµS W0
其中μ2—风压高度系数
μS—脚手架风荷载体型系数
W0—基本风压
WK=0.7×1.25×0.23×0.45=0.09KN/m2
作用于立柱的风线荷载标准值：
qWK=WK·L=0.09×1.8=0.162KN/m
风荷载产生的弯矩按式4-33 计算
MW=1.4 qWK·h2/10
式中 qWK——风线荷载标准值
WK——垂直于脚手架表面的风荷载标准值
L——脚手架的柱距
W——立柱截面的抵抗矩按表4-31 采用
σW——风荷载对所计算立柱段产生的弯曲压应力，σW= MW/W
MW=1.4×0.162×1.82/10=0.073KN·m
在24 m 高度处立柱段风荷载产生弯曲压力为：
σW= MW/W=(0.073×106) / (5.08×103)=14.37N/mm2
在5m 高度处立柱段风荷载产生弯曲压力为：
σW= 14.37× (0.54 / 1.25)=6.21N/mm2
2、底层立柱段的轴心压力
脚手架结构自重、脚手板及施工荷载的轴心压力
（1）、脚手架结构自重产生的轴心压力NGK 由表4-38 查得一个柱距范围内每米高脚手架结构产生的轴心标准值gk=0.134KN/m，则
21 m 高的脚手架结构自重产生轴心压力标准值
NGK=H·gk=24×0.134=3.21 KN
（2）、脚手架活载产生的轴心压力
一层脚手架自重Qp=0.3KN/m2（除首层外），每1.8m 设一道脚
手架板,共十一层。
则NQ1K=0.5（lb+0.3）·l·∑Qp=0.5(1+0.3)×1.5×0.3×1
1=3.2 KN
敞开式脚手的防护材料产生轴心压查表4-40 得（L=1.5m）0.228
KN立网重量为0.01×1.5×24=0.36 KN
∴NQ2K=0.228+0.36=0.588 KN
二层同时操作，施工均布荷载QK2.03KN/m2 查表4-41 得施工荷
载产生轴心压力：NQ3K=4.86KN
根据公式（4-32），活荷产生轴心压力标准值为
NQiK= NQ1K+ NQ2K+ NQ3K
=3.2+0.588+4.86
=8.65 KN
（3）计算立杆段的轴心压力值：
根据公式（4-31）计算
N= NGK ×1.2/K1+ NQiK
K1—高度调整系数，应按表（4-35 采用）
K1=0.85
N=3.21×1.2/0.85+1.4×8.65=16.6 KN
3、立柱稳定性验算
立网封闭时，立柱稳定应满足下式：
N/ψA+ MW/W≤fc 或N≤ψA（fc-σW）
φ——轴心压杆的稳定系数，根据所计算立柱段的比λ=μh / I
由表4-37 查取
I——立柱截面的回转半径，应按表4-31 查取 i=1.58cm
μ——计算长度系数，应按表4-36 采用M=1.5
h——所计算的立柱段的脚手架步距 h=1.8m
∴λ=μh / i=1.5×1.8 / 1.58×10-2 =170.8
按表4-37 得：φ=0.225
A—立柱截面积，应按表4-31 采用，A=4.89cm2，fc=205N/mm2
ψA（fc-σW）
=0.225×4.89×102(205-14.37)×10-3
=20.97KN>N=16.63 KN(满足)
4、最大允许搭设高度
φAfcw=0.225×4.89×102(205-14.37)=20.97KN
Hd=K·[(φAfcw-1.4NQiK)/1.2gK]
=0.85×[(20.97-1.4×8.65)/(1.2×0.134)]
=47 m
5、结论
满足搭设要求。
（四）、连墙件计算
脚手架占建筑物的连接杆应按轴心受压杆计算
NH≦φAfc
式中：NH—连墙件所受的水平力设计值
NH=HW+3.0KN
HW=风荷载产生的水平力设计值
HW=1.4WK·AW
AW——迎风面积等于连墙件的直与竖直与水平间距的乘积；
φ——轴心受压稳定系数，根据λH=LH/i 按表4-37 采用；
LH——连墙件的计算长度，应取连件两端固定连接点的距离LH=0.2
λH=0.2×1000/1.58×10=126.5mm
φ=0.417
∴φAfc=102×0.417×4.89×20.5=41.8KN
∴NH=1.4WK·AW+3.0
=1.4×0.106×3.6×4.5+3.0
=5.4
∴NH≤φAfc(满足)
（五）、立柱地基承载力计算
立柱地基承载力应按下列计算P=N/Ab≤f
P—立柱基础底面处的平均压力设计值。
N-上部结构传至基础顶面的轴心力设计值。
Ab-基础底面面积。
f-地基承载力设计值，f=Kb·fK
fk-地基承载力标准值
Kb-地基承载力调整系数，应按表4-47 采用
P=16.6/(1.5×0.9)=11.9 KN/m2
素土承载力基本值为fO=120KN/m2>P(满足)
五、搭设技术措施
1、外架搭设
(1)立杆垂直度偏差不得大于架高的1／200。
(2)立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，
对接应符合下要求：
立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨
内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接
头中心距主节点的距离不应大于步距的1／3，同一步内不允许有二
个接头。
(3)立杆顶端应高出建筑物屋顶1.5m。
(4)脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件
固定在距垫铁块表面不大于200mm 处的立杆上，横向扫地杆应用
直角扣件固定在紧靠纵向扫地杆下方的立杆上。
(5)大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，
大横杆长度不宜小于3 跨，并不小于6m。
(6)大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布
置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm。
并应避免设在纵向水平跨的跨中。
(7)架子四周大横杆的纵向水平高差不超过500mm，同一排大横杆
的水平偏差不得大于1／300。
(8)小横杆两端应采用直角扣件固定在立杆上。
(9)每一主节点(即立杆、大横杆交汇处)处必须设置一小横杆，并采
用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不应大于1
50mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长
度以10Omm 为宜。操作层上非主节点处的横向水平杆宜根据支承
脚手板的需要等间距设置，最大间距不应大于立杆间距的1／2，施
工层小横杆间距为1m。
(10)脚手板一般应设置在三根以上小横杆上，当脚手板长度小于2
m 时，可采用两根小横杆，并应将脚手板两端与其可靠固定，以防
倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于15
0mm，拐角要交圈，不得有探头板。
(11)搭设中每隔一层外架要及时与结构进行牢固拉结，以保证搭设
过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣
件。
(12)拉杆必须从第一层与窗口连接，拉杆与脚手架连接的一端可稍
微下斜，不容许向上翘起。保证垂直4m、水平6m 拉接。
(13)脚手架的外立面的两端各设置一道剪刀撑，由底至顶连续设置；
中间每道剪刀撑的净距不应大于15m。
(14)剪刀撑的接头除顶层可以采用搭接外，其余各接头均必须采用
对接扣件连接。
(15)剪刀撑应用旋转扣件固定在与之相交的小横杆的伸出端或立杆
上，旋转扣件中心线距主节点的距离不应大于150mm。
(16)用于大横杆对接的扣件开口，应朝架子内侧，螺栓向上，避免
开口朝上，以防雨水进人，导致扣件锈蚀、锈腐后强度减弱，直角扣
件不得朝上。
(17)外架施工层应满铺脚手板，脚手架外侧设防护栏杆一道和挡脚
板一道，栏杆上皮高1.2m，挡脚板高不应小于180mm。栏杆上立
挂安全网，网的下口与建筑物挂搭封严(即形成兜网)或立网底部压在
作业面脚手板下，再在操作层脚手板下另设一道固定安全网。
(18)剪刀撑是在脚手架外侧交叉成十字形的双杆互相交叉。并与地
面成45°～60°。夹角。作用是把脚手架连成整体，增加脚手架的
整体稳定。
2、过门洞的处理
过门洞，双排脚手架可挑空1.2 根立杆，即在第一步大横杆处断开。
悬空的立杆处用斜杆撑顶，逐根连接三步以上的大横杆，以使荷载分
布在两侧立杆上，斜杆下端与地面的夹角要成60°左右，凡斜杆与
立杆、大横杆相交处均应扣接。
3、过窗洞的处理
单排脚手架遇窗洞时，可增设立杆或吊设一根短大横杆，将荷载传递
到两侧的小横杆若窗洞宽超过1。5m 时，应于室内加设立杆(底部
加铺垫木)和大横杆来承担小横杆传来的荷载。
六、地基处理
1、地基做80mm 厚C10 混凝土地坪，以保证地基不变形；
2、立杆支承在20×20×0.8 的钢板上；
3、场地平整不得积水。
七、搭设工艺流程、搭设图
1、架子搭设工艺流程：
在牢固的地基弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧
→装扫地小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立
杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加
设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)
→安第三、四步大横杆和小横杆→安装二层与柱拉杆→接立杆→加设
剪力撑→铺设脚手板，绑扎防护及档脚板、立挂安全网。
2、架体与建筑物的拉结(柔性拉结)
采用Φ6 钢筋、顶撑、钢管等组成的部件,其中钢筋承受拉力,压力由
顶撑、钢管等传递。
3、安全网
（1）挂设要求：安全网应挂设严密，用塑料蔑绑扎牢固，不得漏眼
绑扎，两网连接处应绑在同一杆件上。安全网要挂设在棚架内侧。
（2）脚手架与施工层之间要按验收标准设置封闭平网，防止杂物下
跌。
4、安全挡板：
通道口及靠近建筑物的露天作业场地要搭设文全挡板，通道口挡板需
向两侧各伸出1M，向外伸出3M。
5、搭设图（见附图）
八、架子的验收、使用及管理
1、架子的验收、使用及管理
(1)把好验收关。搭设过程中的架子，每搭设一个施工层高度必须由
项目技术负责人组织技术、安全与搭设班组、工长进行检查，符合要
求后方可上人使用。架子未经检查、验收，除架子工外，严禁其他人
员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经
设计负责人同意，由架子工操作。
(2)工程的施工负责人，必须按架子方案的要求，拟定书面操作要求，
向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底
施工。
(3)基础、卸荷措施和架子分段完成后，应分层由制定架子方案及安
全、技术、施工、使用等有关人员，按项目进行验收，并填写验收单，
合格后方可继续搭设使用。
(4)使用按3kN／m2 考虑，因此架子上不准堆放成批材料，零星材
料可适当堆放。
(5)外架第一步(1.8m 高)开始拉设兜网和立网，以后每隔4 步架子
拉设一道兜网，施工层脚手板和施工层临边必须设兜网和立网，以保
证高处作业人员的安全。
(6)架子搭好后要派专人管理，未经安全科同意，不得改动，不得任
意解掉架子与柱连接的拉杆和扣件。
(7)架子上不准有任何活动材料，如扣件、活动钢管、钢筋，一旦发
现应及时清除。
(8)雨后要检查架子的下沉情况，发现地基沉降或立杆悬空要马上用
木板将立杆楔紧。
(9)在六级以上大风、大雾和大雨天气下不得进行脚手架作业，雨后上架前要防滑措施。
(10)外架实行外挂立网全封闭。外挂安全网要与架子拉平，网边系牢，两网接头严密，不准随风飘。
(11)作业层上的施工荷载应符合设计要求，不得超载，不得将模板、泵送混凝土输送管等支撑固定在脚手架上，严禁任意悬挂起重设备。
2、人员素质要求
(1)高处作业人员必须年满18 岁，两眼视力均不低于1.0，无色盲，无听觉障碍，无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病，无妨害登高架设作业的其他疾病和生理缺陷。
(2)责任心强，工作认真负责，熟悉本作业的安全技术操作规程。严禁酒后作业和作业中玩笑戏闹。
(3)明确使用个人防护用品和采取安全防护措施。进入施工现场，必须戴好安全帽，在无可靠防护2m 以上处作业必须系好安全带，使用工具要放在工具套内。
(4)操作工必须经过培训教育，考试、体检合格，持证上岗，任何人不得安排未经培训的无证人员上岗作业。
(5)作业人员应定期进行体检(每年体检一次)。
(6)作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人。
3、劳保用品(三宝)要求
(1)安全帽
1)安全帽必须使用建设部认证的厂家供货，无合格证的安全帽禁止使用。工程使用的安全帽一律由分公司统一提供，各分包外联单位不准私购安全帽。
2)安全帽必须具有抗冲击、抗侧压力、绝缘、耐穿刺等性能，使用中必须正确佩戴，安全帽使用期为2.5 年。
(2)安全带
1)采购安全带必须要有劳动保护研究所认可合格的产品。
2)安全带使用2 年后，根据使用情况，必须通过抽验合格方可使用。
3)安全带应高挂低用(架子工除外)，注意防止摆动碰撞，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用，要选择在牢固构件上悬挂。
4)安全带上的各种部件不得任意拆掉，更新绳时要注意加绳套。
(3)安全网
1)安全网的技术要求必须符合CB5725—85 规定，方准进场使用。
工程使用的安全网必须由公司认定的厂家供货。大孔安全网用做平网和兜网，其规格为绿色密目安全网1.5m×6m，用作内挂立网。内挂绿色密目安全网使用有国家认证的生产厂家供货，安全网进场要做防火试验。
2)安全网在存放使用中，不得受有机化学物质污染或与其他可能引起磨损的物品相混，当发现污染应进行冲洗，洗后自然干燥，使用中要防止电焊火花掉在网上。
3)安全网拆除后要洗净捆好，放在通风、遮光、隔热的地方，禁止
使用钩子搬运。
九、架子搭设安全技术交底
1、架子搭设安全技术交底
(1)凡是高血压、心脏病、癫痫病、晕高或视力不够等不适合做高处作业的人员，均不得从事架子作业。配备架子工的徒工，在培训以前必须经过医务部门体检合格，操作时必须有技工带领、指导，由低到高，逐步增加，不得任意单独上架子操作。要经常进行安全技术教育。
凡从事架子工种的人员，必须定期(每年)进行体检。
(2)脚手架支搭以前，必须制定施工方案和进行安全技术交底。对于高大异形的架子并应报请上级部门批准，向所有参加作业人员进行书面交底。
(3)操作小组接受任务后，必须根据任务特点和交底要求进行认真讨
论，确定支搭方法，明确分工。在开始操作前，组长和安全员应对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作。
(4)架子工在高处(距地高度2m 以上)作业时，必须佩带安全带。所用的杆子应栓2m 长的杆子绳。安全带必须与已绑好的立、横杆挂牢，不得挂在铅丝扣或其他不牢固的地方，不得“走过档”(即在一根顺水杆上不扶任何支点行走)，也不得跳跃架子。在架子上操作应精力集中，禁止打闹和玩笑，休息时应下架子。严禁酒后作业。
(5)遇有恶劣气候(如风力五级以上，高温、雨天气等)影响安全施工时应停止高处作业。
(6)大横杆应绑在立杆里边，绑第一步大横杆时，必须检查立杆是否立正，绑至四步时必须绑临时小横杆和临时十字盖。绑大横杆时，必须2--3 人配合操作，由中间一人结杆、放平，按顺序绑扎。
(7)递杆、拉杆时，上下左右操作人员应密切配合，协调一致。拉杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员接住杆子后方可松手，并躲离其垂直操作距离3m 以外。使用人力吊料，大绳必须坚固，严禁在垂直下方3m 以内拉大绳吊料。使用机械吊运，应设天地轮，天地轮必须加固，应遵守机械吊装安全操作规程，吊运杉板、钢管等物应绑扎牢固，接料平台外侧不准站人，接料人员应等起重机械停车后再接料、解绑绳。
(8)未搭完的一切脚手架，非架子工一律不准上架。架子搭完后由施工人会同架子组长以及使用工种、技术、安全等有关人员共同进行验收，认为合格，办理交接验收手续后方可使用。使用中的架子必须保持完整，禁止随意拆、改脚手架或挪用脚手板；必须拆改时，应经施工负责人批准，由架子工负责操作。
(9)所有的架子，经过大风、大雨后，要进行检查，如发现倾斜下沉及松扣、崩扣要及时修理。
2．架子拆除安全技术交底
(1)外架拆除前，工长要向拆架施工人员进行书面安全交底工作。交底有接受人签字。
(2)拆除前，班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。
(3)拆架前在地上用绳子或铁丝先拉好围栏，没有监护人，没有安全员工长在场，外架不准拆除。
(4)架子拆除程序应由上而下，按层按步拆除。先清理架上杂物，如脚手板上的混凝土、砂浆块、U 型卡、活动杆子及材料。按拆架原则先拆后搭的杆子。剪刀撑、拉杆不准一次性全部拆除，要求杆拆到哪一层，剪刀撑、拉杆拆到哪一层。
(5)拆除工艺流程：拆护栏→拆脚手板→拆小横杆→拆大横杆→拆剪刀撑→拆立杆→拉杆传递至地面→清除扣件→按规格堆码。
(6)拆杆和放杆时必须由2--3 人协同操作，拆大横杆时，应由站在中间的人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手，严禁往下乱扔脚手料具。
(7)拆架人员必须系安全带，拆除过程中，应指派一个责任心强、技术水平高的工人担任指挥，负责拆除工作的全部安全作业。
(8)拆架时有管线阻碍不得任意割移，同时要注意扣件崩扣，避免踩在滑动的杆件上操作。
(9)拆架时螺丝扣必须从钢管上拆除，不准螺丝扣在被拆下的钢管上。
(10)拆架人员应配备工具套，手上拿钢管时，不准同时拿板手，工具用后必须放在工具套内。
(11)拆0 定{架休息时不准坐在架子上或不安全的地方，严禁在拆架时嘻戏打闹。
(12)拆架人员要穿戴好个人劳保用品，不准穿胶底易滑鞋上架作业，
衣服要轻便。
(13)拆除中途不得换人，如更换人员必须重新进行安全技术交底。
(14)拆下来的脚手杆要随拆、随清、随运，分类、分堆、分规格码放整齐，要有防水措施，以防雨后生锈。扣件要分型号装箱保管。
(15)拆下来的钢管要定期重新外刷一道防锈漆，刷一道调合漆。弯管要调直，扣件要上油润滑。
(16)严禁架子工在夜间进行架子搭拆工作。未尽事宜工长在安全技术交底中做详细的交底，施工中存在问题的地方应及时与技术部门联系，以便及时纠正。
__

第2章 悬挑脚手架安全施工方案
奶粉塔悬挑脚手架施工方案
一、工程概况
1、本工程1，9 轴与A，C 轴围合区域为奶粉塔，室外地平至主要屋面高度为38.500 米，框架结构。奶粉塔与其余建筑之间设抗震缝。厂房屋面结构为钢结构，彩钢板屋面。高度12 米。在其上搭设悬挑脚手架。长度60 米，宽14 米。
2、基础处理：详见施工组织设计。
3、建筑物四周无特殊情况。
二、搭设方案
1、材料及规格选择
根据JGJ－99 标准要求，结本工程具体情况，主材采用ф48 钢管，表面应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。并采用钢扣件。
钢管涂有防锈漆及黄警戒色。
剪刀撑钢管应涂有红白漆双色。
2、搭设尺寸
（1）搭设总高度：外架超出建筑物总高度1.8 米。
（2）搭设要求：单排搭设，全封闭式安全立网（1.5×6m）封闭防护。
（3）构造要求：
○1 挑梁作法：挑梁间距为2m，在挑梁上加设横梁，以支持处于挑梁之间的立杆，横梁跨度为6m，使用18～20 号工字钢，悬挂式挑梁一端固定在结构上，另一端用拦、用拉杆拉结到结构上，拉杆应有收紧措施，详见下图：

○2 立杆：排距1.2m,柱距1.5m,步距1.5m；连墙杆间距竖直3.6m，水平5.4m（即二点三跨）。
立杆采用对接，且接头交错布置，高度方向错开500m 以上，相邻接头不应在同步同跨内。
脚手架立杆与挑梁的连接，采用在挑梁上或横梁上焊接长150～200mm 的钢管，其外径比立杆内径小1～5 ㎜，并用接长扣件与立杆连接，同时在立杆下部绑1～2 道扫地杆，以确保脚手架底部的稳定。
○3 大横杆：
大横杆间距控制在1.5m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度不小于100mm，但不大于200mm。
○4 小横杆：
小横杆杆应搭设在大横杆上面，伸出长度不小于10cm，间距不大于0.9m。
○5 剪刀撑：
应逢角必设，由底至顶连续设置，中间各道剪刀撑净距不大于15M。采用四步、四跨搭设方法。斜杆接长采用搭接长度不小于1m，采用不小于2 个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。旋转扣件中心线至主节点距离不大于150mm。
○6 脚手板铺设要求：
脚手板必须潢铺，离墙距离不得大于20 厘米；不得有空隙和探头板，脚手板搭接不得小于20 厘米；对接时应架设双排小横杆，间距不大于20 厘米，在架子拐弯处，脚手板应交叉搭接，垫平脚手板应用木块，并且钉牢，不得用砖垫。翻脚板应两人由里往外按顺序进行，在铺第一块或翻到最外一块脚手板时，必须挂牢安全带。
3、架体与建筑物拉结
连墙杆在高度一层(3～4.5 米)开始设置，以上每4 米（不大于4米）水平6 米（不大于6 米）设一处，外伸大横杆处不小于100 毫米，
伸入墙内固定管外不小于100 毫米，墙内外固定钢管不得小于500 毫米长度，连墙杆应尽量拉接在靠近立杆的大横杆处（小于200 毫米）设置。
三、设计计算书
根据《建筑施工安全检查标准》（JGJ59-99）要求，对立杆、大横杆、小横杆等不进行强度和稳定性验算。
1、小横杆的设计计算
（1）应按荷载实际堆放位置求取简支梁，最大弯距值核算其弯曲强度。
（2）按实际荷载堆放位置的标准值求取简支梁的最大弯矩值，然后换算成等效均布荷载进行挠度核算。
2、大横杆的设计计算
（1）大横杆按三跨连续进行弯曲强度核算。
（2）用标准值的最大反力值最不利荷载布置求取最大弯矩值，然后换算成等效均布值进行挠度核算。
（3）进行大横杆与立杆之间扣件的抗滑核算。
3、立杆强度验算
立杆强度验算应对受力最不利的杆件进行验算，即对第一步架的外侧立杆进行强度验算。
验算公式：
Ó＝
An
N ≤ fc
式中：N－底部外侧立杆所承受轴压力
N＝1.2NGK＋1.4NQK
NGK－一个纵距内脚手架自重（Kn/㎡）
NQK－一个纵距内施工荷载（Kn/㎡）
NGK＝（q1＋q2＋q4）/2＋q5＋q6＋q3（Kn/㎡）
其中，q1－脚手架自重（Kn/㎡）
q2 一个纵距内立杆自重（Kn/㎡）
q3－立网自重（Kn/㎡）
q4－一个纵距内大、小横杆自重（Kn/㎡）
q4－一个纵距防护栏杆，外侧立杆自重（Kn/㎡）
An－受压杆件净截面积（以平均直径计算）（mm2）
Fc－抗压强度设计值（N/ mm2）
钢材Fc＝205N/ Fc/ mm2
4、立杆稳定性验算
按公式：

式中：N－格构式立杆的轴向压力（N）
N＝1.2N’QK＋1.4N’QK
N’GK＝一个纵距内架体自重所产生的轴力(N)
N’QK＝一个纵距内施工荷载所产生的轴力(N)
N’QK＝NQK
A0＝受压构件的毛截面积（mm2）
ф－纵向稳定性系数
四、脚手架的验收
1、脚手架必须由持证上岗的架子工搭设，由安全员随楼层的增高逐层对其检查及分段验收。
2、必须有验收记录，各级领导签字方可交付使用。
3、必须有量化的验收内容。
五、脚手架的安全技术措施
1、脚手架设置避雷针，分置于外架四周立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大30Ω。
2、脚手架不得搭设在距离外电架空线路的安全距离之内，并做好接地。
3、严禁脚手板存在探头板。
4、严格控制施工荷载。
5、搭设人员必须持证上岗。

第3章 落地式脚手架搭拆施工方案
***苑（二标）工程
脚手架搭拆施工方案
上海浦东新区**集团建筑安装有限公司

落地式脚手架搭拆施工方案
一、工程概况
1、工程名称：***苑（二标）工程
2、工程地点： 上浜路与杨新南路
3、工程简介
***苑（二标）工程为商品住宅小区，工程位于上浜路与江杨南路之间，二标段建筑面积为m2。本工程为多层砖混和剪力墙组合结构，主体为六层，局部区域为四层、五层结构，层高均为2.8 米。由于本工程为多层及小高层结构，故采用从落地搭设至顶，选用的材料为钢管，搭设高度最高为19.8M，本标段共十幢房子。外脚手架采取全封闭单根立管钢管脚手架。
一. 材质控制：
1、搭设前必须选好钢管、扣件、安全网、竹笆等，钢管采取外径为48mm、壁厚3.5mm 的钢管，其材质符合GB700-793 号钢的技术要求，
2、扣件、螺栓、丝帽等金属配件、安全网必须符合国家标准，并有出厂合格证和准用证，发现脆裂、变形、滑丝等现象者禁止使用。
二. 脚手架基础：
脚手架基础做20cm 厚C20 砼硬地坪，再在砼基础上铺设预制块，建筑四周做好排水沟，并做好搭设前基础验收。
三. 脚手架搭设
1、脚手架搭设严格按照上海市建委[83]201#、[87]525#规定要求执行，所有脚手架的搭设都必须进行安全交底，必须履行检查验收制度。
2、立杆纵距1.8 米，里外立杆均采用单根钢管，用扣件紧固。
3、里排立杆离墙面30cm，横楞里端离墙面不大于15 厘米，另一端伸出牵杠外边10-15 厘米，脚手架阴阳转角处立杆离建筑物尽端不大于20cm。
4、立杆横距1.2 米，搭设每步高度为1.8 米。
5、立根底部采用不同长度的钢管参差布置，使相邻两根立杆上部接头相互错开，不在同一平面上，保证脚手架的整体性。立杆垂直稳定，底部有扫地杆，横楞相互连接。
6、搭设顺序为：立杆——横楞——牵杠——隔栅——剪刀撑——脚手笆——栏杆——踢脚板。
7、脚手架每步格栅上满铺脚手笆，脚手笆四角用18 号铅丝同牵杠扎牢。
8、施工操作层上靠墙面部位满铺脚手笆，脚手笆离墙面不大于20cm，脚手板沿长向铺设，其端头应伸出搁置点横楞10-15cm，并应重叠搁置。没有重叠搁置处应用铅丝将脚手板与搁置点扎牢。
9、脚手架外侧，每步均必须在外立杆里侧设1 米栏杆，安全立网防护。施工操作层外面绑扎踢脚板，踢脚板高度为20cm、厚3cm 的木板。
10、脚手架每隔四步，在设置附墙拉撑杆的同一水平面处应在里外排立杆间，牵杠下设置水平斜撑。
11、脚手架每隔四步应在里立杆与墙面之间铺设通长的安全底笆。
四. 脚手架的拉与撑。
1、脚手架水平方向，每两个立杆间距（3.6 米）垂直方向每两步（3.6 米），设一拉撑点。
2、拉撑杆一端必须用扣件与脚手架扣牢，另一端与主体结构上预埋铁件相固定，使用预埋铁件时，砼强度必须在C15 以上。
3、拉撑连杆应与脚手架垂直，应拉设在立杆与横楞交接处。
4、拉撑杆的拉力与压力强度，不得低于700 公斤，经试验合格后方能使用。
5、脚手架在非闭合式的脚手架尽端处，拉撑杆加密设置，在断开的尽端截面处，上下步里外排立杆之间设侧向斜撑。
6、无论受拉或受压的拉撑点连杆，一定要到拆除脚手架时才能逐步从上向下拆除，施工中途如因妨碍其他工序操作，需要个别拆除的拉撑连杆，必须经项目部施工负责人同意，并采取有效的加固措施，经检查确认牢固可靠后，方可拆除，任何人不得擅自拆除。
7、脚手架纵向两侧和转角处起，在脚手架外侧面每隔9 米（水平距离）设置剪刀撑，自上而下连续设置，斜杆与地面成45-60度夹角，剪刀撑的搭接长度不小于40cm，并用两只转向扣件锁紧。
8、脚手架四角应有接地保护及避雷装置。
五. 脚手架斜道。
脚手架斜道（直上之字形）走人斜道不小于1：3，运料斜道不大于1：4，并应满浦特殊竹笆（竹笆一律向上），并加设防滑措施，斜道转折处应设置不小于2～4 平方米的平台，其邻边周围用笆防护，斜道纵向外侧及横向两端应设置剪刀撑，斜道两侧设两道防护栏杆，操作面高于2 米的登高平台。
六. 脚手架上的施工荷载：
1、砌筑脚手架270 公斤，堆码数量标准砖不超过单行侧放四侧高，非承重的大三孔不超过单行平放五皮高，且只允许两步脚手架同时堆放。
2、粉刷脚手架均布荷载不超过200 公斤/平方米，只允许三步脚手架内同步施工。
3、本工程脚手架不作砌筑，脚手架使用只准粉刷使用。
4、脚手架由专业定期进行沉降观测，发现问题及
