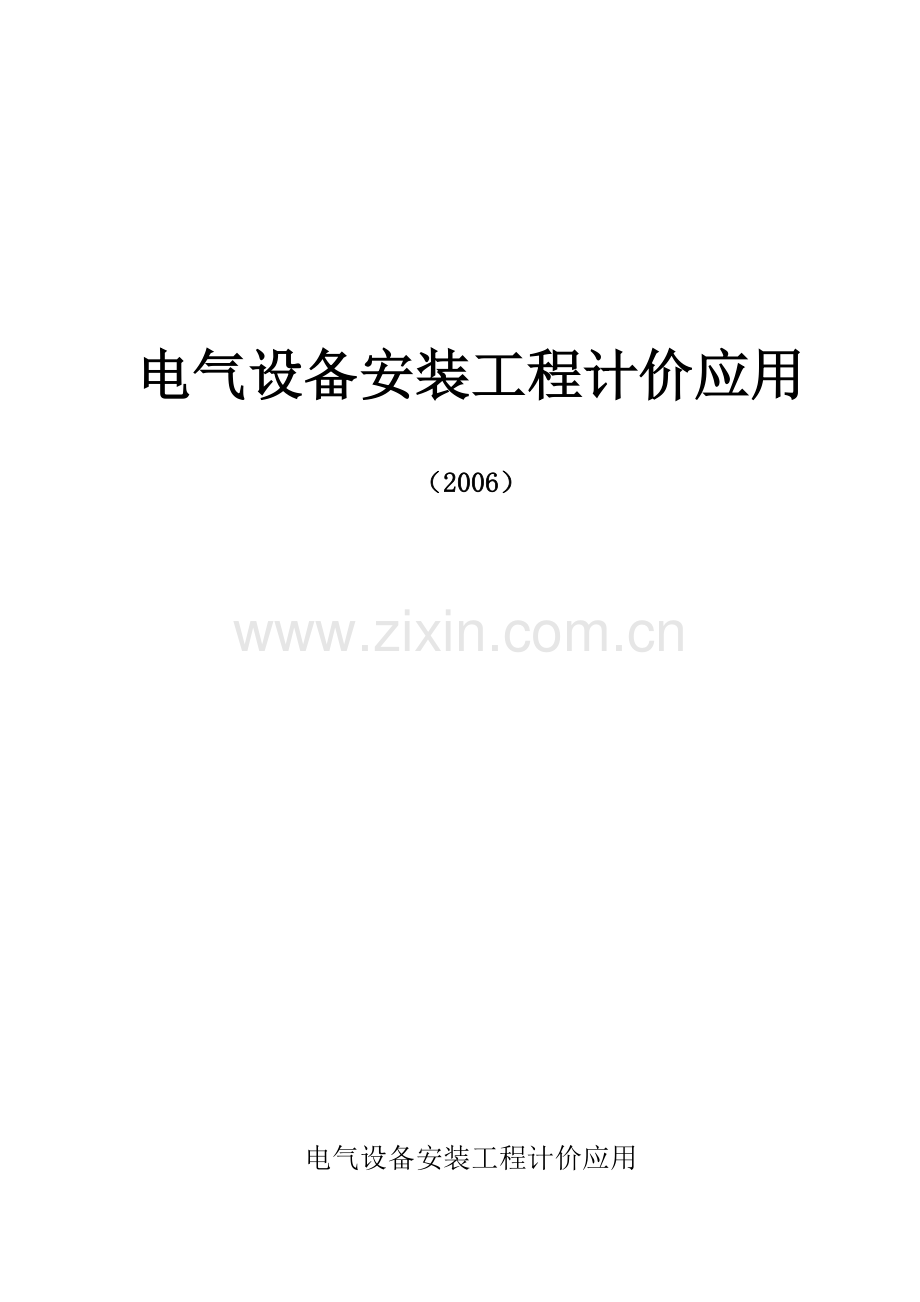

电气设备安装工程计价应用

（2006）

电气设备安装工程计价应用

§1.1 电气设备安装工程基础知识
1.1.1 电气设备安装基础知识（教材P37）
1、电气系统的构成（教材P37）
从发电站（或发电设备）发出的电能输送到用电设备或用电器具上的一系列装置和线路所组成的系统，称为电力系统。电气安装工程可以包括整个电力系统，也可以是系统中的一个组成部分。一般包括：变配电设备（厂房或车间变电站）；电缆；架空线路；防雷接地系统；室内配线；照明等几部分。
电气系统一般由发电厂、输电线路、变电所、配电线路及用电设备构成。
从发电厂到电力用户的送电过程如图1.1-1所示。
发电厂
工厂（用户）
3.15～15.7kV 35～500kV 6～10kV 380/220V
发电机 升压变压器 高压输电线 降压变压器 高压配电线 降压变压器 低压配电线
发电厂 区域变电所 用户

图1.1-1 发电送电过程

即由发电厂中的发电机发出3.15～15.7kV电压通过升压变压器升到35～500kV电压,经过高压输电线送到区域变电所，区域变电所通过降压变压器将电压降到6～10kV电压，经过高压配电线送到用户中的高压配电房，再通过降压变压器将电压降到380/220V供用户用电。
2、电压等级及线路划分（教材P37～38）
在电气安装工程中，目前我国常用的电压有500kV、330kV、220kV、110kV、35kV、10kV、6kV、380V、220V。（教材P37表2.1-7）
根据供电线路采用电压的不同，可分为高压线路和低压线路两种。习惯上把1kV及以上的电压称为高压，1kV以下的电压称为低压。我国规定安全电压为36V、24V、12V三种。
6～10kV电压用于送电距离为10km左右的工业与民用建筑供电，380V电压用于民用建筑内部动力设备供电或向工业生产设备供电，220V电压多用于向生活设备，小型生产设备及照明设备供电。
在低压配电系统中应用最广泛的供电方式是三相四线制，而380V和220V电压是采用三相四线制供电方式。如图1.1-2所示。
A A 黄色
UCA
UA UAB
VC
X
Y UB
Z O B
C
B 绿色
C 红色
V UBC

0 黑色（白色）
图1.1-2 三相四线制供电方式
即在配电变压器低压侧三相绕组的首端A、B、C引出三条导线（叫相线），分别用黄、绿、红三色标示，未端X、Y、Z联接成一个公共点（叫中点或零点）,从中点O引出一条导线（叫中线），用黑色或白色标示。这种具有中线的三相供电方式称为三相四线制。它既可供三相电源（380V），也可供单相电源（220V），且可供给两种电压——相电压和线电压。
相电压VA0、VB0、VC0——每根相线与中线之间的电压称为相电压（220V）
线电压VAB、VBC、VCA——相线之间的电压称为线电压（380V）
在数值上线电压是相电压的倍，即：U线=U相
三相电动机及照明器具的接线方法如图1.1-3所示。
A ·
B · ·
C ·

O ·
º º º º
º º º º
D

三相电动机380V 照明设备220V
图1.1-3 三相电动机及照明器具的接线方法
1.1.1.1 主要变配电设备（教材P38）
1、变压器（教材P38）
变压器是一种静止的电器设备，变压器是变电所的主要设备，它的作用是变换电压。
在电力系统中，为减小线路上的功率损耗，实现远距离输电，用变压器将发电机发出的电能电压升高后再送入输电电网。在配电地点，为了用户安全和降低用电设备的制造成本，先用变压器将电压降低，然后分配给用户。
（1）变压器的分类
变压器种类很多，一般分为电力变压器和特种变压器，特种变压器有干式变压器、变流（整流、换流）变压器、电炉变压器、高压试验变压器、矿用变压器、船用变压器等。
在电力系统中常用的三相电力变压器有油浸式和干式之分。
油浸式电力变压器——油浸电力变压器是以油作为变压器主要绝缘手段，其外壳是一个油箱，内部装满变压器油（一种矿物油），铁芯上的原、副绕组都要浸没在变压器油中，依靠油作冷却介质。电力变压器一般均采用油浸式冷却，常用的冷却方式有油浸自冷、油浸风冷、强迫油循环风冷、强迫油循环水冷等。
干式变压器———干式变压器就是铁芯和绕组都不浸在任何绝缘液体中，而是采用空气对流直接冷却，有开启式、密闭式（也称充气式,常用SF6绝缘气体）、浇注式（常用环氧树脂或其他树脂）几种类型。干式变压器由于具有阻燃、自熄、防潮性能好、散热能力强、无污染、体积小、噪声低、安装维护方便等优点，所以一般用于机场、地下铁道、医院、购物中心、高层建筑、居民密集区等防火要求较高的场所。
变压器按用途分类有：

三相电力变压器——用于远距离输配电的
变压器
控制变压器————用于局部照明和控制用的
自耦变压器————用于平滑调节电压的
耦合变压器————用于传递信号的

按相数分类有：单相和三相变压器
按绕组数分类有：单绕组变压器、双绕组变压器和三绕组变压器
按导电材质分类有：铜线变压器和铝线变压器
按冷却介质分类有：油浸式变压器、干式变压器和充气式变压器
（2）变压器型号的表示及含义（教材P38）
型号
设计序号
高压绕组额定电压等级（kV）
额定容量（kV·A）

型号：各种变压器的型号都是用汉语拼音表示，是变压器实体名称的缩写，每个汉语拼音都有不同的含义，如“SFPS”，从左至右分别表示为：S—“三相”；F—油浸“风冷”；P—“强迫”油循环；S—“三线圈”，常用型号有：S7-□/10、S9-□/10、SR9-□/10、S9-M-□/10、S11-M-□/10、SB11-M-□/10、SZ7-□/10、SZ9-□/10、SG-□/10、SC9-□/10、SCB9-□/10、SC10-□/10、SCB10-□/10等（R-高燃点油，B-低压绕组采用铜箔式结构，C-成型固体，M-全密封式）。
容量：在变压器型号后面部分，斜线的左侧表示额定容量(kV·A)，斜线的右侧表示高压绕组额定电压等级(kV)。我国电力变压器是按R10系列组合容量的，所谓R10系列，就是按=1.2589256……≈1.259倍数来递增容量的，常用的容量有100，125，160，200，250，315，400，500，630，800，1000，1250，1600，2000，2500kV·A等。
【例1.1-1】试描述变压器型号SF7-1250/10的含义。
【解】含义是设计序号为7系列，电压等级为10kV，额定容量为1250kV·A的三相油浸风冷式电力变压器。
S——表示“三相”
D——表示“单相”
2、低压断路器（教材P44）
低压断路器又称自动空气开关，属于自动切短故障电路的一种控制兼保护用的电器。由于具有良好的灭弧性能，所以它既能带负荷通断电路，又能在短路、过负荷和失压时自动跳闸，有效地保护串接在它后面的电气设备。在正常情况下，可作线路的不频繁转换用。
（1）自动空气开关的特点
自动空气开关具有操作安全、使用方便、工作可靠、安装简单、动作后（如短路故障排除后）不需要更换元件（如熔体）等优点，因此，在工业和民用等方面得到广泛应用。
（2）自动空气开关的分类
按极数分类有：单极、双极、三极和四极。
按保护形式分类有：电磁脱扣器式、热脱扣器式、无脱扣器式和复合脱扣器式等常用的是复合脱扣器。
按全分断时间分类有：一般式和快速式（先于脱扣机构动作，脱扣时间在0.02秒以内）。
按结构形式分类有：塑料外壳式和框架式两大类。
塑料外壳式自动空气开关——原称装置式自动空气开关，如DZ10系列、DZ15系列等，在电力拖动和自动控制线路中常用的自动空气开关为塑料外壳式。
框架式自动空气开关——原称万能式自动空气开关，如DW10系列、DW15系列等。
（3）低压断路器全型号的表示及含义（教材P44）
产品名称
D—低压断路器
结构形式
Z—塑料外壳式（装置式）
W—框架式（万能式）
设计序号
额定电流（A）
脱扣器及辅助机构代号
极数
派生代号
L—漏电保护
M—密封式
P—电动操作
X—限流式

附表：脱扣器及辅助机构代号 表1.1-1
代 附件种类
脱扣器类别 号
不带
附件
分励
辅助
触头
欠电压
分励辅助触头
分励欠电压
二组辅助触头
欠电压辅助触头
无脱扣器
00

02

06

直脱扣器
10
11
12
13
14
15
16
17
电磁脱扣器
20
21
22
23
24
25
26
27
复合脱扣器
30
31
32
33
34
35
36
37
【例1.1-2】试描述低压断路器型号DZ10-100L/330的含义。
【解】含义是设计序号为10系列，额定电流为100A带漏电保护及复式脱扣器，不带附件的三极塑料外壳式低压断路器。
(也有表示为DZ10L-100/330)
1.1.1.2 配电线路（教材P45）
架设在升压变电站和降压变电站之间的线路称为送电线路，是专门输送电能的。从降压变电站至各用户之间的线路称为配电线路，是用于分配电能的。即通常将35kV及35kV以上的输电线路称为送电线路，10kV及其10kV以下的线路称为配电线路。
配电线路有架空线路和电缆线路之分。
1、架空线路（教材P45）
在架空配电线路中，1kV（含1kV）～10kV（含10kV）的线路为高压架空线路，1kV以下的线路为低压架空线路。
（1）架空线路的基本构成（各自的用途由学员自行阅读）
10kV及其10kV以下架空线路主要由电杆、横担、金具、绝缘子、导线、拉线等组成。
（2）架空线路的排列相序
高压线路
水平排列：面向负荷从左侧起，导线排列相序为A、B、C
垂直排列：面向负荷从上至下，导线排列相序为A、B、C
低压线路
水平排列：面向负荷从左侧起，导线排列相序为A、B、C、N
垂直排列：面向负荷从上至下，导线排列相序为A、B、C、N
2、电缆线路（教材P46）
电缆敷设方式有直接埋地敷设、电缆沟敷设、电缆管道内敷设、室内电缆支架、桥架上敷设等。
（1）电缆埋地敷设（教材P46）
埋地敷设的电缆，宜采用有外护层的铠装电缆，电缆埋设深度不应小于0.7m（设计无规定时一般按0.8m计算），穿越农田时不应小于1.0m，并应在电缆上下各均匀铺设100mm厚的细砂或软土，然后覆盖混凝土保护板或类似的保护层，覆盖的保护层应超过电缆两侧各50mm。在寒冷地区，电缆应埋设于冻土层以下。如图1.1-4所示。

地面
砂或软土
保护板
电力电缆
＞100
≥50
100
900
≥700
L
h
图1.1-4 电缆直埋示意图
图1.1-5 电缆砌筑示意图
100
υ

（2）电缆在电缆沟或隧道内敷设（教材P46）
首先砌筑电缆沟，沟壁预埋电缆支架，再将电缆敷设在支架上，然后盖上钢筋混凝土盖板。如图1.1-5所示。
（3）电缆穿管敷设（教材P47）
电缆穿管敷设，管子内径应大于电缆外径的1.5倍。
（4）电缆沿支架敷设（教材P47）
将电缆固定在电缆支架上。这种敷设方式多用于垂直通道上安装。
（5）电缆桥架敷设电缆（教材P47）
适用于电缆数量较多或集中的场所。
电缆桥架按结构类型分类有：槽式电缆桥架、托盘式电缆桥架、梯级式电缆桥架；
电缆桥架按材质分类有：钢制、玻璃钢、铝合金、不锈钢、防火电缆桥架等。
1.1.1.3 动力、照明工程（教材P47）
1、概念
动力工程——是用电能作用于电动机来拖动各种设备和以电能为能源用于生产的电气装置。
照明工程——用电能转换作为光源的电气装置。
2、低压配电系统（教材P47）
低压配电系统可分为动力和照明配电系统。配电方式有放射式、树干式及混合式等数种。
3、室内配电线路的敷设（教材P47）
（1）室内配线按其敷设方式可分为明敷设和暗敷设两种。
（2）常用的敷设方式有：直敷布线、绝缘子布线、管子布线、线槽布线、钢索布线等。（教材P47）
① 直敷布线（教材P48）
即线码敷设，主要用于居住及办公建筑室内电气照明及日用电器插座线路的明敷布线线路。
② 绝缘子布线（教材P48）
绝缘子（瓷瓶）布线就是利用绝缘子支持导线的一种配线方法。
③ 管子布线（教材P48）
管子布线的内容可分为两大部分，即配管（管子敷设）和穿线。配管分为明配管和暗配管。常用的管材有金属管和塑料管。
配管时应注意根据管路的长度、弯头的多少等实际情况在管路中间适当设置接线盒或拉线盒。其设置原则为：
（A）安装电器的部位应设置接线盒；
（B）线路分支处或导线规格改变处应设置接线盒；
（C）管路较长或有弯曲时，宜适当加装拉线盒，并应符合以下要求：
ⅰ 管子长度每超过30m，无弯曲时，中间应加拉线盒
ⅱ 管子长度每超过20m，有1个弯曲时，中间应加拉线盒
ⅲ 管子长度每超过15m，有2个弯曲时，中间应加拉线盒
ⅳ 管子长度每超过8m，有3个弯曲时，中间应加拉线盒
根据施工规范规定，管子布线其管内导线截面（包括外护层）总和不应超过管子内截面积的40%。
④ 线槽布线（教材P48）
线槽布线主要有金属线槽布线和塑料线槽布线。
根据施工规范规定，线槽内导线截面（包括外护层）不应超过线槽内截面的60%，载流导线不宜超过30根。
注意：线槽一般不能作暗敷用。
4、电气照明（教材P49）
电气照明设备主要包括灯具、灯泡、灯管及各种控制开关等。
（1）照明方式与种类（教材P49）
照明方式可分为：一般照明、分区一般照明、局部照明和混合照明。
照明种类可分为：正常照明、应急照明、值班照明、警卫照明、景观照明和障碍照明。
（2）照明光源与灯具（教材P49）
电光源按发光原理可分为两大类：一类是热辐射光源；另一类是气体放电光源。
灯具按安装方式分类，可分为悬吊式、壁装式、吸顶式、嵌入式等。悬吊式又可分为软线吊灯、链吊灯、管吊灯等。
1.1.1.4 防雷、接地工程（教材P50）
1、防雷（教材P50）
（1）建筑物的防地雷等级（学员自行阅读）
根据《民用建筑电气设计规范》的规定，建筑物的防雷等级分为三级。
（2）建筑物的防雷措施（教材P50～51）
一、二级防雷建筑物应有防直击雷、防雷电感应和防雷电波侵入的措施，三级防雷建筑物应有防直击雷和防雷电波侵入的措施。
① 防直击雷的措施
（A）防直击雷的防雷装置由接闪器（避雷针、带、网）、引下线和接地装置三部分组成。在屋面装设网格的要求为：
一级防雷建筑物装设不大于10m×10m或12m×8m的网格；
二级防雷建筑物装设不大于15m×15m的网格；
三级防雷建筑物装设不大于20m×20m或24m×16m的网格。
（B）防雷装置的引下线不小于两根，并沿建筑物四周均匀或对称布置，对于一、二、三级防雷建筑物，引下线的间距分别不应大于18m、20m、25m。
（C）接地装置是接地体（又称接地极）和接地线的总称。人工垂直接地体的长度一般为2.5m，接地体的间距一般为5m，人工接地体的埋深不宜小于0.6m。
（D）对于高层建筑物，宜利用钢筋混凝土屋面、梁、柱及基础内的钢筋作防雷装置。对于高度超过30m（或10层）的一、二级防雷建筑物，为防侧击雷，应加装防雷均压环。
② 防雷电感应的措施（学员自行阅读（教材P51））
③ 防雷电波入侵的措施（学员自行阅读（教材P51））
2、接地（教材P51）
所谓接地，简单说来就是各种设备与大地的电气连接。
（1）接地形式
接地
接零
保护性接地
功能性接地
用电设备的接地形式一般可分为

（2）根据IEC（国际电工委员会）标准及国家标准规定，低压配电系统的接地形式有以下三种：
A）TN系统（学员自行阅读（教材P51～53））
B）TT系统（学员自行阅读（教材P51～53））
C）IT系统（学员自行阅读（教材P51～53））
1.1.2 电气设备安装工程施工图的识读（教材P25）
要进行电气安装工程的施工和编制工程预算，必须能识读工程设计图，了解安装要求、内容、工艺、规范要求等，准确计算工程量和按图纸进行施工安装。
1.1.2.1电气设备安装工程施工图的组成（教材P25）
电气施工图，一般有高低压供电线路、变配电工程、动力、照明及弱电等工程图纸。
电气施工图纸的组成如下：
1）首页
包括有图纸目录、图例、电器设备规格和施工说明等。
2）电气外线总平面图
根据建筑专业的总平面图绘制的架空线路或地下电缆的位置，图中注明外线部分图例及做法说明，并标示总建筑面积、总设备容量、总需要系数、总计算容量及总电压损失。对于建筑面积较小，外线工程较简单的工程，一般不给外线总平面图，仅在电气平面图上表示出电源引入线的位置。
3）电气系统图
表示配电系统的组成、配电线路所用的型号、截面、穿管管径和管材、敷设方式和敷设部位等。
4）电气平面图
表明电源进户线的位置、规格、穿线管径；配电线路的敷设方式；配电线的规格、根数、穿线管径；各种灯具、开关、插座及配电箱（盘）等电器的位置、规格和安装方式；各支路编号及要求。
5）大样图
对特殊设备和做法有特殊要求的，无法采用国家标准图的，图纸中应有专门构件大样图，并注有详细尺寸、安装要求和做法。
1.1.2.2 电气设备安装工程施工图的识读方法（教材P25）
1、掌握识读程序
了解设计总说明、各分部说明、电气系统图、电气平面图、大样图。
2、抓住工程的要点识读
大楼的电气照明工程有以下几个需注意的要点：
1）供电方式和相数
大楼供电方式有高压方式供电和低压方式供电两种。供电相数有单相二线制和三相四线制两种
2）进户方式
有建立电杆进户、沿墙边埋角铁进户和地下电缆进户等方式。
3）线路分配情况
有几条配电支路，各向哪些配电设备供电、各支路与A、B、C三相的连接关系。
4）线路敷设方式
常见的敷设方式有直敷布线（即线码〈卡钉〉敷设）、绝缘子布线、管子布线、线槽布线、电缆布线、电缆桥架布线等。
5）电气照明设备器具的布置
平面位置和立面位置（安装高度）
6）接地、防雷情况
采用的是接地保护还是接零保护，以及防雷装置的形式。确定预埋、预留位置。了解安装的施工要求，与其他工程的配合问题。
3、抓住配电“脉络”识读
一般可按“进户线→总配电箱→干线→分配电箱→支线→用电设备”这条“脉络”来识读。
4、相关的图对照识读
1.1.2.3 电气图用图形符号和文字符号（教材P26）
1、电气图用图形符号（教材P26～P31）
部分常用图例补充如下：
补充图例 表1.1-2
序号
图形符号
标准
说明

GB4728
单极双控开关(明装)

GB4728
单极双控开关(暗装)

GB4728
调光器

GB4728
双管荧光灯

GB4728
安全灯

GB4728
弯灯

GB4728
电铃

GB4728
插座箱(板)

GB4728
手动报警器

GB4728
电话插座

GB4728
电视插座

GB4728
保护接地

GB4728
事故照明线

GB4728
电力及照明用控制及信号线路

GB4728
电喇叭

市院
单向疏散标志灯

市院
双向疏散标志灯

市院
安全出口标志灯

市院
筒灯

市院
石英灯

市院
立灯

市院
台灯
2、文字符号
① 电气设备常用基本文字符号 （教材P32 表2.1-2）
② 电气设备常用辅助文字符合 （教材P33 表2.1-3）
3、线路及设备的标注符号
① 线路敷设方式文字符号 （教材P35 表2.1-4）
② 线路敷设部位文字符号 （教材P35 表2.1-5）
补充：将教材表2.1-4、表2.1-5相关的文字符号组合，组成下列常用的线路敷设方式：
沿柱或跨柱敷设 CLE 沿墙面敷设 WE
沿天棚面或顶棚面敷设 CE 暗敷设在梁内 BC
暗敷设在柱内 CLC 暗敷设在墙内 WC
暗敷设在地面内 FC 暗敷设在顶板内 CC(或CEC)
【例1.1-3】试描述下图供电系统的含义。
C65N-40/2P

C65N-40/2P

C65N-40/2P
C

M2

A BVV-2*10mm2T20/WC 首～三层
HRTO-60/4

M1

WH

BVV-4*35mm2PR100*27/WE B BVV-2*10mm2T20/WC 四～六层

BVV-2*10mm2T20/WC七～九层

【解】电源进线：四条35mm2的铜芯双塑线用100*27规格的难燃线槽沿墙面敷设。
分路支线：A、B、C三相分别用2条10mm2的铜芯双塑线用内径为20mm的镀锌线管管内穿线暗敷设在墙内。
③ 线路标注格式：（P34）
表达式：a－b（c×d）e－f
a——回路编号
b——导线型号
c——导线根数
d——导线截面
e——敷设方式及穿管管径
f——敷设部位
如：n3-BVV(2×4mm2)T20-CC（或CEC）
暗敷设在顶板内
管径为20mm的镀锌电线管
N1-VV-3×95+1×35mm2 CT100×50-WE
沿墙面敷设
100*50电缆桥架

④ 电力电缆型号中字母和符号的含义：
我国电缆产品型号采用汉语拼音字母组成，有外护层时，则在字母后面加上两个数字，前一个数字表示铠装结构，后一个数字表示外护层结构。
电缆型号中字母的含义及排列次序： 表1.1-3
类别
绝缘种类
线芯材料
内护层
其他特征
外护层
电力电缆——不表示
Z——纸绝缘
T——铜
（一般不表示）
L——铝
Q——铅包
D——不滴漏
F——分相护套
P——屏蔽
C——重型
两个数字见（表1.1-4）
K——控制电缆
X——橡皮绝缘
L——铝包
P——信号电缆
V——聚氯乙烯
H——橡套
Y——移动式软电缆
Y——聚乙烯
V——聚氯乙烯套
H——市内电话电缆
YJ——交联聚乙烯
Y——聚乙烯套
电缆外护层代号含义： 表1.1-4 电缆外护层代号新旧对照表： 表1.1-5
第一个数字
第二个数字
新代号
旧代号
新代号
旧代号
代号
铠装层类型
代号
外被层类型
02，03
1，11
（31）
3，13
0
无
0
无
20
20，120
32，33
23，39
1
—
1
纤维绕包
（21）
2，12
（40）
50，150
2
双钢带
2
聚氯乙烯套
22，23
22，29
41
5，25
3
细圆钢丝
3
聚乙烯套
30
30，130
（42，43）
59，15
4
粗圆钢丝
4
—
注：表内括号中数字的外护层结构不推荐使用。
【例1.1-4】试描述电缆型号中字母YJV22的含义。
【解】查表1.1-3、表1.1-4得知：YJ——交联聚乙烯、V——聚氯乙烯套、第一个“2”—— 双钢带、第二个“2”—— 聚氯乙烯套。 表示为“铜芯交联聚乙烯绝缘，聚氯乙烯内套，双钢带，聚氯乙烯外套的电力电缆”。即“铜芯交联聚乙烯绝缘钢带聚氯乙烯护套电力电缆”，简称“铜芯交联铠装电力电缆”。
⑤ 常用绝缘导线分类及型号含义
绝缘导线分类：
按绝缘材料分类有：橡皮绝缘导线和聚氯乙烯绝缘导线
按线芯材料分类有：铜芯导线和铝芯导线
按线芯性能分类有：硬导线和软导线
绝缘导线型号： 表1.1-6
型号
名称
型号
名称
BX（BLX）
铜（铝）芯橡皮绝缘导线
BV-105
铜芯耐热105℃聚氯乙烯绝缘导线
BXF（BLXF）
铜（铝）芯氯丁橡皮绝缘导线
RV
铜芯聚氯乙烯绝缘软导线
BXR
铜芯橡皮绝缘软导线
RVB
铜芯聚氯乙烯绝缘平型软导线
BV（BLV）
铜（铝）芯聚氯乙烯绝缘导线
RVS
铜芯聚氯乙烯绝缘绞型软导线
BVV（BLVV）
铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套导线
RV-105
铜芯耐热105℃聚氯乙烯绝缘软导线
BVVB（BLVVB）
铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套平型导线
RXS
铜芯橡皮绝缘棉纱编织绞型软导线
BVR
铜芯聚氯乙烯绝缘软导线
RX
铜芯橡皮绝缘棉纱编织圆形软导线
绝缘导线型号含义：
B——在第一位表示布线用；
在第二为表示外护层为玻璃丝编织；
在第三为表示外型为扁平型的；
X——表示橡皮绝缘；
L——表示铝芯（无L的表示为铜芯）；
V——表示聚氯乙烯绝缘；
VV——第一位表示聚氯乙烯绝缘；
第二位表示聚氯乙烯护套；
F——表示复合物；
R——表示软线；
S——表示双绞线。
⑥ 照明灯具的标注
（A）照明灯具安装方式文字符号 表2.1-6 (教材P37)
（B）灯具标注法 （教材P36）
c×d×L
a－b
f
e
一般标注方法：
(常略去“L”)

a－b
(常略去“L”)
－
-
灯具吸顶安装：
c×d×L

a——灯具数量
b——灯具型号或编号
c——每盏灯具的光源数
d——灯泡的容量（w）
e——灯泡安装高度（m）
f——安装方式
L——光源种类

1*60
－
如：5-XD27A S S （S- 吸顶式）
可省去不写
2*40

2.8
30-YG1 W （W—壁装式）

4、常用导线穿管表
BV线芯截面mm2
焊接钢管（G）
（管内导线根数）
电线管（G）/PVC管（P）
（管内导线根数）

2
3
4
5
6
7
8
2
3
4
5
6
7
8
1.0
15
15
15
15
20
20
20
15
15
20
20
25
25
25
1.5
15
15
20
20
20
25
25
20
20
20
25
25
32
32
2.5
15
15
20
20
20
25
25
20
20
25
25
25
32
32
4.0
15
20
20
20
25
25
25
20
20
25
25
32
32
32
6.0
20
20
20
25
25
25
32
20
25
25
32
32
32
40
10.0
20
25
25
32
32
40
40
25
32
32
32
40
40
—
5、常用导线线槽表
BV线芯截面mm2

1
1.5
2.5
4
6
10
16
25
35
50
（槽内导线根数）
线槽规格
25*15
18
10
8
7
5
3
2
—
—
—
40*18
37
23
18
14
10
7
5
3
2
—
60*22
70
44
34
26
20
13
9
6
5
3
100*27
140
88
68
53
41
26
18
12
9
6
100*40
165
146
103
81
66
32
24
15
12
9

§1.2 定额计价

1.2.1《广东省安装工程综合定额》（2006）简介（见综合定额总说明）和（教材P14）
1、组成
《广东省安装工程综合定额》（2006）（以下简称综合定额）是在《全国统一安装工程预算定额》（第一～十一册、第十三册）（GYD-201-2000～GYD-211-2000、GYD-213-2003）和《广东省安装工程综合定额》（2002）基础上，结合我省设计、施工、招投标的实际情况，根据现行国家产品标准、设计规范、质量评定标准、安全操作规程编制的，共分十二册。
2、作用
综合定额是编制标底、设计概算、施工图预算、竣工结算、调解处理工程造价纠纷、鉴定工程造价的依据；是合理确定和有效控制工程造价和衡量投标报价合理性的基础；也作为投标报价，加强企业内部管理和核算的参考。
3、适用范围
综合定额适用于全省行政区域内工业与民用安装工程的新建、扩建及技改项目工程。
4、水平
综合定额是完成单位工程量所需的人工、材料、机械、管理费和必要的施工措施费饿计量标准，它反映了社会平均消耗水平。
5、基价的组成
综合定额中基价是由人工费、材料费、机械费、管理费组成。
6、基价组成部分的确定
（1）人工费
人工费＝子目消耗的工日总数×综合工资单价
定额子目：定额中最基本的组成。是在确定定额项目划分以后，根据结构不同和消耗的不同，将项目划分为子目。
人工：是指直接参与建筑产品施工的生产工人的劳动。
工日：一种表示工作时间的计算单位。通常以八小时为一个标准工日，一个职工的一个劳动日，习惯上称为一个工日，不论职工在一个劳动日内实际工作时间的长短，都按一个工日计算。
我省计价依据工资单价共分为四类，分别为一类工资单价28.00元、二类工资单价26.00元、三类工资单价24.00元、四类工资单价22.00元。安装工程根据安装项目技术含量和技术难度不同，执行一、二、三类工资单价。
发生签证用工（借工、时工、停工、窝工）每4小时内按半天、4小时外至8小时内按一天计算，签证用工统一按二类工资单价26.00元计算。但签证用工的工资单价可以动态。
【例1.2-1】某安装项目在施工过程中，由于建设方原因造成施工方12人停工8天，施工方原因造成6人窝工16天，某市动态工资单价为：一类工45.00元、二类工40.00元、三类工35.00元，试计算施工方提出的人工费索赔金额。
解：施工方提出的人工费索赔金额为：12人×8天/人×40元/天＝3840元。
（2）材料费
材料费＝已计价材料费＋未计价材料费
已计价材料费＝∑（子目材料消防量×相应材料预算单价）
未计价材料费＝子目未计价材料消耗量×材料单价
材料的预算价格是指材料从其来源地或交货点到达施工工地材料堆放场（仓库）后，全过程所发生的一切费用。其表达式为：（计价基础P79）
材料预算价格＝（材料原价＋包装费＋运输费＋运输损耗费＋采购及保管费）－包装回收值
采购及保管费＝（材料原价＋包装费＋运输费＋运输损耗费）×采购及保管费率
运输损耗费＝（材料原价＋包装费）×损耗率
通常把材料原价和包装费之和称为材料供应价。
① 材料原价
国产材料原价：一般指的是生产厂的交货价，或订货合同价。
进口材料原价：是指进口材料的抵岸价，即抵达买方边境港口或边境车站，且交完关税等税费后形成的价格。
② 包装费
为了便于运输和保护材料免受损失，进行包装所产生的费用。
③ 运输费
由产地或交货地点运至工地仓库所发生的车、船运输等一切费用。
④ 运输损耗费
在运输过程中，有些材料会有一定的损耗，这些损耗材料所产生的费用。
⑤ 采购保管费
在组织材料供应中，发生材料的采购与保管、库存耗损等费用。
【例1.2-2】某施工用砂的价格为180.00元/吨，运输费为15.50元/吨，运输损耗费为9.50元/吨，采购及保管费率为2%，请计算该砂预算价格。
解：砂预算价格＝（180.00＋15.50＋9.50）×（1＋2%）＝209.10元/吨
（3）机械费
机械费＝∑（子目机械台班消耗量×相应机械台班单价）
（4）管理费
管理费＝子目人工费×分摊管理费率×费用调节率。
《综合定额》中管理费按不同市分一、二、三类标准制定。管理费按工程所在地标准执行。其中：
