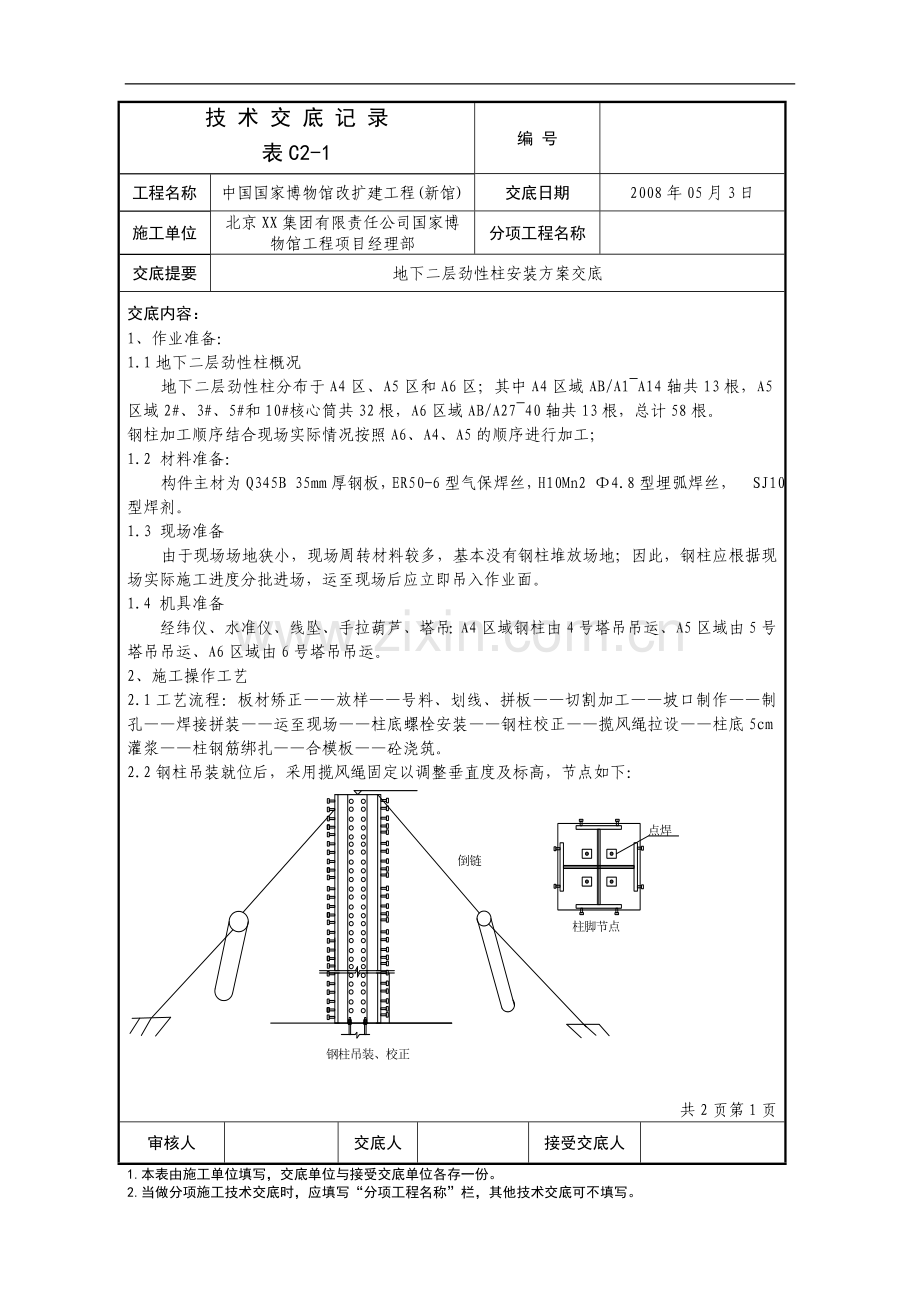

国博新北建地下二层劲性柱安装方案交底(1).doc

技 术 交 底 记 录
表C2-1
编 号

工程名称
中国国家博物馆改扩建工程(新馆)
交底日期
2008年05月3日
施工单位
北京XX集团有限责任公司国家博物馆工程项目经理部
分项工程名称

交底提要
地下二层劲性柱安装方案交底
交底内容：
1、作业准备：
1.1地下二层劲性柱概况
地下二层劲性柱分布于A4区、A5区和A6区；其中A4区域AB/A1~A14轴共13根，A5区域2#、3#、5#和10#核心筒共32根，A6区域AB/A27~40轴共13根，总计58根。
钢柱加工顺序结合现场实际情况按照A6、A4、A5的顺序进行加工；
1.2 材料准备：
构件主材为Q345B 35mm厚钢板，ER50-6型气保焊丝，H10Mn2 Ф4.8型埋弧焊丝， SJ101型焊剂。
1.3 现场准备
由于现场场地狭小，现场周转材料较多，基本没有钢柱堆放场地；因此，钢柱应根据现场实际施工进度分批进场，运至现场后应立即吊入作业面。
1.4 机具准备
经纬仪、水准仪、线坠、手拉葫芦、塔吊：A4区域钢柱由4号塔吊吊运、A5区域由5号塔吊吊运、A6区域由6号塔吊吊运。
2、施工操作工艺
2.1工艺流程：板材矫正——放样——号料、划线、拼板——切割加工——坡口制作——制孔——焊接拼装——运至现场——柱底螺栓安装——钢柱校正——揽风绳拉设——柱底5cm灌浆——柱钢筋绑扎——合模板——砼浇筑。
2.2钢柱吊装就位后，采用揽风绳固定以调整垂直度及标高，节点如下：

共2页第1页
审核人

交底人

接受交底人

1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号

工程名称
中国国家博物馆改扩建工程(新馆)
交底日期
2008年05月3日
施工单位
北京XX集团有限责任公司国家博物馆工程项目经理部
分项工程名称

交底提要
地下二层劲性柱安装方案交底
交底内容：
2.3柱底标高用双螺母调节固定，柱底5cm灌浆料采用CMG-1型专用柱脚灌浆料，由土建单位组织施工。
3、质量要求
3.1钢结构安装工程允许偏差如下表所示
名 称
允许偏差
内部控制偏差值
单节柱倾斜
H/1000 且≤10MM
H/1000且≤10MM
层高偏差
ΔH≤±5MM
ΔH≤±5MM
建筑物矢量弯曲
e≤L/2500 且e≤25MM
e≤L/2500 且e≤25MM
上柱和下柱的扭转
e≤3
e≤2
同层柱顶标高差
-5≤e≤5
-3 ≤e≤3
梁水平度
e≤L/1000 e≤10
e≤L/1000 e≤8
柱底标高
-2 ≤e ≤2
-1.5 ≤e≤1.5
4、安全保证措施：
4.1进入施工现场人员必须按规范戴好安全帽，高空作业（2m以上）系好安全带
4.2配备的零星工具必须装入工具包内，不得随意乱放，避免高空物体坠落。
4.3所有焊接机械设备必须接地，接零，并配有消防器材。焊接场所配有专职看火人和消防措施。
4.4焊接操作平台铺满防火石棉钢构件施焊部位挂有接火盆。
4.5氧焊与气割操作人员应为持证上岗人员。
4.6气瓶、压力表及焊枪、割刀使用前应经过检验。氧乙炔瓶上应有防止回火装置、减震胶圈和防护罩。
4.7氧气瓶、乙炔瓶应分开10米以上，稳固直立，避免阳光曝晒。
4.8操作人员应在通风环境中作业，现场不得有架板、木方、锯屑、编织袋等易燃物。

共2页第2页
审核人

交底人

接受交底人

1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
