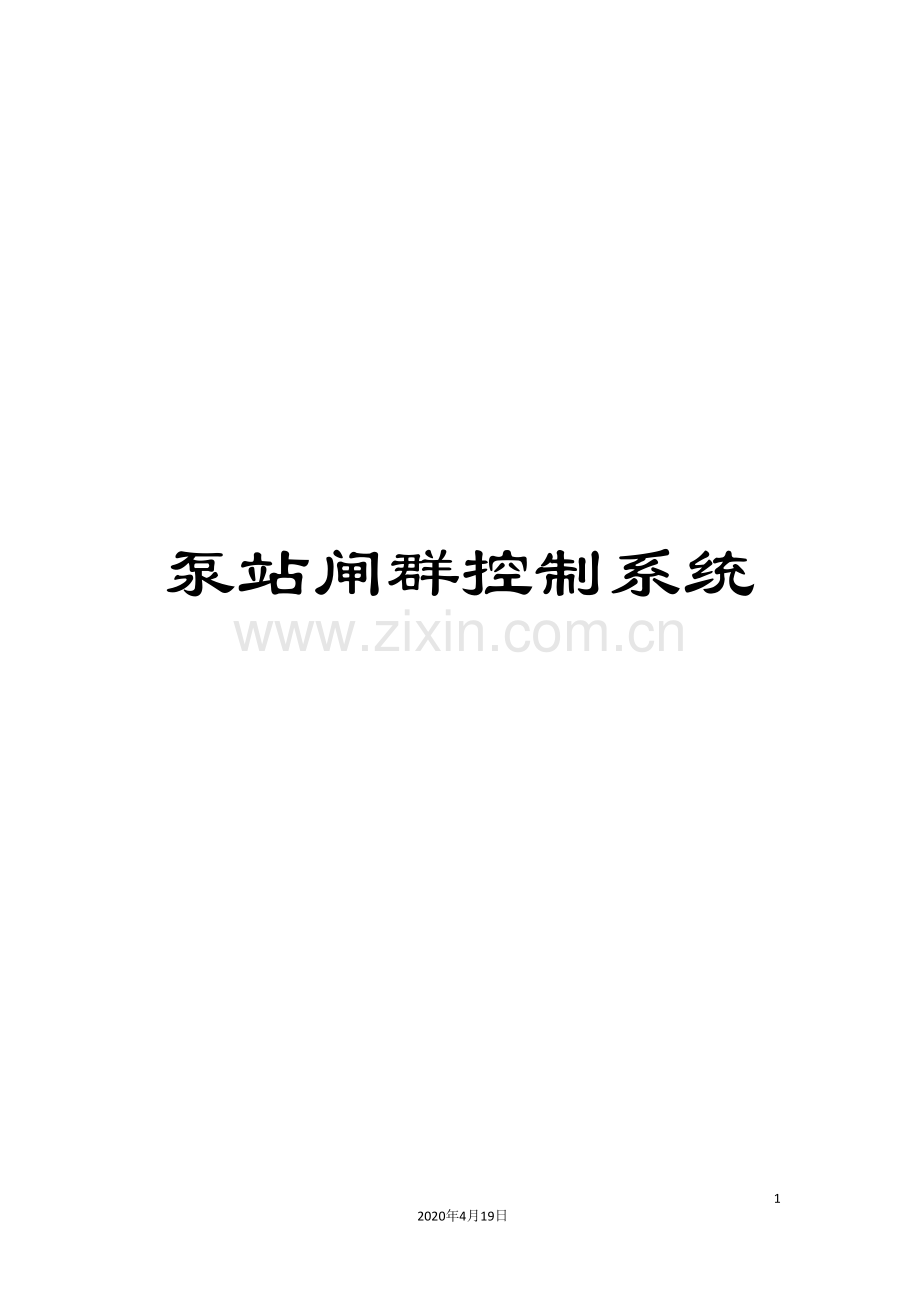

泵站闸群控制系统

6
2020年4月19日
文档仅供参考，不当之处，请联系改正。

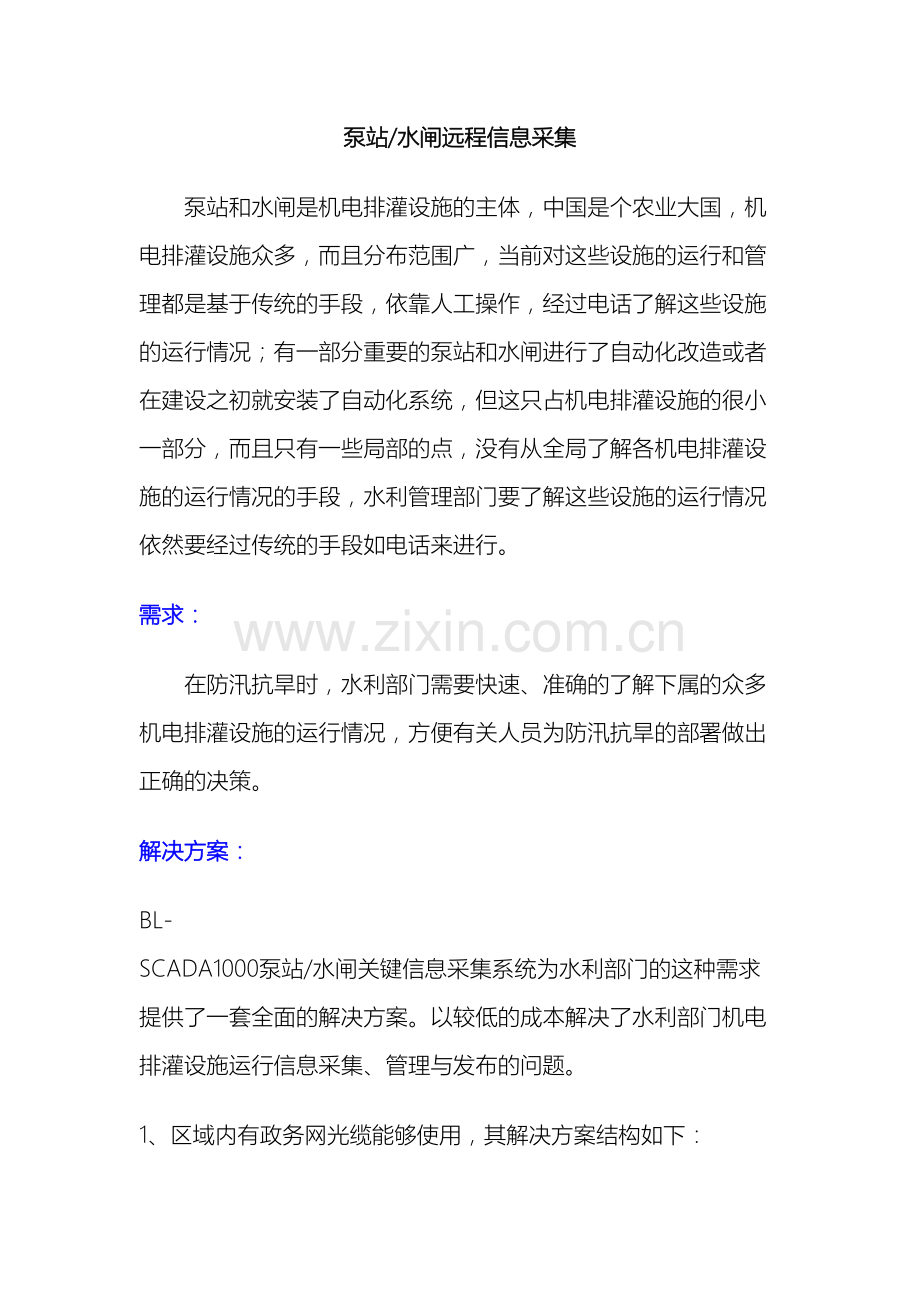

泵站/水闸远程信息采集
泵站和水闸是机电排灌设施的主体，中国是个农业大国，机电排灌设施众多，而且分布范围广，当前对这些设施的运行和管理都是基于传统的手段，依靠人工操作，经过电话了解这些设施的运行情况；有一部分重要的泵站和水闸进行了自动化改造或者在建设之初就安装了自动化系统，但这只占机电排灌设施的很小一部分，而且只有一些局部的点，没有从全局了解各机电排灌设施的运行情况的手段，水利管理部门要了解这些设施的运行情况依然要经过传统的手段如电话来进行。
需求：
在防汛抗旱时，水利部门需要快速、准确的了解下属的众多机电排灌设施的运行情况，方便有关人员为防汛抗旱的部署做出正确的决策。
解决方案：
BL-SCADA1000泵站/水闸关键信息采集系统为水利部门的这种需求提供了一套全面的解决方案。以较低的成本解决了水利部门机电排灌设施运行信息采集、管理与发布的问题。
1、区域内有政务网光缆能够使用，其解决方案结构如下：

该方案采用无线以太网作为水利所到该水利所下属泵站/闸站的通讯手段，能够同时实现数据和图像的一体化采集与传输
2、区域内没有其它有线网络能够使用，其解决方案结构如下：

采用GPRS/CDMA作为系统的主要通讯方式，采用INTERNET作为系统的通讯载体，无需建设专网，大幅降低系统建设费用。
系统功能：
1、实现区域内所有泵站/水闸运行数据的实时采集，水利部门相关人员能实时掌握下属各泵站/闸站的运行情况。
2、泵站运行数据包括泵站内外水位、开关机状态、轴承温度、机组电压/电流、流量等等；水闸的运行数据包括闸前/后水位，水流方向、流量、闸门开度等等。
3、以电子地图的方式将各泵站、闸站组织起来，能够方便掌握全区的泵站水闸的运行情况。
4、实现对各泵站/水闸运行数据的存储，并在此基础上实现各种统计及分析功能。
5、数据发布为WEB方式，用户经过IE即可浏览所有信息
系统特点：
1、采用了低成本的RTU数据采集装置，纯硬件设备实现站端数据采集，具有维护简单，操作方便的特点。每个泵站实现数据采集的成本约为采用自动化系统的十分之一左右。
2、对于泵站闸门数据的传输采用多种通讯方式，与实际情况相结合，节省专网建设的费用，对于所在地有政府信息网而且光纤敷设到各水利所的地方能够采用无线以太网来组成通讯网络，能够实现多种数据的传输，包括图像数据；对于没有使用政务网的地区能够使用GPS/CDMA以及INTERNET来实现数据的传输，大大降低专网建设的费用。
3、在网络条件允许的地方，能够实现数据图像一体化采集与传输，大幅降低系统的复杂性，降低成本及提高可靠性。
4、其中使用的BL-RTU100特别针对泵站数据采集而设计，采用前插板结构，具有灵活的扩展性，能够扩充到模拟量32路、开关量32路，完全能够适应一个中大型泵站的数据采集；同时具备强大的通讯功能，具备2个RS485通讯口、 1个RS232通讯口、1个以太网通讯口，能够与众多的智能仪表及装置进行通讯；能够配备近距离无线通讯模块，实现水位计信号的无线传输，方便水位计的安装及防止雷电信号经过电缆导入而损坏设备。
应用图片：
