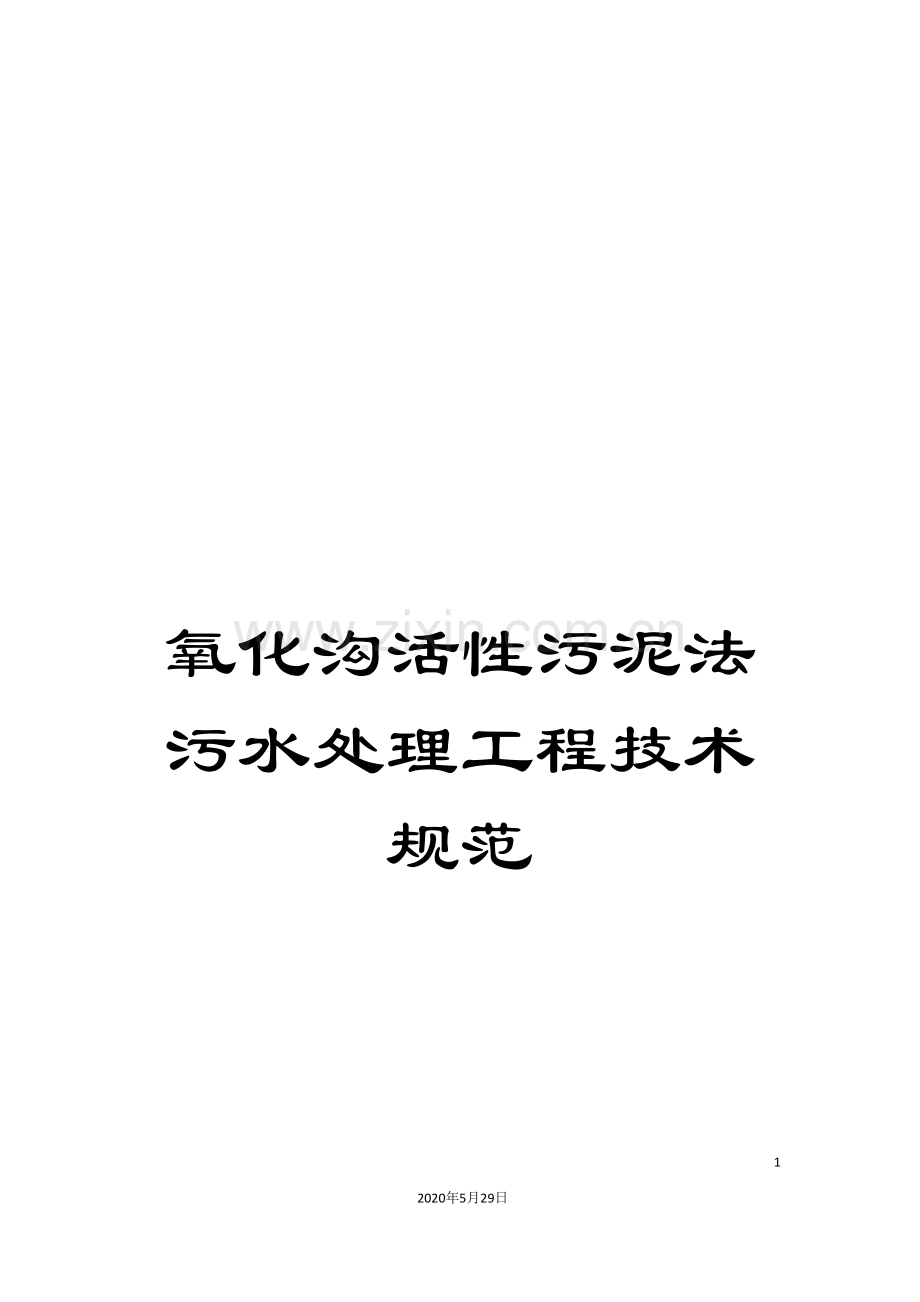

氧化沟活性污泥法污水处理工程技术规范.doc

氧化沟活性污泥法污水处理工程技术规范1062020年5月29日文档仅供参考中华人民共和国国家环境保护标准HJ 578 氧化沟活性污泥法污水处理工程技术规范Technical Specifications for Oxidation Ditch Activated Sludge Process(发布稿) 1012 发布 0101 实施环 境 保 护 部 发布388389目 次前 言. II1 适用范围. 12 规范性引用文件. 13 术语和定义. 24 总体要求. 35 设计流量和设计水质. 46 工艺设计. 67 主要设备. 168 检测和控制. 189 电气. 1910 施工与验收. 1911 运行与维护. 23附录A(规范性附录)氧化沟活性污泥法的主要工艺类型. 26附录B(资料性附录)氧化沟活性污泥法的其它变形工艺类型. 29I390前 言为贯彻,防治水污染,改进环境质量,规范氧化沟活性污泥法在污水处理工程中的应用,制定本标准。本标准规定了采用氧化沟活性污泥法的污水处理工程工艺设计、主要设备、检测和控制、电气、施工与验收、运行与维护的技术要求。本标准为首次发布。本标准由环境保护部科技标准司组织制订。本标准主要起草单位:中国环境保护产业协会(水污染治理委员会)、安徽国祯环保节能科技股份有限公司、湖南省建筑设计院、武汉市武控系统工程有限公司。本标准由环境保护部 年10 月12 日批准。本标准自 年1 月1 日起实施。本标准由环境保护部解释。II391氧化沟活性污泥法污水处理工程技术规范1 适用范围本标准规定了采用氧化沟活性污泥法的污水处理工程工艺设计、主要设备、检测和控制、电气、施工与验收、运行与维护的技术要求。本标准适用于采用氧化沟活性污泥法的城镇污水和工业废水处理工程,可作为环境影响评价、设计、施工、验收及建成后运行与管理的技术依据。2 规范性引用文件本标准内容引用了下列文件中的条款。凡不注明日期的引用文件,其有效版本适用于本标准。GB 3096 城市区域环境噪声标准GB 12348 工业企业厂界环境噪声排放标准GB 12801 生产过程安全卫生要求总则GB 18599 一般工业固体废物贮存、处理场污染控制标准GB 18918 城镇污水处理厂污染物排放标准GB 50014 室外排水设计规范GB 50015 建筑给水排水设计规范GB 50016 建筑设计防火规范GB 50040 动力机器基础设计规范GB 50053 10kV 及以下变电所设计规范GB 50187 工业企业总平面设计规范GB 50204 混凝土结构工程施工质量验收规范GB 50222 建筑内部装修设计防火规范GB 50231 机械设备安装工程施工及验收通用规范GB 50268 给水排水管道工程施工及验收规范GBJ 87 工业企业噪声控制设计规范GBJ 141 给水排水构筑物施工及验收规范GBZ 1 工业企业设计卫生标准GBZ 2 工作场所有害因素职业接触限值CJ/T 51 城市污水水质检验方法标准CJJ 60 城市污水处理厂运行、维护及其安全技术规程HJ/T 91 地表水和污水监测技术规范HJ/T 242 环境保护产品技术要求 污泥脱水用带式压榨过滤机1392HJ/T 247 环境保护产品技术要求 竖轴式机械表面曝气装置HJ/T 259 环境保护产品技术要求 转刷曝气装置HJ/T 260 环境保护产品技术要求 鼓风式潜水曝气机HJ/T 279 环境保护产品技术要求 推流式潜水搅拌机HJ/T 280 环境保护产品技术要求 转盘曝气装置HJ/T 283 环境保护产品技术要求 厢式压滤机和板框压滤机HJ/T 335 环境保护产品技术要求 污泥浓缩带式脱水一体机HJ/T 353 水污染源在线监测系统安装技术规范(试行)HJ/T 354 水污染源在线监测系统验收技术规范(试行)HJ/T 355 水污染源在线监测系统运行与考核技术规范(试行)JGJ 37 民用建筑设计通则(国家环保局, 年)(建设部、国家发改委, 年)3 术语和定义下列术语和定义适用于本标准。3.1 氧化沟 oxidation ditch activated sludge process指反应池呈封闭无终端循环流渠形布置,池内配置充氧和推动水流设备的活性污泥法污水处理方法。主要工艺包括单槽氧化沟、双槽氧化沟、三槽氧化沟、竖轴表曝机氧化沟和同心园向心流氧化沟,变形工艺包括一体氧化沟、微孔曝气氧化沟。3.2 好氧区(池) oxic zone指氧化沟的充氧区(池),溶解氧浓度一般不小于2mg/L,主要功能是降解有机物、硝化氨氮和过量摄磷。3.3 缺氧区(池) anoxic zone指氧化沟的非充氧区(池),溶解氧浓度一般为0.20.5mg/L,主要功能是进行反硝化脱氮。3.4 厌氧区(池) anaerobic zone指氧化沟的非充氧区(池),溶解氧浓度一般小于0.2mg/L,主要功能是进行磷的释放。3.5 机械表面曝气装置 mechanical surface aerator指利用设在曝气池水面的叶轮或转刷(盘)进行曝气的装置,包括竖轴式机械表面曝气装置、转盘表面曝气装置、转刷表面曝气装置等。3.6 搅拌机 mixer指螺旋桨叶片小于1m,转速为中高转速(一般大于300 转/min),使介质搅拌均匀的装置。23933.7 推流器 flowmaker指螺旋桨叶片大于1m,转速为低转速(一般小于100 转/min),产生层面推流作用的装置。3.8 预处理 pretreatment指进水水质能满足氧化沟生化需要时,在氧化沟前设置的处理措施。如格栅、沉砂池等。3.9 前处理 preprocessing指进水水质不能满足氧化沟生化需要时,根据调整水质的需要,在氧化沟前设置的处理工艺。如初沉池、水解酸化池、气浮池、均化池、事故池等。3.10 内回流门 internal reflux gate指氧化沟系统某些沟型所特有的、可使混合液从好氧区(池)到缺氧区(池)实现无动力回流的廊道和设备。3.11 标准状态 standard state指大气压为101325Pa、温度为20oC 的状态。4 总体要求4.1 氧化沟宜用于中规定的II类的城市污水处理工程,以及有机负荷相当于此类城市污水的工业废水处理工程。4.2 氧化沟污水处理厂(站)应遵守以下规定:1)污水处理厂厂址选择和总体布置应符合GB50014 的相关规定。总图设计应符合GB50187 的规定。2)污水处理厂(站)的防洪标准不应低于城镇防洪标准,且有良好的排水条件。3)污水处理厂(站)建筑物的防火设计应符合GB50016 和GB50222 等规范的规定。4)污水处理厂(站)堆放污泥、药品的贮存场应符合GB18599 的规定。5)污水处理厂(站)建设、运行过程中产生的废气、废水、废渣及其它污染物的治理与排放,应贯彻执行国家现行的环境保护法规和标准的有关规定,防止二次污染。6)污水处理厂(站)的设计、建设应采取有效的隔声、消声、绿化等降低噪声的措施,噪声和振动控制的设计应符合GBJ87 和GB50040 的规定,机房内、外的噪声应分别符合GBZ2 和GB3096的规定,厂界环境噪声排放应符合GB12348 的规定。7)污水处理厂(站)的设计、建设、运行过程中应重视职业卫生和劳动安全,严格执行GBZ1、GBZ2 和GB12801 的规定。在氧化沟建成运行的同时,安全和卫生设施应同时建成运行,并制定相应的操作规程。4.3 污水处理厂(站)应按照GB18918 的规定安装在线监测系统,其它污水处理工程应按照国家或当地的环境保护管理要求安装在线监测系统。在线监测系统的安装、验收和运行应符合HJ/T 353 、3394HJ/T 354 和 HJ/T 355 的规定。5 设计流量和设计水质5.1 设计流量5.1.1 城镇污水设计流量5.1.1.1 城镇旱流污水设计流量应按公式(1)计算。dr d m Q = Q + Q (1)式中:dr Q 旱流污水设计流量,L/s;d Q 综合生活污水设计流量,L/s;m Q 工业废水设计流量,L/s。5.1.1.2 城镇合流污水设计流量应按公式(2)计算:dr s Q = Q + Q (2)式中:Q 污水设计流量,L/s;dr Q 旱流污水设计流量,L/s,s Q 雨水设计流量,L/s。5.1.1.3 综合生活污水设计流量为服务人口与相对应的综合生活污水定额之积,综合生活污水定额应根据当地的用水定额,结合建筑内部给排水设施水平和排水系统普及程度等因素确定,可按当地相关用水定额的8090设计。5.1.1.4 综合生活污水量总变化系数应根据当地综合生活污水实际变化量的测定资料确定,没有测定资料时,可按GB 50014 中的相关规定取值。如表1。表1 综合生活污水量总变化系数平均日流量(L/S) 5 15 40 70 100 200 500 1000总变化系数 2.3 2.0 1.8 1.7 1.6 1.5 1.4 1.35.1.1.5 排入市政管网的工业废水设计流量应根据城镇市政排水系统覆盖范围内工业污染源废水排放统计调查资料确定。5.1.1.6 雨水设计流量参照GB 50014 相关章节内容确定。5.1.1.7 在地下水位较高的地区,应考虑入渗地下水量,入渗地下水量宜根据实际测定资料确定。5.1.2 工业废水设计流量5.1.2.1 工业废水设计流量应按工厂或工业园区总排放口实际测定的废水流量设计。测试方法应符合HJ/T 91 的规定。5.1.2.2 工业废水流量变化应根据工艺特点进行实测。43955.1.2.3 不能取得实际测定数据时可参照国家现行工业用水量的有关规定折算确定,或根据同行业同规模同工艺现有工厂排水数据类比确定。5.1.2.4 有工业废水与生活污水合并处理时,工厂内或工业园区内的生活污水量、沐浴污水量的确定,应符合GB 50015 的有关规定。5.1.2.5 工业园区集中式污水处理厂设计流量的确定可参照城镇污水设计流量的确定方法。5.1.3 不同构筑物的设计流量5.1.3.1 提升泵房、格栅井、沉砂池宜按合流污水设计流量计算。5.1.3.2 初沉池宜按旱流污水流量设计,并用合流污水设计流量校核,校核的沉淀时间不宜小于30min。5.1.3. 反应池和二沉池按旱流污水量计算,必要时考虑一定的合流水量;5.1.3.4 反应池后的管道等输水设施应按最高日最高时污水流量设计。5.2 设计水质5.2.1 城镇污水的设计水质应根据实际测定的调查资料确定,其测定方法和数据处理方法应符合HJ/T91 的规定。无调查资料时,可按下列标准折算设计:1)生活污水的五日生化需氧量(BOD5)按每人每天25g50g 计算;2)生活污水的悬浮固体量按每人每天40g65g 计算;3)生活污水的总氮量按每人每天5g11g 计算;4)生活污水的总磷量按每人每天0.7g1.4g 计算。5.2.2 工业废水的设计水质,应根据进入污水处理厂的工业废水的实际测定数据确定,其测定方法和数据处理方法应符合HJ/T 91 的规定。无实际测定数据时,可参照类似工厂的排放资料类比确定。5.2.3 生物反应池的进水应符合下列条件:1)水温宜为1235、pH 宜为6.09.0、BOD5/CODCr 值宜大于0.3;2)有去除氨氮要求时,进水总碱度(以CaCO3 计)/氨氮(NH3-N)的比值宜大于等于7.14,不满足时应补充碱度;3)有脱总氮要求时,进水的BOD5/总氮(TN)值宜大于等于4.0,总碱度(以CaCO3 计)/氨氮值宜大于等于3.6,不满足时应补充碳源或碱度;4)有除磷要求时,污水中的BOD5 与总磷(TP)之比宜大于等于17;5)要求同时除磷、脱氮时,宜同时满足3)和4)的要求。5.3 污染物去除率氧化沟的污染物去除率可按照表 2 计算。表2 氧化沟污染物去除率污水类别 主体工艺 污染物去除率(%)5396悬浮物(SS)五日生化需氧量(BOD5)化学耗氧量(CODcr)TN NH3-N TP城镇污水 预(前)处理+氧化沟、二沉池7090 8095 8090 5585 8595 5075工业废水 预(前)处理+氧化沟、二沉池7090 7090 7090 4585 7095 4075*注:根据水质、工艺流程等情况,可不设置初沉池,根据沟型需要可设置二沉池。6 工艺设计6.1 一般规定6.1.1 出水直接排放时,应符合国家或地方排放标准要求;排入下一级处理单元时,应符合下一级处理单元的进水要求。6.1.2 沟内流态应呈现整体混合、局部推流,进水量远低于池内循环混合液量,形成溶解氧(DO)梯度。6.1.3 进水水质、水量变化较大时,宜设置调节水质、水量的设施。6.1.4 沟内污泥浓度宜维持在 mg/L4500mg/L。6.1.5 沟底最低流速不宜小于0.3m/s.6.1.6 根据脱氮除磷要求,可设置单独的厌氧区(池)、缺氧区(池)。6.1.7 工艺设计应考虑具备可灵活调节的运行方式。6.1.8 工艺设计应考虑水温的影响。6.1.9 氧化沟可按两组或多组系列布置,多组布置时宜设置进水配水井。6.1.10 进水泵房、格栅、沉砂池、初沉池和二沉池的设计应符合GB50014 中的有关规定。6.2 预处理和前处理6.2.1 进水系统前应设置格栅,城镇污水处理工程还应设置沉砂池。6.2.2 悬浮物(SS)高于BOD5 设计值1.5 倍时,生物反应池前宜设置初沉池。6.2.3 当进水水质不符合5.2.3 规定的条件或含有影响生化处理的物质时,应根据进水水质采取适当的前处理工艺。6.3 工艺流程6.3.1 氧化沟宜采用以下流程:图1、氧化沟工艺流程6.3.2 可根据场地、水质、水量等因素采用不同的沟型,主要工艺类型详见附录A,变形工艺详见附录B。6.3.3 单槽氧化沟、双槽氧化沟、竖轴表曝机氧化沟、同心圆向心流氧化沟、微孔曝气氧化沟宜单独6397设置二沉池;三槽氧化沟不宜设置单独的二沉池。二沉池的设计应符合GB 50014 的规定。6.4 池容计算和主要设计参数6.4.1 去除碳源污染物6.4.1.1 当以去除碳源污染物为主时,生物反应池的容积可按下列公式计算:1)按污泥负荷计算:L XV Q S Sso e100024 ( )= (3)2)按污泥泥龄计算:1000 (1 )24 ( )d T cc o eXv KV QY S S+= (4)XvyX(5)2020 T = ( )T dT d K K (6)式中:V生物反应池的容积,m3;So生物反应池进水BOD5 浓度,mg/L;Se生物反应池出水BOD5 浓度,mg/L,当去除率大于90%时可不计;Q生物反应池的设计流量,m3/h;X生物反应池内混合液悬浮固体(MLSS)平均浓度,gMLSS/L;Xv生物反应池内混合液挥发性悬浮固体(MLVSS)平均浓度,gMLVSS/L;Ls生物反应池的BOD5 污泥负荷,kgBOD5/(kgMLSSd);y单位体积混合液中,MLVSS 占MLSS 的比例,gMLVSS/gMLSS;Y污泥产率系数,kgVSS/kgBOD5; c设计污泥泥龄,d;KdTT时的衰减系数,d-1;Kd2020时的衰减系数,d-1,宜取0.040.075;T设计温度,; T温度系数,宜取1.021.06。6.4.1.2 氧化沟处理城镇污水或水质类似城镇污水的工业废水去除碳源污染物时,主要设计参数可按表3 的规定取值。工业废水的水质与城镇污水水质差距较大时,设计参数应经过试验或参照类似工程确定。7398表3 去除碳源污染物主要设计参数项目名称 符号 单位 参数值kgBOD5/(kgMLVSSd) 0.140.36反应池BOD5 污泥负荷 LskgBOD5/(kgMLSSd) 0.100.25反应池混合液悬浮固体平均浓度 X kgMLSS/L 2.04.5反应池混合液挥发性悬浮固体平均浓度 XV kgMLVSS/L 1.43.2设初沉池 gMLVSS/gMLSS 0.70.8MLVSS 在MLSS 中所占比例不设初沉池ygMLVSS/gMLSS 0.50.7BOD5 容积负荷 Lv kgBOD5/(m3d) 0.202.25设计污泥泥龄(供参考) c d 515设初沉池 kgVSS/kgBOD5 0.30.6污泥产率系数不设初沉池YkgVSS/kgBOD5 0.61.0总水力停留时间 HRT h 420污泥回流比 R % 50100需氧量 O2 kgO2/kgBOD5 1.11.8BOD5 总处理率 % 75956.4.2 脱氮6.4.2.1 当需要脱氮时,宜设置缺氧区(池)。6.4.2.2 生物反应池的容积采用6.4.1.1 规定的公式计算时,缺氧区(池)的水力停留时间宜为1.0 h4.0h。6.4.2.3 生物反应池的容积采用硝化、反硝化动力学计算时,应按下列规定计算:1)缺氧区(池)容积可按下列公式计算:K XV Q N N XdeTk te vn = 0.001 ( ) 0.12 (7)( 20)20 = 1.08 T deT de K K (8)1000( ) o ev tX yY Q S S = (9)式中:Vn缺氧区(池)容积,m3;Q生物反应池的设计流量,m3d;X生物反应池内混合液悬浮固体平均浓度,gMLSS/L;Nk生物反应池进水总凯氏氮浓度,mg/L;Nte生物反应池出水总氮浓度,mg/L;Xv排出生物反应池系统的微生物量,kgMLVSS/g;KdeTT时的脱氮速率,kgNO3-N/(kgMLSSd),宜根据试验资料确定,无试验资料时按公8399式(8)计算;Kde2020时的脱氮速率,kgNO3-N/(kgMLSSd),取0.030.06(kgNO3-N)/(kgMLSSd);T设计温度,;Yt污泥总产率系数,kgMLSS/kgBOD5;宜根据试验资料确定,无试验资料时,有初沉池时取0.3,无初沉池时取0.61.0;y单位体积混合液中,MLVSS 占MLSS 的比例,gMLVSS/gMLSS;So生物反应池出水BOD5 浓度,mg/L;Se生物反应池出水BOD5 浓度,mg/L。2)好氧区(池)容积可按下列公式计算:XV Q So Se coYtO 1000( )=(10) F 1 co =(11)0.47 0.098( 15)+= TN aa eK NN (12)式中:Vo好氧区(池)容积,m3;Q生物反应池的设计流量,m3d;So生物反应池出水BOD5 浓度,mg/L;Se生物反应池出水BOD5 浓度,mg/L; co好氧区(池)设计污泥龄值,d;Yt污泥总产率系数,kgMLSSkgBOD5;宜根据试验资料确定,无试验资料时,有初沉池时取0.3,无初沉池时取0.61.0;X生物反应池内混合液悬浮固体平均浓度,gMLSS/L;F_J_安全系数,取1.53.0; 硝化菌生长速率,d-1;Na生物反应池中氨氮浓度,mg/L;KN硝化作用中氮的半速率常数,mg/L,一般取1.0;T设计温度,。3)混合液回流量可按下列公式计算:Rt ken deTRi QN NV K XQ = 1000(13)9400式中:QRi混合液回流量,m3d,混合液回流比不宜大于400%;Vn缺氧区(池)容积,m3;KdeTT时的脱氮速率,kgNO3-N/(kgMLSSd),宜根据试验资料确定,无试验资料时按公式(8)计算;X生物反应池内混合液悬浮固体平均浓度,gMLSS/L;QR回流污泥量,m3d;Nke生物反应池出水总凯氏氮浓度,mg/L;Nt生物反应池进水总氮浓度,mg/L。6.4.2.4 生物脱氮氧化沟处理城镇污水或水质类似城镇污水的工业废水时,主要设计参数可按表4 的规定取值。工业废水的水质与城镇污水水质差距较大时,设计参数应经过试验或参照类似工程确定。表4 生物脱氮主要设计参数项目名称 符号 单位 参数值kgBOD5/(kgMLVSSd) 0.070.21反应池BOD5 污泥负荷 LskgBOD5/(kgMLSSd) 0.050.15反应池混合液悬浮固体平均浓度 X kgMLSS/L 2.04.5反应池混合液挥发性悬浮固体平均浓度 XV kgMLVSS/L 1.43.2设初沉池 gMLVSS/gMLSS 0.650.75MLVSS 在MLSS 中所占比例不设初沉池ygMLVSS/gMLSS 0.50.65BOD5 容积负荷 Lv kgBOD5/(m3d) 0.120.50总氮负荷率 LTN kgTN/(kgMLSSd) 0.05设计污泥泥龄(供参考) c d 1225设初沉池 kgVSS/kgBOD5 0.30.6污泥产率系数 不设初沉池Y kgVSS/kgBOD50.50.8污泥回流比 R % 50100缺氧水力停留时间 tn h 14好氧水力停留时间 to h 614总水力停留时间 HRT h 718混合液回流比 Ri % 100400需氧量 O2 kgO2/kgBOD5 1.12.0BOD5 总处理率 % 9095NH3-N 总处理率 % 8595TN 总处理率 % 60856.4.3 同时脱氮除磷6.4.3.1 当同时脱氮除磷时,宜设置厌氧区(池)、缺氧区(池)。6.4.3.2 生物反应池缺氧区(池)、好氧区(池)的容积,宜按本标准第6.4.1 节、第6.4.2 节的规定10401计算。厌氧区(池)的容积,可按下列公式计算:24t QV pp = (14)式中:Vp厌氧区(池)容积,m3;tp厌氧区(池)停留时间,h;Q设计污水流量,m3d。6.4.3.3 生物脱氮除磷氧化沟处理城镇污水或水质类似城镇污水的工业废水时主要设计参数,可按表5 的规定取值。工业废水的水质与城镇污水水质差距较大时,设计参数应经过试验或参照类似工程确定。表5 生物脱氮除磷主要设计参数项目名称 符号单位 参数值kgBOD5/(kgMLVSSd) 0.100.21反应池BOD5 污泥负荷 LskgBOD5/(kgMLSSd) 0.070.15反应池混合液悬浮固体平均浓度 X kgMLSS/L 2.04.5反应池混合液挥发性悬浮固体平均浓度 XV kgMLVSS/L 1.43.2设初沉池 gMLVSS/gMLSS 0.650.7MLVSS 在MLSS 中所占比例不设初沉池ygMLVSS/gMLSS 0.50.65BOD5 容积负荷 Lv kgBOD5/(m3d) 0.200.7总氮负荷率 LTN kgTN/(kgMLSSd) 0.06设计污泥泥龄(供参考) c d 1225设初沉池 kgVSS/kgBOD5 0.30.6污泥产率系数不设初沉池YkgVSS/kgBOD5 0.50.8厌氧水力停留时间 tp h 12缺氧水力停留时间 tn h 14好氧水力停留时间 to h 612总水力停留时间 HRT h 818污泥回流比 R % 50100混合液回流比 Ri % 100400需氧量 O2 kgO2/kgBOD5 1.11.8BOD5 总处理率 % 8595TP 总处理率 % 5075TN 总处理率 % 55806.4.4 延时曝气氧化沟延时曝气氧化沟处理城镇污水或水质类似城镇污水的工业废水时,主要设计参数可按表6 的规定取值。工业废水的水质与城镇污水水质差距较大时,设计参数应经过试验或参照类似工程确定。11402表6 延时曝气氧化沟主要设计参数项目名称 符号单位 参数值kgBOD5/(kgMLVSSd) 0.040.11反应池BOD5 污泥负荷 LskgBOD5/(kgMLSSd) 0.030.08反应池混合液悬浮固体平均浓度 X kgMLSS/L 2.04.5反应池混合液挥发性悬浮固体平均浓度 XV kgMLVSS/L 1.43.2设初沉池 gMLVSS/gMLSS 0.650.7MLVSS 在MLSS 中所占比例不设初沉池ygMLVSS/gMLSS 0.50.65BOD5 容积负荷 Lv kgBOD5/(m3d) 0.060.36设计污泥泥龄(供参考) c d 15设初沉池 kgVSS/kgBOD5 0.30.6污泥产率系数不设初沉池YkgVSS/kgBOD5 0.40.8污泥回流比 R % 75150混合液回流比 Ri % 100400需氧量 O2 kgO2/kgBOD5 1.52.0总水力停留时间 HRT h 16BOD5 总处理效率 % 956.5 氧化沟沟型设计6.5.1 氧化沟的直线长度不宜小于12m 或水面宽度的2 倍(不包括同心圆向心流氧化沟)。氧化沟的宽度应根据场地要求、曝气设备种类和规格确定。6.5.2 氧化沟的超高应根据曝气设备确定,当选用曝气转刷、曝气转盘时,超高宜为0.5m;当采用垂直轴表面曝气机时,在放置曝气机的弯道附近,超高宜为0.6m0.8m,其设备平台宜高出设计水面1.0m1.2m。6.5.3 氧化沟内宜设置导流墙与挡流板。导流墙与挡流板的设置应符合以下规定:1)导流墙宜设置成偏心导流墙,导流墙的圆心一般设在水流进弯道一侧。导流墙(一道)的设置参考数据见表7。表7 导流墙(一道)的设置参考数据转刷长度(直径1m)/m 氧化沟沟宽/m 导流墙偏心距/m 导流墙半径/m3.0 4.15 0.35 2.254.5 5.56 0.50 3.006.0 7.15 0.65 3.757.5 8.65 0.60 4.509.0 10.15 0.95 5.252)导流墙的数量一般根据沟宽确定,沟宽小于7.0m 时,可只设一道导流墙,沟宽大于7.0m 时,宜设两道或多道导流墙,设两道导流墙时外侧渠道宽为沟宽的1/2。124033)导流墙在下游方向宜延伸一个沟宽的长度。4)导流墙宜高出设计水位0.3m。5)曝气转刷上游和下游宜设置挡流板,挡流板宜设在水面下。上游挡流板高1.0m2.0m,垂直安装于曝气转刷上游2m5m 处。下游挡流板一般设置于曝气转刷下游2.0m3.0m 处,与水平成60角倾斜放置,顶部在水面下150mm,挡板下部宜超过1.8m 水深。6)竖轴式机械表曝机设在氧化沟转弯处时,该转弯处不应设导流墙。7)椭圆形氧化沟不宜设置挡流板。6.6 需氧量计算6.6.1 氧化沟好氧区(池)的污水需氧量,根据BOD5 去除率、氨氮的硝化及除氮等要求确定,宜按下列公式计算:O2 = 0.001 a Q(SoSe)cXv+b0.001Q(NkNke)0.12Xv0.62b0.001Q(NtNkeNoe)0.12Xv(15)式中:O2设计污水需氧量,kgO2/d;a碳的氧当量,当含碳物质以BOD5 计时,取1.47;Q生物反应池的设计流量,m3/d;So生物反应池进水BOD5,mg/L;Se生物反应池出水BOD5,mg/L;Xv生物反应池排出系统的微生物量,kg/d;b常数,氧化每公斤氨氮所需氧量,kgO2/kgN,取4.57;Nk生物反应池进水总凯氏氮浓度,mg/L;Nke生物反应池出水总凯氏氮浓度,mg/L;Nt生物反应池进水总氮浓度,mg/L;Noe生物反应池出水硝态氮浓度,mg/L。6.6.2 去除碳源污染物时,每公斤BOD5 的需氧量可取0.7kgO21.2kgO2。缺氧除氮时,每公斤BOD5的需氧量可取1.1kgO21.8kgO2。延时曝气时,每公斤BOD5 的需氧量可取1.5kgO22.0kgO2。6.6.3 标准状态下污水需氧量的计算:1)选用曝气装置和设备时,应根据不同的设备的特征、位于水面下的深度、水温、污水的氧总转移特性,当地的海拔高度以及预期生物反应池中溶解氧浓度等因素,将计算的污水需氧量换算为标准状态下污水需氧量,计算公式如下:OSKoO2 (16)式中:13404OS标准状态下污水需氧量,kgO2/d;Ko需氧量修正系数;O2污水需氧量,kgO2/d。2)采用表曝机时的需氧量修正系数按公式(17)计算,采用鼓风曝气装置时的需氧量修正系数按公式(18)、(19)、(20)计算。( )1.024( 20)= Tos0 Csw CK C (17)( )1.024( 20)= Tos0 Csm CCK (18)2.06810 P42w( b = t + OCsm Cs (19)( )( ) AAt EO E+ =79 211211 100 (20)式中:K0需氧修正系数;CS标准条件下清水中饱和溶解氧浓度,mg/L ,取9.17;混合液中总传氧系数与清水中总传氧系数之比,一般取0.800.85;混合液的饱和溶解氧值与清水中的饱和溶解氧值之比,一般取0.900.97;CswToC、实际计算压力时,清水表面饱和溶解氧,mg/L;CO混合液剩余溶解氧,mg/L,一般取2;T混合液温度,一般取530;CsmToC、实际计算压力时,曝气装置所在水下深处至池面的清水中平均溶解值,mg/L;t O 曝气池逸出气体中含氧,;Pb曝气装置所处的绝对压力,MPa;EA曝气设备氧的利用率,%。6.6.4 采用鼓风曝气时,应按下列公式将标准状态下污水需氧量换算为标准状态下的供气量。AS
