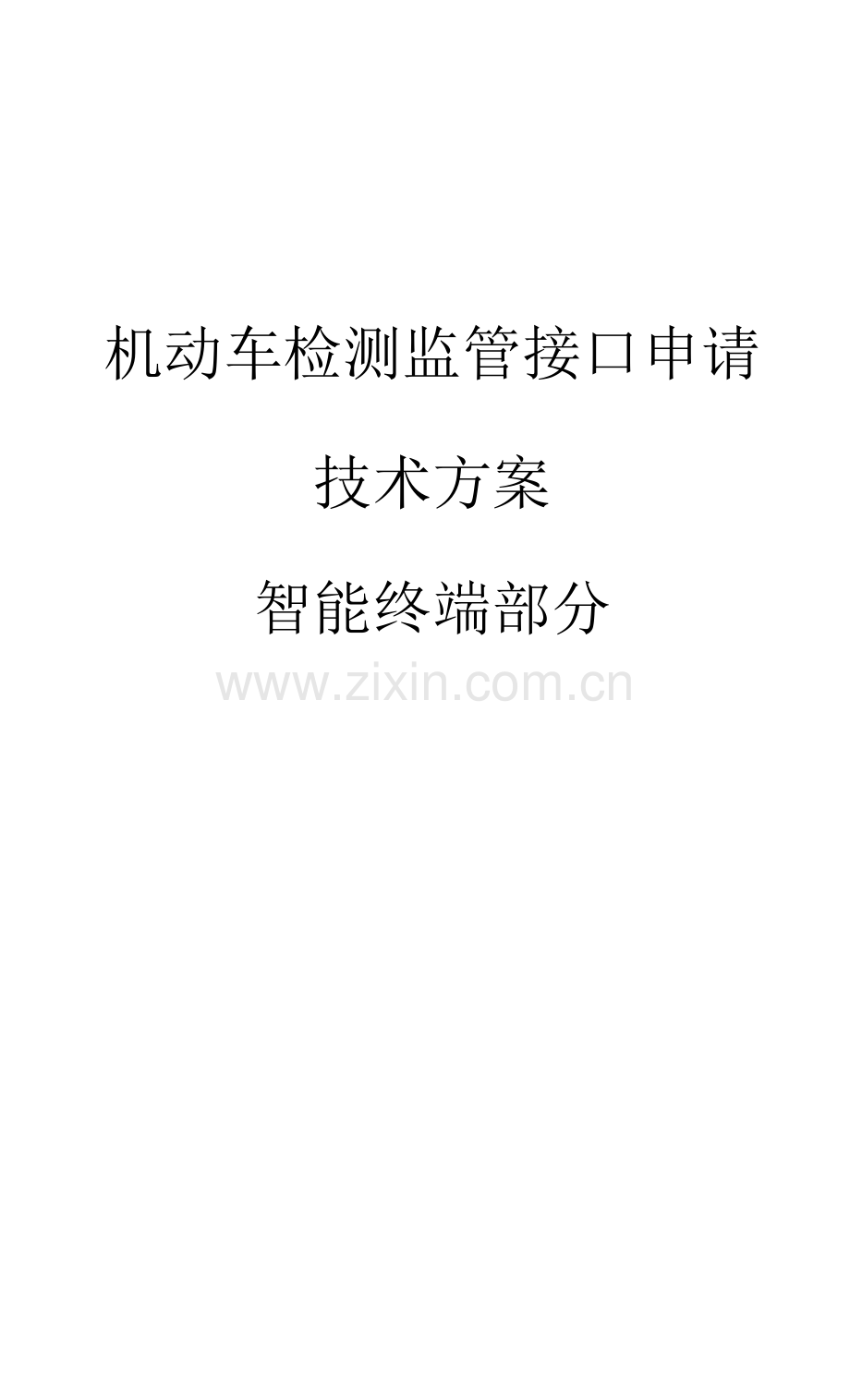

机动车检测监管接口申请技术方案(智能终端部分).docx

机动车检测监管接口申请
技术方案
智能终端部分
2017年3月
目录
1 系统介绍3软件运行环境3
2.1服务器端3
2.2客户端3系统架构3
2 系统网络拓扑图5软件功能5
3 检测业务流程7检测数据上传接口调用流程7
4 数据交换方式9接口调用的地方和作用9
1系统介绍系统名称：机动车安全技术检验PDA系统
系统版本：2. 1.0
该系统主要具有外观检验、底盘检验、底盘动态检验、 照片处理等功能。
2软件运行环境2.1服务器端
操作系统：Windows Server 2008 R2数据库：Microsoft SQL Server 2008 R2
2.2客户端操作系统：android4. 2+
3系统架构
本系统是PDA查验软件系统，结合PDA手机、服务器 等硬件，实现对机动车的外观、底盘、底盘动态检验等完整 功能。系统整体架构图如下：

4系统网络拓扑图

PDA
5软件功能本系统由外观、底盘、底盘动态、照片处理、PDA组
成，系统架构图如下：

6检测业务流程▼

▼

7检测数据上传接口调用流程
机动车安全技术检测过程中，各功能模块（外观、底 盘、底盘动态、照片处理）严格按如下图所示接口调用流程 完成实时数据上传。

8数据交换方式机动车安全技术检测控制管理软件通过WebService访问机动车
检验监管系统接口。
机动车安全技术检
冲DA
W€BS£«VICE
机动车安全技术检栖 I监管系统
9接口调用的地方和作用
序号
接口代号
接口名称
接曰调用的 作用
接口调用的 地方
申请访问次数/日
1
18C47
读取机动 车对应需拍 摄照片和人 工检验项目 信息
根据检验流水号、检验机 构编号、号牌号码、号牌 种类等信息获取机动车 检验项目和拍摄照片信 息。
检验智能终
端
1500
2
18C49
读取机动 车基木信息
根据号牌号码、号牌种类 等信息获取车辆基本信 息，登录车辆、检测车辆 使用，并可根据返回信息 判定违法状态等。
检验智能终 端
5500
3
18C50
与检验监 管系统时间 同步
检验业务信息系统、检验 视频监管系统与检验监 管系统时间同步时使用。
检验智能终 端
20
4
18C54
写机动车 路试信息
机动车路试检验项目完 成后，上传车速表、制动 等路试结果信息。
检验智能终
6250
5
18C80
写机动车 人工检验信 息
机动车外观检验、底盘动 态检验、底盘检查等人工 检验项目完成后，上传人 工检验结果详细信息。
检验智能终 端
18750
