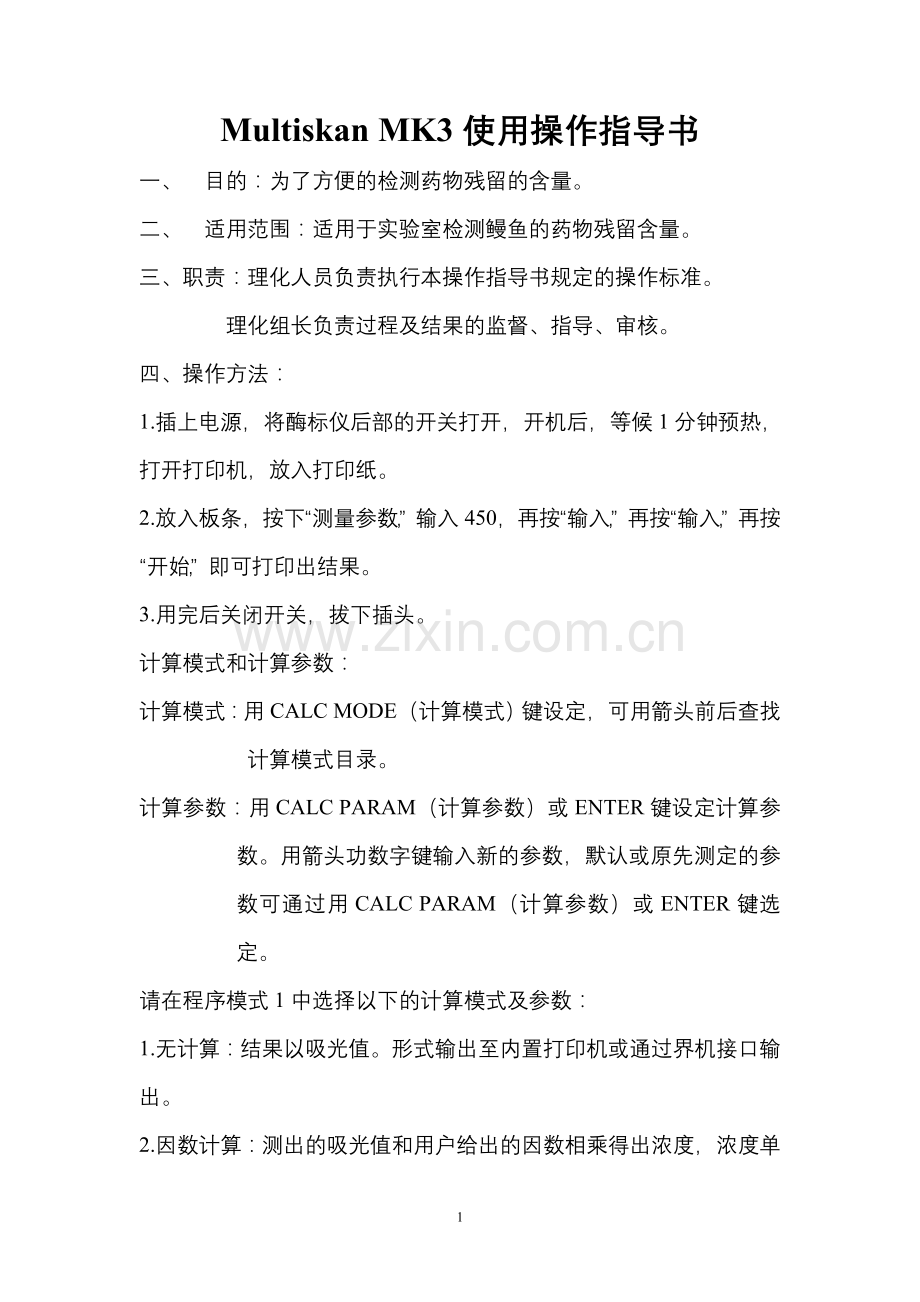

Multiskan MK3使用操作指导书
一、 目的：为了方便的检测药物残留的含量。
二、 适用范围：适用于实验室检测鳗鱼的药物残留含量。
三、职责：理化人员负责执行本操作指导书规定的操作标准。
理化组长负责过程及结果的监督、指导、审核。
四、操作方法：
1.插上电源，将酶标仪后部的开关打开，开机后，等候1分钟预热，打开打印机，放入打印纸。
2.放入板条，按下“测量参数”，输入450，再按“输入”，再按“输入”，再按“开始”，即可打印出结果。
3.用完后关闭开关，拔下插头。
计算模式和计算参数：
计算模式：用CALC MODE（计算模式）键设定，可用箭头前后查找计算模式目录。
计算参数：用CALC PARAM（计算参数）或ENTER键设定计算参数。用箭头功数字键输入新的参数，默认或原先测定的参数可通过用CALC PARAM（计算参数）或ENTER键选定。
请在程序模式1中选择以下的计算模式及参数：
1.无计算：结果以吸光值。形式输出至内置打印机或通过界机接口输出。
2.因数计算：测出的吸光值和用户给出的因数相乘得出浓度，浓度单位由因数单位确定。
浓度根据以下公式计算：
浓度=因数＊吸光值
测量参数、计算参数和计算得出的浓度输出到内置打印机或通过界面接口输出。
计算参数：因数
3.线性标准：用户输入标准品浓度，酶标仪通过这些标准品，利用最小平方法回归一条标准直线。通过标准直可将测量得出的吸光值换算成浓度。
测量参数、计算参数及获得的浓度都输出到内置打印机或通过界面接口输出。
计算参数：标准样品
重复孔数
标准品浓度
标准品孔位
每板可设多至8个标准品，每个标准品可重复至3孔。
标准的设置有以下二种：
1）每板都设标准：
a）用原曲线 b）回归新标准线。
4.标准直线：用户输入已知标准直线的斜率和截距来确定标准直线MULTISKAN酶标仪用以下直线方程式计算浓度：
浓度=A×吸光值+B
A=斜率
B=截距
测理参数、计算参数和得出的浓度被输出置打印机或通过界面接口输出。
计算参数：斜率、截距
5.限值计算：测出吸光值与用户定义的一个限值比较，如结果低于限值，会出现负号“-”。相反。会出现正号“+”。
测量参数：计算参数及以+/-为形式的结果被输出到内置打印机或通过界面接口输出。
计算参数：限值（0.000-2.000）
6.双限值：测出的吸光值与用户定义的两个限值比较。如结果低于两个限值，会出现负号“-”。如结果在两个限值之间出现0，如结果高于两个限值，会出现正号“+”。
测量参数、计算参数和以-/0/+为形式的结果被输出到内置打印机或通过界面接口输出。
计算参数：低限值0.000-2.000
高限值0.001-2.000
7.范围计算：用户定义的数值被分成10个部分，10个部分编号为0-9。测出的吸光度值根据它所在的部分以0-9中的编号反映出来。
测量参数、计算参数和以编号0-9形式的结果被输出到内置打印机或通过界面接口输出。
计算参数：范围值0.000-0.002
8.列减法：第二列的结果减去第一列结果，第四列的结果减去第三列结果，或反之。
测量参数、计算参数和所有时间差值被输出到内置打印机或通过界面接口输出。
计算参数：1-2 3-4 -----或2-1 4-3 ------
9.两点法：用户输入标准品浓度，MULTISKAN酶标仪通过标准品计算出一条线性标准曲线。通过这一曲线，将测得的吸光值转换成浓度。
测量参数、计算参数和得出的浓度被输出到内置打印机功通过界面接口输出。如果线性标准曲线不一致，这种曲线可打印，但结果不正确。
计算参数：标准品数量
重复次数
标准浓度
标准位置
每板可设多至8个标准品，每个标准品可重复多至3孔。
标准的设置有以下二种：
1）每板都设标准：
2）固定标准：使用前一块的标准曲线可选择。如选择固定标准，需在测下一个板前确定a）用原曲线 b)回归新标准线
曲线定量软件
在程序模式中有以下测量模式：
1.单波长：用单波长检测
2.双波长：用双波长测吸光度，第一次检测结果减去第二次结果
3.双动法：在不同的两个时间点上检测吸光度值，第二次检测结果减去第一次结果
4.动力学方法：检测吸光值的变化速度
在程序模式4中有以下测量参数可选：
1.滤光片：在测量模式1、2、3、和4中输入滤光片的波长或波光片号码。
2.空白：
2.1空白种类：以下空白种类可在模式1、2、3和4中选择
1）无试剂空白
2）单孔试剂空白：输入空白孔位置
3）列平均空白：输入空白列号（1-12）；采用列空白值（8个）的平均值为空白值
4）列空白：输入空白列号（1-12）；每行采用各自不同的空白值
5）行平均空白：输入空白行号（A-H）；采用该行空白值（12个）的平均值为空白值
6）行空白：输入空白行号（A-H）；每列采用各自不同的空白值
2.2空白形式：
1）每板都设空白：
2）固定空白：用前一板空白值，若选固定空白，在检测下一板前，需选择a）用旧空白 b）重新设空白
2.3结果形式（在测量模式2、3和4中可选择）
1）最终结果：吸光值的差值
2）全部结果：中间的全部结果（如滤光片1的吸光值，滤光片2的吸光值）
在模式4中有以下计算模式和参数
1.无计算：结果以吸光值形式输出至内置打印机或通过界面接口输出
2. 曲线定量：是S形曲线
计算参数：
计算参数： 允许设2-8个标准品
每个标准品重复孔数： 每个标准品允许1-3个重复孔
标准品的浓度： 输入标准品1的浓度
标准品1的重复孔位置：输入标准品1重复孔的位置
标准品2的浓度： 输入标准品2的浓度
标准品2的重复孔位置：输入标准品2重复孔的位置
每板都设有标准品或固定标准品
单位：无单位U/1,IU/1,mIU/1,g/1,mg/1,mg/d1,ug/1,ug/m1,ng/m1,mmol/l,umol/l,nmol,nmol/l
坐标1：LIN/LIN
坐标2：LIN/LOG
坐标3：LOG/LIN
坐标4：LOG/LOG
在测量结果和数据传送后，用户需选择1，接受结果或2，重设新坐标。
如结果被接受，仪器会处于READY状态，如需重设坐标，需选择新的坐标参数并按下PRINT键，新的结果将输出。如果使用固定标准品，需选择：1.用有曲线或2.使用新曲线。
五、注意事项：
1.注意防尘，防震，远离强磁场，避免日晃直接照射，不要在过湿或温差过大的环境下工作。应在机器两边留出足够的空间以保证空气流通。
2.不要用手触膜测量电路板。
3.必须使柱型传感器复位到槽中。
4.不要折叠测量电路板的联线。
六、维护及故障排除：

错误
原因
建议采取的方法
开机后电源不通

检查电源是否接好，保险丝是否烧断
数据未能通过界面接口输出

1. 检查仪器波特率与计算机的波特率是否吻合
2. 检查两台机器是否使用相同的数长和奇偶设置
3. 检查输送与接收各针设置是否正确
4. 检查两台机器是否使用相同
5. 检查连接线
板错误

1. 检查酶标板是否装在板架上
2. 检查是否有异物阻碍板架
3. 导轨是否干净，有无弯曲，齿形带是否破损
滤光片错误
滤光片轮丢失或错误
将滤光片轮放入插槽，并检查是否正确发装或有无破损
调节失灵
光线强度调节错误
与服务商联系
光线过强
过强光线进入检测器
检查滤光片，与服务商联系
无光线
1. 灯泡烧坏
2. 新安装的灯，灯脚接触不良
1. 换灯泡
2. 清洁灯脚
无中心打印机
并行中心打印机
联接中心打印机
打印机断线
打印机处于断线状态
打开联线开关
无纸
打印纸用完
加纸
打印机不打印

在打印连接和打印机均正常的情况下，请检查以下设置是否正确：1）后置波码开关，将S5的第二位拨向上；2）按“参数”选择第1项中的通讯格式1为打印机格式；3）按第4项内置打印机开关设置为关。
临界值和曲线定量模块丢失

1. 断电情况下，将S5的第四位拨向上，第二位拨向上
2. 开机后，按“参数”键选择至第11项，输入程序模块数3，等待仪器自检完毕
3. 切断电源，将S5的第四位拨向下，第二位拨向上
存储错误
不能存储程序
与服务商联系
求校验和错误
不能安装程序
与服务商联系
方程式错误1-5
临界值方程式错误

方程式错误1
方程式的第一个符号为）
应改为（
方程式错误2
括号数不完整
改完整
方程式错误3
临界值方程式第一个符号不是（或数字符
应改为（或数字符A
方程式错误4
运算符后不是C或数安符
改正
方程式错误5
方程式两个数字符在一起
改正
