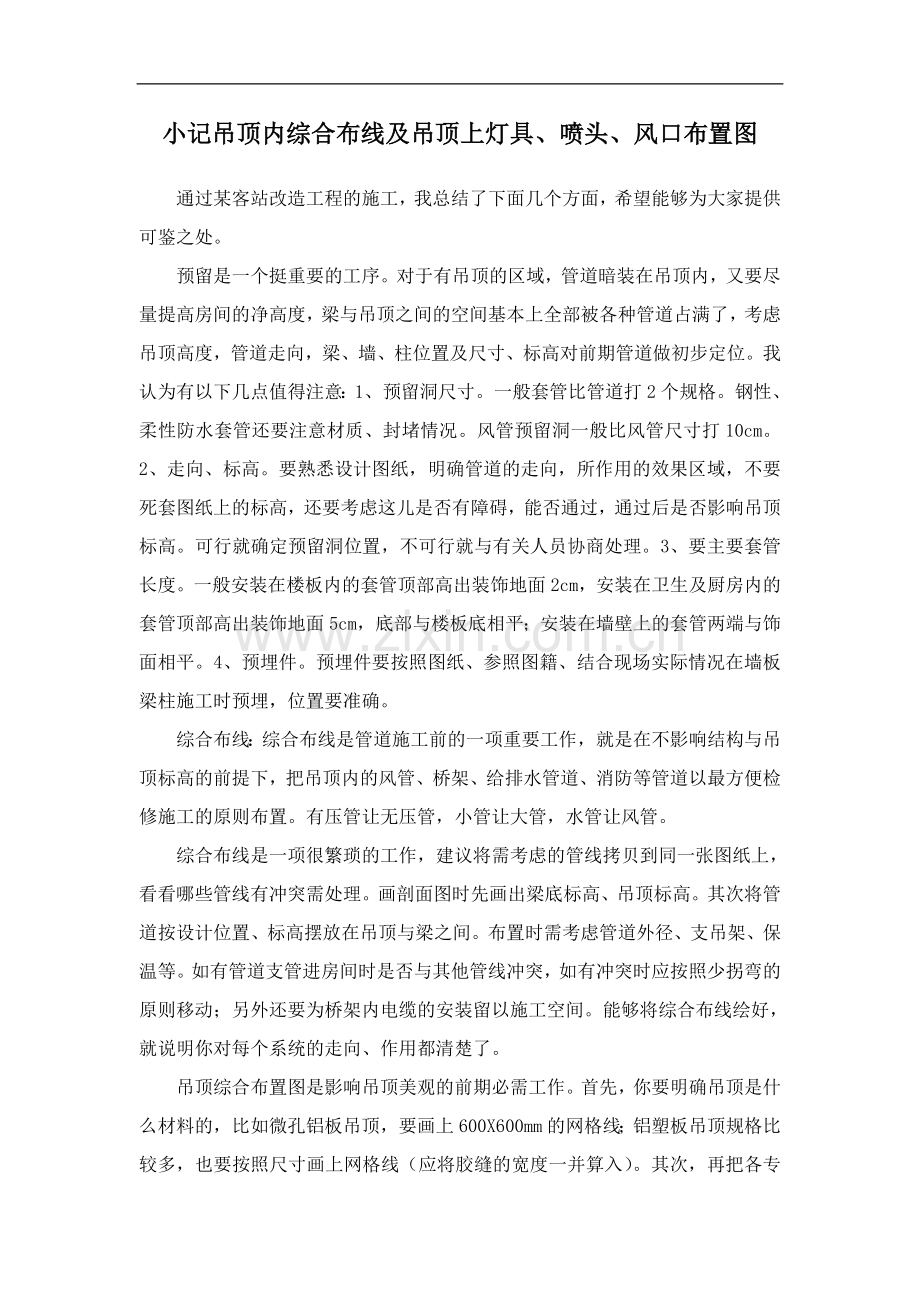

小记吊顶内综合布线及吊顶上灯具、喷头、风口布置图

通过某客站改造工程的施工，我总结了下面几个方面，希望能够为大家提供可鉴之处。
预留是一个挺重要的工序。对于有吊顶的区域，管道暗装在吊顶内，又要尽量提高房间的净高度，梁与吊顶之间的空间基本上全部被各种管道占满了，考虑吊顶高度，管道走向，梁、墙、柱位置及尺寸、标高对前期管道做初步定位。我认为有以下几点值得注意：1、预留洞尺寸。一般套管比管道打2个规格。钢性、柔性防水套管还要注意材质、封堵情况。风管预留洞一般比风管尺寸打10cm。2、走向、标高。要熟悉设计图纸，明确管道的走向，所作用的效果区域，不要死套图纸上的标高，还要考虑这儿是否有障碍，能否通过，通过后是否影响吊顶标高。可行就确定预留洞位置，不可行就与有关人员协商处理。3、要主要套管长度。一般安装在楼板内的套管顶部高出装饰地面2cm，安装在卫生及厨房内的套管顶部高出装饰地面5cm，底部与楼板底相平；安装在墙壁上的套管两端与饰面相平。4、预埋件。预埋件要按照图纸、参照图籍、结合现场实际情况在墙板梁柱施工时预埋，位置要准确。
综合布线：综合布线是管道施工前的一项重要工作，就是在不影响结构与吊顶标高的前提下，把吊顶内的风管、桥架、给排水管道、消防等管道以最方便检修施工的原则布置。有压管让无压管，小管让大管，水管让风管。
综合布线是一项很繁琐的工作，建议将需考虑的管线拷贝到同一张图纸上，看看哪些管线有冲突需处理。画剖面图时先画出梁底标高、吊顶标高。其次将管道按设计位置、标高摆放在吊顶与梁之间。布置时需考虑管道外径、支吊架、保温等。如有管道支管进房间时是否与其他管线冲突，如有冲突时应按照少拐弯的原则移动；另外还要为桥架内电缆的安装留以施工空间。能够将综合布线绘好，就说明你对每个系统的走向、作用都清楚了。
吊顶综合布置图是影响吊顶美观的前期必需工作。首先，你要明确吊顶是什么材料的，比如微孔铝板吊顶，要画上600X600mm的网格线；铝塑板吊顶规格比较多，也要按照尺寸画上网格线（应将胶缝的宽度一并算入）。其次，再把各专
业所在吊顶上外露的东西按照设计位置全部标出，其中风口的大小尺寸很多，也应将大小按比例画出。再次，就是要综合布置各风口、灯具、喷头等的位置了。在此你必须明白每个东西的作用及规范要求，也就是知道布置原则。一般，消防喷头的距离不宜大于3.6m，烟感、温感的数量很少，可以最后考虑的。灯具应首先考虑，因为灯具的照明在吊顶上是最重要的，一定要保持均匀布置，可根据灯具的位置将喷头整体平移稍许距离（喷头一般都有设计富余量的）。风口是调节室内空气的端口，也影响着房间的整体效果。可根据灯具、喷头的布置将风口适当移动。风口一般都是成排成列布置的，移动时需要考虑成排成列及对称性，相互之间的距离也可适当调整，毕竟气流组织的要求没那么严格。最后就是广播、喇叭、烟感、温感及八大系统的信号器。这些东西数量都是很少的，可以穿插入布置图中。在此也要注意相互之间的距离要求，如火灾探测器距空调送风口的水平距离不应小于1.5m。这就做到了各种东西在吊顶上的综合布置，既满足了规范要求又达到了美观。
这些都是要在工程前期就准备的工作，前期图纸会审完了，就要进行此项工作。做好了能在施工中减少不必要的返工，能大大提高施工效率。

徐 瑞 勇
2009-3-26
