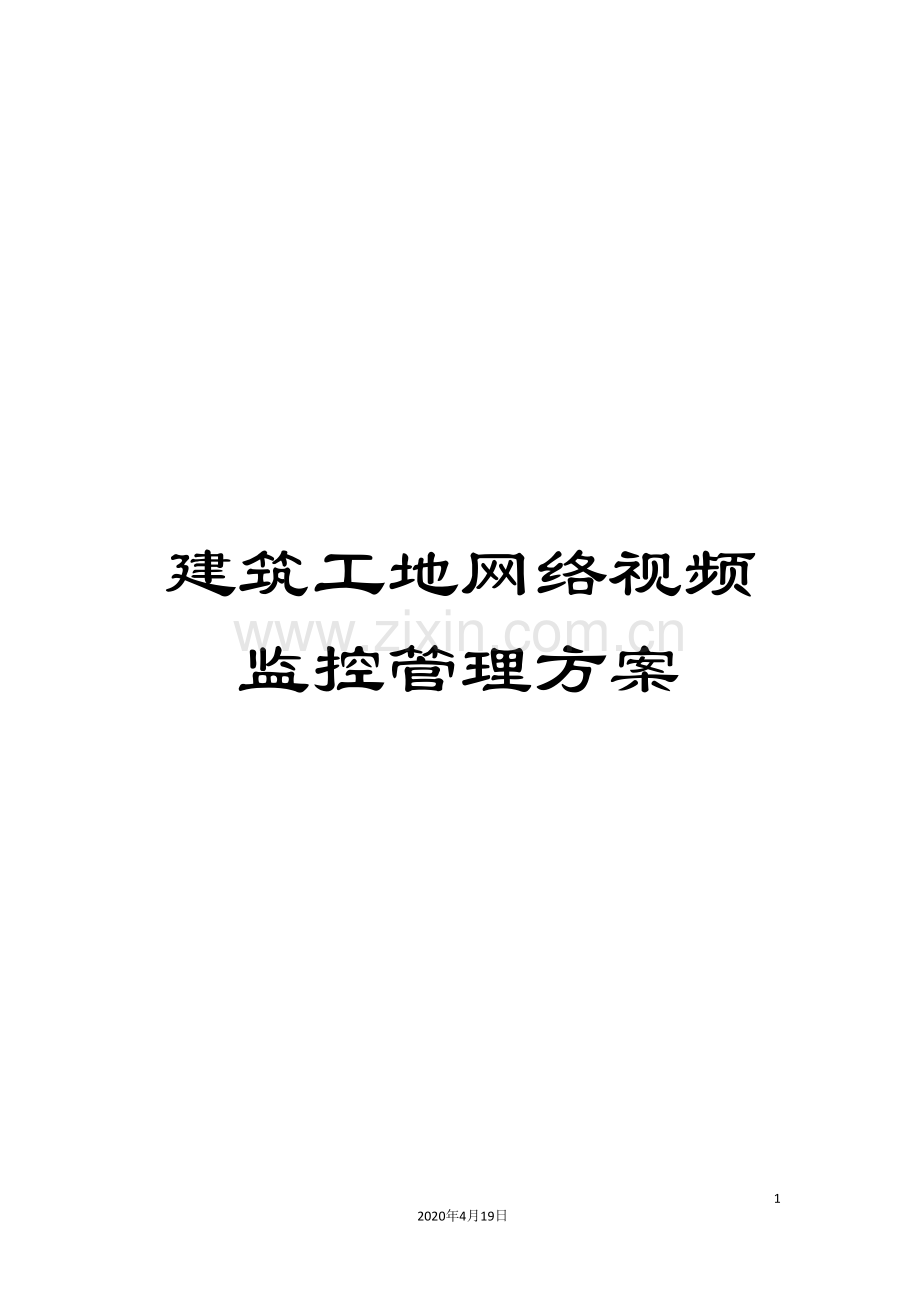

建筑工地网络视频监控管理方案.doc

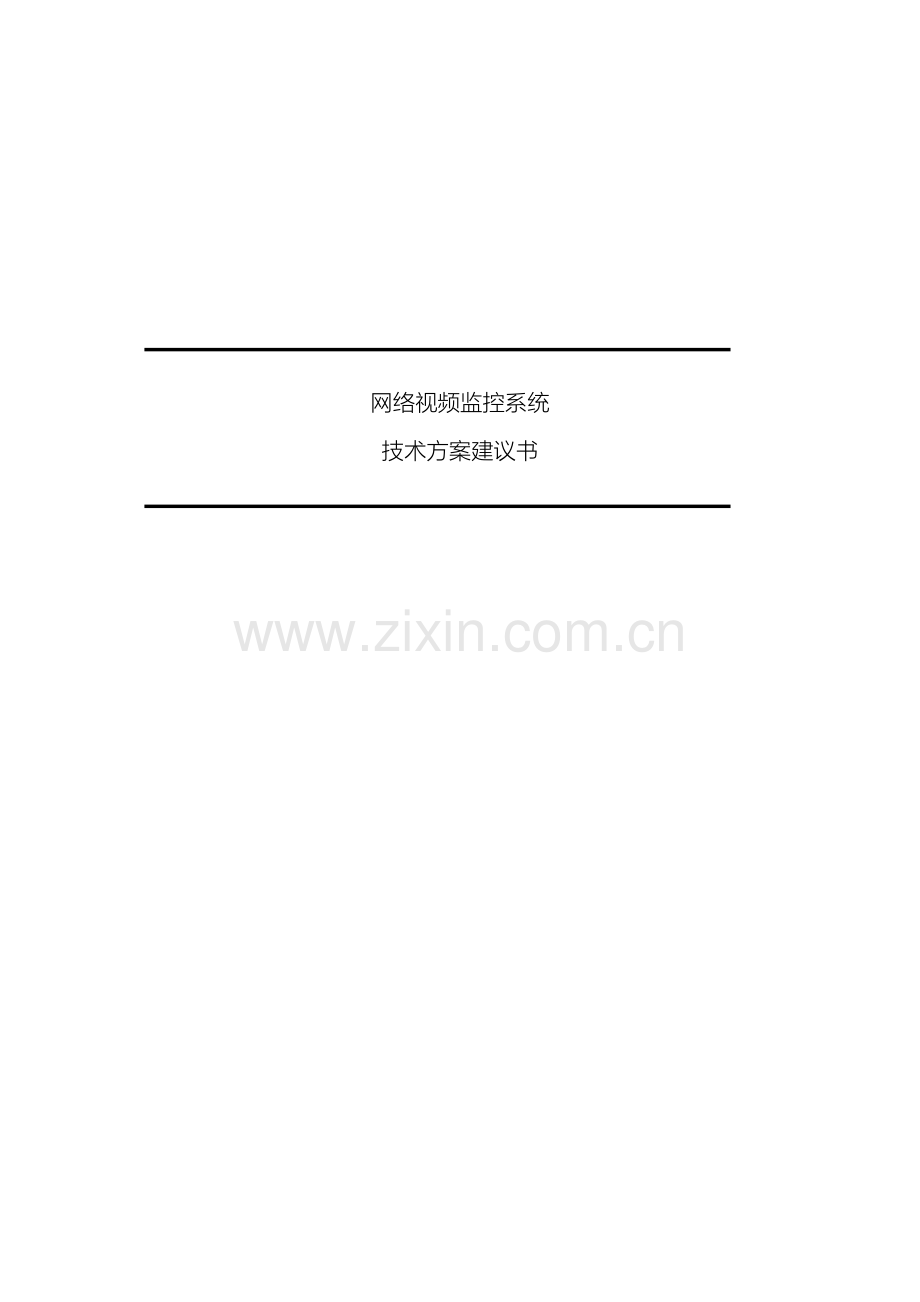

建筑工地网络视频监控管理方案342020年4月19日文档仅供参考，不当之处，请联系改正。网络视频监控系统技术方案建议书 1. 前言随着社会经济的发展，如何监管各个地市的建筑施工工地，包括工地的施工管理、质量管理，已经提到建设厅对建筑工地的可视化管理日程上来了。同时各个县级建筑实验室的可视化管理，对提高建筑材料试验的公正性，对远程网络化监控管理也有非常迫切的需求。为了更好地监管建设工地的质量和施工管理，建设厅将对各个建设工地以及各个县级实验室进行网络化远程视频管理。过去，工程现场只能由工程项目经理进行生产管理，各个地市的建工处的建筑工程监督部门需要到工地进行质量和工程监督，非常费人、费时，也非常不方便。分散的地理位置使得很难对所有的工程项目行使有效的监督、监管。现在随着网络技术和计算机技术的发展，高速宽带技术已经使得远程视频实时监控得到广泛应用。建设厅、建工处、开发商、以及施工企业的管理者在办公室、家中任何有宽带接入的地点，即可实时监控工程现场的情况。本方案采用了国际上先进的基于IP网络的数字安防产品，为使用者提供功能齐全、应用新颖、投资合理的网络视频解决方案。在本次设计中充分体现出可持续发展的理念，利用网络技术及数字图像处理技术提供多种综合服务功能。利用网络（LAN）扩展传统模拟CCTV系统和现有的报警系统，利用现有网络（宽带网）建立数字化视频监视系统能够为用户节省费用，而且能够完全达到用户对安全的要求。2. 客户需求分析2.1. 需求情况l 整个网络远程可视化监管系统采用数字方式l 采用专网传输l 前端摄象机1500台，分布在整个江西省各个建筑工地以及县级实验室，采用编码设备，编码格式要求CIF或4CIF。l 中心采用解码设备，上电视墙（9孔）、操作台、控制键盘、客户端等l 存储要求所有摄像机每天24小时录像,保存7天。2.2. 网络环境网络环境如下：l 前端租用电信运营商的接入，能够采用ADSL(单路视频)或光纤（多路视频或要求4CIF图像质量）l 监控管理中心到租用光纤l 要求其汇聚层交换机支持组播管理l 详细内容请见设备网络机制文档2.3. 远程视频监控系统要求远程监视、控制、录像文件本地存储，远程调用等3. 设计规范根据贵方项目的要求和国家有关法规的要求，我们经过认真研究、分析设计本系统方案。该系统具有性能先进、质量可靠、经济实用等特点，而且该系统具有方便扩展、与其它信息系统实现无缝连接的能力。为实现安防系统的可视化管理奠定了基础。依据、参考的相关规范包括：l 工业电视系统工程设计规范GBJll587l 远动设备终端通用技术条件GB/T16435-1996l 中华人民共和国安全行业管理规范l 软件工程国家标准l 中国电气安装工程施工及验收规范l 安全防范工程程序与要求GA/T75-94l 安全检查防范系统通用图形符号GA/T74-94l 社会公共场所安全防范工种设计规范l 民用建筑电气设计规范JGJ/T16-92l 公安部、公安厅技防办有关文件规定。l 中华人民共和国公共行业标准（GA/T70-94）l 安全防范工程程序与要求（GA/T75-94）l 电气装置安装工程施工及验收规范（BGJ232.90.92）l 民用闭路监视电视系统工程技术规范（GB50198-94）l 民用工业建筑电气设计规范（GJT16-92）l 电视系统视频指标（CCTR RECOMMENDATION 472-3）4. 设计原则4.1. 标准化网络视频监控系统就是要实现在网络系统上的图像传输和共享。本系统采用的产品均遵循网络协议和传输标准的要求。4.2. 可扩展性由于用户以后的需求会不断发展，监控数量将随之扩大，只要增加前端设备和升级软件，不用添加其它附加设备，以保证用户的投资。为了适宜未来系统扩展的要求，系统在满足现有功能的基础上预留足够的设备容纳性以便系统扩充之用。系统中控制部件（软、硬件）采用集中式结构、嵌入式等技术措施，能够方便灵活的进行扩充，充分保证系统在将来的适应性。灵活的组网方式，方便被监控点的增加。几个视频监控系统能够作为子系统组成更大的视频监控系统，可按多级组网的方式，形成大规模的监控网络，高一级监控中心能管理和监控低一级监控中心的运行。4.3. 可用性和可靠性我们的方案在充分考虑用户实际情况的基础上，选用AV1320e-T作为视频服务器，采用了嵌入式的操作系统，减少了其它因素造成故障的可能性。 4.4. 易用性软件使用界面良好，用户安装相应软件（iDVR Ver3.0）后就可进行实现监控，完全智能控制，不用单独设置。系统能够很方便进行软件升级，保证用户投资。系统采用的软件，包括：服务器软件和客户端软件，均为客户提供升级服务。可调节图像质量与带宽占用，系统采用MPEG4硬件编解码，能够根据用户需求调节帧数、分辨率、图像质量等。带宽可码流，支持64K-2048Kbps的传输码率多种图像浏览方式，包括单画面、四画面、九画面、十六画面多种浏览方式。系统建立基于B/S架构(即WEB)的组网技术，能够方便灵活的使用。4.5. 开放式结构软件能够与第三方系统相融合，能够读取第三方系统的相关数据，也能够为第三方系统提供其需要的相关数据，提供SDK（二次开发包），具有开放式结构。4.6. 可靠性具有设计独到的视频流量管理功能，保证网络通畅。实行操作权限管理，保证统一、规范管理。系统具有自诊断功能。系统的平均无故障工作时间MTBF100000小时。4.7. 完善性l 具有强大的视频、音频和数据告警功能当某台摄像机发生移动侦测报警时，系统可实时启动录像，或驱动云台前往预置位实时监视。当发生报警时，能把报警信息以短消息形式发送到指定人员手机，或以E-mail方式发送到指定管理员的信箱中。l 功能完善的录像管理体系：系统可选用手动、移动侦测、告警、定时录像四种录像方式；提供指定周期的滚动删除功能，有效防止存储空间耗尽。同时可提供分布式网络存储功能，与网络内其它服务器，或IP-SAN紧密结合。l 系统具备完善的控制功能系统设权限管理，对不同级别的用户给予不同的权限，有效防止越权操作。4.8. 实时性视频延时小于0.5S。4.9. 良好的硬件平台系统硬件平台为嵌入式设计，高实现高度一体化、高度工程化，便于施工、安装、调试。4.10. 良好的软件平台系统的软件操作简便、模块化结构，能应用于Windows /NT/XP等操作系统。5. 网络视频服务器的概念l 压缩使用高速AD转换器将模拟视频信号转换为数字信号；（MPEG4）方式压缩编码l 网络传输使用标准TCP/IP协议。l 辅助功能视频服务器配置有DI/DO（报警输入输出）端子，音频输入输出端子。l 解压缩一种方式是经过专业的软件将图像在普通计算机中显示；另一种方式是经过硬件将图像还原为模拟视频信号在视频监视器上显示。l 嵌入式操作系统作为实时操作系统（RTOS），嵌入式操作系统能够为CPU提供长时间、连续工作、自恢复功能。RTOS为设备长时间可靠工作提供了保障。与Windows不同，RTOS是专门为工业、军事等要求计算机系统具有高度可靠性使用环境开发的操作系统。6. 系统的设计思想该系统是一个典型的分布式系统。彼此相对分散。这个系统结构对于使用传统模拟系统来讲是非常困难的。解决这个问题需要新建设一个开放式的软件平台和相应的硬件设备，因此，我们推荐使用北京先进视讯科技有限公司专业的网络视频解决方案iDVR系统平台以及AV1320e系列、AV2300系列网络视频服务器，完成多系统、多任务综合处理、分布式、高度安全的网络视频监视系统。远程安全监视系统的最基本的要素是网络。随着IP网络的不断扩容，我们利用网络运营商提供的宽带服务完成网络化、数字化、智能化的自助银行远程安全监视与服务系统成为可能。6.1. 网络化结构-“一线多能”网络化的好处是视频、音频、数据能够在一条网络线缆内同时传输，解决了传统布线一种电缆仅仅能够传输一种信号的问题。图表 1 一线多能前端摄像机直接接入网络视频服务器。模拟视频信号转换为标准的IP包，经过TCP/IP网络传输数字视频，不再需要经过传统的布线，如光纤、同轴电缆等等。这个结构能够利用系统已经具备的LAN布线系统极其方便的传输视频信号。打破了传统布线的点对点方式，有效地节省用户的前期投资以及后期的线路维护工作投资。即使是需要新敷设线路，其链路所需要的线缆量以及线缆敷设、维护的工作量也较模拟系统小得多。6.2. 网络化结构-方便日后扩展网络化结构使得日后系统的扩展工作变得极其容易。我们仅仅需要找到一个信息点（网络接入点）就能够，不必再敷设任何的电缆。6.3. 嵌入式操作系统-免维护网络视频服务器使用嵌入式操作系统，系统的稳定性能、安全性能极高。经过网络，用户能够方便的进行远程的管理以及固件的更新。6.4. 分布式结构-系统更加安全由于每一个设备均以分散的方式安装于远端的摄像机端，即使单个设备发生了故障也仅仅是影响到这个设备，而不至于影响整个系统。传统的DVR系统实际上还是一个集中控制系统。所有的摄像机信号必须连接到DVR主机。一旦DVR主机失效，整个系统就会崩溃。因此我们说分布式网络化数字视频系统的这些特点是传统的DVR（数字录像机系统）所无法达到的。6.5. 分布式存储-系统更加灵活iDVR基于B/S（浏览器/服务器）结构，这种结构提供多服务器服务，允许客户根据实际需要灵活的配置存储和管理服务器。存储服务器（Archiver）能够在目录服务器（Directory）的管理下任意的分配和切换需要存储的摄像机图像。我们能够理解为存储服务器与摄像机的关系是“软性”关系。这一点与DVR完全不同。DVR所能够存储的摄像机图像仅仅是经过物理方式连接过来的图像，不能够试图连接其它摄像机。因此，iDVR能够为系统提供更多的灵活性。6.6. 分布式存储、分布式观看-更加方便使用iDVR的客户端能够分散在LAN的任何地点，数量没有限制。假如不对客户端的权限进行限制的话，那么每一个客户端都能够观看所有网络上的图像。这一点是DVR系统当前的技术所不能够达到的。当前的DVR系统同时可登陆的用户数量不会超过5个，在多于这个数量级时，系统的速度会明显下降，表现的现象为：图像刷新速度下降、丢帧。图表 2 分布式系统iDVR的B/S结构以及多服务器结构有效的解决了这个问题。6.7. 强大的多点组播-更加灵活的网络机制图表 3 多点组播图像存储和图像浏览能够同时进行。6.8. 单元总结本设计方案的核心部分是iDVR软件。这个软件基于B/S（浏览器/服务器）结构，运行在Windows /XP平台，具有多服务器结构，系统能够管理数千只摄像机。摄像机与摄像机之间、摄像机与服务器之间、摄像机与用户之间没有地理位置的界限。7. 网络视频管理系统的管理策略7.1. 视频编码器具有智能编码功能先进视讯公司开发的网络视频编码器产品具有智能编码功能，在视频画面变化率很小的情况下，编码器能够智能识别，能够以较低的帧率（几帧/秒）传输视频图像，这样能够有效地减低网络带宽要求并大量节省网络中心存储的容量。而当实时视频图像变化率变大后，编码器会自动调整帧率到实时状态（25帧/秒）。这种编码器的智能功能在晚上有效节约存储空间非常有效。7.2. N1故障备份机制为了保障系统的稳定、可靠运行，能够设置故障备份服务。当iDVR服务器中的转发、录像、网关服务出现故障的时候，能够iDVR系统平台服务器采用N+1的备份方式，即：N台网关服务器用1台备份服务器。系统机构图如下所示：图表 4 N1故障备份机制示意图备份用服务器需要安装网关服务、录像服务、转发服务。同时需要把前端设备配置界面中：连接1下的 “服务器IP1”设成指向网关的地址；“服务器IP2”设置成备份用服务器的地址。设备链接服务器的重试次数设为“2”。设置成功而且设备连接到服务器IP1上之后在录像管理项添加相应录像计划，添加完成之后需要把服务器IP1上的网关服务停止，设备会自动连接到服务器IP2上，连接成功之后再添加相应录像计划；添加成功之后把服务器IP2停止，设备会再回到服务器IP1上；启动停止的录像服务。录像和网关的备份工作完成。这时如果前端视频服务器设备与主网关服务器失去连接。设备会自动连接到备份用服务器，同时录像启动，完成录像的冗余备份工作。设备会在2分钟左右完成录像的冗余切换工作。（时间视网络情况而定）。7.3. 系统自愈合能力故障切换服务保证了系统内的各种应用在出现故障时依然能够继续工作，在故障排除后，iDVR系统自动（或）手动恢复到故障前的状态。备份服务器上链接的设备会自动切换到原来的工作服务器上。7.4. 特殊的设备寻址能力对于一个运行于IP城域网的报警与监控技术系统来讲，其所面临的网络环境要较单一物理网络复杂得多，它可能不但仅是一个城域网，还有可能是城域网与自建私网的组合。同时整个系统容纳的视频流的数量是巨大的，集中式的视频流管理和处理机制就会面临动态IP问题、组播问题、设备过路由跨NAT（网络地址转换）问题、视频流管理和转发服务器处理能力问题以及因网络“聚焦效应”带来的网络瓶颈问题等等。在这种复杂网络环境下，除前面说提到的软件管理平台必须有分布式、多服务（或多中心）、故障服务能力之外，编码设备也需要具有特殊的机制以适应大规模、复杂环境下视频流传输工作。这个特殊的机制就是“前端编码设备主动寻址”。当前的网络视频管理平台（软件系统）绝大多数使用被动寻址的方式在管理服务器和编码设备之间建立联系，即服务器要知道前端编码设备(如PC-DVR，嵌入式DVR或网络视频服务器)的IP地址或由DDNS(动态域名解析)提供前端设备的IP地址。为解决若干编码设备或一群编码设备联网问题，我们需要建立一个中间件-视频流管理和转发服务器（Stream Server）。这个服务器具有强行“唤醒”能力，完成与每一个编码器强行建立联系的任务，同时负责将视频流按需发送到观看目的地，我们称之为-转发。拓扑图见下图：图表 5 转发服务示意图经过上面的拓扑图我们能够发现，在编码设备处于动态IP环境时，中间件服务器（Stream Server）是否能够找到编码设备取决于第三方的DDNS服务。经过上面的理论分析，我们能够得出这样的结论：这种依赖于“第三方服务的联网方式”的可靠性完全取决于第三方的DDNS服务器的工作状态。如果这个DDNS服务器服务出现问题，所有的编码设备就全部在系统内消失了。因此，这种被动式的联网方式不适用于完全部署于IP城域网的城市级别报警与监控技术系统，仅适用于单一物理网络内的联网任务。当然，除这个主要因素之外，这种联网方式不能部署多服务（多中心）故而不能有效地分散网络“聚焦效应”带来的网络瓶颈问题以及不支持故障服务切换等特殊的管理策略。解决大型联网系统的关键技术是“主动寻址”服务。拓扑图见下图：图表 6 主动寻址服务示意图经过上图能够看到，编码设备始终寻找一个固定的IP地址，这个IP地址处有视频流管理服务器（我们称为网关服务、转发服务和目录服务）。这个IP地址事先保存在每一个编码器程序内，我们称之为远程IP（Remote IP）。经过这种机制，我们甩掉了第三方的DDNS服务，系统的可靠性由过去的不可控变为可控。这种机制对于网络视频来讲具有革命性的意义。编码器具备这种机制后，很多困扰依赖第三方服务的联网方式中的问题就应迎刃而解了。如DDNS服务问题、编码设备过NAT问题、多服务（多中心）问题、故障服务问题等等。图表 7 设备过NAT（网络地址转换）示意图图表 8 网关故障服务示意图7.5. 网络存储服务在监控中心机房内，原则上拟经过网络存储构架（IP-SAN等）为重点监控点的视频流（4CIF=704x576分辨率或 CIF=352*288）提供平均15天（每天24小时录像）的大容量网络存储。存储空间的管理由平台中央管理中心和专业存储设备制造厂商提供的存储管理系统共同负责。存储容量能够根据需求进行详细计算。将适用IP-SAN（存储网络）解决大容量存储带来的图像检索、负载均衡、以及重要图像备份等问题，同时使用生命周期管理（ILM）对存储的图像信息进行使用频率分析，提高存储效率。存储方案中将采用磁盘存储和磁带存储相结合的方法，在保证存储时间、效率、可靠性前提下有效减少投资。8. 系统能够完成的功能8.1. 网络化图像传输在园区专网内，任意一个授权用户都能够经过浏览器均能够观看来自现场摄像机的实时图像。每一个授权用户能够观看的图像在数量理论上没有限制。8.2. 多存储服务器图像记录图像记录由若干个Archiver（存储服务器）进行管理，利用磁盘阵列设备记录图像。图像的存储是灵活的、分布式结构。这一点对于要求长时间、大容量记录场所至关重要。多个Archiver提供几千支摄像机连续24小时记录要求。8.3. 图像回放网络内的任意授权用户能够经过Archiver（存储服务器）回放其授权范围内的任意图像。8.4. 图像监视网络内部的操作员经过显示器以及模拟监视器能够观察所有摄像机的图像。8.5. 虚拟矩阵系统支持软件方式完成的“虚拟矩阵”（Virtual Matrix）功能。支持经过AV1320R解码器将来自远端的网络视频信号还原为模拟视频信号，利用模拟监视器（电视墙）来显示所有的远端摄像机的画面。支持使用软件代替模拟硬件矩阵，完成图像的矩阵切换功能。当然，也支持点-点的给予硬件的还原。8.6. 图像输出支持各种格式的图像、图片输出。图像能够制作为光盘，使用标准的播放软件播放。8.7. 图像远程传输如网络已经连接到公网，那么公网内部任意授权合法用户均能够登录到iDVR服务器，经过服务器远程观看现场图像（授权范围内）、历史记录图像。8.8. 报警管理iDVR能够管理AV1320e-T或AV2300e-T编码器的输入节点。每一个AV1320e-T或AV2300e-T具有3个独立的输入节点。这三个输入节点能够连接传统的入侵探测器，如门磁、红外运动探测器等入侵检测设备。这样，经过iDVR的报警管理功能，用户不必再额外安装专门的报警管理系统。在发生入侵时，iDVR会自动记录现场情况，调用相应的摄像机，以声、光、短信等方式通知值班人员。iDVR具有同时处理多任务能力，对于多个地方的同时报警情况也能够及时处理。9. 解决方案9.1. 系统结构（前端子系统）根据网络状况提供的设计方案：网络拓扑图见下图：图表 9 总体结构说明：每个监控点，经过AV2300e-T进行编码（4CIF图像质量）或AV1320e-T（CIF图像质量）后，经过IP网络传输到监控中心，进行管理；在授权用户能够经过客户端登陆中心管理服务器来浏览和进行前端摄像机的运镜控制。实施的方案如上图：l AV2300e-T / AV1320e-T提供视频压缩、打包。l AV2300e-TA / AV1320e-TA提供双向的音频对讲，可选。l AV2300e-T / AV1320e-T的报警输入能够连接报警系统进行联动。l AV2300e-T / AV1320e-T的继电器输出端子能够控制磁卡门的强行关闭。9.2. 监控中心拓扑图见下图：图表 10 监控中心监控中心配置iDVR目录服务器(中心管理服务器)，将所有监控点建成了一个完全基于网络，功能非常强大的网络视频系统。实现了园区的联网监控管理。Archiver提供图像的存储、回放服务。每一个Archiver服务器可支持多个摄像机图像存储、浏览。这多个摄像机能够是网络内的任意位置的摄像机，不必按照顺序或区域设置。在监控中心为了保障系统的正常运转，中心的目录服务器和录像服务器都采用双机热备份方式。网络内的授权用户都可经过登陆iDVR目录服务器查看各自授权的任意一路图像及录像文件。整个建设厅远程视频监控系统，经过租用电信运营商的IP网络进行联网，实现了授权客户随时随地上网来浏览图像的要求，若有报警则在监控中心能够对报警点进行声光报警和录像，并能够联动道110 指挥中心或直属派出所，能及时地处理报警信息。所有的模拟摄像机的图像数字化、网络化，并经过TCP/IP协议接入IP网络。经过强大的服务器以及数据库对网络上的视频流进行管理。因此我们认为AVinfo iDVR软件非常适合作为本系统的完整、专业的解决方案。AVinfo的iDVR（Ver3.0）版本软件具有管理几千个视频流的能力，支持多服务器结构，客户端的数量理论上没有限制。固件（firmware）升级免费并能够经过网络远程进行。所有的维护、参数设置全部经过网络远程进行。9.3. 系统管理网络内合法用户能够按照它的级别权限使用IE浏览器，经过登陆Server观看摄像机图像。系统管理员实现站点管理，设备管理、用户管理等各项管理，包括配置、修改、删除等。站点管理，自动搜索并显示设备服务器、转发服务器、录像服务器的信息，包括名称、IP地址，可修改站点名称，可删除无效站点。设备站点下会显示所有曾经出现过的设备，若不再使用某设备，可将其删除。提供4种用户类型，包括管理员、超级用户、一般用户和浏览用户，分别授予不同的权限范围，同一类型的用户又能够设置更具体的权限，共有64级，以各自的用户名和密码登录。能够单独为各个用户分配镜头组和电子地图。设备管理提供编码器、解码器、矩阵及附属设备等的增加、修改、删除及参数配置，以及设置某编码器归属哪个录像站点。能方便地设置电子地图，布置镜头，并将地图分配给用户。设备分组将系统中的镜头进行分组管理，便于监控管理。可将整个组的设备一次性地分配给某个用户，而不必一个个地单独配置。完善的日志管理，对各个用户的操作进行不可人为修改的记录，以备查询。由于网络视频系统的传输方式是组播，网络内的编码器在没有客户浏览时并不向网络发送视频流，仅仅发送数量非常小的监听IP包，因此网络内部的码流压力并不是很大。同时，我们使用了若干个分布式Server以及对应的具有组播管理功能的交换机对组播进行管理，这样有效的降低了各个区域之间的网络压力。9.4. 图像存储使用多录像服务器（Archiver）。视频信号即使在压缩之后其数据量也是非常大的。以1500个摄像机测算。MPEG4平均码流（CIF格式/25帧/秒数据量）0.5M/s。7天（每天24小时）1500个摄像机的数据量：(0.5Mbps/8)x3600(s)x24(h)x7(day)x1500(cam)= 56700000 MByte57TBMPEG4平均码流（4CIF格式/25帧/秒数据量）2M/s。7天（每天24小时）1500个摄像机的数据量：(2Mbps/8)x3600(s)x24(h)x7(day)x1500(cam)= MByte226TBiDVR已经充分的考虑到了这个问题。iDVR提供多个Archiver以及FOS Service（故障切换服务）。系统能够以分布式结构构建。系统规划者能够将整个系统划分为若干区域，每一个区域由一个Archiver负责。这样充分的降低了系统的风险。图像的存储能够由每一个独立的但彼此相互关联的Archiver负责。我们能够理解为把一筐鸡蛋分别放置在多个篮子里。以规避风险。iDVR规划的Archiver的数量没有限制。另外，每一个Archiver负责管理的摄像机(camera)是经过软件指定的，用户能够灵活的将某个（或某些）摄像机调入或调出某个Archiver，将这个（或这些摄像机）划入另一个（或几个）Archiver进行管理。我们能够理解为摄像机(Camera)与服务器（Archiver）之间的关联是“软性”的连结。10. 系统设备综述10.1. 网络视频服务器-AV1320e-T/TA采用ADI DSP处理器实现音、视频压缩编码，图像编码符合MPEG4标准，实现低码率下的高质量图像的传输，支持标准网络协议，适合各种网络环境，配合iDVR软件可组成基于IP的适合各种行业需的网络视频管理系统。视频输入1路视频输入,1Vpp-75欧姆(NTSC/PAL)连接口BNC 阴性压缩基于MPEG4分辨率QCIF、CIF、2CIFH（Half D1，仅限于AV1310和AV1320）PAL制式像素：176x144到352x288到704x288NTSC制式像素：176x120到352x240到704x240传输帧率每秒1-25帧（PAL，可设置，其中AV1310 2CIFH约1520帧/秒） 每秒1-30帧（NTSC制）带宽从32kbps 3.2Mbps可设图像标准NTSC或PAL自适应音频双向输入：-46至-3dBV, 1K欧姆，单声道编码ADPCM（22kbps）接口RCA（标准莲花插头）串口端口RS-232或422/485 2/4线接口可插拔式接口功率电源电压12VDC 10%功耗最大6瓦（12VDC时最大500mA）常规I/O报警输入3路干节点输入（AV1304支持8路）报警输出1路DO输出（AV1304支持8路）接口可插拔式接口网络接口标准以太网10M Base-T连接口RJ-45协议UDP/IP 、TCP/IP、 Multicast、PPPoE其它OSD支持时间日期、支持汉字显示升级支持网络升级（使用AV1320配置工具）环境温度-10 70 湿度70时95%不冷凝管理设置远端使用AV1320-Configurator（专用配置工具）经过局域网进行配置典型连接多个AV2300产品与iDVR服务器相连10.2. 网络视频服务器-AV2300e-T/TA采用TI DSP处理器实现音、视频压缩编码，图像编码MPEG4和H.264可选，单路产品图像格式能够支持从QCIF、CIF、2CIFH到4CIF，实现低码率下的高质量图像的传输，支持UDP、TCP、组播、PPPoE等多种网络协议，适合各种网络环境，配合iDVR软件可组成基于IP的适合各种行业需要的网络视频管理系统。视频输入1路视频输入（AV2300）连接口BNC 阴性压缩MPEG4/H.264可选分辨率从176144到704*576（QCIF、CIF、2CIFH、4CIF）传输帧率每秒1-25帧（PAL，可设置，全实时）带宽从16Kbit/sec至 4Mbit/sec可设图像标准NTSC制或PAL制自适应音频双向1路双向语音ADPCM压缩编码（22kbps）接口RCA莲花插头串口电平端口1：RS232端口2：RS-422/485 2/4线（独立）接口端口1：DB-9端口2：可插拔式接口功率电源电压12VDC 10%功耗最大6瓦（12VDC时最大500mA）常规I/O报警输入4个干接点输入报警输出2个中继点输出 (最大48VAC/DC 100 mA )接口可插拔式接口网络接口标准以太网10/100Base-T 连接口RJ-45协议传送：UDP/IP，TCP/IP，或组播IP其它： PPPoE其它OSD支持时间日期、支持汉字显示升级支持网络升级（使用AV1320配置工具）环境温度-10 70 湿度70时95%不冷凝管理设置远端使用AV1320-Configurator（专用配置工具）经过局域网进行配置典型连接多个AV2300产品与iDVR服务器相连10.3. iDVR（Ver3.0）网络视频管理、存储、配置软件10.3.1. 监控可经过计算机显示器显示图像，也可经过解码设备在电视墙显示；系统支持虚拟矩阵功能，为每一个解码设备指定多个编码设备进行音视频自动切换；提供单画面、4画面、9画面三种视频实时显示界面，双向语音传输，可经过点击编码器名称方便地播放图像；支持多个客户端同时监控一个监控点的图像；分组监控，可设定不同的用户及级别，分配不同的监控点（同一个镜头能够划归多个组）；分级监控，根据不同的权限级别，级别高的可抢先对监控点进行控制，如对摄像机进行遥控、辅助设备控制、矩阵控制等；可连接控制云台解码器(或球机)、DO输出控制，PTZ当前仅支持Pelco-P协议；可连接控制其它RS485/232接口设备，例视频切换矩阵等。当前支持的矩阵协议有PelcoCM6800、SE1608D、VAS_24_32、Pelco97xx、AD/AB系列矩阵、Vicon Vps1466、Vicon Vps1422；摄像机远程控制功能：可对权限范围内的摄像机进行远程控制，包括镜头上下左右移动、镜头缩放、光圈调整、调焦（摄像机支持此功能），对球机可设定99个预置位（4个预置快捷方式），。音频控制功能，支持一个视讯终端与所监控的其中一个监控点进行点对点实时双向音频通信。轮跳功能，可按照操作人员设置的周期，自动对某一组内的各个监控对象进行轮循监控显示（只限单画面轮循）。电子地图功能使得监控点的分布一目了然，可经过鼠标点击，方便地观看目标点的图像。AVinfo设备支持QCIF、CIF、2CIF、4CIF、HalfD1 等多种图像格式，支持PCM（128kbps）、GSM（13kbps）语音；支持PAL和NTSC两种视频模式；对每一路图像显示的亮度、色调饱和度、对比度、帧数、图像质量、传输速率等可单独调整。可经过警报管理设置各种警报和处理方法，报警支持种类包括DI事件和移动侦测，事件联动包括录像、DO输出和发送消息。对于报警录像，可设定录像长度和提前录像时间。10.3.2. 录像及回放 提供分布式录像服务，因此可同时录像的镜头数量不受单一服务器的限制；录像站点可分布在多台计算机或服务器上，每个站点管理一定数量的编码器，一个编码器不能同属于多个录像站点；可进行手动录像、一次性计划录像和长期性（每周、每日）计划录像，可设定计划的起止日期，对于录像计划周期内临时性的取消录像，可经过设置计划的是否有效来控制。可设定录像文件存放路径及存放时间，可对计划进行修改、删除等操作，录像计划可供查询；录像可设定有声音还是无声音，有按视图与不按视图录像两种录像模式，不按视图时可自定义录像参数。录像文件按日期、编码器自动生成文件夹及文件名；当前录像存放格式只是单一类型，只能用专门的播放工具播放，不支持其它播放模式；方便的本地及远程录像查询和回放功能，支持基于时段、对象的选择回放，支持从1/4至8倍速的有级调整回放速率，支持暂停、重播、拖拽式时间控制（尚待完善）。支持多个用户同时观看同一个录像文件的不同时段的录像。录像日志和回放日志能够查看用户登录和使用情况。10.3.3. Specific Features： 使用PC操作平台(Windows /XP & MSQL) 可扩展 每个服务器可支持多个摄像机 无限制的分布式的服务器数量 FOS（故障切换服务）（选件另行收费） VM虚拟矩阵（选件） 报警管理（选件另行收费） 传统矩阵控制 多站点同时实时监视 可在任意影射服务器存储(SAN, NAS, etc.) 在NAS或其它媒介上根据时间表复制资料 多站点同时存储 按照事先预定 随机进行 支持多批视频服务器同时升级 连续、计划或基于事件的记录 实时监视和存储独立进行 支持移动侦测11. 系统综述由于AVinfo的iDVR具有相当的灵活性、安全性，当系统日后接入到千兆、万兆网时非常的方便、安全。分布式、网络化视频是CCTV（电视监视系统）系统的必然发展方向。分布式、网络化、高度的安全性使得客户日后系统的扩展、升级异常的方便；FOS（故障切换服务）功能使得系统非常稳定。所有的这些特点越来越老化的DVR系统是不可能提供的。我们相信，AVinfo的iDVR解决方案一定会给用户带来全新、灵活以及安全的解决方案，能够有效保障客户的投资。
