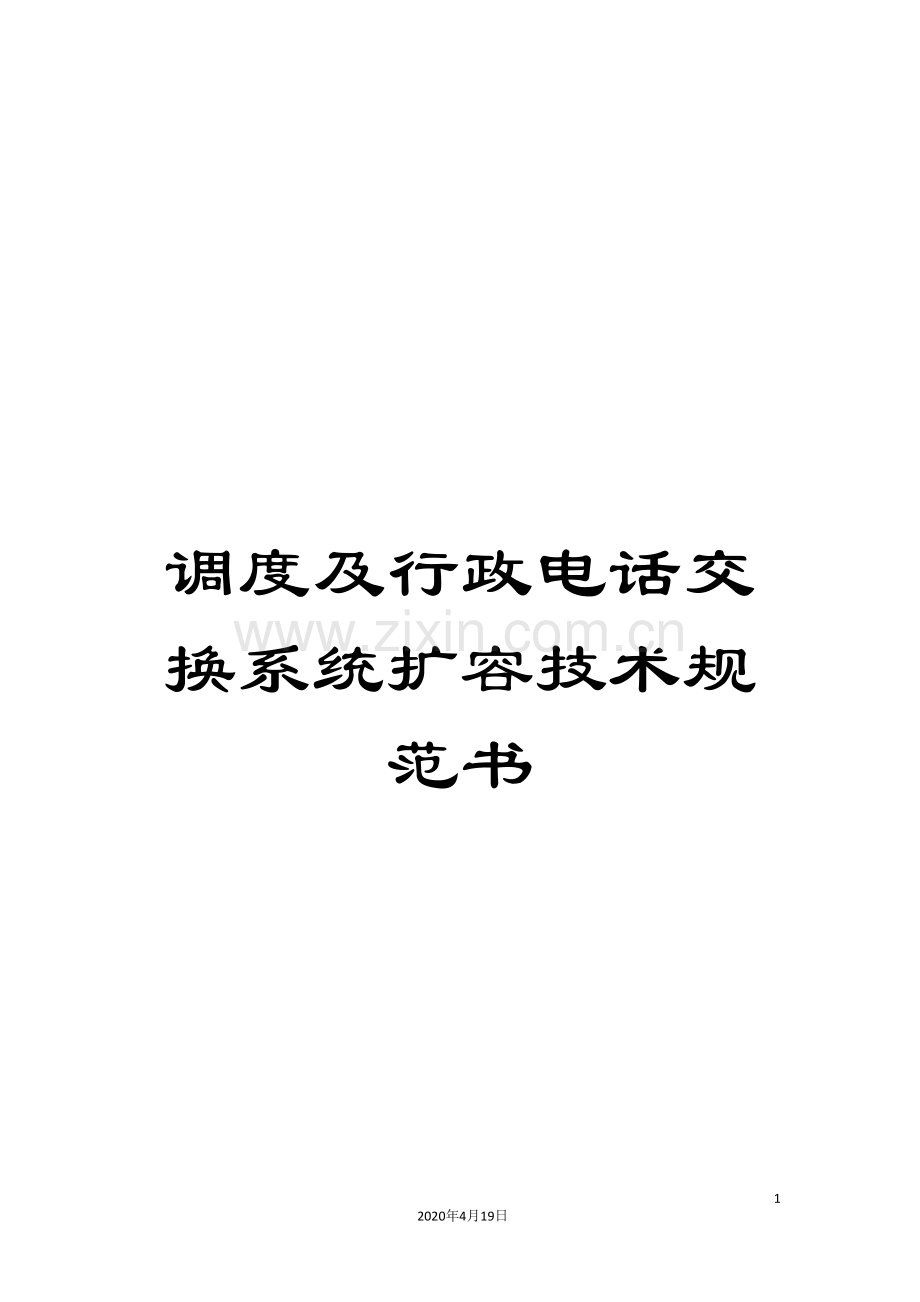

调度及行政电话交换系统扩容技术规范书

45
2020年4月19日
文档仅供参考，不当之处，请联系改正。

茂名热电厂1×600MW“上大压小”燃煤发电工程第十批辅机设备采购

招 标 文 件
第三卷：技术规范书

招标编号：GXTC-1114010-7
设备名称：调度及行政电话交换系统扩容

招标人：茂名臻能热电有限公司
招标代理机构：国信招标集团有限公司
设计单位：湖南省电力勘测设计院
二O一一年七月
目录
附件1 技术规范
附件2 供货范围
附件3技术资料及交付进度
附件4交货进度
附件5监造、检验和性能验收试验
附件6 技术服务和设计联络
附件7 分包与外购
附件8 大（部）件情况
附件9 差异表
附件10 招标文件附图
附件11 质量保证措施

附件1 技术规范
1 总则
本技术规范书适用于茂名热电厂1×600MW“上大压小”燃煤发电工程的调度、行政电话交换机扩容部分，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1 招标书中的任何文字，投标单位不得擅自改动，如有疑问，能够口头或书面告知招标方，由招标方统一解答、改正。
1.2 本招标书提出的是最低限度的技术要求，并未对一切技术细节作出规定，亦未充分引述有关标准和规范条文。投标者应保证提供符合本技术条件和有关标准的优质产品。
1.3 如投标者没有以书面形式对本技术条件的条文明确提出异议，招标方则认为投标方提供的产品完全满足本招标书的技术要求。如果投标方提供的交换机系统与本规范有技术偏差或另有新的解决方案，则投标方应详细阐述自己交换机所提供的最新解决方案供买方参考。
1.4 投标人提供的设备必须是标准的，与电厂现有的设备可组成完整的系统；技术上是先进的、成熟的；元器件、材料、设备是崭新的；软件版本是最新的。
1.5 投标方应标的技术建议书和报价清单必须采用中文。
1.6 本工程所用语言为中文。设计文件、图纸、通信等都采用中文，随机技术文件能够采用中文与英文两种文字。
1.7 投标方所提供的投标设备若集成了不是投标方所直接销售的产品，如中标后，需被集成产品的直接销售方同时在合同文本上签字，以确保该类产品的售后服务。

2 工程概况
2.1 行政电话交换机扩容
电厂现有的行政电话交换机为1套爱立信MX-ONE程控交换机，已满配2个LIM柜。
本期工程对行政电话交换机进行扩容，在行政电话交换机房需增加1个机柜，在煤场配电室新配置1个远端模块机柜，另外，还包括对交换机的计费系统进行升级、增加来电显示功能、开通移动分机等，详见设备配置需求。
2.2 调度电话交换机扩容
电厂现有的调度电话交换机为1套塔迪兰Coral FlexiCom 5000程控交换机，已满配1个机柜。
本期工程对调度电话交换机进行扩容，在调度电话交换机机房需增加1个机柜，增加1套录音系统，并对调度电话交换机的软件进行升级。另外，在新建的集控楼集控室装设2席调度台，在现有输煤控制楼控制室装设1席调度台。
2.3 音频配线架（柜）
本期工程在行政电话交换机机房配置1套开放式4000回线音频配线架，在调度电话交换机机房配置1套600回线音频配线架，在集控楼电气二次设备室配置1套1000回线音频配线柜。
2.4 其它
包括本期工程中增加的按键式自动电话机、特种电话机、无绳对讲机。

3 投标方资格
投标方必须具有设计、制造和集成两套以上相似规模或更大规模电话交换网络的能力，投标产品于 至今至少具有电力系统2个220kV及以上站点或2个300MW（或以上）机组工程燃煤电厂运行1年的业绩。投标方应提供上述能力的资格证明书和ISO9000系列质量认证书的资格证明。同时投标方应提供由工信部（原信产部）经过测试和签发的交换机入网证书，以及中国7号信令的TUP和ISUP的入网证书。

4 买卖双方的职责
4.1 投标方职责
1) 投标方应基于本规范书所述的设备需求，提供详细的技术建议和报价清单，负责系统设计和设备配置并提供所供设备的技术数据。
2) 投标方应负责设备的设计、制造和包装，并运送到买方指定的地点。
3) 投标方应提供交换系统扩容部分与现有设备之间以及与通道设备之间的连接电缆和电缆接头、交换机主机与远端模块之间的光缆，并应提供连接电缆的图纸说明。
4) 投标方应向买方提供所供设备的通信协议。
5) 投标方应提供设备供电、接地、空调、设备布置等所需外部环境的要求。
6) 投标方应负责召开技术联络会议。
7) 投标方应负责设备的工厂验收、所供设备的现场安装、连接督导（包括至配线架的电缆连接、电源连线、接地连线等）、现场调试和系统调试工作。
8) 负责系统开通，包括全部中继和用户部分。
9) 负责系统和设备的现场验收。
10) 投标方应提供必须的备品备件和专用工具。
11) 投标方应负责对买方专业人员的技术培训。
12) 投标方应负责供货范围内所有设备在质量保证期内的正常运行和保证期后的现场技术服务。提供买方人员为本项目在投标方地点工作时的工作条件。
13) 投标方应负责提供供货范围内所有设备的文件资料和运行维护手册和安装接线图纸。
14) 投标方应配合完成电话交换机与当地电信公网、电力系统电话交换网的连接，并配合买方向中国移动申请移动分机。
4.2 买方职责
1) 提供投标方进行设计和设备配置过程中所需信息。
2) 审查并确认投标方提供的相关设计图纸和技术文件。
3) 买方应向投标方保证所提供的通信协议不向第三方转让。
4) 配合投标方进行设备的现场安装并提供-48V的直流电源、220V交流电源或220V直流电源。
5) 参加技术联络会议。
6) 参加技术培训和设备工厂验收。
7) 参加设备、系统的调试及现场验收。
8) 提供投标方人员在现场工作时的必要帮助。

5 投标方应提供的技术建议书
投标方在投标书中提供的技术建议书至少应包括下列内容：
1) 对应买方技术规范书技术要求的设备配置清单；
2) 投标方交换机设备的介绍；
3) 交换机支持的业务、功能；
4) 设备有关计算（如中继容量、设备功耗等）及设备数量表；
5) 设备机柜/子架布置图及中继方式图；
6) 信令配置方案
7) 在与本技术规范书所提的要求不一致时的详细说明。
8) 详细注明由投标方向第三方外购的设备（包括软件），并说明这些外购设备（包括软件）的维修服务保障能力，并应作出设备的配置情况。
9) 板卡简述
10) 其它技术资料。
上述2)投标方交换机设备的介绍和8)其它技术资料中至少应包含以下内容：
1) 系统结构(包括交换、中继、用户、电源、信号、网管、维护等)；
2) 中继、用户等各类板卡类型；
3) 调度台的功能与特性；
4) 接续性能；
5) 传输特性；
6) 时钟同步、时间同步功能；
7) 数字接口/ISDN功能；
8) No.7信令SP、STP功能；
9) 智能网SSP功能；
10) 数据通信功能；
11) 计费性能；
12) 软件系统；
13) 查号系统；
14) 操作维护管理功能；
15) 软、硬件可靠性；
16) 各种处理机处理能力；
17) 机械结构；
18) 环境要求；
19) 电源及电源线分布，各种机架及设备的耗电量；
20) 接地要求；
21) 满足的标准，经过电总测试的项目及证书；
22) 设备对防雷接地和抗电磁感应的要求；
23) 验收测试标准；
投标方在投标技术建议书中应明确提出所有设备（包括硬、软件），招标方将认为所有相关硬件、软件均已包含在投标方案/投标价内。

6 规范和标准
6.1 本技术规范书未提出要求而ITU-T或工信部（原信产部）规定已有建议者，按ITU-T或工信部（原信产部）规定已有的建议执行，如果ITU的最新建议与工信部（原信产部）规定有抵触时，应按中国工信部（原信产部）的规定执行。
6.2 本规范书引用下列工信部（原信产部）和原邮电部规定：
1) YDN 065-1997 《邮电部电话交换设备总技术规范书》
2) YDN 020-1996 《本地数字交换机和接入网之间的V5.1接口技术规范》
3) YDN 021-1996 《本地数字交换机和接入网之间的V5.2接口技术规范》
4) YDN 034-1997 《ISDN用户-网络接口技术规范》
5) YDN 047-1997 《中国智能网设备业务交换点(SSP)技术规范》
6) DL/T598-1996 《电力系统通信自动交换网技术规范》
7) DL/T795- 《电力系统数字调度交换机》
8) GB/T 3377-82 《电话自动交换网多频记发器信号方式》
9) GB/T 3380-12 《电话自动交换网铃流和信号音》
10) GB GF002-9002.1 《中国国内电话网No.1信号方式技术规范》
11) GF002-9002.1 《中国国内电话网No.1信号方式技术规范》
12) YD/T 954-1998 《数字程控调度机技术要求和测试方法》
6.3 本规范书引用下列ITU建议：
1) Q.500 系列建议
2) Q.551 数字交换机传输性能
3) Q.552 数字交换机2线模拟接口传输特性
4) Q.554 数字交换机数字接口传输特性
5) Q.543 数字交换机性能设计指标
6) Q.512 用户接入的交换机接口
7) Q.9 交换机和信令名词词汇
8) K.20 电信交换设备对过流和过压的抵抗
9) G.700 系列建议
10) G.703 系列数字接口的物理/电气特性
11) G.704 基群和二次群系列级别所用的同步帧结构
12) G.705 把数字链路端接在数字交换局所要求的特性
13) G.706 与建议G.704规定的基本帧结构有关的帧定位循环冗余(CRC)规程
14) G.712 PCM信道音频四线接口间的性能特征
15) G.960用于ISDN基本速率接入的数字段
16) G.961金属本地线上用于ISDN基本速率接入的数字传输系统标准

7 技术要求
7.1 调度、行政电话交换机扩容部分
爱立信MX-ONE交换机、塔迪兰Coral FlexiCom 5000交换机扩容部分的板件性能指标要求不低于电厂现有交换机各项指标。
拨号、编码方式与电厂现在采用的方式一致。
调度电话交换机增加1个2Mbps中继对电厂的行政电话交换机、1个2Mbps中继对茂名局，均采用Q信令方式，并增加1套录音系统（一个2M数字录音口和32路模拟录音口）。
行政电话交换机增加1个2Mbps中继对电厂的调度电话交换机，采用Q信令方式；增加1个2Mbps中继对中国电信，1个2Mbps中继对中国移动，采用No.7 信令方式。增加原行政电话交换机来电显示功能（共1000门）。原计费系统（含硬件、软件）升级。
铃流和信号音符合GB 3380-82的要求。
记发器信号DP、DTMF和MFC符合GB 3378-82和GB 3377-82的要求。
No. 7信令应符合原邮电部《中国国内电话网No.7 信号方式技术规范》的要求，投标人应说明所提供的No.7信令支持的应用、SP功能、信令点编码能力、直联信令点数、可连接的信令网数、信令链路数、信令处理能力、每条链路的最大可担负荷、对GTT的处理能力等指标及说明。
No.7 信令的信令点编码应能支持在不同网内单独编码。至少应支持在公网和专网内独立编码。
Q信令基于ITU-T建议Q.921和Q.931符合ETS 300-171、172、091、092、093的要求。

7.2 调度台
1) 调度台应同时支持220V交流和-48V直流供电，具有中文显示通话状态、通话双方地名，保证调度台实现主叫号码显示功能。
2) 调度台应能支持双机同组。
3) 同一调度台组能够有两个号码，一个用于普通来话，另一个用于紧急来话，调度用户在紧急情况下能够拨打紧急号码。调度台对收到的普通来话和紧急来话采用不同的声/光提示方式加以区别。
4) 调度台应具有双手柄，且每个手柄可独立通话。
5) 调度台应具有扩音功能。
6) 调度台外形要美观、大方、简洁。
7) 调度台应包含用户键及功能键，并同时显示相关来电号码及中文名称。
8) 调度台应具备录音信号输出的标准音频接口。
9) 调度台还应具有“附加显示”功能，即同一个用户能够指定多个来电号码，以适应同一调度点不同调度台手柄呼叫时的来电识别。

7.3 数字录音系统
1) 配套的数字录音系统，可对所有调度话机进行自动实时录音。可用DVD光盘刻录或活动硬盘等进行备份。能显示并记录主叫、被叫号码。
2) 交换机制造厂商除提供相应的调度录音系统的接口外，还需配套提供调度录音电话系统，且满足以下要求：
3) 具有能够同时对多路电话进行录音、监听和查询功能。
4) 录音系统要求配置1个2M通道和32路模拟通道。
5) 录音记录需逐条生成，且包括始录时间、结束时间、主叫号码、被叫号码、通话时长等信息，以便查询。
6) 录音话音要求清晰，录音质量安全可靠、不能漏录，错录。
7) 录音历史数据应备份，且数据应至少能保存一年以上。
8) 录音方式应同时支持压控、音控等多种方式。数字录音系统存储的录音文件应可转换成其它的音频文件格式，如：mp3、WAV、SND等，便于其它计算机进行播放。
9) 录音系统应具备时钟同步功能
10) 录音系统应具备支持网络查询与管理功能。

7.4 音频配线系统
序号
名称
项目
标准参数值
1
机架材料
立柱、直列支架、横列支架和直列横列连接条等主要承重部件的承重部位的铝型材厚度
≥3mm
立柱固定支架、直列固定支架及上横梁等非承重部件的铝型材厚度
≥2mm
2
配线模块单元
保安接线排
100回线
测试接线排
100回线或128回线
3
保护地线
保安排直列地线汇流条截面
≥16mm2
配线架总地线汇流条截面
≥50mm2
汇流条接触电阻
≤10mΩ
4
卡接式接线排
绝缘电阻
≥1000MΩ
抗电强度
承受45Hz~60Hz、有效值为1000V的交流电压，历时1min应无击穿和飞弧现象
端子间的接触电阻
≤7mΩ
高、低温试验后，接触电阻增值
≤3mΩ
连接插塞插拔200次后，接触电阻增值
≤3mΩ
成端接触电阻
≤3mΩ
成端接触电阻试验后增值
≤2mΩ
导线接续试验后接触电阻增值
≤2mΩ
单根导线沿槽口垂直方向的拉脱力
≥25N
传输特性（25kHz~2.2MHz频率下测试）

插入损耗
≤0.4dB
回波损耗
≥18dB
回线间串音防卫度
≥65dB
5
保安单元
过电压器件
半导体管
过电流器件
陶瓷或高分子类PTC
a、b线间、告警信号线间及其对地线间绝缘电阻
≥1000MΩ
40℃时的不动作电流（1h不动作）
90mA
过电流动作恢复时间
≤60s
冲击恢复时间
≤150ms
a、b线对地电容
≤200pF
电压上升速率为100kV/s时，限制电压上限
≤260V
冲击寿命：受10/1000μs试验（100A，300次）冲击后，再做保安单元模拟雷击试验时
输出端电压≤800V，
绝缘电阻≥100MΩ
传输特性（25kHz~2.2MHz频率下测试）

插入损耗
≤1.5dB
回拨损耗
≥18dB
6
服务承诺
机柜两年内有任何质量问题(厂家原因)免费保修

7.5 按键式自动电话机
序号
名称
标准参数值
1
电话线接口数
≥1
2
免提音量
可调
3
话筒音量
可调
4
来电显示
FSK/DTMF兼容
5
拨号类型
支持DTMF、脉冲
6
号码储存个数
≥10
7
来电铃声种类
≥3
8
来电铃声音量
可调
9
闪断R
有

7.6 特种电话机
7.6.1使用条件
13) 环境温度：-25℃～+55℃
14) 相对湿度：10%～95%
15) 大气压力：86kPa～106kPa
16) 环境噪声：≤115dB
7.6.2通话传输特性
7.6.2.1电话机在正常工作环境中的传输指标；发送频率响应；接收频率响应；发送振幅特性；失真等指标应符合GB/T 15279-94第4.2条通话传输特性要求。
7.6.2.2抗噪声特性
1) 将电话机置在115dB的固定频率的噪声环境中，经过电话手柄发送的背景噪声，在抗噪声电路动作前后的电平差应大于60dB。
2) 在115dB固定频率噪声环境中，抗噪声电话动作时，话机发送的正常语音信号，接收方的可懂度应大于95%。
7.6.3话机外壳的防护等级应符合GB/T 4942.2-93中IP65的要求。
7.6.4话机的其它特性应符合GB/T 15279-94的要求。

7.7 无绳对讲机
序号
项目
标准参数
1
一般规格

1.1
频率范围
409MHz-410MHz（免费公用频段）
1.2
信道数
20个通话频道/38个干扰消除静音码
1.3
信道间隔
12.50kHz
1.4
电池
采用充电电池，配备充电器，
5:5:90工作循环下使用时间≥10小时
1.5
频率稳定度
等于或优于±5 ppm
1.6
工作温度范围
-10℃~50℃
1.7
重量(带天线和电池)
≤300g
2
发射部分

2.1
输出功率
0.5W
2.2
调制方式
F3E
2.3
发射机杂散辐射
≤50μW
2.4
剩余调频
优于40dB
2.5
音频失真
≤5%
3
接收部分

3.1
灵敏度
0.25μV
3.2
邻道选择性
优于55dB
3.3
互调
优于55dB
3.4
接收机杂散辐射
≤20nW
3.5
音频失真
≤10%

附件2 供货范围
1 行政电话交换机扩容
序号
项目
招标人要求
备注
1
主机部分扩容
8块模拟用户板（板件密度32ch/板）

2块No.7信令中继板，（包括全部信令的license）
2块Q信令中继板，（包括全部信令的license）
1块数字用户板
2块电源板件
2

约1000门电话增加来电显示功能
增加原行政电话交换机上1000门电话的来电显示功能，包括模拟用户板的升级和系统软件升级

3
计费系统升级
对原行政电话交换机计费系统（含硬件、软件）进行升级

4
移动分机开通
新开通200个移动分机的授权

5
数字配线模块
2个10×2M 模块

6
备品备件
由投标人推荐安装、运行维修时需要的备品备件，单独报价

7
专用工具、仪器仪表
由投标人推荐安装、运行维修时需要的专用工具、仪器仪表，单独报价

8
按键式自动电话机
250台，含电话插座
按单台电话机报价(含来电显示)
9

另外，投标方应提供所需的软件、设备内部的各种连接电缆、交换机主机至-48V电源的电源电缆、至配线架的音频电缆等附件。
2 调度电话交换机扩容
序号
项目
招标人要求
备注
1
主机部分扩容
5块模拟用户板（板件密度24ch/板）

配置2块Q信令中继板（包括全部信令的license）
根据增加的调度台数量相应配置1块调度台接口板
维护终端系统一套
2
软件升级
现有调度电话交换机系统软件升级到Coral FlexiCom 5000系统最新版本

3
录音系统
1套。一个2M数字录音口和32路模拟录音口。

4
调度台
5席。带2B+D接口，触摸屏式。

5
备品备件
由投标人推荐安装、运行维修时需要的备品备件，单独报价

6
专用工具、仪器仪表
由投标人推荐安装、运行维修时需要的专用工具、仪器仪表，单独报价

7
按键式自动电话机
80台，含电话插座
HCD8000(6)P/TS 5020 白色

另外，投标方应提供所需的软件、设备内部的各种连接电缆、至电源的电源电缆、至配线架的音频电缆等附件。

3 特种电话机
序号
项目
招标人要求
备注
1
特种电话机
50台，含电话插座
其中特种电话机(调度电话)20台;HAT86(X11)P/T-E特种电话机30台

4 无绳对讲机
序号
项目
招标人要求
备注
1
无绳对讲机
10台，含电池、充电器

5 音频配线架
序号
名 称
单位
招标人要求
备注
型号、规格、性能参数
数量
1
音频配线架

安装在调度电话交换机房
1.1
音频配线架
套

1
1.2
内线模块
套
100回线或128回线
4
1.3
外线模块
套
100回线
4
1.4
保安单元
套

满配
2
分线箱

2.1
分线箱
个
50对
10
2.2
分线箱
个
30对
6
2.3
分线箱
个
20对
10
2.4
分线箱元
个
10对
10
4
备品备件

投标人推荐安装、运行维修时需要的备品备件，单独报价

5
专用工具、仪器仪表

投标人推荐安装、运行维修时需要的专用工具、仪器仪表，单独报价

附件3技术资料及交付进度
1 一般要求
15) 卖方提供的资料应使用国家法定单位制即国际单位制，语言为中文。
16) 资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰完整，满足工程要求。
17) 卖方资料的提交及时充分，满足工程进度要求。在合同签定后10 天内给出全部技术资料清单和交付进度，并经买方确认。
18) 卖方提供的技术资料一般可分为投标阶段，配合工程设计阶段，设备监造/检验，施工调试试运、性能验收试验和运行维护等四个方面。卖方须满足以上四个方面的具体要求。
19) 对于其它没有列入合同技术资料清单，却是工程所必须的文件和资料，一经发现，卖方也应及时免费提供。
20) 买方要及时提供与合同设备设计制造有关的资料。提供最终版的正式图纸的同时，应提供正式的电子版图纸。正式图纸必须注明“供茂名热电厂1×600MW上大压小燃煤发电工程”字样，并加盖公章。

2 资料提交的基本要求
2.1 在投标阶段提供的资料
投标人应按招标文件要求提供满足评标所需图纸资料。在投标时除提供书面投标书外，每一套书面投标书附一套相应的电子版文本。
其内容应包括但不限于：鉴定证书、权威部分测试报告、报价书、典型说明书（产品设计、安装、使用说明）、屏布置图、系统原理图和主要技术参数、技术特点等。
2.2 配合工程设计的资料与图纸
卖方应及时提供满足工程设计的下列资料和图纸(具体清单买方提出，卖方细化，买方确认)。
卖方应在合同草签后 10 天内向设计院和业主分别提供1套提供满足工程设计所需的资料，每套含纸质版文档、图纸2份，电子版1份。
其内容应包括但不限于：
1) 屏柜正面图及设备布置图：应表示外型尺寸、设备布置、正面图及总重量、运输尺寸和重量及其它附件。
2) 基础图：应注明屏柜尺寸、基础螺栓的位置和尺寸及安装图等。
3) 系统的电气原理图及逻辑图：附有原理说明的每种装置的逻辑回路图；附有图例说明的交、直流元件连接图和带接点的输入输出图；标明每种装置额定数据的基本文件。
4) 所有屏柜的内部接线图及端子排图：柜内部设备及外部设备连接的端子排图。端子排的型号，规格及使用说明。
5) 设备清册
设计院在收到图纸后1周内返回确认意见，卖方在收到确认意见后1周内提供全部正式图纸。
2.3 设备监造检验所需要的技术资料
卖方应提供满足合同设备监造检验见证所需的全部技术资料。
2.4 施工、调试、试运、机组性能试验和运行维护所需的技术资料(买方提出具体清单和要求，卖方细化，买方确认)包括但不限于：
2.4.1 提供设备安装、调试和试运说明书，以及组装、拆卸时所需用的技术资料。
2.4.2 安装、运行、维护、检修所需的详尽图纸和技术文件，包括设备总图、部件总图、分图和必要的零件图、计算资料等。
2.4.3 设备的安装、运行、维护、检修说明书，包括设备结构特点、安装程序和工艺要求、起动调试要领。运行操作规定和控制数据、定期校验和维护说明等。
2.4.4 卖方应提供备品、配件总清单和易损零件图。
2.5 卖方须提供的其它技术资料(买方提出具体清单，卖方细化，买方确认)包括以下但不限于：
11) 检验记录、试验报告及质量合格证等出厂报告。
12) 卖方提供在设计、制造时所遵循的规范、标准和规定清单。
13) 设备和备品管理资料文件，包括设备和备品发运和装箱的详细资料(各种清单)，设备和备品存放与保管技术要求，运输超重和超大件的明细表和外形图。
14) 详细的产品质量文件，包括材质、材质检验、焊接、热处理，加工质量，外形尺寸、水压试验和性能检验等的证明。

附件4交货进度
1. 设备的交货顺序要满足工程进度的要求。
2. 交货进度表如下 ：
序号
设备/部件名称、型号
交货地点
交货时间
1
全套设备
电厂指定地点

2
备品备件
电厂指定地点

3
专用工具
电厂指定地点

4
其它
电厂指定地点

附件5 监造、检验和性能验收试验
1 试验
1.1 对试验报告的要求。
1）提供试验依据的标准。
2）提供试验的原理接线及试验设备和仪器仪表的型号、精确度等。
3）提供的试验报告包括：
a） 全套出厂试验报告。
b） 型式试验报告。
c） 主要部件的试验报告。
1.2 工厂试验。
1.2.1 总的要求。
1）所有设备应满足技术规范中的和被指定的设计性能要求。
2）试验顺序为组件、部件、子系统、系统，从小到大进行。
1.2.2 工厂型式试验。如类似的型式测试投标人已做过，并能提供两份试验证书，能证实所提供的设备性能指标等于或优于规定的要求，经招标方认可过能够免去对这一设备的试验。
1.2.3 工厂例行试验。
1）例行试验在所有部件、组件、子部件、子系统级进行，投标人提供例行试验计划。
2）所有组件和模块、所有子部件、部件和子系统应分别抽样进行试验。
3）例行试验的方法。 组成通信系统的每个组件和各类设备均应按所属制造厂商建议的试验方法进行。
1.2.4 工厂系统联调。
1）工厂系统联调应在完成上述试验后进行。试验应满足系统设计指标及技术规范的要求。在进行这项试验前，必须完成：
a）达到设计和技术规范中功能和运行要求。
b）设备故障已消除。
c）所有必须的调整均已完成。
2）工厂系统联调的目的是保证：
a）按设计及规范要求系统模拟联接时，能保证设备运行正常。
b）在交货之前，修正或指出设备差错和设计缺陷。
c）核实系统特性和辅助设备。
d）所有告警功能的正确性。
3）试验规定。
a）投标人应组合每个子系统的所有部件，而且应用投标人所供的电缆联接它们。达到招标方技术规范中所描述的系统，工厂系统试验还应包括系统的稳定试验。
b）系统的稳定试验运行时间不小于 200h。
c）稳定试验运行期间，除非与招标方明确地商定，投标人不准调整任何设备，在试验期间，如部件或元件出现故障，应将备用部件或元件替换故障件，但不中断试验，带故障设备的运行时间，均不作为试验时间的一部分。
d）假如设备故障引起试验中断，试验将认为无效，招标方可要求重新进行这一试验。
4）试验报告和接收。
a）提供用于认可的四份系统试验数据报告的拷贝，对每项报告应包括日期、时间、环境温度、相对湿度和供电电压等。
b）仅当所有的试验均已完成，设备性能满足试验计划要求，经双方认可则工厂系统试验合格。
2 工厂验收
2.1 招标方将在所供设备的生产工厂对所有货物进行检查，投标人应在工厂检验开始前提供所有合同设备的工厂测试记录。
2.2 投标人应在工程技术联络会前向招标方提供厂验测试计划，测试计划应包括测试项目、指标和测试方法。
2.3 厂验将采用随机抽查方式，具体抽查数量及测试项目由招标方根据技术规范选定。
2.4 投标人应提供厂验所必须的设施，如测试仪表、工具、图纸和其它资料等。
3 现场验收
3.1 安装。投标人将负责各站的安装督导。
3.2 单机测试。投标人将负责单机加电及初始化工作，并按合同要求对单机各项指标进行测试，其测试结果必须满足本技术规范书的要求，招标方给以全面的配合。
3.3 网管系统安装及调测。投标人将负责全部网管系统的安装和调测工作，调测内容按本技术规范书的要求进行。
3.4 数字段测试和链路/通道测试。数字段测试和链路/通道测试由双方共同进行，测试内容按技术规范书的要求进行。
3.5 所有现场验收测试记录由投标人整理，双方签字后移交招标方，作为验收依据。
3.6 投标人督导结束。招标方将投标人移交的单机、网管系统、数字段、链路/通道测试结果与本技术规范书的要求核对无误后，投标人督导人员即可撤离现场。
4 初验与试运行条件
招标方对投标人提供的单机、网管系统、数字段、链路/通道测试记录进行抽查测试，如果测试结果与记录相符，则认为测试满足招标方初验的条件，反之则不具备初验的条件。
如发生招标方抽查测试结果与提供记录不符时，投标人在招标方的配合下应对招标方发现的质量缺陷做重新处理，处理后招标方仍需进行测试，直到满足本技术规范书的要求后，招标方才能给投标人开具初验证明，工程进入试运行。
5 试运行
试运行期为 3 个月。试运行期间若发生与本技术规范书不符或与初验记录不一致的情况时，双方要进行协商，商洽试运行期间的问题如何解决，否则招标方不予终验。若试运行期间设备发生质量问题，试运行期顺延。
6 终验
试运行结束后进行终验。招标方在确认以下工作进行完毕后方可进行最终验收，并由双方签署最终验收证明，否则不予终验：
1）返修部件已补齐，并由招标方确认无任何质量差错。
2）双方签订返修协议。
3）双方签订软件升级计划。
工程终验完成后，设备进入质保期。

附件6 技术服务和设计联络
1 卖方现场技术服务
1.1 卖方现场技术服务人员的目的是保证所提供的合同设备安全、正常投运。卖方要派出合格的、能独立解决问题的现场服务人员。卖方提供的包括服务人天数的现场服务表应能满足工程需要。如果由于卖方的原因，下表中的人天数不能满足工程需要，买方有权追加人天数，且发生的费用由卖方承担；如果由于买方的原因，下表中的人天数不能满足工程需要，买方要求追加人天数，且发生的费用由买方承担。
1.2 卖方服务人员的一切费用己包含在合同总价中，它包括诸如服务人员的工资及各种补助、交通费、通讯费、食宿费、医疗费、各种保险费、各种税费，等等。
1.3 现场服务人员的工作时间应满足现场运行的要求。买方不再因卖方现场服务人员的加班和节假日而另付费用。
1.4 未经买方同意，卖方不得随意更换现场服务人员。同时，卖方须及时更换买方认为不合格的卖方现场服务人员。
1.5 下述现场服务表中的天数均为现场服务人员人天数。
现场服务计划表（格式）
序号
技术服务内容
计划人月数
派出人员构成
备注
职称
人数

1.6 在下列情况下发生的服务人天数将不计入卖方现场总服务人天数中：
1.6.1 由于卖方原因不能履行服务人员职责和不具备服务人员条件资质的现场服务人员的人员天数；
1.6.2 卖方为解决在设计、安装、调试、试运等阶段的自身技术、设备等方面出现的问题而增加的现场服务人天数；
1.6.3 因其它卖方原因而增加的现场服务人员。
1.7 卖方现场服务人员应具有下列资质：
1.7.1 遵守法纪，遵守现场的各项规章和制度；
1.7.2 有较强的责任感和事业心，按时到位；
1.7.3 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导；
1.7.4 身体健康，适应现场工作的条件。
1.7.5 卖方要向买方提供服务人员情况表(格式）。卖方须更换不合格的卖方现场服务人员。
服务人员情况表
姓名

性别

年龄

民族

政治面貌

学校和专业

职务

职称

工
作
简
历
（包括参加了哪些工程的现场服务）
单
位
评
价
（按资质4条逐条评价）

单位(盖章)
年 月 日
（注：每人一表）
1.8 卖方现场服务人员的职责
1.8.1 卖方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、指导安装和调试、参加试运和性能验收试验。
1.8.2 在安装和调试前，卖方技术服务人员应向买方技术交底，讲解和示范将要进行的程序和方法。对重要工序（见下表），卖方技术人员要对施工情况进行确认和签证，否则买方不能进行下一道工序。经卖方确认和签证的工序如因卖方技术服务人员指导错误而发生问题，卖方负全部责任。
卖方提供的安装、调试重要工序表
序号
工序名称
工序主要内容
备注

1.8.3 卖方现场服务人员应有权全权处理现场出现的一切技术和商务问题。如现场发生质量问题，卖方现场人员要在买方规定的时间内处理解决。如卖方委托买方进行处理，卖方现场服务人员要出委托书并承担相应的经济责任。
1.8.4 卖方对其现场服务人员的一切行为负全部责任。
1.8.5 卖方现场服务人员的正常来去和更换事先与买方协商。
1.9 买方的义务
买方要配合卖方现场服务人员的工作，并在生活、交通和通讯上提供方便。
1.10 卖方应向买方提供7×24小时技术支持服务，保证系统运行后的正常运转。卖方提供技术支持的响应时间和修复时间要求如下表所示：
卖方技术支持要求
故障类型
支持方式
响应要求
整机设备瘫痪
马上专人应答及处理
8小时内处理人员到场
系统严重故障、部分设备不能正常工作
马上专人应答及处理
24小时内处理人员到场
系统个别显示不正常
保持电话联系，远程技术支持
2小时内提出修复方案
1.11 在质保期过后 内，卖方应保证向买方提供所需设备的备品备件，且必须在5个工作日内发出，价格以备品备件合同价格和当时市场价格中较低的价格为准。
2 培训
2.1 为使合同设备能正常安装和运行，卖方有责任提供相应的技术培训。培训内容应与工程进度相一致。
2.2 培训计划和内容由卖方在投标文件中列出（格式）
序号
培训内容
计划人月数
培训教师构成
地点
备注
职称
人数
