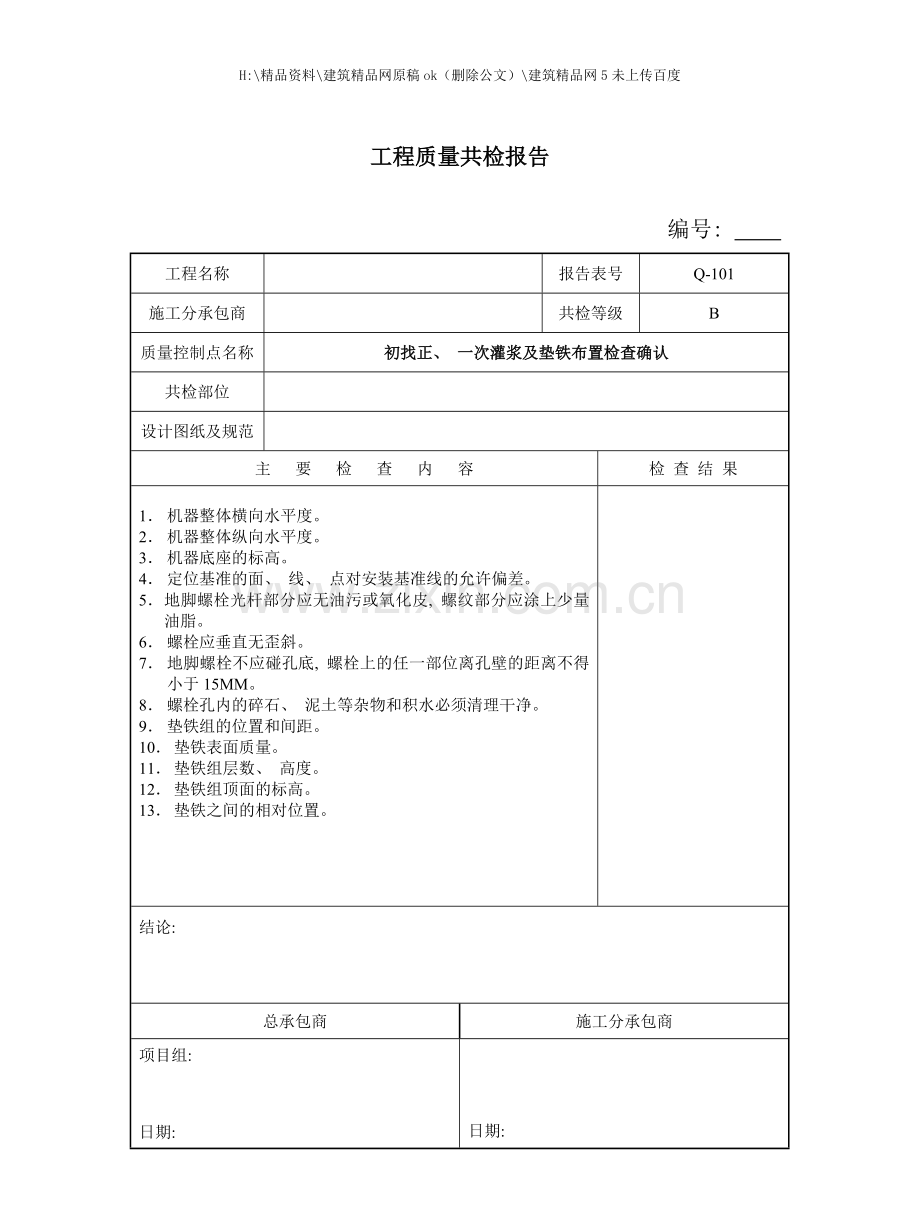

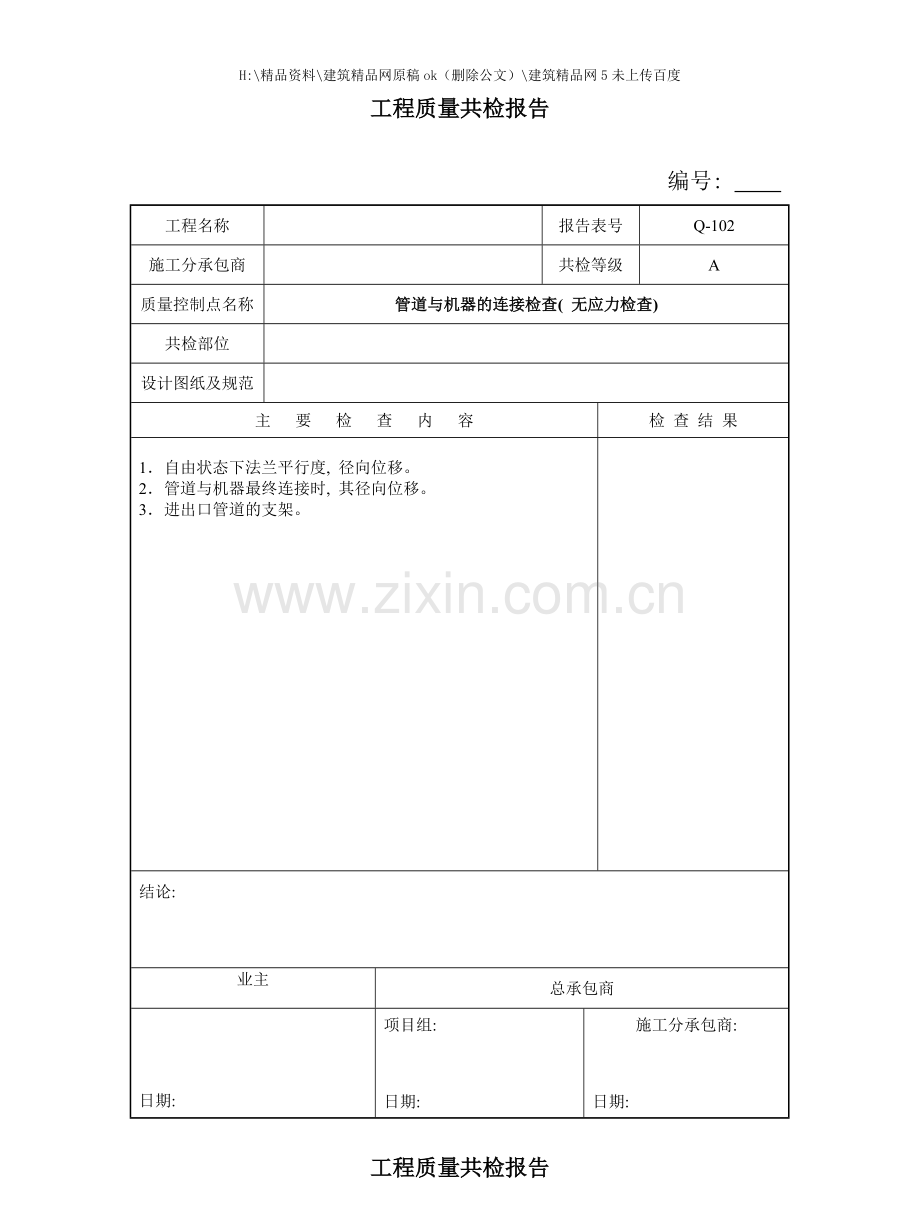

H:精品资料建筑精品网原稿ok（删除公文）建筑精品网5未上传百度工程质量共检报告编号: 工程名称报告表号Q-101施工分承包商共检等级B质量控制点名称初找正、 一次灌浆及垫铁布置检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 机器整体横向水平度。2 机器整体纵向水平度。 3 机器底座的标高。 4 定位基准的面、 线、 点对安装基准线的允许偏差。5 地脚螺栓光杆部分应无油污或氧化皮, 螺纹部分应涂上少量油脂。6 螺栓应垂直无歪斜。7 地脚螺栓不应碰孔底, 螺栓上的任一部位离孔壁的距离不得小于15MM。8 螺栓孔内的碎石、 泥土等杂物和积水必须清理干净。9 垫铁组的位置和间距。10 垫铁表面质量。11 垫铁组层数、 高度。12 垫铁组顶面的标高。13 垫铁之间的相对位置。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-102施工分承包商共检等级A质量控制点名称管道与机器的连接检查( 无应力检查) 共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 自由状态下法兰平行度, 径向位移。2 管道与机器最终连接时, 其径向位移。3 进出口管道的支架。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-103施工分承包商共检等级B质量控制点名称精找正共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果两轴对中偏差; 1 径向位移。2 轴向位移。3 端面间隙。 4 驱动机磁力中心。5 垫铁组的松紧度。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-104施工分承包商共检等级B质量控制点名称二次灌浆检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 基础表面清洁度, 环境温度低于0度时的防冻措施。2 灌浆工作的连续浇灌, 是否捣实、 放气。Q结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-105施工分承包商共检等级B质量控制点名称油、 水系统检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 润滑、 密封等油系统的冲洗。2 水系统的冲洗, 循环。3 油箱的清洁度。4 整体安装的油系统找平( 按随机文件要求) 。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-106施工分承包商共检等级B质量控制点名称气密、 真空试验共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 气密试验, 在规定压力下保持24小时, 然后充气6小时后的压力表读数, 再经18小时, 压力变化值。2 真空试验, 系统压力抽至剩余压力小于规定值, 保持24小时后的系统升压值。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-107施工分承包商共检等级B质量控制点名称制冷剂充灌确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 当系统压力升至规定压力时,对系统的检漏。2 制冷剂型号的确认。3 充制冷剂用配管系统的确认。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-108施工分承包商共检等级A质量控制点名称空载试运转共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果试车前准备: 1 机器找正、 找平、 检查、 及调整等安装工作已完。2 二次灌浆达到设计强度, 基础抹面工作结束。3 有关工艺管道及设备具备使用条件。4 保温、 保冷、 防腐等工作已基本结束( 有碍试车的部分除外) 。5 与试运行有关的油、 水系统, 公用工程, 电气、 仪表系统具备使用条件。6 有关试运行工艺操作阀门的灵活性。7 盘车数周, 机体内部不应有任何摩擦。试车期间: 1 有无异常噪音、 声响。2 滚动、 滑动轴承温升。3 振动值。4 电机的电压、 电流、 及温升。5 机器的各紧固部位有无松动现象。6 油箱油面的高度和各部位供油的情况。7 润滑油的压力和温度。8 水系统的温度和供应情况。9 管道有无漏气、 漏水、 漏油现象。10 能量调节装置动作是否灵敏, 浮球阀及其它夜位计工作是否稳定。11 开机前出口阀, 进口阀。12 自动保护系统信号应反应正常。13 机组运行时间。结论: 业主总承包商日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-109施工分承包商共检等级A质量控制点名称负载试运转共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果试车前准备: 1 有关工艺管道及设备具备使用条件。2 与试运行有关的油、 水系统, 公用工程, 电气、 仪表系统具备使用条件。3 有关试运行工艺操作阀门的灵活性。4 盘车数周, 机体内部不应有任何摩擦。试车期间: 1 有无异常噪音、 声响。2 滚动轴承温升, 滑动轴承温升。3 振动值。4 电机的电压、 电流、 及温升应符合随机文件规定。5 机器的各紧固部位有无松动现象。6 油箱油面的高度和各部位供油的情况。7 润滑油的压力和温度。8 入口及排出口的压力和温度。9 水系统的温度和供应情况。10 管道有无漏气、 漏水、 漏油现象。11 能量调节装置动作是否灵敏, 浮球阀及其它夜位计工作是否稳定。12 开机前出口阀, 进口阀。13 自动保护系统信号应反应正常。14 真空度。15 机组运行时间。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-201施工分承包商共检等级B质量控制点名称初找正、 一次灌浆及垫铁布置检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 机器整体横向水平度。2 机器整体纵向水平度。 3 机器底座的标高。 4 定位基准的面、 线、 点对安装基准线的允许偏差。5 地脚螺栓光杆部分应无油污或氧化皮, 螺纹部分应涂上少量油脂。6 螺栓应垂直无歪斜。7 地脚螺栓不应碰孔底, 螺栓上的任一部位离孔壁的距离不得小于15MM。8 螺栓孔内的碎石、 泥土等杂物和积水必须清理干净。9 垫铁组的位置和间距。10 垫铁表面质量。11 垫铁组层数、 高度。12 垫铁组顶面的标高。13 垫铁之间的相对位置。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-202施工分承包商共检等级B质量控制点名称冷、 热找正共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果冷态: 1 径向位移。2 轴向位移。3 端面间隙。 4 驱动机磁力中心。5 随机文件检查项目。6 垫铁的松紧度 热态: 按照随机文件对对冷态的找正进行校核或对需热找正的部位按随机文件数据进行检查。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-203施工分承包商共检等级B质量控制点名称二次灌浆检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 基础表面清洁度, 环境温度低于0度时的防冻措施。2 灌浆工作的连续浇灌及捣实、 放气。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-204施工分承包商共检等级B质量控制点名称水、 油系统循环检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 润滑油系统的冲洗、 循环。2 水系统的冲洗, 循环。3 油箱的清洁度。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-205施工分承包商共检等级B质量控制点名称水冷系统安装检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 水冷系统的找正。2 水冷系统的循环清洗。3 相关设备的检查确认。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-206施工分承包商共检等级A质量控制点名称设备单试共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 试车前各系统符合试车要求。2 有无异常噪音、 声响。3 轴承温升。4 振动值。5 电机的电压、 电流、 及温升。6 机器的各紧固部位有无松动现象。7 油箱油面的高度和各部位供油的情况。8 润滑油的压力和温度。9 水系统的温度和喷射情况。10 自动保护系统信号反应。11 机组运行时间。12 其它要求按随机文件要求。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-301施工分承包商共检等级B质量控制点名称初找正、 一次灌浆及垫铁布置检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 机器整体横向水平度。2 机器整体纵向水平度。 3 机器底座的标高。 4 定位基准的面、 线、 点对安装基准线的允许偏差。5 地脚螺栓光杆部分应无油污或氧化皮, 螺纹部分应涂上少量油脂。6 螺栓应垂直无歪斜。7 地脚螺栓不应碰孔底, 螺栓上的任一部位离孔壁的距离不得小于15MM。8 螺栓孔内的碎石、 泥土等杂物和积水必须清理干净。9 垫铁组的位置和间距。10 垫铁表面质量。11 垫铁组层数、 高度。12 垫铁组顶面的标高。13 垫铁之间的相对位置。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-302施工分承包商共检等级A质量控制点名称管道与机器的连接检查( 无应力检查) 共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 自由状态下法兰平行度, 径向位移。2 管道与机器最终连接时, 径向位移。3 进出口管支架。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-303施工分承包商共检等级B质量控制点名称流道检查共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 流道内的清洁度。2 叶轮与口环的间隙检查。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-304施工分承包商共检等级B质量控制点名称精找正共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果两轴对中偏差; 1 径向位移。2 轴向位移。3 端面间隙。 4 其余按随机文件。5 垫铁松紧度。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-305施工分承包商共检等级B质量控制点名称二次灌浆检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 基础表面清洁度, 环境温度低于0度时的防冻措施。2 灌浆工作的连续浇灌及捣实、 放气。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-306施工分承包商共检等级A质量控制点名称设备单试共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 冷却、 传热、 保温、 保冷、 冲洗、 过滤、 除湿、 润滑、 夜封等系统及工艺管道应连接正常。2 泵入口过滤网。3 高温泵均匀预热。4 低温泵均匀预冷。5 有无异常噪音、 声响。6 轴承温升。7 振动值符合随机文件规定。8 电机的电压、 电流、 及温升。9 机器的各紧固部位有无松动现象。10 油箱油面的高度。11 吸入口及排出口的压力和温度。12 水系统供应情况。13 自动保护系统信号应反应正常。14 往复泵在工作压力的1/4、 1/2、 3/4的条件下分段运行检查。15 计量泵应进行流量测定, 在额定流量的1/4、 1/2、 3/4和额定流量下测定实际流量。调节机构必须动作灵活、 准确。16 运行时。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-401施工分承包商共检等级B质量控制点名称初找正、 一次灌浆及垫铁布置检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 机器整体横向水平度。2 机器整体纵向水平度。 3 机器底座的标高。 4 定位基准的面、 线、 点对安装基准线的允许偏差。5 地脚螺栓光杆部分应无油污或氧化皮, 螺纹部分应涂上少量油脂。6 螺栓应垂直无歪斜。7 地脚螺栓不应碰孔底, 螺栓上的任一部位离孔壁的距离不得小于15MM。8 螺栓孔内的碎石、 泥土等杂物和积水必须清理干净。9 垫铁组的位置和间距。10 垫铁表面质量。11 垫铁组层数、 高度。12 垫铁组顶面的标高。13 垫铁之间的相对位置。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-402施工分承包商共检等级B质量控制点名称找正共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 进出口法兰水平度、 垂直度,主轴与电机同轴度, 径向,端面。2 联轴器端面间隙。3 两皮带轮平齐度。4 机器整体纵向水平度。 5 机器底座的标高符合设计要求。 6 定位基准的面、 线、 点对安装基准线的允许偏差。 7 如随机资料另有规定, 按其要求执行。8 垫铁的松紧度。 结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-403施工分承包商共检等级B质量控制点名称拆检共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 内部清洁度。2 螺杆之间的间隙及与壳体之间的间隙。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-404施工分承包商共检等级B质量控制点名称二次灌浆检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 基础表面清洁度, 环境温度低于0度时防冻措施。2 灌浆工作的连续浇灌, 捣实、 放气。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-405施工分承包商共检等级A质量控制点名称设备单试共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 保温、 除湿、 消音器、 工艺管道应连接正常。2 有无异常噪音、 声响。3 轴承温升。4 振动值。5 电机的电压、 电流、 及温升。6 机器的各紧固部位有无松动现象。7 油箱油面的高度。8 吸入口及排出口的压力和温度。9 电机转向检查。10 运行时间。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-501施工分承包商共检等级B质量控制点名称垫铁检查共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 垫铁组的位置和间距。2 垫铁表面质量。3 垫铁组层数、 高度。4 垫铁组顶面的标高。5 垫铁之间的相对位置。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-502施工分承包商共检等级B质量控制点名称安装及找正共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 中心线位置 。2 标高。3 铅垂度 。4 方位。5 垫铁松紧度。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-503施工分承包商共检等级B*质量控制点名称高度大于10米的设备垂直度复测共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果根据塔体高度按照相关规定, 对塔体垂直度按东西、 南北互相垂直的两个方向进行复测。 结论: 总承包商施工分承包商质安处: 日期: 项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-504施工分承包商共检等级B质量控制点名称二次灌浆检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 基础表面清洁度, 环境温度低于0度时应采取防冻措施。2 灌浆工作的连续浇灌及捣实、 放气。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-505施工分承包商共检等级A质量控制点名称内件检查共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果筛板塔: 1 支撑圈水平度, 支撑圈相对间距。2 降液板支撑板间距, 降液板间距, 降液板到塔壁间距, 降液板到受液盘垂直距离。3 溢流堰高度, 溢流堰水平度。4 塔盘水平度。填料塔; 1 填料支承结构安装的稳定、 牢固程度。2 填料支承结构的通道孔径及孔距。3 支承结构水平度。4 填料安装按图纸及相应文件要求。5 填料床层压板的规格、 重量、 安装中心线及水平度。6 液体分布装置、 除沫器安装按照图纸及相应有关文件要求。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-506施工分承包商共检等级A质量控制点名称封闭检查共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 塔体内清洁度。2 塔内件安装记录检查。3 人孔及法兰的垫片螺栓。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-601施工分承包商共检等级B质量控制点名称垫铁检查共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 垫铁组的位置和间距。2 垫铁表面质量。3 垫铁组层数、 高度。4 垫铁组顶面的标高。5 垫铁之间的相对位置。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-602施工分承包商共检等级B质量控制点名称试压共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1水温、 水质及压力表。2管板式换热器; 1) 壳程压力。2) 管程压力。3U型管式换热器: 1) 壳程压力。2) 管程压力。4浮头式换热器: 1) 壳程压力( 无管箱、 外头盖、 浮头盖) 。2) 管程压力( 带管箱和浮头盖) 。3) 壳程压力( 带外头盖) 。结论: 总承包商施工分承包商: 项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-603施工分承包商共检等级B质量控制点名称安装及找正共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 标高( 立式、 卧式) 。2 中心线位置( 立式、 卧式) 。3 垂直度( 立式) 。4 水平度, 轴向, 径向 ( 卧式) 。5 方位 。6 滑动端检查。7 垫铁松紧度。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-604施工分承包商共检等级B质量控制点名称二次灌浆检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 基础表面清洁度, 环境温度低于0度时的防冻措施。2 灌浆工作的连续浇灌, 捣实、 放气。3 滑动端的灌浆检查。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-701施工分承包商共检等级B质量控制点名称垫铁检查共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 垫铁组的位置和间距。2 垫铁表面质量。3 垫铁组层数、 高度。4 垫铁组顶面的标高。5 垫铁之间的相对位置。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-702施工分承包商共检等级B质量控制点名称安装及找正共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 中心线位置。2 标高。3 铅垂度。4 方位。5 垫铁的松紧度。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-703施工分承包商共检等级A质量控制点名称内件检查共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 支撑件、 压固件的水平度、 相对尺寸、 牢固度。2 催化剂安装按图纸及相应文件要求。3 其它内件安装按随设备文件要求。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-704施工分承包商共检等级B质量控制点名称二次灌浆检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 基础表面清洁, 环境温度低于0度时防冻措施。2 灌浆工作连续浇灌, 捣实、 放气。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-705施工分承包商共检等级A质量控制点名称封闭检查共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 设备内部清洁度。2 内件安装记录检查。3 人孔及法兰的垫片螺栓。结论: 业主总承包商 日期: 项目组: 日期: 施工分承包商: 日期: 工程质量共检报告编号: 工程名称报告表号Q-801施工分承包商共检等级B质量控制点名称垫铁检查共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 垫铁组的位置和间距。2 垫铁表面质量。3 垫铁组层数、 高度。4 垫铁组顶面的标高。5 垫铁之间的相对位置。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-802施工分承包商共检等级B质量控制点名称安装及找正共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果找正与找平应按基础上的安装基准线( 中心标记、 水平标记) 对应设备上的基准测点进行调整和测量。1.中心线。2.标高。3.铅垂度。4.水平度。5.方位。6.垫铁松紧度。结论: 总承包商施工分承包商项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-803施工分承包商共检等级B质量控制点名称二次灌浆检查确认共检部位设计图纸及规范主 要 检 查 内 容检 查 结 果1 基础表面清洁度, 环境温度低于0度时防冻措施。2 灌浆工作连续浇灌, 注意捣实、 放气。结论: 总承包商施工分承包商: 项目组: 日期: 日期: 工程质量共检报告编号: 工程名称报告表号Q-804施工分承包商共检等级A质量控制点名称内件检查
