移动通信基站机房环境集中监控系统的分析与设计样本.doc

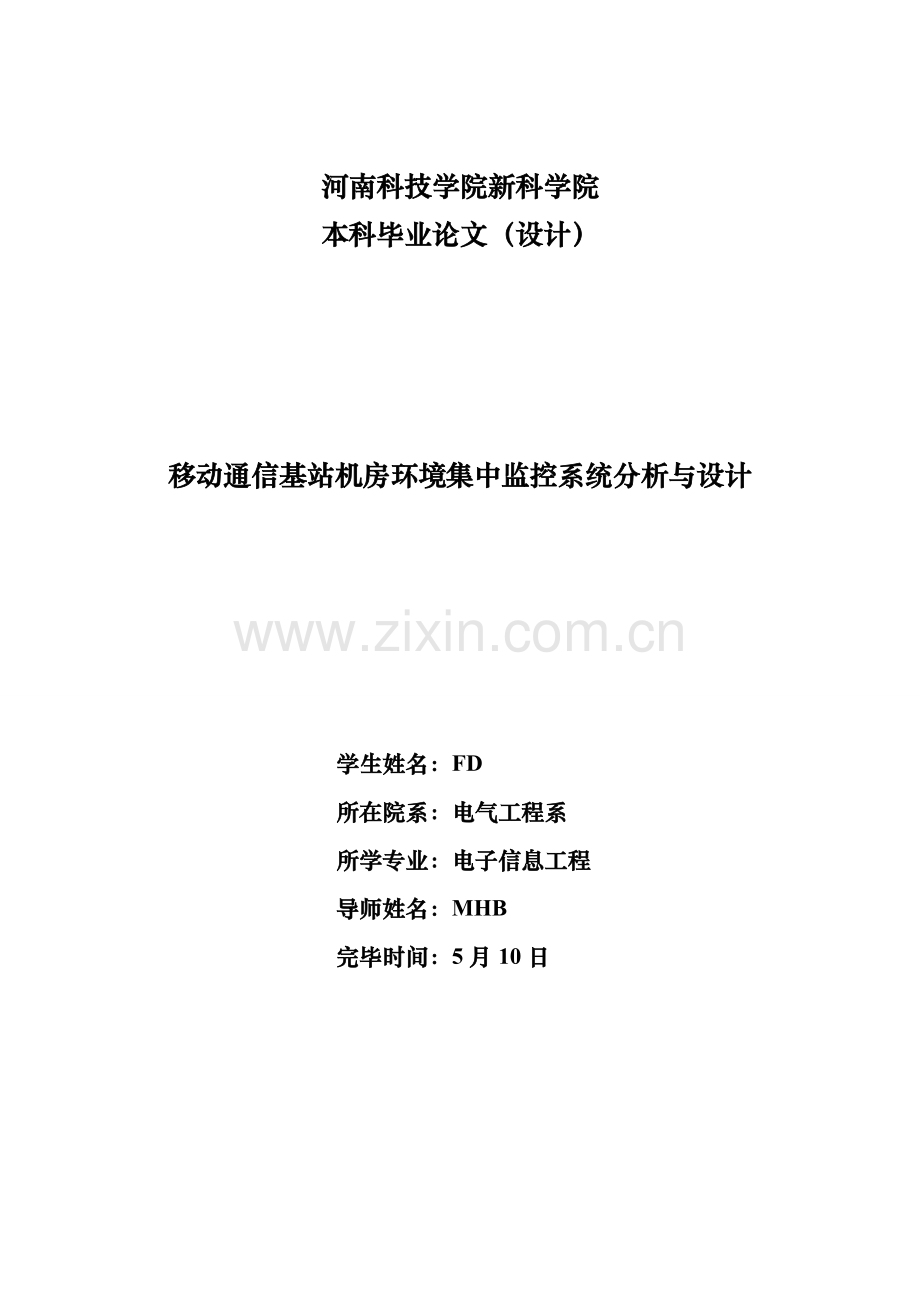

河南科技学院新科学院本科毕业论文（设计）移动通信基站机房环境集中监控系统分析与设计 学生姓名：FD 所在院系：电气工程系 所学专业：电子信息工程 导师姓名：MHB 完毕时间：5月10日 移动通信基站机房环境集中监控系统分析与设计摘 要移动通信基站机房环境集中监控系统己经成为通信站实现无人或少人值守必不可少手段，起到了减轻维护人员工作量、提高维护质量作用。本文是在这此前提下，依照已有有关技术和研究设计成果，进行了通信基站机房环境集中监控系统分析与设计。环境集中监控管理系统指通信电源动力、环境及安防集中监控管理系统，它是一种分布式计算机控制系统，集中并融合了传感器技术、当代计算机技术、通信技术、网络技术、数据库技术和人机系统技术最新成果而构成计算机集成系统，可以实现遥测、遥信、遥控和遥调四遥功能，对实现当代化通信基站机房维护和科学管理有着十分重要意义。本监控系统面向3G移动通信基站进行设计，采用三级分层构造。监控单元（SU）、域监控中心（SS）和监控中心(SC)。本文重点进行了域监控中心（SS）软件总体设计和监控模块（SM）设计以及实时监控、显示、告警解决等某些模块功能实现。软件设计采用模块化软件设计思想。实现对机房动力设备、空调及门禁实时监控。本系统是应用AT89C52单片机,采用VISCAL BASIC6.0开发运营在WINDOWS平台上监控软件。通过对被监控对象进行数据监测和分析解决实现对基机房环境集中监控。最后,文章对本设计进行了总结，并对监控系统将来进行了展望。核心词：集中监控系统，环境子系统，实时监控，报警解决Analysis and design of centralized monitoring systemof communication base stations in mobile environmentAbstractThe environment monitoring system，which has played a role to reduce the workload of the maintenance staff and improve the quality of maintenance，has been the essential means of realizing unattentioned or fewer people on duty for the mobile communications base stations. In this context，this article try to reseach both the design and realization of the environment monitoring system in accordance with the relevant technical specifications of the Ministry of Posts and Telecommunications.Environmental monitoring management system is a distributed computer control system. It is a computer integrated system，which achieves the Four-remoting function-telemetry，remoting communication，remoting control and remote adjustment containing sensor technology，modem computer technology，communications technology，network technology and the latest results of human-computer system technologies. It is of important significance for realizing the modern communication power maintainance and scientific management. The monitoring system has been designed for 3G mobile communication base station，using three-tier hierarchy，control unit SU，regional monitoring centers SS and monitoring center SC. This article focuses on the design of SS software and control unit SM，as well as the realization of some of the modules function，such as real-time monitoring，alarm processing.Modular software designs make it possible to achieve real-time monitoring of the environment monitoring system. The system is the application of AT89C52. It uses the monitoring software developed by VISCAL BASIC6.O running in WINDOWS platform. It monitors both the base station power，air-conditioning and the room environment through monitoring and analysing the data of the target. Finally，this article summarizes the design and has a outlook about the future of the monitoring system.Keywords：Centralized monitoring system ；Environment subsystem ；Real-timemonitoring ；Alarm processing目录绪论11 环境集中监控系统概述11.1 项目背景和意义11.2 国内外发呈现状11.3 本文研究内容及章节安排22 移动通信基站机房环境集中监控系统总体功能32.1 监控系统功能构造32.2 监控系统总体功能42.3 通信架构62.4 设计规定73 SS功能分析93.1 SS功能分析93.2 SS设计规定114 SS功能实现134.1 SS集中监控134.2 动力子系统144.2.1 市电供电子系统144.2.2 配电开关子系统144.2.3 智能UPS子系统154.2.4 蓄电池子系统154.2.5 防雷器子系统154.3 环境子系统154.3.1 环境监控硬件子系统164.3.2 环境监控软件子系统194.3.3 环境监控VB界面214.3.4 环境监控系统实现功能224.4 安防子系统244.4.1 门禁子系统244.4.2 消防子系统254.4.3 红外报警子系统254.4.4 闭路电视子系统255 总结与展望25参照文献27道谢29附录31附录48绪论随着移动通信事业发展，当前各移动通信运营商得到了迅速发展，无线网络覆盖日趋完善，各运营商移动通信基站数目在迅速增长。当前一种中档地区基站数最可达到800个基站，鉴于基站运营成本控制及基站管理模式，当前移动通信基站全面为无人值守机房，乃至某些大型互换机房也采用无人值守运营模式，对于大规模运营基站需要良好维护与实时发现基站存在问题，实现集中维护与监控。1 环境集中监控系统概述1.1 项目背景和意义 移动通信基站机房集中环境监控系统是指移动通信动力、环境、安防等综合监控系统，是一种分布式计算机控制系统，它通过对监控范畴内通信电源系统和系统内各电源设备、空调设备及机房安防进行遥测、遥信、遥控、遥调，实时监视系统和设备运营状态，记录和解决有关数据，及时检查故障并适时告知维护人员解决，进行必要遥控操作，变化或调节设备运营状态，从而实现通信站少人或无人值守，实现电源、空调及环境集中监控维护管理，提高通信系统可靠性和通信设备安全性。 集中监控系统是一种集计算机网络技术、测控技术、数据库技术、自动控制技术、传感技术于一体系统，这些技术飞速发展为移动通信基站机房环境集中监控系统提供了强有力支持，大量新集成工艺、新技术应用使环监控系统如虎添翼。通信集中监控系统不但解放了劳动力，提高了移动通信设备维护工作效率。同步提高了设备运营稳定性和可靠性、经济性，减少了通信成本。通过监控系统对所采集大量数据记录分析，可以使维护人员精确地掌握监控系统运营状况和质量，有针对性地安排系统维护和设备检修，防止也许浮现故障。1.2 国内外发呈现状 近几年来，移动通信在国内发展十分迅猛，通信网自身随着新工艺和新技术发展走向更高层次。同步移动通信机房环境维护难度和工作量也相应增长。其动力、环境和安防设备是移动通信网络重要构成某些，良好机房环境和安全门禁系统也是移动通信网络正常运营重要保证，因而必要加强对机房环境维护管理，以保证移动通信网络运营安全。 当前国内外许多通信行业厂商推出各种监控系统。如深圳华为通信股份有限公司PSMS动力设备及环境集中监控系统、ERICSSON公司Energy Mastert系统中电源监控子系统、艾默生网络能源有限公司PSMS动力设备及环境集中监控系统、万联公司OMM网络型监控系统等等。各公司都能把各种各样原始数据采集回来。而真正可以将大量实时信息和报警信息整顿成真正维护参照信息、设备管理信息，则很少做好，即数据分析欠缺，由于这不但规定设计开发人员精于监控系统，更要精于各种各样监控设备维护经验，并将经验转化成数据库自动操作，当前还没有完全实现。并且在实际使用时，遥测有误差。 当前，在移动通信网集中监控环境维护管理工作中重要存在几方面问题:（1）移动通信基站和机房分布点广泛，采用老式人工巡检维护模式，无法有效保证对通信设备维护工作质量和时效性。（2）缺少专业维护人员，水平亟待提高。（3）维护工作效率低，不能适应移动通信网迅速发展规定。（4）缺少有效维护支撑手段。（5）移动通信基站机房安全不能保证。 为了进一步提高移动通信网动力设备维护管理水平，改进通信基站机房设备运营环境，保证通信畅通，将维护人员从简朴重复工作中解放出来，增进维护管理体制向“集中监控、集中维护、集中管理”方向转变，提高公司核心竞争力，应不断完善移动通信基站机房环境集中监控系统。 通过近些年发展，移动通信集中监控系统无论是在技术方面、建设规模方面还是在运营维护方面均有了很大发展。但随着第三代移动（3G)通信网启用，各种数据业务及多媒体业务应用日益增多，所用网络覆盖范畴不断扩大，网络基站数目也在急剧增长，其特点是基站规模大小不一，设备种类与数量繁多，并以无人值守基站为主。对于这些基站中设备管理与维护是一种非常重要问题。3G系统与第二代移动通信系统相比采用了更前沿技术，使数据通信速率有了大幅度提开，在此速率基本之上业务应用会日益丰富，同步也对其运营环境提出了更高规定，对设备稳定可靠运营规定较高。1.3 本文研究内容及章节安排 本文重要设计一种区域级监控中心（SS）与监控单元（SU）硬件和软件实时监控系统。这是在通信基站机房监控单元（SM）基本上，设计一种与之配套区域监控中心(SS)软件环境集中监控系统。重要完毕区域监控中心（SS）监控功能设计及某些功能实现。本文章节安排: 第1章：重要简介面向3G移动通信基站机房环境集中监控系统必要性。环境集中监控系统构成与现状，本课题研究背景和意义。 第2章:阐明移动通信基站机房环境监控系统需求分析，SCSSSU功能分析及监控系统总体架构，拟定系统组网方案，以及对监控系统设计规定(非功能性，如可靠性，实时性，安全性等)。 第3章:重要简介监控系统总体设计。详细阐明区域监控中心（SS）功能分析，并进行SS监控系统架构。第4章:完毕区域监控中心(SS)功能实现设计，对该系统基站监控单元（SU）与站内动力、空调、门禁及监控中心（SS）人机界面远程实时监控等系统数据采集，集中监控等任务完毕。第5章:阐明了本系统所完毕工作与展望。2 移动通信基站机房环境集中监控系统总体功能2.1 监控系统功能构造集中监控管理系统功能(如图2-1所示)即是对监控范畴内分布各个独立监控对象进行遥测、遥控、遥信，实时监视系统和设备运营状态，记录和解决有关数据，及时侦测故障并做必要遥控操作，及时告知人员解决。按照上级监控系统或网管中心规定。从而实现通信基站少人或无人值守，以及电源、空调和安防集中监控维护管理，提高监控系统可靠性和通信设安全性。管理功能配备故障性能安全网管中心运营和维护核心功能数据采集设备控制监控对象图2-1 监控系统功能构造图 （1）数据采集数据采集是监控系统最基本功能规定，应及时和精确。对设备控制是为实现维护规定而及时变化系统运营状态有效手段，应安全和可靠。 （2）运营和维护运营和维护是基于数据采集和设备控制之上系统核心功能，完毕寻常告警解决、控制操作和规定数据记录等。 （3）管理功能 配备管理 配备管理提供收集、鉴别、控制来自下层数据和将其提供应上级一组功能。 故降管理 故障管理提供对监控对象运营状况异常进行检测、报告和校正一组功能。 性能管理 性能管理提供对监控对象状态以及网络有效性评估和报告一组功能。 安全管理 安全管理提供保证运营中监控系统安全一组功能。2.2 监控系统总体功能监控系统采用逐级汇接构造，普通有监控中心(SC-Supervision Center),区域监控中心(SS-Supervision Station)、监控单元(SU-Supervision Unit)和监控模块（SM-Supervision Module)构成。原则上地市级及以上本地网中心设立一种监控中心(SC)，依照本地网详细状况，监控中心(SC)可如下设一种或数个区域监控中心(SS)。区域监控中心(SS)可如下设立一种监控单元(SU)。各通信站可依照监控参量详细状况，配备一种或数个监控模块(SM)。当前3G移动基站数量多，地理分布广。由于技术进步，移动通信基站多为无人值守或少人值守维护状况，每个基站应作为单独监控单位(SU)，基站内监控模块(SM )由SU主机集成。因而，移动基站监控系统体系构造普通呈三级监控架构:1个省监控中心(PSC)，若干个区域监控中心(SS)，每个监控中心监控若干个基站监控单元(SU)，每个监控单元（SU）通过若干个监控模块(SM)对各种监控设备及参数进行直接实时监控。对辖区内基站监控单元（SU)直接进行监控与维护，同步服从省级监控中心(SC)监控，这时系统呈三级架构。由于同级之间普通不需要直接通信，整个监控系统架构为清晰层次架构（如下图2-2所示）。在这个层次架构中，上下级节点（SS/SC)既有明确职能划分，又要互相协调，构成数据分布集散控制系统。（1）移动通信基站监控单元(SU):在这个监控系统层次构造中位于底层，直接与基站监控模块(SM)连接，负责基站内通信基站机房环境中电源、空调、安防等系统数据采集、控制任务执行。其基本功能有:采集/控制：通过各种技术手段，对机房内设备运营参数进行集，并执行监控工作站控制指令。通信管理功能：按一定周期发送运营数据，也可应上级监控中心规定传送数据。接受区域监控中心(SC/SS)发送来各种命令，解释执行。能在主信道故障时，自动启用备用信道，待故障排除后，恢复使用主信道。告警判断功能：判断现场告警，实时报告上级监控中心告警信息。系统自检功能：系统可实时监测各监控器件运营状态。（2）区域监控中心(SS)是整个监控系统架构核心环节，普通如果基站数较多、成分布范畴广、或依照管理体制需要，须设立区域监控中心。负责本辖区内移动通信基站电源、空调与安防等机房环境集中监控。对基站监控进行集中监控管理。区监控中心重要功能涉及: 实时接受并显示SU环境设备运营数据、工作状态和告警信息，下达对各SU被控设备遥控操作命令。 进行告警确认和解决，告警解决涉及:告警确认、告警派修、强制解除等。 对设备运营数据进行记录解决，生成各种记录报表和曲线。 查询、显示和打印历史数据、告警记录、操作记录、记录报表和曲线，进行数据存储管理。 对人员、设备等辅助信息进行管理。 对系统进行安全管理，设备和检查顾客密码和权限。 对系统内所有计算机、通信路由等进行自诊断，发现故障及时告警，并启用备份设备。 提供完善协助功能。图2-2 通信环境集中监控管理系统管理（3）省监控管理中心(PSC):对所属所有市/地区及移动及移动基站/互换局数据进行管理，对下面市/地区监控管理中心传送上来重要数据（配备值、报警等)进行存储、解决。在这一级中，实时效率并不是最重要，报表、曲线分析功能是这一级重要功能。市/地区监控管理中心将数据进行整顿，将整顿后数据(如报表、曲线)依照需要传送到省监控管理中心，以便统一设备管理，获得设备运营状况第一手资料，为设备选型奠定基本。在这一级也设立计算机局域网，设立数据服务器.有和谐人机界面。省监控中心也可以通过度布式数据库调用等技术手段.直接观测所属某个移动基站设备参数.也可以观测或查询某个移动基站实时或历史图像。通过上面分析可知，功能全面地区监控中心是整个监控系统核心。只要设计好一种地区级监控中心，其他几种层级监控点都可以此为基本，恰当进行功能扩展即可得到。本文重要设计一种地区级监控中心(SS)与监控单元（SU）硬件和软件实时监控系统。2.3 通信架构SS组网是指SU-SS组网。由于El线路既可以作为一种完整2.048Mbi t/s数据信道，也可以准时分复用原理分为32个互相独立64kbit/s数据信道来使用，组网方式灵活多样，本系统选用El线路组网方式。 目而 3G通信系统是在原有2G或2.5G通信网络上进行改造。当前国内移动通信公司重要采用光纤网将基站接入。地区与省局之间连接多采用通用数据网络。地区级监控中心(ss)E164k/GPRS基站监控单元(su)基站监控单元(su)RS232/485门禁监控模块空调监控模块动力监控模块图2-3移动基站与监控中心通信架构考虑系统可靠性，依照有关规范，基站与监控中心连接信道应设有备用数据通道，考虑基站地理位置分散型，本系统建议采用路由。但由于GSM通信信道（SMS/GPRS）很窄，只适当传送兼简短报警信息、运营状态及监控指令。因而基站完整接入方式如图2-4所示。图2-4 移动基站接入监控系统完整通信方式考虑系统开放性规定，原则上但愿所有基站与监控中心通信合同都采用TCP/IP合同，使得监控系统可以在较低硬件成本状况下，支持足够多基站加入监控系统。这对基站(SU)提出了规定，即在基站内(SU)完毕串口与TCP/IP之问合同转换。但实际基站也许不满足这个条件，有些基站只有串口输出。这时基站与监控中心之间连接本质上是一种虚拟点对点串口通信，在上级监控中心必要设立相应串口对接装置和合同转换装置，将基站接入监控中心TCP/IP以太局域网。如果能在监控中心设立足够多串口接入装置，这种类型基站也能开放式地接入监控系统。本系统在监控中心硬件架构设计中，选取以串口合同与上级监控中心进行通行方式。 地区监控中心(SC/SS)与基站实际连接图可参照图2-5中区域监控中心配备，但须把智能通信服务器功能扩展，使它既有能力将支持TCP/IP通信规范基站接入监控中心，又有足够多串口服务，连接只有串口I/O基站。别的通信配备与地区级监控中心相似。 地区监控中心(SS)与省级监控中心(SC)之间信道连接，普通采用公用数据通信网络，支持TCP/IP合同，选取性很大。依照实际建立监控中心时通信条件而定。其备份信息通道，也可是另一种支持TCP/IP合同高速信道。因而，在软件设计时，本系统将在它们之间存在高速以太网假设条件下实现，使系统与实际物理信道无关。2.4 设计规定 实用性:从顾客角度出发，监控系统建设可使得基站少人值守或无人值守。系统应能充分运用既有资源，尽量减少建设成本，使系统具备较高性价比。系统界面力求和谐，以以便顾客使用。可靠性:系统在数据采集、存储(备份)、操作安全、组网等多方面保证了系统容错能力，提高系统运营可靠性。实时性:系统充分考虑监控实时性规定，在提高数据一致性和安全性前提下，通过镜像设立，提高系统运营效率。同步对某些特殊监控且(特别是门禁、火警等实时性规定较高采集量)变化，考虑特别解决，以提高迅速响应性能，其实时性指标应优于国家规范有关规定。开放性:整个监控网络架构和数据库架构是一种开放系统，通过配备管理，能以便地扩展系统，接入不同厂商基站产品，而不是由个别厂商提供专用系统。 系统内各设备间通信以及外部系统访问本系统内数据接口，都按关于国家或行业规范规定设计。 灵活性:系统将采用模块化设计.顾客可依照不同需求采用不同监控模块组合，从而以最经济方式实现顾客需求，同步模块化设计也是保证开放性基本。图2-5 系统总体通讯构造3 SS功能分析3.1 SS功能分析（1）具备实时作业功能，能同步监视辖区内SU工作状态和运营参数，接受告警信息并与SC保持通信，可透过监控单元(SU)对监控模块(SM)下达监测和控制命令。提供顾客浏览界面，可以任意选取基站、设备对运营数据进行实时查询。提供对设备进行远程控制操作方式，对开关量可控信号系统显示信号各个可选状态值，顾客可以选取并发送控制命令切换到需要状态值。对模仿量可控信号系统给出可控范畴，顾客可发送控制命令在容许范畴内选取所需要控制值。监控系统重要功能之一是在需要时候对远程设备进行遥测、遥信、遥控、遥调。遥测是指对机房环境参数实时采集；遥信是指通过对现场设备或环境运营状态进行监视，来远程获取相应状态量过程；遥控是指开关量控制，例如电源开关、空调启动；遥调指模仿量设立，例如空调溢度设定。系统对控制有严格权限控制，只有具备相应控制权限操作人员才干进入控制窗口进行控制操作。 （2）设定告警级别、顾客权限。告警是指监控设备、被监控设备和通信设备发生状态变化时产生提示信息，可分为实时告警和历史告警，实时告警指是在设备发生告警时，由监控系统实时上报并从告警窗口中弹出告警信息，涉及没有结束告警或结束后没有被确认告警。历史警等是已经结束并被确认告警信息，这些信息已经被确认并且保存到历史告警数据表中。本监控系统告警级别分为紧急、重要、普通告警三级。紧急告警:已经或即将危及设备及通信安全，应及时解决告警;重要告警:也许影响设备及通信安全，需要安排时间解决告警；普通告警:向维护人员提示信息。本系统初步实现普通报警功能。监控中心设备与信号关系。物理关系:信号属于设备，设备属于端局，端局属于监控站。告警关系:只要信号有告警，该信号所相应设备及端局、监控中心(站)均告警。同一种设备若有各种信号告警，该设备告警级别与这些告警信号中最高档别一致。同理，同一种端局若有各种设备告警，该端局告警级别与这些告警设备中最高档别一致。顾客可分为:普通操作员、系统操作员、系统管理员。普通操作员只能进行简朴浏览、查看和检索操作。系统操作员则在此基本上可以进行告警确认、遥控、参数配备等维护工作。系统管理员除前面所述功能外，还能进行全面参数配及、顾客管理和系统维护等操作，是具备最高权限顾客。每个顾客以不同帐号区别，以密码保护。 系统顾客权限规定是指顾客可以进行可读或可写操作;对特定监控对象规定进行浏览、可控、配备参数操作，普通在监控系统中监控对象基本单位是监控模块(监控对象)级。监控系统可以赋予不同顾客不同操作权限。可写可读可控制、可读可控制、只读等，并有完善密码(Password)管理功能，以保证系统及数据安全。 （3）设定各个监控点性能门限值。 重要涉及各告警点告警级别、告警上下限、存储阀值、告警级别、告警比较值。 （4）实时监视各通信站环境中电源、空调及安防工作状态，接受故障告警信息并进行告警解决。告警发生后，解决手段涉及告警确认、告警派修、告警强制结束。实时监控就是实时地将上报各种实时信息依照规定进行显示，并提供对被监控设备进行远程控制能力。告警确认是指在告警产生时，显示告警窗口，查看告警信息并进行确认。已结束告警在确认后成为历史告警，从实时告警窗口移走。 此外可以在实时告警显示窗口中选中未结束告警进行强制结束，结束同步确认这些告警，同步告警被移至历史告警。强制结束时操作员必要输入强制结束因素，因素要记录。告警强制结束操作需要有强制结束权限人员才可以进行。（5）依照需要，可以查询重要监测数据和告警信息，并在屏幕上显示或打印输出。查询功能重要是完毕对数据查询并将成果输出，被查询数据普通是指监控系统中告警数据、实时数据、控制数据、历史数据、记录数据、管理数据。查询时要给定查询条件来进行查询约束，监控系统在获得需要数据后依照指定体现方式输出。 告警查询规定提供对通信基站名称、设备类型、设备名称、信号类型、信号名称、告警级别、发生时间等。查询对象可分为当前告警和已恢复告警。查询数据成果包括:基站、设备、信号、告警值(对模仿量)、告警信息、告警开始时间、告警结束时间、确认时间、强制结束时间、强制结束操作员。 历史数据查询规定提供对通信站名称、设备类型、设备名称、信号类型、信号名称等。查询成果包括:局站、设备、信号、信号值(对模仿最)、信号值发生时间。 历史记录数据查询规定提供对通信站名称、设备类型、设备名称、信号类型、信号名称等。查询成果包括:局站、设备、信号、最大值、最大值时间、最小值、最小值时间、平均值、记录日期。 操作记录查询规定提供对通信站、设备类型、设备类型、设备、信号类型、信号、顾客名称。查询成果包括:端局、设备、信号、操作、操作时间、操作员。 （6）具备数据存储功能，告警数据、操作数据和监测数据应至少保存半年时间。告警数据、操作数据、监测数据对反映设备性能和长期运营状况、指引后来维护工作具备相称重要作用，这些数据在显示之后不能丢弃，需要进行归档保存储入数据库中去.当这些数据保存半年之后，对维护工作己经不是那么重要，却又有一定保存价值，就将这些数据导出到备份存储设备中，需要时再导入，即备份和恢复。 （7）用于管理和维护运营动力环境监控系统所必须某些静态数据，例如设备资产数据，人员状况数据，以及门禁有效刷卡名单。 工作站管理:对整个系统中各类软件进行设立、修改、增长或删除操作，完毕在监控系统运营时对整个系统构架微调，系统中实时监控主机、数据库、复制服务器、备份程序是系统运营基本，不能被添加或删除，只能修改、设立。工作站管理目是为了依照实际运营状况调节整个系统反映性能，优化监控系统。 人员管理:对管理人员进行查询、添加、修改、设立操作实现对人员基本信息管理。人员基本信息涉及:工号、姓名、性别、住址、通信地址、单位、部门、手机。人员基本信息与人员有关信息需要严格保持一致。 设备管理:监控系统作为一种平台性系统不但能对已监控设备进行全面管理，也能对未进行监控设备进行必要管理。设备管理是对设备配备信息补充，在设备管理中不能修改任何配备信息，并且由于设备专业关系，一台详细设备也许相应几种逻辑监控设备。设备管理是管理设备配备信息以外某些信息，重要是设备资产编号、设备型号、生产厂家、购买时间、使用年限。通过设备管理理解设备购买、使用状况，为设备选型提供基本数据。（8）具备信息打印功能当浮现告警或依照管理需要打印;打印信息在显示屏幕上应有所提示。打印内容涉及，告警报告;日、月告警和监测数据记录报表;重要监测参量，曲线图等。（9）实时向监控中心(SC)转发紧急告警信息.必要时(如区域监控中心SS夜间无人值守)，可设立成将所收到所有告警信息转送到监控中心(SC) 。（10）接受监控中心(SC)定期下发时钟校准命令。为避免监控系统内各某些、数据库服务器以及前端硬件设备等时钟不统一给系统记录和操作带来混乱，SS监控系统接受监控中心(SC)定期下发自动和手动校时功能。 3.2 SS设计规定（1）和谐直观实时监视、监控功能监控系统能对所有基站进行集中监控管理，实现少人值守和无人值守目的。系统可实时采集各设备运营参数、工作状态及告警信息。在监控中心(SS) ,值班人员可以依照需要，实时显示观测运营参数，监视各个基站设备运营状况，理解各类设备工作状态。系统能对智能/非智能型设备进行监控，准的确现遥信、遥测、遥控、遥调功能，保证各基站安全、可靠、稳定运营。通过合理系统构造设计，在保证良好实时性同步，有能力开放地接入各种设备。监控对象涉及高低压配电、电源、空调、油机、电池等设备，和涉及温度、湿度、水浸、烟感、门禁、图像在内机房环境信息，为实现无人值守奠定良好基本。 系统将具备遥信、遥测、遥控、遥调等口“四遥”功能。 遥测是指通过对设备或环境持续变化模仿量进行采集，来远程获取这些数据过程。遥测对象都是模仿量，涉及电压、电流、功率等各种电量和温度、压力、液位等各种非电量。通过传感器、变送器以及监控模块一系列变换解决后，转换为非常接近于真实值数字量，交由计算机进行进一步解决。 遥信是指通过对现场设备或环境运营状态进行监视，来远程获取相应状态量过程。遥信内容普通涉及设备运营状态和状态告警信息两种。这些状态量取值普通是几种离散值，每个值有一种固定意义，用以代表设备或其局部一种运营状态。有些状态只有两种取值，表达某些特定状态有或无、告警或不告警。 遥控是指监控系统对远端设备发出特定指令，来使设备执行相应动作过程。遥控量值类型普通是开关量，用以表达“开”、“关”或“运营”、“停机，等信息，也有采用多值状态量，使设备可以在几种不同状态之间进行切换动作。 遥调是指对远程设备进行远程调试，可对监控系统内各个监控模块进行远距离参数配备。（2）完善告警解决功能依照告警性质、重要级别进行分类，与解决流程相结合，保证维护人员能完毕各项解决工作;系统自动鉴别告警级别，完毕相应解决工作。无论监控系统处在任何界面，均应及时自动提示告警信息。所有告警一律采用声光告警。不同级别告警信号应采用不同显示颜色和告警音响。紧急告警标记为红色闪烁，普通告警为黄色闪烁。发生告警时，应由操作人员进行告警确认。如果在规定期间内(可依照实际状况拟定)未被确认，可依照程序设定条件自动告知关于人员。告警在确认后则停止告警。系统能接受多地点、多事件并发告警，并保证无丢失告警信息。系统可以屏蔽(或过滤)某些不必要告警信息。系统能依照需要对各种历史告警信息进行查询、记录和打印。各种告警信息不能随意进行修改、删除等操作。系统除对被监控对象具备告警功能外，还能进行一定限度自诊断(如系统掉电等)，能直观显示故障内容，使系统具备很强可靠性。（3）丰富管理业务支持功能灵活查询功能和强大报表功能相配合，对设备运营历史数据、实时数据进行整顿分析，以不同角度向管理者提供丰富设备运营信息，为设备大修、更新、改造、选型等质量管理提供可靠根据。通过对蓄电池、电源、空调及安防等设备运营数据详尽分析，初步实现基站设备状态远程故障诊断，加强不良设备维护，做到防患于未然。人员管理模块和门禁系统相配合，不但保障了系统安全性，并且针对移动维护特点，对维护人员寻常工作提供了有效管理、监督手段。在移动维护体系中，针对某基站设备故障，由履行集中监控职责中心局向负责此基站维护人员发出故障派修单;维护人员在解决完故障后，将派修单反馈给派发单位，通过这样闭环管理，加强维护工作职责界定和对维护工作过程跟踪，提高维护工作水平，改进工作绩效。 系统提供多级口令和多级授权，保证系统安全性；系统对所有操作进行记录，设备查询。系统对值班人员交接班进行管理。（4）安全管理功能 安全涉及两层含义:一是监控系统安全，二是设备和人员安全。监控系统采用了某些必要办法来保证安全，即安全管理功能。重要分为三个方面:顾客管理功能，操作记录管理功能，遥控操作安全保障功能。可以对顾客操作权限进行很细化设立。本系统设计顾客权限为三等:普通顾客、系统管理员、系统操作员。监控系统可以对顾客登陆及其有关操作进行详细记录。同步系统设计了很强容错办法，保证不因顾客误操作等因素使系统出错、退出或死机。4 SS功能实现监控中心（SS）是连接整个监控系统内各个某些纽带，是移动通信系统成功稳定运营基本。如前所述，整个监控系统是由监控模块（SM）、基站监控单元（SU）、区域监控中心（SS）、省级监控中心（PSC）构筑层次型架构。信息产生、解决涉及到各级硬件及软件，合理组织实现她们是系统设计中重要一环。本章咱们将对该系统基站监控单元（SU）与站内动力子系统、环境子系统、安防子系统及监控中心（SS）人机界面远程实时监控等系统数据采集，集中控制等任务完毕。4.1 SS集中监控移动通信基站机房集中监控系统不但可以对单个机房内各种动力设备、环境设备及系统状态信息、报警信息、控制命令、图像信息等进行完整地集中监控，并可以通过组网传播方式对分布在各地基站机房实现跨区域联网集中监控管理。图4-1 SS系统构造图4.2 动力子系统4.2.1 市电供电子系统实现方式：在配电室内市电配电柜三相电源入线处加装一种专用电量仪，电量仪通过RS485信号进行通讯，接入到监控主机多串口卡。实现功能：电量仪可以监控市电三相相电压、相电流、有功、无功、视在功率、频率、功率因数等参数。相应参数存有历史曲线，机房因电源问题引起问题能通过电量仪和UPS历史曲线分析出故障因素，甚至防止诸多故障发生。如果某参数超过设定范畴，系统即发出报警。4.2.2 配电开关子系统实现方式：系统采用电压转换模块（光电隔离）将输入高电压信号，经
