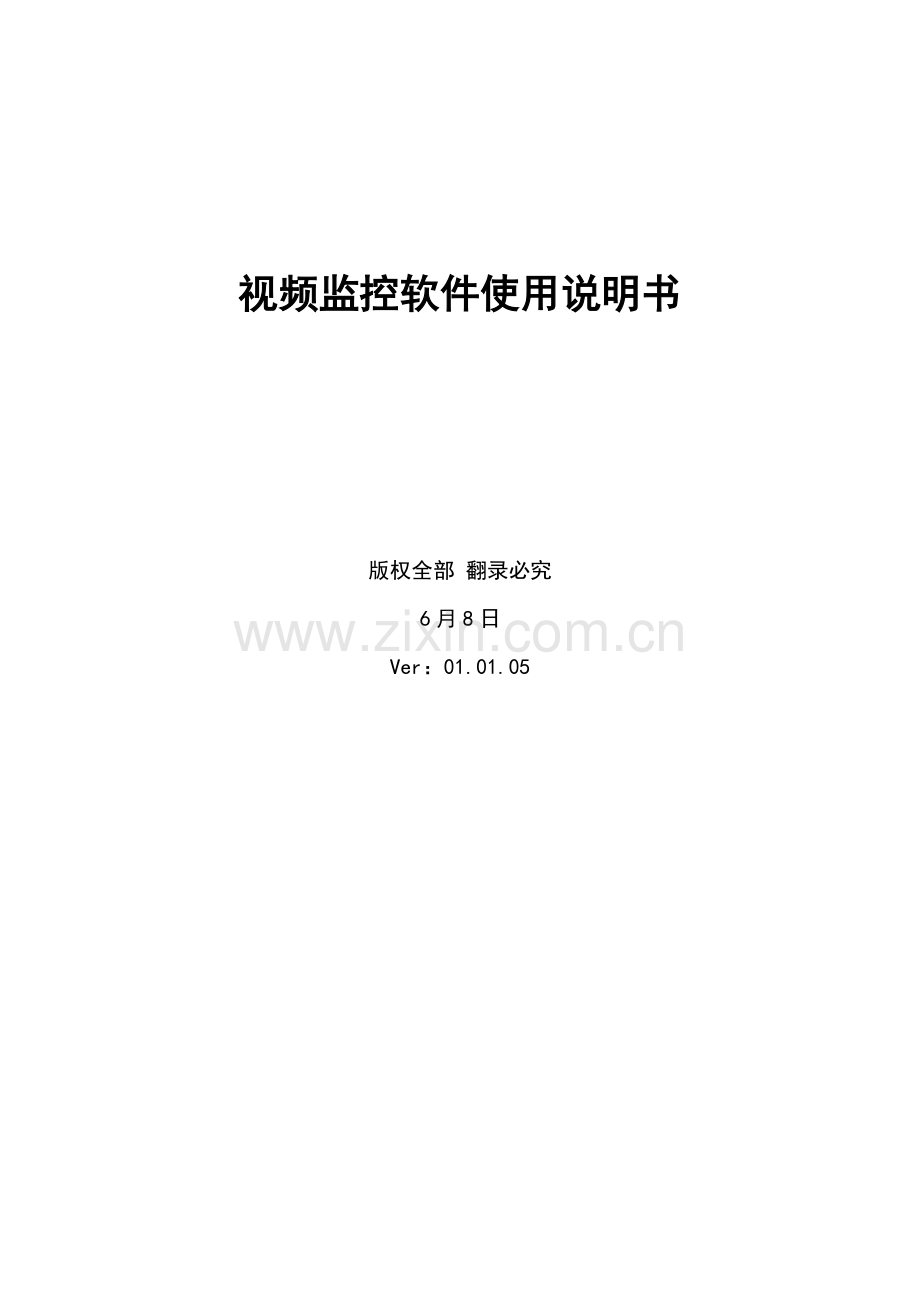

视频监控软件使用说明书

版权全部 翻录必究
6月8日
Ver：01.01.05

注意事项
首先，感谢您选择我企业最新产品。
在使用本监控卡之前，请具体阅读本说明书所包含相关事项，熟悉硬件、软件各部分功效后，方能使用，以确保该系统为您发挥最好功效。不然一切后果自负。
本说明书将向您具体叙述全实时“视频监控系统”安装、操作、设置和网络使用方法。
本系统工作主机供电电压为220V±10%，假如在电压不稳或干扰大场所，请您选择优质稳压电源（即UPS），确保系统正常良好工作状态。
本系统在安装、拆卸视频采集卡时，必需将主机处于完全断电状态，不然主板上残留电压将损坏采集卡。
本系统可切换D1和CIF分辨率，切换分辨率设置后，在主界面必需关闭通道视频，重新打开通道视频，设置才能生效。
本系统主机工作于常温(-10±3℃～55±2℃)、清洁环境,而且保持良好通风状态。
本系统软件属于我企业专有产品，未经同意，请勿复制，不然影响机器稳定概不负责，并将经过相关法律渠道追究盗版责任。

功效特点（H.264压缩）
Ø 压缩方法：H.264/MPEG 4；
Ø 显示分辨率：1024×768、1280×1024、16:9宽屏、16:10宽屏；
Ø 预览分辨率 (可调) ：704×576（PAL制），740×480（NTSC制）；
352×288（PAL制），370×240（NTSC制）；
Ø 录像分辨率（所见即所得）：704×576（PAL制）， 740×480（NTSC制）；
352×288（PAL制），370×240（NTSC制）；
Ø 单机容量支持12路D1、48路CIF；
Ø 支持单画面、4画面、9画面、16画面、20画面、25画面显示，可全屏显示，支持自动翻页；
Ø 多画面实时显示/录像/回放功效，支持多协议云镜控制，支持多个报警盒实现联动报警；
Ø 手动录像、连续录像、定时录像、动态录像、事件录像、联动报警录像等多个录像方法；
Ø 能够设置每个通道显示名称；
Ø NTSC/PAL两种视频显示制式可选，25帧/秒实时预览、录像、回放；
Ø 视频图像属性调整功效，使图像更清楚。
Ø 视频录像图像质量有多个等级可调，以改变存放文件大小，方便不一样场所应用。
Ø 视频移动报警录像功效，报警录像灵敏度、预录像时间、延迟录像时间可调，支持声音报警输出。
Ø 智能检索，可按摄像镜头年/月/日/时间段或长时间连续检索回放，自动检索报警录像，能区分录像事件。
Ø 含有局部放大功效，可逐帧回放，快速播放，慢速播放，常规播放。
Ø 回放时可进行图片抓拍功效，回放时文件备份功效、文件剪辑功效。
Ø 可进行远程监控，远程控制云镜、色彩、手动录像、布撤防、重启计算机等控制工作。
Ø 支持现今最大容量硬盘，并支持安装多个大容量硬盘。
Ø 硬盘管理能够经过对最大使用硬盘和硬盘最小预留空间设置使硬盘能够得到充足合理使用。
Ø 自动创建日志文件（用户操作日志、系统日志、远程控制日志），便于查询操作统计。
Ø 系统可任意设置定时关机，定时重启功效，确保系统运行高稳定性。
Ø 可设定开机自动运行监控软件，断电自动关闭程序，来电自动重启，自动恢复录像。
Ø 硬件、软件经过严格拷机试验，稳定可靠。
Ø 系统硬件配置要求低，48路同时录像显示时，CPU占用率低于75％。
Ø 系统能有效预防用户数次反复运行监控系统造成系统瓦解情况。

目录
第一部分 软件安装和卸载 6
1.1 系统要求 6
1.1.1 硬件要求（推荐） 6
1.1.2 软件要求 6
1.2 软件安装 6
1.3 软件卸载 8
第二部分 软件介绍 9
2.1 进入程序 9
2.2 软件主界面介绍 10
2.2.1 NET DVR集中监控系统主界面 10
2.2.2 主界面按钮功效介绍 11
2.3 软件设置 15
2.3.1 基础设置 15
2.3.2 录像设置 17
2.3.3 音视频设置 17
2.3.4 云台设置 22
2.3.5 报警设置 22
2.3.6 颜色设置 24
2.3.7 移动侦测 25
2.3.8 隐私屏蔽 26
2.3.9 显示设置 27
2.3.10 存放设置 28
2.3.11 系统设置 29
2.3.12 网络设置 30
2.3.13 用户设置 31
第三部分 录像回放 33
第四部分 技术参数 35
附录一：DVR卡推荐配置 37
一、4路/8路/12路全实时CIF推荐配置 37
二、4路/8路/12路全实时D1推荐配置 37
二、16路/24路/32路/48路全实时CIF推荐配置 38
硬件方面 38
软件方面 38
附录二：已测主板推荐一览 43

第一部分 软件安装和卸载
1.1 系统要求
1.1.1 硬件要求（推荐）
主板
主板Intel G31/G35以上芯片组，PCI-EXPRESS插槽2个或以上
CPU
Intel平台 赛扬 E4300 以上（推荐Core(TM)2 E5200以上）
内存
512M以上（推荐使用双通道）
显卡
推荐使用集成显卡
网卡
10/100M
显示分辨率
推荐1024*768，1280*1024，支持宽屏
1.1.2 软件要求
操作系统：适适用于Windows /Windows XP/Windows Vista
1、系统推荐使用Microsoft Windows XP Professional sp3。
2、安装DirectX 9.0c 或以上。
3、需使用最新显示卡驱动程序。
4、在安装有DVR软件主机上，请不要安装防火墙，杀毒软件和其它部分应用程序；
（安装防火墙包含系统防火墙，会造成远程访问连接失败；装杀毒软件，运行时会占用很大系统资源，这么会影响DVR软件稳定；在DVR软件运行时，请不要运行其它应用程序。）
注意 : 在安装显卡驱动前，请务必先安装主板驱动程序，不然不利于显卡及DVR正常工作。
1.2 软件安装
1) 打开光盘，实施install.exe文件，图1：

图1
2) 选择需要安装项目，单击“确定”，程序将自动完成视频采集卡驱动、 NET DVR集中监控系统、视频解码器安装；
3) 点击“确定”后会出现图2：

图2

4) 图3A，“ 集中监控系统”点击“确定”安装完成，图3B：

图3A 图3B
1.3 软件卸载
1）方法一：点击 开始 > 程序->卸载, 卸载软件将删除“ NET DVR集中监控系统”相关文件，但不会删除录像文件及录像文件夹。
2）方法二：在“控制面板”里，双击“”，选择“NET DVR”，单击右下角“删除”按钮，依据提醒，“下一步”即可。

第二部分 软件介绍
本软件包含服务器端和用户端
2.1 进入程序
在安装“ NET DVR集中监控系统”系统后，双击Windows桌面上“”图标或点击 开始 > 程序->NET DVR，可直接进入“ NET DVR集中监控系统”监控预览界面，无需输入密码。

图4
进入“ NET DVR集中监控系统”主界面后，系统全部按钮处于锁定状态，点击“”或其它任何一个按钮，将弹出以下对话框，图5

图5
选择“是（Y）”，在弹出密码框中输入正确用户名和密码，方可实施功效操作。

图6
成功登录后，第一次使用软件用户请进入“用户设置”页面，添加新用户，并进行“权限设置”，预防一般用户拥有管理员权限更改设置，造成无须要损失。管理员用户创建、删除、管理新用户权限，具体操作见权限设置
注：系统管理员用户名：admin，密码：admin。
2.2 软件主界面介绍
2.2.1 NET DVR集中监控系统主界面
运行“ NET DVR集中监控系统”前，请确定您电脑显示分辨率为真彩32位，分辨率为 1024*768或1280*1024(17寸以上显示器提议使用1280*1024，画面浏览更大且更清楚!)

图7
2.2.2 主界面按钮功效介绍
1) 多画面切换按钮

有单画面、四画面、十六画面、二十五画面、全屏等显示方法。
2) 重排按钮

当连续多个窗口无图像显示时，能够将有图像显示窗口重新根据次序排列。
3) 翻页按钮
下一页 上一页
当一个屏幕无法显示全部监看画面时，能够点击“”进入下一屏显示，点击“”回到上一屏。
4) 页面轮巡按钮

点击后，能够根据预先设置时间值（具体设置请参考“全局设置”），自动根据次序在屏幕上翻屏显示。
5) 回放按钮

单击后，进入录像回放界面。
6) 设置按钮

单击后，进入程序设置界面，仅限管理员用户和超级用户。
7) 帮助按钮

单击后，显示“ NET DVR集中监控系统”使用说明文件。
8) 界面锁定按钮

单击后，会将目前视频监控界面锁定，显示以下解锁对话框：

图8
鼠标单击任何按钮，全部不起作用，能够有效预防监看人员离开时，其它人对系统误操作。输入登录密码后，即可解锁。
9) 最小化按钮

单击后，视频监控程序将最小化到任务栏，屏幕返回Windows界面。

10) 日志按纽

全部操作动作全部会在这里进行显示

11) 抓拍按钮

在设备列表里，选择一路摄像机或单击某一路监控画面，单击“”，将对选择画面进行抓拍，所抓拍图片以JPG格式保留，存放位置可在“存放设置”里进行更改。
12) 当地预览

① 当需要打开通道时,能够用鼠标左键选择你需要打开通道按纽,
② 点击一下为打开,再次点击为关闭;
③ 能够点击全开按纽则全部通道打开,或全关按纽则通道全部关闭.(这里显示是预览图象)

13) 当地录像

①: 当需要打开录像通道时,能够用鼠标左键点击选择你需要打开通道按纽开始录像
②: 点击一下为录像打开,再次点击为录像关闭;
③: 能够点击全开按纽则全部通道打开,或全关按纽则通道全部关闭.(这里显示是预览图象)
14) 远程设备

相关操作请参考2.3.12 网络设置

云台控制

15) 变焦按钮

：控制镜头变倍变大
：控制镜头变倍变小
16) 光圈按钮

：控制镜头光圈变大
：控制镜头光圈变小
17) 聚焦按钮

：控制镜头聚焦变远
：控制镜头聚焦变近
18) 云台控制按钮

：控制云台向上移动 ：控制云台向下移动
： 控制云台向左移动 ： 控制云台向右移动
：控制云台灯光开关
：控制云台雨刮开关
：云台预置位设置按钮，点击后在文本框中输入预置位数字，确定即可快速设置云台预置位。
：云台预置位调用按钮，点击后在文本框中输入预置位数字，确定即可调用云台预置位。

19) 退出监控程序按钮

单击“”，将退出“ NET DVR集中监控系统”。
2.3 软件设置
单击“”按钮，进入程序设置界面，图10：

图10
点击右边列表，选择通道，可对各个通道进行配置。

2.3. 1 基础设置
点击“基础设置”标签进入基础参数设置，图11：

图11
相机名称：可对目前选定相机设置名称；
相机类型：显示是否是当地DVR；
相机IP地址：本软件可接入网路摄像机（IP Camera），假如接入了IP Camera，可输入IP CameraIP地址。
备注：软件升级后可支持此功效；
连接方法：显示是否是当地设备；
相机描述：对目前选定相机进行说明；

DVR系统开启时自动开启该设备：
Ø 打“P”即为开启“视频监控软件”时，自动开启打开此路视频
Ø 不打“P”即为开启“视频监控软件”时，不打开此路视频
打开该设备时自动开始录像：
Ø 打“P”即为打开此路视频时，自动开启录像
Ø 不打“P”即为打开此路视频时，不开启录像
提供远程视频：
Ø 打“P”即为该路视频可远程监看
Ø 不打“P”即为该路视频不可远程监看
同此设置：
Ø 打“P”即为本机其它全部路视频和目前视频设置一样
Ø 不打“P”即为不将此路视频设置参数复制到本机其它全部路视频
使用默认值
点击后将恢复到出厂设置。
更改了设置后，需关键点击“应用”按钮才能保留更改后设置。
2.3.2 录像设置
点击“录像设置”标签进入录像参数设置，图12：

图12
同此设置：打“P”即为本机其它全部路视频和目前视频设置一样
不打“P”即为不将此路视频设置参数复制到本机其它全部路视频
录像设置：
①打勾激活定时录像,下面操作开始起作用；
②你能够选者定时录像或移动录像,二者只能选其一；
③选择你需要录像模式后,在下面表格能够选择你需要录像时间段,或能够选择全部;
④在录像选择表格里,你能够拖动左键进行选择,右键进行消除.
2.3. 3 音视频设置
点击“音视频设置”标签进入音视频参数设置，图13：

图13
同此设置：打“P”即为本机其它全部路视频和目前视频设置一样
不打“P”即为不将此路视频设置参数复制到本机其它全部路视频
视频编码器设置
® 视频压缩方法：可选中H.264或MPEG4；
® 画质效果：有三颗星、四颗星、五颗星三种可供选择。选择五颗星时，视频基础未经过压缩，可显示最好效果，CPU占用率有所提升，录像文件磁盘占用将不受限制，适适用于银行、金融、政府等高要求场所；选择四颗星时，视频经过自主研发算法压缩，可显示较高画质，录像文件磁盘占用有所限制，D1每小时每路40～640M,CIF每小每路10～200M，适适用于通常场所；在CPU主频较低时，提议选择高速度时，录像文件磁盘占用同高画质。
音频编码器设置
® 音频压缩方法：可选择G.711或Speex方法；
® 音视频压缩质量：可选择低、中、高三个档次；
视频设置
帧率：为目前选中通道设置录像帧数(PAL：1-25 帧/秒，NTSC：1－30帧/秒)
视频模式：可选择PAL制式或NTSC制式
PAL 设置目前视频制式为PAL制式，分辨率为352*288(中国大陆地域使用)；
NTSC 设置目前视频制式为NTSC制式，分辨率为352*240；
※　注意： 具体设置视摄像头支持制式而定
启用自适应3D视频降噪：打“P”即开启专用视频降噪程序
不打“P”即不开启专用视频降噪程序
分辨率设置
分辨率：可选择D1或CIF方法；
® 选择D1则在预览、录像、回放时采取全部是D1分辨率；
® 选择CIF则在预览、录像、回放时采取全部是CIF分辨率；
更改了分辨率设置后，在主界面必需关闭通道视频，重新打开通道视频，设置才能生效。
使用默认值
点击后将恢复到出厂设置。
更改了设置后，需关键点击“应用”按钮才能保留更改后设置。
2.3. 4 云台设置
点击“云台设置”标签进入云台参数设置，图14：

图14
1. 云台设置
启用云台：假如设置目前视频带有云台功效，则打“P”启用，并进行云台协议、COM
端口、波特率、云台地址设置；
假如设置目前视频无云台功效，则不打“P”；
云台协议：为解码器解码协议，本软件已内置了市面上主流云台通讯协议，如：PELCO-D，PELCO-P，SUMSANG等
COM口： 为目前选中通道设置解码器连接串口号，默认为COM1；
波特率：为目前选中通道设置解码器波特率，有2400、4800、9600、19200可供选择；
云台地址码： 其值为前端云台解码器设置地址码时数值。
2. 云台预置位设置
经过右下角云台通知按钮，控制云台到指定位置，在“设置云台预置位”文本框输入云台预置位数字，在“设置云台预置位名称”输入预置位相关描述信息，点击“添加”，完成预置位添加。
在“调用云台预置位”文本框中输入要调用预置位数字，点击“调用”即可。
更改了设置后，需关键点击“应用”按钮才能保留更改后设置。
2.3. 5 报警设置
点击“报警设置”标签进入报警联动设置，图15：

图15
当监控系统需要和报警系统联动时，在“激活报警”前打上勾，对相关参数进行设置，可联动录像、抓图、调用预置位、声音提醒，以达成愈加好安全防范作用。
串口号：监控系统和报警系统联动时，报警系统报警信号通常时经过相关报警联动设备经过电脑主板串口（COM口）和监控系统进行信号传输，请选择没有被占用COM口。现在电脑主板自带一个COM口，假如已用于云台485信号传输，请增加串口扩展卡来增加电脑COM口，以避免信号交叉造成云台不能控制或不能联动报警。
报警器地址码：即上面提到相关报警联动设备，有一个以上相关报警联动设备时，为区分报警联动设备，须给每一个报警联动设备设置不一样地址，在此输入已和监控系统连接报警联动设备地址。
串口速率：监控系统和报警系统联动时，传输数据速度，默认是2400。报警联动设备全部可设置速率，通常有2400、4800、9600、19200可选，在此输入已和监控系统连接报警联动设备速率。
报警处理：选择报警系统报警时，监控系统可实施动作，如：录像、抓图、调用预置位、声音提醒等。
2.3. 6 颜色设置
点击“颜色设置”标签进入颜色参数设置，以下图：

图16
全部同类设备全部按次设置
Ø 打“P”即为本机其它全部路视频和目前视频设置一样
Ø 不打“P”即为不将此路视频设置参数复制到本机其它全部路视频
视频颜色设置
可对目前选中视频亮度、对比度、色度、饱和度进行调整，已达成满意效果。
使用默认值
点击后将恢复到出厂设置。
更改了设置后，需关键点击“应用”按钮才能保留更改后设置。
2.3. 7 移动侦测
点击“移动侦测”标签进入移动侦测参数设置，图17：

图17
启用视频移动侦测
Ø 打“P”即对目前选中视频，启用视频移动侦测功效；
Ø 不打“P”即对目前选中视频，不启用视频移动侦测功效；
灵敏度
视频运动检测灵敏度，有高、中、低三个选项可供选择；
侦测到有物体移动时最少录像秒数：当视频运动停止后系统连续录像时间
启用邮件发送
Ø 打“P”即启用邮件发送功效，当发生移动侦测录像后，把录像发送到预先设置好邮箱；
Ø 不打“P”即不启用邮件发送功效。
使用默认值
点击后将恢复到出厂设置。
更改了设置后，需关键点击“应用”按钮才能保留更改后设置。

2.3. 8 隐私屏蔽
点击“隐私屏蔽”标签进入隐私屏蔽参数设置，图18：

图18
该项设置关键用于银行、小区等不便被监控场所。在“激活隐私屏蔽”前打上勾，在左边视频预览界面上用鼠标左键单击拖动需要被屏蔽区域，应用即可。
2.3.9 显示设置
点击“显示设置”标签进入显示参数设置，图19：

图19
显示模式
○ Direct Draw（默认）：
○ Direct 3D：
○ GDI：
更改此选项，须重启软件方能生效。
画面循环间隔
当点击页面轮巡按钮“”时，设置画面循环时间间隔，默认是10秒。
默认显示视频路数
开启“ NET DVR集中监控系统”时，显示窗口数。
OSD设置
□显示时间: 打“P”即为在画面中显示系统日期和时间
不打“P”即为在画面中不显示系统日期和时间
□显示设备名: 打“P”即为显示已设置通道名称
不打“P”即为不显示已设置通道名称
□报警时显示动画: 打“P”即为报警时，报警画面从小画面到全屏显示，并闪烁
不打“P”即为报警时，画面无反应
使用默认值
点击后将恢复到出厂设置。
更改了设置后，需关键点击“应用”按钮才能保留更改后设置。
2.3.10 存放设置
点击“存放设置”标签进入存放参数设置，图20：

图20
磁盘容量
显示目前主机磁盘数量、总容量大小及可用容量等情况，为确保系统稳定性，不可添加C盘为存放空间，默认D盘为录像存放空间，可手动添加其它盘为存放空间。
存放规则
硬盘容量是有限，本软件能够设置当磁盘容量小于某个值时，实施以下动作
① 删除旧文件
② 停止录像
③ 提醒声音
抓拍文件存放位置：点击“浏览”按钮，可选择抓拍图像时保留位置。
2.3.11 系统设置
点击“系统设置”标签进入开关机参数设置，图21：

图21
□开机自动开启软件: 打“P”即为电脑主机开机时，自动开启“ NET DVR集中监控系统”；
不打“P”即为电脑主机开机时，不开启“ NET DVR集中监控系统”，
□关闭软件时自动关机: 打“P”即为退出“ NET DVR集中监控系统”时，自动关闭主机；
不打“P”即为退出“ NET DVR集中监控系统”时，不关闭主机。

2.3.12 网络设置
点击“网络设置”标签进入网络参数设置，图22：

图22
当经过广域网连接本机，远程监看画面时，因为IPV4静态IP地址不够，不能每一台主机全部有一个公网IP，当DVR主机连接到公网时，每次取得IP全部是不固定，为便于远程访问，设置了自己服务器，提供两种方法访问：①在域名服务器注册一个自己域名，将域名和DVR主机绑定，经过IE浏览器来进行远程监看②申请ID号，经过本软件来远程连接。下面将一一讲解操作步骤：
1) DDNS/动态IP设置
a) 更改服务器地址
默认服务器地址219.136.240.51是服务器地址，假如用户拥有自己服务器地址，在前面打上勾即可更改成自己IP地址，点击“使用默认值”按钮可自动更新服务器地址。
b) 启用动态IP
选择勾上“启用动态IP”，点击“申请”可自动申请到一串数字ID，经过本软件可在远程监看。
2) DVR视频服务器设置
DVR和用户端之间网络数据是经过网络端口 10060、10061、10062和进出，网络端口10060、10061、10062是能够更改，不过最好设置成9000以上，避免和系统端口及其其它程序端口冲突。更改网络端口通常是在同一个局域网内。
更改了设置后，需关键点击“应用”按钮才能保留更改后设置。
A. 经过本软件来进行远程监看，操作以下：
① 勾上“启用动态IP”，点击“申请”可自动申请到一串数字ID

图23
②返回主界面点击远程设备中“添加远程”按钮，会出现图24对话框,在此我们选择互联网，输入刚刚申请到ID号和经过授权用户名密码（参考用户名和密码设置），勾上“记住密码”，确定返回即可。

图24
　　③　在主界面右边设备列表框里可看到刚刚增加互联网设备DVServer@2288，用鼠标左键单击前面“＋”号，会显示远程DVR视频通道，选择需要监看，右键单击打开即可。

图25
B. 经过IE浏览器来进行远程监看，操作以下：
打开IE浏览器，将.com输入到地址栏里回车

图26
根据提醒，安装完ActiveX控件后，输入申请到ID号和用户名密码即可连接成功，图27

图27
连接结果后，在右边设备列表框，选择监看通道，点击“”即可打开通道，图28:

图28
注：提议只有高级用户才能更改此页配置。
2.3.13 用户设置
点击右边树状列表“用户”标签进入“用户设置”，图29：

图29
第一次使用软件用户请进入该项设置，添加操作员，并进行“权限设置”，预防一般用户适用管理员帐号登录更改设置，造成无须要损失。管理员拥有增加、删除、管理用户等最高权限。
Ø 点击右边设备列表框下方“”按钮，给目前系统增加操作员，具体操作以下：
用户名：输入新增操作员姓名或代号
密码：给目前新增操作员设置一个密码
反复密码：再输入一次密码进行验证
描述（可选）：对目前新增操作员增加相关描述信息，如：安全部经理、保安队长、保安等
Email地址（可选）：假如目前新增操作员有Email地址，提议填写，报警时可向该邮箱发送图片等报警信息
Ø 选中不需要用户名，点击右边设备列表框下方“”按钮删除该用户。
添加了用户或更改了设置后，需关键点击“应用”按钮才能保留设置。
第三部分 录像回放
单击“”，进入回放程序，图30：

图30
录像文件显示窗口： 程序实施时，默认是显示9窗口，依据需要，可调整为16窗口、25窗口、全屏。某个窗口放大时，还会进入文件单窗口模式。
需要回放时候,把在下边列表里选择需要查看视频通道选定打勾,或点全选按纽;然后把全清按纽后面数轴拖到有录像位置点播放,就能够看到你需要回放文件.
在右侧选择录像类型、日期、时间，如有录像资料在最下面0～23时间轴下面会以蓝色显示，在轴上用鼠标单击并拖动时间滑块到指定时间段即可查看需要资料。
在右边树状列表下面有播放、快进、快退、停止和备份按钮。
播放“”
开始播放录像文件；
暂停“”
暂停播放目前录像文件，要继续播放，请单击“播放”；
停止“”
结束播放并关闭目前录像文件；
抓图“”
对目前播放关键录像画面进行截图，便于取证；
备份录像“”
将目前播放关键录像进行另存为处理，便于取证；
慢速播放“”
降低文件播放速度。连续点击该按钮，可降低文件播放速度，最慢可降低到1/32速度；
快速播放“”
加紧文件播放速度。连续点击该按钮，可加紧文件播放速度，最快可加紧到32倍速度；
快退“”
对目前播放项目进行后退处理，点击一次，画面将直接跳到10秒前录像画面；
快进“”
对目前播放项目进行快进处理，点击一次，画面将直接跳到10秒后录像画面；

第四部分 技术参数
规格型号

操作平台
Windows XP PRO操作系统(推荐)
视频输入
多路PAL/NTSC复合视频输入（4～32路）
视频输出
支持二级显示设备
报警输入
8/16路（常开、常闭可选）报警输入，可扩展至32路
报警输出
8/16路（常开、常闭可选）报警输出，可扩展至32路
通讯接口
RJ-45标准网络接口
图像分辨率
704*576dpi PAL制式、640*480dpi NTSC制式
显示模式
实时显示，单画面/四画面/六画面/八画面/九画面/十画面/十二画面/十六画面/二十画面/二十五画面/三十二画面/全屏显示等，锁定、保密功效、各画面前后切换功效
画面信息
镜头名称，日期时间，录像状态，报警状态，保密遮盖区域
时间显示
显示目前时间，位置X（0－180）、Y（0－270）可调，保留在录像画面内，时间显示亮度可调，透明度可调
镜头名称
显示镜头名称，位置X（0－280）、Y（0－270）可调，保留在录像画面内，镜头名称显示亮度可调，透明度可调
屏蔽功效
画面可设128＊64和64＊32大小屏蔽区域，位置X（0－220）、Y（0－220）可调，保留在录像画面内，屏蔽背景色可调
录像模式
连续录像，预约录像，报警联动录像，移动侦测录像，硬盘循环覆盖录像，开机/来电自动开启录像等
录像质量
每路质量最好、很好、通常、较差、最差任意可调
压缩方法
H.264压缩方法
录像介质
硬盘，容量不限
检索回放
可按日期和时间检索，多画面同时播放、单帧回放、快速播放、慢速播放、按时间连续播放、单画面放大、局部放大等功效，单幅图片保留，远程回放
备份方法
可备份到其它硬盘或刻录盘上、打印图片资料、可疑资料保护
云镜控制
经过RS－232端子，以485通讯方法，连接控制云台镜头解码器来达成云镜控制
动态感知
99个感知区域可任意设定，9级灵敏度可调，录像连续时间可调，支持预录像功效
报警模式
玻璃破碎报警，红外报警、振动报警、视频丢失报警等，报警信号上传，报警可联动多个摄像机，报警连续录像时间可调，报警联动输出，报警可同时连续多个输出，输出时间可调
电子地图
报警时自动弹出电子地图，36个报警区域可任意设定
上传方法
求援信号上传，开门信号上传，报警事件上传
远程联网
PSTN、ISDN、ADSL、DDN、INTENET、光纤
联网功效
即时监看，远程回放，远程录像，远程控制云镜、远程视频属性调整
远程报警
声音提醒、图像文字提醒
远程控制
远程控制空调、门禁、大厅灯、广告灯等，远程控制各网点服务嚣关机或重启
系统保护
多级口令管理，断电自动关机，不丢失录像资料，来电自动开启恢复录像状态，程序关闭自动重启，实现无人值守
无缝连接
更换录像文件时采取无缝连接技术，以确保视频不丢帧。

附录一：DVR卡推荐配置
提醒您：经过严格测试，在推荐配置下， DVR Card产品能够达成最好使用效果。为了确保DVR Card正常使用，提议您参考以上推荐，配置您电脑。如硬件资源未达成以下配置要求，很可能造成DVR Card及软件无法正常使用，影响您工作和生活。
一、4路/8路/12路全实时CIF推荐配置
配件名称
规格型号
品牌
备注
主板
UZF-945GC-L
Usefull

CPU（含风扇）
酷睿双核 E 4300或以上
Intel

内存
DDR2 512M以上
Kingston

硬盘
250G
Seagate
实际大小依据具体录像需求配置
电源
250W
GreatWall/HuntKey
额定功率
机箱
工控 400长/450长
无

鼠键套装
一般
无

二、4路/8路/12路全实时D1推荐配置
配件名称
规格型号
品牌
备注
主板
UZF-945GC-L
Usefull
G31/G41
CPU（含风扇）
酷睿双核 E 5200以上
Intel

内存
DDR2 512M×2以上
Kingston
使用双通道效果更佳
硬盘
320G
Seagate
实际大小依据具体录像需求配置
电源
300W
GreatWall/HuntKey
额定功率
机箱
工控 400长/450长
无

鼠键套装
一般
无

二、16路/24路/32路/48路全实时CIF推荐配置
配件名称
规格型号
品牌
备注
主板
UZF-945GC-L
Usefull
G31/G41
CPU（含风扇）
酷睿双核 E5200以上
Intel

内存
DDR2 1G
Kingston

硬盘
320G
Seagate
实际大小依据具体录像需求配置
电源
350W
GreatWall/HuntKey
额定功率
机箱
工控 450长/500长
无

鼠键套装
一般
无

硬件方面
1. 主板请使用稳定性和兼容性很好高品质商用主板，如ASUS、Gigabyte、MSI等著名品牌。主板芯片组请选择INTEL 945以上，请不要使用VIA、SIS、ATI、nVIDIA等芯片组主板，以免出现不兼容问题。
2. 暂不支持AMD平台及其它平台，请使用IntelCPU（包含PD双核、酷睿双核）。
3. 显卡使用主板集成显卡即可，显示芯片组推荐采取ATI或INTEL。
4. 经测试，内存使用双通道时，系统CPU资源消耗率会降低10%左右。
5. 电源提议采取长城、航嘉、COOL等名牌350W以上（之所以选择品质好电源，是因为它们能够提供稳定输出电压，能够确保采集卡上芯片正常工作，不会出现某个视频通道无故黑屏现象）。
6. 48路或以下监控系统推荐使用Intel G31/G35集成显卡主板，但用集成显卡对系统内存要求会增加，（经测试，使用集成显卡监控主机，系统CPU资源消耗显著比使用独立显卡低10％左右）。
软件方面
1. 推荐使用Microsoft Windows XP Professional sp3系统。不要使用服务器版本，不支持Win9X。
2. 安装Directx 9.0c或以上。
3. 需使用最新显卡驱动程序，以取得愈加好效果。
4. 在安装有视频监控软件主机上，请不要安装防火墙、杀毒软件和其它部分应用程序。（安装防火墙包含系统防火墙，会造成远程访问连接失败；安装杀毒软件，运行时会占用很大系统资源，这么不利于视频监控软件稳定运行；在运行视频监控软件时，请不要运行其它应用程序）。
5. 在安装显卡驱动程序前，请先安装好主板驱动程序，不然可能造成显卡及“视频监控软件”无法正常工作。

附录二：已测主板推荐一览
推荐使用Intel 945以上芯片组集成显卡主板，这么不仅能节省成本还能取得最好性能。尽可能选择PCI-Eepress插槽多主板，采集卡基于PCI-Express 1X接口设计，一样适适用于PCI-Express 4X/8X/16X插槽上。
已测主板推荐一览
945主板
技嘉 GA-945PL-S3P
G31主板
技嘉G31系列一览
规格型号
图片预览
GA-G31-S3G

GA-G31M-S2L

GA-G31MX-S2

GA-G31-S3L

DVR专用板
