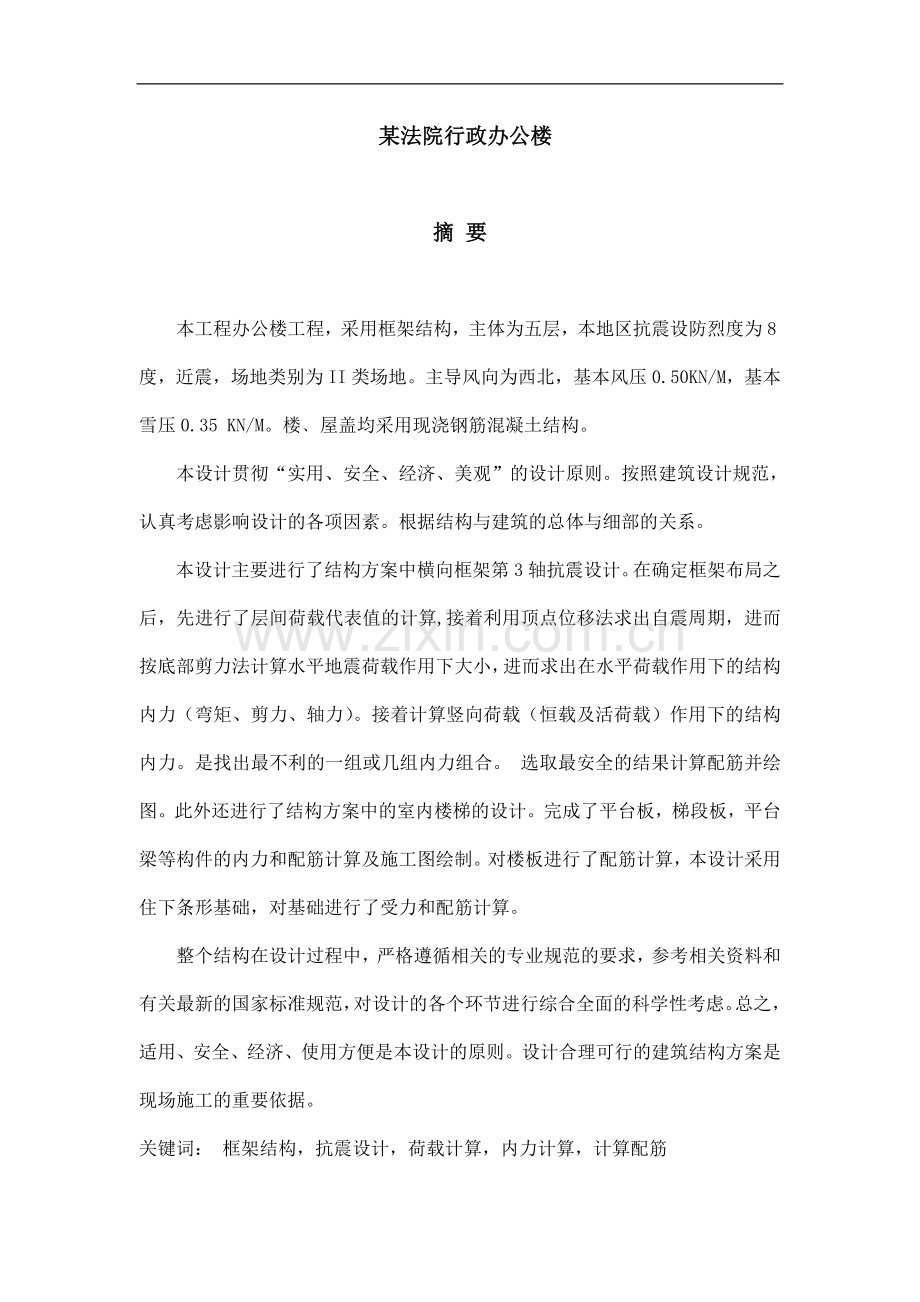

某法院行政办公楼

摘 要

本工程办公楼工程，采用框架结构，主体为五层，本地区抗震设防烈度为8度，近震，场地类别为II类场地。主导风向为西北，基本风压0.50KN/M，基本雪压0.35 KN/M。楼﹑屋盖均采用现浇钢筋混凝土结构。
本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范，认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。
本设计主要进行了结构方案中横向框架第3轴抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力。是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算，本设计采用住下条形基础，对基础进行了受力和配筋计算。
整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。
关键词： 框架结构，抗震设计，荷载计算，内力计算，计算配筋

office building

ABSTRACT

This works for the university of office building, a framework structure for a five-storey main, in the region earthquake intensity of 8 degrees near Lan site classification as Class II venues. Led to the southwest direction, the basic Pressure 0.50 KN / M, basic snow pressure 0.35KN/M. Floor roof were using cast-in-place reinforced concrete structure.
The design and implement "practical, security, economic, aesthetic," the design principles. With the architectural design, design seriously consider the influence of the various factors. According to the structural and architectural detail and the overall relationship.
The design of the main structure of the program horizontal framework 3-axis seismic design. In determining the distribution framework, the first layer of representative value of the load, Then use vertex from the displacement method for earthquake cycle, and then at the bottom of shear horizontal seismic load calculation under size, then calculated the level of load under the Internal Forces (bending moment, shear and axial force). Then calculate vertical load (constant load and live load) under the Internal Forces. Identify the most disadvantaged group or an internal force several combinations. Select the best safety results of the reinforcement and Mapping. In addition, the structure of the program indoor staircase design. Completion of the platform boards, boards of the ladder, platform beam component and the reinforcement of internal forces calculation and construction mapping. On the floor reinforcement calculation, the use of pile foundation design, foundation and pile caps
for the force and reinforcement calculation.
The whole structure of the design process, in strict compliance with the relevant professional standard, reference to relevant information and the latest national standards and specifications, and design of the various components of a comprehensive scientific considerations. In short, application, security, economic and user-friendly design is the principle. Design reasonable and workable structure of the program is the construction site of the important basis for the construction.

KEY WORDS: Frame Structure,Seismic Design
Load Calculation
Internal force calculation
Calculation reinforcement

建筑设计
一、工程概况：
本工程是根据西安相关建设部门批准方案进行设计的，是某法院行政办公楼，等级为Ⅰ级，结构使用年限为50年，耐火等级为Ⅱ级，抗震设防烈度为8度；结构方案为框架结构。
二、设计资料：
西安市平均气温﹤25℃；属于西北地震带，6级；抗震设防烈度8度；设计基本加速度为0.1g。
地基承载力标准值为150KN/m；二类场地，地势平坦。
常年地下水位低于2.0米；水质对混凝土无侵蚀作用；土的渗透系数k=30m/昼夜。
三、设计依据：
《 办公建筑设计规范》 JGJ67-89
《建筑设计防火规范》 GBJ 16——68(2001)
《民用建筑设计通则》 JGJ 37——87
《建筑设计资料集》 （1）（4）
第一节　一般规定

办公建筑应根据使用性质、建设规模与标准的不同，确定各类用房。一般由办公用房、公共用房、服务用房等组成。
　　 办公建筑应根据使用要求，结合基地面积、结构选型等情况按建筑模数选择开间和进深，合理确定建筑平面，并为今后改造和灵活分隔创造条件。
　　六层及六层以上办公建筑应设电梯。建筑高度超过75m的办公建筑电梯应分区或分层使用。
　　窗
　　一、底层及半地下室外窗宜采取防范措施。
　　二、高层办公建筑采用大面积玻璃窗或玻璃幕墙时应设擦窗设施。
　　三、设采暖空调的办公建筑，外窗面积在满足采光要求的前提下，应尽量减少；空调办公建筑外窗应有良好的密闭性和隔热性，全空调办公建筑外窗应设部分可开启窗扇。
　　门
　　一、办公室门洞口宽度不应小于1m，高度不应小于2m。
　　二、机要办公室、财务办公室、重要档案库和贵重仪表间的门应采取防盗措施，室内宜设防盗报警装置。
　门厅
　　一、门厅一般可设传达室、收发室、会客室。根据使用需要也可设门廊、警卫室、衣帽间和电话间等。
　　二、门厅应与楼梯、过厅、电梯厅邻近。
　　三、严寒和寒冷地区的门厅，应设门斗或其它防寒设施。
　　走道
　　一、走道最小净宽不应小于表3.1.7的规定。
　　走道最小净宽　　　　　　　　　
走道长度(m)
走道净宽(m)
单面布房
双面布房
≤40
＞40
1.30
1.50
1.40
1.80

　　注：内筒结构的回廊式走道净宽最小值同单面布房走道。
　　二、走道地面有高差，当高差不足二级踏步时，不得设置台阶，应设坡道，其坡度不宜大于1∶8。
　　采光
　　一、办公室、研究工作室、接待室、打字室、陈列室和复印机室等房间窗地比不应小于1∶6。
　　二、设计绘图室、阅览室等房间窗地比不应小于1∶5。
　　注：窗地比为该房间侧窗洞口面积与该房间地面面积之比。
　　隔声
　　一、办公用房、会议室、接待室等允许噪声级不应大于55dB(A声级),电话
总机房、计算机房、打字室、图书阅览室等允许噪声级不应大于50dB(A声级)。
　　二、电梯井道及产生噪声的设备机房，不宜与办公用房、会议室贴邻，否则应采取消声、隔声、减振等措施。
　　超高层办公建筑的避难层(区)、屋顶直升飞机停机坪等的设置应执行国家和专业部门的有关规定。
　　办公室的室内净高不得低于2.60m，设空调的可不低于2.40m；走道净高不得低于2.10m，贮藏间净高不得低于2.00m

第二节　办公用房

　　 办公用房包括普通办公室和专用办公室。专用办公室包括设计绘图室与研究工作室等。
　　 办公用房宜有良好的朝向和自然通风，并不宜布置在地下室。
　　 普通办公室。
　　一、普通办公室宜设计成单间式和大空间式，特殊需要可设计成单元式或公寓式。
　　二、大空间式办公室在布置吊顶上的通风口、照明、防火设施等时，应尽可能为自行分隔或装修创造条件，有条件的工程宜设计成模块式吊顶。
　　三、机要部门办公室应相对集中，与其它部门宜适当分隔。
　　四、值班办公室可根据使用需要设置，重要办公建筑设有夜间总值班室时，可设置专用卫生间。
　　五、普通办公室每人使用面积不应小于3㎡，单间办公室净面积不宜小于10㎡。
　　专用办公室
　　一、设计绘图室宜采用大房间或大空间，或用灵活隔断、家具等把大空间进行分隔；研究工作室(不含实验室)宜采用单间式，自然科学研究工作室宜靠近相关的实验室。
　　二、应避免西晒和眩光。
　　三、应利用室内空间或隔墙设置橱柜。

　　四、设计绘图室，每人使用面积不应小于5㎡。研究工作室，每人使用面积不应小于4㎡。

第三节　公共用房

　　 公共用房一般包括会议室、接待室、陈列室、厕所、开水间等。
　　 会议室
　　一、会议室根据需要可分设大、中、小会议室。
　　二、中、小会议室可分散布置。小会议室使用面积宜为30㎡左右，中会议室使用面积宜为60㎡左右；中、小会议室每人使用面积：有会议桌的不应小于1.80㎡，无会议桌的不应小于0.80㎡。
　　三、大会议室应根据使用人数和桌椅设置情况确定使用面积。会议厅所在层数和安全出口的设置等应符合防火规范的要求，并应根据语言清晰度要求进行设计。
　　四、作多功能使用的会议室(厅)宜有电声、放映、遮光等设施。有电话、电视会议要求的会议室，应有隔声、吸音和遮光措施。
　　接待室
　　一、接待室根据使用要求设置，专用接待室应靠近使用部门，行政办公建筑的群众来访接待室宜靠近主要出入口。
　　二、高级接待室可设置专用茶具间、卫生间和贮藏间等。
　　陈列室
　　一、陈列室应根据需要和使用要求设置，专用陈列室应对陈列效果进行照明设计，避免阳光直射及眩光，外窗宜设避光设施。
　　二、可利用会议室、接待室、走道、过厅等的部分面积或墙面兼作陈列空间。
　 厕所
　　一、厕所距离最远的工作点不应大于50m。
　　二、厕所应设前室，前室内宜设置洗手盆。
　　三、厕所应有天然采光和不向邻室对流的直接自然通风，条件不许可时，应
设机械排风装置。
　　四、卫生洁具数量应符合下列规定：
　　1男厕所每40人设大便器一具，每30人设小便器一具(小便槽按每0.60m长度相当一具小便器计算)；
　　2女厕所每20人设大便器一具；
　　3洗手盆每40人设一具。
　　注：①每间厕所大便器三具以上者，其中一具宜设坐式大便器。
　　②设有大会议室的楼层应相应增加厕位。
　　③专用卫生间可只设坐式大便器、洗手盆和面镜。
　　开水间
　　一、应根据办公建筑层数和当地饮水习惯集中或分层设置开水间或饮用水供应点。
　　二、开水间宜直接采光和通风，条件不许可时应设机械排风装置。
　　三、开水间内应设置倒水池和地漏，并宜设洗涤茶具和倒茶渣的设施。
第四节　服务用房

　　服务用房包括一般性服务用房和技术性服务用房。一般性服务用房为：打字室、档案室、资料室、图书阅览室、贮藏间、汽车停车库、自行车停车库、卫生管理设施间等；技术性服务用房为：电话总机房、计算机房、电传室、复印室、晒图室、设备机房等。
　　打字室
　　一、人员多的打字室可分设收发校样间、打字间、油印间、装订间等。
　　二、打字间应光线充足，通风良好、避免西晒。
　　三、设多台打字机的打字间宜考虑隔声措施。
　　档案室、资料室、图书阅览室。
　　一、可根据规模大小和工作需要分设若干不同用途的房间(如库房、管理间、查阅间或阅览间)。
　　二、档案、资料库和书库应采取防火、防潮、防尘、防蛀、防紫外线等措施。地面应用不起尘、易清洁的面层，并设机械排风装置。

　　三、档案、资料查阅间和图书阅览室应光线充足、通风良好、避免阳光直射及眩光。
　　汽车停车库
　　一、汽车停车库的设计应符合现行的《汽车库设计防火规范》的规定。
　　二、小汽车每辆停放面积应根据车型、建筑平面、结构型式与停车方式确定，一般为25～30㎡(含停车库内汽车进出通道)。
　　三、地下汽车停车库应符合下列要求：
　　1应设置排气通风装置。
　　2应设封闭楼梯间通至地面层，并不与上层楼梯间连通。
　　3设有三台以上电梯的办公建筑,宜将一台电梯通至地下汽车停车库；该电梯于停车库内应设前室，前室门应采用乙级防火门或防火卷帘门。
　　四、停放车辆超过25辆的汽车停车库宜设置驾驶员休息室，休息室应靠近安全出口处。
　　自行车停车库
　　一、净高不得低于2m
　　二、设在地下室、半地下室或楼层内的自行车库，自行车推行坡道宽度不宜小于1.80m，坡长不宜超过6.00m。坡度不宜大于1∶5。
　　三、自行车每辆停放面积一般为1～1.20㎡。
　　卫生管理设施间
　　一、六层及六层以上办公建筑宜设垃圾管道。高层办公建筑设置垃圾管道时，应设前室，前室门应采用乙级防火门。
　　二、不设垃圾管道的高层办公建筑，每层应设专用垃圾收集存放间。
　　1垃圾收集存放间应有不向邻室对流的自然通风或机械排风。
　　2垃圾收集存放间应靠近电梯间，宜有专用通道运出垃圾。
　　3宜在底层设垃圾集中存放处，存放处应设冲洗排污设施，并有运出垃圾的专用通道。
　　三、每层应设清扫工具存放室和清洗水池。
　　技术性服务用房
　　一、电话总机房,计算机房,电传室,大型复印机室,晒图室和设备机房应根据
选用机型和工艺要求进行建筑平面和相应的室内环境设计。
　　二、微型计算机与大型计算机的终端、小型文字处理机、台式复印机以及碎纸机等办公自动化设施可设置在办公室内。
　　三、设有办公自动化设施的办公室，需于室内暗敷电缆线路的，应在办公室的顶棚、墙面或楼地面构造设计中综合考虑。
　　四、供设计部门使用的晒图室，一般由收发间、裁纸间、晒图机房、装订间、底图库、晒图纸库、废纸库等组成.晒图室宜布置在底层，采用氨气熏图的晒图机房应设废气排放装置和处理设施。
四、设计构思
1）、建设单位所提供的建筑场地为东西方向75米，南北方向30米。为了可以更好利用坐北朝南的良好采光，同时为了更好的利用场地面积。平面结构布置为矩形。按照《建筑抗震设计规范》属于平面规则结构。
2）、 根据《 办公建筑设计规范》 JGJ67-89 《建筑设计资料集》（4）
办公楼由办公用房（办公室、设计绘图室、研究工作室等），公共用房（会议室），服务用房（档案室、资料室、图书阅览室等）和其他附属设施等组成。
此工程为办公室，故只按办公室，会议室和档案室布置设计，其他用房可根据使用者的要求自行布置。

办公用房（办公室）
普通办公室每人使用面积不应小于3平方米
单间办公室净面积不宜小于13平方米
设计绘图室每人使用面积不应小于5平方米，研究工作室，每人使用面积不应小于4平方米。
本工程的办公室的柱距为6.0×6.6，，根据柱子的布置办公室的尺寸分为两种：3000开间和6000进深的小办公室及6000开间和6000进深的大办公室。租用者可根据自己的使用要求对大空间进行分隔。
按4平方米/人，小办公室可容纳4人，大办公室可容纳9人。小办公室亦可以作为单间办公室使用。
公共用房（会议室）

中小会议室可分散布置，小会议室使用面积宜为30平方米左右，中会议室使用面积宜为60平方米左右，中小会议室每人使用面积：有会议桌的不应小于1.8平方米，无会议桌的不应小于0.8平方米。
本工程中设置有大、小两种会议室。大会议室的使用面积为86.8725平方米，小会议室的使用面积为33.93平方米。
服务用房（档案室）
档案室采取防火，防潮，防尘，防蛀，防紫外线等措施。地面不起尘，易清洁，光线充足，通风良好。地面详见室内外工程做法之楼面1。
层高
办公室的室内净高不得低于2.6米，设空调的可不低于2.4米，走道净高不得低于2.1米，贮藏间不得低于2米，走道净宽双面布置时（走道长度大于40米）最小净宽应大于1.80米。
本工程的层高为3.3米，6层，采用双面布房，走道宽度为2.4米，净宽为2.2米。
门窗洞口的宽度
一般办公室的门洞口宽度不应小于1米，高度不应小于2米，
办公室、接待室、打字室等房间窗地比不应小于1:6,设计绘图室、阅览室等房间窗地比不应小于1:5。（窗地比=窗洞口面积/该房间地面面积）
该工程中的房间尺寸为3900×6000，7800×6000，按照规范的窗地比限值选择窗洞口的尺寸。3900×6000的房间选用2100×1800的窗洞口，其窗地比=0.18，7800×6000的房间选用2100×1800的窗洞口，设计两个，其窗地比=0.18，均大于1/6，满足规范规定的要求。
门洞口的选用详见门窗表。
3）根据《办公建筑设计规范》，《民用建筑设计通则》第4.7.2条，第4.7.3条
卫生间的设计
1、卫生洁具的数量规定
男厕所每40人设大便器一具，每30人设小便器一具
女厕所每20人设小便器一具

洗手盆每40人设一具
2、卫生间离最远的工作点不应大于50米
厕所应设前室，前室内设置洗手盆，厕所应有天然采光和不向临室对流的直接自然通风
3、卫生设备间距
第一具洗脸盆水嘴中心与侧墙净距不应小于0.55米，
并列洗脸盆水嘴中心不应小于0.70米
单侧并列洗脸盆至对面墙的净距不应小于1.25米
并列小便器的中心距离不应小于0.65米
单侧隔间至对面墙的净距：当采用内开门时不应小于1.10米，当采用外开门时不应小于1.30米
单侧厕所隔间至对面小便器的外沿之净距：当采用内开门时不应小于1.10米，当采用外开门时不应小于1.30米
外开门的厕所隔间0.90×1.20，内开门的厕所隔间0.90×1.40
该工程中南北方向长度为14.4米，东西方向的长度为55米，卫生间布置在东西方向的两侧，离最远的工作点为7.8米，满足设计要求。
采用外开门的厕所隔间0.90×1.20，厕所隔间的高度为1.80米
第一具洗脸盆水嘴中心与侧墙净距为0.55米，并列洗脸盆水嘴中心为0.74米，由此确定前室的深度为2米。
单侧并列洗脸盆至对面墙的净距为2.290米
并列小便器的中心距离为1米
单侧隔间至对面墙的净距：采用外开门时为1.670米
单侧厕所隔间至对面小便器的外沿之净距：采用外开门时为1.270米
采用外开门的厕所隔间0.90×1.20，厕所隔间的高度为1.80米
4）根据《办公建筑设计规范》，《民用建筑设计通则》第4.9.2条，
卫生管理设施间
六层及六层以上的办公建筑宜设垃圾管道，在底层设置垃圾集中存放处。每层应设清扫工具存放室和清洗水池。
管道宜靠外墙布置，管道主体应垂直并采用非燃烧体材料制作，内壁需光滑、
无渗漏、无突出物，其净截面面积一般不小于0.50（米）×0.50(米) 。管道顶部应有伸出屋面高度不小于0.60米的排气管道，净截面面积不应小于0.05平方米，并加设顶盖和网栅。
垃圾管道的净 截面面积为0.50（米）×0.50(米)，清扫工具及清洗水池都设置在洗手间。
5）根据《建筑设计资料集1》 、标准图集02J404-1
6）根据《建筑设计资料集1》、《民用建筑设计通则》第4.2.1条，第4.2.2条、第4.2.3条，第4.2.4条
《建筑设计防火规范》 GBJ 16——68(2001)
楼梯间的设计
该工程的层高为3.3米，设计踏步高150mm，踏步宽300mm，所需的步数为22。
由于两侧楼梯间处都设有电梯，因此其梯段净宽按两股人流设计为1300mm，而中间大厅处按四股人流设计。上梯段为2000mm,下梯段为2×1300mm。天井的宽度为200mm.楼层平台与中间平台为1500mm。
栏杆的高度为1050mm。
7）根据《民用建筑设计通则》第4.4.1条，第4.4.2条
屋面的设计
屋面采用女儿墙外排水。
排水区域的大小按一个雨水口负担200平方米屋顶面积的雨水考虑，雨水口间距为18米，最大间距不超过24米。雨水管采用100mm。
五、主要技术措施
1）
该工程总建筑面积为5000平方米,用地面积为1556平方米。
层高均为3.3米，建筑高度为20.7米。
2)、室内外工程做法

名称
工程做法
适用部位
备注
屋面1
玛蹄脂粘结绿豆砂保护层
冷底子油一遍，三毡四油防水层一道
20mm厚1：3水泥砂浆找平层
1：6水泥焦渣找2%坡最薄处30mm
120mm水泥珍珠岩
钢筋混凝土基层
除雨篷外屋面

屋面2

2厚聚氨脂防水涂膜贴云母保护层
20厚1：2.5水泥砂浆找平层
1：6水泥焦渣找1%坡，最薄处10厚
钢筋混凝土屋面板

雨篷

外墙1（外墙涂面）

1：1水泥砂浆（细沙）勾缝
贴6mm厚面砖
6mm厚1：0.2：2水泥石灰膏砂浆找平层
6mm厚1：1：6水泥石灰膏砂浆刮平扫毛
6mm厚1：0.5：4水泥石灰膏砂浆打底扫毛
刷一到加气混凝土界面处理剂3.内墙：刷内墙涂料
见立面

内墙1（水泥砂浆墙面）

刷白色内墙涂料
刷C—M防水涂料
5厚1：2.5水泥砂浆抹面，压实赶光
3厚1：3水泥砂浆打底
刷建筑胶素水泥浆一遍，配合比为建筑胶：水=1：4

厕所

内墙2（混合砂浆）

刷内墙涂料
5mm厚1：2.5水泥砂浆抹面，压实赶光
5mm厚1：1：6水泥石灰膏砂浆扫毛
刷加气混凝土界面处理剂一道

加气混凝土墙（除内墙1外）所有内墙

楼面1

12mm厚1：2.5水泥磨石楼面磨光打蜡
素水泥浆结合层一道
20mm厚1：3水泥砂浆找平，上卧分格条
40mm厚C20细石混凝土垫层
钢筋混凝土楼板

所有楼面

楼面2

10厚地砖楼面，干水泥擦缝
撒素水泥面（洒适量清水）
20厚1：4干硬性水泥砂浆结合层
30—50厚C20细石混凝土向地漏找坡
聚氨脂防水涂膜1.5厚三遍，四周高起300
20厚1：3水泥砂浆找平层，四周抹小八字角
现浇钢筋混凝土楼板

厕所

顶棚1（板底抹水泥砂浆顶棚）

刷涂料
5厚1；2.5水泥砂浆抹面
5厚1：3水泥砂浆打底
刷素水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板

厕所

顶棚2（抹灰顶棚）

刷涂料
5mm厚1：2.5水泥砂浆抹面
5mm厚1：3水泥砂浆打底
刷素水泥浆一道
现浇钢筋混凝土板

除顶棚1外所有房间顶棚

踢脚

随地面材料，高120

油漆1（木材面）

清漆二度
刷油色
刷底子油一度
满刮腻子
润油粉一度

木构件，木扶手，木本色

油漆2（调和漆，金属面）

调和漆二度
刮腻子
防锈漆或红丹一度

楼梯金属栏杆（黑色）

散水

20mm厚1：2水泥砂浆抹面
150厚3：7灰土，简称“灰土垫层”
素土夯实向外坡4%

散水宽度1200

台阶（混凝土台阶）

12mm厚1：2.5水泥石子磨石面层
素水泥浆结合层一道
20mm厚1：3水泥砂浆找平层
60mm厚C15混凝土
300mm厚3:7灰土
素土夯实

所有台阶

第二部分
第一章 建筑设计概述
1.1 设计依据：
1.依据建筑工程专业2009届毕业设计任务书。
2.《建筑结构荷载规范》
3.《混凝土结构设计规范》
4.《建筑抗震设计规范》
5.《建筑地基基础设计规范》及有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。
6.遵照国家规定的现行各种设计规范、有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。
1.2 设计规模：
1.本次设计的题目为“西安某法院办公楼”
2.建筑面积：50000 m²，结构共五层，首层层高4.25m,其他层层高3.3m
3.室内外高差0.600m，室外地面标高为-0.600m
1.3 各部分工程构造 （参考规范98J1）
1. 屋面： 玛蹄脂粘结绿豆砂保护层
冷底子油一遍，三毡四油防水层一道
20mm厚1：3水泥砂浆找平层
1：6水泥焦渣找2%坡最薄处30mm
120mm水泥珍珠岩
钢筋混凝土基层
2. 外墙: 1：1水泥砂浆（细沙）勾缝
　 贴6mm厚面砖（在砖粘帖面上涂抹专用粘结剂，然后粘贴）
6mm厚1：0.2：2水泥石灰膏砂浆找平层
6mm厚1：1：6水泥石灰膏砂浆刮平扫毛
6mm厚1：0.5：4水泥石灰膏砂浆打底扫毛
刷一到加气混凝土界面处理剂3.内墙：刷内墙涂料

5mm厚1：2.5水泥砂浆抹面，压实赶光
5mm厚1：1：6水泥石灰膏砂浆扫毛
刷加气混凝土界面处理剂一道
4.楼面：12mm厚1：2.5水泥磨石楼面磨光打蜡
素水泥浆结合层一道
20mm厚1：3水泥砂浆找平，上卧分格条
40mm厚C20细石混凝土垫层
钢筋混凝土楼板
5.地面:12mm厚1:2.5水泥磨石地面磨光打蜡
素水泥浆结合层一道
20mm1：3水泥砂浆找平层干后卧玻璃分隔条
60mm厚C15混凝土
150mm3：7灰土，简称“灰土电层”
素土垫层
6.顶棚：刷涂料
5mm厚1：2.5水泥砂浆抹面
5mm厚1：3水泥砂浆打底
刷素水泥浆一道
现浇钢筋混凝土板
7.墙身防潮：20mm厚1：2.5水泥砂浆掺3%-5%防水粉抹平
8.散水:20mm厚1：2水泥砂浆抹面
150厚3：7灰土，简称“灰土垫层”
素土夯实向外坡4%
9.台阶：12mm厚1：2.5水泥石子磨石面层
素水泥浆结合层一道
20mm厚1：3水泥砂浆找平层
60mm厚C15混凝土
300mm厚3:7灰土
素土夯实

10.砌块（98J3（四））
11. 厕所:20mm厚水泥砂浆地面
50mm厚防水砂浆
180mm厚空心砖
20mm厚水泥砂浆抹灰
12.墙体：外墙300mm厚水泥空心砖墙，内墙为200mm厚水泥空心砖墙，楼梯间墙为200㎜厚水泥空心砖墙，厕所均为200㎜厚隔墙。
13.门窗：门厅处为铝合金门，其他均为木门。双推拉塑钢窗，单层玻璃全封闭窗。
14.基础：横向条形基础。

第二章 结构方案设计
2.1 设计资料
1.本工程抗震设防烈度为8度，设计地分组为第一组
2.自然条件：雪荷载0.35KN/M²，基本风压：0.50KN/M².
3.地质条件：
① 建筑场地类别：Ⅱ类场地土。
② 地震设防基本烈度：8度。
2.2 结构：
1.本工程为钢筋混凝土现浇框架结构。
2.楼板采用现浇钢筋混凝土板。楼梯为现浇板式楼梯
3.材料情况：
非重承水泥空心砖；砂浆等级为M5；混凝土：C30（基础、梁、板）、C30（柱）。
纵向受力钢筋：HRB335级（梁）；HRB级400（柱）；箍筋：HPB235级钢筋，基础：HPB235级钢筋
4.施工：梁、板、柱均现浇。

第三章 荷载计算
3.1初估梁柱截面：
2.1.1 由轴压比限值条件N/fcA≤0.8(（二级框架）（框架柱的负荷面积内每平米按15kN/m2初估）
N=1.2×（4.35×6.6×15×5）=2583.9kN
A≥N/0.9fc=2583.9×1000/0.9/14.3=200769.23mm2
∵A=bh ∴ b=h =347.08mm 初估：
柱截面：b×h=600mm×600mm.
2.1.2梁截面 主梁: h=(1/8─1/12)L=（600mm-900mm） 取 边跨取h=650mm,
取 中跨取h=650mm.
b=(1/2─1/3)h且b不小于0.5倍柱宽且不小于250mm
取b=300mm
连系梁:h’=(1/8─1/12)L, 取h’=500mm
b’=(1/2─1/3)h, 取b’=250mm
2.1.3 楼板：取h=120mm
3.2 荷载计算
2.2.1 层数划分及计算简图如图：

2.2.2荷载汇集

1、恒载
（1）屋面荷载：
防水层:三毡四油 0.4KN/m2
找平层：20mm厚1：3水泥砂浆 20×0.02=0.4 KN/m2
保温层：120mm厚水泥珍珠岩 4×0.12=0.48 KN/m2
找坡层：30mm厚水泥焦渣 14×0.03=0.42 KN/m2
结构层：120mm厚钢筋砼现浇板 25×0.12=3 KN/m2
10mm厚板底抹灰 20×0.01=0.2 KN/m2
Gk=4.9 KN/m2
（2）楼面
12mm厚水磨石地面 0.65 KN/m2
20mm厚水泥砂浆找平 20×0.02=0.4 KN/m2
40mm厚细石混凝土垫层 22×0.4=0.88 KN/m2
120mm厚钢筋砼现浇板 25×0.12=3 KN/m2
10mm厚板底抹灰 20×0.01=0.2 KN/m2
Gk=5.13 KN/m2
（3）梁重：
主梁：边中跨 26×0.65×0.3=5.07KN/m
次梁： 26×0.5×0.25=3.25 KN/m
（4）墙体：
外墙面外抹灰贴面转 0.5 KN/m2
内墙面抹灰： 20×0.016=0.32 KN/m2
总墙重：
外墙： 5×0.3+0.5+0.32=2.32 KN/m2
内墙： 5×0.2+0.32×2=1.64 KN/m2
(5)柱：
各层 26×0.5×0.5=6.5 KN/m
(6)门窗：
木门：0.2 KN/m2 塑钢窗：0.4 KN/m2

铝合金门：0.45 KN/m2
2.活荷载
雪荷载： 0.35 KN/m2
厕所： 2.0 KN/m2
办公室： 2.0 KN/m2
走廊、楼梯: 2.5 KN/m2
不上人屋面 0.5 KN/m2
3.各层楼层重量（各层重力荷载代表值）
（1）六层上半层：
女儿墙： （55.1×2+14.2×2）×17×0.24×0.9=510 KN
屋面： [7.8×7×（6×2+2.4]×4.9=3852.57 KN
主梁： 28×7.8×5.07=1107.28 KN
次梁： 30×6
