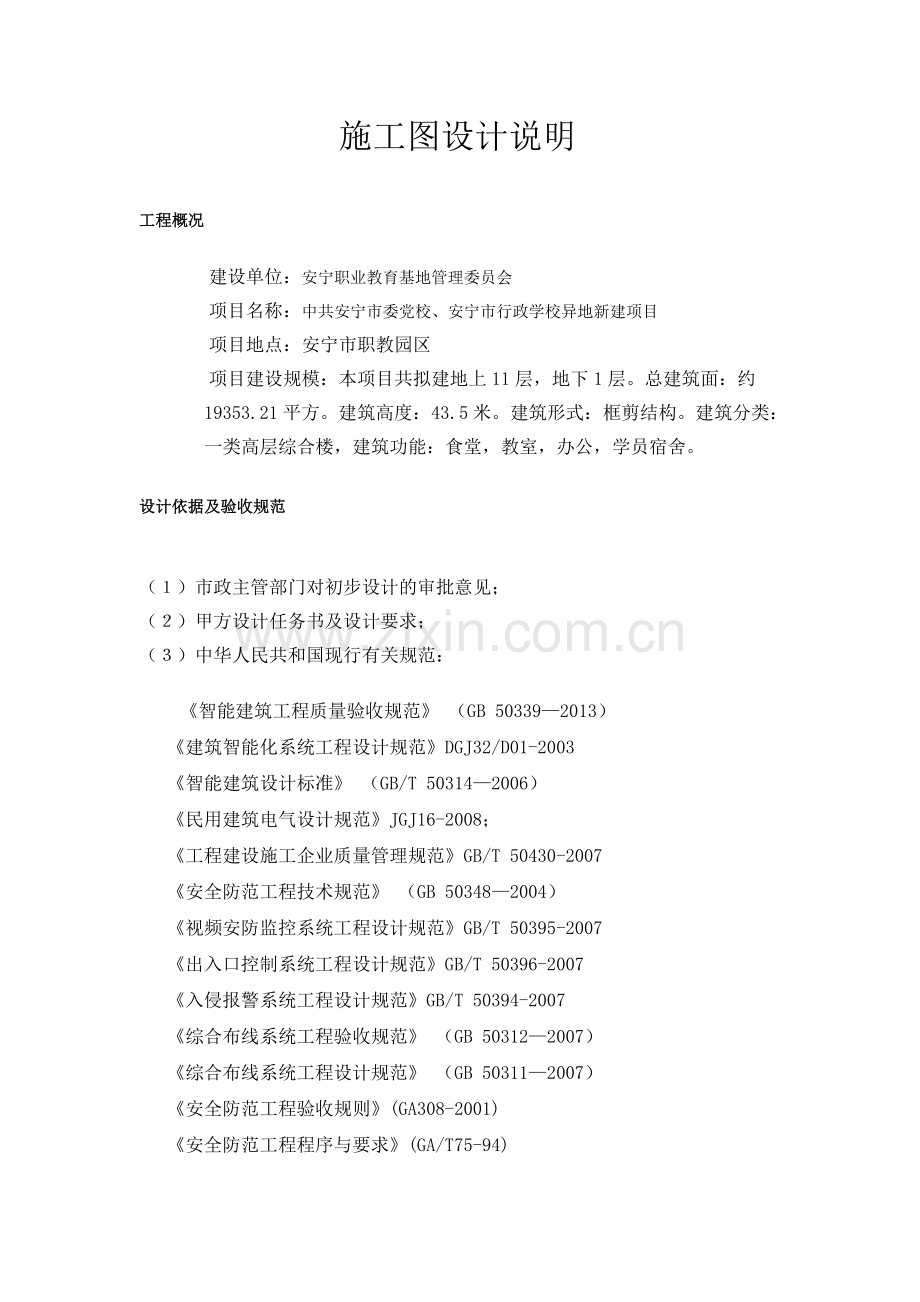

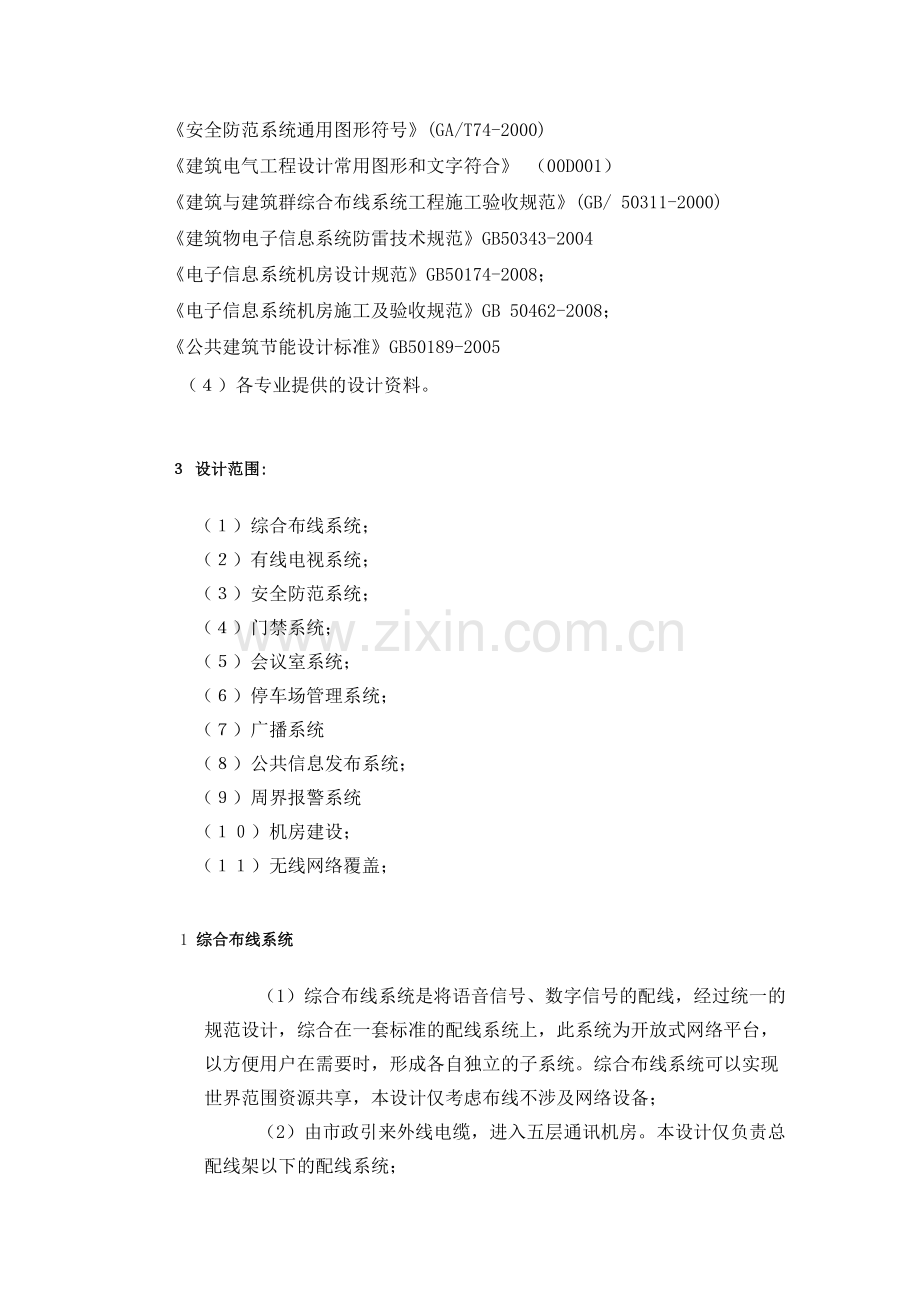

施工图设计说明 工程概况建设单位：安宁职业教育基地管理委员会项目名称：中共安宁市委党校、安宁市行政学校异地新建项目项目地点：安宁市职教园区项目建设规模：本项目共拟建地上11层，地下1层。总建筑面：约19353.21平方。建筑高度：43.5米。建筑形式：框剪结构。建筑分类：一类高层综合楼，建筑功能：食堂，教室，办公，学员宿舍。设计依据及验收规范 （）市政主管部门对初步设计的审批意见；（）甲方设计任务书及设计要求；（）中华人民共和国现行有关规范： 智能建筑工程质量验收规范 （GB 503392013）建筑智能化系统工程设计规范DGJ32/D01-2003智能建筑设计标准 （GB/T 503142006）民用建筑电气设计规范JGJ16-2008；工程建设施工企业质量管理规范GB/T 50430-2007安全防范工程技术规范 （GB 503482004）视频安防监控系统工程设计规范GB/T 50395-2007出入口控制系统工程设计规范GB/T 50396-2007入侵报警系统工程设计规范GB/T 50394-2007综合布线系统工程验收规范 （GB 503122007）综合布线系统工程设计规范 （GB 503112007）安全防范工程验收规则(GA308-2001)安全防范工程程序与要求(GA/T75-94)安全防范系统通用图形符号(GA/T74-2000)建筑电气工程设计常用图形和文字符合 （00D001）建筑与建筑群综合布线系统工程施工验收规范(GB/ 50311-2000)建筑物电子信息系统防雷技术规范GB50343-2004电子信息系统机房设计规范GB50174-2008；电子信息系统机房施工及验收规范GB 50462-2008；公共建筑节能设计标准GB50189-2005 （）各专业提供的设计资料。 设计范围: （）综合布线系统； （）有线电视系统； （）安全防范系统； （）门禁系统； （）会议室系统； （）停车场管理系统； （）广播系统 （）公共信息发布系统； （）周界报警系统 （）机房建设； （）无线网络覆盖； 1 综合布线系统 （1）综合布线系统是将语音信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，以方便用户在需要时，形成各自独立的子系统。综合布线系统可以实现世界范围资源共享，本设计仅考虑布线不涉及网络设备； （2）由市政引来外线电缆，进入五层通讯机房。本设计仅负责总配线架以下的配线系统； （3）本工程计算机和电话采用非屏蔽综合布线系统，水平选用（六类）电缆，穿PVC管暗敷。所有汇聚点均拉倒通讯机房，应考虑环境条件，并根据网络的要求配电源； （4）办公部分按（）左右一组信息点设置。 （5）出线插座采用六类型，暗装，底边距地（有架空地板的房间，底边距架空地板）； （6）网络设备则根据最终用户的需求自行配备； 2 有线电视及卫星电视系统 （1）有限电视系统采用网络电视，每一个用户端拉一条非屏蔽综合布线系统，水平选用（六类）电缆，穿PVC管暗敷。所有汇聚点均拉倒通讯机房， （2）用户出线口暗装，底边距地； （3）有限电视设备则根据最终用户的需求自行配备；或向运营商申请； 3 安全防范系统 （1）保安监视机房设在一层（与消防中心合用）； （2）在本工程道路，各出入口，电梯轿箱内及（二）层以上各层走道内及消防楼梯内设保安监视摄像机； （3）所有摄像机的电源，由监控机房主机供给。 （4）系统控制方式为编码控制； （5）摄像机采用网络高清摄像机，带自动增益控制、逆光补偿、电子高亮度控制等，根据安装地点监视要求，配备相应的摄像机。 （6）中心控制室内操作人员可通过控制键盘执行控制切换命令。 （7）所有摄像点应同时录像，录像选用数字硬盘录像系统，内置高速硬盘，容量不低于动态录像储存一个月的空间，并可随时提供调阅及快速检索，图像应包含摄像机机位、日期、时间等。图像分辨率不低于（）像素； （8）监视器的图像质量按五级损伤制评定，图像质量不应低于分； （9）监视器图像水平清晰度：彩色监视器不应低于（、）线； （10）监视器图像画面的灰度不应低于级； （11）每个普通监视点设一条PVC管，暗敷在楼板或墙内； （12）系统各路视频信号，在监视器输入端的电平值应为 ； （13）系统各部分信噪比指标分配应符合：摄像部分为、传输部分为、显示部分为的要求； 4 门禁系统 （）门禁系统机房（与通讯机房合用）； （）在宿舍区设有电子门锁、读卡器、门内手动开关，对通过对象及通行的时间进行控制、监视及设定； （）系统应具有以下功能： 记录、修改、查询所有持卡人的资料，并可随时修改持卡人通行权限。 监视、记录所有出入情况及出入时间； 监视门磁开关状态，具有报警功能； 对所有资料可按照甲方的要求按某一门、某人、某时等进行排序、列表。 对非法侵入或破坏进行报警并进行记录； 当火灾信号发出后，自动打开相应的电子门锁，方便人员疏散。 （）现场控制器设在（就地、弱电竖井内），走道管线在（弱电线槽内）敷设，从线槽至控制模块穿PVC管。控制模块至请求开门按钮、读卡器、电控锁等暗敷PVC管，门磁开关、电控锁等应注意与门配合； （）系统允许每个门可单独提供所有操作功能，系统信息通信采用标准接口及协议； 5 会议室系统1、系统配置 根据多功能会议室的功能要求，配置如下系统： 大屏幕投影显示系统 切换系统 数字会议发言系统 音响扩声系统 智能中央控制系统 2、大屏幕投影显示系统 功能需求 会议室大屏幕及等离子显示系统功能基本要求为显示计算机及网络资源的图文资料，显示来自会议室的DVD、播放的视频图像等。图像显示不低于1024768分辨率、4000ANSI流明，会议室大屏幕显示系统应能显示多路视频信号及计算机信号，并能任意切换、调取图像等。 3、切换系统 功能需求 （1）大屏幕显示系统基本要求为可显示来自计算机的VGA图像等：显示来自会议室的DVD播放的视频图像等。 （2）根据以上需求，大屏幕显示系统前端应该配置VGA切换器和倍线器，多路信号可以任意选择、切换输出给大屏幕显示系统。 切换器主要是解决会议室内各个计算机信号音视频信号输入和输出显示的选择切换。切换器除了可以通过前面板的轻触式按键进行手控之外，还具备RS-232/RS-422通讯端口及厂家提供的协议，方便与中控系统或多媒体电脑连接。4、数字会议发言系统 功能需求 根据本会议室的功能需求和实际环境，我们为会议桌上的与会人员配备具有讨论发言功能的会议话筒，共计8个代表机和1个主席机。这样就座的与会人员可通过面前的会议话筒发言，主席机可控制所有代表机的发言状态。 5、智能中央控制系统 系统组成 根据系统的设计目标和要求。由于会议室整套系统操作涉及多个系统的协调动作，为了方便使用人员进行控制，简化操作流程，提高工作效率，用智能化的中央控制系统将会议室所有系统的设备操作集中控制，使设备有机地结合在一起，简化繁琐的操作流程，即对项目中音响和扩声系统、会议发言和控制系统、音视频、VGA信号切换系统、投影显示系统等各项子系统实行智能化中央集中控制，实现后台统一管理。使整个系统可以通过触摸屏实现所有控制。为了保证声绝缘，地板上要求铺地毯，天花板要求装消音板，四周墙壁要求装隔音毯，窗子要求安装双层玻璃，桌子辅上桌布。会议室进行了隔音处理后，房间中具有混响系数通常要求在0.350.55之间。 会议室的音响效果 2、为保证会议进行时有一个安静的会议环境，减少噪音对于会议的影响，要求会议室环境噪声要求小于40DB，并有良好的吸音和隔音设备，控制会议环境的回声； 3、选用专业会议扩音设备，包括音频功率放大器和音箱； 4、扩声系统的功率放大器要求采用数个小容量功率放大器集中设置在同一机房的方式，用合理的布线和切换系统，保证会议室在损坏一台功放时，不造成会场声音中断。 5、声音信号输入功率放大器之前，要求采用均衡器和反馈抑制器进行处理,以提高声音信号的质量。 6、使用尽可能少的麦克风，因为麦克风越多，引入的背景噪音会越强，要求选用具备屏蔽手机信号干扰功能的麦克风。 7、在进行麦克风和音箱的布置时，要求使麦克风置于各音箱的辐射角之外，音箱要求分散布置，放置在会议室的四角，离墙壁0.5米左右。 8、调音台与会议电视终端设备必须共地。 六. 会议控制 1、会议室要求配备独立的设备间（控制室），尽量选择会议室旁的房间为控制室，面积为20平方米左右。控制室与会议室之间的隔墙要求加装玻璃了望窗，以便工作人员从控制室观察会场情况。 2、控制室要求配置小型监视器，用于工作人员监察图像、声音效果。 3、会议室和控制室要求预留终端线缆下线槽便于各种线缆的敷设。 4、会议系统设备、终端的安装方式需要根据实际情况而定。七. 供电系统 为保证会议室供电系统的安全可靠，减少经电源途径带来的电气串扰，要求采用三套供电系统。（1）第一套供电系统作为会议室照明供电，（2）第二套供电系统用于空调等设备的供电。空调供电要求为三相四线制。（3）第三套供电系统作为整个终端系统的供电，并采用UPS不中断电源系统，第三套供电系统作为整个终端设备、控制室设备的供电，该套供电系统供电能力要求不小于10安培。（4）该套供电系统须配备不间断电源系统(UPS)，每套终端设备需配备一台功率不小于1500W的UPS；每套MCU设备需配备一台功率不小于1000W的UPS。供电系统输出交流电要求满足以下条件：220V5，50Hz5%。（5）交流电源的杂音干扰电压不应大于100mV。 （6）会议室、控制室需有若干AC220V/15A的三芯电源插座，均匀分布在四周墙面。 保护地线必须采用三相五线制中的第五根线，与交流电源的零线必须严格分开，防止零线不平衡电流对会议电视产生严重的干扰影响。（7）接地系统要求采用单点接地的方式，信号地、机壳地、电源告警地、防静电地等均要求分别用导线经接地排，一点接至接地体。（8）保护地线的接地电阻值在单独设置接地体时要求小于3 欧姆，采用联合接地体时，要求小于0.5 欧姆，要求给控制室和会议室供电的交流电源零线和地线的电压差1V。 6 停车场管理系统 （）本工程在车辆进出口设一套停车场管理系统。采用影像全鉴别系统，对进出的内部车辆采用车辆影像对比方式，防止盗车；外部车辆采用临时出票机方式； （）系统应具备： 出、入口影像鉴别； 出、入口票据核实，自动区分月票、临时票据等，自动计费； 自动计费、收费显示，出票机有中文提示，自动打印收据； 出入栅门自动控制； 入口处设空车位数量显示； 使用过期票据报警； 非本停车场票据报警； 物体堵塞验卡机入口报警； 非法打开收款机钱箱报警； 出票机内票据不足报警； （）收费亭主机至道闸、入口空车位数量显示器，进、出口摄像机，进、出口验票机预留PVC管；道闸至地感线圈预留PVC管； 7 广播系统 （）广播机房与通讯机房室合用，消防紧急广播与背景音乐合用； （）末端广播分：专用消防紧急广播、背景音乐兼消防紧急广播； （）会议厅等设独立的广播系统，这些场所需另设专用消防紧急广播； （）消防紧急广播优先于其他广播； （）广播区域划分应在满足消防广播区域划分的前提下，满足建筑功能划分的需要。话筒音源，可对每个区域或单独或编程或全部播出； （）主机功率放大器，主机应具备综合检查及自检功能，能不间断地对系统主机及扬声器回路的状态进行监测； （）系统主机应为标准的模块化配置，并提供标准接口及相关软件通信协议，以便系统集成； （）系统采用定压输出方式。要求从功放设备的输出端至线路上最远的用户扬声器的线路衰耗不大于（时）； （）背景音乐系统频响为，谐波小于，信噪比不低于。 （）公共场所扬声器安装功率为，根据平面图布置为吸顶式、扬声器底边距地（）。车库内扬声器为壁挂式距地（）； （）火灾时，自动或手动打开相关层消防紧急广播。同时切断背景音乐广播消防紧急广播切换在消防控制室内完成；8公共信息发布系统公共信息发布系统可以通过网络，将不同信息发布到LED显示系统，本次设计在一层大堂，1. P6 室内全彩LED显示屏，显示尺寸：4.992m*2.88m=14.4边框尺寸：5.092m*2.980m=15.219周界报警系统 2.1系统组成 系统由位于现场的前端探测器、位于安防控制中心的报警主机、报警联动、报警联网等组成。 布防状态下，如遮挡探测器将产生报警信号，报警信号通过编码传输到安保中心的报警通讯/控制主机，主机判断警情，确认后驱动警报器发声，同时警情区域电子地图出现在显示屏上，警情发生时间、防区号、警情种类等信息也记入数据库，也可由打印机打印记录。 2.2实现功能 周界全面设防，无盲区和死角。 报警中心具备语音、警笛、警灯提示。 中心通过电脑显示屏及电子模拟显示屏识别报警区域。 进行报警中心报警状态、报警时间记录。 可实现区域防盗报警二级联网功能。当保安人员无法处理警情或需要支援时，按下紧急铵钮即可向当地110发出报警信号。 24小时的不间断监控，自动实时报警并指示报警位置。 不同报警防区可编程联动不同反应。 2.3技术要求 报警响应时间：小于2秒； 探测器报警持续时间：大于5秒； 报警及用户布撤防记录存储时间：大于30天； 系统具备防拆和断路报警功能。 2.4设计原则 采用总线式报警系统，周界报警系统探测器的布设考虑按其有效距离的6070布设，实际探测距离不大于70米，并在衔接处交叉设置，使小区的周界防范无盲区和管理死角。 所有的主动红外对射探测器均采用三光束，当单束光线被遮挡并不发生报警，只有当上下两组光线同时被遮挡才发生报警，利用这一原理可以有效防止雨雪、小动物等的干扰。 各探测器衔接处保持30CM以上的交叉，以防留下防区漏洞。 衔接的探测器避免交叉误射，不同方向的接收器安装一起，不同发射方向的发射器安装一起，无法避开时，通过校正安装角度和有效距离来控制。 探测器安装在围墙（或栅栏）顶上外侧约15CM处，可及时发现入侵者，在其尚未跃入围墙前产生报警。 10机房建设 地面工程机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理。地板安装高度为0.3M。地板与墙体交界处用不锈钢踢脚板封边。机房大门入口处做踏步铺塑胶地板。天花吊顶工程整个机房为了确保机房的保温和消防需要；全部采用规格为6006000.8mm的微孔铝制天花板进行铺设，天花板美观、耐用，防火、防潮，同时与机房屏蔽网一起组成一个完整的屏蔽系统，具抗静电、抗干扰的作用。墙面装饰工程机房应采用国产优质彩钢板，在选择墙面板材料时，要求能满足屏蔽系统和等电位系统的需求。国产优质彩钢板生产流程采用目前最新技术及工艺，外观光亮，国产优质彩钢板还能满足屏蔽系统的需求。配电系统设计1、 机房内用电设备供电电源均为三相五线制及单相三线制，采用双回路供电；2、 用电设备作接地保护，并入土建大楼配电系统；3、 机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；4、 机房配电系统所用电线为阻燃聚氯乙烯绝缘导线，敷设喷塑桥架、镀锌铁管及金属软管。5、 机房的设备供电和空调照明供电分为两个独立回路，其中设备供电由UPS提供并按设备总用电量的1.3倍进行预留，而空调照明用电由市电提供并按空调设备的要求供配。6、 机房内照明装置宜采用机房专用无眩光灯盘，照明亮度大于300LUX，事故照明亮度应大于60LUX。7、 机房内的配电系统考虑了与应急照明系统的自动切换。8、 该机房电源进线正常时由市电供电,市电故障时由UPS供电，进线直接引入机房专用配电柜总输入开关。9、 机房设计了一个市电配电箱，对机房的市电进行配电，配电箱为机房专用标准配电箱，配备ABB低压开关。柜内配有市电备用回路，安装德国OBO防雷保护器。10、 机房设计了一个UPS配电箱，对机房的UPS电进行配电，配电箱为机房专用标准配电箱，配备ABB低压开关。箱内配有UPS电源备用回路，安装德国OBO防雷保护器。11、 机房所有插座均采用普通电源插座，普通电源插座安装在墙壁上。接地处理1. 利用建筑物基础地作防雷地及电源地。现代建筑基础使用大面积钢筋绑扎，柱子主钢筋及四周墙体钢筋直通到达屋顶女儿墙防雷带。其接地电阻值一般都能满足GB5005794的要求，即4。2. 直流工作地在大楼计算机机房内的布局，是作数字电路等电位地网（或逻辑接地接地网）。该网用铜排在活动地板下，依据计算机设备布局，纵横组成网格，配有专用接地端子，用编织软铜线以最短的长度与计算机设备相连。计算机直流地需用接地干线引下至接地端子。11无线网络覆盖无线网络采用蜂窝式部署方式实现，AP布放在楼道天花板。AP用网线连接至楼层交换机，AP采用电源适配器供电。或采用POE交换机供电。每台AP可供150人连接。本方案所设计支持最大客户端连接数量为500个人。 12 设备安装 （）箱体在竖井、机房、车库内均为明装，其它暗装。箱体高度以下，底边距地；高，底边距地；高，底边距地；高，底边距地； 以上的，为落地式安装，下设基座； （）电缆桥架：为托盘式。竖井内竖向桥架应与平面图中水平桥架连接。平面图中未注明桥架均为5。桥架安装时尽量往上抬，至少应满足底距吊顶。桥架施工时，应注意与其它专业的配合； （）电缆桥架穿过防烟分区、防火分区及楼层时，应在安装完毕后，用防火材料封堵； 13 线缆的选型及敷设 （）线缆明敷在桥架上，若不敷设在桥架上，应穿PVC管敷设。 （2）所有穿过建筑物伸缩缝、沉降缝、后浇带的管线应按建筑电气安装工程图集中有关作法施工
