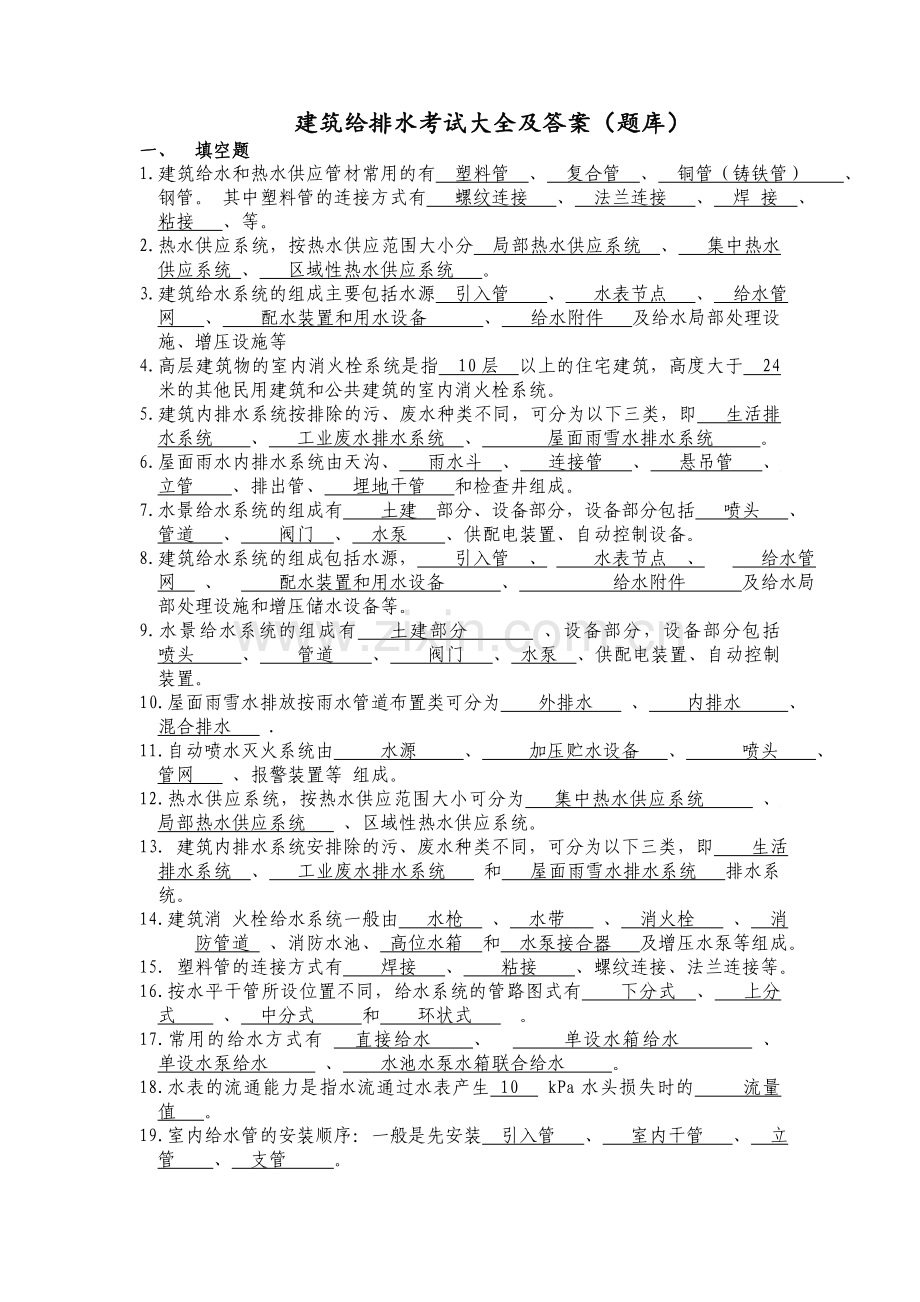

建筑给排水考试大全及答案（题库）
一、 填空题
1.建筑给水和热水供应管材常用的有 塑料管 、 复合管 、 铜管（铸铁管） 、钢管。 其中塑料管的连接方式有 螺纹连接 、 法兰连接 、 焊 接 、 粘接 、等。
2.热水供应系统，按热水供应范围大小分 局部热水供应系统 、 集中热水供应系统 、 区域性热水供应系统 。
3.建筑给水系统的组成主要包括水源 引入管 、 水表节点 、 给水管网 、 配水装置和用水设备 、 给水附件 及给水局部处理设施、增压设施等
4.高层建筑物的室内消火栓系统是指 10层 以上的住宅建筑，高度大于 24 米的其他民用建筑和公共建筑的室内消火栓系统。
5.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即 生活排水系统 、 工业废水排水系统 、 屋面雨雪水排水系统 。
6.屋面雨水内排水系统由天沟、 雨水斗 、 连接管 、 悬吊管 、 立管 、排出管、 埋地干管 和检查井组成。
7.水景给水系统的组成有 土建 部分、设备部分，设备部分包括 喷头 、 管道 、 阀门 、 水泵 、供配电装置、自动控制设备。
8.建筑给水系统的组成包括水源， 引入管 、 水表节点 、 给水管网 、 配水装置和用水设备 、 给水附件 及给水局部处理设施和增压储水设备等。
9.水景给水系统的组成有 土建部分 、设备部分，设备部分包括 喷头 、 管道 、 阀门 、 水泵 、供配电装置、自动控制装置。
10.屋面雨雪水排放按雨水管道布置类可分为 外排水 、 内排水 、 混合排水 .
11.自动喷水灭火系统由 水源 、 加压贮水设备 、 喷头 、 管网 、报警装置等 组成。
12.热水供应系统，按热水供应范围大小可分为 集中热水供应系统 、 局部热水供应系统 、区域性热水供应系统。
13．建筑内排水系统安排除的污、废水种类不同，可分为以下三类，即 生活排水系统 、 工业废水排水系统 和 屋面雨雪水排水系统 排水系统。
14.建筑消 火栓给水系统一般由 水枪 、 水带 、 消火栓 、 消防管道 、消防水池、 高位水箱 和 水泵接合器 及增压水泵等组成。
15. 塑料管的连接方式有 焊接 、 粘接 、螺纹连接、法兰连接等。
16.按水平干管所设位置不同，给水系统的管路图式有 下分式 、 上分式 、 中分式 和 环状式 。
17.常用的给水方式有 直接给水 、 单设水箱给水 、 单设水泵给水 、 水池水泵水箱联合给水 。
18.水表的流通能力是指水流通过水表产生 10 kPa水头损失时的 流量值 。
19.室内给水管的安装顺序：一般是先安装 引入管 、 室内干管 、 立管 、 支管 。

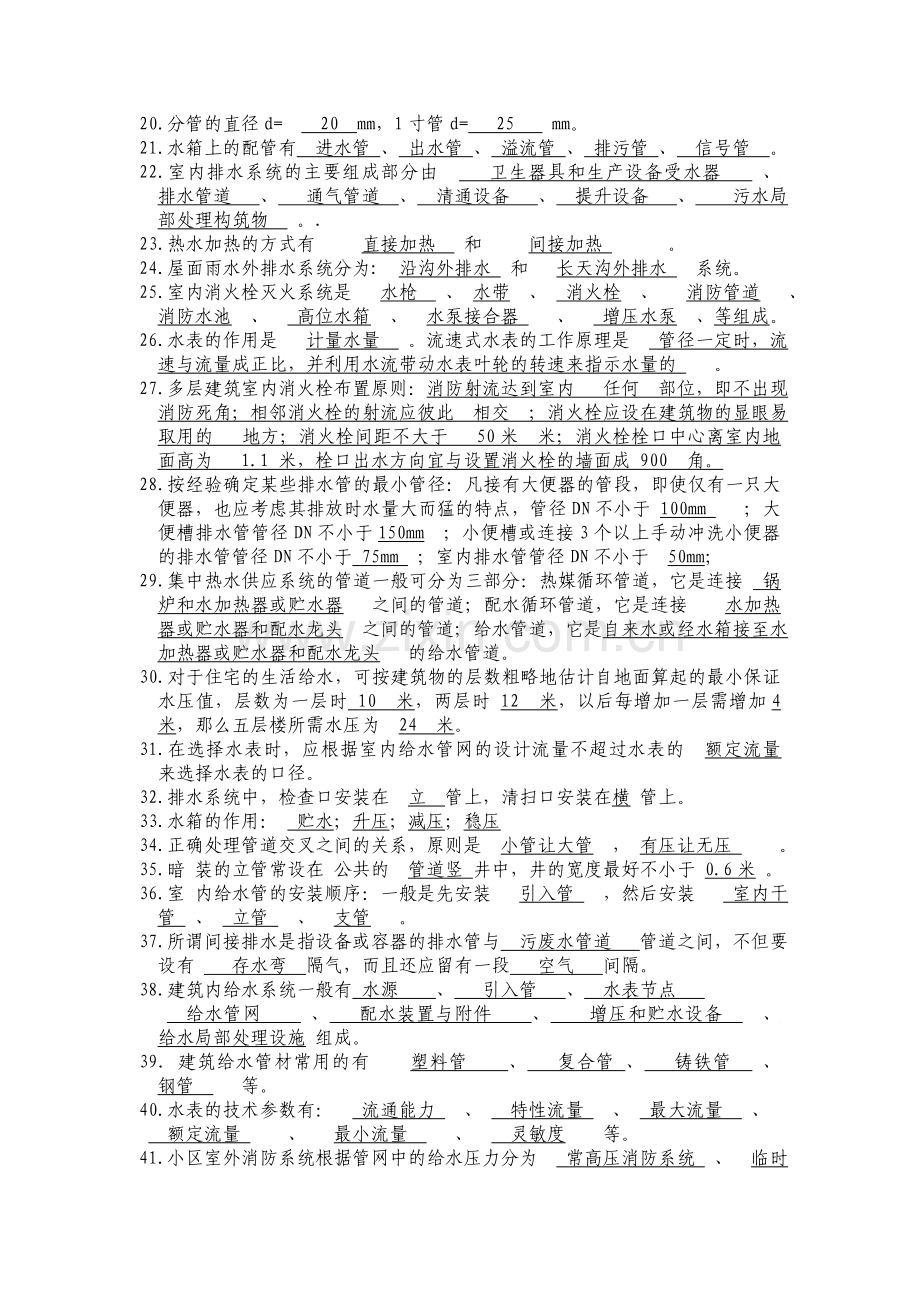

20.分管的直径d= 20 mm，1寸管d= 25 mm。
21.水箱上的配管有 进水管 、 出水管 、 溢流管 、 排污管 、 信号管 。
22.室内排水系统的主要组成部分由 卫生器具和生产设备受水器 、 排水管道 、 通气管道 、 清通设备 、 提升设备 、 污水局部处理构筑物 。.
23.热水加热的方式有 直接加热 和 间接加热 。
24.屋面雨水外排水系统分为: 沿沟外排水 和 长天沟外排水 系统。
25.室内消火栓灭火系统是 水枪 、 水带 、 消火栓 、 消防管道 、 消防水池 、 高位水箱 、 水泵接合器 、 增压水泵 、等组成。
26.水表的作用是 计量水量 。流速式水表的工作原理是 管径一定时，流速与流量成正比，并利用水流带动水表叶轮的转速来指示水量的 。
27.多层建筑室内消火栓布置原则：消防射流达到室内 任何 部位，即不出现 消防死角；相邻消火栓的射流应彼此 相交 ；消火栓应设在建筑物的显眼易取用的 地方；消火栓间距不大于 50米 米；消火栓栓口中心离室内地面高为 1.1 米，栓口出水方向宜与设置消火栓的墙面成 900 角。
28.按经验确定某些排水管的最小管径：凡接有大便器的管段，即使仅有一只大便器，也应考虑其排放时水量大而猛的特点，管径DN不小于 100mm ；大便槽排水管管径DN不小于150mm ；小便槽或连接3个以上手动冲洗小便器的排水管管径DN不小于 75mm ；室内排水管管径DN不小于 50mm；
29.集中热水供应系统的管道一般可分为三部分：热媒循环管道，它是连接 锅炉和水加热器或贮水器 之间的管道；配水循环管道，它是连接 水加热器或贮水器和配水龙头 之间的管道；给水管道，它是自来水或经水箱接至水加热器或贮水器和配水龙头 的给水管道。
30.对于住宅的生活给水，可按建筑物的层数粗略地估计自地面算起的最小保证水压值，层数为一层时 10 米，两层时 12 米，以后每增加一层需增加4 米，那么五层楼所需水压为 24 米。
31.在选择水表时，应根据室内给水管网的设计流量不超过水表的 额定流量 来选择水表的口径。
32.排水系统中，检查口安装在 立 管上，清扫口安装在横 管上。
33.水箱的作用： 贮水；升压；减压；稳压
34.正确处理管道交叉之间的关系，原则是 小管让大管 ， 有压让无压 。
35.暗 装的立管常设在 公共的 管道竖 井中，井的宽度最好不小于 0.6米 。
36.室 内给水管的安装顺序：一般是先安装 引入管 ，然后安装 室内干管 、 立管 、 支管 。
37.所谓间接排水是指设备或容器的排水管与 污废水管道 管道之间，不但要设有 存水弯 隔气，而且还应留有一段 空气 间隔。
38.建筑内给水系统一般有 水源 、 引入管 、 水表节点
给水管网 、 配水装置与附件 、 增压和贮水设备 、 给水局部处理设施 组成。
39．建筑给水管材常用的有 塑料管 、 复合管 、 铸铁管 、 钢管 等。
40.水表的技术参数有： 流通能力 、 特性流量 、 最大流量 、
额定流量 、 最小流量 、 灵敏度 等。
41.小区室外消防系统根据管网中的给水压力分为 常高压消防系统 、 临时高压消防系统 和 低压消防系统 系统。
42.闭式自动喷水灭火系统的组成： 喷头 、 报警阀 、 延迟器 、 火灾探测器 、 末端检试装置 。
43.当建筑物沉降，可能导致排出管倒坡时，应采取 防沉降 措施。
44.按雨水管道布置的位置可分为： 外排水系统 、 内排水系统 、
混合排水系统 。
45.在热水管网上补偿管道因温度变化造成伸缩的措施有 自然补偿 和在一定间距加管道伸缩器。
46.建筑内给水系统按照用途可分为 生活给水系统 、 生产给水系统
消防给水系统 。
47.建内的给水方式根据管网中水平干管的位置不同可分为： 下行上给式 、 上行下给式 、 中分式 以及枝状和环状等形式。
48.塑料管的连接方法一有： 螺纹连接 、 焊接 、 螺纹卡套压接 、 承插接口、法兰连接 、 胶粘连接 等。
49.配水附件有 配水龙头 、 盥洗龙头 、 混合龙头 ，此外还有皮带龙头、消防龙头、电子自动龙头等。
50.给水管道的防护主要包括： 防腐 、 防冻 、 防露 、 防漏 、 防振 等。
51.室外消防系统的组成： 室外消防水源 、室外消防管道 、 和 室外消火栓 。
52.自动喷水灭火系统管道水力常见的计算方法有： 作用面积法和 特性系数法 。
53.大便器和大便槽属于 便溺 卫生器具。
54.建筑内部生活排水管道的坡度规定有 通用坡度 和 最小坡度 两种。
55.热水管网的布置，可采用 下行上给式 或 上行下给式 。
56.贮水池的容积与 水源供水能力 、 生活（生产）调节水量 、 消防贮备水量 、 生产事故备用水量 有关。
57.控制附件： 截止阀 、 闸阀 、 蝶阀 、 止回阀 、 浮球阀 、 减压阀安全阀 ，另外还有水力控制阀、脚踏阀、弹性坐封闸阀等。
58.建筑给水排水系统是将城镇给水管网中的水引入并满足各类用水对_水量_、_ 水质_和_水压_要求的冷水供应系统。
59.建筑给水系统中给水方式的基本类型是___利用外网水压直接给水方式___、___设有增压和贮水设备的给水方式___、___分区给水方式___和____分质给水方式___。
60.室内给水管道的敷设有___明装___和__暗装__两种形式。室外埋地引入管其管顶覆土厚度不宜小于___0.7m _____，并应铺设在冰冻线以下__0.2m __处。
61.在建筑室内消火栓消防系统，低层与高层建筑的高度分界线为___24____m；高层与超高层建筑高度分界线为___100__m。
62.室内排水系统的附件主要是指 检查清扫口 ； 地漏 ； 存水弯 、 隔油具 、 滤毛器 和 吸气阀 。
63.室内排水通气管系统的作用主要是____排除臭气 、 保持气压稳定 __、 __补充新鲜空气_____、____降低噪音___。
64.室内热水供应方式，根据是否设置循环管网线，如何设置循环管网可分为____全循环__、__半循环_____、__无循环_______；根据循环管路长度不同可分为___等程__、__异程__；根据循环动力不同可分为_自然循环__、__机械循环_。
65.疏水器的作用是 阻汽排水 。
66.化粪池是一种具有 结构简单 、 便于管理 、 不消耗动力 、 和____造价低___等优点。局部处理生活污水的构筑物。
67.建筑给水系统一般由____水源____、___水表节点_____、___给水管网___、___配水装置与附件__、___增压和储水设备___、___给水局部处理设施___组成。
68.建筑给水常用管材有__塑料管_、___复合管__、_铜管__ 、__不锈钢管__等。
69.一个完整的热水供应系统中的两大循环系统为：第一循环系统主要由____热源____、___水加热器_____、和__热媒管网__组成；第二循环系统主要由___热水配水管网___和_____回水管网____组成。
70.热水供应系统的主要附件由____自动温度调节装置____、 伸缩器 、 疏水器__、_____减压阀___、_____安全阀_____、___膨胀管和膨胀水箱_。
71.某由市政管网供水的住宅楼，管网服务压力为0.2MPa时，可供水至__四_层楼。
72.经常有人活动的平屋顶上的伸顶通气管的高度不低于__2.0米_。
73.自动喷水灭火系统的报警装置主要有__水流指示器__、_压力开关__、__水力警铃_。
74.闭式自动喷水灭火系统一般由____水源___、___加压蓄水设备___、__喷头__、__管网___、___报警装置__等组成。

六．计算题
1．一栋三层高的集体宿舍，每层设有自闭冲洗阀大便器4个，设有5个水龙头的盥洗槽，自闭挂式小便器3个，淋浴器2个，普通水龙头的污水池1个 ， 管道采用给水塑料管，试确定该宿舍楼总排除管的设计流量。 (集体宿舍：α=1.5)
名称 排水当量 排水流量
水龙头 1.0 0.33L/S
淋浴器 0.45 0.15L/S
挂式小便器 0.3 0.10L/S
蹲式大便器 4.5 1.50L/S
解：当量总数Ng＝（4×4.5＋5×1＋ 0.3×3 ＋2×0.45＋1）×3＝77.4
秒流量 qg＝0.12
＝0.12 1.5
＝3.08

2．一栋三层高的集体宿舍，每层设有自闭冲洗阀蹲式大便器4个， 设有5个水龙头的盥洗槽，自闭式挂式小便器3个，淋浴器2个，普通水龙头的污水池1个，管道采用给水塑料管，试确定该宿舍楼总引入管的设计秒流量。已知：集体宿舍 α =3
名称 给水当量 额定流量
水龙头 1 0.2L/s
淋浴器 0.75 0.15 L/s
挂式小便器 0.5 0.1 L/s
蹲式大便器 6 1.2 L/s
解：当量总数Ng＝（4×6＋5×1＋ 0.5×3 ＋2×0.75＋1）×3＝99
秒流量 qg＝0.12 ＝0.12 1.5

3．某市一幢办公楼,共7层,每层设有冲洗水箱式蹲式大便器3,普通水龙头式洗涤盆, 普通水龙头式洗脸盆各一个,求该住宅给水引入管的设计流量.(已知 α=1.50,K=0. )
冲洗水箱式蹲式大便器:当量N=0.5普通水龙头式洗涤盆: N=1.0普通水龙头式洗脸盆: N=1.0
解：qg=0.2α +KNg
=0.2×1.05+0.005×2.5×20
=1.73(L/S).

4.某工厂生活间设有4个高水箱蹲式大便器，15个洗手盆，10个淋浴器，1个洗涤盆，1个3M长的小便槽。计算总的排水设计秒流量。
已知：高水箱蹲式大便器的同时排水百分数b1=12%,排水流量q1=1.5L/S
洗手盆的同时排水百分数b2=50%，排水流量q2=0.1L/S
淋浴器的同时排水百分数b3=100%，排水流量q3=0.15L/S
洗涤盆的同时排水百分数b4，排水流量q4=0.67L/S
小便槽的同时排水百分数b5，排水流量q5=0.05L/S
解：qu=∑qp*no*b（5分）
=qp1*n01*b1+ qp2*n02*b2+ qp3*n03*b3+ qp4*n04*b4+ qp5*n05*b5（2分）
=0.1×4×12%+0.1×15×50%+0.15×10×100%+0.2×1×100%+0.05×3×100%
=0.048+0.75+1.5+0.2+0.15（1分）
=2.648(l/s) （2分）

5.某办公楼，共5层，每层两端设有盥洗间、厕所各一个，每个盥洗间设有10个DN15配水龙头（N=1.0）；每个厕所设有1小便槽4米（N=1.0 /m），设冲洗水箱浮球阀大便器5个（N=5 ）， 试计算该楼给水引入管的设计秒流量（a=3.0，k=0）。
解：该宿舍楼卫生器具的总当量数为：
Ng=（10+4）×2×5+5×5=165个当量
根据公式qg =0.2·a+ kNg 将a=3.0，k=0，Ng=165代入可得该楼给水引入管的设计秒流量qg =7.7L/s

6.一幢建筑的给水系统，总进水管安装有一水表。经计算总水表通过的设计流量为50m3/h，试确定水表口径并计算水头损失。

直径
流通能力
最大流量
额定流量
最小流量
最小示值
最大示值
（m3/h）
（m3）
80
100
150
200
250
300
400
65
110
270
500
800
100
150
300
600
950
1500
2800
60
100
200
400
450
750
1400
3
4.5
7
12
20
35
60
0.1
0.1
0.1
0.1
0.1
0.1
105
105
105
107
107
107
107

水平螺翼式水表技术参数
表型
正常用水时
消防时
表型
正常用水时
消防时
旋翼式
＜25
＜50
螺翼式
＜13
＜30

按最大小时流量选用水表时的允许水头损失值（kPa）

解：总进水管上的设计流量为50m3/h，从表中查得：DN80的水平螺翼式水表，其额定流量为60 m3/h
流通能力为65 m3/h，按公式HB = 及 KB =
计算水表的水头损失 HB = = = 5.29kPa＜13 kPa
满足要求，故总水表口径为DN80。

7.一栋旧住宅建筑的给水系统，总进水管及各分户支管均安装水表，经计算总水表通过的设计流量为49 m/h，分户支管通过水表的设计流量为3.1 m/h，试确定水表口径，并计算水头损失。
表1-4 旋翼式水表性能参数
直径
mm
特性流量
最大流量
额定流量
最小流量
灵敏度
≤ m/h
最大示值
m
m/h
15
20
25
32
50
3
5
7
10
30
1.5
2.5
3.5
5
15
1.0
1.6
2.2
3.2
10.0
0.045
0.075
0.090
0.120
0.400
0.017
0.025
0.030
0.040
0.090
1000
1000
1000
100000
100000

表1-5 螺翼式水表性能参数

直径
mm
流通能力
最大流量
额定流量
最小流量
最大示值
最小示值
m/h
m
80
100
65
110
100
150
60
100
3
435
0.1
0.1
100000
100000

表1-6 允许的水头损失植
表 型
正常用水时
消防时
表 型
正常用水时
消防时
旋翼式
<25
<50
螺翼式
<13
<30
解：1、选择水表口径（5分）
总进水管上水表为水平螺翼式水表DN80（2.5分）
分户水表为旋翼式水表DN32（2.5分）
2、计算水头损失（5分）
DN80的水头损失=49*49*10/65*65=5.68（2.5分）
DN32的水头损失=3.1*3.1*100/10*10=9.61（2.5分）

8.某七层住宅共56户，每户设有洗脸盆、洗涤盆、浴盆、坐便器各一个。卫生器具的排水当量分别为0.75、2.0、3.0、6.0，计算总排除管的设计秒流量。(α=1.5)
解：qu=0.12αNp0.5+qmax（5分）
qu =0.12*1.5*11.750.5+2.0=2.612（5分）

9.有一幢五层的住宅楼，可容纳40户，每户按3.5人计算，每户内设低水箱坐式大便器、普通水龙头洗脸盆、普通水龙头洗涤盆各一个，给水方式采用直接的供水方式且一户一表，计量出户。求该住宅楼的每户引入管的设计秒流量。(用水定额150L/人.d，时变化系数2.5，使用时间24小时)

序号
卫生器具名称
当量
1
低水箱坐式大便器
0.5
2
普通水龙头洗脸盆
1.0
3
普通水龙头洗涤盆
1.0
给水管段设计秒流量计算表
U0
2.5
3.0
3.5
Ng
U(%)
q(L/s)
U(%)
q(L/s)
U(%)
q(L/s)
2
71.78
0.29
72.08
0.29
72.39
0.29
3
58.96
0.35
59.31
0.36
59.66
0..36
解：u0=q0*m*kh/0.2*Ng*t*3600*100%（5分）
=3.04%（5分）
查表得q=0.325L/s（5分）
