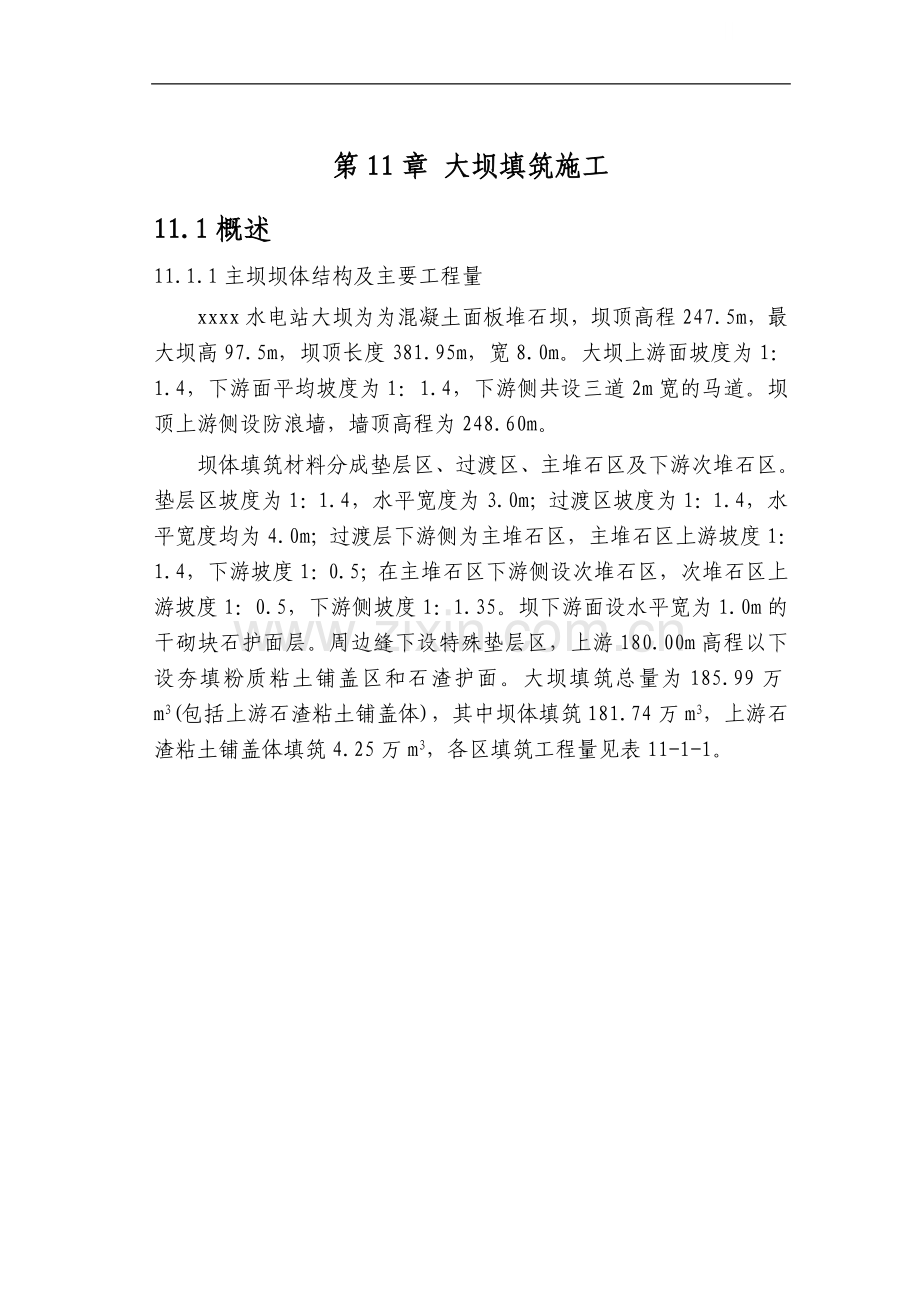

第11章 大坝填筑施工
11.1概述
11.1.1主坝坝体结构及主要工程量
xxxx水电站大坝为为混凝土面板堆石坝，坝顶高程247.5m，最大坝高97.5m，坝顶长度381.95m，宽8.0m。大坝上游面坡度为1：1.4，下游面平均坡度为1：1.4，下游侧共设三道2m宽的马道。坝顶上游侧设防浪墙，墙顶高程为248.60m。
坝体填筑材料分成垫层区、过渡区、主堆石区及下游次堆石区。垫层区坡度为1：1.4，水平宽度为3.0m；过渡区坡度为1：1.4，水平宽度均为4.0m；过渡层下游侧为主堆石区，主堆石区上游坡度1：1.4，下游坡度1：0.5；在主堆石区下游侧设次堆石区，次堆石区上游坡度1：0.5，下游侧坡度1：1.35。坝下游面设水平宽为1.0m的干砌块石护面层。周边缝下设特殊垫层区，上游180.00m高程以下设夯填粉质粘土铺盖区和石渣护面。大坝填筑总量为185.99万m3(包括上游石渣粘土铺盖体)，其中坝体填筑181.74万m3，上游石渣粘土铺盖体填筑4.25万m3，各区填筑工程量见表11-1-1。

大 坝 坝 体 填 筑 工 程 量 表
表11-1-1
序号
填筑区名称
单位
工程量
备注
1
垫层料
m3
63252
水平宽3m
2
周边缝填筑料
m3
3500

3
过渡料
m3
83336
水平宽4m
4
主堆石区堆石料
m3
1240875

5
次堆石区堆石料
m3
413624

6
干砌块石护坡及踏步
m3
11699
水平宽1.0m
7
下游坝面碎石垫层
m3
1067
厚200mm
8
粉质粘土填筑
m3
22689

9
石渣护面
m3
19845

10
浆砌块石护坡
m3
2360
水平宽1.0m
11
C5垫层挤压边墙砼
m3
8130

12
阳离子乳化沥青
m3
34548
二油一砂，厚度≥3mm
11.1.2坝体分区技术要求
招标文件对坝体各区填筑材料技术要求见表11-1-2。

坝 体 填 筑 材 料 分 区 技 术 要 表
表11-1-2
材料分区
材料
Dmax(mm)
D<5mm
P(%)
D<0.1mm
P(%)
设计
干密度(g/cm3)
渗透
系数
cm/s
孔隙率
n(%)
碾压
层厚(cm)
碾压
遍数
加水量
垫层区
石料场微风化和新鲜石料(人工扎制)
80mm
35%～45%
4%～7%
2.13
1×10-2～
5×10-4
18%
40
8
10%(体积比)
特殊垫层区
石料场微风化和新鲜石料(人工扎制)
≤40
35%～45%
4%～7%
2.13
1×10-2～
5×10-4
18%
30
8
10%(体积比)
过渡区
石料场开挖料
300
/
<5%
2.08
1×10-1
20%
≤40
8～10
10～20%(体积比)
主堆石区
建筑物开挖料和石料场开挖料
800
/
<5%
2.05
/
21%
80
8～10
10～20%(体积比)
次堆石区
建筑物开挖料和石料场开挖料
800
/
/
2.03
/
22%
80
8～10
堆石体积的10～20%
上游粉质粘土铺盖
过筛的粉质粘土或人工粉细砂组成
1.0
/
10%～20%
/
/
/
≤30
/

上游石渣护面
建筑物开挖料和石料场开挖料
/
/
/
/
/
/
30
/

11.2坝体填筑规划及进度安排
11.2.1坝体分期填筑规划
本工程最大坝高97.5m，大坝填筑总量为185.99万m3，根据招标文件施工总进度计划安排要求在2007年10月1日截流，大坝填筑施工从2007年11月1日开始，到2008年3月31日前达到EL202m高程拦洪度汛要求的断面，以确保大坝安全度汛。2008年10月1日之前填筑至245.30m高程(全断面)。按照技术上可行、经济上合理的原则，将大坝填筑分成四期填筑：
Ⅰ期坝体填筑(预填筑)——2007年11月1日至2007年11月30日，共1个月。由于大坝前期填筑受河床段趾板施工影响，不能全断面填筑，考虑在大坝中后部区域先填筑到EL170m高程，填筑工程量21万m3。坝前区预留60m范围在趾板混凝土浇筑完成后跟进填筑。
Ⅱ期坝体填筑——2007年12月1日至2008年3月31日，共4个月，坝体全断面填筑到EL202m高程，提前一个月达到EL202m高程拦洪度汛要求的断面，填筑工程量88.07万m3，平均填筑强度22.02m3/月。
Ⅲ期坝体填筑——2008年4月1日至2008年10月1日，共6个月，坝体全断面填筑到EL245m高程，填筑工程量71.7万m3，平均填筑强度11.95万m3/月。
Ⅳ期坝体填筑——2009年5月1日至2009年5月10日，坝顶静碾区填筑，填筑工程量9700m3。
坝前粉质粘土及护面石渣填筑——2009年03月1日至2009年03月31日共30天，进行坝前粉质粘土铺盖和石渣保护填筑，填筑工程量4.25万m3。
坝体分期填筑规划详见(《坝体分期填筑规划》表11-2-1)、(《坝体分期填筑规划图》XYJZ/C7-11-1)。
11.2.2施工进度安排

根据施工总进度计划坝体填筑工程主要施工项目进度安排如下：
2007年11月1日开始大坝填筑，至2008年3月31日达到EL202m高程拦洪度汛要求的断面填筑，2008年10月1日前坝体全断面填筑到245m高程，2009年5月10日大坝填筑到顶，坝后坡砌石随坝体填筑而同步上升。大坝上游面挤压边墙混凝土施工与坝体填筑穿插进行，坝前粉质粘土及保护石渣填筑在2009年03月31日前完成，具体安排及分期填筑强度规划情况详见：大坝分期填筑规划表11-2-1，具体分项工程施工进度安排详见：施工总进度网络图。
坝 体 分 期 填 筑 规 划 表
表11-2-1
序号
填筑分期
时段
工程面貌
工程量
(万m3)
历时
(月)
平均强度
(万m3/月)
1
Ⅰ期填筑(预填筑)
2007.11.1～2007.11.30
大坝中后部填筑到170m高程
21.0
1
21.0
2
Ⅱ期填筑
2007.12.1～2008.3.31
大坝全断面填筑到202m高程
88.07
4
22.07
3
Ⅲ期填筑
2008.4.1～2008.10.1
大坝全断面填筑到245.0m高程
71.7
6
11.95
4
Ⅳ期填筑
2009.5.1～2009.5.10
坝顶静碾区填筑
0.97
0.3

5
坝前粘土、石渣铺盖料填筑
2009.03.1～2009.03.31
坝前粘土、石渣铺盖填筑
4.25
1
4.25
6
合计

185.99
12.3

说明：进入坝体高峰期填筑后，施工干扰因素相对较少，施工不均匀系数按1.3考虑，最高填筑强度约为28.7万m3/月。

11.3填筑道路规划及坝料运输
11.3.1大坝填筑道路规划
11.3.1.1施工道路布置
xxxx水电站大坝高97.5m，大坝填筑总方量185.99万m3，主要料源有：左岸上游中转料场储备的建筑物前期开挖可利用料、左岸下游218施工道路边的石Ⅱ料场、溢洪道的开挖料等。根据施工总进度计划安排，大坝一、二期的填筑强度较高，其中2007年11月至2008年3月连续5个月要求持续保持高强度填筑，月平均填筑强度达到21万m3以上。考虑施工不均衡系数，高峰月填筑强度约为28.7万m3，上坝道路规划除要充分考虑各料源的上坝便利外，重点要保证高峰期的填筑强度需要，坝外上坝填筑道路(包括坝前铺盖料填筑)拟规划布置8条主要施工道路，其中上游1条，下游6条，各条道路的分布及规划如下：
一、下游填筑道路布置
1.左岸下游下基坑道路：接现成的沿江175道路的175m高程接口，并从175m高程接口处沿左岸岸坡修一条道路一直通到基坑底部，该道路为大坝开始填筑及Ⅰ期坝体填筑主要施工道路。
2.左岸下游188施工道路：接左岸下游218施工道路的210m高程接口，并从210m高程接口处修一条道路先跨过溢洪道反弧段188m高程再通至坝后195m高程，并沿左岸坡降到175m高程与下层道路接通。该道路前期作为溢洪道陡槽段开挖出渣用，在大坝填筑到EL175m高程后开始起用。该道路为大坝Ⅱ期坝体填筑主要施工道路。
3.右岸下游180施工道路：接右岸下游210施工道路，并通过坝后180m高程接口处沿右岸坡降到150m高程坝面上，该道路为大坝开始填筑及Ⅰ期、Ⅱ期坝体填筑的辅助施工道路。
4.右岸下游210施工道路：从坝后下游交通桥修一段道路接到右岸坝后210m高程，通过坝后210m高程接口处沿右岸坡降到195m高程坝面上，该道路为大坝202m高程以后填筑的主要施工道路。
5.右岸下游230施工道路：从右岸下游210施工道路205m高程接口处修一条道路通至坝后230m高程。该道路为大坝Ⅲ期和Ⅳ期坝体填筑主要施工道路。
6.右岸下游248施工道路：从右岸下游230施工道路228m高程接口处修一条道路通至坝顶248m高程。该道路为Ⅳ期坝体填筑主要施工道路。
二、上游填筑道路布置
1.上游左岸下基坑道路：接现成的沿江175道路的175m高程接口，并从175m高程接口处沿左岸岸坡修一条道路一直通到基坑底部。该道路与坝体填筑无关，供前期基坑开挖出渣和坝前粘土及石渣铺盖填筑使用。
11.3.1.2道路标准及特性
主要施工道路设计路面宽度：路面宽7.0m，路基宽8.0m，最大纵坡控制在10%以内，特别困难地段不陡于12%，路面结构均为泥结石路面。
大坝填筑施工道路布置一览表
表11-3-1
序号
道路名称
道路起止点位置
道路长度(m)
路面
宽度
(m)
最大
坡度
(%)
1
左岸下游下基坑道路
现成沿江175公路接口～基坑150m高程
260
7.0
10
2
左岸下游188施工道路
左岸下游218道路接口～跨过溢洪道反弧段188m高程～坝后195m高程～ 现成沿江175公路接口
555
7.0
10
3
右岸下游180施工道路
右岸下游210道路接口～右岸坝后180m高程～右岸坝内150m高程
684
7.0
10
4
右岸下游210施工道路
下游交通桥～右岸坝后210m高程～右岸坝内195m高程
1498
7.0
10
5
右岸下游230施工道路
右岸下游210道路接口～坝后230m高程
671
7.0
8
6
右岸下游248施工道路
右岸下游230道路接口～坝顶248m高程
203
7.0
10
7
左岸上游下基坑道路
现成沿江175公路接口～基坑160m高程
162
7.0
9
11.3.1.3坝内及坝后斜坡道的设置
本工程趾板区地质条件较差，趾板施工工作量较大，而且大坝前期的填筑强度较大，为保证大坝2008年度汛面貌按期完成，在河床段趾板施工的同时安排坝后区填筑同步进行(坝前区预留60m)，因此，在坝前和坝后两个区域形成高差，最大高差控制在20m以内，为确保坝内各区道路畅通，满足后填区道路需要，在先填区的上游面设置坝内斜坡道；二期以上坝体保持全断面均匀上升，不设坝内斜坡道；三期和四期填筑在坝后设置临时斜坡道。
坝内及坝后运输斜坡道的水平宽度不少于7m，最大纵坡不大于10%，特别困难地段不陡于12%，斜坡道的边坡不得陡于1：1.4；坡道处的堆石料应符合所在区的坝料要求，随坝体上升找平过程中，坡道侧面未压实的堆石料须挖除，使该堆石体与后填筑的堆石体一并压实成符合设计要求的整体。
11.3.1.4上游进坝跨趾板桥的设置
为满足库区内中转料场的石料上坝填筑需要，接通沿江175公路上下游交通，拟在大坝左岸上游面175m高程处设置进坝跨趾板桥，具体位置宜选择在趾板相对较为平缓，岸坡处理工程量相应不会过大的部位。趾板桥采用钢栈桥，按20吨自卸车通行设计，由4榀组合钢桁架组成，桥面净宽4.5m，跨度12～14m，单车道，桥面结构为20×20cm方木，方木与方木之间采用蚂蝗钉连接，桥墩采用浆砌块石结构。
11.3.2填筑运输道路及坝料运输
11.3.2.1大坝Ⅰ期(170m高程以下部位)填筑道路
大坝Ⅰ期(170m高程以下部位)填筑量约21.0万m3，填筑道路主要有二条：一条为左岸下游下基坑路接175公路并沿左岸坡一直降到基坑内，解决中转料场及石Ⅱ料场、溢洪道来料上坝；另一条右
岸下游180施工道路，沿右岸坡一直降到基坑内，解决石Ⅱ料场、及溢洪道来料上坝；随着大坝中后部预填筑区域的填筑升高，坝前和坝后两区的填筑高差采用坝内斜坡道连接，坝前区填筑在河床段趾板完成后从坝内斜坡道进入到坝前区填筑。道路布置详见《大坝开始填筑施工道路布置图》(XYJZ/C7-11-2)、《大坝Ⅰ期填筑施工道路布置图》(XYJZ/C7-11-3)。
11.3.2.2大坝Ⅱ期(170m～202m高程部位)填筑道路
大坝Ⅱ期(170m～202m高程部位)填筑量约88.07万m3，月填筑强度22.02万m3/月，填筑道路有三条：一条为左岸下游188施工道路，通坝后195高程并沿左岸坡降到175m高程与下层道路接通，解决石Ⅱ料场及溢洪道、砂石料场来料上坝；另一条右岸下游180施工道路，前期承担180m～150m高程坝体填筑，后期与坝后斜坡道连接承担180m～195m高程坝体填筑；解决石Ⅱ料场及溢洪道、砂石料场来料上坝；再一条为右岸下游210施工道路，沿右岸坡一直降到195m高程坝面上，在大坝填筑到195m高程以后开始启用，并通过该道路反向填筑180m～195m高程的坝后临时斜坡道解决石Ⅱ料场及溢洪道、砂石料场来料上坝。布置详见(《大坝Ⅱ期填筑施工道路布置图》(XYJZ/C7-11-4)、《大坝Ⅱ期填筑后的施工道路布置图》(XYJZ/C7-11-5)。
11.3.2.3大坝Ⅲ期、Ⅳ期(202m～247.5 m高程部位)填筑道路
大坝Ⅲ期、Ⅳ期填筑填筑工程量及强度较低，填筑总量为72.7万m3，月最高平均月填筑强度11.95万m3/月，坝体填筑道路主要有三条：一条为右岸下游210施工道路，前期承担195m～210m高程坝体填筑，后期与坝后斜坡道连接承担210m～230m高程坝体填筑；另一条为右岸下游230施工道路，在大坝填筑到230m高程以后开始启用，并通过该道路反向填筑210m～230m高程的坝后临时斜坡道。后期从230m高程起坡，在坝后留临时斜坡道一直填筑到顶，再从右岸坝顶道路反向填筑230m～坝顶段的坝后临时斜坡道。道路布置详见(《大坝Ⅲ期填筑施工道路布置图》(XYJZ/C7-11-6)。

11.3.2.4填筑料运输
上坝填筑料的运输以20T自卸车为主， 15T自卸车辅助，共配置自卸汽车50台，2～3m3挖掘机装车。
上坝填筑道路的运输车辆保持相对固定，并经常保持车箱、轮胎的清洁，在上坝前设置冲洗除尘设施，防止轮胎上的泥土污染料源或填筑区。运输卸料严禁从高处往下卸料，防止颗粒分离，一切不合格的坝料禁止上坝。
主要的运输线路派专人负责养护，保持路面清洁，及时扫除路面掉渣，同时装车时注意不宜装得过满，重车下坡时严格控制行车速度。
11.4坝料制备试验
11.4.1堆石料爆破试验
堆石料的开采爆破试验在溢洪道、石Ⅱ石料场选取有代表性的部位进行，通过爆破试验确定符合大坝堆石料要求的爆破作业参数，在溢洪道、石料场开挖施工中予以实施。
11.4.2反滤料(垫层料和过渡层料)制备试验
垫层料(包括特殊垫层料)由砂石骨料系统按设计提供的级配曲线确定配合比进行试配，通过颗粒分析试验检验是否符合要求，同时确定垫层料制备掺配工艺。
过渡层料选用石料场爆破开挖的过渡料取样进行颗分试验，以确定取得合格的过渡料的方式。
11.5大坝填筑碾压试验和挤压边墙混凝土生产性试验
11.5.1填筑碾压生产性试验
一、大坝填筑料碾压试验目的
xxxx水电站混凝土面板堆石坝坝高97.5m，坝体的沉陷变形是面板堆石坝的关键技术问题，而坝体的沉陷变形主要由堆石体的模量控制，模量的量值是随堆石体压实密度的提高和堆石级配的改善
而提高，大坝填筑石料硬度较大，因此，大坝填筑前进行填筑碾压试验是非常必要和重要的。试验的目的是验证与核实设计填筑碾压施工参数、设计填筑质量控制标准；选择合适的振动碾压机械，检验所选填筑碾压机械的适当性和性能可靠性；确定经济合理的填筑碾压参数；为设计单位最终核定施工控制填筑质量标准提供依据，确保大坝填筑施工质量。
二、填筑碾压试验的内容
现场填筑碾压试验采用将来大坝填筑拟选用的施工机械、施工方式和施工工艺，对各种筑坝材料进行不同填筑碾压参数的比选与研究。填筑碾压施工参数主要包括：碾压机具、行车速度、铺料方式、铺层厚度、碾压遍数、洒水量、压实前后的级配、孔隙率、干容重、渗透系数、压实模量等。填筑碾压试验就是对同一种岩性的筑坝材料，按各种施工参数的不同取值组合进行试验，考虑到筑坝材料的分区及不同岩性的选择，试验的循环组合次数将非常多，比选试验的工作量巨大，现场试验主要依据设计提供的填筑碾压参数结合我单位在以往面坝堆石坝施工中积累的经验，先对填筑碾压参数进行取值范围的拟定，并采用逐步淘汰法，将己确定了的单一参数最优值，纳入后续试验中。现场填筑碾压生产性试验场次设计及相应试验研究内容见下表：现场填筑碾压试验场次设计表(表11-5-1)。

现场填筑碾压试验场次设计表
表11-5-1
试验场次
筑坝材料
填筑
层厚
洒水量
碾压
遍数
碾压
机具
主要试验研究目的
cm
%
遍
1
溢洪道强风化下部与弱风化掺合料(次堆料)
80
10、15、20、25
6、8、10、12
16T牵引式、18T自行式
碾压参数
对压实效
果的影响
2
溢洪道弱风化与至新鲜料(主堆料)
80
10、15、20、25
6、8、10、12
16T牵引式、18T自行式
碾压参数
对压实效
果的影响
3
石Ⅱ料场强风化下部与弱风化掺合料(次堆料)
80
10、15、20、25
6、8、10、12
16T牵引式、18T自行式
碾压参数
对压实效
果的影响
4
石Ⅱ料场弱风化以下堆石料(主堆料)
80
10、15、20、25
6、8、10、12
16T牵引式、18T自行式
碾压参数
对压实效
果的影响
5
石Ⅱ石料场微风化至新鲜料(过渡料)
40
选定值
选定值
16T牵引式、18T自行式
碾压参数
对压实效
果的影响
6
前期开挖利用料
(主或次堆料)
80
10、15、20、25
6、8、10、12
16T牵引式、18T自行式
碾压参数
对压实效
果的影响
7
垫层料
选定值
按设计
参数
4、6、8、10
16T牵引式、18T自行式YZS08手扶碾
碾压遍数
对压实效
果的影响
8
主、次堆石料、
过渡料、垫层料
选定值
选定值
选定值
选定值
最优填筑碾压参数复核
三、填筑碾压试验时间和场地规划
现场填筑碾压试验的时间安排在2007年08月1日～09月30日，共二个月。碾压试验场选择在砂石加工系统净料场内或其他适当部位，试验场要求有效面积为2400m2(长60m、宽40m)以上，试验场地要求相对密实、坚硬，场地本身沉降变形量小，对选定的碾压
试验场应进行推平碾压，并经监理工程师验收合格后才能正式进行碾压试验。
四、填筑碾压试验方法
1.填筑碾压试验程序：
测基层高程
碾压后密度、级配及其它试验检测
人工洒水
碾压、测每碾2遍沉降量
回填试坑、碾压2遍以上
平整试验料、碾前级配分析
静压2遍测量实际铺层厚度
铺填试验料、测量铺层厚度

2.填筑碾压试验方法
为确保填筑碾压试验成果真实、可靠，试验中每一个工序环节均严格按以下要求进行：
试料装运：为模拟施工实际情况，采用不同斗容的挖掘机与不同载重吨位的自卸汽车进行试料装运，装运时严格控制超径料的装入，要求混合装运，严禁粗料或细料集中装放，装料时派有专人指挥和质量控制。
主(次)堆石料采用进占法铺料，便于推土机跟进平整和运料车辆行驶；过渡料与垫层料采用后退法铺料，有利于减少试验料分离现象的发生。铺填层厚由现场质检员控制。
平料：采用大功率推土机推平，再辅以人工找平，保证填筑层厚度和顶面平整度满足试验要求。
层厚与沉降量测量：采用水准仪测量，测量点间距2m，测量标尺最小刻度1mm。层厚测量在堆石料静碾2遍后进行，沉降量测量每碾压2遍均进行一次。
洒水：采用人工洒水法，每场试验根据计算好的加水量(体积比)安排2～4名专人洒水，洒水量要求均匀，每场洒水时间10h以上，以使堆石料有较长的湿润时间。
碾压：振动碾在碾压试验区范围线2m以外起振，按划好的行车线进行碾压，采用前进、后退全振动的方法，碾迹重叠控制在10～15cm以内，行车速度控制在2km/h内。
密度测定：采用挖坑灌水法，试环为直径200cm、高20cm的特定钢环，试坑直径为1.6～1.8m，深度为单层碾压层厚度。
级配分析：采用方格网筛人工筛分法，将从密度坑挖出的试样全部筛分。
含水率测定：采用炒干法，按不同粒径分级取样测定。
渗透试验：对垫层料、过渡料采用双环法，进行现场渗透试验。
压缩模量试验：压缩模量试验选择在地槽内进行，在直径130cm、
深60cm内衬钢板外浇钢筋混凝土的容器里进行。
喷阳离子乳化沥青生产性试验：结合斜坡碾压进行，对乳化沥青喷洒的全过程进行模拟试验，试验结束后在现场进行保护效果的检验。
根据需要可进行一些专门性试验，如统计与面波仪、压实计的相关关系作为施工质量控制的依据。
五、成果整理及分析报审
将上述各种料源的填筑碾压试验资料进行系统整理，绘制相关图表，如绘制铺层厚度与堆石体密度的关系曲线；压实沉降率与碾压遍数、堆石体密度的关系曲线；绘制干密度与碾压遍数的关系曲线；绘制各试验单元石料碾压前后的级配曲线；绘制最优参数组合下，加水量与干密度的关系曲线。并根据试验资料进行分析，结合工程条件确定填筑碾压参数及压实方法，并编写填筑碾压试验报告，报监理工程师审批。当得到批准后，在大坝填筑施工中，必须严格遵照执行，不得任意修改。
11.5.2挤压边墙混凝土生产性试验
一、试验目的
针对挤压边墙混凝土施工中容易出现干密度小、墙体挤压不均、层间错台较大、靠近挤压边墙的垫层料密实度是否满足设计要求等质量问题，通过改进挤压机械、调整配合比、改进施工工艺并结合生产进行现场试验，提出可行性试验成果，以指导生产，改善施工质量，加快大坝施工速度。
二、试验内容
1.挤压边墙混凝土配合比试验
通过调整水泥用量、用水量，以及改变骨料进行配合比试验，测定现场挤压边墙的干密度、弹模、抗压强度等，研究满足设计技术要求的最优配合比。
2.混凝土挤压边墙的生产工艺试验

通过混凝土挤压边墙的生产工艺试验，研究其工艺措施、效果(包括表面平整度、层间接缝处理、混凝土取样试验等)并与设计要求进行对比分析和评价。
3.混凝土挤压机具的对比试验
研究不同的挤压机具的挤压工艺对挤压边墙混凝土的性能指标的影响，保证形成的混凝土具有一定的孔隙率，确定最优的配重、行走速度。
4.挤压边墙附近垫层料的碾压试验
采用18T、1T自行碾结合小型手扶碾进行碾压，针对不同的卸料方向、不同车型、边距等，测定不同压实方法的干密度，并测定不同碾压机具对挤压边墙混凝土水平位移的影响，研究垫层料的最佳压实方法和碾压遍数。
三、现场试验方法
1.混凝土配合比试验
混凝土配合比试验在现场试验室进行，采用夯锺法，测定混凝土干密度、不同龄期混凝土的物理力学性能，并绘制多点检测密度曲线。
2.混凝土挤压边墙的生产工艺试验
生产工艺试验在碾压试验场地内进行，试验计划搞10层，4米高，垫层按大坝设计宽度3米铺设，边墙挤压试验与垫层料、过渡料的碾压施工同步进行。其施工流程如下：
作业面平整与检测
测量与放线
端头混凝土浇筑
挤压机就位
搅拌车就位、卸料
边墙挤压
表面及层间修补
垫层料摊铺
垫层料碾压
取样试验
验收合格后进入下一循环

生产工艺要求：
(1)作业面修整：采用人工整修挤压边墙作业层面，测量放样检查达到平整度要求后，经监理、质检人员同意后方可进行挤压边墙施工，以保证其边墙成型平整、直顺。
(2)挤压机就位：采用人工推移或机械吊移就位和定向调整，施工时要注意采用水准尺调节挤压机的垂直方向和平行机身方向，使其处于水平状态，再校核挤压机的轮高，使挤压边墙墙体高度符合设计要求，并根据测量结果确定挤压边墙的边线，在边线上采用水泥钉分段固定挂线，标出挤压机行走的路线。
(3)挤压边墙混凝土施工：挤压边墙的起点和终点采用人工立模浇筑，使用同样的混凝土材料，掺入速凝剂，每层铺料10cm，夯锤击实，混凝土由系统拌和站拌制，拌和时按设计要求掺用减水剂，混凝土运输采用搅拌车运输，并在边墙挤压机喂料口均匀喷洒液态速凝剂，施工时根据测量边线由专人控制挤压机的行走方向，使边墙浇筑精度控制在设计规定的范围内，搅拌车行走方向、速度与挤压机保持一致，搅拌车出料应保持均匀且速度适中，边墙挤压机的速度宜控制在40～50m/h，施工中派专人对边墙的尺寸误差、边墙垮塌、层间错台等质量缺陷及时进行人工修补和处理。
3.挤压边墙质量检测
挤压边墙干密度检测采用蜡封法，应在同一纵轴线、同断面取样。
现场工艺质量检测：精密仪器量测、水准管、直尺、钢卷尺检测。
现场记录：试验期间，由现场试验人员、质检人员如实记录施工中发现的施工工艺问题，工序衔接问题、质量检测问题和生产时段。
4.挤压边墙附近垫层料的碾压试验
垫层料在挤压边墙成型1小时后开始摊铺，2～4小时后开始碾
压，碾压采用18T自行式振动碾配YZS08小型手扶碾碾压，施工方法采用“先小碾后大碾”碾压法。
先小碾后大碾：先采用YZS08小型手扶碾对80cm范围内的小三角区进行碾压，遍数分别按10、8、6次递减，分别测定该三角区的干密度，再采用18T自行式振动碾碾压，钢轮距边墙内边线80cm，先静压两遍，再振动8遍，对大面积垫层区和靠边墙附近的小三角区分别取样试验，测定其干密度。
碾压试验必须在白天光照条件好的情况下进行，施工过程中由专人观察边墙变位情况，出现异常情况，及时停止施工。
四、试验检测内容
1.挤压混凝土的试验检测
挤压混凝土的物理力学性能检测内容有：干密度、孔隙率、抗压强度、渗透性、弹性模量及变形适应能力，要求混凝土的渗透性能满足与垫层料基本一致，弹性模量低，变形适应能力强，对面板的约束力小，混凝土的强度稍低，但能满足约束垫层料的施工目的为最佳。
2.挤压混凝土边墙的外观检测
检测挤压边墙的直线度、平整度、层间错台，平整度偏差不超过±5cm。
3.挤压边墙附近的垫层料的碾压质量检测
在试验现场测试挤压边墙附近垫层料的压实干密度、与设计级配曲线进行比较，分析垫层料的压实性能。
五、试验结论
1.确定挤压边墙混凝土的施工配合比。
2.研究挤压边墙混凝土的成型施工工艺。
3.研究挤压边墙附近垫层料的压实工艺。
4.研究挤压边墙混凝土的外观质量控制方法。

5.选择合适的检测方法。
把试验结果提交监理工程师审批后用于指导生产。
11.6坝体填筑施工
11.6.1坝体填筑施工程序
坝体填筑程序主要包括坝料挖装、坝料运输、卸料、洒水、摊铺平整、振动碾压实和质量检测验收等工序。
测 量
储料场装料
各开挖工作面装料
上坝料运输
上坝料摊铺

洒水碾压
下一个循环
填筑层验收
质量检查验收
分区界线标定
立层厚标志杆

大 坝 填 筑 程 序 框 图
11.6.2填筑施工准备
填筑前必须对基面或下一层进行检查验收，合格后方可填筑，施工准备包括填筑层验收、测量、立层厚标志杆和分区界线标定。
11.6.3测量控制
本工程测量控制按三等精度要求控制，坝轴线测设按四等三角网精度要求控制，高程点按三等水准要求控制。开始填筑前先绘制清基后的地形图和断面图，并按清基后的地形设置填筑桩，施工放样以预加沉降量的坝体断面为准，填筑过程中每上升一层必须对分区边线进行一次测量，并绘制断面图，施工期间定线、进度、方量、
验收等测量原始记录全部及时整理成册，提交归档，竣工后按设计和规范要求绘制竣工平面图和断面图。
11.6.4装渣
开挖工作面采用3.8m3正铲挖掘机和2.2m3反铲挖掘机为主，1.6m3反铲挖掘机装车为铺，垫层料和小区料在料场用3.0m3装载机装料。设备数量配备见后续章节。
11.6.5坝料运输
坝料运输以20T自卸汽车为主，15T自卸汽车为辅，设备数量配备见后续章节。
11.6.6坝料摊铺
坝体填筑从填筑区的最低点开始铺料，铺料方向平行于坝轴线，小区料、垫层料、过渡料及两岸接坡料采用后退法卸料，主堆石、次堆石和低压缩区料全部采用进占法填筑，自卸汽车卸料后，采用TY220和SH320推土机摊料平整，垫层料、过渡料由人工配合整平，每层铺料后采用水准仪检查铺料厚度，确保厚度满足要求。
11.6.7洒水：
为充分湿润堆石料，坝面采用两次洒水的方式，即上坝卸料平料前先洒水，上坝卸料经平料后再洒水，确保洒水量达到规定要求。
11.6.8压实：
垫层料和过渡料采用18t自行式振动碾进退错距法碾压，主、次堆石料采用16t牵引式或18t自行式振动碾碾压，振动碾一般沿平行坝轴线方向行进，靠近岸坡、施工道路边坡处除增加顺向碾压外，拟采用液压振动夯加强碾压；主、次堆石料碾压采用进退错距法，错距由振动碾碾子宽度和碾压遍数控制，当振动碾碾子宽度为2m、碾压遍数为8遍时错距为25cm。
周边小区垫层料、坝坡接触带、挤压边墙20cm范围内的小三角区采用YZS08小型手扶式振动碾碾压。
11.6.9质量检查：

严格按照《混凝土面板堆石坝施工规范》(DL/5128—2001)以及招标文件的有关规定进行坝体填筑的质量检查与取样试验，服从监理工程师的质量监督和指导。日常的检查项目主要有：
(1)左右岸坝肩与岸坡结合部位填筑的铺料厚度、宽度、填筑料级配、洒水量和碾压遍数。
(2)坝体堆石料超径石的处理情况。
(3)坝体堆石料逐层厚度、分段填筑布置、加水量、碾压遍数、坝料的级配、风化岩的掺配比例等。
(4)垫层、过渡层料的逐层宽度、厚度、碾压遍数、加水量、坝料的细颗粒含量等。
(5)坝体内填筑料相邻区域的相互侵占及界面处理情况，大坝分期填筑的交接处等重要部位的处理和碾压，确保接缝处级配良好，密实度符合设计要求。
11.7填筑、碾压施工工艺和方法
11.7.1分区填筑技术要求
坝体堆石材料分为三个区：周边小区料、垫层区、过渡料、主堆石区、次堆石区及两岸接坡料，各区压实后层厚分别为30cm、40cm和80cm。详见表11-1-2。
11.7.2坝体分区填筑顺序
坝面填筑作业顺序采用填筑一层80cm厚的主堆石料后再填筑二层40cm厚的过渡料及垫层料，以达到平起的要求，其填筑施工顺序见下图。
10
9
6
7
5
4
3
2
1
8
砼边墙
垫层区
过渡区
主堆石区

主堆石填筑后用反铲清除上游坡面块径大于30cm的已经分离的石料，用16t或18t牵引式振动碾碾压；过渡料用后退法铺料，铺好后用反铲清除上游坡面粒径超过8cm的已经分离的石料，并清除出垫层料与过渡料的界线，以保证垫层料的宽度，垫层料必须在挤压边墙混凝土浇筑1小时以后铺料，采用后退法铺料，2～4小时以后才能碾压，碾压采用18t自行式振动碾碾压过渡料；距边墙20cm采用手扶振动碾碾压，首层垫层料与过渡料需骑缝碾压。第二层垫层料和过渡料的填筑与第一层的要求相同，同时对相邻的主堆石料进行骑缝碾压，其填筑、碾压作业流程见下框图。
主堆
石料
填筑
第一层过渡料填 筑
第一层垫层料填 筑
第二层过渡料填 筑
第二层垫层料填 筑
第二层主堆石料填筑
用反铲清除
上游坡面粒
径大于30cm
的块石
用反铲修整上游坡面并清除粒径大于8cm块石
用反铲修整上游坡面并清除粒径大于8cm块石
检查合格
检查合格
检查合格
骑缝碾压
骑缝碾压
骑缝碾压

坝面填筑、碾压作业流程框图
11.7.3分区填筑作业施工方法
11.7.3.1堆石区填筑
堆石区的填筑料由自卸车运输卸料，进占法填筑，以使粗径石料滚落底层而细石料留在面层以利于推土机的平整和碾压。振动碾采用16t牵引式或者18t自行式振动碾，具体型号根据碾压试验决定，碾压时采用错距法顺坝轴线方向进行，低速行驶(2km/h)，碾压
按坝料的分区、分段进行，各碾压段之间的搭接不少于1.0m，铺料层厚及碾压遍数严格采用碾压试验确定并经监理工程师批准的参数施工。铺筑碾压层次分明，做到平起平升，以防碾压时漏碾欠碾。在岸坡边缘靠山坡处，大块石易集中，故岸坡周边选用石料粒径较小且级配良好的过渡料填筑，同时周边部位先于同层堆石料铺筑。碾压时滚筒尽量靠近岸坡，沿上下游方向行驶，仍碾压不到之处用手扶式小型振动碾或液压振动夯加强碾压。
堆石料加水在碾压前提早进行，并派有专人负责。加水的目的在于使石料表面充分湿润，以便在振动碾强烈激振力的作用下，使块石相互接触部分棱角被击碎从而减少孔隙率，细料充填空隙，以增加碾压的密实度。为充分湿润石料表面，增加湿润时间，坝面采用两次洒水的方式，即上坝卸料平料前先洒水，上坝卸料经平料后再洒水，确保洒水量达到规定的要求。坝面洒水拟采用20t自卸车改装的洒水车按碾压先后次序分区洒水，同时利用两岸已修建好的水池向作业面敷设供水管再在坝面辐射布置皮管来补充洒水。
坝面洒水在坝料摊铺、平整过程中进行，在碾压前洒水完成。洒水量以在水管接口处接装流量计来进行控制和计量。
上坝料必须保证质量，严禁草皮、树根及含泥量大于5%的石料上坝。对爆破后的超径石料，除可用于下游护坡干砌石外，应先在料场解小，以避免超径石料进入大坝填筑，严禁在填筑作业面上进行解小作业。
11.7.3.2过渡层料填筑
过渡料填筑前，必须把主堆石料上游坡面所有大于30cm的已分离的块石清除干净。该区料最大粒径为30cm，超径料在料场及时解小，填筑时自卸汽车将料直接卸入工作面，后退法卸料，倒料顺序可从两边向中间进行，以利流水作业。过渡料用推土机推平，人工辅助平整，铺层厚度等按规定的施工参数执行，接缝处超径块石需清除，主堆石料不得侵占过渡区料的位置，若出现这一现象，应采用反铲挖除或人工清除。平整后洒水、碾压，碾压采用16～18t振
动碾碾压，碾压时的行走方向顺坝轴线来回行驶。
11.7.3.3垫层料的填筑
垫层料填筑前，必须把过渡料上游坡面所有大于8cm的已分离的块石清除干净。垫层料的最大粒径不大于8cm，该部分料采用黄砂与人工碎石料在拌料场拌制而成，再采用自卸车运卸到垫层区，然后用推土机辅以人工整平，铺筑方法基本同过渡区料，并与同层过渡料和相邻主堆石料一并碾压。碾压时顺坝轴线方向行驶，振动碾距上游挤压边墙内侧的
