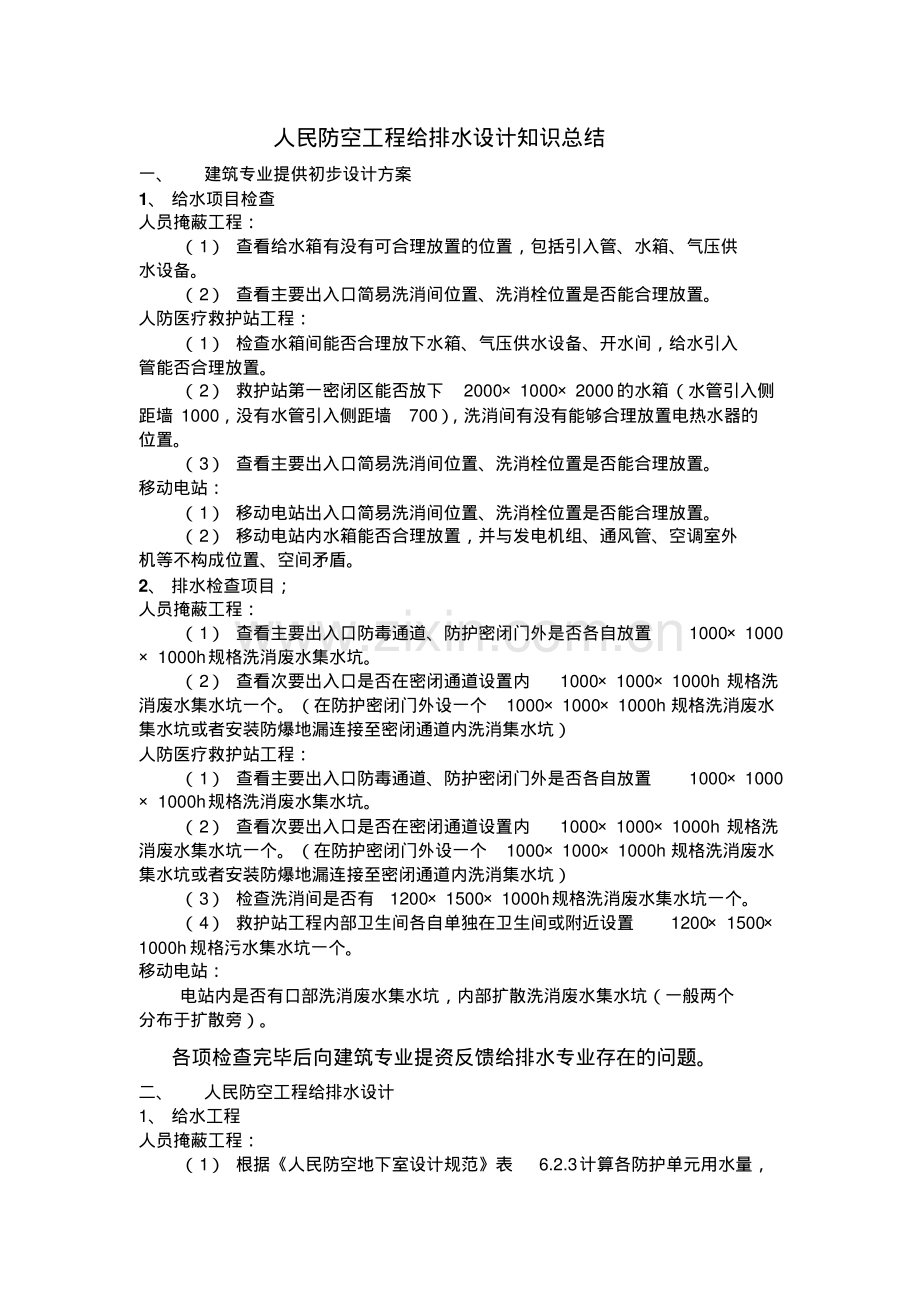

人民防空工程给排水设计知识总结一、建筑专业提供初步设计方案1、给水项目检查人员掩蔽工程：（1）查看给水箱有没有可合理放置的位置，包括引入管、水箱、气压供水设备。（2）查看主要出入口简易洗消间位置、洗消栓位置是否能合理放置。人防医疗救护站工程：（1）检查水箱间能否合理放下水箱、气压供水设备、开水间，给水引入管能否合理放置。（2）救护站第一密闭区能否放下200010002000的水箱（水管引入侧距墙 1000，没有水管引入侧距墙700），洗消间有没有能够合理放置电热水器的位置。（3）查看主要出入口简易洗消间位置、洗消栓位置是否能合理放置。移动电站：（1）移动电站出入口简易洗消间位置、洗消栓位置是否能合理放置。（2）移动电站内水箱能否合理放置，并与发电机组、通风管、空调室外机等不构成位置、空间矛盾。2、排水检查项目；人员掩蔽工程：（1）查看主要出入口防毒通道、防护密闭门外是否各自放置100010001000h规格洗消废水集水坑。（2）查看次要出入口是否在密闭通道设置内100010001000h 规格洗消废水集水坑一个。（在防护密闭门外设一个100010001000h 规格洗消废水集水坑或者安装防爆地漏连接至密闭通道内洗消集水坑）人防医疗救护站工程：（1）查看主要出入口防毒通道、防护密闭门外是否各自放置100010001000h规格洗消废水集水坑。（2）查看次要出入口是否在密闭通道设置内100010001000h 规格洗消废水集水坑一个。（在防护密闭门外设一个100010001000h 规格洗消废水集水坑或者安装防爆地漏连接至密闭通道内洗消集水坑）（3）检查洗消间是否有120015001000h规格洗消废水集水坑一个。（4）救护站工程内部卫生间各自单独在卫生间或附近设置120015001000h规格污水集水坑一个。移动电站：电站内是否有口部洗消废水集水坑，内部扩散洗消废水集水坑（一般两个分布于扩散旁）。各项检查完毕后向建筑专业提资反馈给排水专业存在的问题。二、人民防空工程给排水设计1、给水工程人员掩蔽工程：（1）根据人民防空地下室设计规范表6.2.3计算各防护单元用水量，包括掩蔽人员生活用水量、饮用水量、简易洗消洗消用水量（一般取值0.7m3）、墙、地面洗消用水量。需要洗消的部位主要包括：进风竖井、进风扩散室、除尘室、滤毒室（包括与滤毒室相连的密闭通道）和战时主要出入口的简易洗消间、防毒通道及防护密闭门以外的通道。并计算出各防护单元内总用水量。（2）根据各防护单元总用水量合理配置贮水箱的尺寸及位置，水箱应注明通气管位置及管径。（3）画各防护单元给水平面图，包括主要、次要出入口洗消栓、主要出入口简易洗消装置(注明储水量)。布置移动电站给水平面图。（4）各口部洗消栓（简易洗消装置）定位。口部洗消栓（简易洗消装置）图示人防医疗救护站工程：（1）根据人民防空医疗救护工程设计标准表5.2.4计算伤病员、工作人员生活用水量、饮用水量、墙、地面洗消用水量。（2）根据用水总量合理配置贮水箱尺寸、位置。（3）画给水平面图，卫生间、洗消间、移动电站预留大样图给水管接口，布置主、次要出入口洗消栓和主要出入口简易洗消装置。定位洗消栓位置。注意：洗消间电热水器不应布置在第一密闭区（包括脱衣间），移动电站出入口洗消栓最好从清洁区水箱出水管直接引入。2、排水工程人员掩蔽工程：（1）在主要出入口将扩散室防爆地漏连接至主要口防护密闭门外的洗消废水集水坑，管径DN80。（2）次要出入口可在密闭通道只设一个100010001000h 规格洗消废水集水坑，收集滤毒室、扩散室、风井内和 防护密闭门外 通过防爆地漏自流过来的洗消废水。（在防护密闭门外设一个100010001000h 规格洗消废水集水坑或者安装防爆地漏连接至密闭通道内洗消集水坑）人防医疗救护站工程：（1）在主要出入口将扩散室防爆地漏连接至主要口防护密闭门外的洗消废水集水坑，管径DN80。（2）次要出入口可在密闭通道只设一个100010001000h 规格洗消废水集水坑，收集滤毒室、扩散室、风井内和 防护密闭门外 通过防爆地漏自流过来的洗消废水。（在防护密闭门外设一个100010001000h 规格洗消废水集水坑或者安装防爆地漏连接至密闭通道内洗消集水坑）（3）洗消间（淋浴间）、卫生间需各自设置150012001500h规格洗消废水（污水）集水坑一个，每个集水坑内设置两台50JYWQ17-25-1200-2.2 潜污泵（固定泵），各一用一备，需要设置通气管。淋浴间示例卫生间示例移动电站：（1）出入口放置 100010001000h规格洗消废水集水坑。（2）电站内放置排风、排烟扩散室、竖井100010001000h 规格洗消废水集水坑 2 个，设置 QDX6-14-0.55 潜污泵两台，各一用一备。设计完成后向电气专业提资，为方便电气专业作图，可提前完成需要向电气专业提资的部分，包括贮水箱及气压供水设备 定位、各口部、卫生间及洗消间集水坑位置及坑内潜污泵功率、开水间位置及电开水器功率、淋浴间电热水器位置及功率）。注：常用电气功率1、气压供水设备型号DP-32-4-8X4，电机功率为 1.1KW。2、口部洗消废水移动式潜污泵型号QDX6-14-0.55，功率为 0.55KW，一用一备。3、医疗救护站卫生间、淋浴间固定潜污泵型号50JYWQ17-25-1200-2.2，功率为 2.2KW，一用一备。4、防空专业队队员掩蔽部、医疗救护站用电开水器型号DAY-T811，功率 3KW。5、防空专业队队员掩蔽部、医疗救护站用电热水器型号XXXXX，功率 XXXX-KW注意事项：（1）人防工程位于地下负二层位置或者室内标高很低的，为便于施工，可以考虑给水引入管全部穿人防顶板引入，穿负一层时从侧墙引入即可。（2）设计图中宜增加水箱基础平面布置图及水箱固定安装图。（3）如果给水引入管从顶板引入，穿人防围护结构时如果管道不在土里，就不需要做防不均匀沉降措施。（4）在布置给排水平面图时，需要画给排水大样图的部分，如果需要在原图上表示管道的，切大样图能表示管径、管道定位的，原图可不做管径标注、管道定位。（5）贮水箱进水管侧距墙至少1000mm，其他侧距墙至少700mm。（6）人防综合物资库需要上气压供水设备。（7）集水坑防护盖板为150 厚预制钢筋混凝土盖板，配筋为12100，双层双向，混凝土强度为 C30；位于防护密闭门外且连接防爆地漏的集水坑需要加设防护密闭盖板，且防护密闭门外连接防爆地漏的排污管进集水坑管段要加防护阀门。（8）除尘室和集气室要设置防爆地漏。（9）专业队装备掩蔽部集水坑需要设置潜污泵,排污管只需战时连接平时压力排水管即可。（10）排水管道需要标注坡度。（11）设计图纸中最好不要出现三种图幅，单幅图纸不要太长。（12）淋浴间电热水器进水管、出水管不需要标注标高。（13）洗脸盆给水管出水端距地面0.3m 即可。（14）同一根排水主管不能连接太多用水洁具。（15）消防管道穿人防墙需要做同人防给水管一样的防护阀门。（16）移动电站水箱进水管接防护单元气压供水设备出水管之后。（17）排水管超过 12m，连接排水洁具不超过4 个，分成两路排水,走廊内多设几个清扫口；排水管直角弯处加清扫口。（18）设计时要考虑施工的便捷性，特别是连接排水管的地方。
