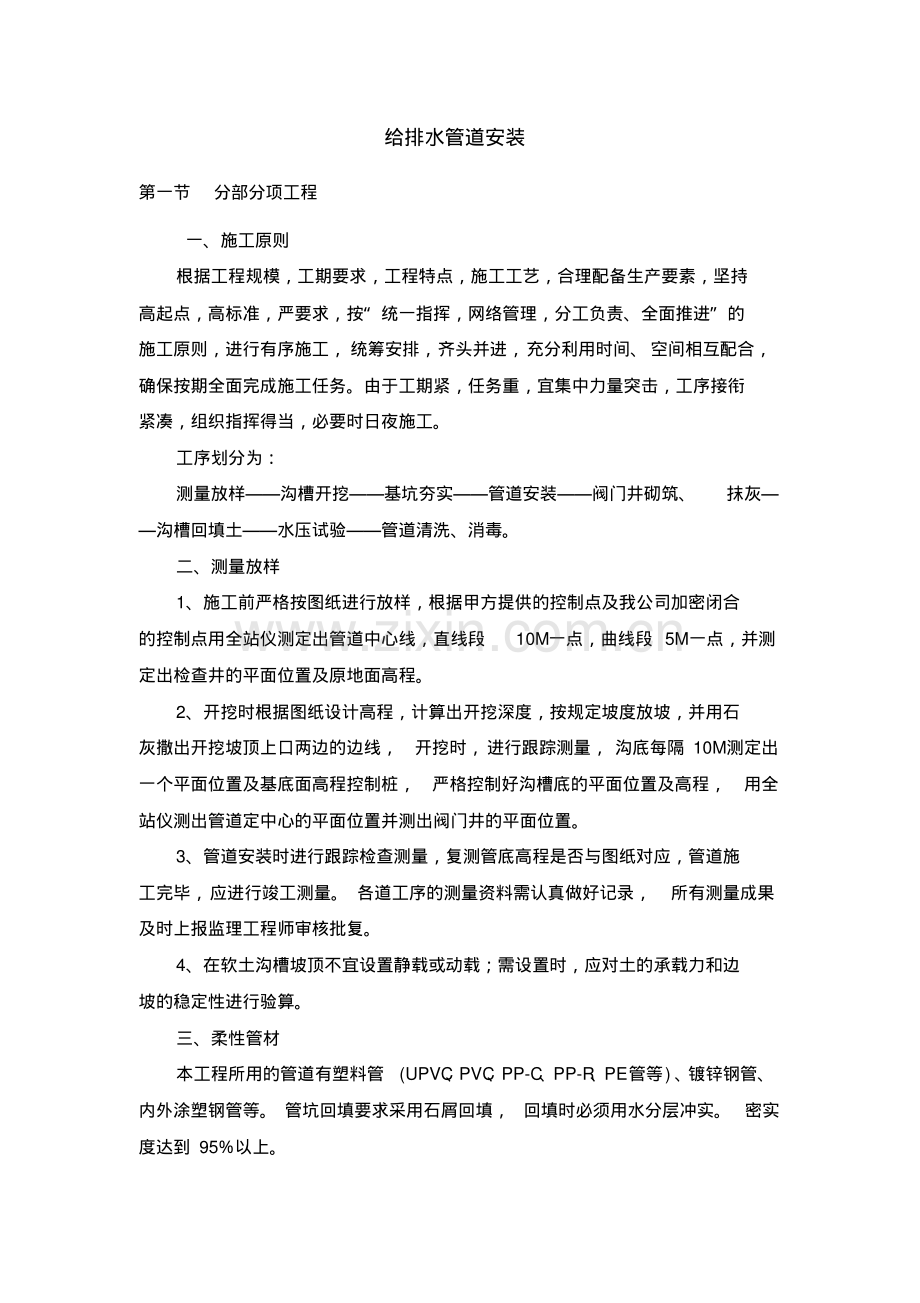

给排水管道安装.pdf

给排水管道安装第一节分部分项工程一、施工原则根据工程规模，工期要求，工程特点，施工工艺，合理配备生产要素，坚持高起点，高标准，严要求，按“统一指挥，网络管理，分工负责、全面推进”的施工原则，进行有序施工，统筹安排，齐头并进，充分利用时间、空间相互配合，确保按期全面完成施工任务。由于工期紧，任务重，宜集中力量突击，工序接衔紧凑，组织指挥得当，必要时日夜施工。工序划分为：测量放样沟槽开挖基坑夯实管道安装阀门井砌筑、抹灰沟槽回填土水压试验管道清洗、消毒。二、测量放样1、施工前严格按图纸进行放样，根据甲方提供的控制点及我公司加密闭合的控制点用全站仪测定出管道中心线，直线段10M一点，曲线段 5M一点，并测定出检查井的平面位置及原地面高程。2、开挖时根据图纸设计高程，计算出开挖深度，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线，开挖时，进行跟踪测量，沟底每隔 10M测定出一个平面位置及基底面高程控制桩，严格控制好沟槽底的平面位置及高程，用全站仪测出管道定中心的平面位置并测出阀门井的平面位置。3、管道安装时进行跟踪检查测量，复测管底高程是否与图纸对应，管道施工完毕，应进行竣工测量。各道工序的测量资料需认真做好记录，所有测量成果及时上报监理工程师审核批复。4、在软土沟槽坡顶不宜设置静载或动载；需设置时，应对土的承载力和边坡的稳定性进行验算。三、柔性管材本工程所用的管道有塑料管(UPVC、PVC、PP-C、PP-R、PE管等)、镀锌钢管、内外涂塑钢管等。管坑回填要求采用石屑回填，回填时必须用水分层冲实。密实度达到 95以上。1、塑料管为柔性管材，管材的环刚度不小于8KN/m2，排水管的管道接口按设计要求：采用热熔连接。基坑开挖到基础底后，必须对排水管的地基进行处理、检测。地基容许承载力必须达到100Kpa，如果发现基础底承载力达不到设计要求，则要联系监理和设计人员协商处理进行软基处理，以确保工程的施工质量。基坑开挖前根据设计图纸及施工方案进行中线定位；开挖过程中，必须对中线，高程、基坑下口线，基坑底工作面的宽度进行检测，并在人工清底前测放高程控制桩；根据清底后管线中线桩及设计基础宽度测放管线基础结构宽度，同时测放管线基础高程控制桩。2、基坑支护及开挖由于雨水管和污水管的管距较接近，我司准备按一次开挖基坑同时施工污水管和雨水管，考虑到污水管道的埋深大，管道基坑采用拉森钢板桩支护。污水管道完成后回填至雨水管道标高位置，再进行雨水管道的施工。（1）基坑宽度除能满足结构尺寸外，还应有侧面工作位宽度及支撑的位置。由于同时施工污水管道和雨水管道，因此基坑的宽度较大，基坑宽度约为4 米。钢板桩打设前应根据基坑开挖宽度在原地面弹放边线，以便确定拉森钢板桩打设位置和方向。采取边开挖边支护的方式施工。基坑采用直槽的形式进行开挖，开挖的同时及时利用槽钢横压和工字钢横撑对拉森钢板桩进行支顶。槽钢为20 槽钢，固定于拉森钢板桩之上，作横撑支护时应及时在两端烧焊将工字钢固定于槽钢之上。（2）钢板桩的拔除管道安装完成后就可以进行分层回填，先回填至横撑位置，拆除横撑后再继续回填至地面，再拔除钢板桩。拔除钢板桩时要注意对附近建筑物的影响，对拔桩后产生的桩孔，需及时回填沙。（3）钢板桩施工中的监测在钢板桩施工中，打设的允许误差一般分别为：桩顶标高偏差100mm；钢板桩轴线偏差 100mm，钢板桩垂直度偏差1%。在打设过程中，如发现有超过上述允许值应及时纠正。（4）钢板桩施工中特殊情况的处理整体滑动破坏。一般因桩的插入深度不够而引起，可临时加横撑加以解决。在基坑开挖过程中，如出现坑壁涌水、涌沙等现象，可能是由于施工中锁扣未锁好或由于钢板桩变形等原因造成，应设法堵塞。（5）基坑开挖根据施工场地的实际情况及施工进度的安排，基坑的开挖以机械开挖为主，人工开挖为辅的方式进行。机械挖槽时应保证槽底土壤结构不被扰动和破坏，当开挖至槽底高程以上大约 300mm 时，应即停挖，待下一工序开工时再用人工清底。开挖基坑时，应及时测量基底高程，防止超挖。如果发生超挖现象，超挖深部分必须要用砖碎石砂填平夯实。挖出的土方不得坑边堆放应立即外运。3、基底处理、坑底夯实及基础施工基坑开挖后，应将基底的岩石、砾石等坚硬物体铲除至设计标高以下150200mm，然后铺上沙土整平夯实。管道基础按照设计要求铺设中粗砂。4、管道铺设与连接（1）下管方式下管的方式可根据管重选用人工或起重机进行。用人工下管时，可由地面人员将管材传递给沟槽底施工的操作人员。对于开挖槽深较深的，可用非金属绳索系住管身两端，保证管身平衡均匀溜放至沟槽内，严禁将管材由沟边翻滚入槽内。用起重机下管时，应用非金属绳索扣系住，严禁串心吊装。混合开槽或支撑开槽，因支撑影响宜采用从槽的一端集中下管，在槽底将管材运至安装位置进行安装作业。（2）管道的连接管道之间的接口采用热熔连接。用电热熔带将已水平对齐的管道的要连接部分紧紧包住，电热熔带接头应重叠100200mm。外面用钢扣带套住，用夹钳上紧，再根据操作规程进行焊接，待表面温度低于60时，才可松开钢扣带，进行下道工序施工。管道从管沟伸入至检查井，由于管道受到不同强度的支撑：从软到硬，所以需要设置过渡区，保证管道得到均匀的支撑，防止剪切或集中荷载的发生。为达到这种效果，我公司计划将采取如下措施：沿铺设方向，挖掉相当于 3 倍管径长度的土，且深度不小于300mm，随后长度相当于3 倍管径的土，也按一定的坡度挖除，然后将挖除部分换置为碎石砂垫层，并夯实。（3）管道进入检查井时，和砂浆的结合段，不能带钢带，此时能充分利用管壁带有的 T 形肋，当和水泥砂浆结合时，T形肋将藏在水泥砂浆中，大大提高了水密性能。在管材与井壁相接的外表面预先用聚氯乙稀粘接剂、粗砂做成中介层，然后用水泥砂浆砌入检查井的井壁内。检查井底板基底砂石垫层，应与管道基础平缓顺接。管道位于软土地基时，检查井与管道的连接，先采用长 0.5 0.8m 的短管与检查井接连，后面接一根或多根（根据地质条件）长度不大于 2.0m 的短管，然后再与上下游标准管段连接。在井壁位置处的管道内加入十字木撑，以防止管道变形。5、检测试验污水管道安装完毕经检验合格后，应进行管道的密闭性检验，采用闭水试验方法进行检验，检验应在管底三角区回填密实后、基坑回填前进行。6、柔性管道的回填柔性管道和刚性管道成品最不同的地方，是柔性管道考虑管土共同受力的工作机理，是利用了土的侧向的支撑，来达到其结构受力处于平衡，有效降低管道承受的荷载。而侧向支撑源自填筑在回填区管道两侧的回填材料。同时，管道垂直变形，引发土拱效应，将土载传递到周边土层，这种机制的发生，也有赖于管道两侧回填材料的稳定性。管道安装合格后要立即回填，采用石屑进行回填，回填时应先回填到管顶以上一倍管径高度，回填土要分层夯实，其压实度不应小于95；回填时沟槽内应无积水，不得带水回填，不得回填淤泥和有机物，回填土中不得含有石块，砖及其他杂硬物；回填应从管道、检查井等构筑物两侧对称回填，确保管道及构筑物不产生位移，必要时可采取限位措施；为确保管道在使用机械回填时不损坏管道，应用人工在管道两侧填石屑，并填至管顶以上300700mm，当用人工填土至 700mm 以后，才能使用机械回填。四、刚性管材1、测量放线基坑开挖前根据设计图纸及施工方案进行中线定位；开挖过程中，必须对中线，高程、基坑下口线，基坑底工作面的宽度进行检测，并在人工清底前测放高程控制桩；根据清底后管线中线桩及设计基础宽度测放管线基础结构宽度，同时测放管线基础高程控制桩。2、基坑开挖及支护由于雨水管和污水管在同一基坑施工，而且雨水管较污水管浅，因此在污水管完成后回填至雨水管基础标高位置，就可以进行雨水管的施工，必要时可拆除底下一层横撑。3、基底处理、坑底夯实基坑开挖后，应将基底的岩石、砾石等坚硬物体铲除至设计标高以下150200mm，然后铺上沙土整平夯实。4、浇筑混凝土平基在基底检验合格后应及时浇筑平基混凝土，浇筑混凝土时不得对原状土进行扰动，平基混凝土的高程不得高于设计高程，低于设计高程时不得超过10mm，混凝土终凝前不得泡水，应进行覆盖养生。5、下管、安管平基混凝土强度达到5MPa以上时，方可进行下管。我司计划采用吊车进行下管。安管的对口间隙为10mm。稳较大的管，应进入管内检查对口，以减少错口现象。6、浇筑管座混凝土浇筑管座混凝土前平基应凿毛冲洗干净，平基与管子接触的三角部分，应用与管座混凝土同强度等级混凝土填捣密实，浇筑管座混凝土时，应两侧同时进行，以防管子偏移。7、抹带抹带及接口均用 1：2.5 砂浆。抹带前将管口及管外皮抹带处洗刷干净。直径小于等于 1000mm，带宽 120mm；直径大于 1000mm，带宽 150mm，带厚均为 30mm。抹带分两层做完，第一层砂浆厚度约为带厚的1/3，并压实使管壁粘接牢固，在表面划成线槽，以利于与第二层结合。待第一层初凝后抹第二层，用弧形抹子捋压成形，初凝前再用抹子赶光压实。抹带完成后，立即用平软材料覆盖，34h后洒水养护。8、基坑回填管道安装就位后，应及时对管体两侧同时进行回填，以稳定管身，防止接口回弹。回填按基底排水方向由高至低管腔两侧同时分层进行，回填石屑不得直接扔在管道上。基坑底至管顶以上500mm 的范围均应采用人工回填石屑，超过管顶500mm 以上可采用机械回填，回填时应按设计要求分层铺设夯实。五、检查井、沉砂井施工本工程检查井、沉砂井施工包括新建雨水、污水检查井、沉砂井。检查井施工时，要求基底承载力大于100Kpa，检查井、沉砂井采用MU7.5砖砌，基础采用砼垫层基础，雨水系统检查井、沉砂井只需内壁用水泥砂浆批荡，污水系统与合流制系统的检查井、沉砂井内外壁均需用水泥砂浆批荡。1、井室砌筑（1）混凝土基础强度必须达到1.2MPa以后，方可进行井室砌筑。砌筑前，应将砌筑部分清理干净，并洒水润湿。并对凿毛处理的部位刷素水泥浆。（2）井室砌筑采用丁砖砌法，两面排砖，外侧大灰缝用“二分枣”砌。砌完一层后，再灌一次砂浆，然后再铺浆砌筑上一层砖，上下两层砖竖向缝应错开。（3）砌砖宜采用“三一”砖砌法，即一铲灰、一块砖、一挤揉；采用铺浆法操作时，铺浆长度不超过500mm。砖砌体水平灰缝砂浆饱满度不得低于90，竖向灰缝宜采用挤浆或加浆方法，使其砂浆饱满。严禁用水冲浆灌缝。砌筑时，要上下错缝，相互搭接，水平灰缝和竖向灰缝控制在812mm 2、流槽与脚窝流槽应与井室同时进行砌筑。雨水检查井流槽高度为到顶平接的支管线的管中部分。流槽表面采用20mm 厚 1：2.5 水泥砂浆抹面，压实抹光，与上下游管道平顺一致，以减少摩阻；污水检查井流槽高度为干线管顶高，表面采用20mm 厚1：2.5 水泥砂浆抹面，压实抹光，与上下游顺接一致。脚窝应提前用1：2.5 水泥砂浆预制3、踏步安装踏步安装时，要求上下垂直，尺寸一致。踏步应边砌筑井墙边安装，位置要准确，随时用尺测量其间距，在砌砖时用砂浆埋牢，不得事后凿洞补装，砂浆未凝固前不得踩踏。4、井筒砌筑井筒高度应符合设计要求，砌筑时要挂中心线，边砌边测量内径尺寸，防止尺寸出现偏差。圆形收口井井筒砌筑时，要根据设计要求进行收口。四面收口时每层不应超过 30mm；三面收口时每层不应超过4050mm。5、抹面勾缝抹面前应先用水湿润砖面，然后采用三遍法抹面，第一遍1：2.5 水泥砂浆打底，厚 10mm，必须压入砖缝，与砖面粘贴牢固，第二遍抹厚5mm 找平，第三遍抹厚 5mm 铺顺压光，抹面要一气呵成，表面不得漏砂粒。抹面完成后，井顶应覆盖养护。勾缝前检查墙体灰缝深度，清除墙面杂物，洒水湿润。勾缝要求深浅一致，交接处平整，一般要求比墙面深34mm，勾完一段清扫一段。6、井环及井盖安装井环采用 C30混凝土预制，下铺 1：3 水泥砂浆座底。井盖采用型号为 OT500-7的球墨铸铁新型防盗井环盖。为了保证井盖与道路路面的平顺，我司将按照路面设计高程、纵横坡度，在路面沥青上面层施工前完成井环和井盖的安装。六、管道安装1、管材要求管材进场时应时行检验，管节安装前应进行外观检查。管道物理性能检验及压力试验要符合施工及设计规范要求。管体外表面应有标记，应有出厂合格证，注明管材型号，出厂水压试验的结果，制造及出厂日期，厂质检部门鉴章；检查防腐层是否有脱落现象；并检查预应力砼管承口、插口尺寸，用专用量径尺量需记录每根管的承口内径，插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。2、吊装下管机械下管需采用专用高强尼龙带，以免伤及管身防腐层及混凝土。吊装时应找出管体重心，做出标志以满足管体吊装要求。下管时应使管节承口迎向流水方向。下管、安管不得扰动管道基础。3、稳管管道按照测量工程师测出的管道中心线就位后，为防止滚管，应在管两侧适当加砂袋固定。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置准确。每节管应位后，应进行固定，以防止管子发生位移。稳管时，先检查对口，减少错口现象。管底高程偏差在10mm内，中心偏差不超过 10mm。4、管道接口（1）球铸铁管及预应力砼管接口均采用橡胶圈接口，胶圈应采用耐酸碱腐蚀，耐老化的专用橡胶材料制成。密封圈使用时必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力，几何尺寸等均应符合有关规范及设计规定。密封胶圈应有出厂检验质量合格的检验报告。产品到达现场后，应抽检 5%的密封橡胶圈的硬度、压缩率和抗拉力，其值不小于出厂合格证标准。（2）管节对口时，应将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。并将橡胶圈上的粘接物清擦干净，且均匀涂抹非油质润滑剂。（3）插口上套的密封圈应平顺，无扭曲。安管时应均匀滚动到位，放松外力后，回弹不得大于10mm，把胶圈弯成心形或花形（大口径）装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翅不扭，均匀一致卡在槽内。特别注意安装顶、拉速度应缓慢，并应有专人查胶圈滚入情况，如发现滚入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉，使胶圈达到承口的预定位置。密封圈不得出现“麻花”、“闷鼻”、“凹兜”、“跳井”、“外露”等现象。（4）预应力砼管抹带接口均采用1：2.5 水泥砂浆。抹带前将管口及管外皮抹带处洗刷干净。直径小于1000mm，带宽 120mm，。抹带分两层做完，第一层砂浆厚度约为带厚的1/3，并压实使管壁粘接牢固，在表面划成线槽，以利于与第二层结合。待第一层初凝后抹第二层，用弧形抹子捋压成形，初凝前再用抹子赶光压实。抹带完成后，立即用平软材料覆盖，34h后洒水养护。5、钢管接口焊接：钢管端口要呈45 度，接口对齐后先点焊固定，焊缝分三次电焊完成，每次加焊前要把焊渣清除干净，完成后的焊缝饱满呈鱼鳞状；6、管道防腐：焊接钢管焊缝防腐采用三油两布。焊接钢管、球墨铸铁管内壁采用离心涂水泥砂浆防腐；球墨铸铁管外壁采用除锈后刷二道热沥青防腐；焊接钢管采用除锈后用环氧煤沥青、玻璃纤维布特强级防腐。7、管道支墩管道安装水平弯头及纵向弯头应设支墩或包封，砼均采用商品混凝土。浇筑砼支墩时，必须立模并控制好支墩标高，采用 D50插入式振捣器振捣，杜绝蜂窝、麻面，做到内实外光。砼浇筑完毕，达到一定强度后应及时派专人浇水养生，且经自检及甲方、监理工程师等有关部门验收合格后方可进行下道工序施工。8、阀门井砌筑、抹灰（1）阀门井砌筑、抹灰的砖、砂、水泥及大型圆井、矩型井盖板所用的钢筋应符合国家现行标准。首先将原材料进行有见证送检，待检验合格并设计出施工配合比后方可进行阀门井施工。（2）砌筑前应将砖用水浸透，当混凝土基础验收合格，抗压强度达到 2.5MPa,基础面处理平整和洒水湿润后,方可铺浆砌筑。砌筑砂浆严格按设计的配合比配料且搅拌均匀。（3）在井室砌筑时，应同时安装铸铁爬梯踏步，位置应准确，爬梯安装后，在砌筑砂浆未达到规定抗压强度前不得踩踏。阀门井砌筑做到砂浆配合比准确，井壁砂浆饱满，灰缝平整。圆形检查井内平整圆滑，内壁圆顺，抹面压实光洁，无裂缝、空鼓。踏步牢固，井框、井盖安装平稳，井口周围无积水现象。（4）大型圆井混凝土盖板支模时，模板拼装要平整严密，支撑牢固，钢筋要除锈，钢筋搭接长度要符合设计规范要求，砼浇筑要用平板振捣器振捣密实，做到内实外光。（5）阀门井砌筑需作砼、砂浆试块，砂浆试块的留置需每砌筑100m3砌体，或每砌筑段、安装段，留取砂浆试块不得少于一组，每组6 块。当砌体不足 100 m3时，亦应留取一组试块，6 个试块应取同盘砂浆。（6）阀门井采用地面操作立式阀门井，其在车行道内采用重型复合材料防盗型井盖及盖座，在人行道及绿化带内内采用轻型复合材料防盗型井盖及盖座。在路面及人行道上阀门井其井顶标高以实际路面为准，并做到与路面平接。在绿化带上预留支管阀门井，其井顶标高应高出地面0.05 米。排泥、排气阀门井做法与上述相同。9、水压试验给水管道安装完毕和回填密实后，应进行管道的水压试验。管道试压长度一般在 500 米至 1000 米之间，具体长度以现场实际情况而定。把给水管两端用盲板焊接封住，焊缝饱满不渗水；在试压段管顶开进水孔，并设置闸门开关；在管道最高点及纵向弯头高点处设置排气孔并安上检验标定过的压力表。试验压力钢筒预应力砼管（PCCP）为 0.9MPa,焊接钢管、球墨铸铁管为1.0MPa.10、清洗、消毒管道试压合格后应进行清洗和消毒，管道清洗和消毒要符合施工技术规范。七、室内采暖管道安装（一）安装准备1、认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。2、按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。公称直径32mm 的管道宜采用螺纹连接，公称直径32mm 的宜采用焊接。多种管道交叉时的避让原则：冷水让热水，小管让大管等。（二）干管安装1、干管安装按管道定位、画红（或挂线）、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对尺寸，按球路分组编号，码放整齐。2、安装卡架，按设计要求或规定间距安装，将在墙上画出的管道定位坡度线按照管中心与墙、柱的距离水平外移，挂线外为卡架安装的基准线。吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。3、干管安装应从进户或分支路点开始，装管前要检查管腔并通过拉扫（钢丝缠布）清理干净。在丝头处涂好铅油缠好麻，一人在末端扶平管道，用管钳咬住前节管个，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露 23 扣，并清掉麻头依此方法装完为止（管道穿过伸缩缝或过沟处，必须选穿好钢套管）。4、干管变径及阀门安装：（1）室内采暖管道变径不使用补心，用异径管箍或大小头焊口连接。水平干管应按排气管要求采用偏心变径，变径位置应距分支点小于300 mm。（2）分路阀门离分路点不宜过远。如分路处是系统的最低点，必须在分路阀门前加泄水丝堵。丝接应与管道联接调直后安装。自动排气阀或集气罐不允许设在门厅和吊顶内。应接至有排水设施的地漏或洗池中，放风阀门安装高度不低于 2.2m,放风管距池底 20mm,自动排气阀的进水端应装阀门。5、干管排气阀及焊接（1）采暖管道最高点或有可能集聚空气处应设排气装置。最低点或有可能存水处设泄水装置并接至有排水设施的地漏或拖布池内。（2）自动排气阀进水端应装阀门,自动排气阀或集气罐不允许设在居室,门厅和吊顶内。（3）采用焊接钢管，先把管子选好调直，清理好管膛，将管运到安装地点，安装程序从第一节开始；把管接就位找正，对准管口使预留口方向准确；找直后点焊固定（管径 70mm 以上焊 3 点）,然后施焊,焊后应保证管道正直.6、遇有伸缩器,应在预制时按规范要求做好预拉伸,并作好记录.按位置固定并与管道连接好。波纹伸缩器应按要求位置安装好导向支架和固定支架.并分别安装阀门、集气罐等附属设备。7、管道安装后应检查坐标、标高、预留口位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后，再调整整吊卡螺栓U形卡，使其松紧适度，平正一致，最后焊牢固定卡处的止动板。8、摆正或安装管道穿结构处的套管，填堵管洞口，预留口处应加临时管堵。9、为避免干管坡度不均匀，注意严格按照坡度线安装牢固，尽量避免干管安装后开口。（三）立管安装1、为保证立管垂直度，仔细核对各层预留孔洞位置是否垂直，吊线、剔眼、栽卡子。将预制好的管道按编号顺序运到安装地点。2、安装前先卸下阀门盖，有钢套管的先穿到管上，注意套管高出地面2（厨卫间 5），按编号从第一节开始安装。立管丝接部分先涂铅油缠麻再将立管对准接口转动入扣，一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准调直进的标记要求，丝扣我露23 扣，预留口正确为止，并清净麻头。钢管焊接连接部分先把管子选好调直，清理好管膛，将管运到安装地点，安装程序从第一节开始；把管接就位找正，对准管口使预留口方向准确；找直后点焊固定（管径70mm 以上焊 3 点）,然后施焊,焊后应保证管道正直.3、检查立管的每个预留口标高、方向、半圆弯等是否准确。将事先栽好的管卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞、预留口必须安装临时的丝堵。（四）支管安装1、检查散热器、空调器安装位置及立管预留口是否准确，坡度是否合适。量出支管尺寸大小。2、配支管，按量出支管的尺寸，然后断管、套丝、调直。3、立支管主径，不得使用铸铁补芯，应使用变径管箍或焊接法。4、安装好的支管不得蹬踩、做支撑。（五）套管安装1、暖气、空调管道穿墙、穿楼板应设置钢套管，下料后套管内刷防锈漆一遍，用于穿楼板套管应在适当部位焊接架铁。2、穿楼板套管应保证上部出楼板高度以及底部和楼板相平。（六）试压1、试压分单项试压和系统试压，单项试压：干管敷设后或隐蔽部位的管道安装完毕按设计和规范要求进行水压试验。系统试压：采暖系统安装后按设计和规范要求进行系统水压试验。2、采暖、空调系统试压程序：（1）首先检查整个系统中的所有控制阀门是否打开，系统与外管网应隔开，打开集气罐的放气阀。（2）将给水干管、试压泵等临时用的试压管道接在供水总干管上，并向系统内灌水，待系统灌满水并将管道系统内的空气排净后（放风门工放气阀流出水为止），关闭放气阀；（3）操作试压泵进行升压，升压过程中应注意检查管理、管件及配件是否渗漏处，如渗漏严重应停止打压，并且降压后进行修理、换垫、拧紧等工作。（4）系统无渗漏后，打压并升压到试验压力，停泵检查，并观察压力表，要求 10 分钟内压降不超过0.02Mpa,即为合格。（七）冲洗1、系统投入使用前必须冲洗，冲洗前将管道上安装的流量孔板、滤网、温度计、调节阀及恒温阀等拆除，待冲洗合格后再装上。2、热水管道供回水管及凝结水管用清水冲洗，冲洗时以系统能达到的最大压力和流量进行，直到出水口水色和透明度与人水口目测一致为合格。3、冲洗后泄水。第二节质量保证措施本工程质量保证措施严格按质量体系进行操作，加强项目质量管理，规范管理工作程序，提高工作质量，从而达到交付满意工程的目的。1、工程质量目标符合工程施工质量验收规范，达到合格标准。为确保工程质量目标的实现，特制定各分部工程质量目标计划，以保证施工质量目标计划的实现。建立质量责任制，明确奖罚制度。配备两名专职质检员，实行质量否决制。广泛宣传教育培养创优意识，重点突出质量，进度服从质量。严格“检查上工序，保证本工序，服从下工序”的“三工序”管理。按照质量管理手册与质量保证手册要求，推动工地全面质量管理活动的开展，成立各个分项工程的质量管理小组。树立“质量第一，为用户服务”的思想。紧密配合工程特点和施工现状，积极推广使用建筑业“十新”技术。2、现场组织与质量管理体系为确保工程优质按期完成，我们在组织施工施工的同时，明确管理目标，完善管理措施，加大管理力度。工地实行项目经理负责制的项目管理，并建立质量管理体系。根据质量管理体系，建立岗位责任制和质量监督制度，明确分工职责，落实施工质量控制责任，各行其责。3、质量保证措施（1）树立全员质量意识，使质量方针“科学、优质、高效、信誉”成为全体施工人员的自觉行为。项目部质量员对各个工序实施检验控制（自检、交接检、专检、月考核、分部分项工程检查验收、竣工验收、等级评定等）。（2）技术负责人负责图纸会审及编制施工组织设计，并对施工人员进行技术交底，召集有关人员处理技术问题，重大技术问题上报公司施工技术科，研究确定处理方案。技术员在施工前对各专业施工队（班组长）进行书面技术交底，施工队长（班组长）接到技术交底后再向施工人员逐级交底。（3）施工人员严格按图纸、技术交底、施工规范和操作规程进行施工，并做好自检记录。技术负责人和专职质检员对关键工序和特殊工序质量控制点进行控制，分析影响质量的原因，确定对策措施，编制纠正和预防措施通知单，落实到各专业施工队。（4）制定现场的各种管理制度，完善计量及质量检测技术和手段。对工程项目施工所需的原材料、半成品、购配件进行质量检查和控制，并编制相应的检验计划。进行技术交底、图纸会审等工作，并根据本工程特点确定施工流程、工艺和施工方法。对本工程将要采用的新技术、新结构、新材料均要审核其技术审定书及运用范围。检查现场的测量标准，建筑物的定位线及高程水准点等。（5）完善工程质量控制，把影响质量工序的原因都纳入管理范围。及时检查和审核质量统计资料和质量控制图表，抓住影响质量的关键问题进行处理和解决。严格工序间的交换检查，做好各项隐蔽验收工作，加强交接检制度的落实，对达不到质量要求的前道工序决不交给下道工序施工，直至质量符合要求为止。（6）施工的先进性、科学性、合理性决定了施工质量的优劣。发放图纸后，专业技术人员会同施工工长先对图纸进行深化、熟悉、了解，提出施工图纸中的问题、难题、错误，并在图纸会审及设计交底时予以解决。（7）根据实际图纸的要求，对在施工过程中，质量难以控制，或要采取相应的技术措施、新的施工工艺才能达到保证质量目的的内容进行摘录，并组织有关人员进行深化研究，编制相应的作业指导书，从而在技术上对此类问题进行质量上的保证，并在实施工程中改进。（8）施工材料的质量，尤其是用于结构施工的材料质量，将会直接影响到工程的整体质量，因此材料的质量是保证工程质量的前提条件，为确保工程质量，对本工程所需的材料，进行严格的质量检验控制。（9）计量工作在整个质量控制中是一个重要的环节。在计量工作中，我们将加强各种计量设备的检验工作，并在权威的计量工具检测机构，按我单位的计量管理文件进行复检管理。同时按要求对各操作程序绘制相关的计量网络图，使整个计量工作符合国家的计量规定的要求，使整个计量工作全权受控，从而确保工程的施工质量。4、质量控制要点（1）措施保证认真执行全员质量管理。贯彻自检为主，自检互检与专职检查相结合的原则。首先抓好班组自检，班组成员操作过程中要精心施工，随时自检。每天收工前完成一定数量的产品后，组织全班组自检。然后由施工技术人员进行检验，最后由质量处定期组织专职检查。（2）贯彻预防为主的方针，杜绝质量事故的发生。认真贯彻工程质量保证手册的执行，作到工程质量分级管理，把好质量关。在竣工验收时达到一次交验成功。严格的按图施工，各项安装工程作出施工方案或施工技术措施，经批准后方才能进场施工。（3）安装工程按现行的国家颁发的各专业有关规程、规范和质量检验评定标准进行施工和技术质量检验。本工程竣工后编制工程竣工档案，做出本工程施工的全面技术总结。为此，在施工中，各级施工技术管理人员注意积累资料，收集保管好各项施工验收记录、质量检查评定记录、检验鉴定记录、试验记录、试车记录、工程洽商记录等。（4）对于施工图纸，要根据洽商变更内容，做出完整的符合实际的标准的修改图，竣工验收资料符合档案局、市及总公司对竣工档案管理的各项有关规定。（3）认真熟悉图纸，弄清设计意图，认真组织图纸会审，做到有问题及时发现，早处理。熟悉现场，了解土建和装饰工程的特点，掌握各专业之间的区别和联系。
