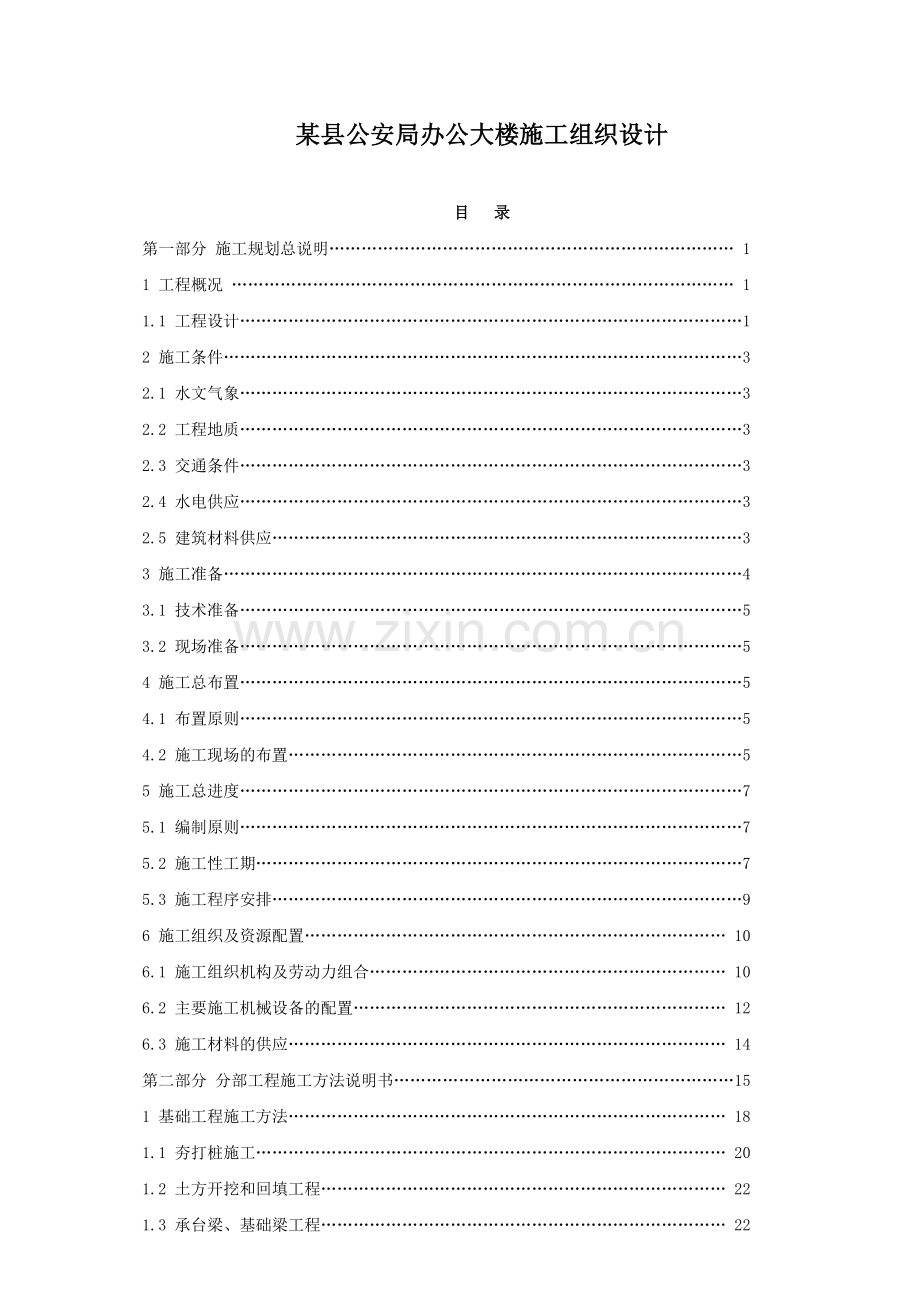

某县公安局办公大楼施工组织设计

目 录
第一部分 施工规划总说明………………………………………………………………… 1
1 工程概况 ………………………………………………………………………………… 1
1.1 工程设计…………………………………………………………………………………1
2 施工条件……………………………………………………………………………………3
2.1 水文气象…………………………………………………………………………………3
2.2 工程地质…………………………………………………………………………………3
2.3 交通条件…………………………………………………………………………………3
2.4 水电供应…………………………………………………………………………………3
2.5 建筑材料供应……………………………………………………………………………3
3 施工准备……………………………………………………………………………………4
3.1 技术准备…………………………………………………………………………………5
3.2 现场准备…………………………………………………………………………………5
4 施工总布置…………………………………………………………………………………5
4.1 布置原则…………………………………………………………………………………5
4.2 施工现场的布置…………………………………………………………………………5
5 施工总进度…………………………………………………………………………………7
5.1 编制原则…………………………………………………………………………………7
5.2 施工性工期………………………………………………………………………………7
5.3 施工程序安排……………………………………………………………………………9
6 施工组织及资源配置…………………………………………………………………… 10
6.1 施工组织机构及劳动力组合………………………………………………………… 10
6.2 主要施工机械设备的配置…………………………………………………………… 12
6.3 施工材料的供应……………………………………………………………………… 14
第二部分 分部工程施工方法说明书………………………………………………………15
1 基础工程施工方法……………………………………………………………………… 18
1.1 夯打桩施工…………………………………………………………………………… 20
1.2 土方开挖和回填工程………………………………………………………………… 22
1.3 承台梁、基础梁工程………………………………………………………………… 22
2 主体工程施工方法……………………………………………………………………… 22
2.1 水平垂直运输………………………………………………………………………… 22
2.2 模板工程……………………………………………………………………………… 22
2.3 钢筋制作工程………………………………………………………………………… 27
2.4 钢筋电渣压力工程…………………………………………………………………… 34
2.5 钢筋手工电弧焊工程………………………………………………………………… 36
2.6 混凝土浇筑工程……………………………………………………………………… 38
2.7 砖、砌块、砌筑工程………………………………………………………………… 42
2.8 脚手架工程…………………………………………………………………………… 46
3 装饰工程施工方法……………………………………………………………………… 48
3.1 墙面抹灰工程………………………………………………………………………… 48
3.2 室内墙面贴砖工程…………………………………………………………………… 50
3.3 地面砖施工工程……………………………………………………………………… 54
3.4 水泥砂浆地面工程…………………………………………………………………… 57
3.5 大理石、花岗石粘贴工程施工……………………………………………………… 59
3.6 石膏板吊顶工程……………………………………………………………………… 60
3.7 成品花瓶柱栏杆安装工程施工……………………………………………………… 64
3.8 成品欧式配件、山花、罗马柱及门窗套的安装工艺……………………………… 64
3.9 乳胶漆施工方法……………………………………………………………………… 65
3.10 屋面防水、保温、英式瓦粘贴工程施工……………………………………………66
4 门窗工程………………………………………………………………………………… 68
4.1 铝合金门窗制作及安装工程施工方法……………………………………………… 68
4.2 木制胶合门制作及安装工程施工…………………………………………………… 68
5 给排水工程……………………………………………………………………………… 69
5.1 室内给水工程施工…………………………………………………………………… 69
5.2 室内排水工程施工…………………………………………………………………… 75
6 电气安装工程…………………………………………………………………………… 86
6.1 现浇梁、顶板内管路敷设工程施工………………………………………………… 86
6.2 砌体内管敷设工程施工……………………………………………………………… 93
6.3 管内配线工程施工…………………………………………………………………… 99
6.4 开关插座安装工程施工………………………………………………………………104
6.5 灯具安装工程施工……………………………………………………………………108
6.6 防雷接地保护工程施工………………………………………………………………115
7 电梯工程…………………………………………………………………………………124
7.1 工程范围………………………………………………………………………………124
7.2 技术标准与规范………………………………………………………………………124
7.3 技术要求………………………………………………………………………………125
第三部分 施工保证措施………………………………………………………………… 135
1 质量保证措施……………………………………………………………………………135
1.1 建立健全的管理组织…………………………………………………………………135
1.2 工程质量管理目标……………………………………………………………………135
1.3 完善质量体系和质保措施……………………………………………………………135
1.4 主要分部分项质量保证措施…………………………………………………………137
1.5 质量通病及渗漏防治措施……………………………………………………………142
2 安全保证措施……………………………………………………………………………143
2.1 安全保证体系…………………………………………………………………………143
2.2 成立安全生产小组、实行目标管理和负责责制……………………………………143
2.3 安全教育制度化、实行持证上岗……………………………………………………144
2.4 现场管理措施…………………………………………………………………………144
2.5 施工用电安全管理……………………………………………………………………145
2.6 施工机械安全管理……………………………………………………………………146
2.7 脚手架施工安全管理…………………………………………………………………146
2.8 安全保护………………………………………………………………………………147
2.9 安全资料………………………………………………………………………………147
3 确保施工工期技术组织措施……………………………………………………………148
4 确保文明施工措施………………………………………………………………………149
4.1 现场围墙………………………………………………………………………………149
4.2 封闭管理………………………………………………………………………………149
4.3 施工现场………………………………………………………………………………149
4.4 料具存放………………………………………………………………………………150
4.5 工地准备………………………………………………………………………………150
4.6 现场防火………………………………………………………………………………151
4.7 治安管理………………………………………………………………………………151
4.8 宣传教育………………………………………………………………………………151
4.9 生活设备………………………………………………………………………………151
4.10 社区服务…………………………………………………………………………… 152
5 消防、保卫措施及成品保护……………………………………………………………152
5.1 消防措施………………………………………………………………………………152
5.2 保卫措施………………………………………………………………………………153
5.3 成品保护………………………………………………………………………………153
6 施工环境保护措施………………………………………………………………………153
7 环境保护措施……………………………………………………………………………154
8 工程创省保证措施………………………………………………………………………155

第一部分 施工规划总说明
1、工程概况
1.1 工程设计
本工程为公安县**局办公大楼工程。总建筑面积约为3300 平方米。该工程位于公安县城区孱陵大道与油江路交汇处，地势较为平坦，交通方便。
1.1.1 建筑设计
该工程办公楼为七层框架结构，建筑总长1～16 轴为41.7m，总宽A～Q 轴为32.8m，一层层高为5.10m，二层至七层层高均为3.60m，建筑总高度为29.20m。
该工程外墙装饰为各色外墙砖及灰、黑色花岗岩。局部设有玻璃幕墙、银色铝塑板等。
该楼所有楼地面均为地砖地面、洗手间、厕所楼地面为防滑地砖。内墙面、顶棚面为混合砂浆搓面内做白色仿瓷涂料。该楼设计新颖、造型美观、别致。
1.1.2 结构设计
该工程为框架结构七层，抗震设防烈度为六度，抗震设防类别为丙类，主体结构使用年限为50 年，防火等级为3 级，建筑结构安全等级3 级。基础采用D=325mm 振动沉管灌注桩，桩内配筋为6Φ12 钢筋笼，入桩长度为6000mm、锚入承台内长度为360mm。单桩承载力特征值350KN，桩身有效长度暂定为自室外地面下-16.00m，桩身砼强度等级为C20。承台、基础梁及±0.000 以下砼等级为C25。该工程结构均为钢筋砼现浇梁、板、柱砼强度均为C25，钢筋采用Ⅰ、Ⅱ级钢筋。框架填充墙采用Mu5.0 轻集料混凝土空心砌块与M5 混合砂浆砌筑,240系列砌块容重不大于10KN/m3。
2 施工条件
2.1 水文气象
本工程位于长江干堤保护区长江中游上段，属典型的亚热带季风气候，雨季、旱季分明，霜期短、日照长、雨量充沛，区内多年平均气温为16.4℃，最高温度39℃、最低温度-14.9℃；长江是一条雨洪河流，4-10 月雨量占全年70%以最大日降雨量为1343.8mm，最大年降雨量2044mm，最大日降雨量为1343.8mm，年最大蒸发量为1631.5mm；多年平均无霜期为271 天；
区内全年风向以东北风和偏北风为主，夏季以偏南风为主，年平均风速2.4-2.6m/s，瞬时最大风速达23m/s，相当于9 级大风。历年平均年日照1848 小时。
2.2 交通条件
工程所在地位于湖北省荆州市公安县城。该县城滨临长江，水陆交通便利，水路上溯宜昌、沙市，下通岳阳、武汉；陆路有荆州经公安至湖南的207 国道。
2.3 水电供应
工程所在地区位于公安县城，水电资源充足，完全能满足施工及生活要求。
2.4 建筑材料供应
主要建筑材料有水泥、中粗砂、卵石、钢筋及部分装修材料可以从当地、荆州及岳阳等地采购。
3 施工准备
3.1 技术准备
3.1.1 熟悉和审查施工图纸，组织图纸会审。合同鉴定后，由技术部门向监理单位领取各专业图纸，由资料员负责施工图纸的收发，并建立管理台账。由主任图纸工程师组织工程技术人员认真审图，作好图纸会审的前期工作，针对有关施工技术和图纸存在的疑点作好记录。开工前及时与业主、监理单位及设计单位联系，作好设计交底和图纸会审工作。
3.1.2 准备与本工程有关的规程、规范及图集：
《建筑结构菏载规范》 GBJ 9—87
《混凝土结构设计规范》 GBJ 10—89
《建筑抗震设计规范》 GBJ 11—89
《建筑地基基础设计规范》 GBJ 7—89
《建筑桩机技术规范》 JGJ 94—94
《钢筋混凝土高层建筑结构设计与施工规程》 JGJ 3—91
《民用建筑设计通则》 JGJ 37—87
《屋面工程技术规范》 GB 50207—94
《办公建筑设计规范》 GBJ 67—89
《工程测量规范》 GB 50026—93
《建筑地基基础工程施工质量验收规范》 GB 50202—2002
《混凝土结构工程施工质量验收规范》 GB 50204—2002
《砌体工程施工质量验收规范》 GB 50203—2002
《屋面工程施工质量验收规范》 GB 50207—2002
《建筑地面工程施工质量验收规范》 GB 50209—2002
《建筑装修工程施工质量验收规范》 GB 50210—2001
《钢筋焊接及验收规范》 JGJ 18—96
《建筑工程冬季施工规程》 JGJ 104—97
《建筑给水排水及采暖工程施工质量验收规范》 GB 50242—2002
《建筑电气工程施工质量验收规范》 GB 50303—2002
3.1.3 测量人员根据建设单位或监理单位提供的水准点高程点及座标位置，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。
3.2 现场准备
3.2.1 做好施工现场道路、水、电及通讯工作，按要求设置围墙，并进行美化装饰，做好临近道路及建筑物的安全防护工作。
3.2.2 根据临时用水用电设计方案，搞好施工现场临时用水、用电管线架设工作，并修建硬化场地、临时道路，修建办公、生活、生产临时设施，搞好工程通讯工作。
4 施工总布置
4.1 布置原则
4.1.1 施工所需各项临建设施均在本合同招标文件规定的范围内布置。
4.1.2 施工道路尽量利用现有的道路，避免重复修建。
4.1.3 各项临建设施本着有利施工，方便管理，安全可靠和经济合理，并结合当地环境的原则进行布置。
4.1.4 本工程施工总平面规划布置详见施工现场平面布置图。
4.2 施工场地的布置
4.2.1 现场平面布置构想
现场平面布置分三个阶段进行，一阶段为桩基础施工阶段及基础施工阶段，二阶段为主体施工阶段，三阶段为装饰工程施工阶段。
基础施工阶段主要解决土方堆放及大量钢筋、模板、砂、石及周转工具的调配问题，施工设备就位及其它临时设施搭建。
主体施工期间，主要解决水平、垂直运输，大量钢筋、模板、砂、石及周转工具，防护棚搭设等多种因素。
装饰工程施工期间由于无钢筋、木工加工场所，此处改作装饰材料的堆场。另外，由于装饰装修人员增加，故施工时应增加一台砂浆拌合机，其余均无大的变化。
4.2.2 临建布置（布置位置见施工平面图）
序号
工程名称
面积(m2)
备注
1
砼搅拌站
20
钢管棚
2
水泥库
80
砖混（有防潮设施）
3
工具库
20
砖混
4
办公室
30
砖混、并作简易装修
5
医务室
20
砖混
6
木工制作
45
钢管棚
7
钢筋制作
50
钢管棚
8
水电安装仓库
15
砖混
9
配电房
12
砖混、设防雨水措施
10
暂设工棚
450
简易砖混房
11
厕所
30
砖混
12
食堂
45
砖混
13
施工用水
150m
主干管DN100、支管DN50
14
施工用电
350m
支干线BV-500-3×50+2×25

5 施工总进度
5.1 编制原则
5.1.1 工程施工中前后兼顾，互相衔接，减少干扰，均衡生产。
5.1.2 在保证工程质量的前提下，以较快的速度在合同规定工期内完成施工任务，力争提前10-20 天完工。
5.2 控制性工期
按照合同文件的要求，本工程开工日期应为2004 年元月15 日，总工期为120 天，但由于多方原因，致使开工日期延误至2004 年3 月10 日。根据本工程特点和实际情况，施工总工期经过周密的计划和安排，并制定了本工程的控制节点工期，详细控制工期节点如下：
5.2.1 施工准备：完成日期为2004 年3 月11 日，工期为2 天。
5.2.2 夯扩桩施工检测：包括施工测量定位、放线、夯扩桩试桩施工……检测……夯扩桩施工……检测……。完成日期为5 月10 日。
5.2.3 基础
5.2.3.1 基槽土方开挖，施工期限为3 天。
5.2.3.2 基槽垫层浇筑，施工期限为1 天。
5.2.3.3 承台梁及基础梁模板安装，施工期限为3 天（制作在上部工程施工时间段内完成）。
5.2.3.4 承台梁及基础梁钢筋安装，施工期限为3 天（制作在上部工程施工时间段内完成）。
5.2.3.5 承台梁及基础梁浇筑，施工期限为3 天
5.2.3.6 模板拆除，施工期限为2 天。
5.2.3.7 砖基础砌筑，施工期限为3 天。
5.2.3.8 基槽土方回填，施工期限为2 天。
基础施工工期为20 天，完成日期在2004 年6 月2 日。
5.2.4 架空层
5.2.4.1 钢筋的制作与安装：钢筋的制作在上部工程施工时间段内完成，故本项及以下的各分项工程中的钢筋制作均不考虑工期。钢筋绑扎的施工期限为5 天。（穿插施工）
5.2.4.2 柱模的制作与安装：模板的制作在上部工程施工时间段内完成，故本项及以下的各分项工程中的模板制作均不考虑工期，柱模的安装期限为2 天。
5.2.4.3 柱混凝土的浇筑期限为2 天。
5.2.4.4 梁底模、侧模的安装期限为3 天。
5.2.4.5 楼面底模板的安装期限为5 天。
5.2.4.6 梁、楼面板钢筋安装的施工期限为4 天。
5.2.4.7 梁、楼面板的砼浇筑期限为4 天。
架空层的施工工期为25 天，完工日期在2004 年6 月27 日。
5.2.5 第一、二、三、四、五、六、七层各层施工期限为15 天，施工工期为105 天，完工日期在2004 年10 月12 日。
5.2.5.1 墙体空心砌块在第三层主体施工时穿插进行，故暂不作工期安排。
5.2.6 第八层施工工期为13 天，完工日期在2004 年10 月25 日。
5.2.7 屋面工程：
5.2.7.1 屋面找平层5 天；
5.2.7.2 屋面保温层5 天；（穿插铝合金外框安装，不记工期。）
5.2.7.3 屋面防水层施工期限为2 天，在下部工程中穿插进行。本工程计划施工日期为12 天，施工完工日期在2004 年11 月10 日。
5.2.8 脚手架工程：脚手架应随施工的需要逐层架立，但不考虑施工工期。
5.2.9 电梯安装：电梯安装工期35 天，在屋面工程完工后施工，但不考虑工期。
5.2.10 外墙面装饰工程
5.2.10.1 外墙面抹灰工程，施工用工期20 天，完工日期在2004 年11 月15 日。
5.2.10.2 外墙面镶贴工程，施工用工期15 天，完工日期在2004 年11 月30 日。
5.2.11 内墙、柱面、天棚面抹灰工程，施工用工期56 天。本项工程在八层主体工程完工后与外墙面装饰工程同时进行，开工日期为2004 年11 月1 日，完工日期为2004 年12 月23 日。
5.2.12 楼地面块料安装工程，施工用工期20 天，完工日期为2004 年12 月25 日（穿插施工）。
5.2.13 铝合金窗、木门窗安装施工用工期15 天，完工日期为2005 年1 月10 日。
5.2.14 外墙真石漆，施工用工期15 天，完工日期在2005 年1 月5 日。
5.2.15 脚手架拆除，在外墙真石漆工程完工后拆除，不考虑工期。
5.2.16 油漆、涂料及玻璃安装，施工用工期25 天，完工日期在2005 年1 月20 日。
5.2.17 水电安装工程从基础工程开始，与各分项工程同步进行。水电调试在油漆、玻璃安装阶段同时进行。
5.2.18 完工收尾，2005 年1 月25 日。
本工程计划总工期287 天。
5.3 施工程序安排
本工程各分部分项工程具体的施工进度计划见附录Ⅱ《荆州河道管理局公安分局管理用房工程施工总进度计划表》，现详述如下：
5.3.1 施工人员及机械设备进场。
为了尽快形成规模施工的局面，自接到业主发出的中标通知书之日起，公司立即组建了荆州河道管理局公安分局管理用房工程项目经理部，项目经理立即组织了前期的工作，先期工程施工的人员和机械设备于2004 年2 月10 日前进驻施工现场，开展临时用地的清理、搭建临时设施，签订地材和外购材料合同，解决生产及生活用水、用电、通讯及现场照明，协调对外关系，排除施工干扰，组织工程技术人员及测量人员踏勘现场，复核测量，熟悉施工图纸，编制实施阶段的施工组织设计和作业指导书，确保本工程按期开工。其余施工人员及机械设备于2004 年2 月29 日之前继续进场。
5.3.2 临建设施：施工前期准备阶段，进行现场施工道路、水电系统、综合仓库、生活营地等临建设施的修筑与搭建，成立了工程项目部。
5.3.3 本工程全部完工日期为2004 年12 月20 日，工程完工做到工完场清，并组织人员及设备撤离现场。
实际施工进度、设备配备数量根据工程的实际情况进行调整，如有变化，我部将报详细的施工措施计划。
6 施工组织及资源配置
6.1 施工组织机构及劳动力组合
6.1.1 施工组织机构
6.1.1.1 本工程实行项目法施工管理和项目经理负责制，组建“荆州河道管理局公安分局管理用房项目经理部”，全权负责整个工程的总体施工计划安排、现场生产指挥及调度、施工机械设备配备及调遣、材料供应、工程款结算及分配、对外协调等。
6.1.1.2 项目经理部由项目经理、项目总工程师、项目副经理和工程技术员、质检员、材料员、造价员、施工员等组成。
6.1.1.3 项目经理部配备具有多年房屋建筑施工经历，经验丰富，业务素质高的管理人员，专业技术人员负责本工程的技术、质量安全、物质商务及施工调度工作。
6.1.1.3 项目经理部组织机械设置见“项目经理部组织机构框图”。
6.1.2 劳动力组合
6.1.2.1 本工程土建以公司自有力量为主，组成施工班组，考虑到工程现有特点，计划施工人员75 人左右，在工程进入全面装修之际，另从公司抽调部分水平较高的装修工进入工程，高峰期施工人数安排在110 人左右。此外本工程油漆、涂料、防水及水电等均由下属专业队伍承担，土建从基础开始，就要做好相应的配合工作。
为保证好工程的后勤，保护环境，公司特增派一名副经理兼项目后勤管理，并做好公司内部的协调和计划，从人力、物力、设备、技术上保证对工程的支持。
6.1.2.2 施工劳务层直接作业人员是施工质量、进度、安全、文明施工最直接的保证者，要具有良好的素质、安全意识和较高的技术等级，以前经历过类似的工程，有丰富的经验，主要划分三大类：
6.1.2.2.1 特殊技术工种：如机操工、机修工、电工、起重工、焊工等。此类人员必须持有相关的上岗操作证。
6.1.2.2.2 普通技术工种：如木工、钢筋工、瓦工、粉刷工、涂料工等，这些人员将通过培训，人数约在110 人左右。
6.1.2.2.3 非技术工种：如普工、砼工等，此类人员必须具有一定的施工素质。
6.1.2.2.4 劳务层的组织将按计划进行平衡调配，确保进场人员的各项素质达到技术等级要求，在工程整个施工过程中，月平均人数在75 人左右，高峰期将约110 人，具体劳动计划详见下表。
主要劳动力需要计划表
6.2 主要施工机械设备的配置
为确保本合同工程质量、进度目标的顺利实现，公司为本工程配备数量充足、性能先进、状况良好的施工机械设备，主要施工机械机具设备计划表。
主要施工机械机具设备计划
6.3 施工材料的供应
工程技术科按照实施阶段的施工组织设计，分月编制材料需用量计划，物资科按照该计划及时组织好材料的采购、运输工作，质量安全科对进场材料及时进行检查验收工作，经检验合格的材料方可由机电物资科登记入库保管，待现场施工需用时及时调用。
主要工程材料计划表
序号
材料名称
规格
单位
数量
备注
1
钢材
φ10以内
T
86.92

2
钢材
φ10以外
T
122.68

3
水泥
32.5Pa
T
954.51

4
砂
中粗砂
m3
1493.73

5
卵石
5—40
m3
1595.83

6
空心砖
4
块
69.40

7
工程木材、衫木

m3
51.87

8
英式瓦

m2
370.93

9
铝合金门窗

m2
582.06

10
花岗岩

m2
609.65

11
大理石

m2
161.53

12
面包石

m2
596.16

13
抛光砖

m2
3137.82

14
瓷砖

m2
625.17

15
外墙真石漆

m2
4376

16
乳胶漆

m2
12475.18

17
电梯

部
1

第二部分 分部分项工程施工方法说明
1 基础工程施工方法
1.1 夯扩桩工程施工
1.1.1 概述
1.1.1.1 本工程根据湖北省水文地质工程地质勘察院提供的本项目地质资料，本场地地层自上而下可分为：（1）层：粉质粘土；（2）层：淤泥质粉质粘土；（3—1）层：粉质粘土、粘土；（3—2）层：粉质粘土、（3—3）层：粘土、；（4）层：砂性土；以（3—3）粘土为持力层。
场地土为软弱场地土，场地类别为Ⅲ类，采用夯扩成型灌注桩基础，桩端极限端阻力标准值qpk=3350Kpa，单桩极限承载力标准值1070KN。桩底标高暂定为自室外地面下-12.50 m，且入持力层不小于500 mm。
1.1.1.2 桩身的混凝土等级为C30，基础梁承台及至±0.000 以下混凝土等级为C30。
1.1.1.3 打桩前应进行原位试桩，并记录最后沉桩控制型贯入度，成桩后应检测桩承载力后方可下步施工。
1.1.2 施工程序
1.1.2.1 工程地质资料规划及施工桩位图。
1.1.2.2 施工测量放线。
1.1.2.3 各种材料的检测与试验。
1.1.2.4 夯扩桩施工。
1.1.3 夯扩桩施工方法及技术措施
1.1.3.1 施工准备
1.1.3.1.1 施工前以做好下列各种准备工作：
a. 熟悉施工图纸。
b. 制定施工计划。
c. 计算各种材料用量及采购计划。
d. 组织施工机械进场、拼装、调试。
e. 工程测量复核、定位放线。
f. 各种原材料送检，根据材料送检结果，由公安县建筑质量检测中心制定出设计配合比，标号为C30。
g. 各种技术、安全培训及交底工作。
1.1.3.1.2 采用施工快速，定位准确，地形适应性强，运输方便，前后左右行走快捷的DD25 走管式打桩机施工
1.1.3.1.3 为确保工程顺序进行，首先已推平了施工场地外3 米的障碍物，而后定位放线，机械作业前与建设方及监理单位联系、清除红线内影响桩基础施工障碍物（含地下管网、地下文物等）回填后进行施工。
1.1.3.2 施工工艺
1. 以桩位标志为圆心，在地面作一直径400mm 的圆，将外管底对准圆周线，并调正桩机，
使桩管垂直度符合施工要求。
2. 在桩位处按要求放置干混凝土.
3. 将内外管套叠对准桩位。
4. 通过柴油锤将内外管打入地基中至设计深度-12.5m 处。
5. 拔出内夯管。
6. 向外管内灌注高度为2.5-3.5m 的混凝土。
7. 内管插入外管内压在混凝土上，并将外管拔高0.8m。
8. 通过柴油锤与内夯管夯打外管内混凝土。
9. 夯打管下混凝土直至外管底端深度略小于设计桩底深度处，为0.2m。此过程为第一次夯一般取值扩工艺。第二次夯扩工艺将重复5—9 工序。
10. 拔出内夯管。
11. 在外管内灌入桩身所需的混凝土，并在上部放入钢筋笼。
12. 将内夯管压在外管内的混凝土上，边压边缓缓起拔外管。
13. 将双管同步拔出地表，则成桩过程完毕。
在施工过程中，桩机起拔外管时应使用最慢挡，使起拔速度满足规范要求，起拔过程中，注意观测内管外移，内管相对桩杆静止不动或缓慢下降是正常的，如内管与外管同步上移，则应停止上拔，消除卡管现象，再继续上拔，如仍不能解决，则应考虑是否断桩。
当内夯管下降到接近钢筋笼顶时，应停止上拔，及时补充砼，不要等内外管同时拔出之后再补充砼，避免泥土掺进。
全部拔出之后用插入振捣棒振捣砼，振捣时做到快插慢抽，直至砼不在下沉为止。
钢筋笼制作：桩主径为7ф12，长9m，在上部0.5—2.5 米处设φ8@100 螺旋箍筋，下部2.5—9 米处设φ8@200 螺旋箍筋。通条设ф12@2000 加筋环箍。
1.1.3.2 质量要求
1.1.3.2.1 桩机设备就位后，必须保持平正、稳固、确保在施工中不发生倾斜、位移，为准确控制沉管深度，应在机架或桩管上作出控制深度的标尺，以便在施工中进行观测记录。
1.1.3.2.2 桩锤根据工程地质条件、桩径、桩长、单桩承载力、桩的密集程度及现场施工条件等因素，通过试成桩合理使用。
1.1.3.2.3 桩管入土深度的控制一般以试成桩相应的锤重与落距所确定的贯入度为主。以设计持力层标高对照为辅。
1.1.3.2.4 夯扩桩成桩施工的允许偏差应符合下列要求：
桩数为1-2 根或单排桩基中的桩的桩位允许偏差为70mm，桩径允许偏差为+50、-20(mm)，垂直度为1%，桩数大于20 根的桩基中的桩，桩径允许偏差为+50、-20(mm)，垂直度为1%，最外边的桩的桩位允许偏差为1/2 桩径，桩径允许偏差为+50、-20(mm)，垂直度为1%，桩数为3-20 根的桩基中的桩，其桩位允许偏差为1/2 桩径，桩径允许偏差为+50、-20(mm)，中间
桩的桩位允许偏差为一个桩径，桩径允许偏差为+50、-20(mm)，垂直度为1%。
1.1.3.2.5 混凝土制作与浇灌要求
混凝土的配合比按设计要求的强度等级通过公安县质量监督站试验室确定，混凝土的坍落度对扩大头部分以40-60mm 为宜，其余部分按70—90mm.。配制混凝土的粗骨料为卵石，其粒径控制在20—40mm 之间，细骨料中选用干净的黄砂；水泥采用华新复合水泥。灌注混凝土时需按要求制作试块，每班不少于二组。
1.1.3.2.6 钢筋笼的制作和埋设要求
钢筋笼应预先按设计图纸制作成型，搬运时防止扭转。钢筋笼的制作偏差应符合下列规定：主筋间距±10mm，箍筋间距±20mm，钢筋笼直径±10mm，钢筋笼长度±50mm。钢筋笼的埋设一般应使其顶端稍低于超灌混凝土面。
1.1.3.2.7 拔管时应按下列规定进行：拔管时应将内夯管连同桩锤压在超灌的砼面上，随外管缓慢均匀地上拔，内夯管徐徐下压，直至同步终止于施工要求的桩顶标高处，然后将内外管提出地面；拔管时速度应控制在1m/min，在淤泥或淤泥质土地层中应控制在0.3-0.6m/min。
1.1.3.2.8 打桩顺序应符合上列规定：可采用横移退打的方式自中间向两端对称进行或自一侧向单一方向进行；根据桩的规格按先大后小，先深后浅，先长后短的顺序施工；当持力层埋深起伏较大时，宜按深度分区进行施工。
1.1.3.2.9 施工中认真作好施工记录，并及时处理好施工中出现的问题。
1.2 土方开挖和回填工程施工
1.2.1 施工准备
作业条件
土方开挖：
a. 制定开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械；
b. 清除施工区域内的障碍物；
c. 做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，办理预检手续；
d. 夜间施工时，要准备好照明设施；作完技术交底。
回填工程：
a. 回填前，对基础、地下防水层、保护层等办理隐蔽验收；
b. 将基坑内的杂物、积水等清理干净；
c. 房心、管沟的回填应在上下水道的安装完成以后进行；施工前，做好水平高程的设置。
在基槽边上钉水平橛，在基础墙表面划分层线；分层回填厚度控制在15—20cm 之间，夯实系数0.94。
d. 作好技术交底。
1.2.2 质量要求
土方开挖质量要求：
主控项目：标高的允许偏差（单位：mm）：
a. 桩基、基坑、基槽的允许偏差+0、-50。
b. 挖方场地平整允许偏差：人工±30；机械±50。长度、宽度（由设计中心线向两边量）允许偏差（mm）：桩基、基坑、基槽的允许偏差+200、-50。
土方回填质量要求：
主控项目：标高的允许偏差（单位：mm）：桩基、基坑、基槽的允许偏差-50；挖方场地平整允许偏差：人工±30；机械±50。采用蛙式打夯机和铁夯进行夯实，分层压实，满足设计要求。
1.2.3 工艺流程
土方开挖：测量放线、验线→开挖→修槽→钎探→验槽。
回填工程：分层回填夯实→取样试验→至设计高程
1.2.4 操作工艺
土方开挖
a. 人工开挖浅基础、管沟等：一般顺序为测量放线→切线分层开挖→修坡→整平。
挖土自上而下水平分段进行，每层0.3m 左右，边挖边检查槽宽，至设计标高后，统一进行修坡清底。相邻基坑开挖时，要按照先深后浅或同时进行开挖的原则施工。
b. 开挖到距槽底50cm 以内后，测量人员测出距槽底50cm 的水平标志线，然后在槽帮上或基坑底部钉上小木桩
