公路工程测量、试验检测监理.doc

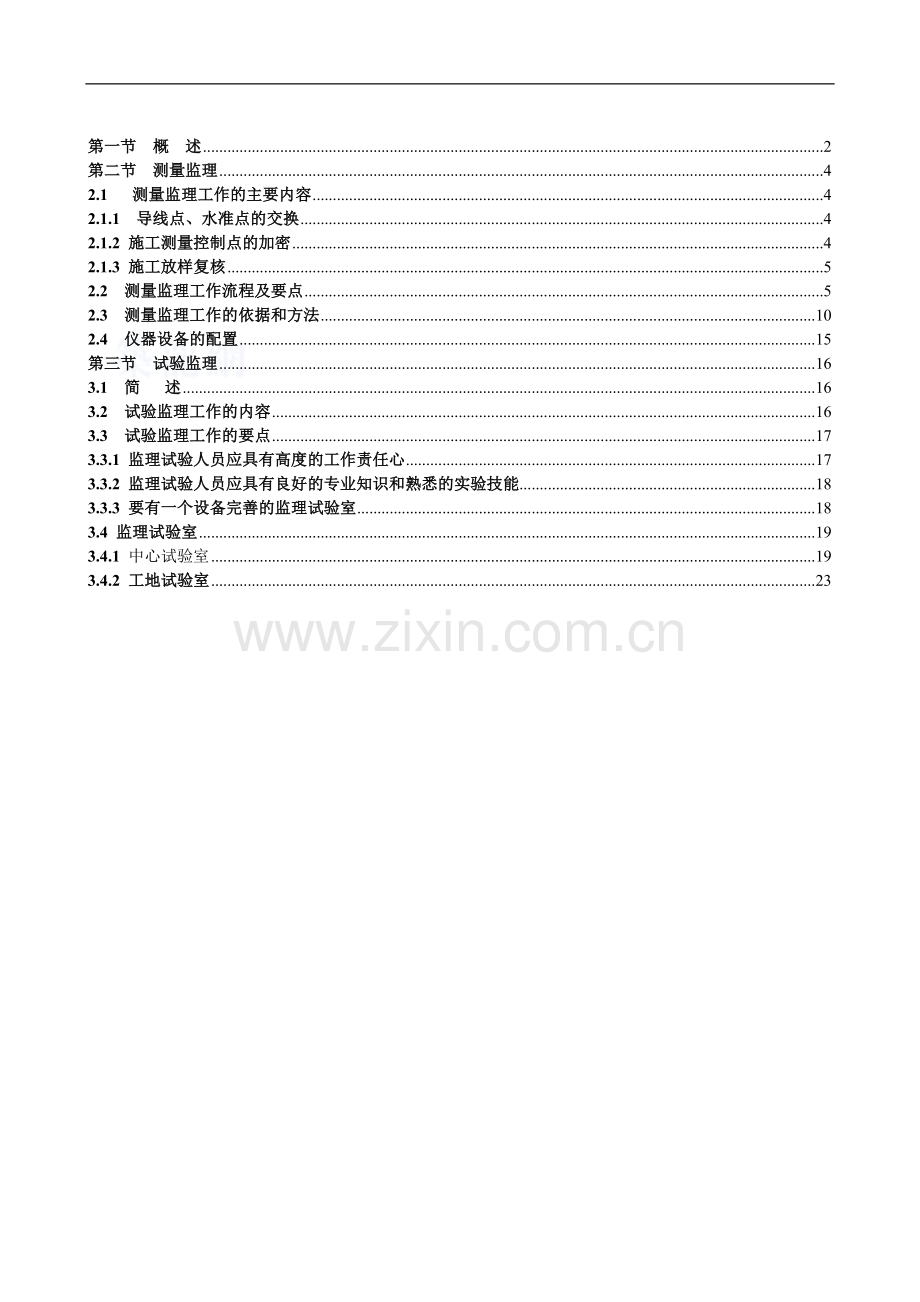

第一节 概 述2第二节 测量监理42.1 测量监理工作的主要内容42.1.1 导线点、水准点的交换42.1.2 施工测量控制点的加密42.1.3 施工放样复核52.2 测量监理工作流程及要点52.3 测量监理工作的依据和方法102.4 仪器设备的配置15第三节 试验监理163.1 简 述163.2 试验监理工作的内容163.3 试验监理工作的要点173.3.1 监理试验人员应具有高度的工作责任心173.3.2 监理试验人员应具有良好的专业知识和熟悉的实验技能183.3.3 要有一个设备完善的监理试验室183.4 监理试验室193.4.1 中心试验室193.4.2 工地试验室23测量、试验检测监理第一节 概 述测量和试验监理工作贯穿于一个工程的始末，测量结果反映了工程各部位外观几何尺寸的准确性；试验结果反映了工程各部位内在质量好坏。我们常说，工程质量不是通过测量和试验检测出来的，而是承包商干出来的，但工程施工质量的优劣，是通过测量和试验检测结果来标志的。只有采用科学的方法，通过准确的测量和试验得到的结果才能真实地反映出工程的施工质量，一切含有虚假成分或不准确的测量和试验结果，都会给工程带来质量隐患，甚至造成重大损失。重庆的彩虹桥工程和昆六公路就是最好的例子。这也是公路工程实行测量、试验监理的意义所在。测量、试验监理工作是监理工程师评判工程施工质量的需要。众所周知，监理工程师评判工程施工质量时是以测量和试验数据为依据的，质量合格与否要用数据说话。一般地，数据主要来源于承包商的自检报告，但对承包商的自检结果往往会发现一些不可信的数据。测量、试验监理工作的任务就是要按规定的抽检频率，对承包商提供或上报的自检报告进行复验、复测，验证承包商检测结果的真实性、可靠性、准确性，使监理工程师能正确判断施工质量的优劣。公路工程施工分为施工准备阶段、施工阶段和交叉及缺陷责任期阶段，测量、试验监理工作也分为施工准备阶段、施工阶段和交工及缺陷责任期阶段的监理。施工准备阶段的测量、试验监理是基础。施工准备阶段的测量、试验监理是基础。测量监理工作有导线点、道路中线和水准点的复测，施工放样及承包商测量人员素质审查；试验监理工作有各种原材料性能的平行试验、标准试验、混合料配合比等验证试验及承包商试验人员的素质审查和试验仪器设备到位情况的审查。施工准备阶段的测量、试验工作关系到整个工程的施工质量,监理必须认真仔细。施工阶段的测量、试验监理是重点。本阶段随着施工的不断进行，工程质量逐渐形成，承包商要做大量的测量、试验检测工作，此时测量、试验监理工作稍一放松，就可能形成质量隐患。因此测量、试验监理工作必须按抽检频率认真进行，确保每道工序的施工质量合格，不合格的工程坚决予以返工或处理，不得姑息迁就，因为施工阶段的施工质量好坏将直接影响工程的竣工验收，要避免事后查出质量不合格，返工造成损失。交工及缺陷责任期阶段的测量、试验监理工作主要是按技术合同或技术规范的要求进行测量、试验验收工作。测量试验验收工作是对承包商施工质量管理水平的检验，也是对监理单位控制水平的检验，要做到实事求是、一丝不苟。要做好测量、试验监理工作，必须要有一支高素质的测量、试验监理队伍。监理人员要具有高度的工作责任心，不徇私舞弊，廉洁奉公，一丝不苟。监理人员的测量、试验工作必须独立完成，要杜绝承包商帮忙的现象。从监理实践中发现，承包商热情的帮忙工作很可能使测试结果出现偏差或差错。监理人员要熟悉有关的测量、实验规范和操作规程，能正确地进行有关测量、试验的测试工作，使结果准确可靠。要做好测量、试验工作，必须配备必要的监理仪器设备。监理中心试验室应具有甲级资质，工地现场试验室应具有乙级资质。第二节 测量监理2.1 测量监理工作的主要内容2.1.1 导线点、水准点的交换施工放样是在施工承包合同正式生效后按设计图纸进行的，施工放样前，承包人应全面熟悉设计文件，接受监理工程师或设计单位交给的导线桩、水准点和设计院的逐桩坐标资料及其他桩志。交接桩工作是一项十分重要的工作，进行中应避免出现任何可能给工程造成损害的差错。交接工作可以由监理工程师向承包人交桩，也可以再由监理工程师在场的情况下由设计单位直接向承包单位交桩。监理工程师应监督承包人按要求对新交桩点进行复测，以保证所移交的控制桩、点资料的正确。2.1.2 施工测量控制点的加密设计单位提交的导线点、水准点是设计阶段为满足设计要求建立的,并不能完全保证施工现场测量放样的需要,且其中有些桩点在施工过程中会被覆盖、破坏而消失。因此，在开工前，监理工程师应监督承包人开展好加密控制网点的工作，以保证路线及构造物各部位都能准确定位及施工过程中个别桩位丢失后也能有足够的精度恢复桩位。2.1.3 施工放样复核施工测量监理的任务，就是要监督承包人按设计要求将公路路线、构造物的位置及高程正确地定到地面上。为防止施工放样测量发生差错，给工程带来损失，首先，监理工程师要审查施工放样测量方案。其次，要求承包人一切施工放样测量工作均要按批准的方案实施，且要先行自检、互检，合格后再提交监理人员复核。2.2 测量监理工作流程及要点2.2.1 导线桩、水准点交换工作2.2.1.1 监理工程师向承包人交桩 测量监理工作流程如下图所示。设计单位监理工程师业主监理工程师向承包人交工正确标志承包人监理工程师全旁站监督承包人校桩校桩监理工程师审批报验校桩成果 监理工程师向承包人交桩的测量监理工作流程 监理工作要点：先由设计院按照图纸资料在现场向业主和监理工程师交桩。由监理工程师组织复核检查，如发现桩点有丢失或被移动，或所提供的桩位坐标和标高有错误存在时，由监理工程师会同业主向设计院交涉，由设计院负责解释、改正、补桩等工作。直到监理工程师认为桩位没有错误，精度符合设计要求，满足施工需要，并符合技术规范的标准为止，然后由监理工程师向承包人交桩位。承包人在接到监理工程师发出的桩位图及坐标、标高等数据并现场交桩后，应在规定期限内（一般为14天）自己进行复核检测，并交出自己的测量成果，检测过程中应进行旁站监理。如果没有错误且精度符合设计及施工的要求，应书面表示正式接受桩位，并负责以后的维护使用。如承包人对任一测量标志及数据持有异议，应向监理工程师提交一份表格，列出认为有错误的桩点的位置和修正数据。承包人的复测成果应上报监理工程师审核，在监理工程师确认以前，不得作为控制桩点使用。2.2.1.2 设计单位直接向承包人交桩 测量监理工作流程见下图。承包人校桩承包人监理工程师业主设计单位监理工程师审批监理工程师全旁站监督承包人校桩报验校桩成果设计单位向承包人交桩的测量监理工作流程 监理要点：在监理工程师的主持下，设计单位按照图纸资料在现场向承包人交桩。若发现连续两个以上控制桩点丢失、损坏时，应要求设计单位补定。承包人在接到设计单位发出的桩位图及坐标、标高等数据并现场交桩后，应在规定期限内（一般为14天）自己进行复测，检测过程中应进行旁站监理。如果没有错误且精度符合设计及施工的要求，应书面表示正式接受桩位，并负责以后的维护和使用。如承包人对任一测量标志及数据持有异议时，应由监理工程师提交一份表格，列出认为有错误的桩点位置和修正数据。承包人的复核检验结果应上报监理工程师审核，2.2.2 施工测量控制网点的加密 测量控制网点加密的监理工作流程见下图。承包人重新修改测设方案不同意同意审核结果监理工程师审核加密控制网点测设方案承包人制定加密控制网点测设方案监理工程师批准使用加密控制网点监测结果监理工程师监测加密控制网点承包人测设加密控制网点承包人重新测设加密控制网点不同意 合格测量控制网点加密的监理工作流程 监理工作要点：承包人正式接受导线点、水准点桩位后，应根据现场情况及施工技术规范要求，立即开展施工测量控制网点的加密工作。加密控制网的埋桩、测量、建网和计算由承包人独立完成或委托专门的测量部门来完成。完成此项工作的人员要有合格的资历和工作经验，使用的仪器必须经过检验标定，符合精度要求。加密控制网点测设方案要经监理工程师审批。承包人完成加密控制网点工作后，应书面向监理工程师提交报告和计算资料。监理工程师接到报告后，可依据旁站监测资料或复核检测结果进行审核、认为准确无误，精度符合要求后，可以批准使用。2.2.3 施工放样测量复核 测量放样监理工作流程如下图所示。制定加密控制网点测设方案审核加密控制网点测设方案监理工程师审核结果承包人测设加密控制网点监测加密控制网点审核结果签认放样报检表承包人承包人修改放样方案不同意同意旁站监理监理工程师承包人重新放样不合格合格监理工程师测量放样监理工作流程 监理工作要点：施工测量控制网点已完善并经监理工程师批准后，方可开始做具体分项工程的施工放样工作。在测量放样开始前，承包人应提交一份测量放样方案，经测量监理工程师审核批准后方可开展放样工作。测量放样过程中监理人员应旁站，以保证施工放样方法及测读无误。放样测量的报验表和原始记录应在施工开始前交监理工程师审核签认。2.3 测量监理工作的依据和方法测量监理工程师工作的依据是GB50026-93工程测量规范、JTJ061-99公路勘测规范及建设单位（业主）与施工单位（承包人）签订的施工承包合同文件及其中所规定的有关技术规范。2.3.2 测量监理工作的方法2.3.2.1 检查测量所用的仪器和钢尺，必须根据国家的计量法实施细则规定，在使用前710天送当地计量器具检定部门进行检验。检定合格，方可使用。承包人应向监理工程师提交所使用的测量仪器具有的检定合格证书复印件，无检定合格证的仪器具不得使用。 经纬仪和水准仪的检定和验校：根据JJG414-86经纬仪检定规程和JJG425-86水准仪检定规程的规定，经纬仪和水准仪的检定周期根据使用情况，前者为13年，后者为12年。在该检定周期内，每23月还需对主要轴线关系进行检校，以保证观测精确度。 钢尺的检定：根据JJG4-89钢卷尺检定规程规定，钢尺的检定周期为一年。2.3.2.2 控制网点加密及复核检测监理公路勘测规范明确指出，测量精度以中误差为衡量标准，极限误差为中误差的2倍。检测时对平面控制测量、水准测量及其他有关的测量进行同精度的检查测量，因此，检测必须是与被检测成果同精度的测量。 审查测量方案：测量方案是测量成果精度的保证。因此，监理工程师对测量方案的审查应认真细致，要根据所使用的测量仪器及施测方法对照公路勘测规范及表2-1、表2-2进行审查。在确定使用的仪器及施测方法均能达到精度要求时，方可批准，否则应指示对测量方案进行修改。 审查外业资料：各种测量记录应采用专用记录薄。测量记录应现场记录，字迹要清楚、整齐，不得擦改、转抄。各项观测数据必须符合公路勘测规范所规定的限差，见表2-32-6。外业计算不得有差错。测量完毕后，各种记录薄应编页、编目、整理，并有测量、复核及主管人员签署。 平面控制及水准测量等级平面等级水准等级公路路线控制测量桥梁桥位控制测量隧道洞外控制测量二等三角三等5000m特大桥6000m特长隧道三等三角、导线20005000m特大桥40006000m特长隧道四等三角、导线四等10002000m特大桥20004000m特长隧道一级小三角、导线高速公路、一级公路5001000m特大桥10002000m中长隧道二级小三角、导线五等二级及二级以下公路500m大中桥1000m隧道三级导线三级及三级以下公路 施测仪器及方法要求导 线 测 量等级附合导线长度（km）平均边长km测回值等级水准线路最大长度（km）仪器类型水准尺类型观测方法DJ1DJ2DJ6三等302.0610三等50DS1因瓦光学观测法往后-前-前-后四等201.046一级100.524DS3双面中丝读数法往返二级60.313四等16DS3双面中丝读数法往返、往后-后-前-前三级12五等10BS3单面中丝读数法往返、往后-前 水平角方向观测法的各项限差等级经纬仪号光学测微器两次重合读数器（）半测回归零差（）一测回中两倍照准差（2c）较差（）同一方向个测回间较差（）四等及以上DJ11696DJ238139一级及以下DJ2121812DJ61824 光电测距的技术要求平面控制网等级测距仪精度等级观测次数总测回数一测回读数较差（mm）单程各测回较差(mm)往返较差往返二、三等116672（a+bD）81015四等114657481015一级12101542030二级112101522030 水准测量的技术要求等级水准仪的型号视线长度（m）前后视较差（m）前后视累积差（m）视线离地面最低高度(m)红黑面读数差（mm）黑红面高差（mm）三等DS1100360.31.01.5DS3752.03.0四等DS31005100.23.05.0五等DS3100大致相等 光电测距三角高程测量的技术要求等级仪器测距边测回数垂直角测回数指标差较差（）垂直角较差（）对向观测高差较差（）附合或环线闭合差（）三丝法中丝法四等DJ2往返各137740D20D五等DJ2112101060D30D 审核内业成果：监理工程师在审核业内成果时要将观测值与外业记录进行核对，必须通过验算来证实成果的正确性。同时要注意平差方法及精度是否符合公路勘测规范的规定。规范指出一级以上平面控制网的计算，应采用条件严密平差法；二级以下平面控制网可采用近似平差法；各等水准网的计算，应采用条件观测平差或间接观测平差；四、五等水准网和高程导线网也可采用等权代替法、逐渐趋近法、多边形法等方法进行平差。各项成果的精度要求参下见。 导线测量的精度表等级附合导线长度（km）平均边长（km）每边测距中误差（）测角中误差（）导线全长相对闭合差方位角闭合差（）三等302.0131.81/550003.6n四等201.0132.51/350005n一级100.5175.01/1500010n二级60.3308.01/1000016n三级20.01/200030n 水准测量的精度等级每公里高差中数中误差（）往返较差、附合或环线闭合差（）检测已测测段高差之差（）偶然中误差M全中误差Mw平原微丘区山岭重丘区三等3612L3.5n15L20Li四等51020L6.0n25L30Li五等81630L45L40Li 坐标计算数字取位等级观测方向值及各项改正数（）边长观测值及各项改正数（m）边长与坐标（m）方位角（）四等及以下0.10.0010.0010.1一等及以上10.0010.0011 水准测量计算数字取位等级往返测距离总和（km）往返距离中数（km）各测站高差（）往返测高差总和（）往返测高差中数（）高程（）各等0.10.10.10.111 平面控制点检测：采用与原测量成果同精度的检查成果，逐角、逐边、逐点进行对比，其较差不得超过公路勘测规范规定的中误差的两倍。如一级导线对应角值较差不得超过10；对应边长较差不得超过34mm；各点坐标较差不得超过10cm。二级导线对应角值较差不得超过16；对应边长较差不得超过60mm；各点坐标较差不得超过40cm。符合规范要求时，采用原测量成果。否则应复测，并予以更正。 高程控制点检测：采用与原测量成果同精度的施测方法，逐一进行检测。比较各测段高差之差。公路勘测规范规定，检测已测测段高差之差限差为：三等水准为20Li;四等水准为30Li；五等水准为40Li。其中：Li为检测测段长度，km。符合规范要求时，采用原测量成果。否则应复测，并予以更正。2.3.2.3 恢复中线及纵、横断面复测。并向监理工程师递交一份书面报告，证明原设计的原地面和原工程量是正确的，如有异议时应列出原设计错误的位置、标高以及工程数量，供监理工程师复核批准后转报业主。报告内容包括中线放线表、纵横断面图、工程量计算表等。 审核中线放线及纵、横断面复测报告:监理工程师接收报告后，应对报告进行复核。若计算无误，测量方法和记录符合公路勘测规范要求，监理工程师可进行抽检。若抽检质量达到标准，即可批准。 质量标准及检测：质量监理汇总表，见下表。 质量监理汇总表项目质量标准允许偏差检验频率检验方法检验程序认可程序备注高速公路一级公路二级及二级以下公路JTJ061-99监理工程师根据承包人测量情况定测量频率全站仪水准仪钢尺承包人自检测量监理工程师公路勘测规范中线水平角闭合差30n60n非极坐标法放线中线量距精度1/20001/1000平原微丘区中桩桩位限差(S/2000+0.05)m(S/1000+0.1)m纵向误差5cm10cm横向误差山岭重丘区中桩桩位限差(S/2000+0.10)m(S/2000+0.1)m纵向误差10cm10cm横向误差平原微丘区曲线测量闭合差1/2000.1/1000纵向闭合差10cm10cm横向闭合差60120曲线偏角闭合差山岭重丘区曲线测量闭合差1/10001/500纵向闭合差10cm15cm横向闭合差60120曲线偏角闭合差中桩高程闭合差30Lmm50Lmm起闭于水准点中桩高程检测限差5cm10cm横断面检测限差(D/100+0.1)m(D/50+0.1)m距离(h/100+D/200+0.1)m(h/50+D/100+0.1)m高程2.4 仪器设备的配置测量监理工作的任务之一是通过检测手段来审查复核承包人的施工测量质量。为此，监理人员应配备必要的、满足检测精度要求的测量仪器设备。依据公路勘测规范对检测的要求，监理应配备经纬仪为DJ2型，测距精度为级的全站仪及S3型水准仪和钢卷尺。第三节 试验监理3.1 简 述在工程建设中，试验检测工作对保证施工质量有重要意义。试验数据的准确与否关系到被测工程施工质量的好坏，试验结果的好坏是监理工程师评判工程质量的依据。因此加强施工过程中的试验监理工作是非常重要的。3.2 试验监理工作的内容试验监理工作的主要内容包括以下几个方面; 验证试验。凡用于工程的一切材料（土、碎石、片石、块石、砂、矿粉、沥青、水泥、混合料、钢材、木材、土工织物及半成品材料如塑料排水板、PVC管子等），均应在监理人员在场的情况下由承包商试验室人员取样进行试验，监理试验室按规定的频率进行抽检试验，杜绝不合材料进场使用。 标准试验。标准试验包括：击实试验、集料级配试验、混合料配合比试验和强度试验等。承包商提供的标准试验必须在材料监理人员在场的情况下进行。监理试验室应按规定的频率或监理工程师认为必要时作平行试验。标准试验结果应由监理工程师代表批准。 工艺试验。工艺试验室通过对工序的检测和成品质量的检测来反映所用原材料或半成品加工成产品的工作、方法和技术的正确与否。工艺试验通常在分项工程大规模施工前的试验段中完成。 抽样试验。抽样试验可分为任意抽样试验和随机抽样。在施工过程中承包商按规定的自检频率进行任意抽样检查，随机抽样是在工程竣工或部分工程交工时进行。 验收试验。公路工程建设项目的施工管理和质量评定分单位工程、分部工程和分项工程进行。验收试验是对每个已完成的分项工程、分部工程、单位工程，按照JTJ071-98公路工程质量检验评定标准规定的内在质量实测项目，采用随机抽样的方法进行试验检测，其试验结果作为该项工程验收是否合格的主要依据之一。 审定承包商工地试验室的资质和试验室人员的资质情况，检查承包商工地试验室的仪器设备和试验人员是否满足工程需要。 监督并指令承包商试验室按试验标准或规范进行规定项目、规定频率的试验。3.3 试验监理工作的要点3.3.1 监理试验人员应具有高度的工作责任心3.3.1.1 具有责任心和质量意识监理试验人员必须具有高度的工作责任心和高度的工程质量意识。要认真监督承包商试验人员的自检工作。一旦发现承包商试验人员有不按试验规范或检测标准取样试验，或试验频率不足，或修改试验数据等违规行为，必须抓住证据，立即向试验监理工程师、总监代表或总监理工程师报告。必须严肃认真处理此类事件，性质严重的要清退出场，决不姑息迁就。3.3.1.2 严格执行抽检频率要严格执行监理抽检频率。试验检测坚持自己动手，杜绝承包商试验人员或其他人员代替、帮忙现象。认真、细心地做好每一项试验，确保试验结果准确可靠。3.3.1.3 进行标准试验对承包商进行的标准试验，如击实试验、集料级配试验、混合料配合比试验和强度试验等进行旁站监理。3.3.1.4 坚持监理程序试验检测工作必须坚持监理程序，先自检后筹建。实践证明，坚持试验监理程序是质量控制的有效手段。3.3.2 监理试验人员应具有良好的专业知识和熟悉的实验技能监理试验是应熟悉所监理工程的工程类型、材料来源、机械配合及设计等有关的基础资料。监理试验人员应持有试验上岗证书，应熟悉有关试验规程，熟悉有关试验的仪器设备和使用方法，准确配制和标定试验用的试剂，熟悉试验方法规范，具有熟练的实验技能，能够胜任试验监理工作。3.3.3 要有一个设备完善的监理试验室监理工程师为了有效地控制承包商的施工质量，除要求承包商建立自检体系，加强承包商的质量意识，加强承包商试验室人员管理外，必须建立一套科学的、行之有效的质量检测系统，必须建立监理试验室，对承包商的试验数据进行核实。3.4 监理试验室公路工程建设应设置监理试验室，实施对所用材料性质和施工质量的试验检测。仪器设备的配置一般由业主提供（或作为标的的一部分由承包商提供），工程结束后归业主所有。如果监理单位自备试验仪器设备，应将设备折旧费列入监理报价内。监理试验是一般应包括监理中心试验室和现场监理试验室。监理中心试验室资质达到甲级标准，现场监理试验室资质达到乙级标准。3.4.1 中心试验室3.4.1.1 中心试验室的工作任务和主要试验项目 中心试验室的工作任务主要有以下四个方面：1） 负责承包商各种原材料、混合料组成设计试验结果的审核。2） 监理承包商的试验方法、检测频率是否符合技术合同或规范的要求。3） 抽检承包商的试验结果是否准确。4） 分项工程完工后，对承包商的工程质量进行验收试验，并作出质量评定。 主要试验项目包括以下内容：1） 各种原材料的相对密度、密度、含水量试验。2） 土的液限、塑限、颗粒分析、易溶盐试验。3） 各种混合料的重量击实试验。4） 有效CaCO3、MgO试验。5） 石灰、水泥剂量试验。6） 无机结合料稳定底基层、基层的抗压强度、抗拉强度、回弹模量、CBR值等试验。7） 水泥的初凝、终凝时间、细度、安定性强度测定等试验。8） 水泥混凝土的抗压强度、抗弯拉强度、弹性模量等试验。9） 沥青针入度、软化点、延度、薄膜烘箱试验、相对密度试验。10）沥青混合料的稳定度、流值、空隙率试验。11）石料的压碎值、软石含量、磨耗率、集料磨光值、冲击值、道瑞磨耗、筛分、针片状含量、剥落试验。12）取芯、弯沉、渗水、粗糙度、摩擦系数、平整度、压实度、标高等的试验检测。13）各种混合料的配合比试验。14）钢材的机械性能试验。3.4.1.2 中心试验室的人员配备监理中心试验室一般应配备人员810人。其中试验室专业监理工程师34人，试验员3人，微机操作、设备维修等人员23人。3.4.1.3 中心试验室的仪器配备中心试验室的一般设置如下图所示。监理中心试验室试件养生室化学试验室力学试验室土工试验室沥青材料试验室计算机房文印、资料室监理中心试验室监理中心试验室的主要仪器设备一般可按下表配置。 中心试验室仪器设备序号试验类别仪器及设备名称规格数量1土工及粒料电烘箱手动击实仪击实筒击实筒电动击实仪光电式液塑限联合测定仪干燥器5mm、0.5mm筛标准筛：粗筛（圆孔）（mm）细筛（mm）摇筛机比重计量筒秒表环刀取土器磅秤台秤铝盒电动脱模器千斤顶无侧限抗压强度仪试模研钵调土刀烧杯三角烧瓶游标卡尺灌砂筒回弹模量试验仪CBR值试验仪重型内径10cm、高12.7cm内径12.5cm、高12cm60,40,20,10,5,22,0.5,0.25,0.074甲种、乙种100Ml、200Ml、300Ml200cm100kg10kg大、小20t5cm5cm、10cm10cm、15cm15cm50ml400ml500ml,300ml0.05mm10cm,15cm1台1套4套4套1台1台2套各2个1套1套1台2支各5个1个30只4只1台2台各30只1台1台1台各5个5个1个5把6个各6个1把各2套1套1套2水泥混凝土细集料标准筛（mm）粗集料标准筛（mm）标准稠度和凝结时间测定仪净浆搅拌机试针和圆模砂浆搅拌机砂浆振动台胶砂试模抗折试验机沸煮箱坍落度筒混凝土试模震动台混凝土标准养护室设备液体静力天平混凝土取芯机回弹仪10.5,2.5,1.25,0.63,0.315,0.16100,80,70,60,50,40,30,25,20,15,10,5,2.5频率28003000 r/min40mm40mm160mm200mm,高300mm150mm150mm150mm50Hz感量0.01g备50mm,100mm,150mm中型1套1套1台1台1套1台1台12个1台1个2套15只1台1套1架1台2个3力学非金属超声波检测仪压力机万能试验机磨耗机冲击值仪道瑞磨耗试验机集料磨光值试验机200KN1000KN洛杉矶式1台1台1台1台1台1台1台4沥青混合料天平针入度仪标准针延度试验仪8字试模软化点仪式沥青粘度仪闪点试验仪燃点试验仪盛样器平底玻璃器恒温水槽烘箱马歇尔试验机薄膜加热烘箱集料筛子（方孔）（mm）马歇尔试模沥青抽提仪沥青混合料拌和机马歇尔击实仪溶剂回收仪5,感量1g20053,37.5,31.5,26.5,19,16,13,9.5,4.75,2.36,1.18,0.6,0.3,0.15,0.075101.6,高870.1mg1架1台3支1台6付1台1台1台1台1个1个1个1台1台1台1套5组1台1台1台1台5化学天平滴定管滴定管支架大肚移液管锥形瓶烧杯容量瓶量筒秒表酸式，50ml10ml200ml500ml,50ml1000ml1000ml,100ml,25ml,5ml1架2只1个10只12个各3个2个各2个1个3.4.2 工地试验室3.4.2.1 工地试验室的任务和主要试验项目 工地试验室的任务主要有以下两个方面：1） 按规定的抽检频率对进场的各种原材料和已完成的工序进行质量检查。2） 负责监督承包商的施工过程或对完工的工序进行检测。 主要试验测定项目包括以下内容：1） 含水量测定。2） 最大干密度与最佳含水量试验。3） 压实度测定。4） 石灰、水泥剂量测定。5） 筛分试验。6） 混合料的抗压强度测定。7） 沥青混合料的稳定度、流值、空隙率测定。8） 水泥混凝土抗压强度测定。9） 沥青含量测定。10）各种材料的相对密度、密度测定。11）粗集料的针片状含量、软石含量、含泥量测定。12）路面、路基的平整度测定。13）沥青混合料的温度测定。3.4.2.2 工地试验室的人员配备工地试验室试验监理试验工程师1人，试验人员按合同段配备，每个合同段23人。3.4.2.3 工地试验室的仪器配备工地监理试验室应配置专用房间和地方，供试验使用。工地试验室的主要仪器设备的配置，除了水泥软练和养护设备、万能机、沥青混合料拌和机、磨耗机、冲击值仪、道瑞磨耗试验机、集料磨光值试验机、混凝土取芯机等设备外，与中心试验室的要求相同。
