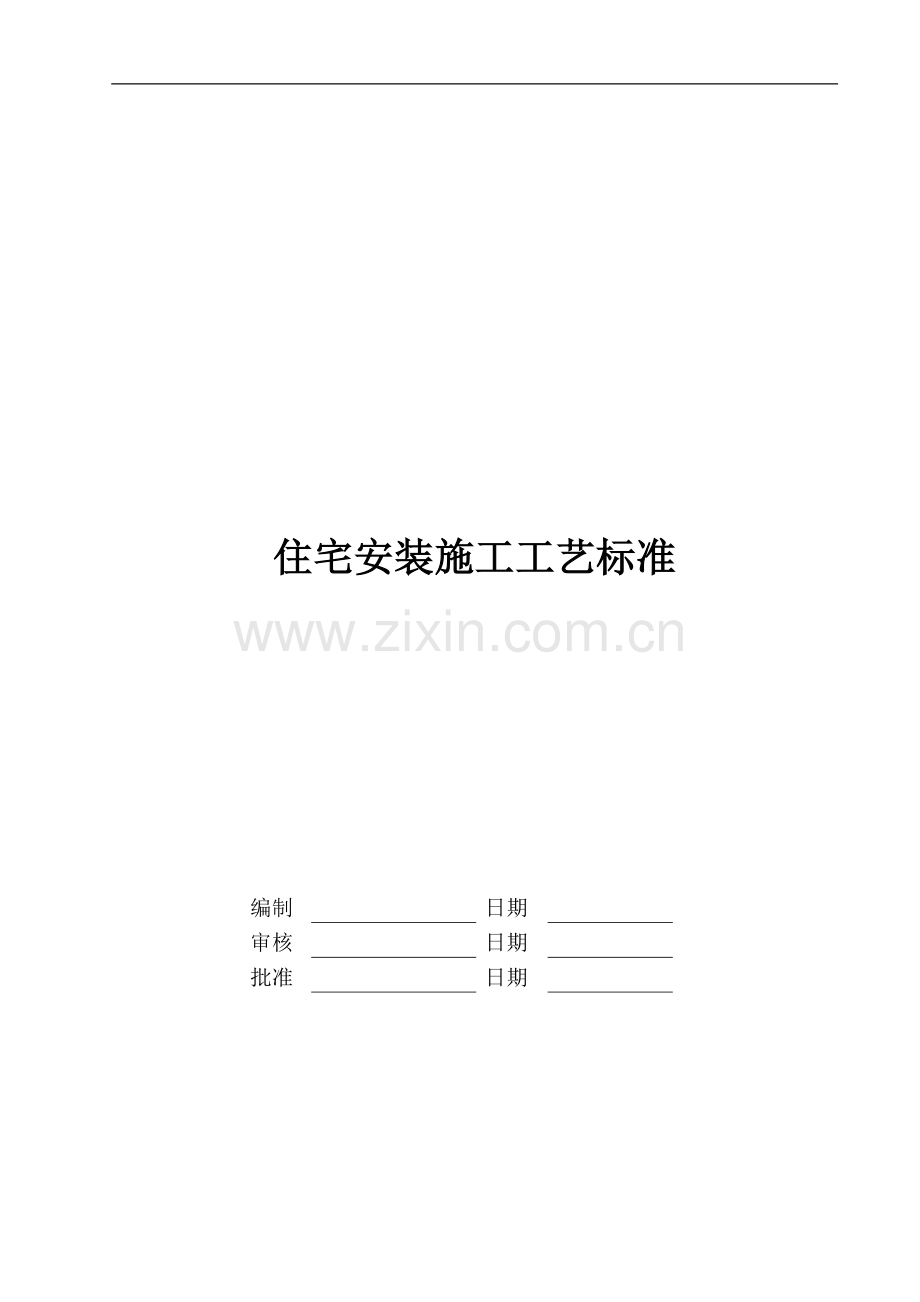

建筑工程住宅安装施工工艺标准.doc

住宅安装施工工艺标准编制日期审核日期批准日期目 录第一章 防雷电保护系统一、总则二、产品三、施工四、试验第二章 接地系统一、总则二、产品三、施工四、测试第三章 硬质阻燃型塑料管（PVC）暗敷设一、依据标准二、施工准备三、作业条件四、操作工艺五、质量标准六、成品保护七、应注意的质量问题八、质量记录第四章 钢管敷设一、管路连接二、管路施工三、管路与线盒及设备连接四、电缆管的加工及敷设第五章 管内穿绝缘导线安装一、范围二、施工准备三、操作工艺四、质量标准第六章 电缆线路施工及验收规范一、总则二、运输与保管三、电缆支架的配制与安装四、电缆的敷设第七章 电缆桥架安装施工一、一般规定二、施工准备三、施工工艺第八章 灯具安装施工一、材料要求二、主要机具三、作业条件四、操作工艺五、质量标准六、成品保护七、应注意质量问题第九章 开关、插座安装一、范围二、施工准备三、操作工艺四、质量标准五、成品保护六、应注意的质量问题七、质量记录第十章 配电箱安装一、材料要求二、主要机具三、作业条件四、质量标准五、成品保护六、应注意的质量问题第十一章 火灾自动报警系统一、总则二、施工第十二章 给水及排水系统一、总则二、产品三、实施第十三章 油漆及标签一、总则二、产品三、施工安排第十四章 给排水测试和试运行一、总则二、产品三、实施第一章 防雷电保护系统一、 总则1、 说明1) 建筑物防雷设计等级须按图纸设计之要求，承包单位需依据项目建筑状况，重新复核建筑物防雷类别，并依标书和招标图纸要求之指导措施进行施工，确保整个雷电保护系统按有关规定及要求完满完成。2) 按规定装设一套利用建筑结构钢筋作引下线的完整雷电保护系统。 2、 保证质量的特殊要求须按下列标准进行设计和装设整套雷电保护系统：JGJ/T16-1992 民用建筑电气设计规范（以最新版本为准）GB50057-1994(2000年版) 建筑物防雷设计规范（以最新版本为准）GB50343-2004 建筑物电子信息系统防雷技术规范（以最新版本为准）3、 资料呈审在工程进行中的适当阶段，至少须报送下列文件供审批：1) 对建筑物防雷保护系统类别的重新复核计算结果。2) 详细的设备和部件表及制造厂商之数据。3) 对建筑及结构之要求。4) 详细的接闪器、引下线、接地板和防侧击雷均压环之防雷空气终端网和接地网络协调施工图。5) 雷电保护网之固定和与钢筋及外露于屋顶和建筑外墙上的金属物连接接地方法的施工图。二、 产品1、 接闪器1) 避雷针采用镀锌圆钢或焊接钢管制成，其尺寸不能小于下列数值：（1） 针长1m以下圆钢 直径为12mm钢管 直径为20mm 厚壁为2.5mm（2） 针长l2m 圆钢 直径为16mm 钢管 直径为25mm（3） 烟囱顶上 圆钢 直径为20mm 钢管 直径为40mm2) 避雷网采用镀锌圆钢或扁钢，其尺寸不能小于下列数值：（1） 圆钢 直径为8mm（2） 扁钢 截面为48mm2 厚度为4mm3) 烟囱避雷环 （1） 圆钢 直径为8mm（2） 扁钢 截面为100mm2 厚度为4mm 2、 引下线1) 引下线采用圆钢或扁钢，其尺寸不能小于下列数值：（1） 圆钢 直径为8mm（2） 扁钢 截面为48mm2 厚度为4mm2) 烟囱引下线（1） 圆钢 直径为12mm（2） 扁钢 截面为100mm2 厚度为4mm3、 接地装置埋於土壤中的接地体采用角钢、钢管、圆钢或扁钢，其尺寸不能小于下列数值： 1) 垂直埋设（1） 圆钢 直径为10mm（2） 角钢 截面为100mm2 厚度为4mm（3） 钢管 直径为20mm 壁厚为3.5mm2) 水平埋设（1） 圆钢 直径为10mm（2） 扁钢 截面为100mm2 厚度为4mm三、 施工1、 总则1) 按图示安装雷电保护系统。如采用结构柱内钢筋时，须符合相关截面和连接方式要求。 2) 本系统利用本建筑之桩基内钢筋及桩台基础钢筋形成一个包括均压环在内的防雷接地装置，其接地电阻不得大于1O，并须经测试合格后，方可浇铸建筑桩台基础混凝土。当接地电阻不能满足最小要求时，需在建筑物外加打接地体，接地体用镀锌扁钢连接，并做防腐处理。3) 按照图中规定建筑物的防雷要求类别和本建筑物本身的使用性质，须按图所示采用避雷器/针和带(网)结合的防雷系统，其中包括玻璃幕墙、金属雨蓬/栏杆、铝合金门/窗和外露金属物等在内的防侧击雷的接地系统。4) 此系统除利用建筑结构柱内主钢筋作防雷设置的引下线/导体外(特别是建筑外廓各个角上的柱子)，同时为防止侧向雷击，地面30m以上，每层须沿建筑物外侧的四周水平方向预埋一条40mmX4mm镀锌扁钢为均压环并与结构柱内的引下线/导体相连。5) 为配合玻璃幕墙，金属雨蓬/栏杆及铝合金门/窗之接地，须在相关柱子侧面高位距楼顶板50mm处预埋一块100mmX100mmX4mm钢块并与均压环相连接。具体连接节点，须与有关供应/安装商协调落实。 6) 在建筑物屋顶上之一切金属凸出物、烟囱、通风管、栏栅、水槽管必须与接闪器网连接并成为其一部份。屋顶上水平导线须以适当的鞍形座以不大于1.5m之间距固定于屋面。7) 为防止雷电波的侵入，要求进入本建筑物的各种管线及本建筑物内的竖向金属管线须每层与均压环设置相连接，特别是底部，以确保相同电位。8) 屋面之接闪器和/或引下线之连接须用双铆钉或夹线板。夹线板至少须有四双螺栓。夹线板须镀锌，接触良好，和具有高机械强度。9) 在建筑物防雷引下线按图中所示选取位置，自引下线引出接地板做为接地体测试点，用于未来测试使用。10) 除上述要求，并须符合GB50057-l994(2000年版)建筑物防雷设计规范（以最新版本为准）之有关规范。 2、 防雷装置1) 接闪器（1） 根据规范要求，确定建筑物防雷类别，并根据滚球法确定相应的防雷措施。（2） 采用避雷带水平敷设时，支架间距不大于1m，转弯处不大于0.5m，预制混凝土支座间距不大于2m，支架高度不小于0.1m。（3） 屋面士的所有金属突出物，如卫星和共享天线接收装置、节目彩灯、航空障碍灯、金属设备和管道以及建筑金属构件等，均须与屋面上的防雷装置可靠连接。（4） 高出屋面避雷带、避雷网的非金属突出物，如烟囱、透气管、天窗等不在保护范围内时，须在其上部增加避雷带、避雷网或避雷针保护。（5） 避雷带须安装在屋顶的外沿和建筑物的突出部位。（6） 屋顶共享天线，不须作为防雷装置的一部分。引下的电视馈线必须采用双屏蔽电缆或穿金属管保护，其两端须与防雷系统为一体，并在电视引入馈线上，加装电涌保护器。（7） 高建筑物的擦窗机及导轨位须做好等电位连接与防雷系统连为一体。当擦窗机升到最高处，其上都达不到人身的高度时，须做2m高的水平避雷针保护。2) 引下线（1） 防雷引下线须优先利用建筑物钢筋混凝土柱及剪力墙中的主钢筋、钢柱等作为引下线。（2） 采用建筑物钢筋混凝土柱内的钢筋作为引下线时，其屋顶上部必须与接闪器进行可靠焊接。其下部必须与接地装置焊接，并须符合下列要求： A. 当钢筋直径为16mm及以上时，须利用两根钢筋贯通作为一组引下线。B. 当钢筋直径为8mm及以上时，须利用四根钢筋贯通作为一组引下线。C. 不能采用直径为6mm以下的钢筋作为引下线。D. 引下线与接地装置的交接处，在距地面0.3m处做接地连接板。以下部分不可小于直径12mm镀锌圆钢或25mmX4mm的镀锌扁钢。E. 建筑物的金属构件可作为引下线，但所有金属部件之间均须连成电气通路。3) 接地装置（1） 接地装置须优先利用建筑物钢筋混凝土内的钢筋。有钢筋混凝土地梁时，将地梁内的钢筋连成环形接地装置；没有钢筋混凝土地梁时，可在建筑物周边无钢筋的闭合条形混凝土基础内，用40mmX4mm扁钢直接敷设在槽坑外沿，形成环形接地。（2） 钢板桩可作为接地桩，但必须每隔20m以内与楼内基础钢筋相焊接，并将钢板之间的缝隙焊接牢固或焊跨接线。（3） 当采用共用接地装置时，其接地电阻须按各种系统中最小值要求设置。在结构完成后，必须通过测试点测试接地电阻，若达不到设计要求，须加接人工接地体。（4） 任何情况下独立接地装置须埋设在地面0.8m以下，在过门或人行信道处，为减少跨步电压，须埋深在地面3m以下或采用50mm的沥青绝缘，其两侧的宽度须超过接地板2m。（5） 接地装置工频接地电阻的计算须符合现行GBJ65-l983工业与民用电力装置的接地设计规范（以最新版本为准）的规定，其与冲击接地电阻的换算须符合GB50057-l994(2000年版)建筑物防雷设计规范（以最新版本为准）的规定。3、 幕墙防雷装置(不适用)4、 其它设施之防雷装置1) 建筑物电子信息系统防雷装置 （1） 建筑物电子信息系统设备雷电电磁脉冲防护等级可按下表：雷电电磁脉冲防护等级建筑物电子信息系统设备A级对内置有电子信息系统的建筑物防雷安全有严格要求，对雷电电磁脉冲敏感度高、要求将瞬间过电压限制到很低水平、重要和昂贵的电子信息设备。B级对内置有电子信息系统的建筑物防雷安全有较严格要求的电子信息设备。C级对内置有电子信息系统的建筑物防雷安全有基本要求的电子信息设备。D级除上述A、B、C级以外的电子信息设备。（2） 建筑物电子信息系统防雷电磁脉冲各级电涌保护器设置原则：A. A级应在低压配电系统中采用4级电涌保护器进行保护；B. B级应在低压配电系统中采用3级电涌保护器进行保护；C. C级应在低压配电系统中采用2级电涌保护器进行保护；D. D级应在低压配电系统中采用1级电涌保护器进行保护；E. 建筑物电子信息系统机房内电源严禁采用架空线路引出户外。2) 水塔的防雷装置(不适用)3) 卫星天线的防雷装置(不适用)四、 试验安装完成后，防雷保护系统须作试验以验证接闪装置和接地装置之间的连续性，并记下其电阻值，并作记录；一切试验用的设备均须很好校验过。第二章 接地系统一、 总则1、 说明本节设计按图纸所示提供电气系统之接地之保护系统及其相关装置和以下规定的接地系统的设计，材料提供、安装、试验、试运转须符合JGJ/T16-1992民用建筑电气设计规范（以最新版本为准），GB765-1983工业与民用电力装置的接地设计规范（以最新版本为准）和GB50169-1992电气装置安装工程接地装置施工及验收规范（以最新版本为准）的有关章节要求，方可投入使用： 1) 高压配电系统接地(保护接地系统)2) 低压配电电气接地(中性点接地)3) 弱电/电信系统接地4) 总等电位和局部等电位联结接地系统2、 资料呈审在本工程的适当阶段，最少须报送下列文件供批准：1) 设备和组件一览表和制造厂商的数据资料以及样品。2) 规定的接地系统设计及计算。3) 建筑的要求。4) 接地装置的测试程序和报告表格建议。二、 产品1、 整个接地网络须采用高导电率的软铜带制成，材料必须符合GB5585.1-1995电工用铜、铝及其合金母线第一部分：一般规定及GB5585.2-1995电工用铜、铝及其合金母线第二部分：铜母线（以最新版本为准）的要求或按规定的单芯PVC绝缘铜电缆，视适合情况而定。2、 凡图纸上有指示处，须用带PVC护套的铜带。3、 一切铜带夹，支架，固定夹、线夹、接地终端等须由制造铜带和接地终端的同一制造厂商提供。三、 施工1、 接地装置1) 本项目包括防雷接地装置、电气设备工作接地及弱电/电信接地系统之共用（综合）接地系统装置，其接地电阻不得大于0.5（如有特殊规定者，须符合当地有关部门的规定要求)，并须经测试合格后。2) 每一个变配电室、发电机房、弱电房及各主要机电房将建设一个接地引出点，此接地引出点将用作每个系统的接地装置。3) 在接地引出点设置一测试点，以铜接片接至接地终端，铜接片截面须不少于50mmX6 mm。4) 用一个结实的标示牌，以中文字刻上“安全接地终端-不准拆除”，字迹必须端正，字体高度不少于5mm。标示牌须永久性地固定在接地母线上与每一条接地导体连接点上或旁边可以看见的地方。每条接地导体与非电气装置的金属部份的连接点上亦要装此种标示牌。2、 高压电气接地高压配电屏及变压器的总接地端子之回路保护导体为50mmX6mm，其接地电阻不可超过10。3、 低压电气接地1) 低压配电屏总接地端子之回路保护导体为50mmX6mm，其接地电阻不可超过10。2) 低压系统须设置一套接地装置。3) 接地系统须沿图示的路径水平和垂直地装设，将配电屏、控制屏、分配电箱，所外露而非带电金属部份和非电气装置的金属部份接至总接地母线。上述要求不适用于下列情况：（1） 钢筋混凝土电杆，其钢筋不外露。（2） 外露的带电部分，但由于其尺寸太少或布置的位置不可能被人体的大幅表面接触或被抓握而且做不到将上述部分接地，或不能可靠地保持接地。上述所指为一些小而单独的金属部分，如螺栓，铆钉，铭牌和电缆夹。人体的表面是指50mmX50mm或更大的面积。（3） 非金属附件的固定螺丝如该项螺丝接触带电部分的机会很小。（4） 用作无金属外护套电缆保护用的短截金属管。4) 主保护导体之最小截面如下：（1） 连接低压配电室总接地母线与接地装置间之接地导体为50mmX6mm。（2） 低压配电屏和总接地母线连接的电路保护导体为50mmX6mm。（3） 由过电流保护装置保护的额定电流为630A和以上的设备/电路的电路保护导体为25mmX6mm。（4） 由过电流保护装置保护的额定电流为630A以下的设备/电路的电路保护导体为25mmX3mm。5) 在低压配电室内须装设总接地母线，以便按下文要求将所有的电路保护导体，以及总等电位接地导体与之相接。总接地母线须为50mmX6mm截面之高导电率铜排，其长度不小于600mm。总接地母线须与主保护导体连接。6) 每列配电屏两个端屏外之接地端子必须与总接地母线连接。7) 在发电机房内须装设25mmX6mm之接地母线。发电机机架、配电屏、油箱、发电机中性线等均须与接地母线以不小于150mm2截面之导线相连接。8) 机电设备房及沿图示之路径均须敷设主保护导体，用以将所有外露非带电的导电部分和非电气装置的金属部份接地，为此目的在每一层上均须装置适当尺寸的接地终端。9) 所有外露非导电部分均须按批准的方式有效地接到主保护导体上。电路的保护导体须为指定的PVC绝缘单芯铜电缆或高导电率的软铜排。除另有规定外，电路保护导体之最小截面须按下表选择。装置的相线截面(S) (mm)接地线及保护线的最小截面(mm)S1 6S1635S/2上表所示之数值只在接地线及保护线的材料与相线相同时才有效；当保护线采用一般绝缘导线时，其截面不小于：有机械保护时为2.5mm2(如将导线穿入管内、敷设于线槽内等)；无机械保护时为4mm2。10) 所有电缆的金属外皮和电缆铠装，其两端都须有效地接到其相关的装置上，再按上述G和H中的要求接到主保护导体上。11) 各设备与向其配电的配电箱之间须有规定的接地连接。12) 电路保护导体及装置之间须用螺栓或线柱连接。13) 对电缆端接箱要特别注意，以保证电缆外皮和铠装已接到由该电缆连接的设备机架上。如通过电缆端封的接地连续性不够妥善，则须在该机架和电缆外皮和铠甲之间专设一条连接铜带。14) 每个最终环形电路的电路保护导体也须接成环形，其两个末端在电路的起点与接地终端连接。15) 在同时可触及(在2.5m以内)的设备外露非带电金属部分之间，外露非带电金属部分和可同时触及的非电气装置的金属部分之间以及可同时触及的非电气装置金属部分之间均须设局部的辅助接地导体。此接地导线须为PVC绝缘单芯铜电缆，其截面须符合JGJ/T16-1992民用建筑电气设计规范（以最新版本为准）之规定。16) 所有设备之等电位接地，除在机房和假天花板内之外，均须用暗管敷设。由于连接不妥，开路等而造成的弥补工作，均由分包单位承担。17) 如沿载流导线的路径上采用金属线槽和电线管敷设仍须敷设上述H项中规定的电路保护导线。4、 弱电/电信系统接地系统1) 在电气房内按图示的路径为弱电/电讯设备装设一条连续的主接地导体，将弱电/电讯设备接地，每一条接地导体都须有PVC护套，其接地电阻不大于4。2) 主接地导体按规定，须为25mmX3mm的铜排。此外铜排须有PVC护套。3) 必须符合JGJ/T16-1992民用建筑电气设计规范（以最新版本为准）及GBJ65-1983工业与民用电力装置的接地设计规范（以最新版本为准）之有关规范。5、 接地故障回路阻抗凡是接地故障回路阻抗过高的任何最后电路，都须安装漏电断路器(RCCB)，使足够的接地故障电流使过电流去操动过保护装置在规定的0.4或5秒内自动断路，在这种情况下，以安培计量的漏电断路器的额定剩余动作电流和以欧姆计量的该电路的接地故障回路阻抗的乘积不可大于50。6、 等电位联结系统1) 总等电位联结（1） 总等电位联结的作用在于降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。它须通过进线配电箱近旁的总等电位联结端子板(接地母排)将下列导电部分互相连通：A. 进线配电箱的PE(PEN)母排；B. 公用设施的金属管道(输送易燃、易爆物的管道除外)；C. 建筑物金属结构；D. 人工接地，包括其接地极引线。（2） 建筑物每一电源进线都须做总等电位联结，各个总等电位联结端子板须互相连通。2) 辅助等电位联结（1） 辅助等电位联结将两导电部分用导线直接作等电位联结，使故障接触电压降至接触电压限值以下。（2） 下列情况下需做辅助等电位联结：A. 电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求时；B. 自TN-S系统同一配电箱供给固定式和移动式两种电气设备，而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求时；C. 浴室、游泳池、医院手术室等场所以防止电击。3) 局部等电位联结当需在一局部场所范围内作多个辅助等电位联结时，可通过局部等电位联结端子板将下列部分互相连通，以简便地实现该局部范围内的多个辅助等电位联结，被称作局部等电位联结。（1） PE母线或PE干线；（2） 公用设施的金属管道：（3） 建筑物金属结构。4) 等电位联结线和等电位联结端子板的选用（1） 等电位联结线和等电位联结端子板须采用铜质材料。等电位联结线的截面选用类别取取值总等电位连接线局部等电位连接线辅助等电位连接线一般值不小于0.5X进线PE（PEN）线截面不小于0.5X进线PE线截面（注1）两电气设备外露导电部分间1X较小PE线截面电气设备与装置外可导电部分间0.5XPE线截面最小值10mm2铜线或相同电导值导线（注2）同右有机械保护时2.5mm2铜线无机械保护时4mm2铜线热镀锌钢,圆钢10，扁钢25X4mm热镀锌钢，圆钢8，扁钢20X4mm最大值25mm2铜线或相同电导值导线（注2）同左-注l：局部场所内最大PE线截面。注2：不允许采用无机械保护的铝线。（2） 等电位联结端子板的截面不得小于所接等电位联结线截面。5) 等电位联结的安装要求（1） 金属管道的连接处不需加接跨接线。（2） 给水系统的水表需加接跨接线，以保证水管的等电位联结和接地的有效。（3） 装有金属外壳排风机、空调器的金属门、窗框或靠近电源插座的金属门、窗框以及距外露可导电部分伸臂范围内的金属栏杆、天花龙骨等金属体需做等电位联结。（4） 为避免用天然气管道作接地极，天然气管入户后须插入一绝缘段(例如在法兰盘间插入绝缘板)以与户外埋地的天然气管隔离。为防雷电流在天然气管道内产生电火花，在此绝缘段两端须跨接火花放电间隙(此项工作由天然气公司确定)。（5） 一般场所离人站立处不超过10 m的距离内如有地下金属管道或结构即可认为满足地面等电位的要求，否则就在地下加埋等电位带。游泳池之类特殊电击危险场所需增大地下金属导体密度。（6） 等电位联结内各联结导体间的连接可采用焊接，焊接处不能有夹渣、咬边、气孔及未焊透情况；也可采用螺栓连接，这时须注意接触面的光洁、足够的接触压力和面积；也可采用熔接。在腐蚀性场所须采取防腐措施，如热镀锌或加大导线截面等。等电位联结端子板须采取螺栓连接，以便拆卸进行定期检测。（7） 当等电位联结线采用钢材焊接时，须采用搭接焊并须满足如下要求：A. 扁钢的搭接长度须不小于其宽度的二倍，三面焊接。(当扁钢宽度不同时，搭接长度以宽的为准)B. 圆钢的搭接长度须不小于其直径的六倍，双面焊接。(当直径不同时，搭接长度以直径大的为准)C. 圆钢与扁钢连接时，其搭接长度须不小于圆钢直径的六倍。D. 扁钢与钢管(或角钢)焊接时，除须在其接触部位两侧进行焊接外，并须焊以由扁钢弯成的弧形面(或直角形)与钢管(或角钢)焊接。（8） 等电位联结线采用不同材质的导体连接时，可采用熔拉法进行连接，也可采用压接法，压接时压接处须进行热搪锡处理。（9） 等电位联结线须有黄绿相间的色标。（10） 对于暗敷的等电位联结线及其连接处，电气施工人员须做隐蔽检记录及检测报告。对于隐蔽部分的等电位联结线及其连接处，须在竣工图上注明其实际走向和部位。（11） 为保证等电位联结的顺利施工和安全动作，电气、土建、水、暖等施工和管理人员需密切配合。管道检修时，须由电气人员在断开管道前预先接通跨接线，以保证等电位联结的始终导通。（12） 对建筑物内塑料管的处理：塑料管是不导电的，它不传导电位，作等电位联结时不需对其作联结，但对金属管道系统中的小段塑料管需作跨接。（13） 对每个电源进线的处理：每个电源进线都需作各自的总等电位联结，所有总等电位联结系统之间须就近互相连通，使整个建筑物电气装置处于同一电位水平上。（14） 关于浴室的局部等电位联结：浴室内之局部等电位须与浴室专用的PE线相连，不得与浴室外的PE线相连。四、 测试须用相对地回路试验器进行验证接地的有效性，每个回路的阻抗不可超过有关规范的要求。第三章 硬质阻燃型塑料管（PVC）暗敷设一、 依据标准建筑工程施工质量验收统一标准GB50300-2001（以最新版本为准）建筑电气工程施工质量验收规范GB50303-2002（以最新版本为准）1、 范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设的工程。（不得在高温场所及顶棚内敷设）二、 施工准备1、 材料要求1) 凡所使用的阻燃型（PVC）塑料管，其材质均能应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。阻燃型塑料管及其附件其指数应符合消防规范有关要求，并有产品合格证。2) 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。3) 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接受能力头、管箍头，必须使用配套的阻燃型塑料制品。4) 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。5) 辅助材料：镀锌铁丝，专用粘接剂等。2、 主要机具1) 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。2) 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。3) 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。4) 电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。三、 作业条件1、 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。2、 配合土建混凝土结构施工时，大模板、骨模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。3、 在气混凝土楼板、圆孔板、应配合土建调整好吊索装楼板的板缝时，同时根据设计图进行配管。四、 操作工艺1、 工艺流程弹线定位加工弯管预埋盒箱暗敷管路扫管穿线2、 弹线定位1) 根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒、箱准确位置并标出尺寸。2) 根据设计图灯位要求，在加气混凝土板、预制圆孔板（垫层内或板孔内暗敷管路）、现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。3) 各种隔墙剔槽预埋开关盒弹线。根据设计图要求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等需要预埋开关盒的位置，进行测量确定开关盒准确位置尺寸。3、 加工管弯预制管路工作弯可采用冷煨法和热煨法。1) 阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15。2) 冷煨法（管径在25mm及其以下可以用冷煨法）（1） 断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。（2） 用膝盖煨弯：将弯管弹簧（简称弯簧）插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。（3） 使用手扳弯管器煨弯，将管子插入配套的弯管器，手扳一次煨出所需弯度。3) 热煨法用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上。固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷动定型，然后抽出弯簧。不得因煨弯管出现烤伤、变色、破裂等现象。4、 预埋盒、箱1) 盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。2) 砖墙预埋盒、箱（1） 预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱预埋完毕。（2） 剔洞预埋盒、箱，再接短管；（3） 按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内，将盒、箱扶正，待水泥砂子浆凝固后，再接短管入盒、箱。（4） 组合钢模板、大模板混凝土墙预埋盒、箱：A. 在模板上打孔，用螺丝将盒、箱固定在模板上；拆模前及时将固定盒、箱的螺丝拆除。B. 利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。（5） 滑模板混凝土墙预埋盒、箱：A. 预留盒、箱孔洞，采取下盒套、箱套，然后待滑模板过后再拆除盒套或箱套，同时预埋盒或箱体。B. 用螺丝将盒、箱固定在扁铁上，然后将扁铁焊在钢筋上，或直接用穿筋盒固定在钢筋上，并根据墙厚度焊好支撑钢筋，使盒口平面与墙体平面平齐。（6） 顶板预埋灯头盒：A. 加气混凝土板、圆孔板预埋灯头盒。根据设计图标注出灯位的位置尺寸，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后用高标号水泥砂浆预埋牢固。B. 现浇混凝土楼板等，需要安装吊扇、花灯或吊装灯具超过3kg时，应预埋吊钩或螺栓，其吊挂力矩应保证承载要求和安全。C. 隔墙预埋开关盒、插座盒。如在砖墙泡沫混凝土墙等，剔槽前应在槽两边先弹线，槽的宽度及深度均应比管外径大，开槽宽度与深度以大于1.5倍管外径为宜。砖墙可用錾子沿槽内边进行剔槽；泡沫混凝土墙可用刀锯锯成槽的两边后，再剔成槽。D. 剔槽后应先预埋盒，再接管，管路每隔1m左右用镀锌铁丝固定好管路，最后抹灰并抹平齐。如为石膏圆孔板时，宜将管穿入板孔内并敷至盒或箱处。5、 暗敷管路1) 管路连接（1） 管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。（2） 管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位主尖以圆弧中心点为始点距两端300500mm处各加一个固定点。（3） 3管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。2) 管路暗敷设（1） 现浇混凝土墙板内管路暗敷设A. 管路应敷设在两层钢筋中间，管进盒、箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，待拆模后取出“管帽”再接管。B. 滑升模板敷设管路时，灯位管可先引至牛腿墙内，滑模过后支好顶板，再敷设管至灯位。（2） 现浇混凝土楼板管路暗敷设根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好的盒子，用机螺丝或钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。（3） 预制薄型混凝土模板管路暗敷设确定好灯头盒尺寸位置，先用电锤在板上面打孔，然后在板下面扩孔，孔大小应与盒子外口略大一些。利用高桩盒上安装好卡铁（轿杆）将端接头，内锁母把管固定在盒子孔处，并将高桩盒用水泥砂浆埋好，然后敷设管路。管路保护层应不小于80mm为宜。（4） 预制圆孔板内管路暗敷设电工应及时配合土建吊装圆孔板时，敷设管路。在吊装圆孔板时，及时找好灯位位置尺寸，打灯位盒孔，接着敷设管路。管子可以从圆孔板板孔内一端穿入至灯头盒处，将管固定在灯头盒上，然后将盒子用卡铁放好位置，同时用水泥砂浆固定好盒子。（5） 灰土层内管路暗敷设灰土层夯实后进行挖管路槽，接着敷设管路，然后在管路上面用混凝土砂浆埋护，厚度不宜小于80mm。3) 扫管穿带线对于现浇混凝土的结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。五、 质量标准1、 建筑电气工程施工现场的质量管理，除应符合现行国家标准建筑工程施工质量验收统一标准GB50300-2001的3.0.1规定外（以最新版本为准），尚应符合下列规定：1) 安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；2) 安装和调试用各类计量器具，应检定合格，使用时在有效期内。2、 主要设备、材料、成品和半成品进场验收导管应符合下列规定:1) 按批查验合格证；2) 外观检查：绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；3) 按制造标准现场抽样检测导管的管径、壁厚及均匀度。对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。3、 工序交接确认电线导管和电缆导管敷设应按以下程序进行：1) 室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认，才能埋设导管；2) 现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋和浇捣混凝土；3) 现浇混凝土墙体内的钢筋网片绑扎完成，门、窗等位置已放线，经检查确认，才能在墙体内配管：4) 被隐蔽的接线盒和导管在隐蔽前检查合格，才能隐蔽；5) 在梁、板、柱等部位明配管的导管套管、埋件、支架等检查合格，才能配管；6) 吊顶上的灯位及电气器具位置先放样，且与土建及各专业施工单位商定，才能在吊项内配管。六、 成品保护1、 剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或槽剔的过大、过宽，甚至影响土建结构质量。2、 管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，电工配合土建施工关系密切，在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。3、 在混凝土板、加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸孔洞。4、 配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤。七、 应注意的质量问题1、 保护层15mm管路有外露现象，应将管槽深度剔到1.5倍管外径的深度，并将管子固定好后用水泥砂浆保护并抹平灰层。2、 预埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象；盒、箱破口；座标超出允许偏差值。对于预埋盒、箱应先用线坠找正、座标正确再固定预埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平，盒子收口平整。3、 由于
