玉林某水厂供水管网施工组织设计.doc

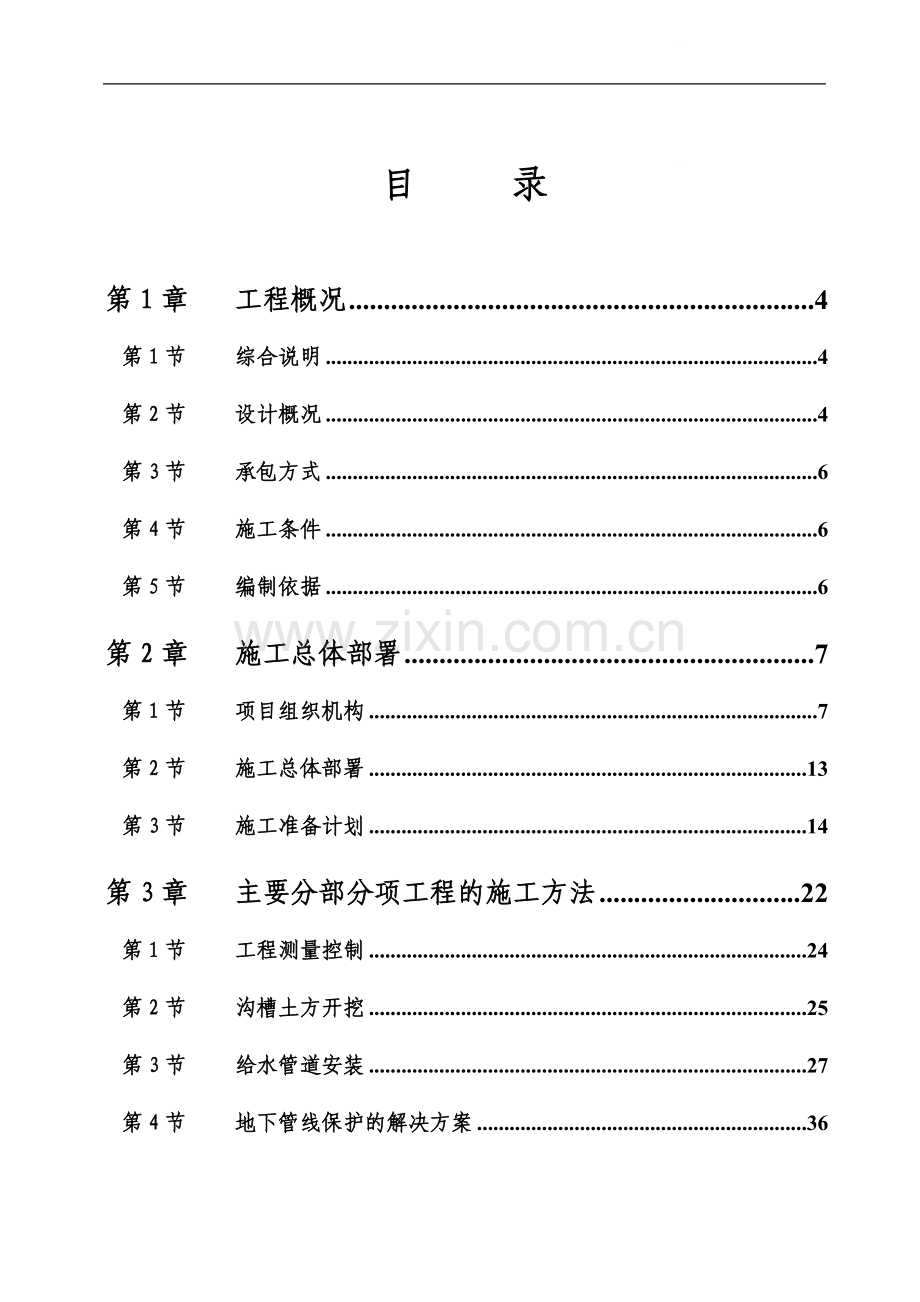

目 录第1章工程概况4第1节综合说明4第2节设计概况4第3节承包方式6第4节施工条件6第5节编制依据6第2章施工总体部署7第1节项目组织机构7第2节施工总体部署13第3节施工准备计划14第3章主要分部分项工程的施工方法22第1节工程测量控制24第2节沟槽土方开挖25第3节给水管道安装27第4节地下管线保护的解决方案36第5节与各方协调的解决方案38第4章施工平面布置43第5章施工进度计划和进度保证措施45第1节施工进度计划45第2节保证工期的具体措施47第6章主要机械、材料、劳动力和资金用量计划51第1节机械设用量计划51第2节劳动力用量计划52第3节材料用量计划54第4节资金用量计划55第7章工程质量保证措施57第1节管理目标57第2节保质的主要措施58第3节质量管理依据59第4节质量管理、监察体系59第5节质量保证措施61第6节成品保护措施65第8章安全生产、文明施工措施68第1节安全施工68第2节文明施工措施70第3节保护环境措施72第9章降低成本和节约措施78第10章技术资料的归档整理81第1章 工程概况第1节 综合说明工程名称：XX市城北水厂供水管网配套工程（A路、B路东段、B路C路、C路、D路、E公路、F北路、G大道、J北路）建筑地点：XX市市内招标人：XX市自来水公司 招标代理机构：XX城市建设工程咨询监理有限责任公司设计单位：中国市政工程东北设计研究院工期要求：180日历天质量要求：国家施工验收规范合格标准第2节 设计概况本工程为XX市城北水厂供水管网配套工程：包括A路施工区、B路东段施工区、B路C路施工区、C路施工区、D路施工区、E公路施工区、F北路施工区、G大道施工区和J北路施工区。1、本工程采用球墨铸铁管为主要，采用柔性胶圈接口；在特殊地段采用钢管，钢管材质采用Q235，采用焊接连接；每条焊缝连接完毕后均必须进行无损探伤检查，超声波检查必须达到100%，X光片抽样必须达到10%，检查结果必须达到II级。2、为防止敷设在野外的管道遭到破坏，埋入地下的部分管道回填后在管道正上方每隔100米设置标志桩，标志桩为C20预制砼桩，桩长600mm,截面为150mm*150mm,埋入地下400mm,桩内配48纵筋，6300箍筋，外露部分涂成蓝色。3、基坑开挖：原则上采用大开挖，土方不宜堆放在沟坡5m内的地方。施工时应根据现场情况进行组织设计。管道距构筑物较近时，宜采用钢板桩等方式加强支护，以防基坑塌方事故和损坏领近构筑物。4、地基处理：管道大部分落于较好的原状土层上，其地耐力大于120Kpa，直接以之为持力层，施工时超挖15CM用中粗砂夯实填平作为垫层。管道局部遇软弱地基（FK90KPA）时，应全部清除软土层，压入片石（粒径为25-30cm），接近管底30cm时，用水泥稳定石粉渣作垫层即可。管道遇软硬土层交替时，应作厚度为50cm的中粗砂褥性层过渡，要求中粗砂层密实，干密度大于16KN/m.5、管线长度：A路B路东段管径500-600mm为3570米；B路C路管径500mm为2563米；C路管径500mm为3560米；G大道管径1000mm为835米、管径200mm为150米；J北路管径1000mm为1546米、管径300mm为1448.5米；E公路管径400mm为919米、管径100-200mm为319米；D路管径500mm为2178.5米、管径300mm为1506.6米;F北路管径1000mm为871.3米、管径100-200mm为671米。第3节 承包方式包工包料（其中球墨铸铁管及胶圈由发包人供应）第4节 施工条件1、场地已具备开工条件。2、施工用水、用电由中标单位自行解决。第5节 编制依据1、本工程招标文件、设计图纸、答疑纪要；2、建设部第80号建设工程保修办法； 3、国家现行技术标准、施工及验收规范，工程质量评定标准及操作及操作规程；4、现场情况调查资料；5、以往相似工程的施工经验、施工技术技能等第2章 施工总体部署第1节 项目组织机构1、施工组织机构的建立我公司针对此工程严格实行“项目法”施工，由公司优秀的项目经理组建的项目经理部来负责此工程的具体施工管理。同时承诺：针对此工程项目，我公司推选的项目班子一律持证上岗、押证施工，并且该项目经理部仅负责此工程。实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。该项目经理部采用老、中、青相结合的方式，把老同志的丰富经验、中年同志的稳重干练、年轻同志的开拓进取精神有机结合，形成强有力的项目班子。其项目部主要人员均来自施工生产管理第一线的骨干力量，年富力强、精力充沛，而且个人素质高，专业技术水平强。2、施工组织机构框图施工组织管理机构框图如下页所示：XX市城北水厂供水管网配套工程（A东路、B路东段、B路C路、C路、D路、E公路、F北路、G大道、J北路）项目经理部项 目 经 理技术负责人工程部后勤部财务部质安部机材部技术部保安组核算组财务组安全组质量组测量组施工组材料组机械组资料组试验组技术组各施工班组后勤组施工组织管理机构框图主要管理人员资质、简历、业绩附后！3、施工组织机构的启动与高效（1）根据本工程各方面情况及特点，有针对性的组建项目班子，并且人选一旦经过甲、乙双方确认，全班人选将处于启动状态，未进场之前可根据设计要求积极为本工程做好开工前的准备工作（材料、机械、技术等准备工作与策划工作），并且以无条件满足本工程需要为前提，未经业主同意中途变换人选，我公司愿意接受建设单位的处罚。（2）根据项目经理部的工作实际，具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊、忙而有序地开展工作，从而较大幅度提高项目经理部的工作效率，有效促进管理整体实力强化，使项目经理部管理体系有更多的精力和时间来分析运筹各种复杂的管理局面，做到项目整体下活一盘棋，充分发挥每个棋子的作用，并且决策有的放矢，成竹在胸，不打无把握之仗、无准备之仗。（3）以已制定的各项目管理制度来指导、督促、规范每个管理人员的工作质量、效率。变“人管理人”“人盯人”为“制度管理人”，做到项目管理“有章可循，执法必严、违章必纠”，这样形成军令如山，赏罚分明的先进管理模式。（4）我公司项目管理向来将工程的社会效益看重于经济效益，将项目职业道德作为专项考核制度，并在项目管理中大力提倡和推广，我们将一如既往地实行这一制度，以赢得客户的信任及市场的回报。具体做法是把项目施工职业道德的具体含义，标准分解落实到项目每个管理人员和操作人头上并与他们的收入挂勾，形成了自觉抵制施工质量和材料质量上的以次充好、偷工减料、弄虚作假等不良行为的企业文化，施工质量做到业主与监理是否在场都一个样，让业主和用户放心享受精品工程的高品质使用价值。4、施工组织机构高效运作保障措施（1）组织强有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。（2）建立健全项目经理、工长、内业、材料、机械、劳资等岗位责任制，由工程领导小组定期对各专业进行考核。（3）强化激励与约束机制，制定业绩评比，奖罚办法，定时组织项目经理部管理人员人会议，检查工作质量。（4）建立工程领导小组现场办公制，每半月召开一次现场办公会，重点帮助解决项目的质量、进度、安全等难题，以确保质量为前提，带动项目各项工作的高效运转。（5）每天下午召开由项目经理主持的班后碰头会，对次日的工作进行协调安排。（6）质安、动力等部门及监理公司驻现场代表；项目部主要管理人员及分包单位主管参加，例会重点解决质量、进度、施工技术等难点。明确各项问题的解决办法及时间，并形成会议纪要。（7）用工管理，选派组织能力强，技术水平高，能打硬仗的作业队伍，树立连续作战的精神，确保工期的按时和提前完成。5、项目部的责任和权力5.1责任（1）贯彻执行国家及省、市、区的有关管理规定、制度。（2）对工期、质量、成本、安全、文明施工进行管理和控制，并确保总目标的实现。（3）严格控制工程质量，认真执行公司质量体系文件，优化施工组织设计，加强施工现场管理，积极开展“一活动，两创建”竞赛，搞好文明施工。（4）加强安全基础建设，配备安全监察人员，落实各项安全保障措施。（5）严肃财经纪律，加强成本控制。对项目需要的材料、机具、劳务、资金等生产要素进行合理配置和安排。（6）负责对关部门等外部关系的协调和处理。（7）负责做好项目上各层次的思想政治工作，充分发挥思想政治工作在项目上的导向激励作用。5.2权力（1）代表企业与建设单位（业主）和其他有关单位洽谈与本工程项目有关的生产经营业务，执行合同条款。（2）对工程项目的生产经营活动进行组织领导、指挥协调和监督管理。（3）编制工程项目重大技术方案和技术措施并实施。（4）在控制工程项目合同工期总目标的前提下，有权调整总体网络计划和阶段性实施计划。（5）根据工程项目的规模、特点、所在地区等具体情况，有权采购工程所需材料和设备。6、项目经理部管理机构职能6.1项目经理（1）贯彻质量方针和质量目标，领导本工程项目进行策划，制定项目质量目标和项目经理部管理职责，确保质量目标的实现；（2）负责组织各种资源完成本次项目施工合同，对工程质量、施工进度、安全文明施工状况予以控制；（3）负责对一般质量事故的调查、评审和处置；（4）领导技术人员完成质量记录和竣工文件的编制和移交，参加工程竣工验收交付工作，并对存在问题予以整修；（5）以企业法人委托人身份处理与工程项目有关的外部关系及签署有关合同等其它管理职权，对公司负责。6.2技术负责人（1）负责组织图纸会审、技术交底和质量计划的交底工作；（2）负责组织贯彻技术规程、规范和质量标准，认真贯彻实施各项管理制度和相关程序，对本项目人员违反操作规程和程序造成的质量问题负有领导责任；（3）负责文件和资料的管理工作，确保现场使用的文件均为有效版本，指导和检查生产过程的各种质量记录和统计技术应用工作，确保质量记录的完整性、准确性和可追溯性；（4）领导新技术、新材料、新工艺的开发应用和本项目的培训工作，指导项目，开展QC小组活动。6.3财务负责人（1）配合经营计划部做好工程变更或其它特殊情况而影响合同执行时的合同评审工作；（2）财务管理；（3）经营损益分析。6.4计划负责人（1）负责编制物资采购申请计划及项目分管物资的采购工作；（2）负责进场物资的验收，搬运，贮存，标识，保管保养，发放工作；（3）及时准向有关部门提交物资报表。6.5专业工程师（1）负责工程施工、工程质量和安全施工的控制；（2）负责对工人进行技能、安全、质量的教育和培训；（3）负责对特殊过程和关键工序的过程实施施工全过程的监控；（4）参加事故调查和分析，制定有关纠正和预防措施并跟踪实施验证；（5）负责施工过程的检查、验收和质量评定，并按时将质量检查结果报项目经理；第2节 施工总体部署1、施工区段及施工阶段划分本工程实行分区流水施工作业法。整个工程分成六个施工区：A路B路东段给水管线施工区；B路C路给水管线施工区；C路给水管线施工区；G大道、E公路和F北路给水管线施工区；J北路给水管线施工区；D路给水管线施工区。做到既处处开花，又不造成劳动力与机械设备的浪费。2、施工阶段划分根据本工程特点，将本工程分成以下六个施工阶段。第一阶段：施工准备。重点完成人、材、物进场，进行施工平面布置，充分做好开工前的各项准备工作，确保开工日期。第二阶段：沟槽开挖施工。第三阶段：垫层和基础处理。第四阶段：给水管道敷设施工。第五阶段：土方回填。第六阶段：清场、竣工。第3节 施工准备计划根据施工图、现场踏勘和有关施工规范，我司将充分发挥企业的施工经验和组织能力，做好前期工作，在整个施工过程中，加强管理，精心组织，开展合理的全面计划管理，解决好施工中出现的各种问题。确保高效、低耗、优质按期完成本工程。1、技术准备（1）认真学习施工图纸和有关的设计资料，深入领会设计意图，做好图纸会审准备工作，做好图纸会审记录，整理编辑“图纸会审纪要”，经各方会签、盖章后作为施工图的补充文件。（2）组织各工种的施工管理人员对本工程的有关图纸进行审查，掌握和了解图纸中的细节。（3）组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。（4）施工图深化部署:1）编制切实可行的施工组织设计，及时上报公司和监理部门审批，并做好分项工程的技术交底工作。2）各专业分别要编制预防质量通病的技术措施，以及施工作业计划。3）编制施工预算，并根据预算和进度计划编制材料供应计划，落实供货渠道。4）提前做好原材料的试验工作。5）做好整个工程的测量放线方案，进行测量仪器的检验，红线桩坐标的复测与核对，轴线控制桩的埋设与保护。6）填写开工报告，报业主、监理审批。2、生产准备（1）掌握气象资料，综合组织施工全过程的均衡施工，制定雨季、大风天气的施工措施。（2）根据施工总平面的安排，报建并搭设临时设施，安装垂直运输机械设备，并调试完毕，经公司动力部、质安部检查验收后才投入使用，整理好材料堆放场地。（3）搭设现场办公用房，施工临时设备、钢筋加工场、木工棚等施工及生活必须的设施。调查水电的供应能力，以便采取相应措施。（4）按施工平面布置图，接通水、电源，储备施工及消防用水，现场水电工根据方案要求，按安全操作规程敷设临时地下、地上水管和电线，将水、电送到各个用水用电施工地点，并做好现场排水工作。（5）修通现场临时运输道路，施工场地硬地化。各种施工机械设备安装就位，调试完毕。3、劳动组织准备根据签订的施工合同的要求，迅速组建符合本工程实际的施工管理机构，组织施工队伍进场施工。同时，为保证工程按设计要求的质量、计划规定的进度和低于合同造价的成本，安全、顺利地完成施工任务，针对施工管理工作复杂、困难的特点，建立一整套完善的施工管理制度，采用科学的管理方法，进行切实有效地工作，才能达到预期的目的。3.1施工机构的组建和人员的配备根据工程的具体情况及以往的施工经验，施工机构一般由生产系统、职能部门等系统组成。3.2建立健全各项管理制度（1）施工计划管理制度施工计划管理是施工管理工作的中心环节，一切其它管理工作都要围绕计划管理来开展。计划管理包括编制计划、实施计划、检查和调整计划等环节。由于施工受自然条件的影响大，其它客观情况的变化也难于准确预测，这就要求施工计划必须经过充分调查研究后制订，同时在执行过程中应随时检查，发现问题及时采取措施解决，必要时还应对计划进行调整修改，使之符合新的客观情况，保证计划的实现。（2）工程技术管理制度施工技术管理是对施工技术进行一系列组织、指挥、调节和控制等活动的管理。其主要内容包括：施工工艺管理，工程质量管理，施工技术措施计划，技术革新和技术改造，安全生产技术措施，技术文件管理等。要搞好各项技术管理工作，关键是建立并严格执行各种技术管理制度。有了健全的技术管理制度，又能认真执行，才能很好地发挥技术管理作用，圆满地完成技术管理的任务。1）技术责任制在一个技术工作系统里，对各级技术人员规定明确的职责范围，使其各负其责，把整个施工技术活动和谐地、有节奏地组织起来。根据我司的组织机构情况，制订分级技术责任制。上级技术负责人应履行向下级技术负责人进行技术交底和技术指导的职责，监督下级按施工图纸、施工规范和操作规程进行施工，处理下级请示的技术问题等责任。下级技术负责人应该接受上级技术负责人的技术指导和监督，执行自己所在技术岗位上的任务。各级技术负责人应负的责任，应根据组织机构和施工任务情况，明确规定在技术责任制中。2）技术交底制度工程开工前，为了使参与施工的人员及工人了解所承担的工程任务的技术特点、施工方法、施工程序、质量标准、安全措施等，必须实施技术交底制度，认真做好交底工作。技术交底不仅要针对技术干部，而且要把它交给所有从事施工的操作工人，从而提高他们自觉研究技术问题的积极性和主动性，为更好地完成施工任务和提高技术水平制造条件。技术交底按技术负责制的分工，分级进行。施工单位的技术总负责人，应将施工质量标准、施工方法、施工程序、进度要求、安全措施，各分部工程施工组织的分工和配合，主要施工机具的安排和调配等，连同整个工程的施工计划，向所属工程负责人及全体技术人员进行交底。工程技术负责人应将本队承担的工程项目，向所属组长及全体技术人员进行交底。班组技术负责人，应将本班组承担工程项目的施工方法、劳动组合、机具配备等，对全组工人进行交底。班组技术交底是技术交底制度的最重要环节，班组工人应在接受交底后进行讨论，目的是要使参加施工实际操作的所有人员，充分了解自己施工中应掌握的正确方法和应尽的具体责任，并对改进施工劳动组织和操作方法，以及提高工程质量和保证施工安全等方面提出合理化建议。因为工人是对施工操作最熟悉、经验最丰富的实践者，他们的意见和建议往往能切中要害，能提出和解决工程师考虑不到的问题，对完善施工计划能起到良好的促进作用。分级交底时，都应做好记录，作为检查施工技术执行情况和检查技术责任制的一项依据。（3）施工安全管理制度加强施工安全、劳动保护对工程的质量、成本和工期有重要意义，也是企业管理的一项基本原则。其基本任务是正确贯彻执行“安全为了生产，生产必须安全”和“预防为主”的方针。建立安全施工责任制，加强安全检查，开展安全教育，在保证安全施工的条件下，创优质工程。1）施工安全责任制施工工地应设安全工程师、班组应设脱产的安全检查员。各安全检查员应该负责本班组组成或单位工程施工的安全工作，督促和帮助操作人员遵守操作规程和各项安全施工制度。组织班前和班后的安全检查，一旦发现事故苗头应及时向工程管理人员报告，采取预防措施，防止事故的发生。2）安全教育、检查及事故处理安全教育是提高施工人员安全施工知识和预防作业时发生事故的重要手段。安全检查是预防各种事故发生的重要措施。发生工伤事故时应立即采取紧急措施，组织力量抢救，并将情况向有关方面报告。3）加强安全技术工作安全施工是一项技术性很强的工作，应根据工程作业的各种特点来制定安全规范、作业章程。4、物资准备物资准备的主要内容包括：(1)工程所需的管材、钢材、木材、砂石料和水泥等材料的准备。(2)施工工艺设备的准备。(3)其它各种大型机械设备、小型生产工具、小型配件等的准备。5、施工现场准备5.1现场调查（1）水源、施工用电根据现场施工场地环境情况，施工用水可以铺设供水管接驳安装独立水表，沿施工范围里程敷设，设立分支水龙头。5.2放样（1）放样的主要工作内容有中线及高程的复测，水准点的复查与增设，横断面的测量与绘制等。（2）恢复定线之前，要详细审核设计图纸，并将图纸中存在的问题或搞不清楚的问题认真地记录下来，以便在实地查验或组织会审时证实问题的真实性。（3）恢复定线的任务：对中心线控制桩进行复测与加密，对路线高程进行复测与增设水准点，横断面进行检验与补测，同时对设计问题提出改进方案。（4）恢复定线的工作程序：查验原有控制桩的存在情况现场验证原有控制桩的位置是否正确改正原有控制桩存在的错误可修正其误差加密中心线控制桩固定正确的中心线控制桩。（5）对所有的测量进行记录并整理所有资料，每段测量完成后，交给监理工程师。5.3临时交通便道工程在正式施工前，必须解决好场内外的交通运输问题。在工地布设临时交通便道应遵循下列原则：（1）以工程协调管理部门（如指挥部）为中心，道路以最短距离通往主体工程施工场所，并连接主干道路，使内外交通方便；（2）充分利用原有道路，对不满足使用要求的原有道路，应尽量在原有基础上改建，节约投资和施工准备时间；（3）因地制宜，就地取材，充分利用现场地形、地物。5.4工地临时用水工程线长、点多，一般不宜统一供电。工地附近有外部电网通过时，应尽量使用外电 ，没有或不能使用时，则考虑自行发电。5.5安全设施工程施工现场灭火条件差，除应加强管理外，还需设置必要的设施，特别是易燃、易爆物资储存仓库，要求采取有效措施，做好防范工作。工地、居住区要有消防设施，各种设施建筑布置必须符合有关规定。除此之外，工地内禁止非工作人员随便出入，并设有标志，必要时，可设置栅栏、铁丝网隔离危险区。设置施工标志，夜间需设警告标志及信号灯。第3章 主要分部分项工程的施工方法本工程给水管材采用球墨铸铁管为主要，采用柔性胶圈接口；在特殊地段采用钢管，钢管材质采用Q235，采用焊接连接；每条焊缝连接完毕后均必须进行无损探伤检查，超声波检查必须达到100%，X光片抽样必须达到10%，检查结果必须达到II级。开工前，项目部应组织技术人员认真学习技术规范图纸，并进行技术交底，强调施工全过程“六落实”的原则，即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机具设备、检测手段落实；对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实；各级人员的岗位职责落实；安全质量奖惩制度落实。根据工程地质情况和设计要求，管道施工采用开槽埋管的施工方法。施 工 测 量 沟 槽 开 挖 闸.门.井 砌 筑 管 道 基 础 管 道 安 装 地 基 处 理给水管试验、冲洗、消毒 回 填 合格施工流程图不合格第1节 工程测量控制1、首级导线点的复测先根据设计文件，按相同的导线形式和同等精度进行外业实地测量（如原有导线点被破坏，则相应增设），经微机内业平差计算后，提交相关资料报监理工程师审核，确定首级导线点的三维坐标数据，作为施工测量依据。2、地形的复测使用全站仪和微机内市政工程施工放样软件，依据首级导线点和设计里程中桩坐标，用极坐标法恢复各里程桩位，用三角高程法实测地面高程，用水准仪测横断面，提交纵横断面等相关资料报监理工程师审核，确定工作量。3、建立施工测量控制网线路测量以首级导线点控制，遇特殊地段或施工要求，则布设次级导线加密，以满足放样区域100m内能有效控制。4、测量标志保护及测量数据复测所有测量标志设置牢固可靠，且不受施工影响，在施工期间加强对测量控制点的保护，并定期复验各控制点，发现问题及时补测补设。5、线路施工放样放样原则为根据施工顺序逐层控制；放样方法为主要里程桩位采用全站仪极坐标法放样与校核，一般里程桩位采用普通经纬仪，直线路段用穿线法，曲线地段用切线支距法或偏角法放样与校核；高程用水准仪测设。给水管道设计标高要严格控制，特别对给水管网复测是否与图纸有出入，及时会知监理及设计单位。第2节 沟槽土方开挖沟槽开挖前必须做好原有管道（管线）的探测工作，主动同有关部门联系，对所施工部位进行管线调查，查清无地下管线通过，先用探测仪进行勘探，对仪器探测出有管线的部位或根据调查资料显示可能的管线的位置用人工开挖探槽进一步明确，槽深应比基深0.5米并且不小于2米，在开挖探槽时由人工用铁锹开挖，以免损伤管线，如有异常应停止并及时书面报告监理工程师，经处理方案批准后方可施工，确保不损坏管线。基坑开挖前用全站仪在原地面放出管道中轴线，根据水管的管径、埋深，土方开挖的坡度，管中线及基坑开挖横断面图要求确定沟槽开挖的宽度尺寸，画出地面破除线。管道一侧的工作面宽度管道结构的外侧宽度管道一侧的工作面宽度非金属管道金属管道D500400300500D10005004001000D15006006001500D3000800800沟槽开挖时，按每一井段在沟槽底每5米增设一中线桩，用全站仪在压倒坑端头上进行测设，控制管坑的轴线，并于中线桩上测设桩顶高程，用于控制平基面标高。采用机械施工大开挖占70%，辅以人工清底至设计高程，清底约占开挖量的30%，其余沟槽采用人工开挖。在施工过程，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时知会测量人员补测，以保证测量精确度。沿给水管纵向开挖，以机械挖土为主，人力挖土配合。开挖顺序由下游向上游推进。沟槽避免超挖、浸泡、扰动坑底，用片石、中砂填铺，支管开挖深度按给水标准图开挖，采用放坡形式进行开挖施工，挖至接近基底标高时，应保留15-30cm，土方不宜堆放在沟坡5米内的地方。当开挖沟槽遇到软弱、松散地层及紧靠行车路边、建筑物等，宜采用钢板桩和木板等方式加强支护，以防基坑塌方事故和损坏损坏邻近构筑物。开挖的土方外运方法拟采用边挖边装车运往业主指定的堆土地点，并根据施工现场实际情况将不运走的土方存放在预备堆放点临时堆放，留待沟槽回填。沟槽开挖后要切实做好防水措施，因整个施工期间将有台风季、雷雨季等；施工期间要及时排除管沟内积水，沟槽底采用单侧加宽，用木板分隔支护形成边沟排水，且每隔50-60m设一个集水井抽水。开挖沟槽时在管口对接位置扩大沟槽开挖面积，预留管口对接的工作空间，扩大标准位管两侧0.6m，管底部加深0.5m，管口对接完毕，管道对接部位底部回填石屑。沟槽开挖严格按设计要求及施工方案规定施工，沟槽清底符合标高后及时通知甲方监理及设计人员进行鉴定、验收。挖掘机应避免在砼公路上直接行，管沟范围内挖掘机行走采用20mm厚木板移动垫铺。当沟槽开挖遇石方及岩石地段，沟槽开挖应开挖到低于管底0.2m，换填中砂。浇水灌实或振实至管底设计高程，管道开挖遇到淤泥层时，应全部清除软土层，压入片石（粒径为25-30cm），接近管底30cm时，用水泥稳定石粉渣作垫层即可。并且按规定做好密实度的检测试验。密实度要求达到95以上，且做好自检记录，通知甲方监理进行现场鉴定验收，合格后方可进行管道吊装安装。第3节 给水管道安装1、基础处理管道大部分落于较好的原状土层上，其地耐力大于120Kpa，直接以之为持力层，施工时超挖15CM用中粗砂夯实填平作为垫层。管道局部遇软弱地基（FK90KPA）时，应全部清除软土层，压入片石（粒径为25-30cm），接近管底30cm时，用水泥稳定石粉渣作垫层即可。管道遇软硬土层交替时，应作厚度为50cm的中粗砂褥性层过渡，要求中粗砂层密实，干密度大于16KN/m.2、管道安装在处理好的地基上安管给水管，应检查基础顶面高程是否符合设计要求的数值。管道安装所用的球墨铸铁管，必须符合管材质量标准，管材外观检查时，管身不得漏水，不得有裂纹，管口不得有残缺。若有裂纹的管子，应进行处理，若裂纹发生在插口处时，应将有裂纹管段截去后方可使用。承口内表面和插口外表面应光滑、轮廓清晰，不得有沟槽、凸脊等影响接口的密封性的缺陷。下管方式：小管径采用人工大绳法，大管径管材用吊车法。下管前清理平基杂物，平基面清理干净后由测量人员弹出管道中线，并复测平基面的标高。用坡度板中线法控制安管的中心位置和管内底高程。在坡度板上的中心钉和高程板上的高程钉，挂中心线和高程线。根据给定的高程下返数值，在高程尺杆上量好尺寸，画好记号。安管时，将高程线绷紧，把高程尺杆下脚放进管内底部，当尺杆上的记号与高程线吻合时，即表示安管高程正确。在安管管头上方所挂中心线上，挂垂球，使管径中心与垂线对正。管安稳后，应用干净的卵石或碎石，将管体卡牢，避免碰撞移位或滚动伤人。管的对线校正，以每一个井段为一个单位进行校正。对线方法：将管道中线平行移出管半径外5cm，联结后将之挂高1/2管径处，即成与管线平行的边线，以此边线对每节管进行校正。全井段校正经复核无误后用事先砼垫垫稳。钢管安装前应进行清洁，并吹干或擦干，除去油渍及清洗，表面有机械损伤时，必须加以修整，保持光滑，并进行酸洗处理；吊装用钢丝绳，卡扣不得与管道直接接触，应用橡胶或石棉等制品予以隔离；钢管安装后，严禁损伤管道。3、橡胶圈连接和焊接连接（1）橡胶圈连接：1）连接前，应先检查橡胶圈是否配套完好，确认胶圈安放位置及插口应插入承口的深度。2）接口作业时，应先将承口（或插口）的内（或外）工作面用棉纱清理干净，不得有泥土等杂物，并再承口内工作面涂上润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。3）插口撤入承口时，小口径管可用人力，可在管端部设置木档板，用撬棍将安装的管材沿着对准的轴线徐插入承口内，逐节依次安装，公称直径大于DN400的管道，可用缆绳系隹管材用力搬葫芦等提力工具安装。严禁采用施工机械强行推顶管子插入承口。4）涂润滑剂，向管子插口工作面和胶圈内表面刷水，擦上肥皂。5）将安装的管子插口端锥面插入胶圈内，稍微顶紧后找正，再将管子垫稳。6）安装安管器，一般先用钢箍或钢丝绳捆住管子然后安装，安装器有电动、液压汽动，出力在50KW以下，最大不超过100KW。7）插入。管子经调整对正后缓慢启动安管器，使管子顺着圆管均匀地进入并随时检查胶圈不得被卷入，直至承口端的安装线齐平为止。8）检查接口。检查插入深度、胶圈位置（不得离位或扭曲）是否正确，如有问题，必须拔出校正。9）推进、压紧。根据管子规格和施工现场重要条件选择方法。小管可用撬棍直接撬入，也可用千斤顶顶入，用锤敲入（锤击时必须垫好管子防止将管子砸坏）。中、大管一般通过钢丝绳用倒链拉入，或用卷扬机、吊车、推土机、挖沟机等拉入。（2）焊接连接:1）管子、管件组对后，先施定位焊，一般分上下左右四处定位焊，但最少不应少于三处，定位焊的工艺指施及焊缝材料应与正式焊接一致，定位焊长度一般位10-15mm，高度位2-4mm，且不应超过管壁厚的2/3。定位焊时，如发现焊肉有裂纹等缺陷，应及时处理。2）管子、管件组对，定位焊好并经检查坍塌焊接，焊接时应垫牢、固定、不得将管子悬接速度。3）电弧进行多层焊接时，焊缝内堆焊的各层，其引焊和熄弧的地方彼此不应重合、焊缝的第一层应呈凹面，并保证把焊缝根部全部焊透；中间各层要把两焊接的边缘全部结合好，最后一层应把焊缝全部填满，并保证自焊缝过渡到母材应平缓。4、井室砌筑井室用灰砂砖砌筑在整体水泥混凝土基础上。井室内的流槽砌砖按设计及规范要求砌筑流槽，交错插入井墙，使井墙与流槽形成整体。不应先砌井墙，然后再堆砌流槽，造成流槽与井墙分离。流槽应砌（砖）、抹（面）成与上下游管径相同的半圆弧形，不应无流槽，也不应砌成梯形或矩形。同时，流槽过水断面不应小于上游和下游管径的过井断面。井底坡度和高程应符合设计要求。圆井的砌筑，应掌握井墙竖直度和圆顺度；掌握井室几何尺寸不超质量标准；砌筑砂浆应饱满（包括竖缝）。砌收口时，每收进一层，变化一个直径，为了保证每层直径准确，将每一块砖收进尺寸要均匀，每层缩小后直径圆都要保质圆润、美观。收口部分容易出现竖向通缝或鱼鳞缝，应打制六分砖块，以满足错缝要求，不使出现通缝或鱼鳞缝。收口收进部分的竖缝，为防止形成空缝，应在砌块时，在砖的接砌一侧面挑上灰浆，将竖缝推挤严密，勾缝时再进一步填严抹平，保证收口部分的砖层能结合成整体受力。盖板的预制加工或采购，要控制配筋量和配筋的合理性，要控制钢筋网片垫块高度和密度，以保证各层厚度，不露筋；控制底模平整度，以保证板底光洁、平整、直顺、无安装板差；控制井室盖板的人孔圆润、规矩，以保证井筒砌砖易接顺、圆润美观。水泥砂浆抹面要掌握厚度、均匀、平整、密实。抹完后要封闭井口，以保持井室湿润养护，不使抹面造成裂缝、空鼓。安装井盖前，应将井墙顶面用水冲刷干净，铺砂浆使井圈与路面找平。路面有明显纵、横坡的，应与纵、横坡找平。5、管道压力及渗水试验给水管道水压及渗水试验原则上分段进行，分段长度根据具体情况及上部结构的施工要求而定，以使开挖管沟能尽早回填，确保上部结构的施工进度。管道试压分段长度最长不得超过1Km，试压堵板采用钢板加肋与管壁进行焊接，支撑视具体情况分别采用钢结构，千斤顶或砼支墩等形式。管道试压、渗水量试验符合要求后即进行填土作业。6、沟槽回填（1）沟槽回填应在管道隐蔽工程验收合格后进行，位于机动车道采用石粉渣回填至管顶500mm,回填时沟槽内应无积水，不得回填淤泥，腐植土及有机物质，应按GB50268-97给水排水管道施工及验收规范进行施工。管道两侧胸腔部分密实度不应低于95%，管顶以上50cm密实度不应低于90%。复土时槽内、槽底杂物（草包、横板及支撑设备等）清除干净。（2）不得将土直接卸在管道接口上，回填应分层填筑，并用工具夯实，夯实厚度为20cm，管道两侧应分层，对称同时回填夯实，不得单侧回填，以免管道移位。（3）闸阀井四周及碾压不到之处，应采用夯实工具补夯。（4）采用钢板桩支撑拔除后应立即回填石屑（辅以水冲），以防因土体下沉。（5）回填质量按各部位相应的密实度要求进行控制，按规范规定及时做好密实度的测试，质量应符合给排水管道工程施工及验收规范（GB50268-97）7、施工注意事项 （1）管及管件应采用兜身吊带或专用工具起吊，装卸时轻装轻放，运输时应垫稳、绑牢，不得相互撞击。（2）管线施工时必须安排好施工顺序，作好协调配合工作，先下后上，避免遗漏和返工，造成损失。（3）管线施工还土密实及填筑密实度必须达到设计要求和技术标准。（4）井盖按要求采购后用汽车运输至安装场地进行安装。（5）因交通条件，施工环境或施工操作的需要，基坑两侧不能堆土时，应在适当的地点另选堆土位置，并做到随挖随运。对挖出的残渣、烂泥、淤泥应立即用车运走，以免阻占施工场地和城市容貌，影响现场文明施工。8、确保工程进度及质量的措施该工程工期短，质量要求高，为了配合好道路施工队搞好整个工程的施工，确保工程质量合格。我们在人员配备，组织施工上也采取了相应的措施。（1）充分做好施工前的准备工作，把该工程做为重点工程，选拔精兵良将，挑选技术熟练施工经验丰富的人员安装管道。从人员安排、机具配备到材料供应等各个环节严格把关，备足备好，为顺利完成该工程任务奠定良好的基础。（2）针对管道施工呈不均衡作业，窝工赶工的情况，将普工、管工、油化工、电焊工及机具分为3组分工合作，同时作业，确保道路施工不受影响。（3）采取赶上措施，分段承包，把任务分配到班组，责任到人，保质保量完成工程任务。（4）严把质量关，设专职质检员。从原材料检查验收，到各工序质量的控制层层把关。遵守施工技术规范及图纸要求，做到自检、互检、专检，发现质量问题及时处理。（5）考虑到雨水和地下水对施工的影响，配备潜水泵4台，为工程顺利进展创造条件。9、给水管道安装质量控制体系学习图纸和技术说明、测量放线、管道
