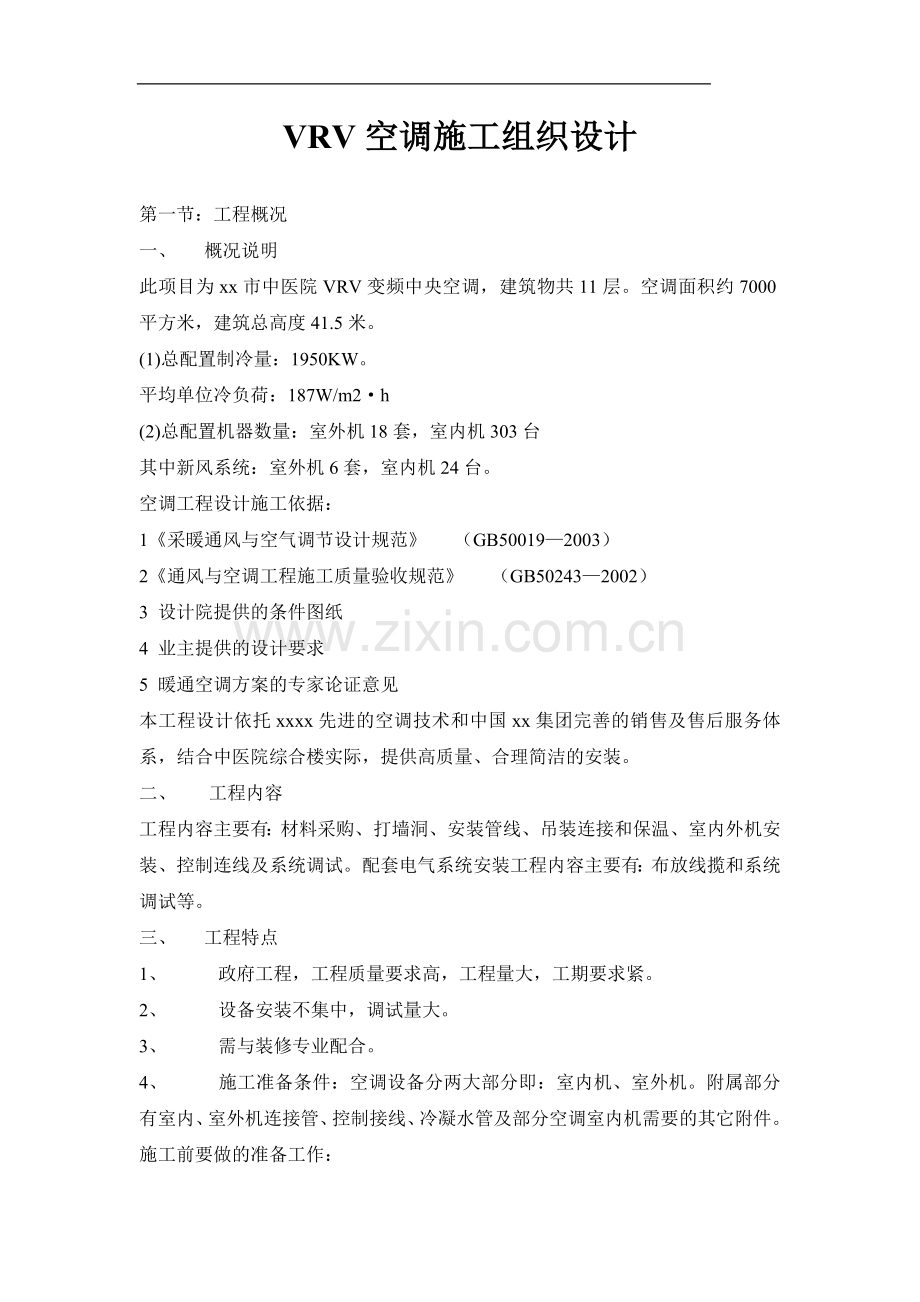

VRV空调施工组织设计第一节：工程概况一、 概况说明此项目为xx市中医院VRV变频中央空调，建筑物共11层。空调面积约7000平方米，建筑总高度41.5米。(1)总配置制冷量：1950KW。平均单位冷负荷：187W/m2h(2)总配置机器数量：室外机18套，室内机303台其中新风系统：室外机6套，室内机24台。空调工程设计施工依据：1采暖通风与空气调节设计规范 （GB500192003）2通风与空调工程施工质量验收规范 （GB502432002）3 设计院提供的条件图纸4 业主提供的设计要求5 暖通空调方案的专家论证意见本工程设计依托xxxx先进的空调技术和中国xx集团完善的销售及售后服务体系，结合中医院综合楼实际，提供高质量、合理简洁的安装。二、 工程内容工程内容主要有：材料采购、打墙洞、安装管线、吊装连接和保温、室内外机安装、控制连线及系统调试。配套电气系统安装工程内容主要有：布放线揽和系统调试等。三、 工程特点1、 政府工程，工程质量要求高，工程量大，工期要求紧。2、 设备安装不集中，调试量大。3、 需与装修专业配合。4、 施工准备条件：空调设备分两大部分即：室内机、室外机。附属部分有室内、室外机连接管、控制接线、冷凝水管及部分空调室内机需要的其它附件。施工前要做的准备工作：（1）熟悉图纸；（2）采购材料；（3）准备机具；（4）组织施工人员；（5）核查现场土建结构情况；（6）学习有关的操作规程及质量验收标准；（7）由技术人员向技术班组进行全面交底；（8）加强安全管理，消除事故隐患，贯彻xx空调“6S”内容，强调“一切工作以安全为前提”的工作理念。其它专业需配合的地方：（1）室内外机的连接管道洞由土建施工；（2）室内装饰专业应视室内机位置留出设备的进出风口和设备检修孔；（3）冷媒管没有坡度及高度限制，配管施工可让位于其它专业；（4）冷凝管有坡度要求，需要与其它专业协调统一安排。第二节：主要施工方法及技术要求一、 安装工程总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、墙上打洞、开槽、线槽安装、电线、焊接安装主管线、支托架安装、主管线保温分歧管焊接、主管线焊接、凝结水管线安装、管线保温、电力线敷设室内机固定及接口、室外机支架固定及接口管道系统的吹污、试压、凝结水管试漏、系统抽真空、系统充氟试机调试、运行系统最后整理、验收二、 安装要点及技术要求：1、 打洞及处理：核准应开洞孔的位置及尺寸，无误后在要打洞的 墙板上标出所开洞孔的大小，征得业主和现场监理同意后进行打孔作业。管线过墙洞，采用电锤打孔，若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。孔的大小大于穿过管线（含保温层）外径，吊装室内机及支托架固定采用膨胀螺栓。管线穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出20mm，管道与套管得空隙应用隔热或其它不燃材料填塞，不得将套管作为管道支撑。2、 室内机的安装：步骤：决定室内机的位置 画线标位 打膨胀螺栓 装室内机3、 冷媒配管（1）步骤：支架或吊杆制作 按图纸要求配管 焊接吹净 试漏 干燥 保温（2）冷媒配管应严守配管三原则：干燥、清洁、气密性。首先是防止安装前铜管内有水分进入，配管后要吹净和真空干燥。施工时应注意管内清理；焊接时采用氮气置换焊，最后吹净。气密性试验一是保证焊接质量和喇叭口连接质量，二才是最后的气密性试验。（3）替换氮气的方法：根据海尔的要求冷媒管焊接时必须采用氮气保护，焊接时把微压（35kg/cm2）氮气充入正在钎焊的管道内，以有效防止管内氧化皮的产生。（4）冷媒管封盖：冷媒管的包扎十分重要，以防止水分、赃物、灰尘等进入管内。冷媒管穿墙一定要将管头包扎严密。暂时不连接的已安装好的管子要把管口包扎好。（5）冷媒管吹净：冷媒管吹净是一种把管内废物清除出去的最好方法，具体方法是将氮气瓶压力调节阀与室外机的充气口连接好，将所有室内机的接口用盲塞堵好保留。一台室内机接口作为排污口，用手持绝缘材料抵住管口，调节压力阀5kg/cm2向管内充气，至手抵不住时快速释放绝缘物，赃物及水分即随着氮气一起被排除。这样循环进行若干次直至无污物十分排除为止（每台室内机都要做）。对所有液管和气管均按此方法作吹净处理。（6）冷媒管钎焊：61、冷媒管钎焊钎的准备：保证钎焊条的质量标准，作好焊接设备的准备，铜管切口表面要平整，不得有毛刺、回凸等缺陷，缺口平面允许倾斜，偏差为管子直径的1%。62 冷媒管钎焊应采用磷铜焊条或银焊条，焊接温度为7000C-8450C，钎焊工作宜向下或水平侧向进行，尽可能避免仰焊，接头的分支口一定要保持水平。63水平管（铜管）支撑物间隔标准如下：标称20以下25-40间隔（m）101.5注意：铜管不能用金属支托架夹紧，应在自然状态下，通过保温层托住铜管，以防冷桥产生。6.4施焊人员应具备必要的资格证明，才能上岗。（7）直径小于19.05mm的铜管一律采用现场煨制。热弯或冷弯须使用专用弯制工具。椭圆率不应大于8%，并列安装配管其弯曲半径应相同，间距，坡向，倾斜应一致。大于19.05mm的铜管应采用冲压弯头。（8）扩口连接冷媒管与室内机连接采用喇叭口连接，因此要注意喇叭口的扩展质量，其中承口的扩口深度不应小于管径，扩口方向应迎冷媒流向，切管采用切割刀，扩口和琐紧螺母时在扩口的内表面上涂少许冷冻油，扩口尺寸和螺母扭力如下表：标称直径管外径（mm）铜管扩口尺寸（mm）扭距（kg-cm）1/46.49.1-9.5144-1763/89.512.2-12.8333-4071/812.715.6-16.2504-6165/815.918.8-19.4530-7703/419.0523.1-23.7990-12104、 所以冷媒管保温管一定要包扎带包扎，过墙处要作铁皮套管，过楼板时要用套管。5、 冷凝水管的安装：冷凝水管采用PPR(PVC)工程塑料管( 按设计要求)：（1）步骤：连接水管 检查水泄露 绝热（2）管道安装前必须将管内的污物及锈蚀清洁干净，安装停顿期间对管道开口应采用封闭保护措施。（3）冷凝水管的水平管应坡向排水口坡度尽可能做到1/100，实在困难时也要保证3/1000以上。（4）室内机与冷凝水管之间作软连接，且室内机冷凝水排放应先抬高于冷凝水管后，在连接干管。冷凝水系统的渗漏试验可采用充水试验，无渗漏为合格。（5）管道安装后应进行系统（氮气）吹净，系统清洁后方可去与空调设备连接。6、 控制线和电源线作业：控制线全部沿冷媒管捆扎敷设，室内控制器部分穿管暗敷设，禁止电源线和控制线捆绑在一起，当电源线与控制线平行走时，应保证其在300mm以上的距离防止干扰。7、 绝热工作：绝热工作需要按设计要求选材施工时先把保温套管穿好，留出焊接口处，最后处理焊口。施工时绝对禁止绝热层断段现象，保温套管搭接处一定要用胶带捆扎好。8、 室内机安装：8.1室外机设备开箱检查，检查情况填入设备开箱检查纪录表。8.2 室外机设备的搬运或吊装；8.3室外机以槽钢作基础，禁止四角支撑，用纵向支撑或四周支撑。室外机之间、室外机与建筑物之间应符合相应的技术规定。9、气密性试验：（1）作业顺序： 配管完工氮气加压检查压力是否有下降合格（2）试验人员的组织与分工。（3）要领：冷媒管加压须用干燥的氮气，慢慢加压试验：第一阶段：3.0kg/cm2 加压3分钟以上第二阶段：15kg/cm2 加压3分钟以上第三阶段：28kg/cm2 加压3分钟以上（注意压力不能超过28kg/cm2）观察压力是否下降，若无下降即为合格，但温度变化会引起压力变化温度每变化1，压力会有0.15 kg/cm2的变化,故应修正。检查有无泄露可采用手感、听感、肥皂水检漏。氮气试压完成后将氮气放至3 kg/cm2后加R22至压力5 kg/cm2用电子检漏仪检漏。（4）试验过程必须填写气密性试验记录（记录填写文字清晰、数据真实）。10、真空干燥：（1）氮气试压合格后要对系统进行真空干燥，真空干燥应达到质量要求。（2）真空干燥要选用旋转式真空泵（排气量401/min），使用前先检查真空泵的抽真空能力须达到-755mmHg方可进行。（3）按下列顺序：接上真空表将真空泵运转2小时以上（真空度应在-755mmHG以上），如达不到-755mmHG应继续抽1小时，如仍达不到应检查有无泄露处。达到-755mmHG后，即停置1小时，以真空表不上升为合格。如上升，表明系统内有水分或有漏气口，应继续处理。真空试验合格后，按计算的冷媒管量加注，并打开阀门（注意抽真空时应从气管和液管两侧进行）。（4）特殊情况下，可采用特殊真空干燥法。（5）将以上试验情况记录入相关表格。11、 制冷剂的加注：按规程计算另行加注。12、 试机调试12.1 试机工作应在系统吹污、气密性试验、抽真空、充注氟利昂等项工作，完成并达到要求、各项记录齐全并经过主管人员核实签字后进行。12.2 因设备台数较多，调试时要每台进行调试和测试并将调试纪录交发包单位。12.3 每台试机前首先检查设备紧固件是否拧紧，仪表和电气设备应调试合格。12.4 每台试机连续运转达到8小时为合格。13、 竣工验收与交工验收：13.1 竣工验收前应具备的文件；13.2 外观检查；13.3 联合试运转；13.4 在综合效能试验测定与调整后，各项指标满足设计要求时进行交工验收。三、 工程保护及方法要保证冷媒管内绝对干净、无杂质、无水分。解决的方法是：（1）选材要严格。（2）19.05以下的铜管采用整绑购买，尽量减少焊口。（3）绝对保证使用氮气保护焊。（4）吹污要达到要求，（5）抽真空要达到要求。（6）加入系统内的氟利昂冷媒采用美国杜邦或法国阿托。四、 工程保护及方法内容主要是室内、外机。1、 室内机在安装好后，由于装饰较脏，要进行塑料布包扎防护，室外机要先吊装后拆箱就位。2、 所有管线在未连接室内、外机前一律采用扎口保护。3、 为保护室内墙面及地板清洁，安装人员进行室内施工时，必须穿干净的鞋套，在没戴手套时，手尽量不接触墙面。安装完毕后，责任人员应使用清洁的软布将室内的地板，墙面，内机等全部擦拭干净。第三节：施工总进度计划一、 根据发标方要求和实际工作情况,合理组织施工并保证工期二、 工程进度保证和控制措施1、 准备工作从现在开始。从我们公司的合格供应商名册中，按照工程所需要材料，作好采购调查工作。对工程安装用工具、仪器等进行核查。联系设备供应商，下发供货通知单。2、 选用精干的项目管理人员和施工人员。要求技术过硬，能吃苦实干且认真负责的工程队伍进驻工地施工，同时保证充足的备用人员以满足抢工需要。3、 做好施工人员的思想工作和后勤服务，坚决听从招标方和现场监理的管理，作到优质服务。4、 严格按标准和规范组织施工，保证工程质量。 5、 实施各工种交叉作业，必要时延长工作时间。6、 接到中标通知并签立合同书生效后，立即组织设备供货。在设备到货前，全部完成冷媒管道安装、电气线路敷设等前期工作。三、 根据工期要求我们排出施工形象进度计划表，见附表一。第四节：主要施工组织及劳动力计划一、 施工时各班组要相互配合，人员相互调配。二、 为保证该项目顺利进行，设项目负责人一名，技术负责人一名，安全负责人一名。项目负责人负责整个工程的施工管理（工程进度、工程质量、 组织协调、人力调配），技术负责人全面负责技术管理，并独立行使质量否决权，安全负责人对施工现场安全具有安全生产否决权。第五节：施工材料的组织和质量要求本工程所购材料必须符合技术要求及图纸设计要求。一、 原材料质量保证措施： 铜管选用国内名牌厂家生产的公制无硫紫铜管。 冷凝水管采用PPR(PVC)( 按设计要求)工程塑料管。 所有控制线要求全部采用2*0.75mm2双芯屏蔽线。 保温材料采用=12mm厚橡塑发泡保温套或=25mm离心玻璃棉（PPR管）。( 按设计要求) 所加冷媒采用进口产品。6. 其他钢材类应按国标要求选用优质材料。二、 施工材料的采购：施工用材料统一采购，专人负责，明确供货渠道，作好详细记录，保存全部材料质量证明。第六节：质量保证措施 一、 建立健全工程质量保证体系，严格控制施工过程的各个环节。二、 项目建设中有关技术、质检人员、公司质量部门将定期和不定期对工程质量进行检查。三、 做好各种原材料、半成品及设备等进场前的质量检查工作，把好质量关，不合格的材料一律不准使用。四、 抓好“三检”制度，即“自检、专检、交接检”。质检员要跟踪检查，发现问题及时整改，将问题消灭在萌芽，做好工序交接制度。五、 抓好四个质量控制阶段：施工准备、施工、调试与运行、验收阶段，即全过程的质量环节。最终保证整个工程为优良工程。 第七节：安全技术和消防保卫措施安全生产工作，应严肃法规落实责任，消灭违章，强化管理为中心，确保人身和财产安全。一、 参加该工程的人员，必须坚持安全第一，预防为主的方针，层层建立责任制。二、 进入现场必须严格遵守现场的各项规章制度，项目经理对施工人员要做好工程介绍和现场安全教育，进行现场必须带好安全帽。三、 2米以上高空作业需支架手架，使用前必须认真检查有无危险现象，有无探头板，施工周围应及时清理障碍物，防止钉子扎脚或其它的工伤现象发生。四、 工地点及附近的孔洞必须加盖牢固，管道竖井及其预留钢筋按需要孔径切割开洞，同时防止人员高空坠落和物体坠落造成伤人事故。五、 临时用电必须符合安全用电100条规定，凡手持电动工具的使用必须通过符全安全规定的漏电保护装置，施工照明用电必须用36V低电压，潮湿地点作业穿绝缘胶鞋。六、 施工队伍要查隐患、查漏洞、查麻痹思想，要经常不断的进行安全教育。七、 施工人员应自觉遵守出入制度，出入现场主动出示或佩带证件。八、 建立健全消防组织，严格执行现场用火制度。电气焊用火前应办理用火手续，具有足够的消防用具。同时电气焊工要经常检查电气焊工具是否漏电，以防易燃易爆等不安全因素的产生。遇五级以上风时禁止使用明火作业。九、 施工中对乙炔、氧气管道不得任意撤去或拆除，用火时应远离乙炔氧气管道。十、 材料仓库配备足够的消防器材。十一、 施工人员要严格执行消防制度要求。第八节：其它措施一、 冬（雨）季施工措施1、 进入现场的设备、材料必须避免放在低洼处，要垫高。2、 设备预留孔洞应做防雨措施。3、 施工应做好放火、防滑、防冻、防风、防煤气中毒的工作。4、 室外工程应在雨季前作处安排，尽量避免在不利条件下施工。二、现场文明施工管理措施1、现场文明施工管理，必须执行上级颁发的有关规定，施工现场要有各负责人主抓，施工员分工负责，施工现场有一人管文明施工。2、地点周围要做整洁，干活脚下清，活完料尽、剔凿、保温完后要随时清理干净，将废料倒在指定地点。3、上道工序必须为下道工序创造良好的条件，主动做好配备工作。4、现场堆放的成品，材料要整齐，以免影响景观。三、成品及设备部件的保护措施1、施工人员要认真遵守现场成品保护制度，注意保护建筑内的装修，成品设备、家具以及设备设施。2、设备开箱检查后对易丢、易损件应制定专人负责入座，妥善保养、分泌器、摇控器等在安装前不要拆包装。设备搬运时明露在外的表面应防止碰撞。3、空调机组设备吊装，应编制吊装及运输方案，在吊装时按产品吊装点吊装，专业公司和施工队伍有关人员参加。四、 现场材料供应和管理措施：1、 有与工程相适应的场地、仓库，以利于堆放、储备。2、 现场的设备、材料、加工件派专业人员负责按施工进度、计划编制进行收、看、发的工作。3、 库内场内的各种材料分规格、型号摆放整齐。4、 加强对施工班组、料具的管理，防止材料和零部件的丢失，废料脚料及时收回。五、 降低成本技术措施施工人员必须充分熟悉工程的特点，施工范围、工艺流程，复核标示尺寸、设置位置等，充分做好施工准备，在保证质量的前提下，努力降低成本、增加效益。1、 合理安排施工进度作业计划，均衡安排劳动力，防止窝工现象。2、 合理安排施工顺序，搞好协调，杜绝不必要的返工现象。严把质量关，精心操作、合理用料、降低成本。提高利用率，做到省力、省材、省时。第九节：调试整理及验收调试整理内容包括： 室外机整理，管线整理，包扎、保护、编号等； 开机调试：依据三菱重工海尔空调技术手册及相应的调试记录书和交接验收报告单。 为业主培训管理人员；整理竣工资料、交发包单位。办理工程结算。
