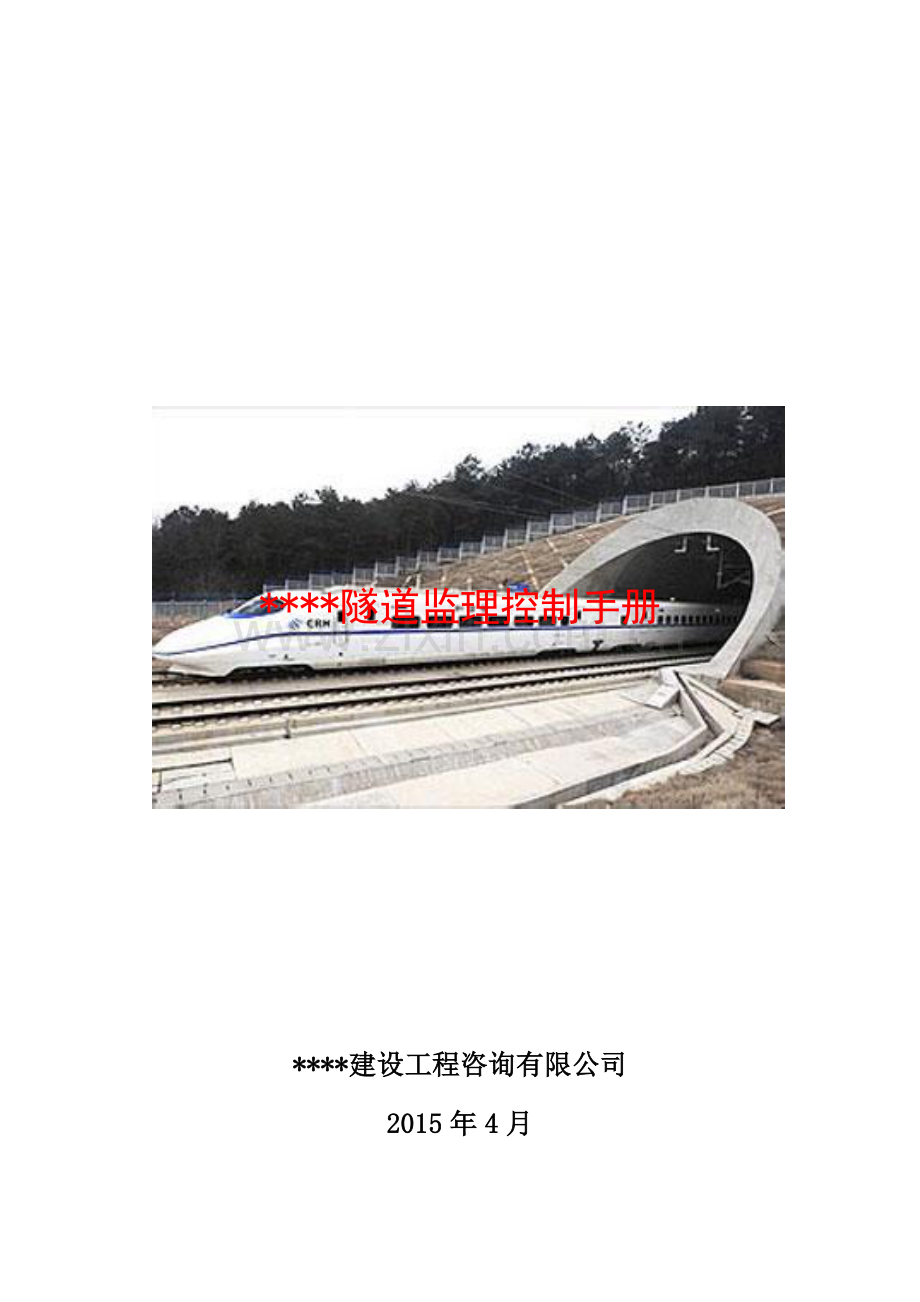

****隧道监理控制手册

****建设工程咨询有限公司

2015年4月

****隧道工程简介

****隧道位于江西省****县境内，最大埋深约为450m。隧道进口采用倒切开孔式缓冲结构洞门，洞门里程为DK319+342.4；出口采用斜切开孔式缓冲结构，洞门里程为DK329+687.5。隧道全长10345.1m，属控制性重点隧道工程。
隧道内纵坡为人字坡，进口里程DK319+342.4～DK324+830段为3‰上坡；DK324+830～DK329+687.5段为3‰下坡。隧道进出口内轨顶面标高分别为261.504m、263.356m。
隧道进口段位于右偏曲线上，左线曲线半径R=9000m,右线曲线半径R=8995m，隧道内曲线长1650.81m；隧道其余地段均位于直线上。
隧道围岩级别为：Ⅴ级围岩1250.1m（12.08％），Ⅳ级围岩2580m（24.94％），Ⅲ级围岩4185m（40.45％）Ⅱ级围岩2330m（22.53％）。
本隧道设置斜井1座：里溪斜井，斜井井口位于DK323+760线路左侧792m处的沟谷,与隧道正洞交于DK323+600，斜井长810m，与线路平面小里程方向夹角为101°，综合坡度9.9%。
****隧道双线净空断面宽12.6m，高8.78m。

前 言
为了有效加强现场质量安全监理工作，使现场监理人员更好的掌握工程质量安全监控重点，在昌九公司副总工程师兼安质部部长丁国荣同志的亲自指导下，监理部组织相关人员编制了《****隧道监理质量控制手册》。
本质量控制手册主要依据****隧道设计文件、高速铁路隧道工程施工质量验收标准、铁路隧道工程施工安全技术规程以及铁总、中国中铁、南昌路局、昌九城际铁路公司关于隧道施工的指导性文件编制。本手册为能使现场监理人员易于学习、方便操作分为三部分组成：第一部分****隧道基础数据列表篇、第二部分****隧道施工控制篇、第三部分隧道施工文件汇总篇。第一部分及第三部分单独汇编为****隧道监理工作手册，以工具书形式方便现场监理查阅。第二部分汇编成卡片形式由现场三个监理组分别使用。
本手册编制仓促，水平有限，加之隧道施工情况变化复杂，对于现场施工、检查验收来说都有很大的工作难度。在使用本检查验收手册过程中，如发现需补充及修改之处，共同商讨解决。

第一部分:****隧道基础数据列表汇总篇

****隧道衬砌类型及支护参数
****隧道正洞衬砌类型
Ⅱa
Ⅲa
Ⅲb
Ⅳa
Ⅳb
Ⅴb
预留变形量（cm)
3-5
5-8
8-10
10-15
每循环进尺长度m

3
3.6
2
2
0.6
二衬
拱墙
材料
C30
C30
C30
/C35或C35*
C35*
C35*
厚度（cm)
35
40
40
40
45
50
底板/仰拱
材料
C35*/
/C30
/C30
/C35或C35*
/C35*
/C35*
厚度（cm)
30/
/40
/40
/50
/55
/60
初期
支护
C25喷砼
部位及厚度（cm)
拱墙：5
拱墙：15
拱墙：20
拱墙：25
拱墙：25
拱墙：28
仰拱喷砼（cm)

仰拱：10
仰拱：25
仰拱：28
钢筋网片
钢筋规格（HPB300）

Φ6
Φ6
Φ6
Φ6
Φ6
设置部位

拱部
拱墙
拱墙
拱墙
拱墙
网格间距

25×25
25×25
20×20
20×20
20×20
拱部锚杆
类型
Φ22组合中空锚杆或Φ25×7普通中空锚杆
长度（m)
2.5
3
3
3.5
3.5
4
间距（环向×纵向）m
局部
1.2×1.5
1.2×1.2
1.5×1.5
1.5×1.5
1.5×1.5
边墙锚杆
类型

/
Φ22砂浆锚杆，锚杆均配垫板及螺母
长度（m)

/
3
3.5
3.5
4
间距（环向×纵向）m

/
1.2×1.2
1.2×1.2
1.2×1.2
1.2×1.2
钢架
规格

/
Φ22@140格栅
Φ22@160格栅
Φ25@180格栅或18工字钢
I22a工字钢
设置部位

/
拱墙
拱墙
全环
全环

纵向间距
/

1.2
1
1
0.6
锁脚锚杆
材料

Φ50×3.5mm热轧无缝钢管
长度（m)
/
每榀8根，长5m，斜向下35-45°打设
超前支护
材料

/
/
Φ42×3.5mm钢花管（注浆）
双层Φ50小导管

外插角

/
/
5-10度
5-10度
外层40°，内层5-10°
长度（m)

/
/
4.5
4.5
5
数量（根）

47
47
59
环向间距

/
/
40
40
30
纵向间距

/
/
3
3
3
连接筋
材料

/
Φ22
Φ22
Φ22
Φ22
长度（m)

/
1.39
1.16
1.16
0.7
注：1、IVa型二衬在硬岩地段采用C35纤维混凝土，纤维掺量0.9kg/m³；软岩地段采用C35钢筋混凝土。2、“*”为钢筋混凝土；3、Vb衬砌结构拱部位于土质地层时可不设置系统锚杆，石质围岩系统锚杆设置应根据围岩情况设置，如岩层产状，节理裂隙发育情况等。

****隧道衬砌类型延米量
项目
单位
Ⅱa
Ⅲa
Ⅲb
Ⅳa
Ⅳb
Ⅴb
开挖
m3
128.53
139.31
141.08
144.89
148.91
152.4
初期支护
C25喷射混凝土
拱部
m3
1.73
4.42
6.76
8.21
8.23
9.17
仰拱
m3

1.19
3.09
3.53
钢筋网
φ6
kg

31.34
53.59
67.32
67.71
68.18
锚杆
拱部
m
10
29.1
29.1
26.95
26.95
30.8
边墙
m

18
26.25
26.25
33.2
工字钢22a
型钢
每榀
kg

1478.12
连接件
每榀
kg

393.51
格栅钢架
格栅钢架
每榀
kg

542.93
574.34
1026.34

连接件
每榀
kg

251.06
240.66
341.44

锁脚锚杆
每榀
kg

128.32
128.32
128.32
128.32
超前支护
双层Φ50小导管
一环
kg

1637.25
Φ42×3.5mm钢花管
一环
kg

708.53
708.53

二次衬砌
拱墙
C30/C35混凝土
m3
11.08/
10.9/
10.9/
/10.87
/12.27
/13.68
仰拱
C30/C35混凝土
m3

5.95/
5.95/
/6.57
/7.28
/7.99
底板
C35钢筋混凝土
m3
2.5

钢筋
HRB400
Φ14
kg
78.32

396.22
Φ22
kg

1219.9
Φ18
kg

810.37

Φ12
kg

287.65

HPB300
φ10
kg
51.83

φ8
kg
19.25

142.32

177.46
φ6
kg

3

3
仰拱填充
C20混凝土
m3
0.83
7.38
7.38
7.38
7.38
7.38
踏步
C20混凝土
m3
0.04
0.04
0.04
0.04
0.04
0.04
防排水
防水板
m2
30.18
30.49
30.55
30.54
30.7
30.87
土工布
m2
30.18
30.49
30.55
30.54
30.7
30.87
HDPF107/93双壁打孔波纹管
m
2.47
2.4
2.4
2.4
2.4
2.4
沟槽
沟槽身
C30混凝土
m3
2.4
2.55
2.55
2.55
2.55
2.55
钢筋
kg
28.17
32.58
32.58
32.58
32.58
32.58
盖板
C35混凝土
m3
0.192
0.192
0.192
0.192
0.192
0.192
钢筋
kg
18.725
18.725
18.725
18.725
18.725
18.725
中心排水沟
C35混凝土
m3
0.59

钢筋
kg
61.48

C20混凝土垫层
m3
0.14

电缆槽填砂
粗砂
m3
0.39
0.39
0.39
0.39
0.39
0.39
φ100 PVC管
m
1.25
1.25
1.25
1.25
1.25
1.25
φ50 PVC管
m
0.9
0.9
0.91
0.9
0.9
0.9
φ20 PVC管
m
0.13
0.13
0.13
0.13
0.13
0.13
HDPE50单臂打孔波纹管
m
0.17

****隧道涌水量预测表
序号
起讫里程
宽度m
正常涌水量m3/d
正常单位涌水量m3/d/m
最大涌水量
m3/d
最大单位涌水量m3/d/m
围岩富水程度
1
DK322+270
DK322+400
130
6970
5.67
9892
8.04
强
2
DK322+400
DK323+240
840
2036
2.42
2890
3.44
中等
3
DK323+240
DK324+740
1500
5005
3.34
7104
4.74
中等
4
DK324+740
DK325+990
1250
9420
3.46
13370
4.92
中等
注：****隧道最大涌水量预测为45895m3/d，经综合分析，该隧道地质构造发育，局部岩体较破碎，根据隧道区的地层岩性、地质构造、围岩富水性分区长度、预测涌水量等判定，该隧道水文地质条件较差。

各级围岩开挖断面尺寸要求
开挖方法
规范要求
Ⅱa
Ⅲa
Ⅲb
Ⅳa
Ⅳb
Ⅴb
全断面

边墙宽14.1m,高10.4m

台阶法
高度
上台阶高度3~4.2m,≯5m,

上台阶高度4.5m,宽13.4m；
下台阶高度6.15m,宽13.0m,仰拱深1.18m。
上台阶高度4.5m,宽13.4m；下台阶高度6.35m,宽13.2m,仰拱深1.03m。

长度
台阶长度3~5m,≯5m,
三台阶法
高度
上台阶高度2.5m,≯3m,中间台阶高度3~3.5m,≯4m,

上台阶高度2.5m,宽11.0m；
中台阶高度4.0m,宽10.4m;下台阶高度4.15m,宽13.0m；仰拱深1.15m。

上台阶高度2.5m,宽11.0m;中台阶高度3.5m,宽14.6m;下台阶高度4.60m,宽13.36m；仰拱深1.53m。
上台阶高度2.5m,宽11.5m；中台阶高度3.5m,宽14.5m;下台阶高度5.05m,宽13.4m；仰拱深1.33m。

长度
上、中台阶长度3~5m,≯5m,
三台阶临时仰拱法
高度
上台阶高度2.5m,≯3m,中间台阶高度3~3.5m,≯4m,

上台阶高度4.0m,13.2m；中台阶高度4.0m,宽14.7m;下台阶高度3m,宽13.5m；仰拱深1.48m。
上台阶高度4.0m,宽13.2m；中台阶高度4.0m,宽14.9m;下台阶高度3.2m,宽13.7m；仰拱深度1.44m。
长度
上、中台阶长度3~5m,≯5m,
开挖方法
规范要求
II复合
Ⅲ喷锚
Ⅲ复合衬砌
Ⅳ喷锚
Ⅳ复合衬砌
Ⅴ复合衬砌
全断面

边墙宽8.2m,高6.75m
边墙宽7.74m,高6.52m
边墙宽8.3m,高6.8m

台阶法
高度
上台阶高度3~4.2m,≯5m,

上台阶高度3.38m,宽8.25m；
下台阶高度3.32m,宽8.0m。
上台阶高度3.63m,宽8.85m；下台阶高度3.32m,宽8.8m
上台阶高度3.8m,宽9.34m；下台阶高度3.76m,宽8.58m；仰拱深度0.6m
长度
台阶长度3~5m,≯5m,

曲线要素表
线别
左线（JD3)
右线（YJD3)
分界里程
ZH
DK319+660.92
DK319+660.92
HY
DK320+190.92
DK320+191.07
YH
DK320+781.73
DK320+781.58
HZ
DK321+311.73
DK321+311.73
曲线要素
ａy
7`08`07"
7`08`07"
R
9000
8995
LO
530
530
T
826.20
825.89
L
1650.81
1650.19

施工进度指标表
指标（m/月）
Ⅱ级围岩
Ⅲ级围岩
Ⅳ级围岩
Ⅴ级围岩
超前预注浆
项 目
Ⅳ级围岩
Ⅴ级围岩
进出口单向施工正洞
正洞施工
160
120
70
40
55
40
无砟整体道床施工
2500
双车道斜井双向施工正洞
正洞施工
130
100
55
40
30
30
斜井井身施工
230
200
150
90
————
————

隧道各工区施工范围一览表
工区
里程范围
长度（m)
工期（月）
进口工区
正洞施工
DK319+342.4～DK322+240
2897.6
40
无砟轨道施工
DK319+342.4～DK324+515
5172.6
2
里溪斜井工区
正洞施工
DK322+240～DK326+507
4265
40
进口工区
正洞施工
DK326+507～DK329+687.5
3180.5
40
无砟轨道施工
DK324+515～DK329+687.5
5172.5
2

隧道纵坡设置表
边坡点里程

DK319+250

DK324+830

坡度（%。）
-7.9

3

-3
坡长（m）
3850

5580

5920
内轨标高（m)

261.559(261.188)

277.815(277.928)

竖曲线要素(m)

R-25000 T-136.250 E-0.371

R-25000 T-75.000 E-0.112

****隧道超前地质预测预报工作量表
序号
起讫里程

长度
超前地质预报计划工作量
围岩级别
地质复杂程度分级
正洞
地质素描
弹性波发射法
地质雷达
超前钻探
加深炮孔
TSP203或TGP12
m
m
m
m
m
m
1
DK319+343
DK319+520
Ⅴ
中等复杂
177
177
177
18
177
531
2
DK319+520
DK319+610
Ⅳ
中等复杂
90
90
90
9
90
270
3
DK319+610
DK319+990
Ⅲ
简单
380
380

380
4
DK319+990
DK320+020
Ⅳ
较复杂
30
30
30
9
36
90
5
DK320+020
DK320+055
Ⅴ
较复杂
35
35
35
11
42
105
6
DK320+055
DK320+090
Ⅳ
较复杂
35
35
35
11
42
105
7
DK320+090
DK320+540
Ⅲ
简单
450
450

450
8
DK320+540
DK320+610
Ⅳ
中等复杂
70
70
70
7
70
210
9
DK320+610
DK320+760
Ⅲ
简单
150
150

150
10
DK320+760
DK320+785
Ⅳ
较复杂
25
25
25
8
30
75
11
DK320+785
DK320+845
Ⅴ
较复杂
60
60
60
18
72
180
12
DK320+845
DK320+870
Ⅳ
较复杂
25
25
25
8
30
75
13
DK320+870
DK321+015
Ⅲ
简单
145
145

145
14
DK321+015
DK321+035
Ⅳ
较复杂
20
20
20
6
24
60
15
DK321+035
DK321+065
Ⅴ
较复杂
30
30
30
9
36
90
16
DK321+065
DK321+095
Ⅳ
较复杂
30
30
30
9
36
90
17
DK321+095
DK321+130
Ⅲ
简单
35
35

35
18
DK321+130
DK321+200
Ⅳ
中等复杂
70
70
70
7
70
210
19
DK321+200
DK321+480
Ⅲ
简单
280
280

280
20
DK321+480
DK321+510
Ⅳ
中等复杂
30
30
30
3
30
90
21
DK321+510
DK321+660
Ⅲ
简单
150
150

150
22
DK321+660
DK321+720
Ⅳ
中等复杂
60
60
60
6
60
180
23
DK321+720
DK321+860
Ⅲ
简单
140
140

140
24
DK321+860
DK321+900
Ⅳ
较复杂
40
40
40
12
48
120
25
DK321+900
DK321+950
Ⅴ
较复杂
50
50
50
15
60
150
26
DK321+950
DK322+015
Ⅳ
较复杂
65
65
65
20
78
195
27
DK322+015
DK322+240
Ⅳ
较复杂
225
225
225
68
270
675
28
DK322+240
DK322+270
Ⅲ
简单
30
30

30
29
DK322+270
DK322+320
Ⅳ
中等复杂
50
50
50
5
50
150
30
DK322+320
DK322+550
Ⅲ
简单
230
230

230
31
DK322+550
DK322+620
Ⅳ
较复杂
70
70
70
21
84
210
32
DK322+620
DK322+715
Ⅲ
简单
95
95

95
33
DK322+715
DK322+745
Ⅳ
较复杂
30
30
30
9
36
90
34
DK322+745
DK322+925
Ⅲ
简单
180
180

180
35
DK322+925
DK322+960
Ⅳ
较复杂
35
35
35
11
42
105
36
DK322+960
DK323+000
Ⅴ
较复杂
40
40
40
12
48
120
37
DK323+000
DK323+100
Ⅳ
较复杂
100
100
100
30
120
300
38
DK323+100
DK323+270
Ⅲ
简单
170
170

170
39
DK323+270
DK323+320
Ⅳ
中等复杂
50
50
50
5
50
150
40
DK323+320
DK323+650
Ⅲ
简单
330
330

330
41
DK323+650
DK323+690
Ⅳ
较复杂
40
40
40
12
48
120
42
DK323+690
DK323+740
Ⅴ
较复杂
50
50
50
15
60
150
43
DK323+740
DK324+240
Ⅳ
中等复杂
500
500
500
50
500
1500
44
DK324+240
DK324+400
Ⅲ
简单
160
160

160
45
DK324+400
DK324+420
Ⅳ
较复杂
20
20
20
6
24
60
46
DK324+420
DK324+480
Ⅴ
较复杂
60
60
60
18
72
180
47
DK324+480
DK324+510
Ⅳ
较复杂
30
30
30
9
36
90
48
DK324+510
DK324+680
Ⅲ
简单
170
170

170
49
DK324+680
DK324+720
Ⅳ
中等复杂
40
40
40
4
40
120
50
DK324+720
DK324+790
Ⅲ
简单
70
70

70
51
DK324+790
DK324+870
Ⅳ
中等复杂
80
80
80
8
80
240
52
DK324+870
DK325+040
Ⅲ
简单
170
170

170
53
DK325+040
DK325+080
Ⅳ
中等复杂
40
40
40
4
40
120
54
DK325+080
DK325+270
Ⅲ
简单
190
190

190
55
DK325+270
DK325+310
Ⅳ
中等复杂
40
40
40
4
40
120
56
DK325+310
DK325+500
Ⅲ
简单
190
190

190
57
DK325+500
DK325+545
Ⅳ
中等复杂
45
45
45
5
45
135
58
DK325+545
DK325+600
Ⅲ
简单
55
55

55
59
DK325+600
DK325+640
Ⅳ
中等复杂
40
40
40
4
40
120
60
DK325+640
DK325+705
Ⅲ
简单
65
65

65
61
DK325+705
DK325+735
Ⅳ
较复杂
30
30
30
9
36
90
62
DK325+735
DK325+780
Ⅴ
较复杂
45
45
45
14
54
135
63
DK325+780
DK325+800
Ⅳ
较复杂
20
20
20
6
24
60
64
DK325+800
DK325+820
Ⅲ
简单
20
20

20
65
DK325+820
DK326+040
Ⅱ
简单
220
220

220
66
DK326+040
DK326+100
Ⅳ
中等复杂
60
60
60
6
60
180
67
DK326+100
DK326+160
Ⅲ
简单
60
60

60
68
DK326+160
DK326+195
Ⅳ
较复杂
35
35
35
11
42
105
69
DK326+195
DK326+240
Ⅴ
较复杂
45
45
45
14
54
135
70
DK326+240
DK326+270
Ⅳ
较复杂
30
30
30
9
36
90
71
DK326+270
DK326+550
Ⅱ
简单
280
280

280
72
DK326+550
DK326+570
Ⅲ
简单
20
20

20
73
DK326+570
DK326+640
Ⅳ
中等复杂
70
70
70
7
70
210
74
DK326+640
DK326+660
Ⅲ
简单
20
20

20
75
DK326+660
DK326+885
Ⅱ
简单
225
225

225
76
DK326+885
DK326+915
Ⅳ
较复杂
30
30
30
9
36
90
77
DK326+915
DK326+990
Ⅴ
较复杂
75
75
75
23
90
225
78
DK326+990
DK327+020
Ⅳ
较复杂
30
30
30
9
36
90
79
DK327+020
DK327+390
Ⅱ
简单
370
370

370
80
DK327+390
DK327+420
Ⅳ
较复杂
30
30
30
9
36
90
81
DK327+420
DK327+490
Ⅴ
较复杂
70
70
70
21
84
210
82
DK327+490
DK327+520
Ⅳ
较复杂
30
30
30
9
36
90
83
DK327+520
DK327+950
Ⅱ
简单
430
430

430
84
DK327+950
DK327+970
Ⅲ
简单
20
20

20
85
DK327+970
DK328+020
Ⅳ
中等复杂
50
50
50
5
50
150
86
DK328+020
DK328+040
Ⅲ
简单
20
20

20
87
DK328+040
DK328+500
Ⅱ
简单
460
460

460
88
DK328+500
DK328+540
Ⅲ
简单
40
40

40
89
DK328+540
DK328+560
Ⅳ
较复杂
20
20
20
6
24
60
90
DK328+560
DK328+665
Ⅴ
较复杂
105
105
105
32
126
315
91
DK328+665
DK328+685
Ⅳ
较复杂
20
20
20
6
24
60
92
DK328+685
DK328+795
Ⅲ
简单
110
110

110
93
DK328+795
DK328+850
Ⅳ
中等复杂
55
55
55
6
55
165
94
DK328+850
DK328+870
Ⅲ
简单
20
20

20
95
DK328+870
DK329+215
Ⅱ
简单
345
345

345
96
DK329+215
DK329+235
Ⅲ
简单
20
20

20
97
DK329+235
DK329+300
Ⅳ
中等复杂
65
65
65
7
65
195
98
DK329+300
DK329+330
Ⅳ
中等复杂
30
30
30
3
30
90
99
DK329+330
DK329+410
Ⅴ
中等复杂
80
80
80
8
80
240
100
DK329+410
DK329+480
Ⅳ
中等复杂
70
70
70
7
70
210
101
DK329+480
XDK0+000
Ⅴ
中等复杂
208
208
208
21
208
624
102
XDK0+000
XDK0+115
Ⅲ
简单
115
115

115
103
XDK0+115
XDK0+190
Ⅳ
中等复杂
75
75
75
8
75
225
104
XDK0+190
XDK0+380
Ⅲ
简单
190
190

190
105
XDK0+380
XDK0+600
Ⅳ
中等复杂
220
220
220
22
220
660
106
XDK0+600
XDK0+763
Ⅴ
较复杂
163
163
163
49
196
489
107
合计：
11108
11108
4258
813
4673
19684

****隧道风险评估及对策措施设计表
序号
里程段落
段落长度
围岩
级别
风险事件
成因
初始风险
风险处理措施
起始里程
终止里程
（m）
概率
等级
后果
等级
风险
等级
1
DK319+242.4
DK319+358
15.6
Ⅴ
边坡滑塌
洞门明挖段
4
3
高度
明挖，施工避开雨季，
做好截排水措施
2
DK319+358
DK319+520
162
Ⅴ
坍塌冒顶
浅埋偏压段
4
3
高度
洞口长管棚、双层小导管超前支护、
六步CD、三台阶临时仰拱法施工
3
DK319+520
DK319+610
90
Ⅳ
坍塌掉块
岩体较破碎、节理较发育
3
3
高度
超前小导管，三台阶临时仰拱法施工
4
DK319+610
DK319+990
380
Ⅲ
掉块
板岩于砂岩互层地段
3
2
中度
台阶法施工，设置格栅钢架
5
DK319+990
DK320+015
25
Ⅳ
坍塌掉块
F1断层影响带
3
3
高度
超前小导管，三台阶临时仰拱法施工
6
DK320+015
DK320+060
45
Ⅴ
涌水涌泥、坍塌
F1断层
4
3
高度
双层小导管，3m径向注浆，
三台阶临时仰拱法施工
7
DK320+060
DK320+090
30
Ⅳ
坍塌掉块
F1断层影响带
3
3
高度
超前小导管，三台阶临时仰拱法施工
8
DK320+090
DK320+540
450
Ⅲ
掉块
板岩于砂岩互层地段
3
2
中度
台阶法施工，设置格栅钢架
9
DK320+540
DK320+610
70
Ⅳ
涌水涌泥、
坍塌掉块
接触带岩体较破碎，节理较
发育，地下水发育
3
3
高度
超前小导管，三台阶临时仰拱法施工
10
DK320+610
DK320+760
150
Ⅲ
掉块
岩体较破碎、节理较发育
3
2
中度
台阶法施工
11
DK320+760
DK320+780
20
Ⅳ
坍塌掉块
F2断层影响带
3
3
高度
超前小导管，三台阶临时仰拱法施工
12
DK320+780
DK320+850
70
Ⅴ
涌水涌泥、坍塌
F2断层破碎带
4
3
高度
双层小导管，3m径向注浆，
三台阶临时仰拱法施工
13
DK320+850
DK320+870
20
Ⅳ
坍塌掉块
F2断层影响带
3
3
高度
超前小导管，三台阶临时仰拱法施工
14
DK320+870
DK321+015
145
Ⅲ
掉块
岩体较破碎、节理较发育
3
2
中度
台阶法施工
15
DK321+015
DK321+030
15
Ⅳ
坍塌掉块
F3断层影响带
3
3
高度
超前小导管，三台阶临时仰拱法施工
16
DK321+030
DK321+070
40
Ⅴ
涌水涌泥、坍塌
F3断层破碎带
4
3
高度
双层小导管，3m径向注浆，
三台阶临时仰拱法施工
17
DK321+070
DK321+095
25
Ⅳ
坍塌掉块
F3断层影响带
3
3
高度
超前小导管，三台阶临时仰拱法施工
18
DK321+095
DK321+130
35
Ⅲ
掉块
板岩于砂岩互层地段
3
2
中度
台阶法施工，设置格栅钢架
19
DK321+130
DK321+200
70
Ⅳ
涌水涌泥、
坍塌掉块
节理密集带、地下水较发育
3
3
高度
超前小导管，三台阶临时仰拱法施工
20
DK321+200
DK321+480
280
Ⅲ
掉块
岩体较破碎、节理较发育
3
2
中度
台阶法施工
21
DK321+480
DK321+510
30
Ⅳ
坍塌掉块
接触带岩体较破碎，节理较发育
3
2
中度
超前小导管，台阶法施工
22
DK321+510
DK321+660
150
Ⅲ
掉块
岩体较破碎、节理较发育
3
2
中度
台阶法施工
23
DK321+660
DK321+720
60
Ⅳ
坍塌掉块
节理密集带，围岩破碎
3
2
中度
超前小导管，台阶法施工
24
DK321+720
DK321+860
140
Ⅲ
掉块
岩体较破碎、节理较发育
3
2
中度
台阶法施工
25
DK321+860
DK321+895
35
Ⅳ
坍塌掉块
F4断层影响带
3
3
高度
超前小导管，三台阶临时仰拱法施工
26
DK321+895
DK321+955
60
Ⅴ
涌水涌泥、坍塌
F4断层破碎带
4
3
