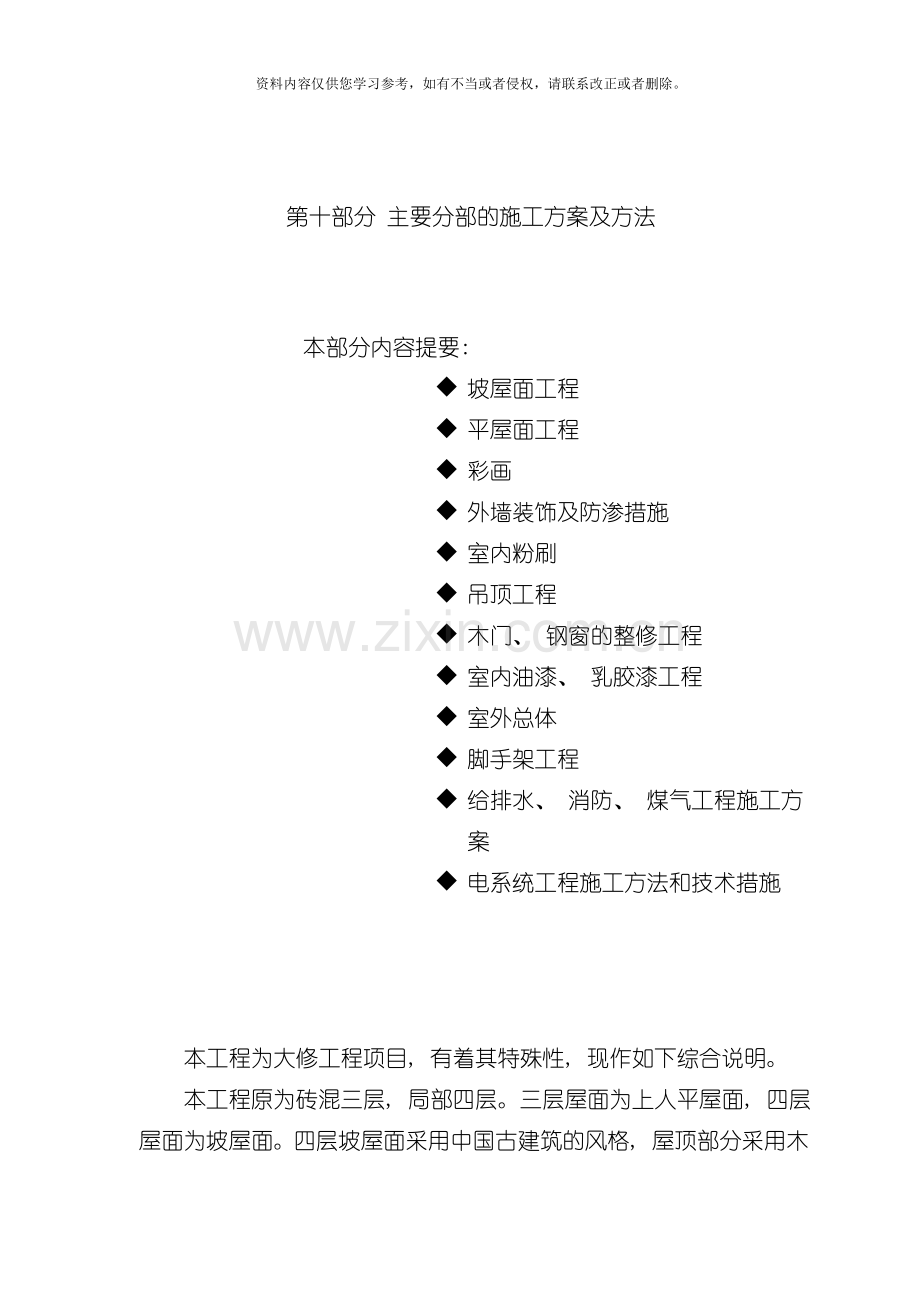

第十部分 主要分部的施工方案及方法

本部分内容提要:
u 坡屋面工程
u 平屋面工程
u 彩画
u 外墙装饰及防渗措施
u 室内粉刷
u 吊顶工程
u 木门、 钢窗的整修工程
u 室内油漆、 乳胶漆工程
u 室外总体
u 脚手架工程
u 给排水、 消防、 煤气工程施工方案
u 电系统工程施工方法和技术措施

本工程为大修工程项目, 有着其特殊性, 现作如下综合说明。
本工程原为砖混三层, 局部四层。三层屋面为上人平屋面, 四层屋面为坡屋面。四层坡屋面采用中国古建筑的风格, 屋顶部分采用木屋架、 梁、 枋和斗拱, 屋面琉璃瓦; 屋檐、 梁、 枋和斗拱彩画装饰。本栋楼外墙为红砖清水墙。
根据业主要求, 外部大修要恢复、 保持原建筑的风格, 内部大修对原功能进行改建和调整, 克服原建筑的渗水及老化问题, 延长该建筑的使用寿命。
现主要分部的施工方案及技术措施如下:

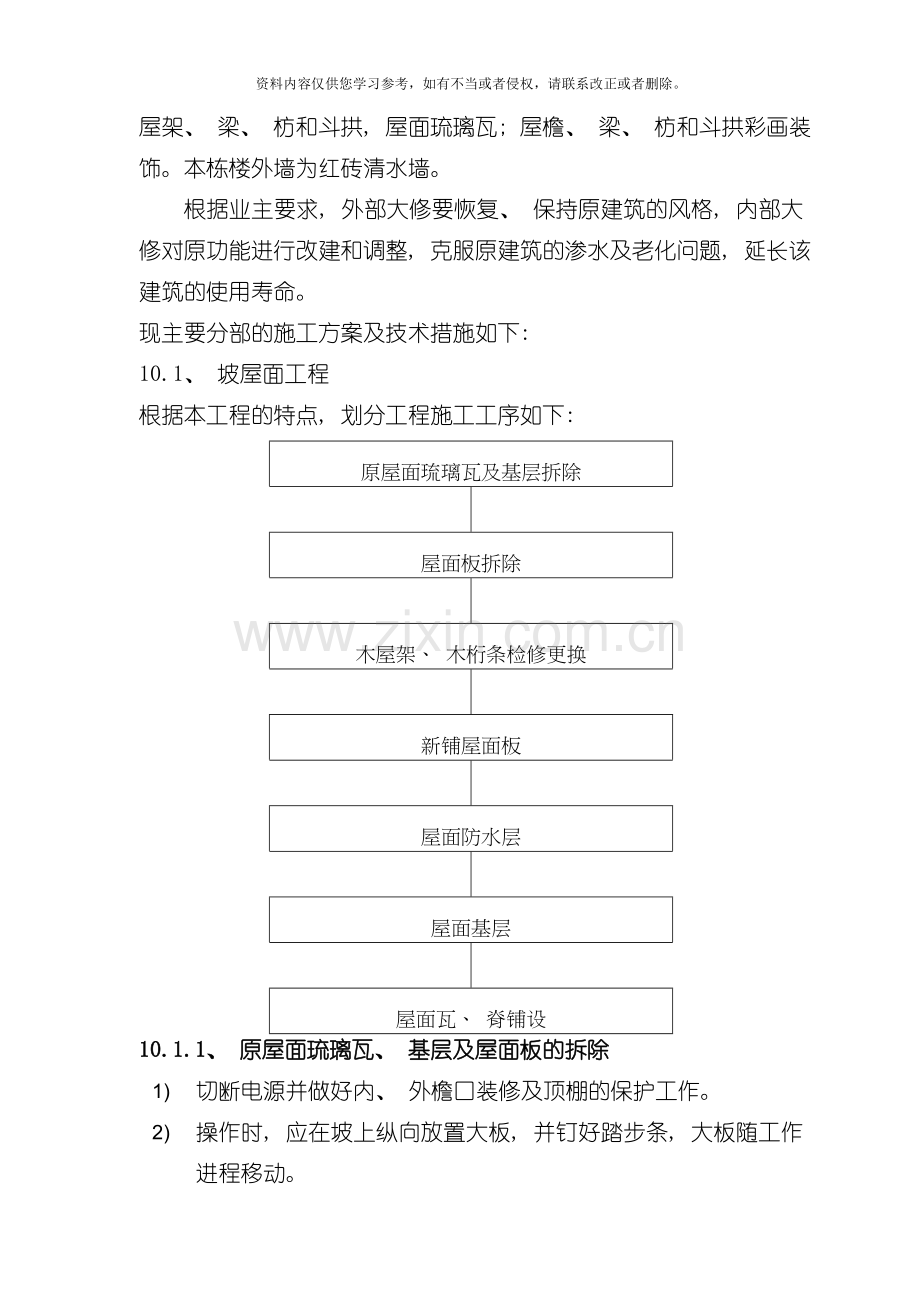

10.1、 坡屋面工程
根据本工程的特点, 划分工程施工工序如下:
原屋面琉璃瓦及基层拆除

屋面板拆除

木屋架、 木桁条检修更换

新铺屋面板

屋面防水层

屋面基层

屋面瓦、 脊铺设
10.1.1、 原屋面琉璃瓦、 基层及屋面板的拆除
1) 切断电源并做好内、 外檐口装修及顶棚的保护工作。
2) 操作时, 应在坡上纵向放置大板, 并钉好踏步条, 大板随工作进程移动。
3) 拆卸瓦件时应先拆揭勾滴(或花边瓦), 然后拆揭瓦陇和垂脊、 戗脊, 最后拆卸大脊, 在拆卸过程中要特别注意保护瓦件不受损失。
4) 拆卸下来的瓦片要及时送到指定的地点堆放, 堆放按脊瓦、 盖瓦、 底瓦和勾滴等分类存放。能够使用的瓦料应将灰、 土铲掉擦净。
5) 查明琉璃瓦的样数, 统计好需调换的瓦件名称和数量, 及时订购。
6) 铲除屋面上的灰浆垫层, 及时清理建筑垃圾。
7) 清扫屋面, 拆除屋面板, 屋面板拆除时, 应注意保护较好的板。
10.1.2、 大木架、 构件的整修, 屋面板的铺设
屋面板拆除后, 检查木屋架。
大木构架承受屋顶的荷重过大, 随着时间的流逝, 大木构架受到各种外来因素的影响, 承载能力逐渐减退, 当原有荷载和其它外力超过梁架本身的允许荷重时, 大木构架就会发生变形、 下沉、 破损等情况。大木构架除了少数屋面构件施工用钉子外, 其它构件都是用榫卯结合的, 因此节点比较松弛, 年久后, 大木构架往往出现劈裂、 歪闪、 脱榫、 滚动等现象。对于这些, 都需要经过认真的检查和鉴定, 然后根据残毁的程度, 定出各种加固措施和修整的处理方法。
1. 构件的加固与修配
1)、 劈裂的处理: 梁、 檩等构件的劈裂是由多种因素造成的, 其主要原因是在制作当时, 木料没有干透, 由于表层部分比内部容易干燥, 木纤维的内外收缩不一致, 年长日久就出现了裂缝, 致使构件的强度降低。根据资料, 顺纹裂缝的深度和宽度不得大于构件直径的1/4, 裂缝的长度不得大于构件本身长度的1/2, 斜纹裂缝在矩形构件中不得裂过两个相邻的表面, 在圆形中裂缝长度不得大于周长的1/3, 超过上述限度应考虑更换构件。
对于构件的轻微裂缝, 可直接用铁箍加固。铁箍的数量与大小可根据具体情况酌定, 铁箍可用圈形, 接头外用螺栓或特制大帽钉联结牢固, 使裂缝闭合。对于断面较大的矩形构件, 可用U型铁兜绊, 上部用长脚螺栓拧牢。如果裂缝较宽, 可采用木条嵌补严实, 用胶粘牢。对构件较小的可采用钻丝或铁条扎绑。如果裂缝较长, 糟朽不甚严重的, 可在裂缝内浇铸加固, 裂缝两头或其它漏隙处可用环氧树脂腻子勾缝补漏, 按裂缝长度预留浇铸孔, 待树脂固化后, 用铁箍夹牢。
2)、 包镶梁头
梁头一般不会糟朽, 但梁头位置在漏雨处, 或在天沟下表层有时会腐朽, 可采用包镶法处理。方法如下:
先将梁头四周的糟朽部分砍去, 然后刨光, 用木板依梁头原有断面尺寸包镶, 用胶粘补后, 用钉钉牢(钉帽要嵌入板内), 然后盘截梁头刨光, 镶补梁头面板。
如发现梁头桁碗和鼻子严重在糟朽, 以致影响其承载能力, 甚至梁头出现横断裂纹(俗称大梁切脖), 就不要包镶, 而应考虑更换大梁。
3)、 构件弯垂的处理
梁、 桁条等因受屋面荷载的重压和自重的负担, 一般都微有弯曲现象, 这是正常的, 如超出允许挠度范围, 其承载力就会减弱。根据资料, 梁的垂度与跨度的比值大于1/120时就应采取加固措施。
梁加固可采用在弯曲部位支顶柱子来加固, 也可采用加附梁的办法来处理。
桁条加固可采用在桁条下皮再加一根桁条以抵抗弯垂, 还可在弯曲桁条下钉加两根斜撑。如弯垂轻微, 不影响其承载能力的, 可将其弯垂的桁转个90度方向, 继续使用。
4)、 更换椽子与飞椽
椽子由于顺钉孔漏雨和其它各种原因, 常出现糟朽、 劈裂、 折断等现象, 致使其丧失了承载能力, 一般翻修屋面时与已更换, 更换的椽子、 飞椽的材质、 大小应与原来一样, 安装方法应相同, 位置一致。
5)、 打牮拨正
具体操作方法如下: 屋面拆除后, 桁、 垫板及其它构件都不落架, 将影响工作的装修拆除用杉槁、 扎绑绳、 标棍, 绑好迎门戗, 打好撞板。
木构架首先应活动松开, 然后进行归安, 先从梁架检查, 把梁架的各构件调整完之后, 将屋面上的桁、 椽整理复原。
6)、 屋面望板铺设
大木构架、 桁条、 椽子等构件整修就位后, 铺设屋面板, 原较好的屋面板应提前整好, 与新配的屋面板一起使用。
屋面望板铺设时应注意板缝的密实与平整, 订置牢固。望板铺设前应刷桐油1~2遍, 起到保护望板的作用。
10.1.3、 屋面防水层及保护层
屋面板施工结束后, 刷热沥清底子油一度, 趁热铺设改性沥青防水卷材一层, 凡两坡相交的地方应再骑缝铺一层防水卷材, 卷材的搭接不应小于8cm, 相互搭接要严实平整。
在防水层上铺设钢丝网一层, 钢丝网铺设应垂直于瓦脊, 在瓦脊(两坡)处再骑缝铺设一层, 钢丝网搭接不应小于10cm, 用22#铅丝绑扎牢固, 满浇一层1:2.5水泥砂浆2cm厚压实拉毛。
10.1.4、 琉璃瓦铺设
本工程屋顶结构形式为歇山式, 歇山式建筑在古建筑屋顶中是最复杂的一种, 故在施工中一定要掌握其要点。
琉璃瓦件是已经烧制成型的东西, 因此, 琉璃屋顶很大程度上的技术性在于能清楚地了解每一个琉璃瓦件安放的位置。只要能清楚地记住每个瓦件所在的位置, 施工起来就较容易。
琉璃瓦件的规格共有八种, 名称叫”二样”、 ”三样”、 ”四样”¼¼”九样”, ”二样”规格最大, ”九样”规格最小。
根据原设计图及现场勘察情况, 本工程琉璃瓦应选用”六样”瓦。具体施工方法如下:
1. 苫背
1)、 在水泥砂浆找平层上抹2~4层大麻刀白灰, 每层之间应铺一层三麻布。灰背囊度应随木架举势。灰背的厚度能够从6cm至30cm不等。灰背的囊度决定着整个屋顶的曲线, 因此这一步工作绝不可马虎。檐口和脊部的灰浆应稍薄, 两山灰背应与博缝上口抹平。施工时, 最好先从排山勾滴位置往下翻活后再苫背, 否则, 盖瓦陇可能会超过排山勾滴。戗脊位置苫背, 囊要心。在挑椽位置上应预钉垂兽兽桩。
2)、 苫完灰背后再抹一层2~3cm厚的麻刀灰, 并要扎实赶光, 然后在上面打一些浅窝, 即”打楞子”, 以防止瓦面下滑。
3)、 苫完背以后要在脊上抹扎肩灰。”扎肩”能够使前后坡交点成为一条直线, 并为整个屋面瓦陇的平直奠定了基础。抹扎灰肩时, 应拴一道横线, 做为两坡扎肩交点的标准。线的两端拴在两坡博缝交点的上棱。前后坡扎肩灰各宽30cm, 上面以线为准, 下脚与灰背抹平。
4)、 苫背完了以后还要”晾背”, 即将灰背完全晾干后再砌瓦。由于本工程工期紧, 因此, 在一开工就必须抓紧时间, 抢做屋面, 以确保工期和工程质量。
2. 分中号陇
歇山屋顶分为三部分, 即前后坡、 撒头和翼角, 并分十二道中线, (见附图)方法如下:
1)、 前后坡分中号陇
(1)、 找出正脊的横向中点, 这个中点就是屋顶中间一趟底瓦的中点;
(2)、 从博缝外皮往里返两个瓦口并找出第二个瓦口的中点; (瓦口宽度按正当沟宽度)
(3)、 将这三个中点平移到前、 后坡檐头并按中点在每坡钉好五个瓦口;
(4)、 在确定了的瓦口之间赶排瓦当。排瓦当以全坡底瓦陇数为单数和能赶上”好活”为准。如果排不上好活, 应用增大减少”蚰蜒当”(即两陇底瓦之间的距离)来调整。(瓦口由木工做好)瓦口位置确定后, 将瓦囗钉在连檐上。瓦口应比连檐外皮退进15%椽径。(退进的部分叫做”雀台”)
(5)、 将各盖瓦陇中点平移到屋脊扎肩灰背上, 做出标记。
2)、 撒头分中号陇
(1)、 找出扶脊木中线, 并在撒头灰背上做标记。这条中线就是撒头中间一趟底瓦的中线。
(2)、 将前后坡边陇中与角梁中线交点垂直引到撒头上。
(3)、 将找到的三个中点平移到连檐上。
(4)、 在三个瓦口之间赶排瓦口, 要单数。
(5)、 钉瓦口(同前后坡分中号陇)。
(6)、 将各盖瓦陇中点平移到脊上, 并号出标记。
3)、 翼角排瓦当方法
翼角不分中。在前后坡和撒头钉好的瓦口之间赶排瓦当。应注意前后坡与撒头相交处的两个瓦口应比其它瓦口短2/10~3/10, 否则勾头就压不住割角滴子瓦的瓦翅。如果前后坡与撒头木架出檐一致, 则前后坡翼角和撒头翼角的瓦陇数目应一致。
3. 砌瓦、 和撒头
1)、 前后坡砌瓦 (见附图)
(1)、 砌边陇: 在每坡两端边陇位置拴线, 铺灰, 各砌两趟底瓦, 一趟盖瓦, 盖瓦边陇在垂脊处应用蹬脚瓦。两端边陇应平行, 囊要一致。边陇的好坏关系到全坡瓦面的好坏, 因此必须砌好。在实际操作中, 边陇须与排山沟滴一起砌。以两端边陇盖瓦陇”熊背”为标准。在正背、 中腰和檐头位置拴三道横线, 做为整个屋顶瓦陇的高度标准。脊上的叫”齐头线”, 中腰的叫”楞线”, 檐头的叫”檐线。”(中间应拴三道楞线)
(2)、 冲陇: 拴线铺灰, 先将中间的三趟底瓦和两趟盖瓦砌好。
(3)、 砌檐头: 拴线铺灰, 将檐头滴子瓦和圆眼勾头瓦砌好。滴子瓦出檐最多不应超过本身长度的一半, 在两端边陇滴子瓦下棱位置拴一条横线, 每陇滴子瓦出檐和高低都以此为准。圆眼勾头出檐为瓦头”烧饼盖”的厚度, 就是说圆眼勾头要紧靠着滴子, 圆眼勾头的高低以檐线为准。
(4)、 滴子瓦蚰蜒当, 圆眼勾头之下应放一块遮心瓦(能够用瓦条代替), 遮心瓦的作用是以免仰视能看见勾头里的盖瓦灰。然后用钉子从圆眼勾头上的圆洞上钉入连檐, 以防止瓦陇的下滑。钉子上扣钉帽, 内用麻刀灰塞严(为防止钉帽损坏, 应最后扣安。)。
(5)、 砌底瓦: 先在齐头线, 楞线和檐线上各拴一根短铅丝(叫”吊鱼”), ”吊鱼”的长度根据线到边陇底瓦翅的距离定, 然后”开线”。按照排好的瓦当和脊上号好陇的标记把线的一端拴在一个插入脊上泥背中的铁钎上, 另一端拴一块瓦, 吊在房檐下。这条砌瓦用的”瓦刀线”的高低以吊鱼的底棱为准。如”瓦刀线”囊与屋顶囊不一致, 拴几个重物(线坠之类)来进行调整。拴好”瓦刀线”后, 铺白灰砌底瓦, 底瓦灰的厚度不应超过灰背厚度。底瓦应窄头朝下, 从下往上依次砌。底瓦搭接密度按二块筒瓦长度等于五块板瓦长来定, 即”二筒五”。瓦与瓦之间搭接不铺灰, 瓦要摆正, 瓦与底瓦灰的接触应达到100%, 底瓦陇的高低和直顺程度都应以瓦刀线为准。每块底瓦瓦翅, 宽头的上棱都要贴近瓦刀线。琉璃底瓦相接处不用素灰勾抹, 因为琉璃瓦表面有一层釉子, 因此灰背里的水份只能经过底瓦相接处的空隙进行蒸发, 如果这个地方用灰堵严, 就会造成水份不能及时蒸发掉而使望板、 连檐甚至椽子糟朽, 故这一点尤为重要。砌好底瓦后要”扎缝”, 即用麻刀灰将蚰蜒当塞严, 扎缝灰应盖住两边底瓦的瓦翅。扎缝灰能够增强灰背与瓦陇的整体性及瓦面的防水性能。
(6)、 砌盖瓦: 按楞线到边陇盖瓦瓦翅的距离调好”吊鱼”的长短, 然后以”吊鱼”为高低标准开线。瓦刀线两端以排好的盖瓦陇为准。盖瓦灰应比底瓦灰稍硬。盖瓦不要紧挨底瓦, 它们之间的距离中”睁眼”, ”睁眼”的大小应为筒瓦高的三分之一左右。盖瓦要熊头朝上, 从下往上依次安放, 上面的筒瓦应压住下面筒瓦的熊头, 熊头上要抹素灰, 即抹”熊头灰”。熊头灰中应根据琉璃瓦的颜色掺色(黄色琉璃瓦掺红土粉), 熊头灰一定要抹足挤严。盖瓦陇的高低、 直顺都要以瓦刀线为准, 即每块盖瓦翅都应贴近瓦刀线, 但如果瓦的规格不十分一致, 应特别注意不必每块都”跟线”, 否则会出现一侧齐一侧不齐的情况。
(7)、 捉节夹陇: 将瓦陇清扫干净后, 用小麻刀灰(掺色)在筒瓦相接的地方勾抹, 这项工作叫”捉节”。然后用夹陇灰(掺色)将”睁眼”抹平, 叫”夹陇”。夹陇应分糙细两次夹。上口与瓦翅外棱平, 下脚应与上口垂直, 并应处理干净, 然后用瓦刀轧光实, 最后将瓦面擦拭干净(捉节夹陇安排在最后)。
(8)、 注意撒头瓦陇应砌过博脊位置。
2)、 翼角攒角和砌瓦
翼角砌瓦应从翼角端开始, 叫做”攒角”, 攒角分下面几步:
(1)、 将套兽装灰套在角梁上, 并用钉子钉牢, 然后在其上立放”遮朽瓦”, 遮朽瓦背后应紧挨边连檐并装灰堵严。
(2)、 在遮朽瓦上铺灰砌两块割角滴子瓦。
(3)、 在两块滴子瓦之上放一块遮心瓦, 然后铺灰砌螳螂勾头瓦, 螳螂勾头与正脊的平面夹角应为45度。
(4)、 ”攒角”完了以后, 开始砌翼角瓦, 先从螳螂勾头上口正中, 沿屋架一直上行到前后坡边陇盖瓦上, 拴一道线, 这条线既是两坡翼角瓦相交点的连线, 也是翼角砌瓦用的瓦刀线。两坡翼角相交处的两块滴子瓦要用割角割子。瓦陇要过斜当沟的位置。
4. 调脊
1)、 正脊
(1)、 捏当沟: 在正脊中线两边拴线砌正当沟, 当沟两边和底棱都要抹麻刀灰, 卡在两陇盖瓦之间和底瓦上, 当沟宽度应按正通脊宽度, 当沟与垂脊里侧平口条交圈。
(2)、 砌压当条: 在平条和当沟之上拴线用灰砌一层压当条。压当条应比平口条和当沟宽, 压当条之间用灰砖填平。正脊压当条应与垂脊里侧压当条交圈。
(3)、 砌群色条: 在压当条之上拴线铺灰砌群色条。群色条应与压当条出檐齐, 群色条之间要用灰砖填平。
(4)、 安放正吻: 正吻的分件是: 大嘴、 卷尾、 中钵、 紫龙、 剑把座和吻座。安放正吻前, 应先计算正吻兽座的位置, 找出垂脊当沟外皮, 兽座里皮应在沟外皮以里, 就是说, 两坡当沟要卡住兽座, 即能对兽座起承重作用。但又不能太往里, 否则会遮住兽座的花饰。另外要考虑到应使正吻的龙爪露在垂脊之上。如果不合适, 能够加放吻垫。组装正吻要用吻锔, 正吻里要装灰。背兽套在横插的铁钎上。铁钎应与兽桩十安相交并拴牢。最后安放剑把, 正吻里应放吻索和吻勾。吻索不应拉直, 下方用铁钎穿过与吻索相接的铜制筒瓦钉入木架。
(5)、 砌正通脊: 在群色条之上, 两端正吻之间, 拴线铺层灰砌正通脊。脊筒子事先经计算再砌置, 找出屋顶中点, 以此为中放一块”脊筒子”, 这块脊筒子叫”龙口”, 然后以龙口往两边赶排, 要单数。通脊里要用铁钎横放, 与脊桩十字相交并栓牢, 每块通脊的铁钎要连接起来。通脊中间应装满木炭, 木炭能够防止木架和脊桩糟朽。如用麻刀灰代替木炭, 注意不要装满和灌浆, 以防止通脊涨裂。
勾缝打点并将瓦件表面擦拭干净。
2)、 垂脊
(1)、 砌排山勾滴: 在未调垂脊之前应先砌排山勾滴。
先沿垂脊赶排瓦口, 应注意必须勾头坐中。排好瓦口后, 将瓦口钉在缝板上。拴线铺灰砌排山滴子瓦, 排山滴子出檐应比檐头滴子出檐小, 但应使勾头上的钉帽露在垂脊之外。滴子瓦后口再压一块底瓦, 这块瓦叫”耳子瓦”。排山沟滴两端与戗脊相交处的滴子 应使用”割角滴子瓦”。在每两块滴子瓦之间砌放一块”遮心瓦”。然后拴线铺灰砌圆眼勾头瓦, 并钉钉子和安放钉帽。
(2)、 调垂脊: 歇山垂脊的垂兽应放在挑檐桁上, 垂兽座三面都有花饰, 兽座底要放压当条和托泥当沟, 托泥当沟卡在前后坡与翼角边陇之间, 托泥当沟不但起承重作用, 同时能将两陇之间的灰砖遮挡住。压当条比托泥当沟稍出檐, 压当条和兽座出檐齐。
小红山排山勾滴下面的一段垂脊因座在两陇边陇之上, 因另外侧不用当沟而用平口条。两面平口条与托泥当沟交圈, 外侧平口条与戗脊平口条交圈, 两侧压当条与泥当沟上面的压当条交圈。
3)、 戗脊
歇山戗脊作法与垂脊大致相同, 具体作法如下:
(1)、 兽前: 撺头之后, 压当条之止拴线用灰砌一层”三连砖”。撺头之上铺灰放方眼勾头, 勾头上钉铁钎, 安放仙人及仙人头。仙人之后铺灰安放小兽, 小兽的先后位置顺序是: 龙、 凤、 狮子、 天马、 海马、 狻猊、 押鱼、 獬豸、 斗牛(吼)、 行什(猴)。本工程小兽为前五只, 小兽后放一块筒瓦, (戗兽前一块筒瓦)。在筒瓦之后, 压当条之上安放兽座, 在兽座这上安放戗兽并安好兽角。
(2)、 兽后: 兽后应用戗通脊, 与垂脊相交的戗脊砖要用割角戗脊砖。戗脊斜当沟与垂脊正当沟交圈, 戗脊压当条与垂脊压当条交圈, 为使戗脊保持水平, 撒头这侧与垂脊相交的压当条下口应与另一侧压当条在同一水平线上, 戗脊与垂脊交接要严实。为防止戗脊下滑和断裂, 每块脊筒子都要用铅丝栓在一起。
4)、 博脊
在歇山撒头和小红山相交的地方, 为防止雨水的侵入, 有一条脊砌在那里, 这条脊叫”博脊”。博脊两端隐入排山沟滴的部分叫”博脊尖”。(又叫”挂尖”)
(1)、 先确定”挂尖”位置, 挂尖上口里棱必须紧靠博缝板, 只有这样, 木架油饰才能遮住挂尖里棱而不致漏雨。也就是博脊才能真正起到防水作用。挂尖外口钝角夹角处, 应在撒头边陇盖瓦中线上。
(2)、 按挂尖位置确定当沟位置, 当沟外皮不超出挂尖外皮。
(3)、 拴线铺灰, 逐层砌筑博脊分件, 博脊的层次是: 正当沟、 压当条、 博脊连砖、 博脊瓦, 博脊瓦的泛水应同挂尖, 每层里口空隙要用灰堵严。
5. 琉璃瓦的尺寸及灰浆配比
1)、 本工程选用”六样”琉璃瓦, 尺寸如下表:
六样瓦尺寸表(单位: 厘米)
尺寸
名称
长
宽
厚
尺寸
名称
长
宽
厚
正 吻
115.2
78.4
25
吻下当沟
26.7
15
1.92
剑 把
29.44
12.8
8.32
托泥当沟
26.7
15
1.92
背 兽
11.52
11.52
11.52
平 口 条
25.6
7.36
1.6
吻 座
25
11.52
14.72
压 当 条
25.6
7.36
1.6
群 色 条
38.4
12
8
正 当 沟
26.7
15
1.92
正 通 脊
70.4
75
28.4
斜 当 沟
37
15
1.92
垂 兽
38.4
38.4
23.04
套 兽
24.64
22.4
22.4
垂 兽 座
38.4
23.04
4.48
博脊连砖
40
22.4
8
联 座
67.2
23.04
32
挂 尖
40
22.4
8
三 连 砖
38.4
23.04
8
博 脊 瓦
40
24
3.84
垂 通 脊
70.4
23.04
27.2
博 通 脊
56
21.44
24
戗 兽
32
32
21.76
满 面 砖
38.4
38.4
4.8
戗 兽 座
32
21.76
3.84
蹬 脚 瓦
30.4
14.4
7.2
戗 通 脊
64
21.76
17.6
勾 头
32
14.4
7.2
撺 头
40
23.04
6.72
滴 子
35.2
24
11.2
倘 头
32
20
7.04
筒 瓦
30.4
14.4
7.2
列角盘子
40
23.04
6.72
板 瓦
33.6
24
4.8
三仙盘子
40
23.04
6.72
合 角 吻
60.8
41.6
41.6
仙 人
27.2
4.8
27.2
合角剑把
19.2
4.8
1.6
走 兽
24
4.8
24

2)灰浆配比
本工程玻璃瓦屋面使用的几种主要灰浆配比如下:
大麻刀灰: 泼浆灰或泼灰加麻刀(100:5重量比)加水搅匀而成。
麻刀灰: 泼浆灰或泼灰加麻刀(100:4重量比)加水搅匀而成。
小麻刀灰: 泼浆灰或泼灰加短麻刀(100:3~4重量比)加水搅匀而成。
夹陇灰: 泼浆灰(或泼灰加其它颜色)加煮浆灰(3:7)加麻刀(100:3重量比)加水调匀而成。
裹陇灰: 打底用: 泼浆灰加麻刀(100:3~5重量比)加水调匀而成。‚抹 面用: 煮浆灰掺颜色加麻刀(100:3~5重量比)加水调匀而成。
素灰: 为各种不掺麻刀的煮浆灰(灰膏)或泼灰。勾瓦脸用的素灰又叫”节子灰”。砌瓦用的素灰又叫”熊头灰”。
色灰: 各种灰加颜色而成。常见的颜色有青浆、 烟子、 红土粉、 霞土粉等。如掺少量青浆, 即为”月白灰”。
纸筋灰: 先将草纸用水闷烂, 再放入煮浆灰内搅匀。
白灰浆: 泼灰或生成加水调成浆状。
桃花浆: 泼灰加好粘土即”胶泥” (6: 4重量比)加水调成浆状。
月白浆: 泼灰加适量青灰加水调成浆状。
3)、 琉璃瓦件图
见附图

10.2、 平屋面工程
现平屋面为上人屋面, 根据现场察看, 屋面渗漏较为严重, 必须彻底修缮, 屋面修缮做法具体如下:
1) 拆除原上人屋面细石砼地坪, 铲除原防水层, 并清理干净。
2) 修补防水层下水泥砂浆面层, 使其表面平整、 光滑, 修补的面层要粘结牢固。如损坏严重应重做水泥砂浆面层。
3) 细部的处理: 在女儿墙、 四层墙体上高40cm处, 凿100´100通长的槽, 并用水泥砂浆粉出圆势。女儿墙与屋面的阴角处做好圆弧阴角, 并顺直、 光滑。
4) 铺设屋面防水层时, 基层必须干燥、 干净。施工时, 应由屋面最低标高外向上施工, 宜平行于屋脊施工。从天沟向屋脊方向铺贴, 顺水流方向搭接, 铺贴要展平, 并与基层贴胶, 但不能拉的太紧, 应呈松弛状态。卷材与卷材之间的搭接缝需顺直, 不得扭曲, 否则就难以保证必要的搭接宽度。
5) 卷材细部处理: 在女儿墙阴角、 屋脊处应多铺设一层防水卷材, 女儿墙及四层墙上的防水卷材收口就放在凿好的槽内, 铺设结束后钉钢丝网用细石砼浇填, 用钢丝网水泥砂浆粉刷保护防水层(粉刷从女儿墙上口开始)。
6) 上人屋面地面施工: 在卷材面层上铺设一层过筛的中粗砂垫层(无棱角), 摊铺均匀, 绑扎f4钢筋, 单层双向@200, 并用1.5mm厚的垫块垫好保护层, 绑扎时按6m´6m的分格缝绑扎。钢筋经验收后, 浇筑40厚细石砼, 表面压光压实, (如做地砖面层应用木蟹打毛)。浇筑前, 应做好屋面排水的坡度设置工作。
7) 分格缝用20´40木条留设, 分格缝内用防水油膏填充。
8) 屋面应按规定设置透气孔。

10.3、 彩画
根据原设计图纸, 本工程彩画为苏式彩画, 具体的施工步骤及方法如下:
10.3.1、 彩画基层处理
由于本工程为修缮工程, 原基层的油漆已脱落, 木基层表面已腐朽, 故必须进行处理。
1. 木基层的处理
1)、 将木料表面用小斧子砍出斧迹, 使油灰与木表面易于衔接, 方能牢固。在砍挠过程中应横着木纹来砍, 不得斜砍, 损伤木骨, 木件翘岔处应钉牢或去掉。
2)、 用铲刀将木缝撕成V字型, 并将树脂、 油迹、 灰尘清理干净, 便于油灰粘牢, 大缝者以木条嵌牢。
3)、 由于缝内尘土很难清净, 故汁油浆一道, 以1油满:1血料:20水调成均匀油浆, 不宜过稠, 用糊刷将木件全部刷到(缝内也要刷到)使油灰与木件更加衔接牢固。
4)、 木基层一麻五布地仗
(1)、 捉缝灰: 捉缝灰用铁板向缝内捉之(横掖坚划)使缝内油灰饱满, 干后, 用金刚石或缸瓦片磨之, 并以铲刀修理整齐。
(2)、 扫荡灰: 在捉缝灰上面, 是使麻的基础, 须衬平刮直, 干后用金刚石或缸瓦片磨去飞翅及浮籽, 清理干净。
(3)、 使麻: 开头浆: 用糊刷蘸油满血料(1:1.2)涂于扫荡灰上, 其厚度以浸透麻筋为度, 但不宜过厚。
粘麻: 前面开头浆, 后面跟着将梳好的麻粘于其上, 要横着木纹粘, 如遇木件交接处和阴阳角处, 随两处木纹不同, 也要按缝横粘, 麻的厚度要均匀一致。
轧干压: 名为轧麻, 麻经粘上后, 以若干人用麻压子先由鞅角着手, 逐次轧实, 然后再轧两侧, 注意鞅角不得翘起, 干后如出现断裂者, 名为”崩鞅”。
潲生: 以油满和水(1:1)混合一起调匀, 以糊刷涂于麻上, 以不露干麻为限, 但不宜过厚。
水压: 随着潲生后, 再以麻压子尖将麻翻虚(不要全翻), 以防内有干麻, 翻起后再行轧实, 并将余浆轧出, 以防干后发生空隙起凸现象。
整理: 水压后再复压一遍, 进行详细检查, 如有鞅角崩起, 棱线浮起或麻筋松动者(名为抽筋), 应予修好。
(4)、 压麻灰: 麻干后, 以金刚石或缸瓦片磨之, 使麻茸浮起(名为断斑), 但不得将麻丝磨断。用笤帚打扫, 以水布掸净, 以皮子将压麻灰涂于麻上, 要来回轧实与麻结合, 再度复灰, 以板子顺麻丝横推裹衬, 要做到平、 直、 圆。
(5)、 中灰: 压麻灰干后以金刚石或缸瓦片磨之, 要精心细磨, 以笤帚打扫, 以水布掸净, 以铁板满刮靠骨灰一道。
(6)、 细灰: 中灰干后用金刚石或缸瓦片将板迹接头磨平, 以笤帚打扫, 以水布掸净, 再汁水浆一道(净水), 用铁板将鞅角、 边框、 上下围脖、 框口、 线口、 以及下不去皮子的地方。均应找齐。
(7)、 磨细钻生: 细灰干后, 以细金刚石或停泥砖精心细磨至断斑(全部磨去一层皮为断斑), 要求平者要平, 直者要直, 圆者要圆。以丝头蘸生桐油, 跟着磨细灰的后面随磨随钻, 同时修理线脚及找补生油, 油必须钻透, 干后呈黑褐色。俟全部干透后, 用盆片或砂纸精心细磨, 不可遗漏, 然后打扫干净, 至此, 一麻五灰操作过程就全部完成了。
2. 水泥基层的处理
1)、 铲除原油漆面, 并将水泥表面清扫干净。
2)、 中灰: 抹白灰面, 干透后, 用铲刀将其表面铲除平整干净, 再操底油一道(光油加稀料)再以铁板满刮克骨中灰一道, 不宜过厚, 要平、 直、 圆。干后以金刚石或缸瓦片细磨, 然后打扫干净, 以水布掸净。
3)、 细灰: 同上细灰。
4)、 磨细钻生: 同上磨细钻生。
10.3.2、 材料的选用与配制
中国古代建筑彩画, 多沥以粉条, 在粉条上或两粉条之间贴以金箔, 再用各种颜色绘出花纹, 美丽异常, 除沥粉材料用土粉子、 大白粉、 胶水等配制外, 其绘画颜料有矿物质和植物质两种。
1. 矿物质颜料
矿物质颜料有: 银朱、 樟丹、 赭石、 朱膘、 石黄、 雄黄、 雌黄、 土黄、 佛青、 毛蓝、 洋绿、 沙绿、 石绿、 铜绿、 巴黎绿、 加拿大绿、 铅粉、 锌白、 钛白、 黑色脂。
2. 植物质颜料
植物质颜料有: 藤黄、 胭脂、 墨。
3. 大色的配制
1)、 洋绿: 内含硝质, 在使用前先放入盆内, 用开水徐徐沏之, 随沏随搅拌, 凉后将水澄出, 如是重复二、 三次(用水沏二、 三次, 主要是为了除硝)然后用磨磨细, 入胶液即可使用。
2)、 佛青: 用前, 先除硝, 方法与洋绿同。然后徐徐加胶液, 随之捣拌, 使佛青与胶液混合, 再逐渐加胶液, 搅成糊状, 再加水拌匀即可。
3)、 樟丹: 内含硝质, 使用前也要用开水冲二、 三次, 凉后将水倒出, 入胶液即可。
4)、 锭粉: 先将锭粉压细过罗, 放盆内入胶液, 搅拌, 稠如擀面条之面糊状, 再用手搓成条, 再放盆内, 以清水泡之, 用时搅开即可。
5)、 石黄: 其调制方法与佛青同。
6)、 银朱: 其调制方法与佛青同, 但入胶液要大。
7)、 黑烟子: 先将黑烟子倒入盆内, 徐徐入胶液, 轻轻搅拌, 搅至糊状后, 再入胶液调匀即可。
8)、 红土子: 过罗后, 可直接入胶液, 调匀即可。
4. 二色的配制
1)、 二青: 已调好的佛青, 再兑入调好的白粉, 搅拌均匀, 涂于板上, 比原佛青浅一个色阶, 即为二青。
2)、 二绿: 其调制方法与二青同。
5. 晕色的配制
1)、 三青: 将调好的二青, 再入白粉, 比二青再浅一个色阶, 即为三青。
2)、 三绿: 其调制方法与三青同。
6. 小色的配制
1)、 硝红: 将配好的银朱, 再兑入适当白粉, 比银朱要浅一个色阶, 比粉红要深一个色阶, 即为硝红。
2)、 粉紫: 以银朱加佛青、 白粉, 即为粉紫。
3)、 香色: 将调好的石黄。再兑一些调好的银朱、 佛青, 即为香色。
4)、 其它: 毛蓝、 藤黄、 桃红、 赭石等, 以及用量少者, 均为小色; 其配制方法均可直接入胶。
7. 沥粉材料配制
用筛细的土粉子、 大白面, 加胶液和光油少许配制而成。大粉宜稠, 小粉宜稀。
大粉配合比: 胶水1:土粉子1.60:大白粉0.50。
小粉配合比: 胶水1:土粉子1.00:大白粉1.00。
为了保证质量, 使用材料要适应季节, 特别是胶与水的比例尤为重要。
季节性配合比如下表

季 节
胶 (公斤)
水 (公斤)
春夏秋
1
5
冬
1
7

胶的种类很多, 在彩画工程上, 一般用广胶、 阿胶、 桃胶等。
8. 兑矾水
矾水是用明矾和胶液、 水兑成。明矾又名白矾, 味涩, 是由‘煎炼而成, 呈半透明状。苏式彩画常见来固定颜色, 如盒子花卉、 走兽时, 均过一道矾水覆盖之, 以防再上色时将底层咬混。
矾水的兑法, 先将明矾砸碎, 倒入桶内, 以开水化开, 然后加入适当的胶液即可。
9. 注意事项:
1)、 色料加胶液不宜过大, 以防胶干后裂纹翘皮脱落。地仗生油地必须千透, 否则生油外溢浸色咬花。
2)、 夏季天气炎热, 每天应将备用的胶水熬开一、 二次, 以防变质发臭。冬季配沥粉材料, 应在胶水内加适当白酒, 以防凝固。
3)、 色料多系矿质, 毒性较重, 磨绿, 刷绿, 筛锭粉, 石黄等, 均须带口罩、 手套, 饭前便前注意洗手, 以防中毒, 夏季更不可赤背操作, 手有破伤者更不宜磨绿, 刷绿。藤黄、 桃红珠、 毒性较大, 使用画笔时, 不可用嘴舔笔尖, 否则会呕吐致命, 切宜戒之。
4)、 各道颜色落色时, 应逐层适当减少胶量, 以防第一道色发生混淆剥落现象。
5)、 彩画易于雨淋部位, 应即罩光油一道, 以防冲掉颜色。作法是在佛青内加入适当白粉, 罩油后则可保证与原色相同, 否则颜色会变深。洋绿、 佛青入胶后, 如当日用不完, 容易变质发黑, 故此每天将剩余者, 必须出胶。出胶的方法是, 将剩余的色料加一些热水搅拌, 侯其沉淀, 再将水倒出, 如是一、 二次, 即可将胶出净, 次日用时再兑入胶液。
6)、 钛白系白色颜料, 易风化变黄, 用时应注意。银朱、 樟丹、 不宜与白垩粉合用, 因易变黑。
10.3.3、 彩画操作程序
1. 丈量起谱子
先将彩画构件的部位、 长度、 宽度, 一一量好, 记录清楚, 再以牛皮纸配纸, 如明间大额枋两鞅角距离为4米时, 则配纸要二分之一, 2米即可。按明间、 次间、 稍间, 依次配齐, 然后扣除”老箍头””付箍头”外, 再行摺纸分三停, 再按间用炭条在纸上绘出所要的画谱, (本工程画谱根据设计图纸画出), 也就是稿子。先画箍头宽度(一般为12厘米)再画”岔口线”、 ”皮条线”、 ”枋心线”和”盒子线”。起谱子时均以明间大额枋为准, 其余挑檐桁、 下额枋均依据大额枋五大线尺寸, 上下箍头线必须在一个垂直线上。谱子粗线条起完后, 再行落墨, 就是用墨笔再画一遍。再以大针按墨线扎孔, 孔距2毫米, 扎谱子时要在纸下垫上海绵或麻垫, 扎时大针要直扎、 扎透, 不要扎斜。
2. 磨生油、 过水布、 分中、 打谱子
彩画部位生油地干后, 以细砂纸磨之, 再以水布擦净, 用尺找出横中和竖中, 以粉笔画出, 名为”分中”, 再以谱子中线对准构件中线摊实, 以粉袋循谱子拍打, 使构 件上透印出花纹粉迹, 谓之”打谱子”。谱子打好后, 凡是片金处必须用小刷子蘸红土子, 将花纹写出来, 名为”写红墨”, 然后沥粉要根据红墨线沥之。
3. 沥大小粉
沥粉前先要作沥粉器, 沥粉器由两部分组成, 一是用马口铁皮制成”老筒子”, 二是用马口铁皮制成”粉尖子”。经过手的压力, 将粉浆由粉尖子挤出, 沥于花纹部位上。沥粉时要根据谱子线路, 沥出粉条要横平竖直, 如挑檐桁与大额枋为同样花纹时, 上下小粉也要有区别。
沥粉之前应配好沥粉尺棍, 先沥箍头、 枋心(竖沥箍头, 由上而下。横沥核心, 由左而右)再沥岔口线、 皮条线。上部的线上搭尺, (就是尺棍放在线的上面), 下部线和平身线要下搭尺, 如遇三裹柁, 先沥仰头岔口线和皮条线。由合楞分沥, 显眼光先沥横线, 后沥斜线, 然后再沥盒子线。
沥单线大粉, 如苏画包袱, 必须由檩向下开始, 其次沥包袱线烟云筒, 聚锦线等, 遇弓直线者, 应用尺棍来控制, 如老角梁、 仔角梁、 霸王拳等。
沥小粉之前, 亦须将沥粉器备好, 与沥大粉手续同。
4. 刷色
大木刷色, 有一定规则, 是以明间挑檐衔箍头以青色为准, ”青箍头、 青楞线、 绿枋心”, 次间为”绿箍头、 绿楞线、 青枋心”。稍间又与明间同。明间额枋的箍头又与挑檐桁相反, 为”绿箍头、 绿楞线、 青枋心”。次间、 稍间又相互调换, 如其间数多者, 均以此类推。
斗拱刷色规则, 以角科柱头科为准, 必须”绿翘绿昂青升斗”。再向里推, 为”青翘青昂绿升斗”。青绿调换, 如遇双数者, 中间两攒可刷同一颜色。压斗枋底面一律为绿色。
