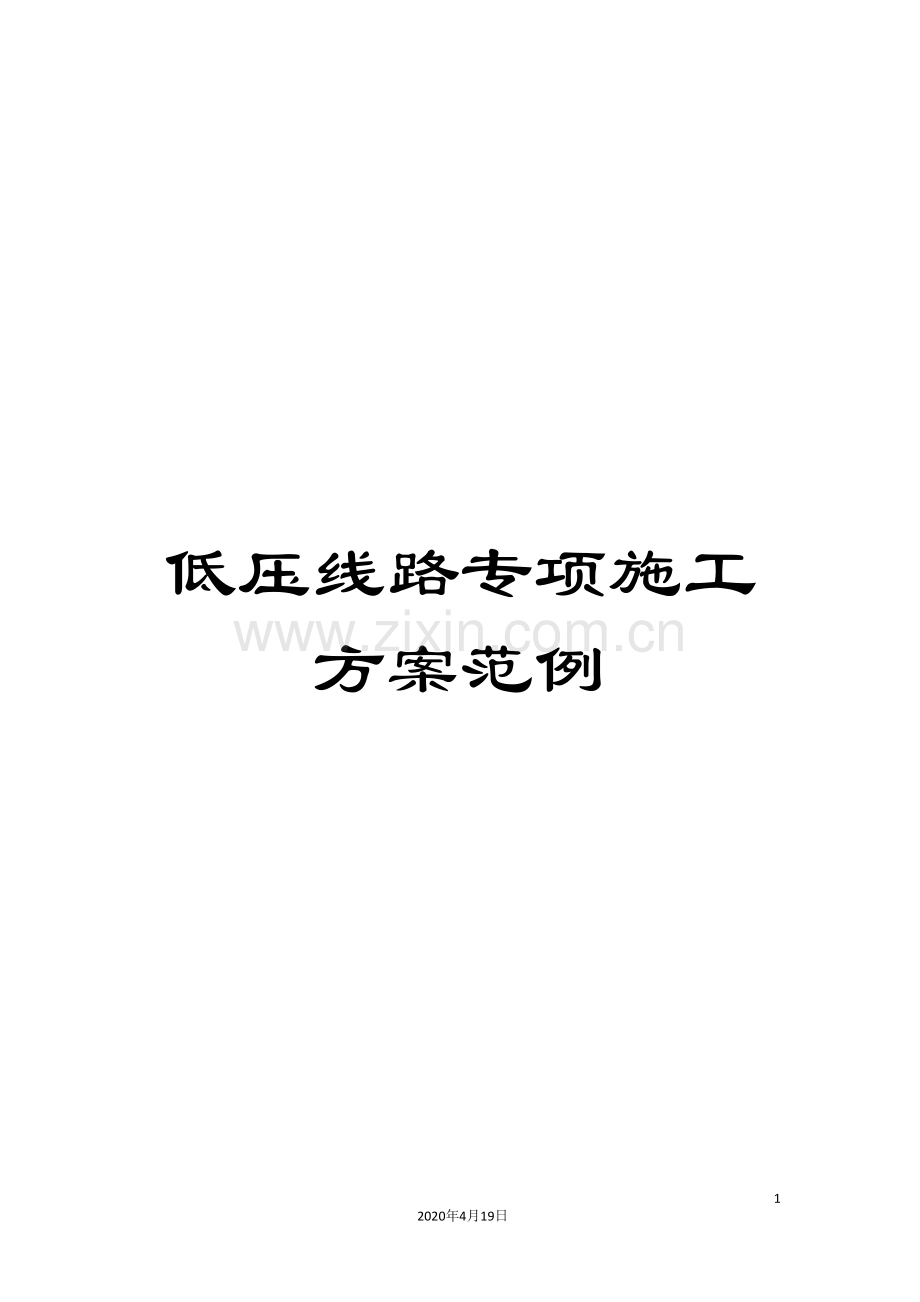

低压线路专项施工方案范例

47
2020年4月19日
文档仅供参考

里水供电所里水大兴头台区低压架空线路大修
施工方案

作业风险等级评估结果： 五 级风险
配网电网风险等级评估结果：可忽略 级风险

编制：
审核：
批准：
日期： 04月

广东运峰电力安装有限公司

一、概况
1．作业（施工）相关单位
作业项目：里水供电所里水大兴头台区低压架空线路大修工程
项目编号：030600MS62151304
施工单位：广东立胜电力工程有限公司
设计单位：广东南海电力设计院工程有限公司
建设单位：广东电网公司佛山供电局
运行维护单位：里水供电所运行维护二班
监理单位: 清远市凯誉工程监理有限公司
2.作业（施工）范围及主要工程量
2.1作业（施工）范围：
110kV里水变电站：10kV新联线大兴头（038）台区支线#1杆10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码；10kV新联线大岗头电站支线10kV新联大岗头（0045）公用台变配电箱。
2.2工作内容：
110kV里水变电站:10kV新联线大兴头（038）台区支线#1杆10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码解口，将10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码后段线路转为10kV新联线大岗头电站支线#3杆10kV新联大岗头（0045）公用台变0.4kV备用4014开关新建的线路供电。
3、作业（施工）期限
计划开工日期： 年 03 月 31 日 09 时 00 分
计划竣工日期： 年 03 月 31 日 17 时 00 分
4、编制依据及施工执行标准
(1)、《电气装置安装工程66kV及以下架空电力线路施工及验收规范》GB50173-
(2)、《电气装置安装工程接地装置施工及验收规范》GB50169-
(3)、《电气装置安装工程高压电器施工及验收规范》GBJ147-
(4)、《电气装置安装工程电气设备交接试验标准》GB50150-
(5)、《施工现场临时用电安全技术规范》JGJ46-
(6)、《工程建设标准强制性条文》（电力工程部分）（ ）
(7)、《10kV～500kV输变电及配电工程质量验收与评定标准》（ 中国南方电网)
(8)、《电网建设施工作业指导书》（ ）(中国南方电网)
(9)、《电网建设工程安全和环境管理设施规范应用手册》（GSG/MS0912- ）
(10)、《中国南方电网有限责任公司基建安全管理规定》（Q/CSG21006- ）
(11)、《基建工程安全文明施工管理规定》（Q/CSG21005- ）
(12)、《中国南方电网有限责任公司电子文件归档与整理规范》（Q/CSG21804- ）
(13)、工程施工合同、设计图纸及说明书（运行）
(14)、《电力安全工作规程电力线路部分》(GB 26859- )
(15)、《 电力建设安全工作规程 》（第2部分电力线路）(DL 5009.2- )
(16)、《中国南方电网有限责任公司电力安全工作规程》(Q/CSG 510001- )
(17)、《中国南方电网有限责任公司电网建设施工作业指导书第8部分 配网工程》
5、主要风险概述
存在风险的活动描述：倒供电、触电伤害、不按规定使用验电器和接地线、高处堕落、高空坠物伤人、意外伤害、交通事故、倒杆、跑线伤人、施工人员的精神状态、施工现场环境、所安装设备材料存在缺陷。

二、风险评估及控制
1.现场作业风险评估与控制
1.1作业风险评估结果

1.2根据作业风险评估结果确定各级人员的到位要求
根据作业风险评估结果，本次作业风险为五级风险。根据《佛山供电局配网现场作业风险管控工作指引（ ）》的要求，各级人员的到位要求如下表：
单位、部门和岗位
五级风险
到位人员
施工单位
项目管理人员
旁站监督
XXX
项目责任人
-

单位主管领导
-

1.3主要控制措施
序号
危 害 名 称
风险种类
风险等级
风险控制措施
1
工器具、材料在杆塔上随意放置
碰撞
打击
中等风险
1.金具、材料、工器具在杆塔上不能随意放置并应绑扎牢固；
2.小件物品或材料应用工具袋装好
2
横担、金具安装垂直下方站人
打击
碰撞
中等风险
横担、金具安装时垂直下方不得站人
3
线盘没有设专人看管,线盘没有制动措施
打击
中等风险
1.线盘应设专人看管；
2.导、地线应从上方牵出；
3.线盘放罝应平稳可靠；
4.线盘应转动灵活，制动可靠
4
导、地线被卡挂时,人员用手推、拉或站在导、地线的下方或内角侧
打击
中等风险
1.导、地线被卡挂时，应停止展放，施工人员应使用工具处理，严禁用手推拉导、地线；
2.严禁跨越展放中的导、地线或站在导、地线的垂直下方或内角侧
5
牵引绳与导、地线连接不牢固
打击
交通意外
中等风险
1.牵引绳与导、地线连接应用旋转连接器及连接网套；
2.牵引绳与导、地线连接要可靠，连接口应缠胶布
6
手动葫芦防脱钩装置失效
坠落
碰撞
打击
高风险
1.使用前应检查手动葫芦的吊钩、链条、转动装置及刹车装置；
2.手动葫芦防脱钩装置应齐全有效

2.配网电网风险评估与控制
2.1配网电网风险评估结果

作业（施工）单位
广东立胜电力工程有限公司
作业设备所属运行单位
里水供电所
工作任务
110kV里水变电站:10kV新联线大兴头（038）台区支线#1杆10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码解口，将10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码后段线路转为10kV新联线大岗头电站支线#3杆10kV新联大岗头（0045）公用台变0.4kV备用4014开关新建的线路供电。
勘察人员
严建雄、汤衍伟、黄志亮、莫伟涛
勘察时间
08月21日

可能失压配变评估：

施工可能造成跳闸线路
线路名称
类型
配变数
最大值
失压配变评分（D1）

重要用户评估：

名称
级别
影响情况
供电评分
后备电源情况
电源评分
重要用户一

重要用户二

重要用户三

/
/
/
供电评分合计（D2）
0
电源评分合计（D3）
0

D1
D2
D3
风险得分

计算公式（D1+D2-D3）
0
0
0
0

2.2主要控制措施：
序号
危 害 名 称
风险种类
风险等级
风险控制措施
1
不按规定程序作业
设备破损
中等风险
1、施工人员按规程操作；
2、工作负责人执行检查工作，确认临时接地线已拆除。
2
误触碰带电设备
设备破损
中等风险
1、进入配电房及台架配电箱进行停电作业时，应先核对设备接线图和工作票，防止走错间隔；进入柜内作业，因先弄清楚柜内的带电部分和停电部分，作业时要确保与带电体的安全距离；
2、应在带电设备四周装设网状围栏，并悬挂“止步，高压危险”标示牌。

3.环境与职业健康风险评估与控制
序号
危害名称
风险种类
风险等级
风险控制措施
1
致害的动物
咬伤、中毒
低级风险
1、经过村庄、果园、鱼塘等有狗的地方最好是由其主人带领经过，同时配备棍棒，以防失控的狗突然窜出伤人。　　　　　　　　　　　　　　　　　　　　　　2、打草惊蛇，并带上蛇药备用。　　　　　　　　　　　　　　　　　　　　　　　　　　　3、发现马蜂时应避免与其接触,更不能尝试驱赶它。
2
雷击
触电
低级风险
遇到雷雨天不进行高空作业，已在作业的必须下杆避雨，避雷
3
过高的气温
中暑
低级风险
合理安排工作时间，避开高温时段勘查作业，配备足够水、急救医药箱。

三、组织措施
1．施工现场组织机构
1.1、供电所总协调员：严建雄（电话： ）
1.2、施工单位现场架构：
施工总负责人：李中霞 电话：
工作负责人：黄志亮 电话：
技术负责人 ：汤衍伟 电话：
安全负责人 ：范瑞杨 电话：
质量负责人 ：何德明 电话：
2．各级人员职责
2.1、施工总负责人
1）、项目负责人由公司授权，全权负责本工程项目的实施，代表公司处理与本工程有关的外部关系事务，决策本工程的各项重大事宜。
2）、在工程施工过程，认真贯彻执行国家的政策、法规、法令，贯彻落实公司的程序文件和各项管理制度，认真执行业主关于工程建设的有关文件规定。
3）、负责建立本工程组织机构，明确各部门和人员的职责和权限，组织制定和贯彻项目部各项规章制度和奖惩条例。
4）、贯彻执行公司质量方针、安全生产方针，定期主持召开安全、质量工作会议，确保措施和计划有效实施，确保工程质量目标和安全目标达到的合同要求和国家强制性规定，对本工程的施工安全和质量全面负责。
5） 、科学组织生产、合理配置资源，协调各部门之间的关系，负责组织青赔工作，及时解决施工中出线的问题。确保本标段按计划按期竣工和投产达标。
6）、定期向公司领导汇报工作，定期与业主、监理工程师等相关方联系。
7）、负责坚持文明施工，节约资源，注重环保。
2.2、工作负责人
1）、在项目负责人领导下，对本工程的技术、质量和安全技术工作全面负责。
2）、执行国家有关的规程、规范及各项技术管理制度，贯彻公司程序文件，组织落实工程投产达标的实施细则，确保工程质量达到优质工程，满足业主的要求。
3）、组织施工图纸审查，主持编制本工程施工组织设计，组织编写和审批各项施工作业指导书、安全和质量保证措施。组织项目部技术安全交底工作。
4）、负责开工前的技术培训和考核工作，制定本工程的培训计划，对各类人员进行技术培训、考核和资格确认，确保各类人员持证上岗。
5）、定期策划和组织各种安全、质量工作会议，总结施工过程中的经验和教训，及时采取有效措施和消除隐患，解决施工中出现的疑难技术问题，对重大施工方案作出决定，组织各项新技术、新工艺的推广、落实。
6）、经常与业主、设计、监理、运行代表联系，征求对本工程的反馈意见和建议，促进项目安全、优质按期完工。
7）、经常深入施工现场检查和指导工作，组织安排各种工程质量的检查和验收，验证本工程的开工条件和竣工条件，指导和检查各项施工资料的正确填写。
8）、监督和指导现场文明施工。
2.3、技术负责人
1. 负责整个工程的技术管理工作，编制各道工序的施工方案，并进行技术交底，指导各队的施工，解决施工中存在的技术问题，从技术上保证工程的施工质量。
2. 负责工程施工的质量管理工作，编制质量手册，支持项目经理部的质量检查，督促各施工班组按相关技术规范和施工作业指导书等施工。
2.4、安全负责人
1．贯彻执行工程安全工作目标计划、质量工作目标计划，协助工作负责人代表项目部与项目施工队签订安全目标合同。负施工现场安全的直接管理责任。
2．全面负责监督本片区工程施工过程中的各项安全、技术措施的落实，防止违章作业，指导施工队搞好施工安全；发现安全问题及时处理，并依据有关规定和制度对相关人员进行处罚；定期不定期向项目副经理汇报工地的安全情况。
3．负责本片区工程施工驻地和施工现场的安全标识及安全监督工作，负责施工现场的质量监督工作。
4．负责项目分部全体人员安全教育、安全检查认证。
5．参加本片区工程事故的调查处理，进行事故的分析、报告、登记和统计。
2.5、质量负责人
1. 贯彻执行工程安全工作目标计划，代表本批项目总负责人与施工班组签订质量和环境保证目标合同。在项目管理过程中负主要的质量监督管理责任。
2. 全面负责监督施工过程中的各项安全措施和技术措施的落实，防止违章作业，指导施工班组搞好施工安全；及时处理检查发现质量问题并依据有关规定和制度对相关人员进行处罚；定期向项目经理汇报工地的质量情况。
3. 负责组织、监督公司的质量、职业安全健康和环境管理体系及各项规章制度在项目中的落实。
4. 在项目经理的领导下，制定本批工程《质量、安全事故应急预案》，必要时，负责向项目经理申请启动与实施。组织对本批工程部全体人员安全教育，组织施工安全大检查、工程质量的内部自检自纠工作及日常质量的管理工作。
5. 负责组织事故报告，调查、分析、处理、防范和统计工作。
6. 质量负责人对本批工程的施工质量管理工作直接对项目总负责人，负直接的管理责任。
3．施工机具配置情况
3.1、主要施工工器具：
序号
名称
型号规格
单位
数量
备注
1.
汽车
五十铃
台
1

2.
放线架
10T
副
1

3.
液压冲孔器

套
1

4.
发电机
5kW
台
1

5.
链剪

把
2

6.
大扳手
24寸
只
1

7.
断线钳
900型
把
2

8.
紧线器
2T JKL-2
个
3

9.
手板葫芦
1.5T
把
2

10.
脚扣

付
6

11.
竹梯

把
5

12.
数字地网摇表
Model 4105
台
1

13.
万用表
9208型
个
1

14.
工作绳
尼龙线绳 30米/条
条
3

15.
路牌

块
5

16.
施工围栏
1.3*1.3
块
10

17.
雪糕筒

只
15

3.2安全工器具：
序号
名称
型号规格
单位
数量
备注
1
安全帽

顶
6

2
安全带
双背带式双保险
条
6

3
绝缘靴
10kV
对
1

4
绝缘手套
12kV
对
3

5
反光衣

件
6

6
验电笔
0.4kV
支
3

7
绝缘棒
10kV
套
1

8
0.4kV接地线

组
8

4、人员配置情况
工作负责人：黄志亮
工作班人员：黄有熙、莫荣润、彭井茂、吴木荣、陈国祥。
4.1工种及数量
序号
组别
工种
施工人数
备注
1
负责人：黄志亮
高空作业人员
3

2
电气安装工
1

4
普工
2

合计
6

4.2工作任务分解：
1、10kV里水大兴头（0038）公用台变
序号
工作任务
负责人
杆塔上作业人员
地勤
备注
1
10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码解口
黄志亮（对负责加工材料及技术指导）
黄有熙、莫荣润
陈国祥

2
将10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码后段线路转为10kV新联线大岗头电站支线#3杆10kV新联大岗头（0045）公用台变0.4kV备用4014开关新建的线路供电。
黄志亮（对负责加工材料及技术指导）
彭井茂
吴木荣

四、施工进度计划
时间
工作任务及人员安排
备注
12月24日 07:30-08:00
施工前工作准备及等待许可（全部人员）

12月24日08:00-08:30
停电、许可工作票（全部人员）

12月24日08:30-09:00
施工人员验电挂接地，待施工负责人正式通知施工

12月24日09:00-11:00
更换街码

12月24日11:00-16:30
拆除旧线、放线、紧线

12月24日16:30-17:00
供电所人员进行验收工作

12月24日17:00-17：30
施工单位拆除安全措施，供电所人员确认安全措施已全部拆除

12月24日17:30-18：00
结束工作票

五、技术措施
1、关键工序的技术要求及施工方法
1.1街码及金件安装
（1）、街码档距一般不超过6m。
（2）、用街码固定的导线，导线在直线段原则上放在瓷碌的内侧，导线对墙体距离不得少于5cm，70mm2以上的导线用双十字扎线要缠5-6圈。
（3）、导线截面超过70 mm2以及在跨越、转角处要用加强型街码，终端、断连处要用可调式特殊装置。
（4）、装在墙上转角，终端街码使用铁线缠打拉线截面不少于#12，最好采用热镀锌扁钢固定。
（5）、电表引落线要用硬管穿套并固定，单相引落线可按单管接入，三相四线应由一线一管引入，电表箱底对地统一为1.8m，塑料表箱不用接地，铁壳表箱采用TN-C系统接零或TT系统接地。
（6）、所有低压金件要热镀锌后才能安装。
1.2架设导线
（1）、放线过程中，对展放的导地线应认真进行外观检查，对于制造厂在线上设有损伤或断头标志的地方，应查明情况妥善处理。
（2）、对重要的交叉等工程跨越，如公路、铁路、航道电力线及弱电流线等，应与有关部门联系，并在对方协助下，搭好跨越架或做好安全措施。
（3）、架线时，除应在杆塔处设监护人外，对被跨越的房屋、路口、河塘和人车较多处均应派专人监护。跨越部位监护人要持对讲机看守，且在被跨越的道路前后应设警示牌。
（4）、进行架线工作时，应事先做好核对线路相序工作，并在新线路的断联、分支（含配变台架）、终端杆横担刷相序漆（或挂相序牌），以便新旧线路驳接提供可靠技术资料。
（5）、展放线经过坚硬地质时，应采取防磨损措施，并派人看守。一般可垫以木棍、草垫等防止磨损导线。
（6）、在放线过程中，如线被障碍物卡住，监护人应在线弯的外侧用大绳或撬棍进行处理，不得用手直接推拉。
（7）、人力拖放线时，应有技工带领并指挥普工拖放，事先向全体人员交待清楚安全注意事项和有关联系信号知识。拖放线民工应备垫肩、手套及劳护用品，人与人之间的距离应适当。
（8）、紧线前永久拉线要收紧，街码全部螺丝必须紧固，且紧线施工必须在杆受力反方向侧打好临时拉线，不得用三相同紧的施工方法。
（9）、在耐张段另一端的耐张杆杆位处用绞磨紧线，并观测弛度，待导线达到弛度要求而且各直线杆位的瓷横担无倾斜后可划印。
（10）、导线连接，以保证接触电阻最小，导线连接采用钳压连接。
2、影响工程质量的薄弱环节及采取的预控措施
序号
工程质量薄弱环节预测分析
预控措施
1
极个别施工人员质量意识淡薄，只重效率，忽视质量
1.制定质量奖惩制度，个人利益与质量挂钩
2.严格执行规章制度，奖惩分明
3.关键工序，重要岗位由有经验的质量意识强的人担任
4.加强质量意识教育和培训工作
2
自行采
购材料
1.达到国家标准和设计的要求，有出厂质量检验合格证或化验合格证；
2.按规范规定抽样、预制并送到省建委批准的质量检验部门进行检验，工程中使用的材料与送检样品一致；
3.水泥必须是监理工程师同意的厂家，承包商按施工规范要求制定水泥的采购、运输、保管、使用等管理办法；取样时需经监理工程师监证取样。
3
导、地线及光缆在施工中磨损
1.装卸运输过程中采取保护措施；紧线操作端、导地线落地处铺护线帆布，锚线升空处重点保护；
2.保持通讯畅通无阻，特别跨越点重点监护；
3.挂线后及时安装附件。在可能与导线接触的地方垫软物。
4
0.4kV 配电线路
1．架线工作应设专人指挥，统一信号，并保证信号畅通。
2．导线固定时，导线在直线段原则上放在瓷碌的内侧，导线对墙体距离不
得少于 50mm，70mm2 以上的导线用双十字扎线要缠 5-6 圈。
3．装在墙上转角，终端街码使用铁线缠打拉线截面不少于#12，最好采用热
镀锌扁钢固定。
4．电表引落线要用硬管穿套并固定，单相引落线仍按单管接入，三相四线
应由一线一管引入，电表箱底对地统一为 1.8m。
5
导线及地线弛度误差
多设观测点；采取粗细结合的调节方法。
6
预埋件遗漏或位置偏
1.设专人进行铁件预埋，另设专人进行检查。
2.重点注意铁件的材料、位置、形状、数量、尺寸、平整度、固定方式。

3．投运送电工作要求
1.清点好接地线数量，是否与停电前数量相符。
2.办好结束工作票的工作。
3.收好施工造成的废料及垃圾。
4.尽量将施工现场恢复至原来面貌。
5.组织好施工人员做好退料的相关工作。
6.清理现场，核实工作人员是否全部撤场。

六、安全措施
1、安全保证组织措施
（1）本工程的安全管理组织机构
专责监护人：吴木荣 电话：
现场安全管理人员：周演强 电话：
（2）本工程的安全管理人员职责
专责监护人：
工作前专责监护人对被监护人员交代安全措施，告知施工现场存在的危险点和安全注意事项。
在施工过程中，专责监护人不得兼做其它工作，对工作班人员的作业安全情况进行监护，督促落实各项安全防范措施，及时纠正不安全的行为。专责监护人临时离开时，应通知被监护人员停止工作或撤离工作现场，待专责监护人回来后方可恢复工作。
监护工作地点：10kV新联线大岗头电站支线10kV新联大岗头（0045）公用台变配电箱。
监护作业任务：将10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码后段线路转为10kV新联线大岗头电站支线#3杆10kV新联大岗头（0045）公用台变0.4kV备用4014开关新建的线路供电。
临近带电部位：110kV里水变电站10kV新联线大岗头电站支线#3杆10kV新联大岗头（0045）公用台变10kV三角环带电，监护好工作人员，严禁超越工作范围作业。
现场安全管理人员：
认真学习并严格执行安全技术操作规程，不违规作业；自觉遵守安全生产规章制度，执行安全技术交底和有关安全生产的规定；服从安全监督人员的指导，积极参加安全活动；爱护安全设施；正确使用防护用具；对不安全作业提出意见，拒绝违章指挥，做到“四不”伤害。
全面负责本队的安全文明施工；工程项目开工前，组织本队人员接受安全技术交底并签字，负责本队安全施工条件的检查和落实；定期开展安全学习、讨论会，及时指出不安全因素并加以改正；对发生的安全事故及时上报。
（3）工程分工协调会
项目总负责人在单位组织全体班员召开班前会，由工作负责人讲述当日的作业任务、人员分工、作业危险点以及风险控制措施、工器具检查和使用要点、安全工作注意事项等。
2、安全保证技术措施
（1）、施工现场应严格
执行“十不准”
不准未采取安全防护措施的人员进入施工现场
不准无工作票进行施工工作。
不准在大雾、雷雨和5级以上大风时登铁塔。
不准在没有确认停电的情况下接近电力设备。
不准使用未经过检测或已过有效期的安全工器具。
不准采取突然剪断导线的方法撤线。
不准在高空作业中上下抛砸物品、工具。
不准在带电设备周围使用皮卷尺、钢卷尺和线尺（夹有金属丝者）测量。
不准以约时方式进行停电、送电工作。
不准野蛮装卸铁塔和其它电力器材。
（2）、进入施工现场的所有人员必须正确佩戴安全帽，高空作业人员要合格的双保险安全带、铁塔上进行施工作业转位时，禁止失去安全带保护作用，穿好胶底鞋，工作前严禁饮酒。严禁带病、带伤工作。
（3）、在工作中遇雨、大风、闪电雷鸣或其它任何情况威胁到工作人员的安全时，工作负责人可根据具体情况，临时停止工作。
（4）、施工前，施工负责人及安全负责人要对全体施工人员进行技术和安全交底，说明本次施工线路名称，施工地段，指明每个人工作内容、职责范围、注意事项。工作负责人必须始终在工作现场，对工作人员的安全进行认真监护。分组工作时，每个小组应指定小组负责人，负责小组工作人员安全监护。
（5）、在交通道路施工时，必须做好交通安全措施：设置安全告示牌，按标准要求设足够的反光标志牌，放置足够数量的雪糕筒；晚上悬挂红色危险警告灯；对人车较多时，必须设专人安全监护。
（6）、用汽车接送施工人员时，车厢、栏板要牢固，栏板高度不低于1m，车上指定安全监护人，不得超员，不得人货混载，乘车人员的头、手不得伸出车厢栏板，车厢栏板严禁坐人，严禁司机酒后开车和无证驾驶。
（7）、杆塔上作业人员要防止掉东西，使用的工器具、材料等应装在工具袋里，工器具要用绳索传递，杆塔下方禁止行人逗留。
（8）、攀登杆塔前应认真检查地脚钉、脚扣、升降板、爬梯等是否牢固，无问题后方可攀爬。
（9）、在杆塔上作业转位时，不得失去安全带保护。
2.1停电设备安全措施
办理工作票种类
配电线路第一种工作票
责任人
工作要求的安全措施
应拉断路器（开关）和隔离开关（刀闸）（厂站名及双重名称）：
110kV里水变电站10kV新联线大兴头（038）台区支线#1杆10kV里水大兴头（0038）公用台变：断开0.4kV4011工业1线开关、0.4kV 4012工业西线开关，拉开变低4011G刀闸，拉开10kV新联线大兴头（038）台区支线#1杆1T01RD跌落式熔断器，取下熔管，带电断开三角环；
110kV里水变电站10kV新联线大岗头电站支线#3杆10kV新联大岗头（0045）公用台变：断开0.4kV4012照明南线开关、拉开4012G刀闸，断开0.4kV4013工业北线开关、拉开4013G刀闸，拉开变低4011G刀闸，拉开10kV新联线大岗头电站支线#3杆3T01RD跌落式熔断器，取下熔管，带电断开三角环。
供电所运维班
应合接地刀闸（注明双重编号）或应装的接地线（装设地点）：
装接地线： 10kV里水大兴头（0038）公用台变变低4011G刀闸负荷侧，10kV新联大岗头（0045）公用台变变低4011G刀闸负荷侧（施工单位与运行单位共用）。
供电所运维班
应设遮栏、应挂标示牌（注明位置）：
悬挂“禁止合闸，线路有人工作” 标示牌：在10kV里水大兴头（0038）公用台变4011G刀闸操作把手上、10kV新联线大兴头（038）台区支线#1杆1T01RD跌落式熔断器座上，10kV新联大岗头（0045）公用台变4011G刀闸操作把手上、10kV新联线大岗头电站支线#3杆3T01RD跌落式熔断器座上。
供电所运维班
其它安全措施和注意事项：
1、认真核对设备名称、编号、位置正确无误；2、工作地点设专人监护，严禁超越工作许可范围；3、路边施工在工作范围设置围栏，在来车方向前后50米至100米设置警示牌及导向牌；4、禁止超出工作范围，禁止非工作人员进入工作范围，地勤人员穿着反光衣。。
黄志亮、吴木荣、周演强
保留的带电线路或带电设备（注明确实地点）：
110kV里水变电站10kV新联线：大兴头（038）台区支线#1杆10kV里水大兴头（0038）公用台变10kV三角环带电，大岗头电站支线#3杆10kV新联大岗头（0045）公用台变10kV三角环带电。
黄志亮、吴木荣、周演强
防反供电、感应电措施
施工单位在工作现场自行装设的接地线（注明确实地点）：
装设接地线：10kV新联线大兴头（038）台区支线#1杆10kV里水大兴头（0038）公用台变0.4kV工业1线西支线#2街码、10kV里水大兴头（0038）公用台变0.4kV工业西线西支线#2街码；10kV新联大岗头电站支线#3杆10kV新联大岗头（0045）公用台变0.4kV照明南线开关负荷侧、10kV新联大岗头（0045）公用台变0.4kV工业北线开关负荷侧；陈天祥用户开关箱负荷侧、吴得恩用户开关箱负荷侧、佛山市南海区里水琪瑞五金厂1车间用户开关箱负荷侧、佛山市南海区里水琪瑞五金厂2车间用户开关箱负荷侧。
黄志亮、吴木荣、周演强

2.2不停电设备安全措施（无）
2.3特殊工种安全措施
（1）电焊作业时需做好防护措施，并办理动火工作票，清理现场易燃物品，配备足够的消防器材。
2.1.4施工用电安全措施
(1) 施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应。
(2) 各类用电人员应做到：
1）掌握安全用电基本知识和所用设备的性能；
2）使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带“病”运转；
3）停用的设备必须拉闸断电，锁好开关箱；
4）负责保护所用设备的负荷线、保护零线和开关箱。发现问题，及时报告解决；
5）搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
2.4通用安全措施
（1）施工单位人员必须持佛山供电局安全监察部核发的《进网作业许可证》（应在有效期内），方可进入。
（2）进入施工现场的人员，必须穿着符合要求的纯棉工作服、佩戴符合要求的安全帽后方可进入。
（3）在办理许可手续后，现场工作严格执行监护制度。工作负责人必须始终在工作现场认真履行监护职责。现场监护人应佩戴明显的标志，当工作地点分散，监护有困难时，要根据现场的安全条件、施工范围、工作需要，增设专责监护人。
按工作票安全措施栏所列安全措施，检查核对安全措施，注意看清设备名称，严防走错位置。
（4）执行安全技术交底制度。工作班开工前执行站班会制度，工作负责人应向工作班成员宣讲工作票内容。
（5）必须按工作票上所列工作项目进行。严禁在工作中擅自扩大工作任务，超范围工作。
（6）施工现场与带电运行的设备区域之间必须设置安全围拦，安全围拦应采用红白相间网状遮拦。注意与110kV、10kV设备带电部分分别保持1.5米、0.7米以上安全距离。
（7）作业现场必须做到“三不乱”（电线不乱拉；管道不乱放；杂物不乱丢），废料、杂物应于当天工作结束后清理出站才收工，确保站内通道安全畅通。
（8）作业终结手续办理后，作业人员不得擅自进入作业现场和其它生产区域。需要进入的必须重新办理工作许可手续，并经工作许可人同意才能进入。

里水供电所里水大兴头台区低压架空线路大修工程任务分工表
现场总指挥：汤衍伟，联系电话：
工作负责人：黄志亮，联系电话：
工作组
工作班成员
装接地线
工作地点
工作任务
特殊危险点及专项管控措施
一般危险点分析及现场的控制措施
管理人员
1
工作负责人：黄志亮

班组成员：黄有熙、莫荣润、彭井茂、吴木荣、陈国祥。（共6人）
1、10kV新联线大兴头（038）台区支线#1杆10kV里水大兴头（0038）公用台变0.4kV工业1线西支线#2街码
接地编号：YJ-QJ09-
2、10kV里水大兴头（0038）公用台变0.4kV工业西线西支线#2街码
接地编号：YJ-QJ09-
3、10kV新联大岗头电站支线#3杆10kV新联大岗头（0045）公用台变0.4kV照明南线开关负荷侧
接地编号：YJ-QJ09-
4、10kV新联大岗头（0045）公用台变0.4kV工业北线开关负荷侧；
接地编号：YJ-QJ09-
5、佛山市南海区里水琪瑞五金厂2车间用户开关箱负荷侧。
接地编号：YJ-QJ09-

110kV里水变电站：10kV新联线大兴头（038）台区支线#1杆10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码；10kV新联线大岗头电站支线10kV新联大岗头（0045）公用台变配电箱。
更换低压架空线
一、紧线、拆旧线作业：
紧线、拆旧线施工应用双紧线器对每条线紧线施工，并用绳索将线尾绑扎牢固并设专人牵引，防止紧线时跑线伤人，施工人员严禁站在导线内角侧及跨在导线上，防止拆线时砸伤及回弹伤人，严禁导线下方有人逗留。□
一、施工人员身体不适：
1.1、开工前查看施工人员精神状态，对精神状态不佳的人员不安排施工。
1.2、高温作业注意防暑调整施工时间，必要时轮值上杆。
二、道路旁边施工：
2.1、道路旁施工，在来车方向前50米放置“前方施工、车辆慢行”警示牌及导向牌；施工现场做好围蔽并拉起警戒线及放好警示牌，防止非工作人员进入施工现场；在场的施工人员必须穿着反光衣。
三、高空作业不按规定佩戴安全带、不用绳索传递工器具及材料：
3.1、 按规定使用检验合格的双保险安全带，安全带严禁低挂高用；
3.2、高处作业应使用工具袋，较大的工具应固定在牢固的构件上，不准随便乱放。材料要用绳索传递。传递前要检查并使用完整无破损、牢固的绳索；
3.3、在场的施工人员必须佩带好安全帽。
四、安装作业：
4.1、使用牢固、无破损的绳索传递并用绳索绑扎要牢固可靠。
4.2、材料、工器具在杆塔上不能随意放置并应绑扎牢固。
4.3、更换时作业下方不得站人。
4.4、施工前确认工作区域并做好隔离措施及悬挂警示标示牌，并设专人监护；
4.5、作业前，对施工人员进行专项技术交底。
五、杆、塔上作业：
5.1、正确佩戴安全帽，穿着软底工作鞋；
5.2、上杆前应先检查杆根是否牢固；
5.3、使用合格的登高工器具，使用双保险安全带；
5.4、使用绳索传递工器具及材料，杆上作业时要使用工具袋。
汤衍伟
各小组危险点分析及控制措施：

工作地点
示图
110kV里水变电站：将10kV里水大兴头（0038）公用台变0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码后段线路转为10kV新联线大岗头电站支线#3杆10kV新联大岗头（0045）公用台变0.4kV备用4014开关新建的线路供电。

危险点
一、道路旁边施工：
1.1、道路旁施工，在来车方向前50米放置“前方施工、车辆慢行”警示牌及导向牌；施工现场做好围蔽并拉起警戒线及放好警示牌，防止非工作人员进入施工现场；在场的施工人员必须穿着反光衣。
二、梯子上高空作业
1、梯子应坚固完整，有防滑措施。梯子的支柱应能承受作业人员及所携带的工具、材料攀登时的总重量。作业中使用梯子时，应设专人扶持或绑扎牢固。
2、硬质梯子的横档应嵌在支柱上，梯阶的距离不应大于 40cm，并在距梯顶 1m 处设限高标志。使用单梯工作时，梯与地面的斜角度为 60° 左右。
3、梯子不宜绑接使用。人字梯应有限制开度的措施。人在梯子上时，禁止移动梯子。

接地位置
示图
1、10kV新联线大兴头（038）台区支线#1杆10kV里水大兴头（0038）公用台变0.4kV工业1线西支线#2街码
接地编号：YJ-QJ09-
2、10kV里水大兴头（0038）公用台变0.4kV工业西线西支线#2街码
接地编号：YJ-QJ09-

0.4kV工业1线东支线#1街码、0.4kV工业西线东支线#1街码解口。

接地位置
示图
3、10kV新联大岗头电站支线#3杆10kV新联大岗头（0045）公用台变0.4kV照明南线开关负荷侧
接地编号：YJ-QJ09-
4、10kV新联大岗头（
