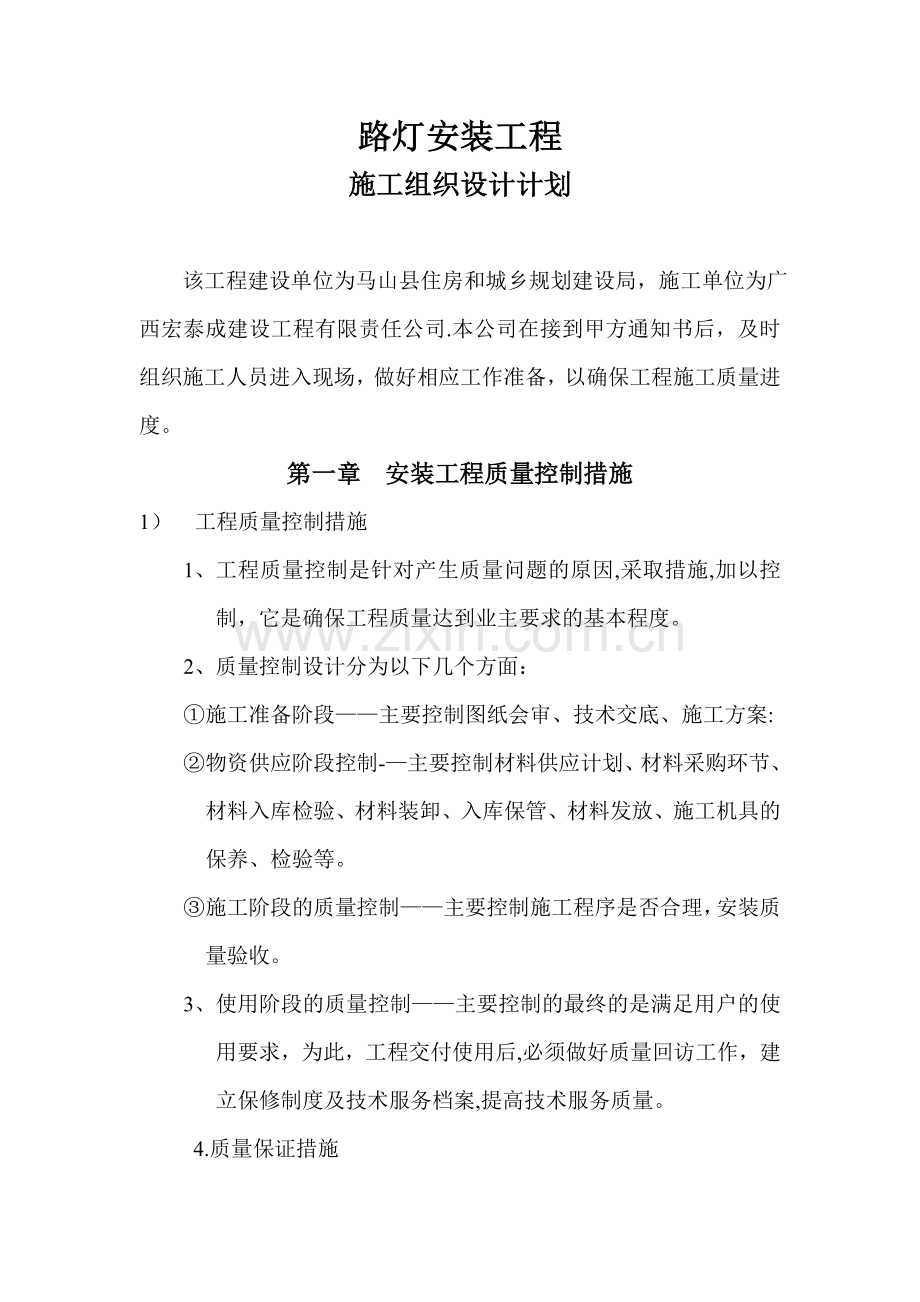

路灯安装工程
施工组织设计计划

该工程建设单位为马山县住房和城乡规划建设局，施工单位为广西宏泰成建设工程有限责任公司.本公司在接到甲方通知书后，及时组织施工人员进入现场，做好相应工作准备，以确保工程施工质量进度。
第一章 安装工程质量控制措施
1） 工程质量控制措施
1、 工程质量控制是针对产生质量问题的原因,采取措施,加以控制，它是确保工程质量达到业主要求的基本程度。
2、 质量控制设计分为以下几个方面：
① 施工准备阶段——主要控制图纸会审、技术交底、施工方案:
② 物资供应阶段控制-—主要控制材料供应计划、材料采购环节、材料入库检验、材料装卸、入库保管、材料发放、施工机具的保养、检验等。
③ 施工阶段的质量控制——主要控制施工程序是否合理，安装质量验收。
3、 使用阶段的质量控制——主要控制的最终的是满足用户的使用要求，为此，工程交付使用后,必须做好质量回访工作，建立保修制度及技术服务档案,提高技术服务质量。
4.质量保证措施

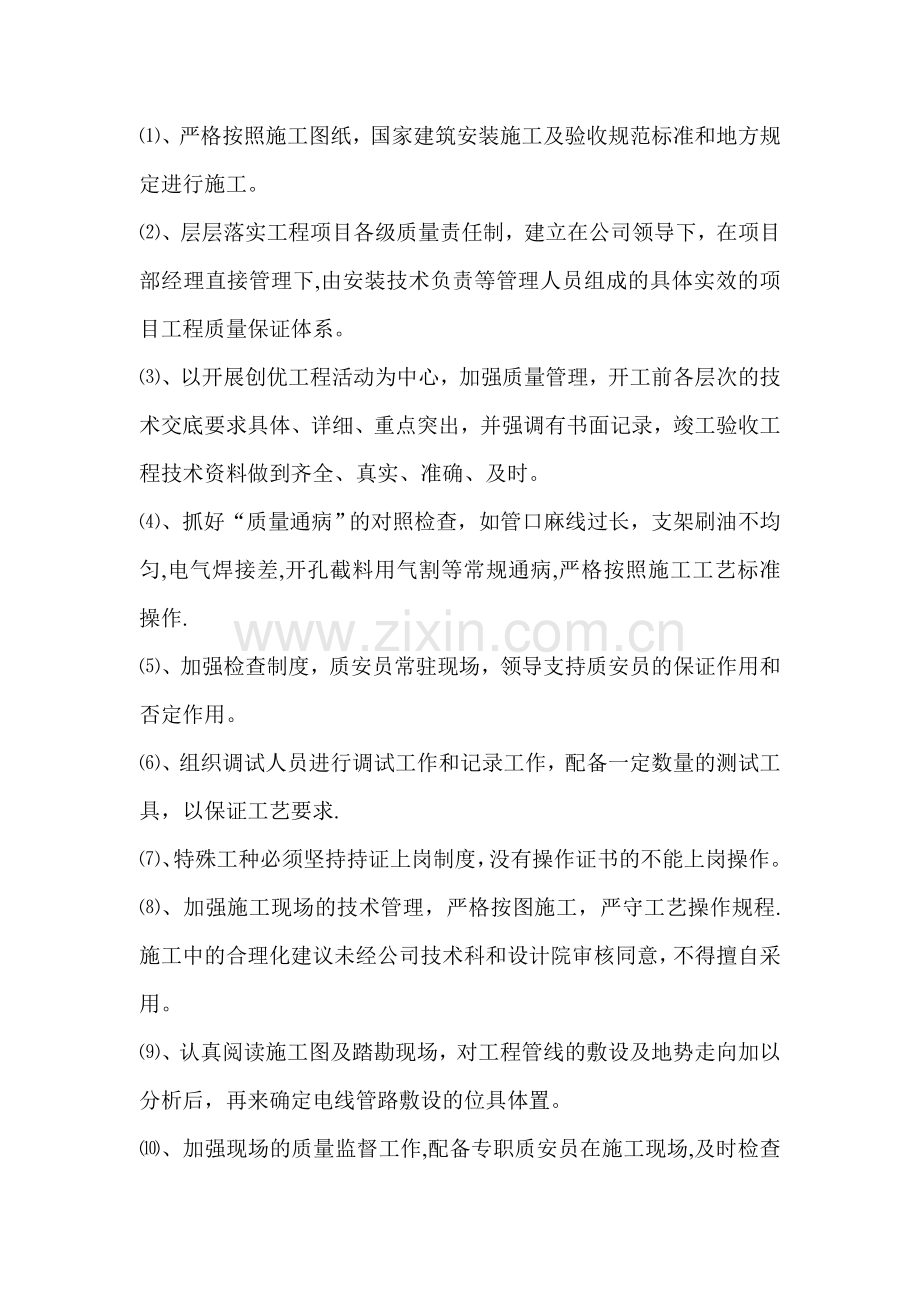

⑴、严格按照施工图纸，国家建筑安装施工及验收规范标准和地方规定进行施工。
⑵、层层落实工程项目各级质量责任制，建立在公司领导下，在项目部经理直接管理下,由安装技术负责等管理人员组成的具体实效的项目工程质量保证体系。
⑶、以开展创优工程活动为中心，加强质量管理，开工前各层次的技术交底要求具体、详细、重点突出，并强调有书面记录，竣工验收工程技术资料做到齐全、真实、准确、及时。
⑷、抓好“质量通病”的对照检查，如管口麻线过长，支架刷油不均匀,电气焊接差,开孔截料用气割等常规通病,严格按照施工工艺标准操作.
⑸、加强检查制度，质安员常驻现场，领导支持质安员的保证作用和否定作用。
⑹、组织调试人员进行调试工作和记录工作，配备一定数量的测试工具，以保证工艺要求.
⑺、特殊工种必须坚持持证上岗制度，没有操作证书的不能上岗操作。
⑻、加强施工现场的技术管理，严格按图施工，严守工艺操作规程.施工中的合理化建议未经公司技术科和设计院审核同意，不得擅自采用。
⑼、认真阅读施工图及踏勘现场，对工程管线的敷设及地势走向加以分析后，再来确定电线管路敷设的位具体置。

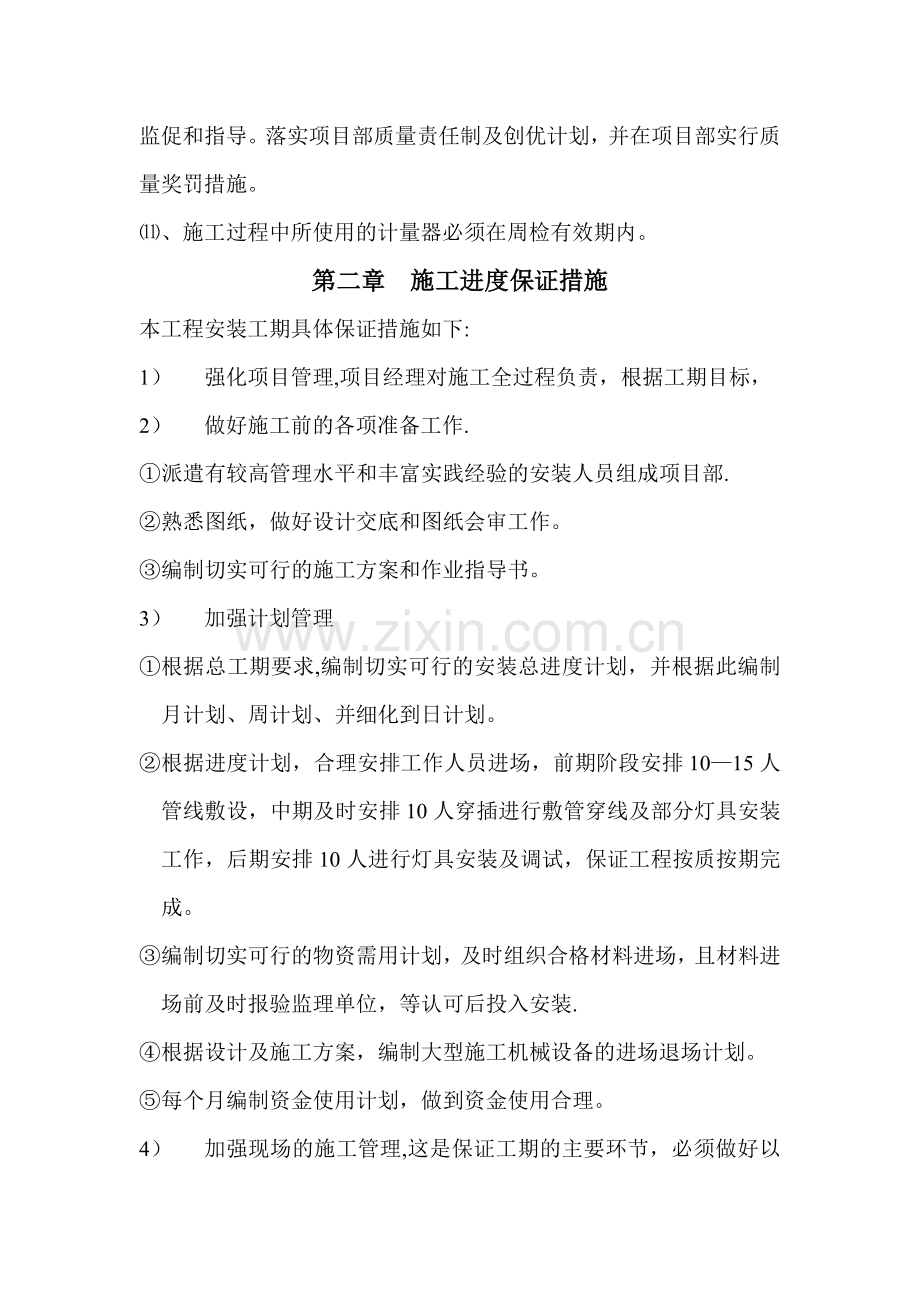

⑽、加强现场的质量监督工作,配备专职质安员在施工现场,及时检查监促和指导。落实项目部质量责任制及创优计划，并在项目部实行质量奖罚措施。
⑾、施工过程中所使用的计量器必须在周检有效期内。
第二章 施工进度保证措施
本工程安装工期具体保证措施如下:
1） 强化项目管理,项目经理对施工全过程负责，根据工期目标，
2） 做好施工前的各项准备工作.
① 派遣有较高管理水平和丰富实践经验的安装人员组成项目部.
② 熟悉图纸，做好设计交底和图纸会审工作。
③ 编制切实可行的施工方案和作业指导书。
3） 加强计划管理
① 根据总工期要求,编制切实可行的安装总进度计划，并根据此编制月计划、周计划、并细化到日计划。
② 根据进度计划，合理安排工作人员进场，前期阶段安排10—15人管线敷设，中期及时安排10人穿插进行敷管穿线及部分灯具安装工作，后期安排10人进行灯具安装及调试，保证工程按质按期完成。
③ 编制切实可行的物资需用计划，及时组织合格材料进场，且材料进场前及时报验监理单位，等认可后投入安装.
④ 根据设计及施工方案，编制大型施工机械设备的进场退场计划。
⑤ 每个月编制资金使用计划，做到资金使用合理。
4） 加强现场的施工管理,这是保证工期的主要环节，必须做好以下工作.
① 工程技术人员要认真做好技术交底和安全交底，避免因交底不全面而导致工期拖延的现象。
② 加强资料管理，保证在施工过程中使用的图纸，变更指定都是有效的。
③ 加强预制深度，使劳动力安排更趋合理,节约工期。
④ 坚持每天临下班前召开短时间碰头会，检查当天完成情况，汇报出现的问题,有项目经理汇总，小的或项目部内部问题要求相关部门立即解决。
⑤ 定期组织招开生产协调，检查周计划、月计划的完成情况，对完不成的原因进行分析,每个问题安排落实相关人员进行解决。需要外单位解决的要及时向建设单位、业主汇报，有建设单位或业主协调解决，并做好记录，以备检查。
⑥ 根据工程进展情况,有预见性进行组织、协调，使整个安装过程处于受控状态。
⑦ 严格按设计、标准、规范及业主提供的质量要求施工,做到分部、分项工程一次成优,杜绝返工，以高质量保证施工进度。
⑧ 优化生产要素配置，组织专业化施工队伍，开展劳动竞赛活动，充分发挥职工的主观能动性，提高劳动生产率。
⑨ 针对不同的季节，不同的气候做出相应的预防措施，确保各阶段计划按期完成。
⑩ 实行奖罚机制,对计划完成好的个人或班组实行奖励，反之，则进行惩罚。
第三章 施工准备
1)本工程安装工程是城市公共亮化工程，施工安装的质量、进度直接影响城市文明的建设。因此，在施工前期必须进行合理可行的施工部署，制订系统性的管理方案,以保证该工程安全、顺利进展，保质保量的完成本工程的建设任务。
2）全面熟悉各系统的施工图纸，认真消化设计意图，检查各系统图纸间交叉与配合能否符合施工条件（如管道的交会、控制箱的位置重叠等），发现问题及时与设计取得联系,把各种问题解决在施工前。
3）进行材料预算，分段施工先后顺序制定材料使用计划，编制材料采购计划，材料采购计划进行合理评审，落实采购单位.
4）计算定额用工，按工程进度合理地部署劳动力.
5）安排加工机械进场，布置加工场地，调试各加工机械机具。
6）对各施工人员进行技术交底，质量通病的预防措施教育及技术质量标准教育，使施工人员了解质量标准，在施工中消除质量通病以及熟悉施工工艺及要求，提高工程质量。
7）对各系统专业施工人员进行协调，及文明施工教育，使不同专业施工人员能团结合作，促进工地现场和谐文明。
第四章 个专业安装的主要方案
1)电线管道、电缆敷设、灯具工程安装流程图
施工准备→管子、管件检查→埋地线管道敷设→隐蔽工程验收→落实产品保护措施→基础定位→基础预埋件预埋→电缆引线穿通→电缆敷设→电缆头制作→灯具安装固定→灯具调试→竣工验收。
2）电气配管
① 电线管安装前必须清除管内杂物，电线管的连接采用套管连接,管子须用钢锯切断,严禁用火焰、电焊切割。
② 埋地电线管路不宜穿过建筑物基础时，应加保护套管.
③ 电线管的弯头应用符合要求的弯管器弯制，弯曲处不得产生开裂现象,椭圆度不得超过管外径的10％.
④ 予埋管线管路较长,弯头较多时,应预先穿好拉线丝，以利于穿线工程顺利进行。并在必要设立电缆窨井。
1） 管内穿线与电缆敷设
① 配线所用的导线型号、规格应符合设计规定。
② 管内穿线须在土建地坪、园林等工程完毕后进行。
③ 消除管内杂物和积水直至干净为止，必要时可利用压缩空气吹扫。
④ 放线时采用放线架，导线不得扭结，两端部做好标记及记录。
⑤ 不同回路，不同电压的导线，不得穿入同一根管子内,一根钢管不得穿单根导线，同一交流回路的导线应穿于同一钢管内，一根管内穿线不得超过8根。
⑥ 导线穿入钢管时,管口处应装设护线套保护导线，在不进入接线盒的垂直管口，穿入导线后应将管口密封。
⑦ 导线穿入钢管时，管口处应装设护线套保护导线，在不进入接线盒的垂直管口，穿入导线后应将管口密封。
⑧ 安装电缆及附件应有产品合格证，施工人员应对其规格外观质量作检查，并做好必要记录.
⑨ 电缆敷设穿越电缆沟、建筑物时应加装保护钢管,保护管内径不应小于电缆外径的1.5倍,管口应做成喇叭形，敷设完后应将保护管内用防水材料堵死。
⑩ 电缆敷设应尽量避免中间接头,根据图纸要求部分电缆采用“T”型接头，同一桥架内的中间接头要错开足够的距离。
⑾电缆敷设时,电缆的起终点及分叉位置挂电缆标志牌，以利安装
和检修。
⑿低压线路装置完工后，接电前用500-1000v摇表测量线路装置每一分路相间与绝缘电阻，电阻值要符合要求，
7）、灯具安装
本工程包新兴大道、江滨东路、江滨西路的路灯安装，灯具包括双臂钢管路灯、单臂钢管路灯、造型庭院灯。所有灯具按照图纸设计要求进行安装。
所有灯具在安装前后检查型号及功率是否与图纸一致，外观是否完好，检查合格后根据图纸对号安装。管线敷设完毕后均进行绝缘电阻测试报监理验收。
8）保护接地系统
① 所有灯具均须接地（除低压灯具外）,接地线由专用PE（双色）线引入控制箱内的接地点，室外灯具的接地线除了按上述连接外，还需要与预埋件连成一体确保可靠接地，接地采用保护接地系统为TN—S型，保护接地线(PE）与零线(N)严格分开。
② 接地隐蔽工程须通知业主及监理公司进行中间验收，并实测接地电阻，接地电阻R≤4Ω，若不能满足要求,须增设人工接地极.
9）通电试运行
① 现场配电箱（柜）在送电运行无异常情况下，则办理验收手续。
② 灯具通电24小时无异常现象，则可以办理验收手续.
第五章 安全施工
1.施工员持证上岗，认真、切实贯彻“安全第一、预防为主”的方针，施工人员必须严格执行操作规程,进场前做好三级安全教育.具体作业时必须注意自身安全个环境安全.
2.在施工用电方面
1）施工现场配电系统采用总配电箱，分配电箱，开关箱实行三级配电，三级保护.电线电缆采用三相五线,单相三线。
2)施工现场室外晚间照明设单独配电箱.电缆线采用三芯橡皮护套电缆。照明灯具，外壳和金属支架作保护接零.安装高度大于3m
3.施工操作方面
1）进入工地,必须戴安全帽，,在建筑物外墙表面安装高空灯具、敷线时，必须用脚手架及安全防护网，且须系安全带.
2）派驻安全生产监督员在现场进行安全监督检查，及时做好安全防范工作。

2017年8月20日

广西宏泰成建设工程有限责任公司
施工组织管理网

项目经理

施工安全总务处务处
施工技术处
施工计划处

预 采 成
算 购 本
员 员 核
算
员

安 文
全 明
生 施
产 工
监 监
督 督
员 员

施 质 资 材
工 量 料 料
员 员 员 员

2017年8月20日
新兴大道和江滨东路、江滨西路路灯亮化照明工程项目（EPC）总承包工程

路灯安装施工组织设计

编 制：
审 核：
审 批:
编 制 单 位（章）：
编 制 时 间： 年 月 日

总 监 审 批：
监理单位(章）：
日 期： 年 月 日

建设单位项目负责人审批：
建设单位(章):
日 期： 年 月 日

施工组织设计(方案）报审表

工程名称：新兴大道和江滨东路、江滨西路路灯亮化照明工程项目(EPC）总承包工程

致：南宁鸣发工程建设咨询有限责任公司(监理单位）

我方已根据施工合同的有关规定完成了路灯安装施工组织设计编制,并经我单位上级技术负责人审查批准，请予以审查。

附: 路灯安装施工组织设计

承包单位（章）广西宏泰成建设工程有限责任公司
项 目 经 理
日 期 年 月 日
专业监理工程师审查意见：

专业监理工程师：
日 期 年 月 日
总监理工程师审核意见:

项目监理机构(章）:南宁鸣发工程建设咨询有限责任公司
总监理工程师：：
日 期 年 月 日

本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份.
