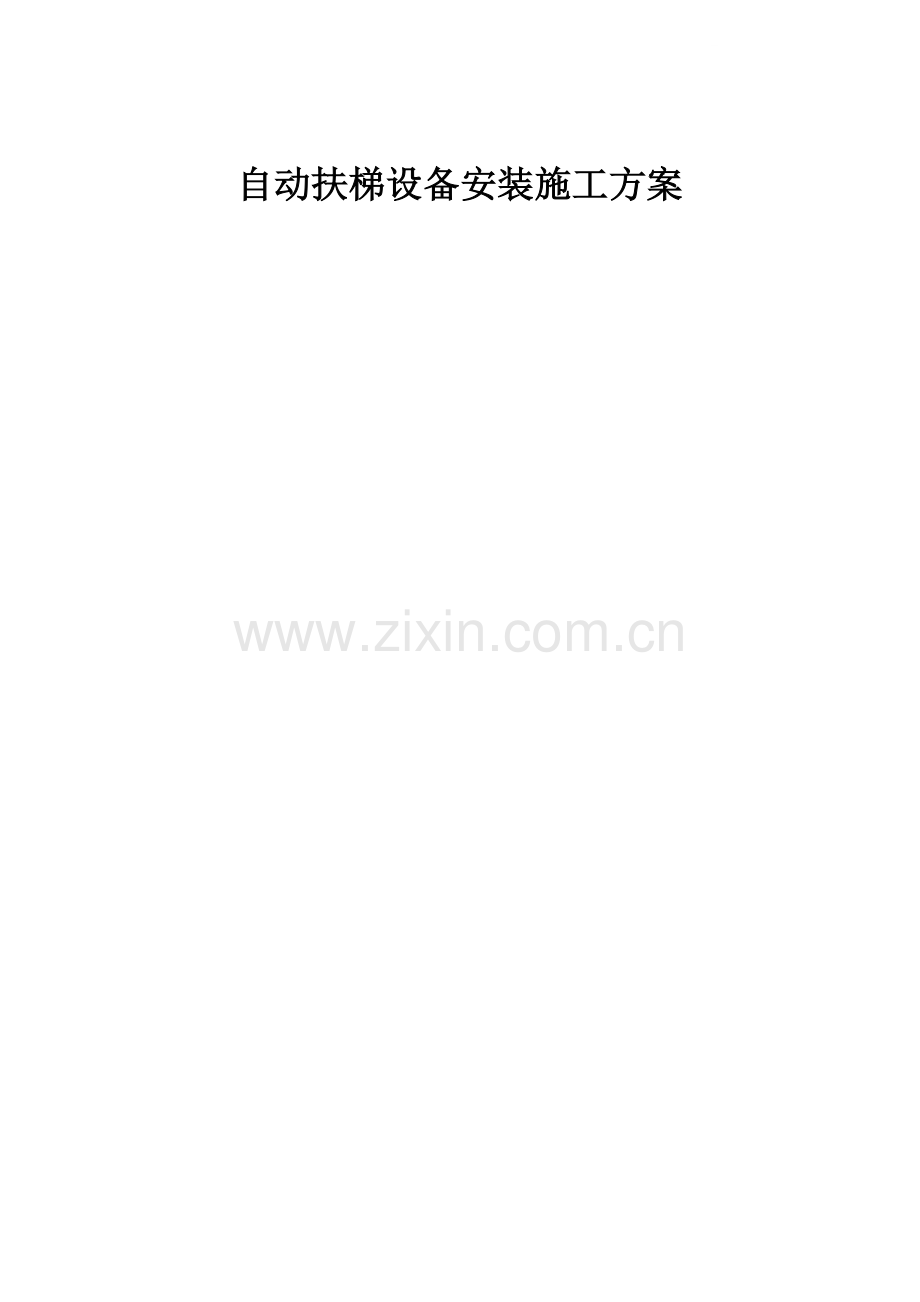

湖南某医院病房楼自动扶梯设备安装施工方案.doc

自动扶梯设备安装施工方案扶梯安装施工方案一、工程概况：*三医院位于*，订购了六台自动扶梯（合同号：ZS42447-ZS42452），扶梯安装于*医院外科大楼内，计划2007年11月12日开始安装。名称编号设备型号（层/站）提升高度（M）速度m/s台数安装位置扶梯1-29300-105.10.521F-2F扶梯3-69300-104.20.542F-4F二、安装人员的组成：本公司委派安装队队长*同志组建本项目的6台自动扶梯安装。安装队负责对电梯安装施工中的施工进度、质量、技术等工作承担具体的组织、计划、调配及全面管理责任。管理人员配置：质安员一名、安装队长一名、队员两名。派往现场的扶梯安装人员都持有政府部门承认的上岗证，且具有安装同类扶梯的经验。施工人员名单姓名职务联系电话操作证号*现场主管*安全员*质检员*安装*安装*三、与业主和监理公司的沟通扶梯安装工程顺利完工的必备条件是建立在与业主及监理良好沟通的基础上，因此在安装前期和施工期间，将与业主及监理做好沟通工作，在工作中悉心接受业主与监理单位的监督和指导，将扶梯安装工程保质保量如期完工。四、工地现场检查每个扶梯井道的土建竣工检验，扶梯安装工程项目（没有现场指挥部前）将派现场工程师和技术工人到工地现场检查土建结构是否符合要求，以便土建能及时派人进行整改，及时签署验收报告书。检查的项目有以下几点：1）检查自动扶梯井道尺寸是否符合图纸要求。2）测量提升高度、跨度、支撑梁及上下机仓的尺寸等。3）注意自动扶梯上下支撑梁与自动扶梯中心线应保持垂直。4）土建须保证提升高度和跨度在任何情况下偏差都不得超过20mm。5）在安装自动扶梯的建筑物中调运扶梯时，所有数据都应以平面布置图为依据；所有竣工地面和临时工作面均能承受载荷。6）自动扶梯的驶入宽度取决于自动扶梯宽度，自动扶梯长度（特别在转弯处）以及所选用的起重设备；进入时如果有怀疑，将用按比例缩小的纸板模型在土建布置图上进行精确的检验。7）自动扶梯在建筑物内的驶入高度，也就是在调运距离内的净高度绝对不得低于自动扶梯最小尺寸，更需注意建筑物顶部悬挂下来的管道、电线或灯具等。8）土建须按设计图纸要求提供有额定负荷的吊挂点供吊装使用，必须有规定承载能力的支承座（钢垫板预埋正确），支承自动扶梯。9）扶梯井道门口应当设置安全防护栏，防止现场工作人员的意外堕落。10）在扶梯设备进场前，检查是否具备安装进场条件，包括临时用电，用水和临时用房的搭建，以及设备存放位置等。11）根据扶梯安装工艺流程一般情况每台扶梯从开箱到安装调试结束需要34天，具体要看现场的施工条件和工作环境。五、安装、调试的工作范围（1）吊装该工程由迅达工厂负责运输、下货及现场吊装。（2）安全技术措施：1、派往电梯安装工地的作业人员都必须持证上岗，并经过三级安全培训。2、每天坚持班前会议并作好记录，安全员、项目监督和安装经理将不定期的巡查。3、安装人员必须穿戴齐安全帽、安全鞋、工作服及全身式安全带等安全防护用品。4、严格遵守迅达全球工地安全标准、各项安全操作规程和安装工地的安全规定。5、扶梯井道周围装设的临时安全护栏要求高不低于1.05米，设有踢脚板和中间横档且能承受90公斤的横推力。6、用电规范，不乱拉乱搭，电动工具及电源插座前要求增设10MA漏电保护开关，停电作业时要求上锁挂牌。7、井道照明充足，底坑无积水和渗漏，井道口、材料房等张贴必要的安全警示标志。（3）施工用电：在安装队进场前，要求业主提供库房或井道照明电源及插座，并有扶梯上机仓附近提供380伏三相五线制交流电源，以便安装扶梯。要求电压波动不超过5%，零线和地线分开且不得装设熔断器，接地电阻小于4欧姆。（4）扶梯的安装自动扶梯的本体由金属结构和外部护板组成，各有关零件则装在金属结构的内部和它的上面。驱动装置装在金属结构的内部上端，张紧装置装在金属结构内部的下端，由三个预装部件组成的导轨系统（头部转向壁，中部导轨、尾部转向壁）则安装在金属结构内部的全长之中，这些部件均装配在金属结构上，并且都经过校正的，扶手支架安装在金属结构的上面，栏杆采用不锈钢。起吊自动扶梯，吊挂的受力点只能在自动扶梯支承角钢的起吊螺栓或吊装脚上，严禁撞击自动扶梯的其它部位。使用的各种起吊装置和吊挂方式均需符合起重机械安全规范的规定。在自动扶梯运输线路上，必须保持畅通无阻并打扫干净，地面和敷设的临时盖板的负载能力必须满足要求，必要时要进行加固，预定的辅助材料必须准备就位，在已经竣工和不平的地面运输，需用木板垫底盖好。安装自动扶梯金属的支座，必须保证符合布置图上所给的压力要求，支座必须保持平整、干净和水平。自动扶梯的金属结构就位后，定位是一件重要的工作，如果安装后的自动扶梯的提升高度和建筑物两层间的提升高度出现微小差异时，可采用两种方法进行解决：（1）保持倾角，修正建筑工地物楼面以减小误差；（2）少许改变倾角，约为0.5度，来调整误差。金属结构图的水平度，可用水平尺放在梳齿板后沿上进行测量，如需重新调整高度和其他距离时，应在保持上述水平度的条件下进行。自动扶梯金属结构安装就位后，可安装电线，接通电源。安装梯级：因驱动机组、驱动主轴、张紧链轮，牵引链条及大部分梯级已在工厂内安装调试好；安装定位后，拆除用于临时固定牵引链和梯级的钢丝绳或铁线，将牵引链条销轴连接，可以点动自动扶梯试运行。安装自动扶梯的扶手带：首先安装扶手带导轨，扶手支承型材，不锈钢护板，然后安装扶手带、内外盖板、外包板和三角警示牌，处理周边与建筑物的接缝等。在自动扶梯试车前，检查扶手带的运转和紧张情况。（5）扶梯的调试调试自动扶梯前，需要做好现场的保护工作，用围栏围起工作现场，贴上警示标志，防止有外人进入工作场所。在自动扶梯的上下基坑内各有一个检修开关，检修时应将两个开关中的一个调到检修位置。1、检查甲方提供的动力接线，包括：电压、相位、零线和接地线；所有电器设备必须可靠接地，且地线和零线必须分开。2、检查控制线路及扶手照明等分支线路是否与工厂提供的线路图及当地的验收检验规程相符。3、接通自动扶梯的保险装置及电动机的控制电源主开关。4、检查自动扶梯的锁匙开关和检修开关是否有效；在将两个检修开关同时调至“检修位置”时，检查自动扶梯是否不能用检修开关的运行按钮起动，也不能用锁匙起动。5、检修运行自动扶梯，检查其运行方向是否正确，若方向相反，调换驱动电动机的任一两相接头加以修正。必须注意，在进行了上述工作时，应事先切断总开关或保险装置。6、对照线路图，检查插座接头的电压是否正确。7、检查驱动主轴与驱动机组间转动链条的悬垂度，一般出厂前已经调整好，但在使用初期链条的伸长比较大，需进行调整。8、自动扶梯的转动链条在长期停车后，在运行前应补加润滑油。9、清洁扶梯梯级、梯级轮、导轨等工作。10、静态检查：A、梳齿板和端站导向装置调整是否合适；B、检查制动器安装调整是否合适；C、辅助制动器安装调整是否合适；11、动态检查：A、测取空载和满载时向下运动的制动距离；B、检测辅助制动器是否有效；C、检测超速装置是否有效；12、驱动电机电流试验：A、记录空载上、下运行的电流；B、过载保护试验；13、安装间隙检查调整：A、检查相邻梯级（或踏步）之间的间隙；B、检查梯级、踏步或胶带与裙板的间隙；C、检查梳齿板根部和梯级踏面之间的间隙；D、检查梯级、踏步或胶带与裙板在两侧的间隙总和；E、检查扶手胶带在扶手转向端的入口与地面之间的距离；14、对地的绝缘电阻：测试动力电路与安全电路对地的绝缘电阻。15、接地：A、检查所有金属材料外壳是否用封闭导线接地；B、检查最大连续接地导线的电阻；16电气安全保护装置：A、紧急停止开关； B、传动链条破断保护装置； C、扶手胶带入口保护装置； D、牵引链断链保护装置；E、梳齿板保护开关； F、工作制动器；G、超速保护开关； H、梯级控制装置；I、裙板开关； J、扶手胶带断带保护装置；K、辅助制动器； L、相序保护装置；M、非操纵逆传保护装置；六、设备验收工作（1）做好竣工验收准备工作；（2）通过政府部门主持的初步验收；（3）通过业主主持的最终验收；安装人员在做好以上配合工作的前提下，尽能力帮助业主、监理公司及其他配合施工单位解决实际工作中的技术上的问题。七、文明施工（1）服从业主及监理公司的管理，不随意乱堆乱放和任意占用场地；（2）负责工作区的安全保卫、环境卫生，不干扰周围居民的正常生活；（3）处理好与其它施工单位预的交叉工作；（4）保持共用施工通道畅通无阻；（5）遵守国家安全规范、工程指挥部的有关制度及迅达工地全球安全标准；
