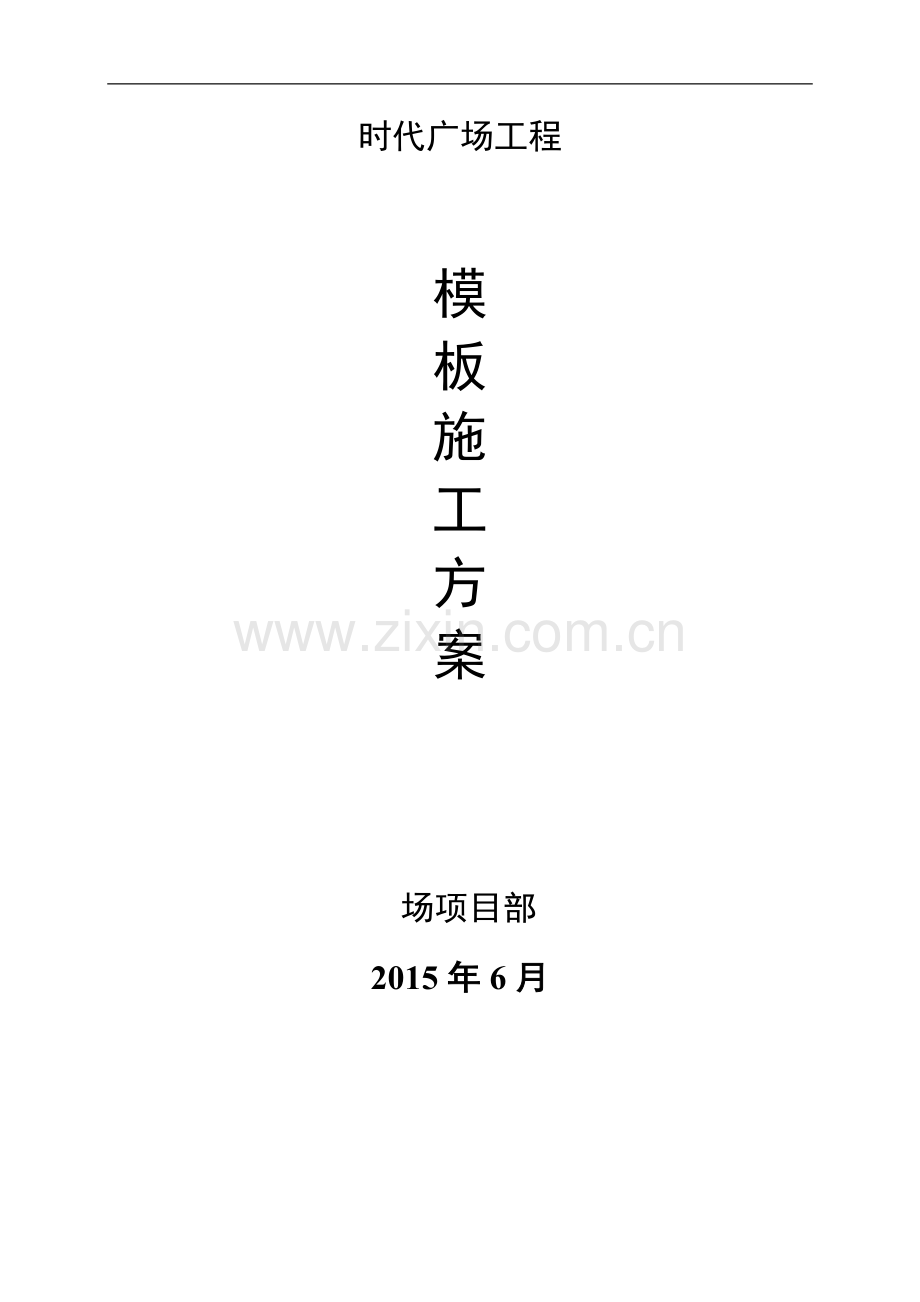

时代广场工程

模
板
施
工
方
案

场项目部
2015年6月

目录
第一节、编制依据 3
第二节、工程概况 3
第三节、材料选择 3
第四节、柱墙梁板模板安装 4
第五节、模板拆除 8
第六节、模板质量标准和技术措施 9
第七节、安全、环保文明施工措施 12
第八节、模板计算 13
第九节、梁跨度方向钢管的计算 40
第十节、扣件抗滑移的计算 40
十、立杆的稳定性计算 41
参数信息 42

第一节、编制依据
《建筑结构荷载规范》GB50009-2012；
《混凝土结构设计规范》GB50010-2011；
《建筑施工手册》第四版 中国建筑工业出版社；
《钢结构设计规范》GB50017-2003；
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
第二节、工程概况
本工程位于道1号，本工程总建筑面积约62761.02m2，由1栋30层住宅和1栋24层写字楼、2栋3层商业、地下车库组成；其中1号住宅楼建筑面积约22401.16m2，2号写字楼建筑面积约18726.59m2，3号商业楼建筑面积约1734.34m2，4号商业楼建筑面积约1789.16m2，地下车库建筑面积约18109.77m2。
第三节、材料选择
按普通混凝土的要求进行模板设计，结合本工程实际情况选用的模板强度、刚度和稳定性必须满足相关规范要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。
采用15mm厚九夹板，50×100 木方作楞，配套穿墙螺栓M12使用。梁、顶板支撑架、固定杆采用Φ48钢管、扣件连接固定；采用调节螺杆加固。
胶合面板使用前模板表面清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。
第四节、柱墙梁板模板安装
1、安装前准备
①、模板配制前必须认真阅读图纸，根据施工图纸尺寸和有关技术要求进行放样取料、制作模板。严格控制支模的各类材料用量，节约周转材料成本。
②、对于进入施工现场的模板、方木和支模配套材料，经核对检查符合要求后，分类堆放整齐，按施工图进行放样配制。
③、为确保工程结构和构件形状、尺寸和相应位置的正确，配制的模板要求四角方正，模板四边应清刨，保持四边平直，并检测对角线，表面要平整无翘曲模板。
④、所有施工现场加工成型后的模板应涂刷隔离剂，并按种类、规格、尺寸进行分类编号，堆放在平整的硬地上备用，叠放平整，并按防晒、防潮、防腐要求保管。支模用的方木在使用前按统一的断面尺寸进行加工，并双面压刨平直。
⑤、钢管支撑、扣件使用前必须经质量检查，并刷防锈漆备用。
2、楼层梁、顶板支撑架的安装：
⑴、支撑立杆：梁支撑的立杆间距为70㎝，沿跨度方向间距为80㎝，必要时梁宽中间加设一道立杆，用调节螺杆顶紧梁底。立杆底部应设置5㎝厚的木垫板。
⑵、水平拉杆：搭设时纵横双向设置，沿立杆设置三至四道水平拉杆，底部拉杆（扫地杆）离楼地面10～15㎝；中间水平拉杆间距150～180㎝，顶部水平拉杆设在梁底定型模板下；楼层平板的水平钢管铺设标高，设置在排档槽钢下；并在梁底和板底横杆处设置双扣支承荷载。
⑶、斜支撑、剪刀撑：在开间方向用钢管每二步三跨设一个剪刀撑，在进深方向沿梁边和跨中用钢管连续设剪刀支撑，斜支撑、剪刀撑设置角度45--60度。梁侧板加设调节螺杆或斜支撑固定。
⑷、固定模板的排挡：阴阳角度接处用50×100㎜方木挡，排档间距为25㎝间距。梁侧模板用对拉螺杆定位固定，间距为60㎝，步距为50㎝。结构截面尺寸固定限位用Φ12限位杆件与结构钢筋点焊固定，以免轴线移位等情况发生。
3、楼面平板模板安装：
顶板采用15mm厚九夹板铺设，下设50×100㎜方木间距为30㎝。支撑架用Φ48钢管立杆和水平拉杆支撑用扣件连接，加设斜撑，满堂设置。支架必须稳固、不下沉，支模架搭设时应拉通线控制高度及垂直度，并抄平检查。
木龙骨、梁侧模连接，用铁钉钉牢。板模盖梁侧模，模板板缝采用胶带粘贴，然后经检查合格后涂刷脱模剂。
楼板上的预埋件和预留洞，先弹出位置线在模板上保证位置准确后预埋，用铁钉或其它方法固定。
楼板底模安装好后，应复核模板面标高和板面平整度、拼缝、预埋件和预留洞的准确性，进一步核实梁、柱位置。
4、墙模板安装：
墙模采用15mm厚九夹板，方木50×100木楞，内楞间距为300mm，外楞间距为500mm。对拉螺栓采用φ12，横竖向间距分别为@600和@500，墙模校正后，支撑加固扣件拧紧。
根据测量控制线，在墙的底部加焊钢筋撑铁，以便控制模型安装时保证墙体的有效厚度尺寸，在墙体的上部均须加设撑铁来控制墙模板，撑铁的间距按剪力墙两头方放置，超过3m墙中间增加设置1个，撑铁在加工棚采用废钢筋用切割机切割整齐。在墙根部根据测量控制线做一条高标号砂浆找平埂子（施工缝处理），埂子的高低根据配模板图和楼板的平整来确定，要严格保证墙模板垂直度与板模的平整度。
安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。筒体模板支模均为双面支模，采用对拉螺栓固定，螺栓孔采用锥形堵头防止漏浆。
5、积水坑、电梯井模板
采用15mm厚九夹板按坑大小加工成定型模板。模板固定要牢固，以防止浇筑混凝土时模板上浮。
6、模板拼装质量要求
⑴.施工时模板就位要准确，穿墙对拉螺栓要全穿齐、拧紧，保证墙、柱断面尺寸正确。
⑵.模板应具有足够强度、刚度及稳定性，能可靠地承受新浇砼的重量，侧压力以及施工荷载。浇筑前应检查承重架及加固支撑扣件是否拧紧。
⑶.墙、柱下脚口接缝必须严密，砼振捣密实，防止漏浆、“烂根”及出麻面。
⑷.支撑系统要合理，防止梁侧、柱、墙面砼鼓出及“爆模”。
⑸.柱、墙、梁板模安装完后，必须自检、互检、交接检三检制度，进行工序交接制度，然后进行检验批报验工作。
⑹.模板的安装误差应严格控制在允许偏差范围内。
项 目
允许偏差
检验方法
轴线位置
5
钢尺检查
板表面标高
±5
水准仪或拉线、钢尺
柱、梁
+4，-5
钢尺检查
层高垂直度
全高≤5m
6
经纬仪或吊线、钢尺
全高＞5m
8
经纬仪或吊线、钢尺
相邻板面高低差
2
钢尺检验
表面平整（2m长度以上）
5
2m靠尺和塞尺检查
⑻.在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净。
⑼.对跨度不小于4m 的现浇钢筋混凝土梁、板，其模板应按1/1000～3/1000的要求起拱。
第五节、模板拆除
模型拆除应在结构同条件养护的砼试块达到规范所规定的拆模强度，方准拆模，见附表
1、墙、柱模拆除不能损坏砼表面及楞角，必须由管理技术人员掌握拆模时间。梁、板模，由技术组根据试块试压强度报告，书面报监理同意后，通知班组拆模时间。但在施工工程中应注意后浇带处支架及模板拆除应满足《混凝土结构工程施工质量验收规范》GB50204－2011规范要求。
2、上层楼（屋面）板正在浇筑混凝土时，其下层的模板支柱不得拆除。再下一层的模板支柱可拆除一部分，但对于跨度为4m及4m以上的梁，所保留的支柱其间距不得大于3m。
表1 底模拆除时的混凝土强度要求
构件类型
构件跨度（m）
达到设计的混凝土立方体抗压强度标准值的百分率（%）
板
≤2
≥50
＞2，≤8
≥75
＞8
≥100
梁
≤8
≥75
＞8
≥100
悬臂结构
—
≥100
3、模板拆除顺序，先柱模→墙模→梁板模。
第六节、模板质量标准和技术措施
1、进场模板质量标准
（1）技术性能必须符合相关质量标准（通过收存、检查进场木胶合板出厂合格证和检测报告来检验）。
（2）外观质量检查标准（通过观察检验）
任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001㎡。每平方米污染面积不大于0.005㎡。
（3）规格尺寸标准
厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3 点、1 点，取8 点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm 处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。
2、模板技术措施
（1）模板的变形控制
1）墙模支设前，竖向梯子筋上，焊接顶模棍（墙厚每边减少1mm）。
2）浇筑混凝土时，做分层尺竿，并配好照明，分层浇筑，层高控制在500以内，严防振捣不实或过振，使模板变形。
3）门窗洞口处对称下混凝土；
4）模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察模板变形，跑位；
5）浇筑前认真检查螺栓、顶撑及斜撑是否松动；
6）模板支立完毕后，禁止模板与脚手架拉结。
（2）窗洞口模板
在窗台模板下口中间留置2个排气孔，以防混凝土浇筑时产生窝气，造成混凝土浇筑不密实。
（3）清扫口的留置
楼梯模板清扫口留在平台梁下口，清扫口50×100 洞，以便用空压机清扫模内的杂物，清理干净后，用木胶合板背订木方固定。
（4）与安装配合
在柱墙模板合模前与钢筋、水、电安装等工种协调配合，待以上工种全部完成后，收到合模通知书发放后方可合柱墙模板。
（5）混凝土浇筑时，所有柱墙梁模板全长、全高拉通线，边浇筑边校正柱墙梁模板垂直度，每次浇筑时，均派专人专职检查模板，发现问题及时解决。
（6）为提高模板周转、安装效率，事先按工程轴线位置、尺寸将模板编号，以便定位使用。拆除后的模板按编号整理、堆放。安装操作人员应采取定段、定编号负责制。
3、其他注意事项
在模板工程施工过程上中，严格按照模板工程质量控制程序施工，另外对于一些质量通病制定预防措施，防患于未然，以保证模板工程的施工质量。严格执行交底制度，操作前必须有单项的施工方案和给施工队伍的书面形式的技术交底。
（1）九夹板选统一规格，面板平整光洁、防水性能好的。
（2）进场木方先压刨平直统一尺寸，并码放整齐，木方下口要垫平。
（3）模板配板后四边弹线刨平，以保证墙体、柱子、楼板阳角顺直。
（4）墙模板安装基层找平，并粘贴海绵条，模板下端与事先做好的定位基准靠紧，以保证模板位置正确和防止模板底部漏浆，在外墙继续安装模板前，要设置模板支撑垫带，并校正其平直。
（5）墙模板的对拉螺栓孔平直相对，穿插螺栓不得斜拉硬顶。内墙穿墙螺栓套硬塑料管，塑料管长度比墙厚少2~3mm。
（6）门窗洞口模板制作尺寸要求准确，校正阳角方正后加固，固定，对角用木条拉上以防止变形。
（7）支柱所设的水平撑与剪刀撑，按构造与整体稳定性布置。
4、脱模剂及模板堆放、维修
（1）九夹板选择水性脱模剂，在安装前将脱膜剂刷上，防止过早刷上后被雨水冲洗掉。
（2）模板贮存时，其上要有遮蔽，其下垫有垫木。垫木间距要适当，避免模板变形或损伤。
（3）装卸模板时轻装轻卸，严禁抛掷，并防止碰撞，损坏模板。周转模板分类清理、堆放。
（4）拆下的模板，如发现翘曲，变形，及时进行修理。破损的板面及时进行修补。
第七节、安全、环保文明施工措施
（1）拆模时操作人员必须挂好、系好安全带。
（2）支模前必须搭好相关脚手架（见本工程脚手架方案及相关方案、相关安全操作规程等）。
（3）在拆墙模前不准将脚手架拆除，用塔吊拆时与起重工配合；拆除顶板模板前划定安全区域和安全通道，将非安全通道用钢管、安全网封闭，挂"禁止通行"安全标志，操作人员不得在此区域，必须在铺好跳板的操作架上操作。
（4）浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。经常检查支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。
（5）木工机械必须严格使用倒顺开关和专用开关箱，一次线不得超过3m，外壳接保护零线，且绝缘良好。电锯和电刨必须接用漏电保护器，锯片不得有裂纹（使用前检查，使用中随时检查）；且电锯必须具备皮带防护罩、锯片防护罩、分料器和护手装置。使用木工多用机械时严禁电锯和电刨同时使用；使用木工机械严禁戴手套；长度小于50cm 或厚度大于锯片半径的木料严禁使用电锯；两人操作时相互配合，不得硬拉硬拽；机械停用时断电加锁。
（6）用塔吊吊运模板时，必须由起重工指挥，严格遵守相关安全操作规程。模板安装就位前需有缆绳牵拉，防止模板旋转不善撞伤人；垂直吊运必须采取两个以上的吊点，且必须使用卡环吊运。
（7）大模板堆放场地要求硬化、平整、有围护，阴阳角模架设小围护架放置。安装就位后，要采取防止触电保护措施，将大模板加以串联，并同避雷网接通，防止漏电伤人。
（8）在电梯间进行模板施工作业时，必须层层搭设安全防护平台。因混凝土侧力既受温度影响，又受浇筑速度影响，因此当夏季施工温度较高时，可适当增大混凝土浇筑速度，秋冬季施工温度降低混凝土浇筑速度也要适当降低。当T=15℃时，混凝土浇筑速度不大于2m3/h。
（9）环保与文明施工
夜间22:00～6:00 之间现场停止模板加工和其他模板作业。现场模板加工垃圾及时清理，并存放进指定垃圾站。做到工完场清。整个模板堆放场地与施工现场要达到整齐有序、干净无污染、低噪声、低扬尘、低能耗的整体效果。
第八节、模板计算
墙模板计算书
墙模板的背部支撑由两层龙骨组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。
根据《建筑施工手册》，本次计算按倾倒混凝土产生的荷载标准值为3.00kN/m2；
一、参数信息
1.基本参数
次楞间距(mm):300；穿墙螺栓水平间距(mm):600；
主楞间距(mm):500；穿墙螺栓竖向间距(mm):500；
对拉螺栓直径(mm):M12；
2.主楞信息
主楞材料:木方；主楞合并根数:2；
宽度(mm):100.00；高度(mm):50.00；
3.次楞信息
次楞材料:木方；次楞合并根数:2；
宽度(mm):100.00；高度(mm):50.00；
4.面板参数
面板类型:胶合面板；面板厚度(mm):15.00；
面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值fc(N/mm2):13.00；
面板抗剪强度设计值(N/mm2):1.50；
5.木方参数
方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；
方木抗剪强度设计值ft(N/mm2):1.50；

二、墙模板荷载标准值计算
按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:
F=0.22γtβ1β2V1/2
F=γH
其中 γ -- 混凝土的重力密度，取24.000kN/m3；
t -- 新浇混凝土的初凝时间，取2.000h；
T -- 混凝土的入模温度，取20.000℃；
V -- 混凝土的浇筑速度，取2.500m/h；
H -- 模板计算高度，取3.000m；
β1-- 外加剂影响修正系数，取1.200；
β2-- 混凝土坍落度影响修正系数，取0.850。
分别计算得 17.031 kN/m2、72.000 kN/m2，取较小值17.031 kN/m2作为本工程计算荷载。
计算中采用新浇混凝土侧压力标准值 F1=17.031kN/m2；
倾倒混凝土时产生的荷载标准值 F2= 3 kN/m2。
三、墙模板面板的计算
面板为受弯结构,需要验算其抗弯强度和刚度。根据《建筑施工手册》，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 计算的原则是按照龙骨的间距和模板面的大小,按支撑在次楞上的三跨连续梁计算。

面板计算简图
1.抗弯强度验算
弯矩计算公式如下:
M=0.1q1l2+0.117q2l2
其中， M--面板计算最大弯矩(N·mm)；
l--计算跨度(次楞间距): l =300.0mm；
新浇混凝土侧压力设计值q1: 1.2×17.031×0.500×0.900=9.197kN/m；
倾倒混凝土侧压力设计值q2: 1.4×3.00×0.50×0.90=1.890kN/m；
其中0.90为按《施工手册》取的临时结构折减系数。
面板的最大弯矩：M =0.1×9.197×300.02+0.117×1.890×300.02= 1.03×105N·mm；
按以下公式进行面板抗弯强度验算：
σ = M/W< f
其中， σ --面板承受的应力(N/mm2)；
M --面板计算最大弯矩(N·mm)；
W --面板的截面抵抗矩 :
W = bh2/6 = 500×18.0×18.0/6=2.70×104 mm3；
f --面板截面的抗弯强度设计值(N/mm2)； f=13.000N/mm2；
面板截面的最大应力计算值：σ = M/W = 1.03×105 / 2.70×104 = 3.8N/mm2；
面板截面的最大应力计算值 σ =3.8N/mm2 小于 面板截面的抗弯强度设计值 [f]=13N/mm2，满足要求！
2.抗剪强度验算
计算公式如下:
V=0.6q1l+0.617q2l
其中，V--面板计算最大剪力(N)；
l--计算跨度(次楞间距): l =300.0mm；
新浇混凝土侧压力设计值q1: 1.2×17.031×0.500×0.900=9.197kN/m；
倾倒混凝土侧压力设计值q2: 1.4×3.00×0.50×0.90=1.890kN/m；
面板的最大剪力：V = 0.6×9.197×300.0 + 0.617×1.890×300.0 = 2005.3N；
截面抗剪强度必须满足:
τ= 3V/(2bhn)≤fv
其中， τ--面板截面的最大受剪应力(N/mm2)；
V--面板计算最大剪力(N)：V = 2005.3N；
b--构件的截面宽度(mm)：b = 500mm ；
hn--面板厚度(mm)：hn = 18.0mm ；
fv--面板抗剪强度设计值(N/mm2)：fv = 1.500 N/mm2；
面板截面的最大受剪应力计算值: τ =3×2005.3/(2×500×18.0)=0.334N/mm2；
面板截面抗剪强度设计值: [fv]=1.500N/mm2；
面板截面的最大受剪应力计算值 τ=0.334N/mm2 小于 面板截面抗剪强度设计值 [τ]=1.5N/mm2，满足要求！
3.挠度验算
根据《建筑施工手册》，刚度验算采用标准荷载，同时不考虑振动荷载作用。
挠度计算公式如下:
ν=0.677ql4/(100EI)≤[ν]=l/250
其中，q--作用在模板上的侧压力线荷载: q = 17.03×0.5 = 8.516N/mm；
l--计算跨度(次楞间距): l = 300mm；
E--面板的弹性模量: E = 6000N/mm2；
I--面板的截面惯性矩: I = 50×1.8×1.8×1.8/12=24.3cm4；
面板的最大允许挠度值:[ν] = 1.2mm；
面板的最大挠度计算值: ν= 0.677×8.52×3004/(100×6000×2.43×105) = 0.32 mm；
面板的最大挠度计算值: ν=0.32mm 小于等于面板的最大允许挠度值 [ν]=1.2mm，满足要求！
四、墙模板主次楞的计算
(一).次楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。
本工程中，次楞采用木方，宽度50mm，高度100m，截面惯性矩I和截面抵抗矩W分别为:
W = 5×10×10/6×2= 166.67cm3；
I = 5×10×10×10/15×2=666.67cm4；

次楞计算简图
1.次楞的抗弯强度验算
次楞最大弯矩按下式计算：
M = 0.1q1l2+0.117q2l2
其中， M--次楞计算最大弯矩(N·mm)；
l--计算跨度(主楞间距): l =500.0mm；
新浇混凝土侧压力设计值q1: 1.2×17.031×0.300×0.900=5.518kN/m；
倾倒混凝土侧压力设计值q2: 1.4×3.00×0.30×0.90=1.134kN/m，其中，0.90为折减系数。
次楞的最大弯矩：M =0.1×5.518×500.02+0.117×1.134×500.02= 1.71×105N·mm；
次楞的抗弯强度应满足下式：
σ = M/W< f
其中， σ --次楞承受的应力(N/mm2)；
M --次楞计算最大弯矩(N·mm)；
W --次楞的截面抵抗矩，W=1.28×105mm3；
f --次楞的抗弯强度设计值； f=13.000N/mm2；
次楞的最大应力计算值：σ = 1.71×105/1.28×105 = 1.3 N/mm2；
次楞的抗弯强度设计值: [f] = 13N/mm2；
次楞的最大应力计算值 σ = 1.3 N/mm2 小于 次楞的抗弯强度设计值 [f]=13N/mm2，满足要求！
2.次楞的抗剪强度验算
最大剪力按均布荷载作用下的三跨连续梁计算，公式如下:
V=0.6q1l+0.617q2l
其中， V－次楞承受的最大剪力；
l--计算跨度(主楞间距): l =500.0mm；
新浇混凝土侧压力设计值q1: 1.2×17.031×0.300×0.900/2=2.759kN/m；
倾倒混凝土侧压力设计值q2: 1.4×3.00×0.30×0.90/2=0.567kN/m，其中，0.90为折减系数。
次楞的最大剪力：V = 0.6×2.759×500.0+ 0.617×0.567×500.0 = 1002.6N；
截面抗剪强度必须满足下式：
τ=3V/(2bh0)
其中， τ--次楞的截面的最大受剪应力(N/mm2)；
V--次楞计算最大剪力(N)：V = 1002.6N；
b--次楞的截面宽度(mm)：b = 60.0mm ；
hn--次楞的截面高度(mm)：h0 = 80.0mm ；
fv--次楞的抗剪强度设计值(N/mm2)：fv = 1.500 N/mm2；
次楞截面的受剪应力计算值:
τ =3×1002.6/(2×60.0×80.0×2)=0.157N/mm2；
次楞截面的受剪应力计算值 τ =0.157N/mm2 小于 次楞截面的抗剪强度设计值 fv=1.5N/mm2，满足要求！
3.次楞的挠度验算
根据《建筑施工计算手册》，刚度验算采用荷载标准值，同时不考虑振动荷载作用。
挠度验算公式如下：
ν=0.677ql4/(100EI)≤[ν]=l/250
其中， ν--次楞的最大挠度(mm)；
q--作用在次楞上的线荷载(kN/m)： q = 17.03×0.30=5.11 kN/m；
l--计算跨度(主楞间距): l =500.0mm ；
E--次楞弹性模量（N/mm2）：E = 9000.00 N/mm2 ；
I--次楞截面惯性矩(mm4)，I=5.12×106mm4；
次楞的最大挠度计算值: ν= 0.677×10.22/2×5004/(100×9000×5.12×106) = 0.047 mm；
次楞的最大容许挠度值: [ν] = 2mm；
次楞的最大挠度计算值 ν=0.047mm 小于 次楞的最大容许挠度值 [ν]=2mm，满足要求！
(二).主楞承受次楞传递的荷载，按照集中荷载作用下的三跨连续梁计算。
本工程中，主楞采用木方，宽度60mm，高度80mm，截面惯性矩I和截面抵抗矩W分别为:
W = 6×8×8/6×2= 128cm3；
I = 6×8×8×8/12×2=512cm4；
E = 9000N/mm2；

主楞计算简图

主楞计算剪力图(kN)

主楞计算弯矩图(kN·m)

主楞计算变形图(mm)
1.主楞的抗弯强度验算
作用在主楞的荷载:
P＝1.2×17.03×0.3×0.5＋1.4×3×0.3×0.5＝3.696kN；
主楞计算跨度(对拉螺栓水平间距): l = 600mm；
强度验算公式：
σ = M/W< f
其中，σ-- 主楞的最大应力计算值(N/mm2)
M -- 主楞的最大弯矩(N·mm)；M = 2.99×105 N·mm
W -- 主楞的净截面抵抗矩(mm3)； W = 1.28×105 mm3；
f --主楞的强度设计值(N/mm2)，f =13.000N/mm2；
主楞的最大应力计算值: σ = 2.99×105/1.28×105 = 2.3 N/mm2；
主楞的最大应力计算值 σ =2.3N/mm2 小于 主楞的抗弯强度设计值 f=13N/mm2,满足要求！
2.主楞的抗剪强度验算
主楞截面抗剪强度必须满足:
τ=3V/(2bh0)
其中， τ--次楞的截面的最大受剪应力(N/mm2)；
V--主楞计算最大剪力(N)：V = 2715.8N；
b--主楞的截面宽度(mm)：b = 60.0mm ；
hn--主楞的截面高度(mm)：h0 = 80.0mm ；
fv--主楞的抗剪强度设计值(N/mm2)：fv = 1.500 N/mm2；
主楞截面的受剪应力计算值:
τ =3×2715.8/2/(2×60.0×80.0)=0.424N/mm2；
主楞截面的受剪应力计算值 τ =0.424N/mm2 小于 主楞截面的抗剪强度设计值 fv=1.5N/mm2，满足要求！
3.主楞的挠度验算
主楞的最大挠度计算值: ν= 0.014mm；
主楞的最大容许挠度值: [ν] = 2.4mm；
主楞的最大挠度计算值 ν=0.014mm 小于 主楞的最大容许挠度值 [ν]=2.4mm，满足要求！
五、穿墙螺栓的计算
计算公式如下:
N<[N]=f×A
其中 N -- 穿墙螺栓所受的拉力；
A -- 穿墙螺栓有效面积 (mm2)；
f -- 穿墙螺栓的抗拉强度设计值，取170 N/mm2；
查表得：
穿墙螺栓的型号: M12 ；
穿墙螺栓有效直径: 9.85 mm；
穿墙螺栓有效面积: A = 76 mm2；
穿墙螺栓最大容许拉力值: [N] = 1.70×105×7.60×10-5 = 12.92 kN；
主楞计算的支座反力为穿墙螺栓所受的拉力，则穿墙螺栓所受的最大拉力为: N = 4.93 kN。
穿墙螺栓所受的最大拉力 N=4.933kN 小于 穿墙螺栓最大容许拉力值 [N]=12.92kN，满足要求！
梁模板计算书
梁段:KL5 350*1300。
·

一、参数信息
1.模板支撑及构造参数
梁截面宽度 B(m)：0.30；梁截面高度 D(m)：0.75；
混凝土板厚度(mm)：120.00；立杆沿梁跨度方向间距La(m)：1.00；
立杆上端伸出至模板支撑点长度a(m)：0.10；
立杆步距h(m)：1.50；板底承重立杆横向间距或排距Lb(m)：1.50；
梁支撑架搭设高度H(m)：3.00；梁两侧立杆间距(m)：0.60；
承重架支撑形式：梁底支撑小楞垂直梁截面方向；
梁底增加承重立杆根数：1；
采用的钢管类型为Φ48×3.0；
立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.75；
2.荷载参数
新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.50；钢筋自重(kN/m3):1.50；
施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；
振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；
3.材料参数
木材品种：松木；木材弹性模量E(N/mm2)：10000.0；
木材抗压强度设计值fc(N/mm)：16.0；
木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；
面板材质：胶合面板；面板厚度(mm)：15.00；
面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：13.0；
4.梁底模板参数
梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；
梁底纵向支撑根数：4；
5.梁侧模板参数
主楞间距(mm)：500；次楞根数：4；
主楞竖向支撑点数量：2；
固定支撑水平间距(mm)：500；
竖向支撑点到梁底距离依次是：300mm，600mm；
主楞材料：圆钢管；
直径(mm)：48.00；壁厚(mm)：3.0；
主楞合并根数：2；
次楞材料：木方；
宽度(mm)：50.00；高度(mm)：100.00；
二、梁侧模板荷载计算
按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:
F=0.22γtβ1β2V1/2
F=γH
其中 γ -- 混凝土的重力密度，取24.000kN/m3；
t -- 新浇混凝土的初凝时间，取2.000h；
T -- 混凝土的入模温度，取20.000℃；
V -- 混凝土的浇筑速度，取5.00m/h；
H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.30m；
β1-- 外加剂影响修正系数，取1.200；
β2-- 混凝土坍落度影响修正系数，取1.150。
分别计算得 32.58 kN/m2、31.200 kN/m2，取较小值31.2 kN/m2作为本工程计算荷载。
三、梁侧模板面板的计算
面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
次楞的根数为4根。面板按照均布荷载作用下的三跨连续梁计算。

面板计算简图(单位：mm)
1.强度计算
材料抗弯强度验算公式如下：
σ ＝ M/W < [f]
其中，W -- 面板的净截面抵抗矩，W = 50×1.5×1.5/6=18.75cm3；
M -- 面板的最大弯矩(N·mm)；
σ -- 面板的弯曲应力计算值(N/mm2)
[f] -- 面板的抗弯强度设计值(N/mm2)；
按照均布活荷载最不利布置下的三跨连续梁计算：
M = 0.1q1l2+0.117q2l2
其中 ，q -- 作用在模板上的侧压力，包括：
新浇混凝土侧压力设计值: q1= 1.2×0.5×31.2×0.9=16.848kN/m；
振捣混凝土荷载设计值: q2= 1.4×0.5×4×0.9=2.52kN/m；
计算跨度: l = (1300-180)/(4-1)= 373.3mm；
面板的最大弯矩 M= 0.1×16.848×[(1300-180)/(4-1)]2 + 0.117×2.52×[(1300-180)/(4-1)]2= 27.58×104N·mm；
面板的最大支座反力为: N=1.1q1l+1.2q2l=1.1×16.848×[(1300-180)/(4-1)]/1000+1.2×2.520×[(1300-180)/(4-1)]/1000=8.04 kN；
经计算得到，面板的受弯应力计算值: σ = 16.848×104 / 2.70×104=6.24N/mm2；
面板的抗弯强度设计值: [f] = 13N/mm2；
面板的受弯应力计算值 σ =6.24N/mm2 小于 面板的抗弯强度设计值 [f]=13N/mm2，满足要求！
2.挠度验算
ν =0.677ql4/(100EI)≤[ν]=l/250
q--作用在模板上的新浇筑混凝土侧压力线荷载设计值: q = q1= 9.638N/mm；
l--计算跨度: l = (1300-180)/(4-1)= 373.3mm；
E--面板材质的弹性模量: E = 6000N/mm2；
I--面板的截面惯性矩: I = 50×1.5×1.5×1.5/12=14.06cm4；
面板的最大挠度计算值: ν= 0.677×16.848×[(1300-180)/(4-1)]4/(100×6000×1.406×105) =0.2625 mm；
面板的最大容许挠度值:[ν] = l/250 =[(1300-180)/(4-1)]/250 = 1.49mm；
面板的最大挠度计算值 ν=0.2625mm 小于 面板的最大容许挠度值 [ν]=1.49mm，满足要求！
四、梁侧模板支撑的计算
1.次楞计算
次楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。
次楞均布荷载按照面板最大支座力除以面板计算宽度得到：
q = 2.861/0.500= 5.723kN/m
本工程中，次楞采用木方，宽度50mm，高度100mm，截面惯性矩I，截面抵抗矩W和弹性模量E分别为:
W = 1×5×10×10/6 = 83cm3；
I = 1×5×10×10×10/12 = 416cm4；
E = 10000.00 N/mm2；

计算简图

剪力图(kN)

弯矩图(kN·m)

变形图(mm)
经过计算得到最大弯矩 M = 0.143 kN·m，最大支座反力 R= 3.148 kN，最大变形 ν= 0.096 mm
（1）次楞强度验算
强度验算计算公式如下:
σ = M/W<[f]
经计算得到，次楞的最大受弯应力计算值 σ = 1.43×105/6.40×104 = 2.2 N/mm2；
次楞的抗弯强度设计值: [f] = 17N/mm2；
次楞最大受弯应力计算值 σ = 2.2 N/mm2 小于 次楞的抗弯强度设计值 [f]=17N/mm2
