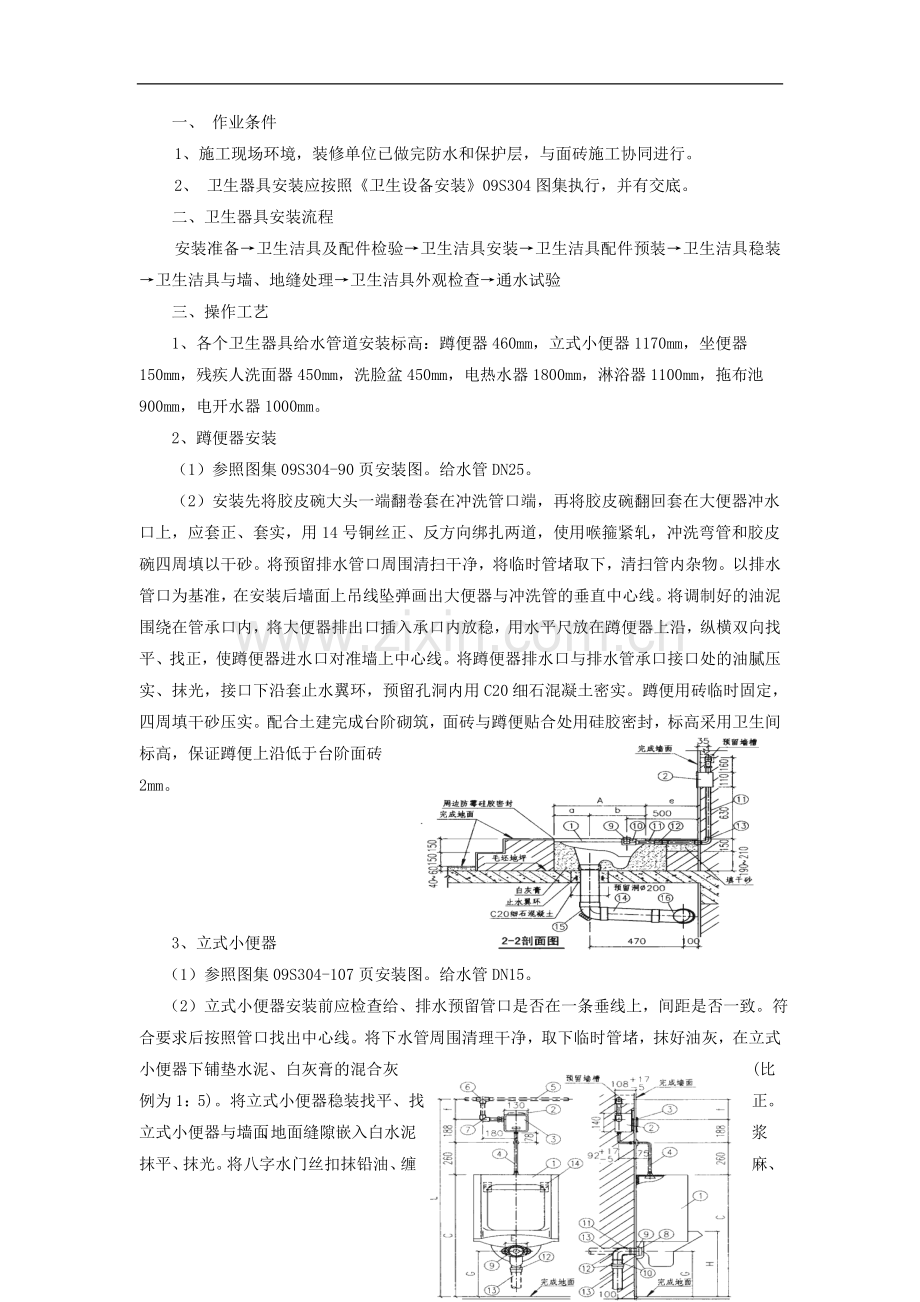

乌鲁木齐地铁卫生器具安装技术交底.doc

一、 作业条件1、施工现场环境，装修单位已做完防水和保护层，与面砖施工协同进行。 2、 卫生器具安装应按照卫生设备安装09S304图集执行，并有交底。二、卫生器具安装流程安装准备卫生洁具及配件检验卫生洁具安装卫生洁具配件预装卫生洁具稳装卫生洁具与墙、地缝处理卫生洁具外观检查通水试验三、操作工艺 1、各个卫生器具给水管道安装标高：蹲便器460mm，立式小便器1170mm，坐便器150mm，残疾人洗面器450mm，洗脸盆450mm，电热水器1800mm，淋浴器1100mm，拖布池900mm，电开水器1000mm。2、蹲便器安装（1）参照图集09S304-90页安装图。给水管DN25。（2）安装先将胶皮碗大头一端翻卷套在冲洗管口端，再将胶皮碗翻回套在大便器冲水口上，应套正、套实，用14号铜丝正、反方向绑扎两道，使用喉箍紧轧，冲洗弯管和胶皮碗四周填以干砂。将预留排水管口周围清扫干净，将临时管堵取下，清扫管内杂物。以排水管口为基准，在安装后墙面上吊线坠弹画出大便器与冲洗管的垂直中心线。将调制好的油泥围绕在管承口内，将大便器排出口插入承口内放稳，用水平尺放在蹲便器上沿，纵横双向找平、找正，使蹲便器进水口对准墙上中心线。将蹲便器排水口与排水管承口接口处的油腻压实、抹光，接口下沿套止水翼环，预留孔洞内用C20细石混凝土密实。蹲便用砖临时固定，四周填干砂压实。配合土建完成台阶砌筑，面砖与蹲便贴合处用硅胶密封，标高采用卫生间标高，保证蹲便上沿低于台阶面砖2mm。3、 立式小便器 （1）参照图集09S304-107页安装图。给水管DN15。 （2）立式小便器安装前应检查给、排水预留管口是否在一条垂线上，间距是否一致。符合要求后按照管口找出中心线。将下水管周围清理干净，取下临时管堵，抹好油灰，在立式小便器下铺垫水泥、白灰膏的混合灰(比例为1：5)。将立式小便器稳装找平、找正。立式小便器与墙面、地面缝隙嵌入白水泥浆抹平、抹光。将八字水门丝扣抹铅油、缠麻、带入给水口，用扳子上至松紧适度。其护口盘应与墙面靠严。八字水门出口对准鸭嘴锁口，量出尺寸，断线接管，套上锁母及扣碗，分别插入鸭嘴和八字水门出水口内。缠油盘根绳拧紧锁母拧至松紧适度。然后将扣碗加油灰按平。4、 洗脸盆 （1）参照图集09S304-52页安装图。给水管DN15。 （2）a安装脸盆下水口：先将下水口根母、眼圈、胶垫卸下，将上垫垫好油灰后插入脸盆排水口孔内，下水口中的溢水口要对准脸盆排水口中的溢水口眼。外面另上垫好油灰的胶垫，套上眼圈，带上根母，再用扳手卡住排水口十字筋，用平口扳手上根母至松紧适度。b安装脸盆水嘴：先将水嘴根母，锁母卸下，在水嘴根部垫好油灰，插入脸盆给水孔眼，下面再套上胶垫眼圈，带上根母后左手按住水嘴，用扳手将锁母紧至松紧适度。c安装返水弯，塑料返水弯可以在丝扣上抹上少量油灰，缠上细麻丝，或用少量油灰缠上生料带拧紧返水弯，返水弯与排水管甩口处应用油麻密封膏填塞封完备，要求排水管甩口应出地面510毫米，使用油麻，密封膏封闭，注意密封膏使用太厚在干硬的过程中会因收缩出现裂纹，排水塑料管插入排水管甩口内不能低于30毫米，并且排水塑料管端部加热用木模将管口扩成喇叭口。脸盆与墙体面砖间缝隙用防霉硅胶密封。安装完成后应进行临时通水满水试验。（3） 柱盆的安装方法基本与脸盆安装相同，支架为陶瓷支柱，脸盆一般采用镀锌膨胀螺栓固定，安装时将支柱立在排水甩口中心处，将盆放在支柱上，将盆找平找正，将脸盆的固定孔眼直接画到墙上，后边靠近墙上，然后将脸盆和立柱放到安全地点，用调速电锤钻孔，注意应先将膨胀螺栓固定在墙上，在预装脸盆配件：安装好水嘴，下水口，返水弯然后将脸盆立柱放到排水甩口中心，把脸盆返水弯插到下水甩口内，同时脸盆的固定孔眼对准膨胀螺栓，螺栓杆穿入固定孔眼以后，垫好橡胶垫加上镀锌垫片，带上镀锌螺母拧紧至松紧适度。用水平尺测量脸盆的水平度，如有偏差可进行微量调节，合格后进行通水试验检查，细部处理返水弯插入排水口处，如有护口盘应在排水口密封后，将护盘内加油灰，然后压紧在排水口处。最后对支柱与脸盆，支柱与地面，脸盆与墙面的缝隙用玻璃胶或白水泥勾缝抹光。 5、坐便器（给水管DN25）（1）将坐便器预留排水管口周围清理干净，取下临时管堵，检查管内有无杂物。（2）将坐便器出水口对准预留排水口放平找正，在坐便器两侧固定螺栓眼处画好印记后，移开坐便器，将印记做好十字线。（3）在十字线中心处剔2060mm的孔洞，把10mm螺栓插入孔洞内用水泥栽牢，将坐便器试稳，使固定螺栓与坐便器吻合，移开坐便器。将坐便器排水口及排水管口周围抹上油灰后将便器对准螺栓放平，找正，螺栓上套好胶皮垫、眼圈上螺母拧至松紧适度。6、拖布池（给水管DN15）（1）首先根据地面下水口的位置，将拖布池和支撑柱安放到位，并用铅笔在拖布池的上端面位置划线。（2）取下拖布池，在支撑住的地面安装孔内用铅笔划出标记取下支撑柱，用冲击钻在地面的标记处打孔，孔径根据膨胀螺丝大小确定（3）将支撑柱用膨胀螺丝安装在地面上。（4）确定挂片的位置用冲击钻打孔，安装挂片。（5）将拖布池的下水组件与拖布池组装在一起安放在拖布池上，检查有无松动。7、地漏（1）卫生间采用不锈钢防返溢地漏，地漏安装应平整，无渗漏，地漏应安装在地面最低处，其篦子顶面应低于设置处地面5mm。（2）地漏水封深度不得小于50mm，篦子开启灵活。四、注意事项1、卫生器具的安装位置正确，垂直度偏差不大于3mm，成排的高度偏差不大于5mm。2、地漏安装在地面的最低处，其蓖子顶面应低于地面5mm，卫生器具的排出口与排水管的连接应密闭不漏。3、安装完的器具应加重保护。严禁站在器具上安装其他设备，不能在器具上搭脚手板；卫生洁具未交工不得使用，以保证器具表面卫生；防止器具瓷面受损。冬季室内不通暖时，所有卫生器具的存水弯，背水箱，坐便器内积水等都应放净防止冻裂。4、所有卫生器具的橡胶堵头，拉链，地漏蓖子，喷头，手轮，转心门的扳把等应在交工前安装。5、水暖工安装完的卫生器具房间应办理交接手续交与其他工程施工，做到成品保护责任到人。
