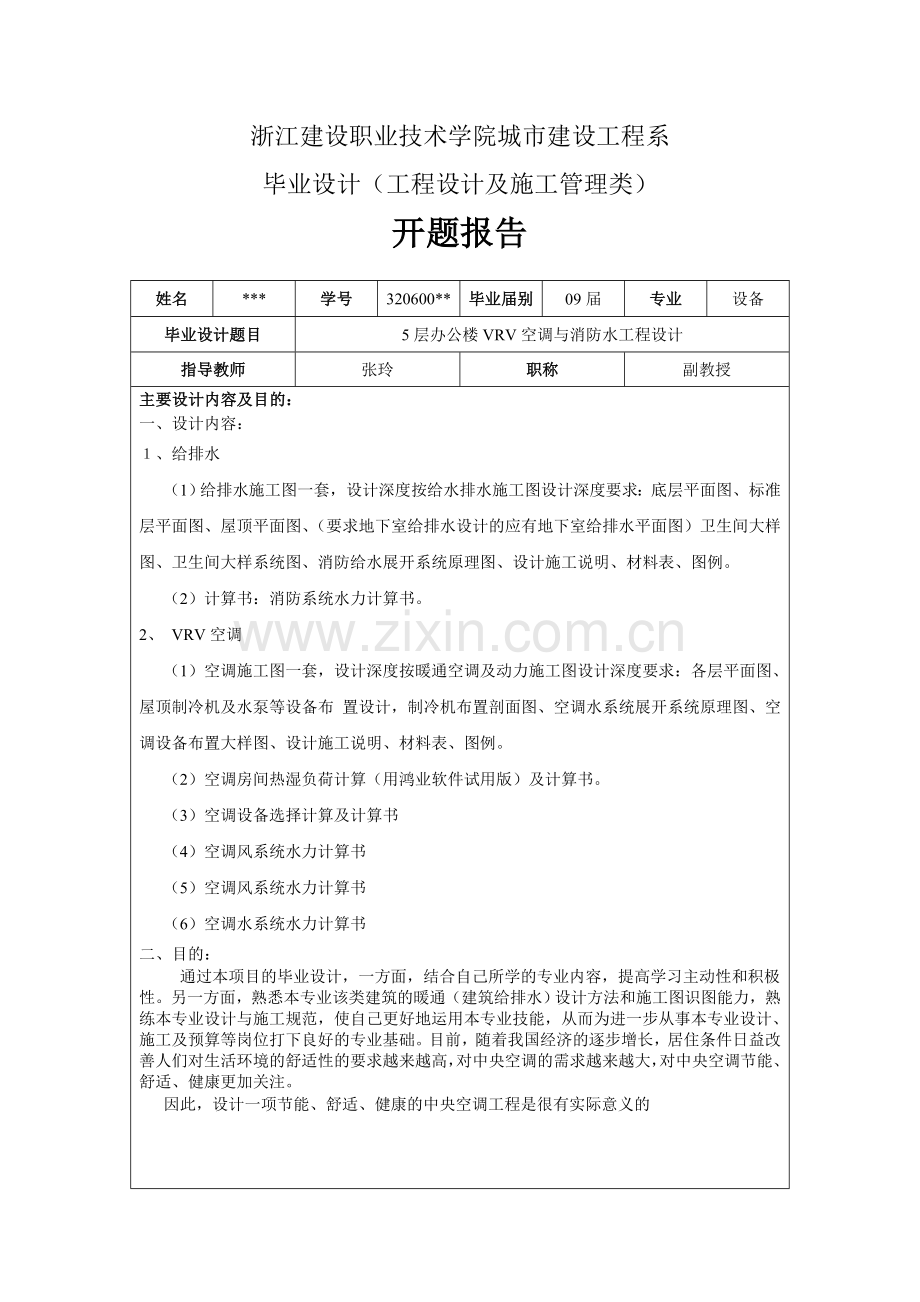

办公楼vrv空调工程毕设开题报告.doc

浙江建设职业技术学院城市建设工程系
毕业设计（工程设计及施工管理类）
开题报告

姓名
***
学号
320600**
毕业届别
09届
专业
设备
毕业设计题目
5层办公楼VRV空调与消防水工程设计
指导教师
张玲
职称
副教授
主要设计内容及目的：
一、设计内容：
１、给排水
（1）给排水施工图一套，设计深度按给水排水施工图设计深度要求：底层平面图、标准层平面图、屋顶平面图、（要求地下室给排水设计的应有地下室给排水平面图）卫生间大样图、卫生间大样系统图、消防给水展开系统原理图、设计施工说明、材料表、图例。
（2）计算书：消防系统水力计算书。
2、 VRV空调
（1）空调施工图一套，设计深度按暖通空调及动力施工图设计深度要求：各层平面图、屋顶制冷机及水泵等设备布 置设计，制冷机布置剖面图、空调水系统展开系统原理图、空调设备布置大样图、设计施工说明、材料表、图例。
（2）空调房间热湿负荷计算（用鸿业软件试用版）及计算书。
（3）空调设备选择计算及计算书
（4）空调风系统水力计算书
（5）空调风系统水力计算书
（6）空调水系统水力计算书
二、目的：
通过本项目的毕业设计，一方面，结合自己所学的专业内容，提高学习主动性和积极性。另一方面，熟悉本专业该类建筑的暖通（建筑给排水）设计方法和施工图识图能力，熟练本专业设计与施工规范，使自己更好地运用本专业技能，从而为进一步从事本专业设计、施工及预算等岗位打下良好的专业基础。目前，随着我国经济的逐步增长，居住条件日益改善人们对生活环境的舒适性的要求越来越高，对中央空调的需求越来越大，对中央空调节能、舒适、健康更加关注。
因此，设计一项节能、舒适、健康的中央空调工程是很有实际意义的

完成方法及预期成果：
一、完成方法：
通过对课本内容的进一步吸收消化，查阅相关设计手册及规范，结合课程建筑物本身特点，对规定的设计方案进行理解分析，可以参考同类设计的实例，也可以通过实地参观施工现场，然后着手进行平面图及系统图的绘制（施工组是读图、工程量……）等，最终给出符合施工图（或施工组织、预算）深度要求的毕业设计成果。
二、预期成果：
（一）空调设计
１. 空调负荷计算书，焓湿图
２. 空调水、风管平面施工图,大样剖面图，水、风管系统图。
３. 制冷机房设备平面图，制冷机房管路平面图、剖面图及流程图。
４. 防排烟系统及地下室通风设计平面。
５. 设计与施工说明书，主要设备材料表
（二）给排水设计
1、水力计算书
3、给排水平面图、系统图、大样图
4、消火栓系统平面图、系统图
5、自动喷洒消防灭火系统平面图、系统图
6、设计与施工说明、材料表
课题进度设计：
进度表
日期
内 容
9-11
熟悉建筑图纸，借阅有关参考书，完成开题报告
9-18
空调负荷计算、选择空调系统和设备
9-25
进行空调平面布置
10-3
空调机房平面布置、设备选择、流程图绘制
10-8
编制说明、主要设备材料表、图例；
10-15
给排水平面布置
10-20
给排水系统图绘制，给排水水力计算
10-25
给排水系统图绘制，给排水水力计算
11-2
编制说明、主要设备材料表、图例；计算书、图纸整理
11-7
编制工程量计算清单
11-12
学校会同图纸检查、毕业答辩
注：毕业设计在10周之内完成。
设计方法概述及设计方案分析
VRV空调系统全称为Variable Refrigerant Volume系统，即变制冷剂流量系统。系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机。控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能。
一．研究方案：
1、主机选择水冷式冷水机组。水冷式冷水机组具有制冷量大、水冷冷却效果好、受环境因素影响小等特点。
2、办公楼用全空气系统空气集中处理可以减少噪音、减少系统部件便于维修、与半集中式系统相比可防止冷冻水的泄漏损坏设备和商品等特点。且在春、秋不需要空调的过渡季节可单独开新风机组保持商场内空气的新鲜度。
3、小型办公楼采用风机盘管加新风系统。便于各个房间空调的调节控制、可减少机房面积降低建筑空间、节能、易于选择安装。
4、会议厅要求大送风量，还有大的温差波动，而且在春、秋过渡季节不开空调时希望用全新风来调节室内空气的流通。因此，娱乐厅采用全空气加新风系统。
二. 主要特色：
a：办公楼各层分别设置空调机、具有灵活、操作简单、节省占地和节能等特色
b：办公楼采用全空气加新风系统可避免因风机盘管及水管漏水而危害商品和建筑装修，以及维护不便等问题。
c：办公室风机盘管加新风的半集中式空调系统：节省空间、布置灵活（各房间能单独调节控制不住人时可关掉机组不影响其它房间的使用）、节省运行费用。
三.我国发展情况：
市场趋势
1、市场需求快速增长
　　国内经济高速发展催生大型现代化商业办公楼、宾馆、商场、超市不断兴起，为商用中央空调撑起巨大市场空间，预计2003年商用空调的市场容量为35亿，至2005年可达到80亿。
2、燃气空调份额上升
　　随着天然气普及和和环保意识提高，燃气空调有望成为中国最主要的制冷产品，未来我国能源结构的调整，将为燃气空调的发展带来更好的发展空间。能源结构和居住结构与我国都比较接近的日本、韩国，燃气空调负荷占中央空调总负荷的比例分别高达80％和88％。而目前国内燃气中央空调所占的比例尚不到10%，因此燃气空调拥有巨大市场潜力，广东LNG项目和福建LNG项目的相继启动，西气东输项目的实施为燃气空调发展奠定了基础，同时，政府的政策引导和支持将给燃气空调增长带来巨大机遇。
3、短期内价格战不明显
　　因为商用中央空调从产品设计、生产、直至安装、服务更强调个性化，并且由于商用空调有多种类型，所以产品差异化明显，国外品牌由于存在技术优势和品牌优势，为维持自己利润水平不会轻易降价，而国内许多品牌初涉这个领域，前期投入巨大，也需要保证较高利润以消化前期投入。因此短期内大规模价格战不会发生，但是国内品牌产品与国外品牌产品有着1/3价格差距，国内品牌价格优势将逐渐使市场格局发生变化。。
产品趋势
1、远程控制成为技术趋势
　　大型商用空调由于本身结构复杂，一旦维护起来也较为繁琐，而且大型商用空调往往安装在地下室等较隐蔽场所，也为日常的维护造成诸多不便。因此一些企业开始将目光瞄准远程控制功能上面。海尔在每一台大型商用空调上安装一个模拟接收站，同时与海尔远程控制系统接轨。只要登陆远程控制系统，所有产品运行情况一目了然，大大方便日常的维护保养。不仅是海尔，其它企业也纷纷将中央空调远程控制系统作为研发重点，富尔达便开发出国内第一个无线远程监控系统，通过于GSM公网，对机组实施远程测控，直接观察用户的操作情况和测控分析机组的运行状态。国内另一燃气空调企业远大也开发了电话联网监控系统，通过网络技术的运用和电话线数据传送，确保每台机组在良好的状态下运行。
2、健康升级大势所趋
　　2003年夏天，非典传播特性使中央空调成为交叉感染的重要源头之一。非典在给中央空调带来打击的同时，也给中央空调行业带来新的商机。海尔率先研制出“高效空气净化器”和“杀菌防毒墙”防菌系统，并迅速应用在国家有关部门和国际连锁超市上，取得了巨大的经济和社会效益。
3、厂家比拼节能技术
　　大型商用空调问世百年以来，耗电量巨大一直成为困扰厂家和用户的难题，运行成本之高让人望而却步。可以说，谁在节能技术上领先，谁就能在市场上抢先打开潜在市场对节能技术的探索也将成为商用空调领域永远的主题。。

参考文献资料：
1 刘耀斌，任守宇， 高晓宇. 户式中央空调发展方向的探讨. 制冷与空调， 2003， 3(5): 18-20
2　GB/T 18836-2002 风管送风式空调(热泵)机组
3　GB/T 18430.2-2001蒸汽压缩循环冷水(热泵)机组—户用和类似用途的冷水（热泵）机组

4　蒋能照，张华， 姚国琦，等. 家用中央空调实用技术. 北京:机械工业出版社， 2002
5　刘汉华. 家用中央空调设计浅议. 制冷空调与电力机械，2003， （2）: 16-1８
6　马最良， 姚杨，主编. 民用建筑空调设计. 北京: 化学工业出版社， 2003

学生签名：
2008年 月 日
指导教师意见：

指导教师签字：
2008年 月 日
毕业设计指导小组意见：

组长签字：
2008年 月 日
