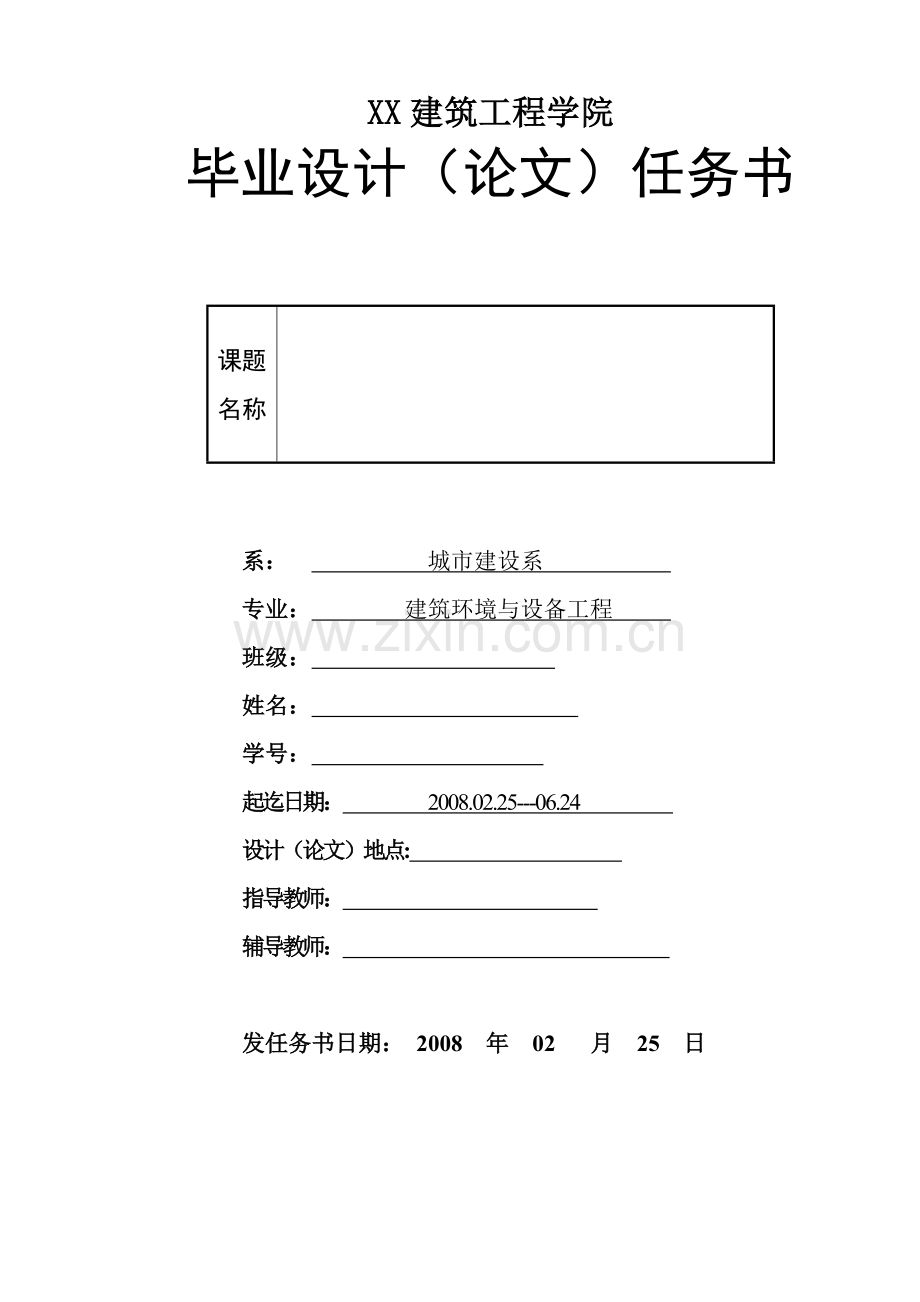

XX建筑工程学院
毕业设计（论文）任务书

课题
名称

系： 城市建设系
专业： 建筑环境与设备工程
班级：
姓名：
学号：
起迄日期： 2008.02.25---06.24
设计（论文）地点:
指导教师：
辅导教师：

发任务书日期： 2008 年 02 月 25 日

1、本毕业设计课题应达到的目的：
通过毕业设计使学生综合运用学到的专业基础知识，结合工程实际进行实践性教学，进一步深入掌握所学专业理论知识，训练绘图技能；针对工程实际，培养分析、解决供热工程中一些工程技术问题的能力，为学生今后从事工程设计、科学研究打下良好的基础。
2、本毕业设计课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：
1)原始资料
①高层建筑平面图、剖面图、立面图及围护结构的材料构造等建筑图；
②换热站设计技术参数：
一级热源供/回水温度110/70，工作压力0.6MPa；高区地暖供/回水温度60/50，低区供暖供/回水温度60/50。
③外文翻译的英文资料；
2)设计内容
①高层建筑采暖设计；
②热负荷为9MW换热站设计，其中高区地暖为5MW，低区供暖为4MW；
③外文翻译；
3）技术要求
采暖设计：
①对建筑的围护结构的传热系数进行校核，计算其是否满足围护结构的最小热阻要求，同时对各部分围护结构的传热系数控制在国家规定的规范标准的限值范围内；
②计算围护结构的基本供暖热负荷及附加供暖热负荷；
③确定供暖系统管道布置及室内系统形式；
④供暖设备和附件的选择；
⑤供暖系统水力计算及散热器（地板辐射采暖盘管）计算；
换热站设计：
①热力站系统定压、补水方式的选择；
②热力站主要设备和附件的选择；
③热力站内管道管径的确定；
4）工作要求
设计说明书部分：包括计算、说明、简图和表格等；
施工图纸部分：
①高层供暖：供暖平面图；供暖系统图；
②换热站：换热站系统流程图；换热站设备定位图；换热站平面图；换热站剖面图；设备基础图；
③必要的节点详图及相关大样图；
④施工说明、图例及主要设备表；
外文翻译部分：对专业内容的英文资料进行翻译；
3、对本毕业设计（论文）课题成果的要求（包括图表、实物等硬件要求）：
1)在教师指导下，应按时独立完成所规定的内容和工作量；
2)确定设计方案时要符合现行国家规定的节能规范标准；
3)毕业设计说明书：包括与设计有关的阐述说明及计算，内容要完整，所采用的公式及数据应指明其来源和依据；计算应正确，说明应简洁，文理应通顺，格式符合统一标准，装订整齐；设计说明书一般为60～90页，包括目录、中英文摘要、概述、正文、小结及参考文献等；
4)毕业设计图纸：图纸采用CAD绘制，应能较好地表达设计意图，图面应布局合理、正确清晰，符合制图标准及有关规定；主要图纸应基本达到施工图深度；图纸一般为8～10张（按1号图；；
5)毕业设计有关技术数据应符合供暖系统设计规范和民用建筑节能设计计算标准的要求；
4、主要参考文献
1）《采暖通风与空气调节设计规范》GB50019—2003. 建设部.2004；
2）《建筑设计防火规范》GB50016—2006. 公安部.2006；
3） 《高层民用建筑设计防火规范》GB50045—95. 公安部. 2005；
4）05系列建筑标准设计图集05N3，05N4-1，05N4-2,05N5(制冷工程，通风与空调工程，热力站工程).XX省工程建设标准化办公室.2005；
5）暖通空调制图标准GB/T 50114-2001 .中国建筑标准设计研究所.2002；
6）《实用供热空调设计手册》 .陆耀庆主编 .中国建筑工业出版社；
7）《建筑节能技术标准规范汇编》.建设部建筑节能办公室编；
8）《供热工程》（第三版） .贺平、孙刚编著 . 中国建筑工业出版社；
9）《简明供热设计手册》.李岱森主编. 中国建筑工业出版社；
10）《集中供热设计手册》.李善化等 .中国电力出版社；
11)《供暖通风设计手册》.陆耀庆主编 .中国建筑工业出版社；
12)《地板采暖与分户热计量技术》.卜一德主编. 中国建筑工业出版社；
13）2007全国民用建筑工程设计技术措施节能专篇（暖通空调、动力）.建设部工程质量安全监督与行业发展司 中国建筑标准设计研究院；
14）2003全国民用建筑工程设计技术措施（暖通空调、动力）.建设部工程质量安全监督与行业发展司 中国建筑标准设计研究院；

5、本毕业设计（论文）课题工作进度计划：
起 迄 日 期
工 作 内 容

2.25-3.2

3.3-3.30

3.31-4.13

4.14-4.27

4.28-5.11

5.12-6.24

查资料及开题报告

技术方案确定、热负荷计算

系统水力计算

毕业实习

换热站设计

制图、整理计算书、外文翻译

教研室审查意见：

教研室主任签字：
年 月 日
系审查意见：

系主任签字：
年 月 日
