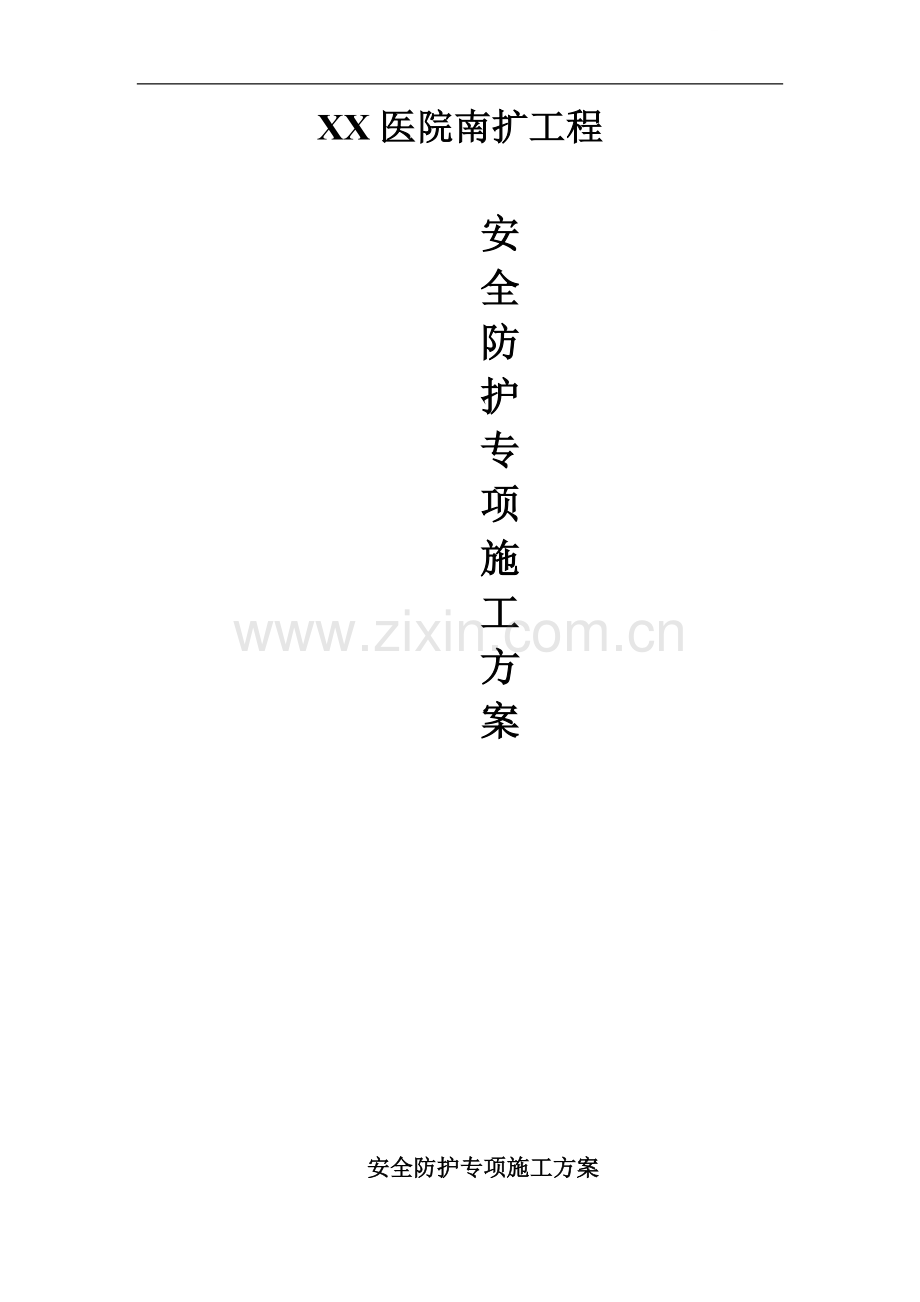

[江苏]医院扩建工程安全防护专项施工方案(附图)1.doc

XX医院南扩工程安全防护专项施工方案安全防护专项施工方案一、 工程概况本工程位于XX市XX区。由XX医院投资建设。本工程总建筑面积为222164.8m2,其中地下建筑面积53029.8m2，地上建筑面积169135m2，自北向南依次由医技楼、住院楼及门诊楼组成。住院楼地上14层，建筑高度56.8m；医技楼地上六层，建筑高度25.5m；门诊楼地上5层，建筑高度21.0m；均设2层地下室。二、 安全防护施工根据建筑施工高处作业安全技术规范(JGJ80-91)规定：进行洞口作业以及因工程工序需要而产生的，使人与物有坠落危险或危及人身安全的其他洞口进行高处作业时，必须按规定设置防护设施。结合本工程实际情况，具体防护措施如下：2.1四口和临边安全防护2.1.1基坑安全防护2.1.1.1 A、B、C区有两层地下室，基坑临边防护采用钢管打入地面5070cm深。钢管离边口的距离大于50cm。防护栏杆由上、下两道横杆及栏杆柱组成，上杆离地高度1.2m,下杆高度为0.6m，并沿护栏杆铺设立面高1.2米安全绿网进行安全围护，以免基坑人员落下或落物砸伤场内作业人员。人员进入基坑设有上下专用通道。2.1.1.2.基础施工期间为便于塔吊指挥人员指挥及部分作业通行，在基坑围栏支撑上使用钢管横担两侧主杆1.2M做防护通道，通道两侧栏杆使用绿色安全网连续围护，具体布置详见基坑安全防护图2-1、图2-2。支撑上通道防护 具体位置分布详见附图1（附图随工程进度发放）图2-1 砼支撑上通道防护实景图 图2-2基坑垂直通道和支撑梁上通道防护方式：参图2-1、图2-2防护部位：A、B、C三区上部一层砼支撑梁上责 任 人： 防护日期：进场后支撑拆除前材料来源：钢管、密目安全网、油漆、绑丝、扣件等2.1.2楼梯口防护2.1.2.1从地下室2层到楼顶都涉及到楼梯口、通道口等的防护，分层施工的楼梯口和楼梯边，必须安装临时护栏。顶层楼梯口应随工程结构进度安装正式栏杆。按照安全防护设施定型化、工具化的要求，设置采用圆型管材组对而成，杆件可伸缩，在杆端的下方设有弹簧止头定位装置，可使杆件按防护需要的长度伸缩后固定。防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度1.1m，下杆高度为0.5 m，横杆长度大于2 m，加设栏杆柱。楼梯口防护 具体位置分布详见附图2（附图随工程进度发放）图2-3楼梯临边防护实景图(参考)图2-4楼梯通道防护图防护方式：参图2-3、图2-4 防护部位：每层楼梯口责 任 人： 防护日期：该楼层砼浇注后该部位装饰前材料来源：立柱采用基坑护栏立柱，其它材料采购。2.1.2临边防护2.1.2.1从地下室2层到楼顶都涉及到临边、洞口等的防护，必须安装临时护栏。按照安全防护设施定型化、工具化的要求，设置采用圆型管材组对而成。防护栏杆应由上、中、下三道横杆及栏杆柱、挡脚板组成，上杆离地高度1.5m，下杆高度为0.9 m，横杆长度出墙不小于0.2m（或环形闭合），立柱间距1m，外挂密目安全网。临边防护 具体位置分布详见附图2（附图随工程进度发放）图2-5 临边洞口防护图2-6 临边防护详图防护部位：每层临边高不小于750mm 责 任 人：XX防护日期：该楼层砼浇注后该部位装饰前材料来源：立柱采用基坑护栏立柱，其它材料采购。2.1.2.2 、A、B区中间临边防护图2-7临边洞口防防护部位： B区中间214层，A区中间25层责 任 人：XX防护日期：混凝土浇筑装修结束材料来源：钢管、扣件、立柱、油漆、钢丝网等。2.1.3电梯井口防护电梯井口设固定栅门（根据安全防护设施工具化、定型化要求进行制作安全防护门，采用薄铁板、角铁、钢板网焊接而成,门栅网格的间距不应大于15cm。每个电梯洞口采用二扇门，用螺栓固定形成整体再安装到井口作防护）；还应在电梯井内每隔两层（不大于10m）设置一道安全平网。平网内无杂物，网与井壁间隙不大于10cm。当防护高度超过一个标准层时，不得采用脚手板等硬质材料做水平防护。图2-8电梯井口防护防护部位：每层电梯井口责 任 人：XX 防护日期：该楼层砼浇注后该部位装饰前材料来源：立柱采用基坑护栏立柱，其它材料采购。2.1.4洞口防护楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实的盖板盖住；盖板应能防止挪动移位。图2-9 洞口防护防护部位：每层洞口短边边长不小于250mm的预留洞口和预留吊装孔责 任 人：XX防护日期：该楼层砼浇注后该部位装饰前材料来源：钢管、密目安全网、油漆、绑丝、扣件等。做法：做结构时，在模板上打孔预埋钢筋200，平行于板底筋位置，且外延100。后焊接预留钢筋，形成钢筋网片，再在此网片上满铺竹笆。2.1.5防护棚防护1）悬空作业处应有牢靠的立足处，必须视具体情况，配置防护栏网、栏杆和其他安全设施。2）各工种进行上下立体交叉作业时，不得在同一垂直方向操作。3）凡人员进出的通道口，均设安全防护棚。超过24m层次上的交叉作业，安全防护棚应设双层防护。（防护棚采用方钢和圆管件组对而成，方钢立柱可根据现场要求高度进行伸缩，防护棚上下间距不小于60cm，并满铺竹笆）。4）各通道防护棚搭设完毕后，应经验收，合格后方可使用。 图2-10 通道防护棚防护图2-11加工棚防护（钢筋、模板及安装加工场防护棚做法）备注：本方案主要利用以前夹芯活动板房材料，然后在顶部加设一层竹笆，既防雨又可起到防护作用，便于临时布设。从塔吊安装或建筑高出地面开始，直到建筑装修完成，可能有高出坠物的各通道都要设置防护棚。并由XX负责定期检查和修复。防护部位：加工棚和每层露天通道责 任 人：XX防护日期：进场装饰完成材料来源：钢管、密目安全网、油漆、绑丝、扣件等。2.1.6、机械防护2.1.6.1中小型机械防护1)、项目部指派机管员、安全员负责机械使用前的验收工作，平时由机管员做好检查机械运行情况。2)、中、小型机械操作人员必须持有效证上岗，并严格按操作规程要求操作。3）、按项目编制的专项施工措施规定搭设机械防护棚。4）、机械设备必须接地或接零，随机开关灵敏可靠。5）、督促机操人员做好定期检查、保养及维修工作，并做好运转保养记录。6）、机械设备的防护装置必须齐全有效，严禁带病运转。7）、固定机械设备和手持移动电具，必须实施二级漏电保护。8）、中、小型机械必须做到定机、定人、定岗位。9）、木工房应封闭设置，木工机械必须放置木工房内，机械设备防护装置齐全、有效，在木工房门口放置相应数量的灭火器。10）、搅拌机、砂浆机棚的两侧宜采用型钢、钢丝网等材质搭设，对其进行封闭，二侧高度为1.8m，机座及四周应采用硬地坪设置三面围档，车辆进出口设排水沟。11）、电焊机必须使用二次空载降压保护。2.1.6.2井架使用安全制度1）、安装或拆除前，必须制订方案，经公司总工程师批准后方可实施。2）、安装完毕后，经公司主管部门验收合格、挂牌后方可使用。3）、安装或拆除时，由安全员安排设置警戒区域，设立警示标志，并有专人监护。4）、安排经培训的井架搭设提升工进行搭设5）、井架底部应搭设三面围档封闭的防护网，高度为1.8m，宽度应大于井架宽度。防护网应能承受1000N的水平冲击力。6）、井架通道防护门应采用型钢和钢丝网组成的防护门，防护门高度为1.8m，门离地高度不大于50 mm。7）、井架操作室宜采用金属材料或其他相应的板材制作，顶棚上方应有防坠保护措施；操作室应有门、锁，视线清楚和防雨的功能；操作室的高度为1.8m以上（含1.8m），两边开门进出。8）、井架通讯联络装置齐全功能完好。9）、卷扬机应搭设防护棚，高不低于1.8m。图2-12 人货电梯、井架防护图2-13人货电梯通道侧边防护防护部位：人货电梯、井架边和露天用电设备责 任 人：XX 防护日期：进场装饰完成材料来源：钢管、密目安全网、油漆、绑丝、扣件等。2.1.7、脚手架防护1）、脚手架工程安全使用制度2）、施工前进行对搭设人员进行安全技术交底。3）、按照建设部JGJ130-2001规范要求搭设并按XX市安全检查标准进行验收。4）、安排经过培训的架子工进行搭设。5）、搭设、拆除时设立警戒标志，派专人监护。6）、选用脚手架搭设材料必须符合规定要求。 7）、搭设过程中分阶段验收，即从基础开始（基础也必须进行验收），每搭完三步验收一次，分步、分阶段经验收合格后方可使用，结构阶段转入装饰阶段后，应重新对脚手架进行验收挂牌，并有接地与避雷措施。8）、搭设完毕，经验收合格挂牌后使用。同时将监护单位和监护人挂牌明确。9）、定期进行检查验收。10）、使用时要按规定荷载要求使用，严禁乱堆放各种施工物料，避免超载。11）、脚手架搭设完后，架子班应把架子移交给所使用的班组（如泥工班或面砖班），并做好移交记录。12）、施工现场中凡是需要拆除整体脚手架，必须由该项目施工负责人提出申请，经项目副经理审批同意后方可拆除；施工过程中，凡是需要拆除脚手架的受力杆件或在脚手架中开门洞、拆除脚手架拉结时，由具体施工班组长提出申请，该项目施工负责人核查、确定拆除的范围和数量，并采取切实可行的加固措施后，由项目技术员、安全员检查验收合格后，再安排架子班拆除。图2-14 脚手架防护防护部位：建筑外架责 任 人：XX 防护日期：出地面装饰完成材料来源：钢管、密目安全网、油漆、绑丝、扣件等。2.1.8、防护警示牌施工现场通道附近的各类洞口与坑槽等处，除设置防护设施与安全标志外，夜间还应设红灯示警。防护栏杆、防护栅门应符合规范规定，整齐牢固，与现场规范化管理相适应。防护设施应在施工组织设计中有设计、有图纸，并经验收形成工具化、定型化的防护用具，安全可靠、整齐美观，周转使用现场悬挂安全生产标语，洞口、临边、防护棚等部位除设置防护措施外，还应张贴有关安全警示牌，以示提醒。 图2-15塔吊警示牌（参照）防护部位：整个工地责 任 人：XX 防护日期：整个施工过程材料来源：警示牌、油漆、绑丝等。 所有防护，要求定期全面检查，做好检查记录。破坏的防护要立即恢复，并追究责任。
