先张法预应力梁施工工艺框图.doc

钢绞线接长
钢绞线端头镦粗
存放及时效
主筋编号及配料
预应力配筋
钢筋加工
张拉
砂石、水泥检验
砼配合比
40#砼搅拌
砼运输
制作砼试件
养生
备用
模型整修
底模整修
台座清理

台湾省
安装外模
绑扎骨架钢筋
钢绞线
就位及联接
绑扎塑料管
安装端模
张拉预应力
σk 并锚固
安设内模
绑扎上部钢筋
浇灌顶部砼
自然养生
松张割断主筋
测量拱度及编号
起梁及外移
存 梁
拆除内模
拆除外模
浇灌底部砼

超
张
拉
1.0σk
放
松
应
力
0.9σk
施工准备

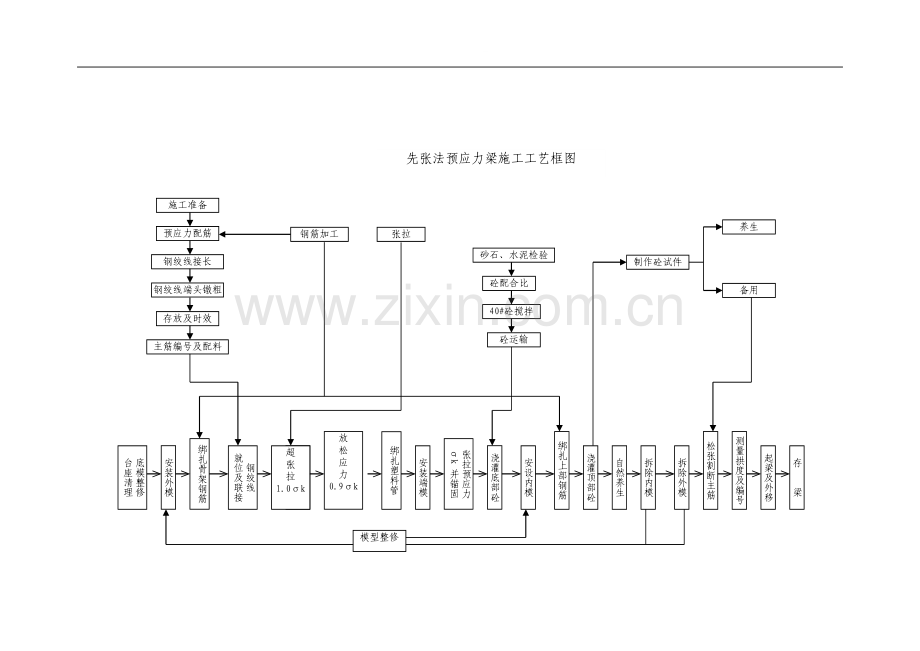

先张法预应力梁施工工艺框图
