游标卡尺的原理
游标卡尺主尺上的最小分度与游标尺上的最小分度不一样长，有一个差值，差值不同尺的精确度就不同。
不管游标上的是多少个小等分刻度，它的刻度部分总比主尺上的同样多个的小等分刻度差1mm 。如游标为10格的对应长度为9mm ；20格对应长度为19mm ；50格的对应长度为49mm 。
主尺上的第一小分刻度都是1mm 。而游标上的每一分刻度要小一点，小多少呢？就小游标格数分之一毫米。
如：10个分度的小mm=0.1mm ,可准确到0.1mm；
20个分度的小mm=0.05mm ,可准确到0.05mm；
50个分度的小mm=0.02mm ,可准确到0.02mm。
0

1

2

3

4

5

6

7

8

9

0

0

1

2

3

4

5

6

7

8

9

10

游标卡尺读数练习
1、

例如第31条对齐

2、

3、

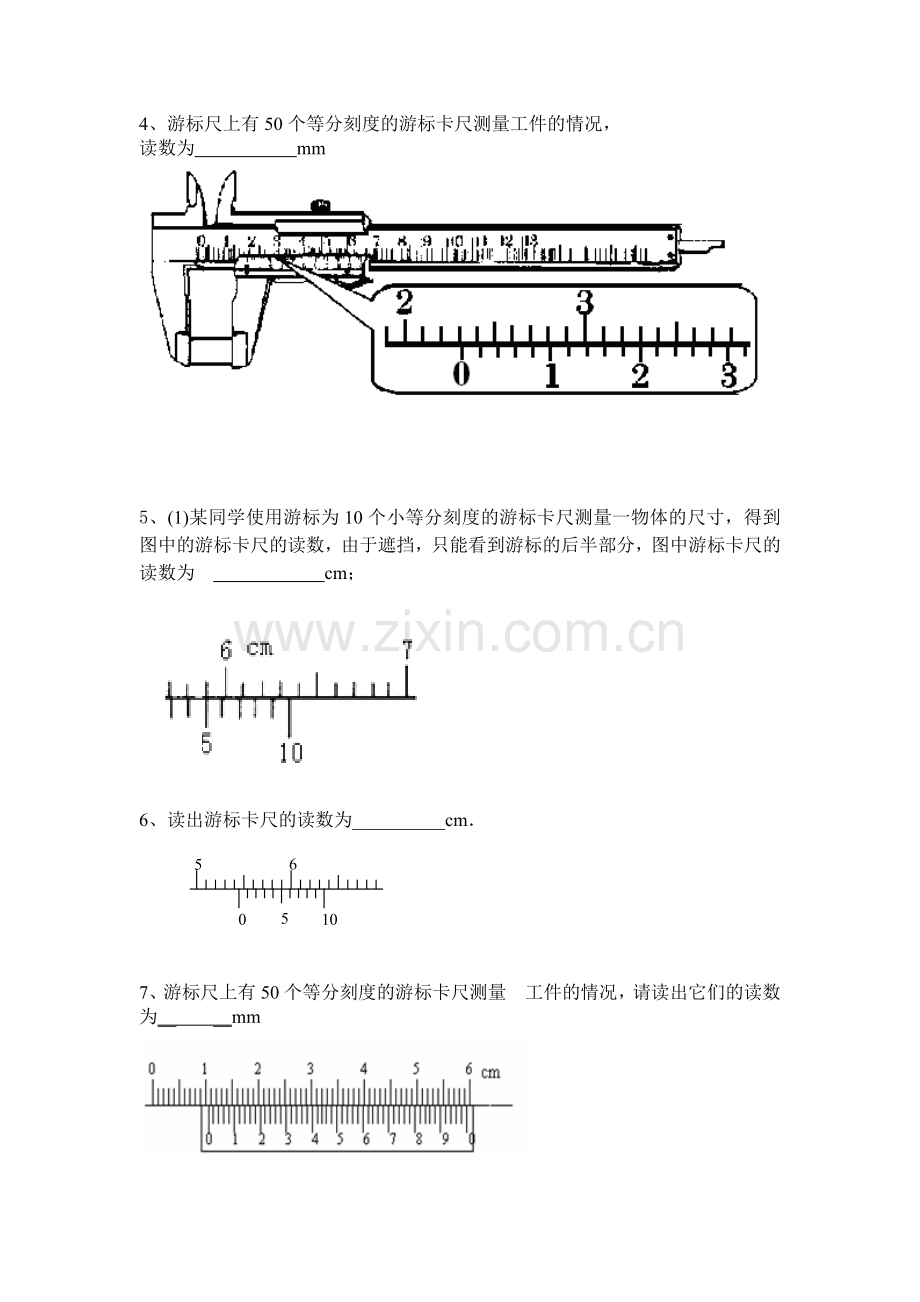

4、游标尺上有50个等分刻度的游标卡尺测量工件的情况，
读数为 mm

5、(1)某同学使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为 cm；

6、读出游标卡尺的读数为__________cm．
0
5
10
5
6

7、游标尺上有50个等分刻度的游标卡尺测量 工件的情况，请读出它们的读数为__　　__mm

8、

9、游标卡尺（游标尺上有50个等分刻度）读数为_________cm。

10、6
7
8（cm）
0
10
20
（图甲）

一、10分度（0.1mm）练习
3
4
cm
0
10
10
11
cm
0
10

1读数：＿＿＿＿＿mm 2读数：＿＿＿＿＿mm
0
1
cm
0
10
9
10
cm
0
10

3读数：＿＿＿＿mm 4读数：＿＿＿＿＿mm
3
4
cm
0
10
9
10
cm
0
10

5读数：＿＿＿＿＿mm 6读数：＿＿＿＿＿mm
二、20分度（0.05mm）练习

7读数：＿＿＿＿＿mm

3
4
5cm
0
10
20

8读数：＿＿＿mm
游标尺
1cm
2cm
3cm
0
10
20

9读数：＿＿＿mm

三、50分度（0.02mm）练习
10读数：＿＿＿mm

11读数：＿＿＿mm
