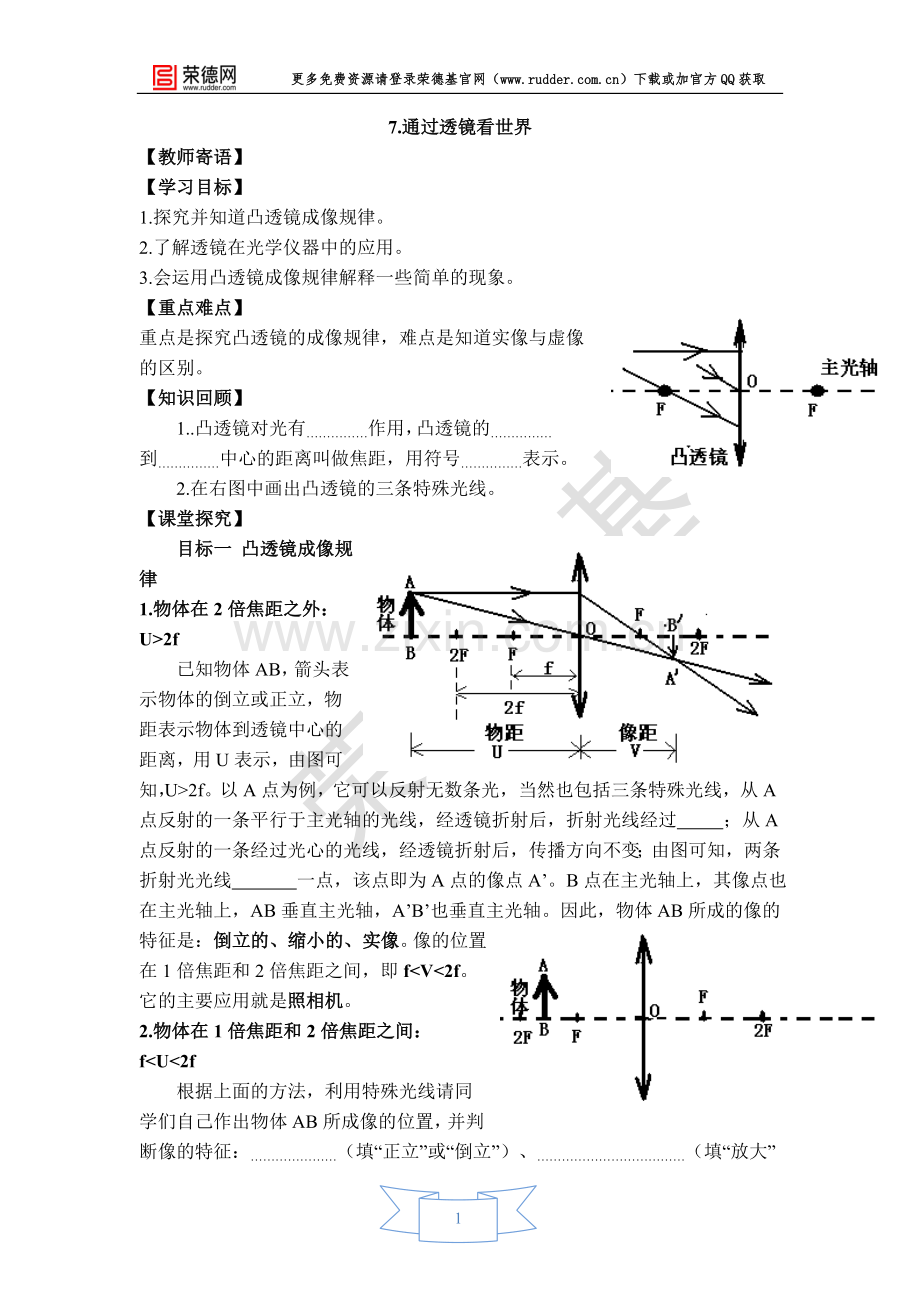

7.通过透镜看世界
【教师寄语】
【学习目标】
1.探究并知道凸透镜成像规律。
2.了解透镜在光学仪器中的应用。
3.会运用凸透镜成像规律解释一些简单的现象。
【重点难点】
重点是探究凸透镜的成像规律，难点是知道实像与虚像的区别。
【知识回顾】
1..凸透镜对光有……………作用，凸透镜的……………到……………中心的距离叫做焦距，用符号……………表示。
2.在右图中画出凸透镜的三条特殊光线。
【课堂探究】
目标一 凸透镜成像规律
1.物体在2倍焦距之外：U>2f
已知物体AB，箭头表示物体的倒立或正立，物距表示物体到透镜中心的距离，用U表示，由图可知，U>2f。以A点为例，它可以反射无数条光，当然也包括三条特殊光线，从A点反射的一条平行于主光轴的光线，经透镜折射后，折射光线经过 ；从A点反射的一条经过光心的光线，经透镜折射后，传播方向不变；由图可知，两条折射光光线 一点，该点即为A点的像点A’。B点在主光轴上，其像点也在主光轴上，AB垂直主光轴，A’B’也垂直主光轴。因此，物体AB所成的像的特征是：倒立的、缩小的、实像。像的位置在1倍焦距和2倍焦距之间，即f<V<2f。它的主要应用就是照相机。
2.物体在1倍焦距和2倍焦距之间：f<U<2f
根据上面的方法，利用特殊光线请同学们自己作出物体AB所成像的位置，并判断像的特征：…………………（填“正立”或“倒立”）、………………………………（填“放大”或“缩小”）、………………………………（ 填“实像”或“虚像”）； 像的位置在………………………………………………………………………………；主要应用：电影放映机或投影仪。

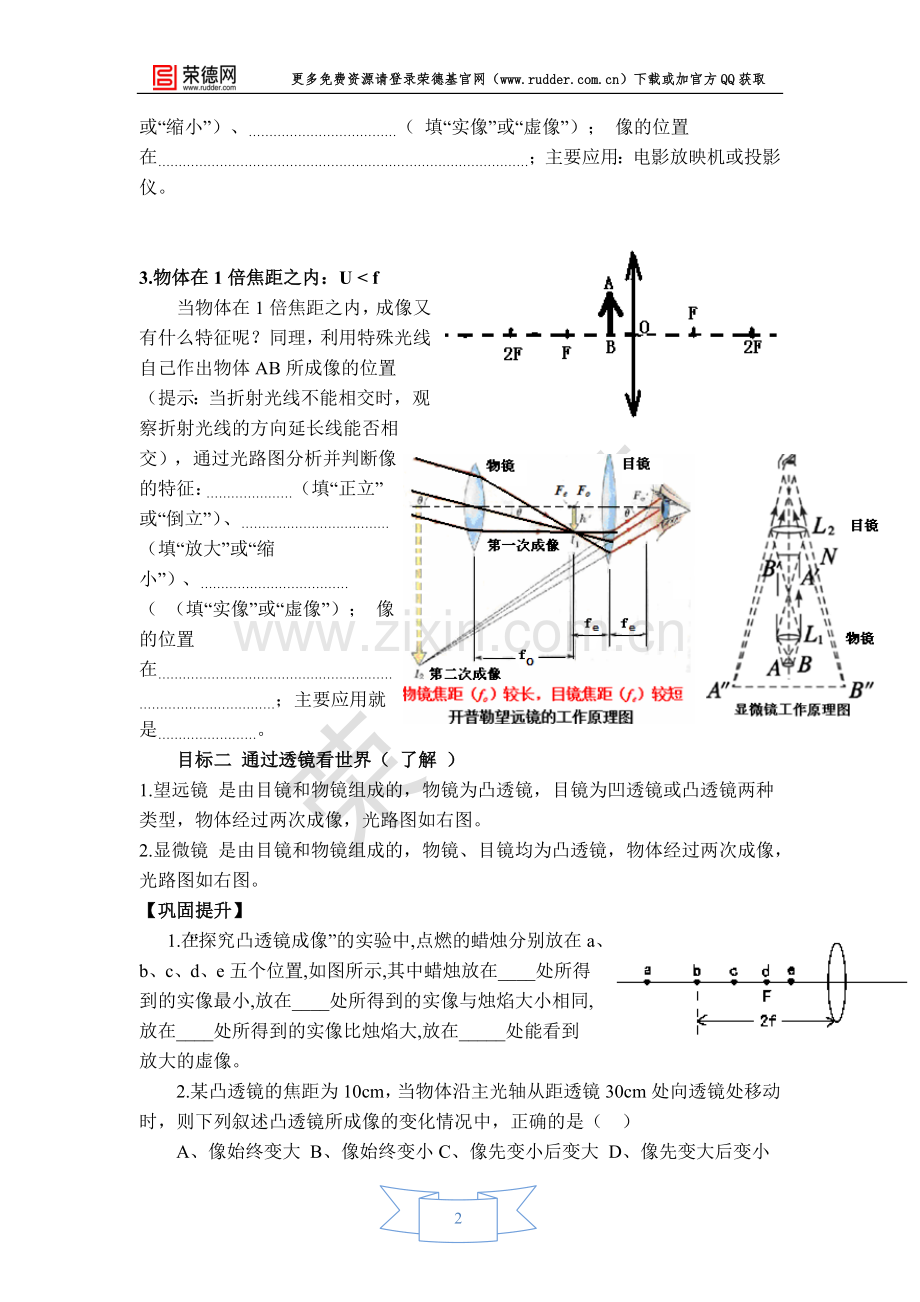

3.物体在1倍焦距之内：U < f
当物体在1倍焦距之内，成像又有什么特征呢？同理，利用特殊光线自己作出物体AB所成像的位置（提示：当折射光线不能相交时，观察折射光线的方向延长线能否相交），通过光路图分析并判断像的特征：…………………（填“正立”或“倒立”）、………………………………（填“放大”或“缩小”）、………………………………（ （填“实像”或“虚像”）； 像的位置在………………………………………………………………………………；主要应用就是……………………。
目标二 通过透镜看世界（ 了解 ）
1.望远镜 是由目镜和物镜组成的，物镜为凸透镜，目镜为凹透镜或凸透镜两种类型，物体经过两次成像，光路图如右图。
2.显微镜 是由目镜和物镜组成的，物镜、目镜均为凸透镜，物体经过两次成像，光路图如右图。
【巩固提升】
1.在“探究凸透镜成像”的实验中,点燃的蜡烛分别放在a、b、c、d、e五个位置,如图所示,其中蜡烛放在____处所得到的实像最小,放在____处所得到的实像与烛焰大小相同,放在____处所得到的实像比烛焰大,放在_____处能看到放大的虚像。
2.某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向透镜处移动时，则下列叙述凸透镜所成像的变化情况中，正确的是（ ）
A、像始终变大 B、像始终变小C、像先变小后变大 D、像先变大后变小
3总结凸透镜的成像规律，完成下表（重点）。

【学后记】
【师生反思】
在反思中成长
在反思中进步
