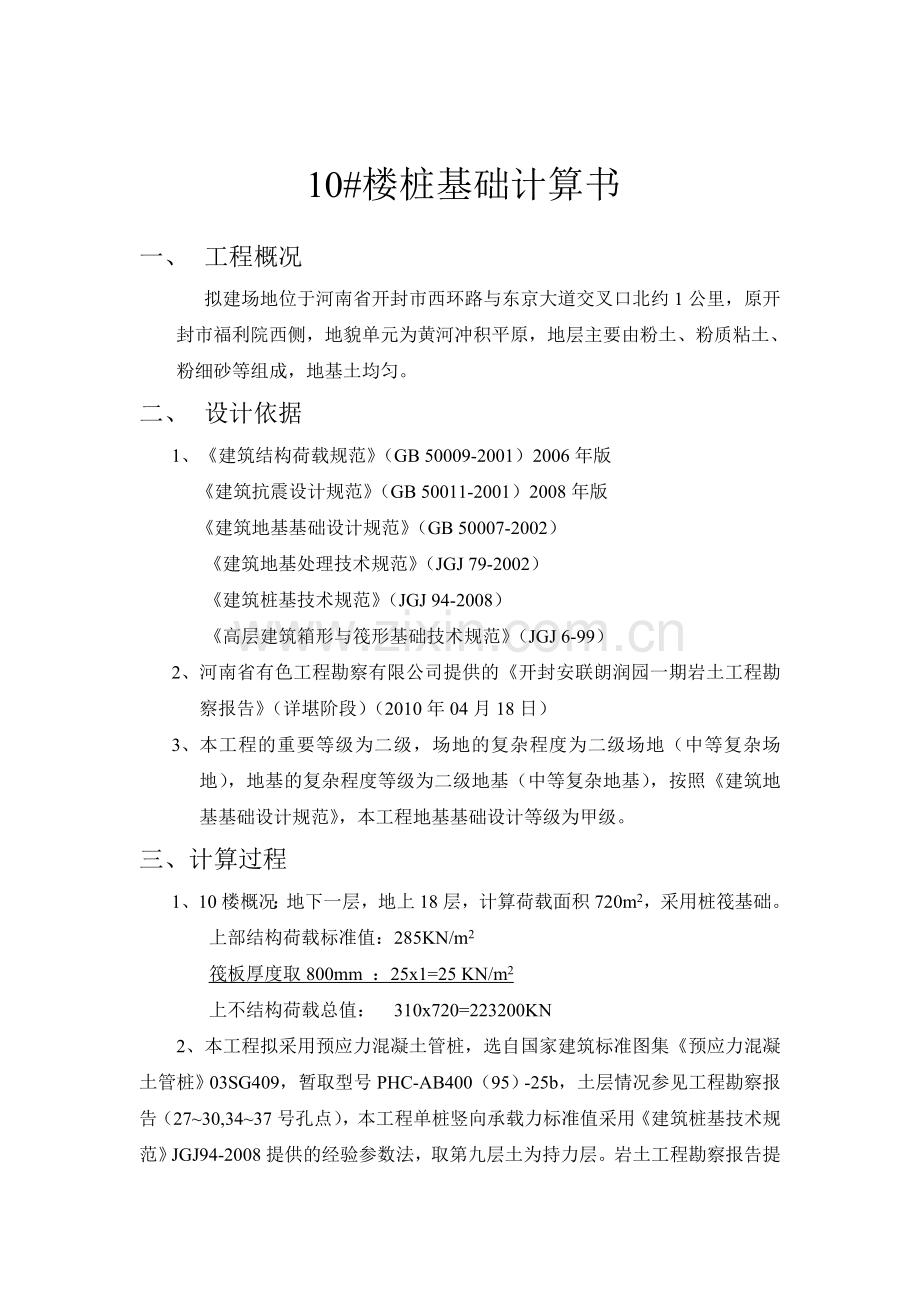

10#楼桩基础计算书

一、 工程概况
拟建场地位于河南省开封市西环路与东京大道交叉口北约1公里，原开封市福利院西侧，地貌单元为黄河冲积平原，地层主要由粉土、粉质粘土、粉细砂等组成，地基土均匀。
二、 设计依据
1、 《建筑结构荷载规范》（GB 50009-2001）2006年版
《建筑抗震设计规范》（GB 50011-2001）2008年版
《建筑地基基础设计规范》（GB 50007-2002）
《建筑地基处理技术规范》（JGJ 79-2002）
《建筑桩基技术规范》（JGJ 94-2008）
《高层建筑箱形与筏形基础技术规范》（JGJ 6-99）
2、 河南省有色工程勘察有限公司提供的《开封安联朗润园一期岩土工程勘察报告》（详堪阶段）（2010年04月18日）
3、 本工程的重要等级为二级，场地的复杂程度为二级场地（中等复杂场地），地基的复杂程度等级为二级地基（中等复杂地基），按照《建筑地基基础设计规范》，本工程地基基础设计等级为甲级。
三、计算过程
1、10楼概况：地下一层，地上18层，计算荷载面积720m2，采用桩筏基础。
上部结构荷载标准值：285KN/m2
筏板厚度取800mm ：25x1=25 KN/m2
上不结构荷载总值： 310x720=223200KN
2、本工程拟采用预应力混凝土管桩，选自国家建筑标准图集《预应力混凝土管桩》03SG409，暂取型号PHC-AB400（95）-25b，土层情况参见工程勘察报告（27~30,34~37号孔点），本工程单桩竖向承载力标准值采用《建筑桩基技术规范》JGJ94-2008提供的经验参数法，取第九层土为持力层。岩土工程勘察报告提供预制桩设计参数见下表1
表1
层号
（2）
（3）
（4）
（5）
（6）
（7）
（8）
（9）
Qsik(KPa)
45
60
50
54
60
70
75
80
Qpk(KPa)

3500

4000
注：Qsik为桩的极限侧阻力标准值
Qpk为桩的极限端阻力标准值
4、 Quk=Qsk+Qpk=μ∑Qsik*Li+ Qpk*Ap
=0.34*3.14*(45*0.4+60*2.5+50*6+54*3.5+3.5*70+1.7*75+8.4*80)+4000*3.14*0.2*0.2
=2048KN
安全系数K=2
所以单桩竖向承载力特征值Ra取值为
Ra= Quk/2=2048/2=1024KN
5、 本工程采用满堂布桩方式，所需桩数值为：
N=223200/(1024-2.5*25)=232.5 取整为234颗
本工程实际桩布置图见附图，总桩数为254颗，桩距为2000mm，为5倍桩径，满足规范及设计要求。
6、本工程沉降计算由中国建研院基础工程计算辅助设计软件 JCCAD（10年1月单机版）完成。计算结果见附图。
7、本工程地基基础设计等级为甲级，所以单桩竖向承载力标准值应通过单桩静载试验确定，如试验数据与本工程所采用数据相差很大，则应通知设计单位进行重新设计。
13#、14#楼计算过程同此楼。
