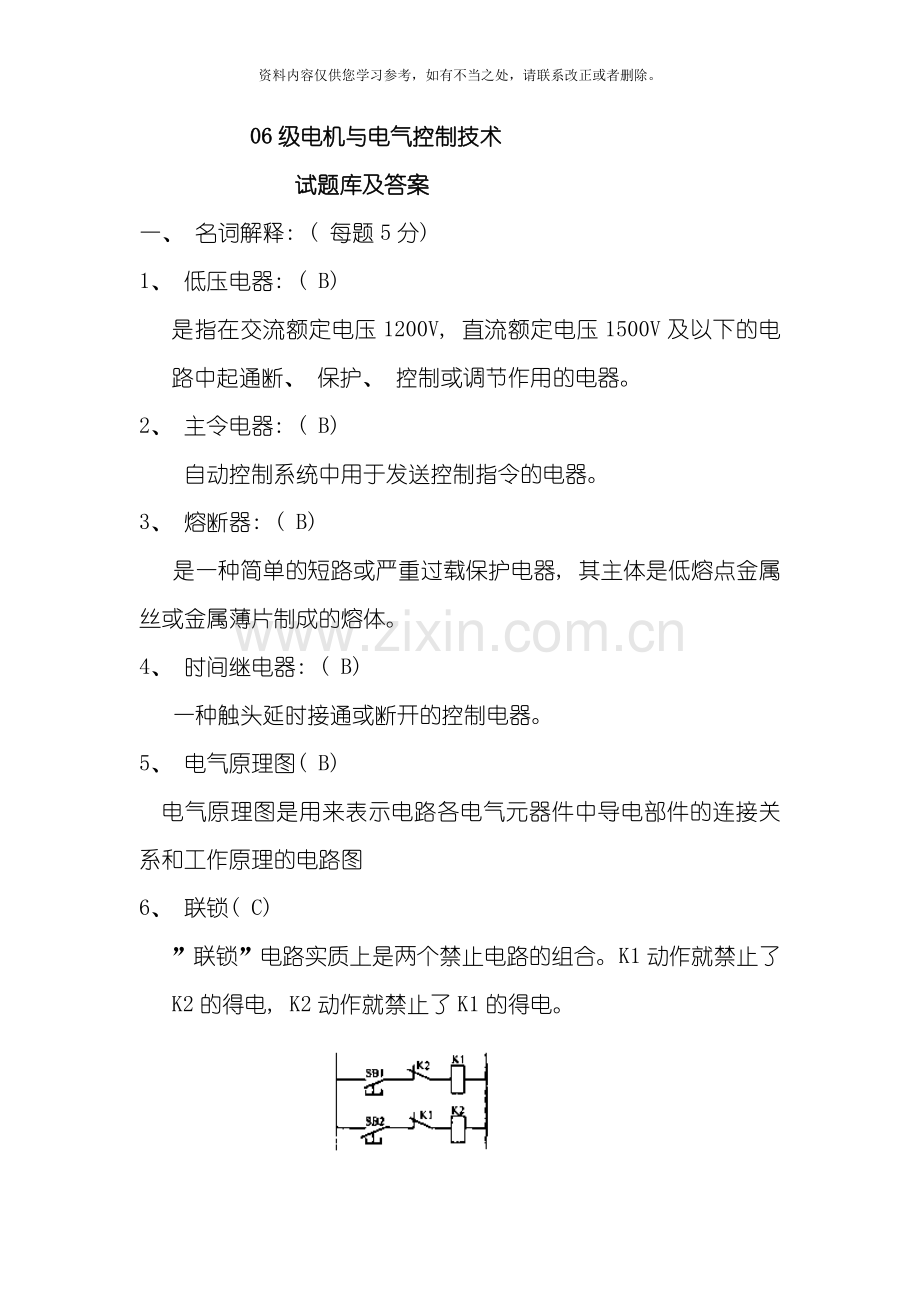

06级电机与电气控制技术
试题库及答案
一、 名词解释: ( 每题5分)
1、 低压电器: ( B)
是指在交流额定电压1200V, 直流额定电压1500V及以下的电路中起通断、 保护、 控制或调节作用的电器。
2、 主令电器: ( B)
自动控制系统中用于发送控制指令的电器。
3、 熔断器: ( B)
是一种简单的短路或严重过载保护电器, 其主体是低熔点金属丝或金属薄片制成的熔体。
4、 时间继电器: ( B)
一种触头延时接通或断开的控制电器。
5、 电气原理图( B)
电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图
6、 联锁( C)
”联锁”电路实质上是两个禁止电路的组合。K1动作就禁止了K2的得电, K2动作就禁止了K1的得电。

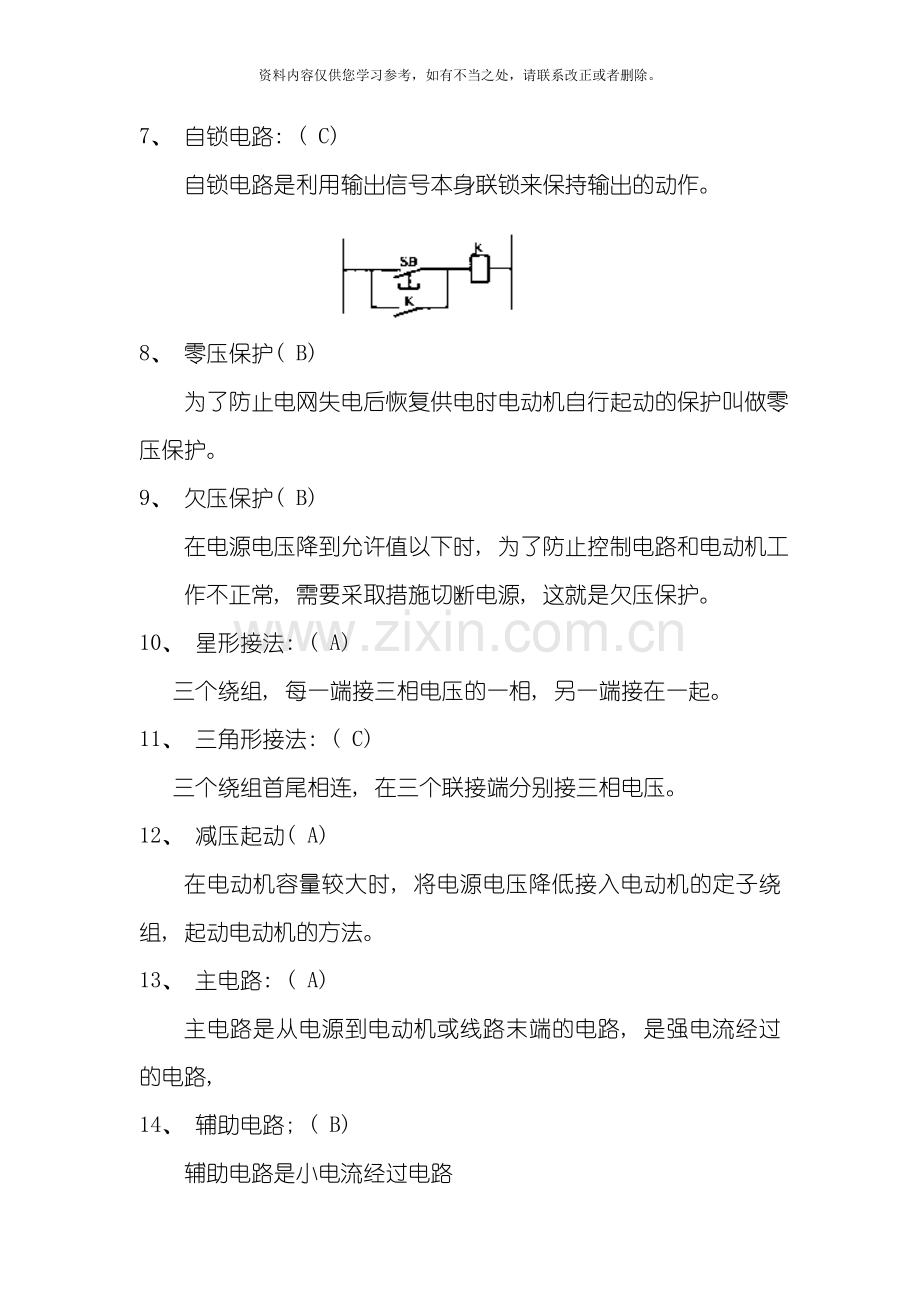

7、 自锁电路: ( C)
自锁电路是利用输出信号本身联锁来保持输出的动作。

8、 零压保护( B)
为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、 欠压保护( B)
在电源电压降到允许值以下时, 为了防止控制电路和电动机工作不正常, 需要采取措施切断电源, 这就是欠压保护。
10、 星形接法: ( A)
三个绕组, 每一端接三相电压的一相, 另一端接在一起。
11、 三角形接法: ( C)
三个绕组首尾相连, 在三个联接端分别接三相电压。
12、 减压起动( A)
在电动机容量较大时, 将电源电压降低接入电动机的定子绕组, 起动电动机的方法。
13、 主电路: ( A)
主电路是从电源到电动机或线路末端的电路, 是强电流经过的电路,
14、 辅助电路; ( B)
辅助电路是小电流经过电路
15、 速度继电器: ( C)
以转速为输入量的非电信号检测电器, 它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、 继电器: ( C)
继电器是一种控制元件, 利用各种物理量的变化, 将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)

17、 热继电器: ( C)
是利用电流的热效应原理来工作的保护电器。
18、 交流继电器: ( C)
吸引线圈电流为交流的继电器。
19、 全压起动: ( C)
在电动机容量较小时, 将电动机的定子绕组直接接入电源, 在额定电压下起动。
20、 电压: ( A)
电路两端的电位差
21、 触头
触头亦称触点, 是电磁式电器的执行元件, 起接通和分断电路的作用。
22、 电磁结构
电磁机构是电磁式电器的感测元件, 它将电磁能转换为机械能, 从而带动触头动作。
23、 电弧
电弧实际上是触头间气体在强电场作用下产生的放电现象
24、 接触器
接触器是一种适用于在低压配电系统中远距离控制、 频繁操作交、 直流主电路及大容量控制电路的自动控制开关电器
25、 温度继电器
利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
26、 点动电路
按下点动按钮, 线圈通电吸合, 主触头闭合, 电动机接人三相交流电源, 起动旋转; 松开按钮, 线圈断电释放, 主触头断开, 电动机断电停转,
27、 电气控制系统
电气控制系统是由电气控制元器件按一定要求连接而成
28、 变极调速: ( A)
异步电动机调速中, 改变定子极对数的调速方法。
29、 电器元件位置图
电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图
30、 电器元件接线图
电气安装接线图是电气原理图的具体实现形式, 它是用规定的图形符号按电器元件的实际位置和实际接线来绘制的
31、 变频调速: ( C)
异步电动机调速中, 改变电源频率的调速方法。
二、 填空: ( 每题2分)
1、 常见的低压电器是指工作电压在交流( )V以下、 直流( )V以下的电器。(B)
1200、 1500
2、 选择低压断路器时, 额定电压或额定电流应( )电路正常工作时的电压和电流。(C)
不小于
3、 行程开关也称( )开关, 可将( )信号转化为电信号, 经过控制其它电器来控制运动部分的行程大小、 运动方向或进行限位保护。(B)
限位 机械位移
4、 按钮常见于控制电路, ( )色表示起动, ( )色表示停止。(B)
绿 红
5、 熔断器是由( )两部分组成的。(C)
熔体 和 熔管
6、 多台电动机由一个熔断器保护时, 熔体额定电流的计算公式为( ) (A)
I≥( 1.5~2.5) INmax+∑IN 。
7、 交流接触器是一种用来( )接通或分断( )电路的自动控制电器。(B)
频繁 主
8、 交流接触器共有( )个触头, 其中主触头为( )个, 辅助触头为( )个。(B)
14 6 8
9、 时间继电器是一种触头( )的控制电器。(C)
延时接通 或 断开
10、 一般速度继电器的动作转速为( )r/min, 复位转速为( )r/min。(B)
120 100
11、 三相异步电动机的能耗制动能够按( )原则和( )原则来控制。(B)
时间 速度
12、 反接制动时, 当电机接近于( )时, 应及时( )。(A)
零 断开电源防止反转
13、 双速电动机的定子绕组在低速时是( )联结, 高速时是( )联结。(B)
三角形 双星形
14、 一般电压继电器( )联在电路中, 电流继电器( )联在电路中。(C)
并 串
15、 自锁电路是利用( )来保持输出动作, 又称”自保持环节”。(C)
输出信号本身联锁
16、 在机床电气线路中异步电机常见的保护环节有( )、 ( )和( ) 。(B)
短路 、 过载 、 零压和欠压
17、 在电气原理图中基本的逻辑电路有: ( ) 逻辑电路、 ( ) 逻辑电路和( ) 逻辑电路。(C)
18、 电气原理图一般分为( ) 和( ) 两部分画出。(B)
主电路 和 辅助电路
19、 电气原理图设计的基本方法有( ) 、 ( ) 两种。(B)
经验设计 、 逻辑设计
20、 异步电动机的转速公式n=( ) 。(B)
n=
21、 交流接触器的结构由( ) ( ) ( ) 和其它部件组成。(B)
电磁机构 、 触头系统 、 灭弧装置
22、 熔断器的类型有瓷插式、 ( ) 和( ) 三种。(B)
螺旋式 密封管式
23、 电气控制系统图分为( ) ( ) 和( ) 三类。(C)
电气原理图 、 电器元件布置图 电气安装接线图
24、 三相异步电动机常见的电气制动方法有( ) 和( ) 。(B)
能耗制动 反接制动
25、 接触器的额定电压是指( ) 上的额定电压。(C)
主触头
26、 C650卧式车床的三台电机为( ) 电机、 冷却泵电机和( ) 电机。(B)
主轴 、 快速移动
27、 Z3040摇臂钻床四台电机为( ) 电机、 冷却泵电机、 液压泵电机和( ) 电机。(B)
主轴、 摇臂升降
28、 三相异步电动机常见的电气起动方法有( ) 和( ) 。(B)
全压起动 减压起动
29、 改变三相异步电动机旋转方向的方法是( ) 。(C)
对调任意两相
30、 机械式行程开关常见的有( ) 和( ) 两种。(A)
按钮式 滑轮式
31、 电动机电动势、 电压平衡方程( 　　　　　　　　　　　　　) ( Ａ)
U1≈E1=4.44f1NKФm
32、 按钮一般见做( ) 或( ) 控制电路的开关。( A)
短时接通 断开
33、 万能转换开关是( ) 的主令电器。( C)
多挡式控制多回路
34、 熔体为一次性使用元件, 再次工作必须( ) 。( C)
更换新的熔体
35、 熔断器的类型应根据( ) 来选择。( C)
线路要求和安装条件
36、 接触器按( ) 经过电流的种类, 分为直流、 交流两种。( C)
主触头
37、 接触器的额定电压指( ) 的额定电压。( C)
主触头
38、 接触器的额定电流指( ) 的额定电流。( C)
主触头
39、 热继电器是利用( ) 来工作的电器。( B)
电流的热效应
40、 继电器是两态元件, 它们只有( ) 两种状态。( B)
通和断
41、 只要将三相电源中的( ) 就可实现电动机反转。( B)
任意两相
42、 反接制动的优点是( ) ( B)
制动迅速
43、 能耗制动的优点是( ) ( B)
制动准确、 平稳、 能量消耗小
44、 直流电机正在运行时, 磁场突然消失, 其转速会( ) , 甚至发生( ) ( A)
迅速升高 飞车
45、 电气控制线路是电气控制系统各种技术资料的( )文件。( C)
核心
46、 电气控制原理图的分析, 是控制原理图分析的( ) ( C)
中心内容
47、 电气原理图主要有( ) 等部分组成。( A)
主电路 辅助电路
48、 分析控制电路的最基本方法是( ) ( B)
查线读图法
49 设计机床电气控制系统首先要满足机床的( ) ( B)
主要性能
50、 电气原理图按经过电流的大小分为( ) 和( ) 电路
主电路 辅助电路
51、 主电路是( ) 电流经过的电路
强
52、 辅助电路是( ) 电流经过的电路
小
53、 主电路标号一般由( ) 和( ) 组成
文字和数字
54、 直流电源用( ) 线画出
水平
55、 原理图中的各电器元件只画出其( ) 部件
导电
56、 原理图中的各电器触点按( ) 画出
没有外力作用或未通电的原始状态
57、 原理图中线路连接点用( ) 标出
黑点
58、 原理图中电器元件的数据和型号一般用( ) 写字体标注
小
59、 电器元件布置图中, 体积大的放在( ) 方
下
60、 安装接线图的电器元件的图形应与电气原理图标注( )
一致
61、 ( ) 和( ) 统称电气的联琐控制
自锁和互锁
62、 低压电器按操作方式分为( ) 和( )
手动和自动
63、 电磁结构是电磁式电器的( ) 元件
感测元件
64、 电磁线圈按电压种类分为( ) 和( ) 两种
交流、 直流
65、 电磁线圈按与电路连接方式分( ) 和( ) 连种
串联并联
66、 触头的形式有( ) 三种
点接触、 线接触、 面接触
67、 触头按原始状态分( ) 两种
常开常闭
68、 触头按控制电路分( ) 两种
主触头和辅助触头
69、 ( ) 在接通和断开电路时有利于灭弧
桥式触头
70、 动静触点间存在的电阻称( )
接触电阻
71、 接触器主要用于自动控制( )
交直流电动机、 电热设备、 电容器组
72、 接触器的触头有( ) 两种
主触头和辅助触头
73、 接触器的额定通断能力是指主触头在规定条件下可靠( ) 的电流值
接通和分断
74、 接触器的额定电压是指主触头 ( ) 的电压值
正常工作
75、 线圈额定电压指线圈( ) 的电压
线圈正常工作
76、 接触器允许操作频率是指在每小时内允许的( ) 频率。
最高操作次数
77、 真空接触器以( ) 为灭弧介质
真空
78、 电磁式中间继电器实质上是一种电磁式( ) 继电器
电压
79、 热继电器主要保护作用是电机( ) 保护
过载
80、 熔断器主要作( ) 保护
短路
81、 熔断器保护电路时与电路( ) 联
串
82、 ( )和( ) 串联组合成负荷开关
刀开关和熔断器
83、 封闭式负荷开关, 俗称( )
铁壳开关
84、 开启式负荷开关俗称( )
胶盖瓷底刀开关
85、 刀开关的额定电压应( ) 线路电压
大于或等于
86、 刀开关的额定电流应( ) 线路的额定电流
大于或等于
87、 低压断路器的操纵结构是实现断路器( ) 的结构。
闭合、 断开
88、 低压断路器的额定电压是它在电路中长期工作的( ) 电压。
允许电压值
89、 低压断路器的额定电流指脱扣器的( )
脱扣器的额定电流
90、 一般漏电保护器与低压断路器组合构成( )
漏电断路器
91、 变极对数调速一般仅用于( )
笼型异步电动机
92、 摇臂钻床具有两套( ) 控制系统
液压
93、 电磁离合器又称( )
电磁联轴节
94、 摩擦片式电磁离合器按摩擦片的数量可分为( ) 两种
单片式和多片式
95、 XA6132卧式万能铣床有( ) 台电机
三台
96、 Z3040型摇臂钻床有( ) 电机
四台
97、 车床的冷却泵电机采用( ) 控制电路
起动、 自锁、 停止
98、 辅助线路包括( ) 等电路
控制回路、 照明回路、 信号回路、 保护回路
99、 断相保护又称( ) 保护
缺相保护
100、 直流电机弱磁保护是在电机励磁回路串入( ) 线圈
欠电流继电器
三、 判断: ( 每题2分)
1、 开关电器在所有电路都可直接接负载。( X ) (C)
2、 主令电器在自动控制系统中接入主回路。( X ) (B)
3、 刀开关安装时, 手柄要向上装。接线时, 电源线接在上端, 下端接用电器。( √ ) (C)
4、 熔断器在电路中既可作短路保护, 又可作过载保护。( X ) (C)
5、 热继电器在电路中既可作短路保护, 又可作过载保护。( X ) (B)
6、 接触器按主触点经过电流的种类分为直流和交流两种。( √ ) (C)
7、 继电器在任何电路中均可代替接触器使用。( X ) (B)
8、 电气原理图绘制中, 不反映电器元件的大小。( √ ) (B)
9、 容量小于10kW的笼型异步电机, 一般采用全电压直接起动。( √ ) (B)
10、 容量大于30kW的笼型异步电机, 一般采用减压的方式起动。( √ ) (B)
11、 电气原理图设计中, 应尽量减少电源的种类。( √ ) (C)
12、 电气原理图设计中, 应尽量减少通电电器的数量。( √ ) (C)
13、 电气接线图中, 同一电器元件的各部分不必画在一起。( X ) (C)
14、 热继电器和过电流继电器在起过载保护作用时可相互替代。( X ) (A)
15、 一台线圈额定电压为220V的交流接触器, 在交流220V和直流220V的电源上均可使用。( √ ) (A)
16、 检修电路时, 电机不转而发出嗡嗡声, 松开时, 两相触点有火花, 说明电机主电路一相断路。( √ ) (A)
17、 车床的主轴运动是恒转矩负载, 应采用恒转矩调速方式。( X ) (B)
18、 时间继电器之因此能够延时, 是因为线圈能够通电晚一些。( X ) (B)
19、 熔断器的额定电流大于或等于熔体的额定电流。( √ ) (C)
20、 中间继电器实质上是电压继电器的一种, 只是触点多少不同。( √ ) (C)
21、 分析控制电路最基本的方法是查线读图法。( √ ) (B)
22、 当前机床常见的调速方法有机械有级调速和电气无级调速两种。( √ ) (B)
23、 交流电动机由于通入的是交流电, 因此它的转速也是不断变化的, 而直流电动机则其转速是恒定不变的。( X ) (B)
24、 交流接触器通电后, 如果铁芯吸合受阻, 会导致线圈烧毁。( √ ) (A)
25、 低压断路器是开关电器, 不具备过载、 短路、 失压保护。( X ) (B)
26、 电压型变频器和电流型变频器的区别在于滤波环节不同。( √ ) (B)
27、 热继电器的电流整定值是触点上流过的电流值。( X ) (B)
28、 交流电动机的控制必须采用交流电源操作。( X ) (B)
29、 正在运行的三相异步电动机突然一相断路, 电动机会停下来。( X ) (A)
30、 在控制电路中, 额定电压相同的线圈允许串联使用。( X ) (B)
31、 在正反转电路中, 用复合按钮能够保证实现可靠联锁。( √ ) (B)
32、 在反接制动的控制线路中, 必须采用以时间为变化参量进行控制。( X ) (B)
33、 低压断路器具有失压保护的功能。( √ ) (C)
34、 电压线圈并联在电源两端, 匝数多, 阻抗小, 电流线圈串联在电路中, 导线细, 电流大。( X ) (C)
35、 电动机采用制动措施的目的是为了停车平稳。( X ) (B)
36、 电动机采用制动措施的目的是为了迅速停车。( √ ) (B)
37、 在点动电路、 可逆旋转电路等电路中主电路一定要接热继电器。( X ) (A)
38、 交直流电压线圈电磁机构其衔铁动作不会引起线圈电流的变化。( X ) (A)
39、 固态继电器是一种无触点继电器。( √ ) (C)
40、 在C650卧式车床中, 电流表PA的作用是防止电动机过载。( X ) (A)
41、 在C650卧式车床中, KM3和KA的触点能够换用。( √ ) (A)
42、 在Z3040钻床床中, 摇臂升降的联锁是利用电气方法实现的。( √ ) (B)
43、 电动机的额定转速越高越好。( X ) (B)
44、 电流继电器的线圈一般要并联在电路中。( X ) ( C)
45、 电压继电器的线圈一般要串联在电路中。( X ) ( C)
46、 固态继电器是有触点电器。( X ) ( C)
47、 接近开关是无触点电器。( √ ) ( C)
48、 接触器的额定电流指的是线圈的电流( X ) ( C)
49、 接触器的额定电压指的是线圈的电压。( X ) ( C)
50、 交流接触器的衔铁无短路环。( X ) ( C)
51、 直流接触器的衔铁有短路环。( X ) ( C)
52、 阶跃电压加在电容两端时, 电容相当于断路。( ) ( B)
53、 行程开关能够作电源开关使用。( X ) ) ( C)
54、 熔断器的额定电压应小于线路的工作电压。( ) ( B)
55、 刀开关能够频繁接通和断开电路。( X ) ) ( C)
56、 电流继电器线圈导线细、 阻抗大。( X ) ) ( B)
57、 电压继电器线圈导线粗、 阻抗小。( X ) ) ( B)
58、 空气阻尼式时间继电器精度相当高( X ) ( B)
59、 速度继电器速度很高时触点才动作。( X ) ( B)
60、 中间继电器在控制电路中, 起中间中间转换作用, 永远不能代替交流接触器。( ) ( B)
61、 电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。( √ ) ( B)
62、 在原理图中, 各电器元件必须画出实际的外形图。( X ) ) ( B)
63、 全压控制, 主回路电压一定是380V。( X ) ( A)
64、 电动机正反转控制电路为了保证起动和运行的安全性, 要采取电气上的互锁控制。( √) ( B)
65、 能耗制动的优点是制动准确、 平稳、 能量消耗小。( √) ( B)
66、 弱磁保护就是磁场越弱越好。( X) ( B)
67、 置换元件法修理电气故障就是把电器元件全部换掉。( X) ( B)
68、 直流电机调速系统速度能够随意调整, 不影响动态性能。( X ) ( B)
69、 直流调速和交流调速都是改变电机的供电频率。( X ) ( A)
70、 直流电机可逆调速系统是改变直流电动机的转向。( X ) ( B)
71、 直流电机可逆调速系统必须同时改变电枢绕组和励磁绕组电源电压的极性, 电机才能改变转动方向( X ) ( A)
72、 有触点电器通断电路的执行功能由输出信号的逻辑电平来实现( ×)
73、 无触点电器通断电路的执行功能由触头来实现( ×)
74、 有触头和无触头结合的电器称为混合电器( √)
75、 不同的低压电器在线路中所承担的任务相同( X)
76、 电器元件正常工作的周围温度一般规定为-5—+400( √)
77、 一级污染等级指仅有非导电性污染( X)
78、 家用和类似用途电器一般选取用于污染等级为二级的污染( √)
79、 正确选用和使用低压电器元件对电器安全运行是极其重要的。( √)
80、 为了保证电磁铁可靠吸合, 电磁吸力特性与反力特性必须配合好( √)
81、 低压电器在实际应用中可经过改变反力弹簧的松紧实现反力特性和吸力特性的配合( √)
82、 触头分断时、 如果触头之间的电压达12-20V, 触头间隙内产生电弧( √)
83、 双断口灭弧多用于小容量电器中( √)
84、 磁吹灭弧广泛应用于交流灭弧装置中( X)
85、 栅片灭弧常见于直流灭弧装置中( X)
86、 灭弧罩灭弧可应用于交直流灭弧装置中( √)
87、 交流接触器多采用纵缝灭弧装置灭弧( √)
88、 直流接触器线圈起动功率和吸持功率相等( √)
89、 交流接触器线圈起动功率和吸持功率相等( X)
90、 在易爆易燃场合应选用防爆型和真空接触器( √)
91、 继电器的触头一般都为桥型触头, 有常开和常闭形式、 没有灭弧装置( √)
92、 电磁式继电器反映外界的输入信号是电信号( √)
93、 在电力拖动系统中应用最广泛的保护元件是双金属片式热继电器( √)
94、 接近开关是一种非接触式检测装置( √)
95、 电器元件布置图中, 强电部分和弱电部分要分开, 且弱电部分要加屏蔽, 防止干扰( √)
96、 多地控制电路中, 各地起动按钮的常开触点并联连接, 各停止按钮的常闭触头并联连接( X )
97、 QJ10 和XJ01系列自耦变压器减压起动器, 在进入正常运行时, 自耦变压器依然带电( √)
98、 转子绕组串接电阻起动, 采用凸轮控制器起动时, 因控制器触头数量有限, 一般采用不平衡接法( √)
99、 反接制动的速度继电器应适当调整反力弹簧的松紧程度, 以期获得较好的制动效果( √)
100、 电机智能综合保护是当前保护装置最先进、 最可靠的换代产品( √)
101、 三相笼形电机都能够采用星--三角降压启动。( X ) (B)
四、 选择: ( 每题3分)
1、 下列元件中, 开关电器有 A 。(C)
A、 组合开关 B、 接触器 C、 行程开关 D、 时间继电器
2、 下列元件中, 主令电器有 A 。(C)
A、 熔断器 B、 按钮 C、 刀开关 D、 速度继电器
3、 熔断器的作用是 C 。(C)
A、 控制行程 B、 控制速度 C、 短路或严重过载 D、 弱磁保护
4、 低压断路器的型号为DZ10-100, 其额定电流是 B 。(B)
A、 10A B、 100A C、 10~100A D、 大于100A
5、 接触器的型号为CJ10-160, 其额定电流是 B 。(B)
A、 10A B、 160A C、 10~160A D、 大于160A
6、 交流接触器的作用是 A 。(C)
A、 频繁通断主回路 B、 频繁通断控制回路
C、 保护主回路 D、 保护控制回路
7、 交流接触器在不同的额定电压下, 额定电流 B 。(A)
A、 相同 B、 不相同 C、 与电压无关 D、 与电压成正比
8、 下面 D 不是接触器的组成部分。(B)
A、 电磁机构 B、 触点系统 C、 灭弧装置 D、 脱扣机构
9、 时间继电器的作用是 D 。(C)
A、 短路保护 B、 过电流保护
C、 延时通断主回路 D、 延时通断控制回路
10、 若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。(A)
A、 延时触头反转180° B、 电磁系统反转180°
C、 电磁线圈两端反接 D、 活塞反转180°
11、 通电延时时间继电器的线圈图形符号为 B 。(C)
A、 B、 C、 D、
12、 延时断开常闭触点的图形符号是 B 。(C)
A、 B、 C、 D、
13、 通电延时时间继电器, 它的延时触点动作情况是 A 。(A)
A、 线圈通电时触点延时动作, 断电时触点瞬时动作
B、 线圈通电时触点瞬时动作, 断电时触点延时动作
C、 线圈通电时触点不动作, 断电时触点瞬时动作
D、 线圈通电时触点不动作, 断电时触点延时动作
14、 断电延时时间继电器, 它的延时触点动作情况是 B 。(A)
A、 线圈通电时触点延时动作, 断电时触点瞬时动作
B、 线圈通电时触点瞬时动作, 断电时触点延时动作
C、 线圈通电时触点不动作, 断电时触点瞬时动作
D、 线圈通电时触点不动作, 断电时触点延时动作
15、 热继电器的整定值为6.8A, 则动作范围应选用 D 。(C)
A、 0.4~0.64A B、 0.64~1A C、 4~6.4A D、 6.4~10A
16、 热继电器中双金属片的弯曲作用是由于双金属片 C 。(A)
A、 温度效应不同 B、 强度不同
C、 膨胀系数不同 D、 所受压力不同
17、 黄绿相间的双色线, 按电气规范只能用作 C 。(B)
A、 火线 B、 零线 C、 接地线 D、 网络线
18、 在控制电路中, 如果两个常开触点串联, 则它们是 A 。(B)
A、 与逻辑关系 B、 或逻辑关系
C、 非逻辑关系 D、 与非逻辑关系
19、 在机床电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是 C 。(A)
A、 全为串联 B、 全为并联
C、 起动按钮并联, 停止按钮串联 D、 起动按钮串联, 停止按钮并联
20、 11kW以上的笼型电机, 进行起动时应采取 B 。(C)
A、 全压起动 B、 减压起动 C、 刀开关直接起动 D、 接触器直接起动
21、 直流电机如果不配置弱磁保护, 则电机运行时发生弱磁会导致 D 。(B)
A、 电机过流烧毁 B、 电机过压绝缘击穿
C、 电网电压下降 D、 电机飞车事故
22、 分析电气控制原理时应当 A
A先机后电 B先电后机 C先辅后主 D化零为整
23、 电磁机构中衔铁可靠地被吸住的条件是 A
A电磁吸力大于弹簧反力 B电磁吸力等于弹簧反力C电磁吸力小于弹簧反力
24直流电磁结构为防止线圈过电压损坏, 在电磁线圈两端 A
A 并联放电回路 B 串联放电回路C 不需要任何回路
25、 三相异步电动机反接制动的优点是 C 。(B)
A、 制动平稳 B、 能耗较小 C、 制动迅速 D、 定位准确
26、 三相异步电动机在运行时出现一相电源断电, 对电动机带来的影响主要是 B 。(A)
A、 电动机立即停转 B、 电动机转速降低、 温度升高
C、 电动机出现振动及异声 D、 电动机反转
27、 欲使接触器KM1动作后接触器KM2才能动作, 需要 C 。(B)
A、 在KM1的线圈回路中串入KM2的常开触点
B、 在KM1的线圈回路中串入KM2的常闭触点
C、 在KM2的线圈回路中串入KM1的常开触点
D、 在KM2的线圈回路中串入KM1的常闭触点
28、 三相笼形电动机采用星-三角降压起动, 使用于正常工作时 A 接法的电动机。(B)
A、 三角形 B、 星型 C、 两个都行 D、 两个都不行
29、 三相笼型电动机采用自耦变压器降压起动, 使用于正常工作时 C 接法的电动机。(B)
A、 三角形 B、 星型 C、 两个都行 D、 两个都不行
30、 星型——三角形减压电路中, 星型接法起动电压为三角形接法电压的 A 。(B)
A、 1/√3 B、 1/√2 C、 1/3 D、 1/2
31、 星型——三角形减压电路中, 星型接法起动电流为三角形接法电流的 C 。(B)
A、 1/√3 B、 1/√2 C、 1/3 D、 1/2
32、 双速电动机高速运行时, 定子绕组采用 D 连接。(B)
A、 星型 B、 三角形 C、 星-三角形 D、 双星型
33、 接触器的额定电流是指 B 。(B)
A、 线圈的额定电流 B、 主触头的额定电流
C、 辅助触头的额定电流 D、 以上三者之和
34、 有型号相同, 线圈额定电压均为380V的两只接触器, 若串联后接入380V回路, 则 A 。(A)
A、 都不吸合 B、 有一只吸合 C、 都吸合 D、 不能确定
35、 交流接触器的衔铁被卡住不能吸合会造成 C 。(A)
A、 线圈端电压增大 B、 线圈阻抗增大
C、 线圈电流增大 D、 线圈电流减小
36、 电机正反转运行中的两接触器必须实现相互间 A 。(B)
A、 联锁 B、 自锁 C、 禁止 D、 记忆
37、 能用来表示电机控制电路中电气元件实际安装位置的是 B 。(B)
A、 电气原理图 B、 电气布置图 C、 电气接线图 D、 电气系统图
38、 接触器与继电器的触点能够互换的决定条件是 D 。(B)
A、 额定电压相同 B、 额定电流相同 C、 触点数量相同 D、 以上三者相同
39、 改变交流电动机的运转方向, 调整电源采取的方法是 A 。(C)
A、 调整其中两相的相序 B、 调整三相的相序
C、 定子串电阻 D、 转子串电阻
40、 以下 A 是数字伺服系统的测量元件。(B)
A、 脉冲编码器 B、 旋转变压器 C、 感应同步器 D、 磁尺
41、 欠电流继电器可用于 D 保护。(B)
A、 短路 B、 过载 C、 失压 D、 失磁
42、 50kW以上的笼型电机, 进行起动时应采取 B 。(C)
A、 全压起动 B、 减压起动 C、 刀开关直接起动 D、 接触器直接起动
43、 下列电动机中, B 能够不设置过电流保护。(B)
A、 直流电动机 B、 三相笼型异步电动机
C、 绕线式异步电动机 D、 以上三种电动机
44、 异步电动机三种基本调速方法中, 不含 D ( B)
A、 变极调速 B、 变频调速 C、 变转差率调速 D、 变电流调速
45、 机床的调速方法中, 一般使用( A
