车库1挡墙条础计算书.doc

条形基础地基承载力与软弱下卧层验算(TJCZL-1)
项目名称　　　　　　构件编号　　　　　　日　　期　　　　　　
设　　计　　　　　　校　　对　　　　　　审　　核　　　　　　
执行规范:
　　《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》
-----------------------------------------------------------------------

1 设计资料
1.1 已知条件

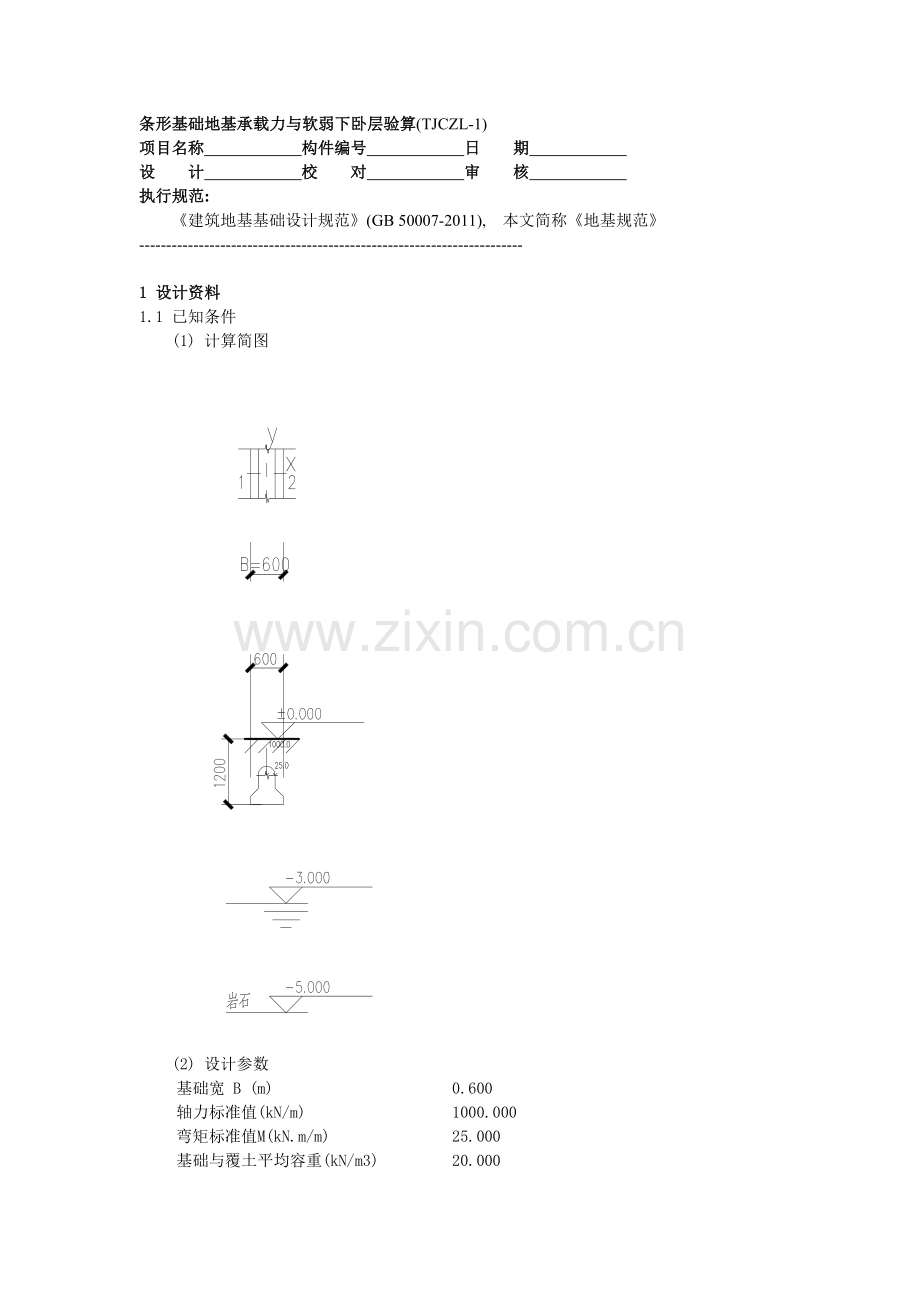

(1) 计算简图

(2) 设计参数
基础宽 B (m) 0.600
轴力标准值(kN/m) 1000.000
弯矩标准值M(kN.m/m) 25.000
基础与覆土平均容重(kN/m3) 20.000
地面标高 (m) 0.000
基底标高 (m) -1.200
考虑地震 ㄨ
基底零应力区容许率(%) 0
软弱下卧层验算方法 应力扩散角法

(3) 土层数据
土层数: 1
地下水标高: -3.000(m)
层号
土类名称
层厚
重度
饱和重度
承载力特
深度
宽度
压缩模量

(m)
(kN/m3)
(kN/m3)
征值(kPa)
修正
修正
(MPa)

fak
ηd
ηb

1
岩石
5.00
18.00
19.00
9500.00
1.000
1.000
10.00

1.2 计算内容
(1) 基底反力计算
(2) 地基承载力验算
(3) 软弱下卧层验算

2 计算过程及计算结果
计算时按单位米计算。
2.1 基底反力计算
(1) 基底全反力计算
基底面积 A=B×1.000=0.600×1.000=0.600m2
竖向荷载 Nk=1000.000kN, Gk=A×γ0×h=0.600×20.000×1.200=14.400kN
偏心距 e=Mk/(Fk+Gk)=0.025m

基底全反力(kPa):
最大 pkmax=2107.333, 最小 pkmin=1274.000, 平均 pk=1690.667
端点 pk1=1274.000, pk2=2107.333

(2) 基底附加应力计算
最大 pamax=2085.733, 最小 pamin=1252.400, 平均 pa=1669.067
角点 pa1=1252.400, pa2=2085.733

2.2 地基承载力验算
根据《建筑地基基础设计规范》(GB 50007-2011) 式5.2.4 计算

修正后的地基承载力特征值 = 9512.600(kPa)
验算 pk=1690.667 < fa=9512.600
验算 pkmax=2107.333 < 1.2fa=11415.120
地基承载力验算满足

2.3 软弱下卧层验算
根据《建筑地基基础设计规范》(GB 50007-2011) 式 5.2.7-1 及式 5.2.7-2 计算

基底附加压力计算不考虑偏心作用，按均布考虑(取平均附加压力)

pa=1669.067(kPa)
修正承载力按深宽修正公式计算(不考虑宽度修正)

无软弱下卧层

2.4 反力简图

-----------------------------------------------------------------------
【理正结构设计工具箱软件 6.5PB3】 计算日期: 2015-11-10 15:50:06
-----------------------------------------------------------------------
