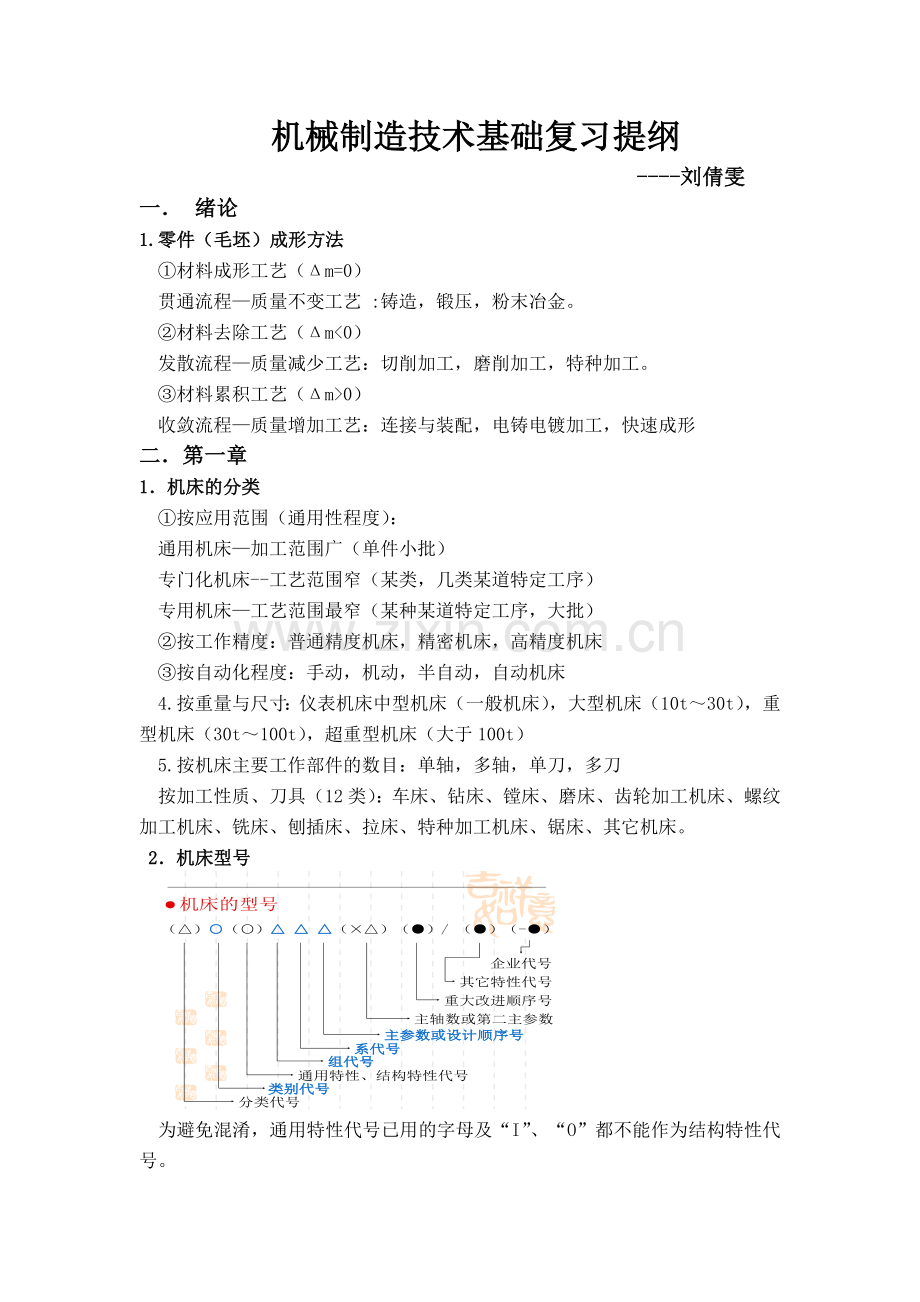

机械制造技术基础期末复习提纲.doc_第1页
第1页 / 共11页
机械制造技术基础期末复习提纲.doc_第2页
第2页 / 共11页


点击查看更多>>
资源描述
机械制造技术基础复习提纲 ----刘倩雯 一. 绪论 1.零件(毛坯)成形方法 ①材料成形工艺(Δm=0) 贯通流程—质量不变工艺 :铸造,锻压,粉末冶金。 ②材料去除工艺(Δm<0) 发散流程—质量减少工艺:切削加工,磨削加工,特种加工。 ③材料累积工艺(Δm>0) 收敛流程—质量增加工艺:连接与装配,电铸电镀加工,快速成形 二.第一章 1.机床的分类 ①按应用范围(通用性程度): 通用机床—加工范围广(单件小批) 专门化机床--工艺范围窄(某类,几类某道特定工序) 专用机床—工艺范围最窄(某种某道特定工序,大批) ②按工作精度:普通精度机床,精密机床,高精度机床 ③按自动化程度:手动,机动,半自动,自动机床 4.按重量与尺寸:仪表机床中型机床(一般机床),大型机床(10t~30t),重型机床(30t~100t),超重型机床(大于100t) 5.按机床主要工作部件的数目:单轴,多轴,单刀,多刀 按加工性质、刀具(12类):车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、铣床、刨插床、拉床、特种加工机床、锯床、其它机床。 2.机床型号 为避免混淆,通用特性代号已用的字母及“I”、“O”都不能作为结构特性代号。 按其结构性能及使用范围每类:机床划分为10个组,每个组又划分为10个系 分别用数字0~9表示。 机床主参数代表机床规格的大小,用折算值(主参数乘以折算系数)表示。 3.切削运动—刀具与工件间的相对运动 主运动—速度最高、消耗机床功率最多的运动 进给运动—金属层不断投入切削 合成运动—主运动与进给运动合成的运动 加工表面—待加工表面,过渡表面,已加工表面。 4.切削用量三要素:切削速度vc,进给量f,背吃刀量ap 5.切削层参数:切削层公称厚度 ,切削层公称宽度 ,切削层公称横截面积 6.刀具材料具备的性能:①足够的硬度和耐磨性,②足够的强度和韧性③足够的热硬性,④良好的工艺性,⑤经济性 7.常用刀具材料:碳素工具钢、合金工具钢、高速钢、硬质合金、陶瓷、金刚石(PCD)、立方氮化硼(CBN)。 硬质合金: ①钨钴类硬质合金(YG):精加工—YG3,粗加工—YG8 (铸铁) ②钨钛钴类硬质合金(YT):精加工—YT30,粗加工—YT5(钢) 8. 9.刀具工作角度的影响:刀刃安装高度,刀柄安装偏斜的影响,横向进给的影响 ,纵向进给的影响 10.磨料—即砂粒,是构成砂轮的主要成分(适用范围) 氧化物系:棕刚玉—碳素钢 白刚玉—高速钢 碳化物系:黑碳化硅—铸铁 绿碳化硅—硬质合金 11.机床夹具的作用:保证加工精度,提高劳动生产率,扩大机床的使用范围,改善劳动条件、保证生产安全 12.夹具按使用机床分:车床夹具、铣床夹具、钻床夹具、镗床夹具、其它机床夹具 13.夹具的组成:①定位元件—确定工件的正确位置 ②夹紧装置—夹牢工件,保证工件正确位置不变 ③对刀及导向装置—确定刀具与工件的相对位置 ④夹具体—夹具的基础件 ⑤其他装置或元件—分度装置、联接元件等 14.工件定位的方式:1.直接找正定位—精度(最高)取决于工人技术水平单件小批生产,位置要求高;2.划线找正定位—精度低,单件小批,复杂件,毛坯精度低3.夹具定位—生产率高,定位精度高,成批及大量生产. 15.工件的定位原理:六点定则--主要定位面∨3,导向定位面∨2,止推定位面∨1。 欠定位:—该限制的自由度没有限制,决不允许 过定位:—重复限制某一自由度,一般不允许 16.定位元件的基本要求: ①足够的精度 ②足够的硬度和耐磨性 ③足够的强度和刚度 ④工艺性好 17.最常用的定位方式:一面两孔,三面定位(常用于箱型零件) 三.第二章 1.切屑的形成过程及变形区的划分: I 变形区—剪切滑移,塑性变形 II 变形区—切屑流出,受挤压,剧烈摩擦 III 变形区—挤压、摩擦,金属回弹,产生残留应力 2.切屑类型 带状切屑(塑性材料)--高速,材料软 挤裂切屑(塑性材料)--节状切屑,低速 单元切屑(塑性材料)--粒状切屑,极低速,材料较硬 崩碎切屑(脆性材料)--表面粗糙度大 3.影响切削变形的因素 :工件材料,刀具前角,切削用量 4.切削用量三要素的影响: 1.对切削力的影响:背吃刀量影响大,进给量影响较大,切削速度无明显影响 2.对切削温度的影响:v 大,f 中,ap 小 4.常用的切削液:水溶液,乳化液,切削油,极压切削油 5.刀具磨损的形式:非正常破损:卷刃、裂纹、崩刀、破裂 正常磨损:①前刀面磨损 ②后刀面磨损 ③前后刀面同时磨损 6.刀具磨损原因 :磨料磨损,粘结磨损,扩散磨损,相变磨损、氧化磨损 7.刀具的磨钝标准—规定允许磨损量的最大值 8.刀具耐用度 T —新刃磨的刀具从开始切削至达到磨钝标准为止的切削时间 9.切削用量对刀具耐用度的影响 ★影响程度: vc大,f 中,ap 小 10.刀具耐用度允许的切削速度 高速钢:m=0.1~ 0.125 硬质合金: m=0.2~ 0.3 陶瓷刀具: m≈0.4 11. 12. 13.砂轮磨损包括:磨耗磨损(正常),磨粒磨损(初期),脱落磨损(急剧) 四.第三章 1.机械加工工艺过程的组成: a.工序—工人在工作地对工件所连续完成的工艺过程,“三不变,一连续 ” b.安装—经一次装夹后所完成的工序内容 定位—工件在机床或夹具上占据正确位置 ◆装夹〈 夹紧—使工件正确位置不发生变化 ★应尽量减少装夹次数 c. 工位—工件处在机床不同位置下所完成的工序内容,多工位加工—提高生产率、保证相互位置精度 d.工步—加工面和刀具不变条件下所完成的工艺过程 连续进行的相同工步→1个工步 几把刀具或复合刀具加工→复合工步 e.走刀—每进行一次切削为1次走刀 2. 3. 毛坯种类的选择: 铸件—复杂件 锻件—强度高、形状简单 4.定位基准的选择: 设计基准—零件图上的基准—尺寸 线的起点位置基准符号 工艺基准—工艺中用的基准 ①工序基准 ②定位基准 ③测量基准 ④装配基准 粗基准--(毛坯面)不加工,未加工 精基准—已加工面 5.加工阶段的划分 :①粗加工阶段尽快切除余量—如何获得高生产率 ②半精加工阶段--继续减少余量,为精加工作准备,次要面加工 ③精加工阶段--保证达到加工精度和表面粗糙度 ④光整加工和超精密阶段--降低表面粗糙度值 6.划分加工阶段的原因:①保证加工质量 ②合理使用设备 ③便于安排热处理④及时发现毛坯缺陷,保护精加工表面 ★加工阶段划分—针对零件加工的整个过程,针对主要加工面 7.工序集中—工序少,每道工序内容多(装夹次数少,位置精度高,设备数量少,工人少)---单件小批(—便于组织管理),大批量生产(—高效专用设备工装),多品种、中小批量(—数控机床、加工中心),重型零件,现代生产(由于优点较多) 工序分散—工序多,内容少(设备工装简单,调整方便,切削用量合理;设备多,工人多)----大批量生产(—自动线、流水线),精密零件 8.◆机械加工顺序的安排 :①先基准后其它 ②先粗后精 ③先主后次、穿插进行④先面后孔 9.热处理工序的安排:预备热处理--正火、退火(粗加工前) 时效(粗加工前、后) 调质(粗加工后,半精加工前) 最终热处理--淬火(精加工前、磨削前) 渗碳淬火(半精加工后) 渗氮(尽量靠后) 表面处理--电镀及氧化(最后) 10.加工余量的概念:—从加工表面切除的金属层厚度 工序余量—等于前后工序尺寸之差 加工总余量=毛坯尺寸与零件尺寸之差=毛坯余量 11.★单向入体原则:被包容面—基本尺寸为最大极限尺寸,上偏差为零(基轴制) 包容面—基本尺寸为最小极限尺寸,下偏差为零(基孔制) 孔与孔(平面)间距离尺寸—对称分布 毛坯尺寸—正负分布 12.工序余量的变动范围=前后工序尺寸公差之和 13.影响最小加工余量的因素 :①前工序表面粗糙度Ra和表面缺陷层Ha ②前工序的尺寸公差Ta ③前工序的相互位置偏差ρa ④本工序加工时的安装误差εb 14.确定加工余量的方法:①分析计算法 ②查表修正法 ③经验估算法 15.工序尺寸的确定(余量法): ①确定各工序基本余量及各工序经济加工精度 ②从后向前推算各工序基本尺寸及毛坯尺寸 ③按“单向入体原则”确定各工序尺寸公差 16.时间定额:一定生产条件下,生产1件产品或完成1道工序所耗的时间 17.单件时间定额 Tp:基本时间Tb 辅助时间Ta 布置工作地时间Ts 休息与生理时间Tr 准备和终结时间Te (作业时间=基本时间+辅助时间) 18.提高生产率的措施:缩减基本时间Tb 缩减辅助时间Ta—使辅助时间与基本时间重合,大批量生产 缩减布置工件地时间Ts—减少调刀对刀时间 缩短准备和终结时间Te—扩大零件批量和减少调整时间 19.工艺尺寸链的组成 : 封闭环—最后自然形成的尺寸(★只能有一个间接得到的尺寸)图纸上已标出 组成环—直接获得的尺寸(工序尺寸:从定位面到加工面的尺寸,要求出的尺寸) 20.工艺尺寸链计算:极值法,概率法 封闭环的基本尺寸=所有增环基本尺寸之和-所有减环基本尺寸之和 封闭环上偏差=所有增环上偏差之和-所有减环下偏差之和 封闭环下偏差=所有增环下偏差之和-所有减环上偏差之和 封闭环公差=各组成环公差之和 ★涉及完整圆用半径计算 21.装配的概念—按技术要求,将零部件配合联接成半成品或成品 分级装配—组装、部装、总装 22.装配工作的基本内容 :清洗、联接、校正、调整、配作、平衡、验收、油漆、包装等 23.装配精度:①相互距离精度 —指相关零部件间的距离尺寸精度 ②相互位置精度—平行度、垂直度、同轴度、跳动等 ③相对运动精度—回转精度、直线精度和传动精度 ④接触精度—接触面积大小、接触点分布情况 24.装配精度与零件精度的关系: a.取决于零部件的精度特别是关键零部件的精度 b.取决于装配方法。在单件小批生产及装配精度高时尤为重要 25.装配尺寸链—相关零部件上有关尺寸或相互位置关系所组成 封闭环—装配精度(装配后形成的) 组成环—相关零部件上的尺寸或位置关系 26.保证装配精度的方法:a.互换法(完全互换装配尺寸采用极值法,不完全互换—大数互换法采用概率法,分组互换法) b.修配法(单件修配法,合并修配法,自身加工修配法) c.调整法(可动调整,固定调整,误差抵消调整)★与修配法区别—装配中不切除金属 27.修配环—形状简单,面小,便于装卸及修配,对其它尺寸链无影响 28.保证装配精度的方法综述:优先采用完全互换法 大批量、多环—不完全互换法 大批量、高精度少环—分组互换法 大批量、高精度多环—固定调整法、不完全互换法 单件小批—修配法 成批生产—调整法、修配法 五.第四章 1.轴类零件的功用与结构特点:功用—支承传动件、传递扭矩或运动、承受载荷 结构—回转体零件,长度大于直径(按结构分为:光轴、阶梯轴、空心轴、异形轴 按长径比分:刚性轴(L/d≤12)挠性轴(L/d>12)) 2.细长轴外圆表面的车削—长径比L/D>20的轴 车削特点:①刚性差,易弯曲变形和振动 ②热膨胀,弯曲变形 ③刀具磨损大 先进车削方法:①一夹一顶 ②采用弹性顶尖 ③采用跟刀架 ④采用大主偏角车刀⑤采用反向进给切削 3.外圆表面的精密加工:a.高精度磨削—小于Ra 0.1μm (实质在于砂轮磨粒的作用) b.超精加工Ra0.1-0.01μm(大部分不纠正形状和位置误差,用于降低表面粗糙度) c.研磨Ra0.2-0.01μm (机械切削作用,物理作用,化学作用) d.滚压Ra0.4-0.05μm(适用于塑性材料,并要求材料组织均匀) 4.主轴锥孔的磨削—用专用夹具保证加工精度 定位: 支承轴颈—V形块V4—基准重合 端部—钢球V1 与机床浮动连接—不受主轴回转精度的影响,减少振动对加工质量的影响 5.套筒类零件的功用与结构特点:功用—支承旋转轴,引导刀具等 结构—同轴度较高的内外回转面;长度大于直径,壁薄易变形 所选用的材料取决于工作条件,毛坯精度应尽量靠近成品 6.套筒类零件内孔的一般加工方法:钻孔,扩孔,铰孔 (★一次安装连续钻扩铰 —避免安装误差,快速换刀,生产率高 )镗孔,拉孔,磨孔,深孔加工— L/D>5 7.深孔加工措施:工件旋转,刀具导向,减少刀具引偏,压力输送切削液,冷却刀具和排屑,改进刀具结构,强制断屑 8.箱体类零件的平面加工方法 :刨削、铣削(端铣—刀齿数多,精度高,粗糙度值小,刚性好,生产率高,应用多 周铣—通用性好,精度较端铣低,适用广,单件小批应用多)、磨削(周磨,端磨—效率高,但精度低于周磨) 、刮研 六.第五章 1加工精度—零件加工后的实际几何参数与理想几何参数的符合程度(包括:尺寸精度、形状精度、相互位置精度 ) 2.加工误差—零件加工后的实际几何参数与理想几何参数之差 3.获得尺寸精度的方法:①试切法 (单件小批生产 )②调整法(成批大量生产)③定尺寸刀具法 ④自动控制法 4.获得形状精度的方法 :成形刀具法,轨迹法,展成法 5.获得相互位置精度的方法 :①直接找正法 ②划线找正法 ③夹具定位法 6.影响加工精度的因素(原始误差) (判断)原始误差:加工前--加工原理误差、调整误差 、工件装夹误差 、机床误差 、刀具误差 、夹具误差(工艺系统静误差) 加工中--工艺系统受力变形、工艺系统热变形、刀具磨损(工艺系统动误差) 加工后--内应力引起的变形、测量误差 (判断)7.表面质量对耐磨性的影响:①表面粗糙度(越小耐磨性越好,但不能太小)②表面层物理力学性能(冷作硬化提高耐磨性,到不能过度硬化) 表面质量对耐疲劳性的影响:①表面粗糙度(越小越好)②表面层物理力学性能(冷作硬化,残余压应力提高耐疲劳强度,参与拉应力降低耐疲劳强度) 表面质量对耐腐蚀性的影响:①表面粗糙度(越大耐腐蚀性越差)②表面层物理力学性能(残余压应力提高抵抗耐腐蚀的能力) 表面质量对零件配合质量的影响:①表面粗糙度(越大配合精度越低) 8.机床主轴的回转运动误差—实际回转轴线对其理想回转轴线的变动量 (分解为:①径向圆跳动②端面圆跳动③纯角度摆动 ) 9.提高主轴回转精度的措施:①提高主轴部件制造精度 ②滚动轴承进行预紧 ③误差转移法 10.机床导轨误差:①导轨在水平面内的直线度误差 ②导轨在垂直面内的直线度误差 ★法线方向引起误差最大,误差敏感方向,切线方向上误差极小,可忽略不计 ③导轨的扭曲 ④导轨对主轴回转轴线的平行度或垂直度 垂直面内—形状误差(马鞍形) 水平面内—形状误差(锥度) 11.提高导轨导向精度的措施 :①提高机床导轨、溜板的制造及装配精度 ②提高导轨耐磨性 ③机床安装正确,地基牢固 12.★传动链中各传动元件误差累积→传动链传动误差 13.减少传动链传动误差的措施 :①减少传动环节,缩短传动链 ②提高传动件(末端传动件)的制造、装配精度 ③末端传动副大降速比(精密滚齿机分度蜗轮齿数>1000齿) ④采用误差校正机构 14.夹具的误差分析:①定位误差△D ②对刀误差△T ③安装误差△ ④夹具的制造误差△ ⑤加工方法误差△G 15.产生定位误差的原因:①基准不重合误差∆B ②基准位移误差∆Y 16.工艺系统的其他几何误差:刀具误差,测量误差,调整误差 17.工艺系统刚度的概念—工艺系统抵抗外力使其变形的能力 ★法向切削分力Fp与总切削力综合 作用下系统的法向变形δ的比值 系统刚度的倒数=各环节刚度的倒数和 18.工艺系统的受力变形 :切削力作用点位置变化--①机床的变形(工件产生两端粗、中间细的马鞍形圆柱度误差 )②工件的变形(工件产生两端细、中间粗的腰鼓形圆柱度误差) 切削力大小变化--★误差复映现象:切削力变化→变形量变化 ε—误差复映系数 19.机械加工中产生的振动:强迫振动、自激振动、自由振动 20.机械加工中的强迫振动—外部周期性干扰力引起的振动 特点;①是在外界周期性干扰力作用下产生的 ②频率—等于外界干扰力的频率 ③振幅—大小取决于干扰力与系统固有频率的比值 λ 当 λ 等于或接近于1时,振幅最大—“共振” 21.机械加工中的自激振动—没有周期性外力作用下,系统本身产生和维持的振动 特点:①激振力是由振动本身产生和控制的,切削运动停止,振动也停止 ②频率—等于或接近等于系统的固有频率 ③振幅—与系统刚度及阻尼有关(取决于系统获得的能量与消耗的能量之比) 22. 21.提高表面质量的途径: 减小表面粗糙度值 减小残余拉应力、防止表面烧伤和裂纹 采用表面冷压强化工艺 22.加工误差:a.系统性误差(常值系统误差—误差大小和方向保持不变 变值系统误差—误差大小和方向按一定规律变化 ) b.随机性误差—误差大小和方向是无规律变化
