八年级上册物理重点作图实验计算专题.doc

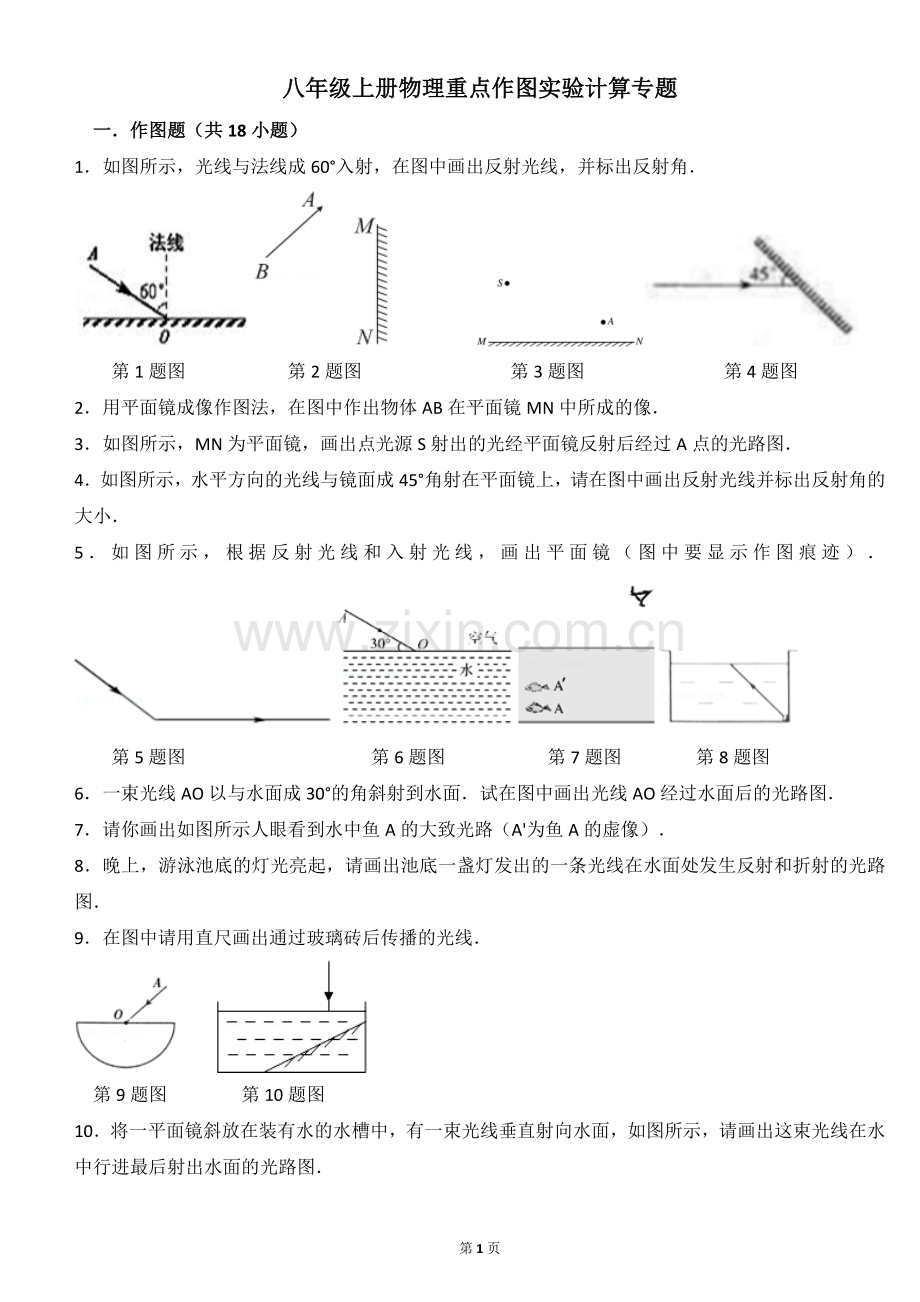

八年级上册物理重点作图实验计算专题一作图题（共18小题）1如图所示，光线与法线成60入射，在图中画出反射光线，并标出反射角 第1题图 第2题图 第3题图 第4题图2用平面镜成像作图法，在图中作出物体AB在平面镜MN中所成的像3如图所示，MN为平面镜，画出点光源S射出的光经平面镜反射后经过A点的光路图4如图所示，水平方向的光线与镜面成45角射在平面镜上，请在图中画出反射光线并标出反射角的大小5如图所示，根据反射光线和入射光线，画出平面镜（图中要显示作图痕迹）第5题图 第6题图 第7题图 第8题图6一束光线AO以与水面成30的角斜射到水面试在图中画出光线AO经过水面后的光路图7请你画出如图所示人眼看到水中鱼A的大致光路（A为鱼A的虚像）8晚上，游泳池底的灯光亮起，请画出池底一盏灯发出的一条光线在水面处发生反射和折射的光路图9在图中请用直尺画出通过玻璃砖后传播的光线 第9题图 第10题图10将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图11图甲为一个物体的位移图象，根据它在图乙中画出该物体的速度图象 第11题图 第12题图12如图所示，是两辆汽车在一段时间内以不同速度向右匀速直线运动的三幅照片，在st、vt坐标图中均分别描述出小轿车和大卡车的大致运动情况图象13小林同学用刻度尺测量某一物体长度，如图所示，该物体的长度是 cm第13题图 第14题图 第15题图 第16题图14如图中OAB表示水沸腾时水温随时变化关系图，若其它条件不变，仅增加了水的质量，再重新做实验，请在图中大致描绘出水温随时间变化图象15甲乙两个大小完全相同的实心球是由两种不同物质制成的，甲的质量是乙的2倍图中画出了甲球质量与体积的关系，请你画出乙球质量与体积的关系16已知酒精的密度小于水的密度，如果在两个相同容器中分别倒入质量相等的水和酒精，请你在图中的容器内画出酒精液面的大致位置17如图所示是三个相同的容器A、B、C，在A、B、C容器中分别倒入质量相同的硫酸、酒精和水，请在图中画出液面的大致位置（已知硫酸水酒精） 第17题图 第18题图 18在温度计的示意图中，用笔划线代替液柱，画到6的位置二实验探究题（共12小题）19某小组的同学在“探究平面镜成像的特点”时，将点燃的蜡烛A放在玻璃板的一侧，看到玻璃板后有蜡烛A的像（如图甲） 第19题图 第20题图（1）此时用另一个完全相同的蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合，你分析出现这种情况的原因可能是 （2）解决上面的问题后，蜡烛B与蜡烛A的像能够完全重合，说明 20如图所示是某实验小组同学探究“平面镜成像特点”的实验情景：（1）实验时用玻璃板代替平面镜的目的是 （2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像重合，此现象说明像与物体大小 再移去玻璃板后面的蜡烛B，并在其位置上放一光屏，则光屏上将 （选填“有”或“没有）蜡烛的像；（3）将蜡烛A逐渐靠近玻璃板，它的像 （选填“变大”“变小”或“不变”）；（4）如果点燃竖直放在水平桌面上的蜡烛A，在玻璃板后面的桌面上无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，其原因是 21如图所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它（1）小明看不到硬币，这是因为光在均匀介质中沿 传播；（2）将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的 现象；（3） 沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，请在图乙中画出小明看到硬币虚像的大致光路图22小红做了几个与声音有关的实验，如图所示，这些实验说明了：（1）发声的扬声器旁的烛焰晃动，说明声音可以传递 （2）不能听到真空罩闹钟的闹铃声，说明 （3）发声的音叉将乒乓球弹开，说明 （4）8个相同的玻璃瓶装不同高度的水，敲击它时发出声音的 不同23如图所示，小明将一只通电的小电铃（带有指示灯）放在与抽气机连通的玻璃罩内，请回答下列问题：（1）用抽气机把玻璃罩内的空气逐渐抽出，将会发现 ；（2）如果把空气又逐渐地通入玻璃罩内，将会发现 ；（3）此实验说明了 （4）在上面实验过程中，小明能看到指示灯一直在发光，此现象说明了 24 在“托盘天平和量筒测量金属块的密度”的实验中（1）如图甲中，a、b、c为用天平测质量过程中的几个情境，合理的顺序是 （填字母）；（2）由图b可知，金属块的质量是 （3）将金属块放入盛有40ml水的量筒中，液面上升后如图乙所示，则金属块的体积是 ，金属块的密度是 （4）若在此实验中先测体积，再测质量，测得金属块的密度值将会 （选填“偏大”、“偏小”或“不变”）25小强同学在测量某金属块密度时，做了如下操作：（1）把天平放在水平台上，将 移至标尺左端零刻度处；（2）调节横梁平衡时，发现指针偏向分度盘左侧，则他应该将平衡螺母向 端移动；（3）横梁平衡后，他应将被测金属块放在天平的 盘，用镊子向天平的 盘加减砝码，必要时移动游码，直到天平平衡砝码和游码位置如图甲所示，则金属块的质量为 g（4）他又用量筒测量了金属块的体积，如图乙和图丙所示，物体的体积为 cm3（5）他用密度公式=计算得到金属块的密度为 g/cm3第25题图 第26题图 26为了帮助家人用盐水选种，小天从实验室借来了天平和量筒测量盐水的密度，他进行了三次测量，以下是其中的一次测量过程：（1）将天平放在水平桌面上，把游码移到零刻线处，发现指针位置如图甲所示，要使横梁在水平位置平衡，应将平衡螺母向 移动；（2）用天平测出烧杯和盐水的总质量如图乙所示，记录下烧杯和盐水的总质量为 g；（3）再将部分盐水倒入量筒中，量筒中盐水的体积如图丙所示：接下来小天称得烧杯和剩余盐水的质量为25.6g，则小天在这次试验中测得盐水的密度为 g/cm327小熙同学利用下列器材：天平（无砝码）、两只完全相同的小烧杯、量筒、水、滴管、细线完成了小石块密度的测量水的密度为1.0103kg/m3操作步骤如下：（1）把天平放在水平桌面上，将 移到标尺的零刻度线处，调节平衡螺母，使天平平衡；（2）先把两只完全相同的小烧杯分别放在天平左右两盘上，再把小石块放入左盘烧杯中；（3）向量筒中倒入适量的水，液面如图2所示，则量筒中水的体积为 cm3；（4）现将量筒中的水倒一部分至右盘小烧杯中，再利用滴灌来调节量筒与烧杯中水的体积，当天平再次平衡时量筒内剩余水的体积如图3所示，则小石块的质量m石= g；第27题图 第28题图 （5）用细线拴好小石块，慢慢放入量筒中直到完全浸没，液面的示数如图4所示，则小石块的体积V石= cm3，小石块的密度石= kg/m328在“测量盐水的密度”实验中：（1）把天平放在水平台上，游码归零后，发现指针位置如图甲所示，此时应将平衡螺母向 调节，直到横梁水平平衡（2）用天平测出空烧杯的质量为20g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图乙所示，将烧杯中的盐水全部倒入量筒中，盐水的体积如图丙所示，则烧杯中盐水的质量为 g，盐水的密度为 kg/m3（3）若实验后小明发现烧杯中残留少量盐水，则测得的盐水密度比真实值 29小明同学在实验室“测量盐水密度”时，进行了以下操作：（1）看到桌面上天平如图1所示，立即调节平衡螺母，一旁的小丽马上指出应将 及 ，再调节平衡螺母使指针指在分度盘中线处（2）将天平调好后，往烧杯中倒入适量的盐水，测得烧杯和盐水的总质量为95.4g（3）接下来，小明发现桌面上放有量筒和量杯（如图2所示），与小组其他成员讨论后觉得应选择 （选填“量筒，或“量杯”），以便更准确地测出盐水的体积，理由是： （4）将烧杯中部分盐水倒所选容器中，测得盐水体积为40mL（5）在测量剩余盐水和烧杯的质量时，出现了如图3所示现象，则小明接下来应进行的操作是： ，直到天平横梁在水平位置再次平衡，此时右盘中的砝码及游码在标尺上的位置如图4所示，读出烧杯及剩余盐水的总质量为 g（6）根据上述实验数据计算盐水的密度为 kg/m330王莉用天平和量筒测量金属块的密度（1）有如下一些实验步骤：用调节好的天平测出金属块的质量m向量筒中倒进适量的水，测出这些水的体积V1根据密度的公式，求出金属块的密度 将金属块浸没在量筒内的水中，测出金属块和水的总体积V2他应采用的正确实验步骤为 ABCD（2）在上述步骤中“适量”表示 ；（3）由图可知，金属块的质量为 g，金属块的体积为 cm3，金属块的密度为 g/cm3三计算题（共10小题）31在测定液体密度时，某同学测出了液体的体积，容器和液体的总质量，实验共做了三次；记录结果如下表：实验次数123液体的体积/cm3407090液体和容器的总质量/g75111m求：（1）该液体密度；（2）容器的质量；（3）表中的m32用一个瓶子盛某种液体，测出装入液体的体积V与液体和瓶子的总质量m，画出mV的关系图象如图所示求：（1）空瓶子的质量是多少？（2）该液体的密度是多少？（3）如果在这个瓶子里装60cm3的这种液体，液体与瓶子的总质量为多少？33一石块的体积为2米3，为了获知它的质量，某同学在石块上取下了样品，用仪器测得样品的质量为1102千克，体积为4106米3，求：石块的密度石石块的质量m石34有一节油车，装满了30m3的石油，为了估算这节油车所装石油的质量，从中取出了30cm3石油，称得质量是24.6克问：（1）油车中所装石油的密度？（2） 这节油车所装石油的总质量是多少？35如图所示，一只容积为300cm3 的瓶内盛有0.2kg的水，一只口渴的乌鸦每次将一块质量为0.01kg的小石子投入瓶中，当乌鸦投了25块相同的小石子后，水面升到瓶口，求：（1）瓶内石块的总体积（2）石块的密度36 已知空瓶子装满水后的总质量为300g，在装满水瓶子中放入一个小石块，溢出水后其总成量为320g，取出石块后，剩余的水和瓶子的总质量为290g（不计石块带起的水）求石块的质量和密度37“十一”黄金周，小张和妈妈到江西景德镇旅游，买了一只紫砂壶，她听说这种壶是用当地特有的泥土材料制成的，很想知道这种材料的密度，于是她先用天平测出茶壶盖的质量为44.4g，再把壶盖放入装满水的溢水杯中，测得溢出水的质量为14.8g，已知水的密度为1g/cm3问：（1）茶壶盖的体积是多少？（2）这种材料的密度是多少？（3）若测得整个空茶壶的总质量为159g，则该茶壶所用材料的体积为多大？38用天平称出钢球质量为237g，又将该球放入盛有100mL水的量筒中，水面上升到160mL处求：（1）此钢球是空心的还是实心的？（2）若为空心的，在空心部分注满煤油，求装满油的钢球的总质量（注：钢=7.9103kg/m3，煤油=0.8103kg/m3）39原酒的度数都在60度以上，一般不易饮用，白酒企业需要将原酒降度，即与适量水勾兑（混合），并调香、调味后包装为成瓶酒后进行销售，国家有关行业规定：白酒的“度数”指的是100mL酒中所含酒精的毫升数，现有某厂生产的一种瓶装“500mL、45”的白酒已知酒精的密度酒精=0.8103kg/m3，水的密度水=1.0103kg/m3求：（1）每瓶白酒所含酒精的体积和质量；（2）瓶内所装白酒的总质量；（3）这种白酒的密度40如图所示，阆中的保宁醋是我市的名优土特产，距今已有1000多年的历史某款保宁醋瓶子的标签上标有“净含量 480ml”的字样为了测出保宁醋的密度，先称出了玻璃瓶和保宁醋的总质量为604g，并记下醋液面所在的位置；在醋用完后装入等体积的水，再称出玻璃瓶和水的总质量为580g求：（1）所装水的质量；（2）空瓶的质量；（3）保宁醋的密度（计算结果保留两位小数）八年级上册物理重点作图实验计算专题参考答案与试题解析一作图题（共18小题）1如图所示，光线与法线成60入射，在图中画出反射光线，并标出反射角【解答】解：由图知，入射角为60，则反射角也为60，根据反射角等于入射角，在法线的另一侧画出反射光线，如图所示2用平面镜成像作图法，在图中作出物体AB在平面镜MN中所成的像【解答】解：先作出物体两端点A、B关于平面镜的对称点A、B，用虚线连接A、B，则AB为物体AB在平面镜MN中所成的像，如图所示：3如图所示，MN为平面镜，画出点光源S射出的光经平面镜反射后经过A点的光路图【解答】解：过镜面作出点S的对称点S，即为点光源S在平面镜中的像，连接SA与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，连接AO即为反射光线，如下图所示：4如图所示，水平方向的光线与镜面成45角射在平面镜上，请在图中画出反射光线并标出反射角的大小【解答】解：首先过入射点垂直于镜面做出法线，然后根据反射角等于入射角在法线下侧作出反射光线，入射光线与镜面的夹角是45，所以入射角为9045=45故反射角也为45如图所示：5如图所示，根据反射光线和入射光线，画出平面镜（图中要显示作图痕迹）【解答】解：由光反射定律知，反射角等于入射角，所以先做出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即为平面镜的位置如图所示：故答案为：见上图6一束光线AO以与水面成30的角斜射到水面试在图中画出光线AO经过水面后的光路图【解答】解：光线AO以与水面成30的角，则入射角为9030=60，所以反射角也为60，先过入射点O垂直水面作出法线，然后根据反射角等于入射角在空气中法线的右侧画出反射光线；再根据光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，在法线的右侧的水中画出折射光线，如图所示：7请你画出如图所示人眼看到水中鱼A的大致光路（A为鱼A的虚像）【解答】解：人之所以能看到水中鱼A，是由A射向水面的光线经水面折射后进入人眼，因此光的传播方向为A眼睛；A是人眼逆着折射光线看到的虚像，所以直接连接眼睛和A，与水面的交点即为入射点O；连接A和入射点O即为入射光线，如图所示：8晚上，游泳池底的灯光亮起，请画出池底一盏灯发出的一条光线在水面处发生反射和折射的光路图【解答】解：过入射点垂直于分界面作出法线，根据反射角等于入射角，在法线左侧的水中作出反射光线；再根据光从水中斜射入空气中时，折射角大于入射角，在法线左侧的空气中作出折射光线如图所示：9在图中请用直尺画出通过玻璃砖后传播的光线【解答】解：当光从空气斜射入玻璃中时，折射角小于入射角，所以折射光应靠近法线；当光从玻璃射入空气时，由于光线垂直于界面，所以传播方向不变如图所示：10将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图【解答】解：先画出光线垂直射入水中，此时光线方向不变接着画光在平面镜上的反射：先画法线，然后反射光线和入射光线分居法线的两侧，反射角等于入射角最后画光从水中射入空气中：先画法线，然后入射光线和折射光线分居法线的两侧，且折射角大于入射角如图所示：11图甲为一个物体的位移图象，根据它在图乙中画出该物体的速度图象【解答】解：根据位移时间图象可知：物体在03s内做匀速运动，速度为v=2m/s，45s内静止，67s内做匀速运动，速度为=3m/s；所以速度时间图象应为：物体在03s内是平行于时间轴的直线，速度大小为2m/s，45s内图象在时间轴上，67s内是平行于时间轴的直线，速度为3m/s；所以图象为：故答案为：见上图12如图所示，是两辆汽车在一段时间内以不同速度向右匀速直线运动的三幅照片，在st、vt坐标图中均分别描述出小轿车和大卡车的大致运动情况图象【解答】解：小轿车和大卡车在一段时间内以不同的速度做匀速直线运动，由图可知，经过一段时间后，小轿车超过了在前面的大卡车，说明开始时小轿车在后，大卡车在前，小轿车的速度大于大卡车的速度两车都做匀速直线运动，故作图如下：13小林同学用刻度尺测量某一物体长度，如图所示，该物体的长度是4.60cm【解答】解：由图可知，刻度尺的最小分度值是1mm，被测物体的起始刻度值为：5.00cm，终了刻度值为9.60cm，所以物体的长度为：9.60cm5.00cm=4.60cm故答案为：4.6014如图中OAB表示水沸腾时水温随时变化关系图，若其它条件不变，仅增加了水的质量，再重新做实验，请在图中大致描绘出水温随时间变化图象【解答】解：其它条件不变的情况下，压强不会变化，所以水的沸点不会改变，但水量增加会使水的温度上升变慢，即加热时间变长如下图中的虚线部分：15甲乙两个大小完全相同的实心球是由两种不同物质制成的，甲的质量是乙的2倍图中画出了甲球质量与体积的关系，请你画出乙球质量与体积的关系【解答】解：由题知，甲乙大小完全相同，即两个球的体积相同，而甲的质量是乙的2倍，由=可知，甲的密度是乙的密度的2倍，即由此可得乙的mV图象，如图所示：16已知酒精的密度小于水的密度，如果在两个相同容器中分别倒入质量相等的水和酒精，请你在图中的容器内画出酒精液面的大致位置【解答】解：质量相等的水和酒精，因为酒精的密度小于水的密度，由公式V=可知，水的体积要小于酒精的体积；所以，在两个相同容器中分别倒入质量相等的水和酒精，水的液面低，酒精的液面高；如图所示：17如图所示是三个相同的容器A、B、C，在A、B、C容器中分别倒入质量相同的硫酸、酒精和水，请在图中画出液面的大致位置（已知硫酸水酒精）【解答】解：因为硫酸水酒精，且硫酸、水和酒精的质量相同，由=得，V=，则硫酸、水和酒精的体积：V硫酸V水V酒精，又因为A、B、C三个相同的容器，即SA=SB=SC，由V=Sh得，h=，则硫酸、水和酒精三液体深度：h硫酸h水h酒精，如图所示：18在温度计的示意图中，用笔划线代替液柱，画到6的位置【解答】解：由图知：温度计上10之间有5个小格，所以一个小格代表的温度是2，即此温度计的分度值2；已知温度计的示数为零下6，也就是显示的温度低于0，液柱最高处在0以下，具体位置如下图所示：二实验探究题（共12小题）19某小组的同学在“探究平面镜成像的特点”时，将点燃的蜡烛A放在玻璃板的一侧，看到玻璃板后有蜡烛A的像（如图甲）（1）此时用另一个完全相同的蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合，你分析出现这种情况的原因可能是玻璃板没有垂直桌面放置（2）解决上面的问题后，蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等【解答】解：（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等故答案为：（1）玻璃板没有垂直桌面放置；（2）像与物体的大小相等20如图所示是某实验小组同学探究“平面镜成像特点”的实验情景：（1）实验时用玻璃板代替平面镜的目的是便于观察像的位置（2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像重合，此现象说明像与物体大小相同再移去玻璃板后面的蜡烛B，并在其位置上放一光屏，则光屏上将没有（选填“有”或“没有）蜡烛的像；（3）将蜡烛A逐渐靠近玻璃板，它的像不变（选填“变大”“变小”或“不变”）；（4）如果点燃竖直放在水平桌面上的蜡烛A，在玻璃板后面的桌面上无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，其原因是玻璃板没有竖直放置【解答】解：（1）用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，便于比较物像大小关系（2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像重合，此现象说明像与物体大小相同；光屏能接收到实像，但接收不到虚像，因为平面镜成的是虚像，再移去玻璃板后面的蜡烛B，并在其位置上放一光屏，则光屏上将没有蜡烛的像；（3）平面镜中的像和物体到平面镜的距离相等，所以蜡烛A靠近玻璃板时，则像将靠近平面镜平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以将蜡烛A靠近玻璃板时，像的大小不变（4）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小故答案为：（1）便于观察像的位置；（2）相同；没有（3）不变；（4）玻璃板没有竖直放置21如图所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它（1）小明看不到硬币，这是因为光在均匀介质中沿直线传播；（2）将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的反射现象；（3）沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，请在图乙中画出小明看到硬币虚像的大致光路图【解答】解：（1）小明看不到硬币，是由于碗的边缘部分挡住了来自硬币的光线，光线进入不到眼睛，所以眼睛看不到硬币，这说明了光在均匀介质中是沿直线传播的；（2）来自硬币的光经过平面镜会发生反射，反射光线进入人眼，人眼逆着反射光线看去，感觉光线好像是从镜子的后面射来的，这便是硬币的虚像（虚像是反射光线反向延长线的交点），所以小明通过平面镜看到了硬币的虚像，这是利用了光的反射现象；（3）当沿碗壁缓缓向碗中加水时，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高），所以小明在A处也能看到硬币的虚像，这是利用了光的折射现象如图：故答案为：（1）直线；（2）反射；（3）如图22小红做了几个与声音有关的实验，如图所示，这些实验说明了：（1）发声的扬声器旁的烛焰晃动，说明声音可以传递能量（2）不能听到真空罩闹钟的闹铃声，说明声音不能在真空中传播（3）发声的音叉将乒乓球弹开，说明声音是由物体振动产生的（4）8个相同的玻璃瓶装不同高度的水，敲击它时发出声音的音调不同【解答】解：（1）扬声器发声时，放在旁边的烛焰晃动，说明声波能传递能量（2）真空不能传声，抽取玻璃罩内的空气，听不到罩内的声音，说明声音的传播需要介质，即真空不能传声；（3）一切声音都是由物体振动产生的，即发声的音叉将乒乓球弹开，就说明声音是由物体振动产生的；（4）瓶内水位越高，质量越大，敲击时越难振动，频率越小，音调越低所以频率不同，音调不同；故答案为：（1）能量；（2）声音不能在真空中传播；（3）声音是由物体振动产生的；（4）音调23如图所示，小明将一只通电的小电铃（带有指示灯）放在与抽气机连通的玻璃罩内，请回答下列问题：（1）用抽气机把玻璃罩内的空气逐渐抽出，将会发现声音越来越小；（2）如果把空气又逐渐地通入玻璃罩内，将会发现声音越来越大；（3）此实验说明了声音不能在真空传播（4）在上面实验过程中，小明能看到指示灯一直在发光，此现象说明了光能在真空传播【解答】解：（1）（2）（3）当抽气机把玻璃罩内的空气逐渐抽出时，声音传播所靠的介质逐渐减少，所以声音逐渐变小；反之，声音将逐渐变大；此实验验证了声音不能在真空中传播（4）小明能看到指示灯一直在发光，此现象说明了光能在真空传播故答案为：（1）声音越来越小；（2）声音越来越大；（3）声音不能在真空传播；（4）光能在真空传播24在“托盘天平和量筒测量金属块的密度”的实验中（1）如图甲中，a、b、c为用天平测质量过程中的几个情境，合理的顺序是acb（填字母）；（2）由图b可知，金属块的质量是71.4g（3）将金属块放入盛有40ml水的量筒中，液面上升后如图乙所示，则金属块的体积是20cm3，金属块的密度是3.57103kg/m3 （4）若在此实验中先测体积，再测质量，测得金属块的密度值将会偏大（选填“偏大”、“偏小”或“不变”）【解答】解：（1）根据天平的正确使用可知，正确顺序为：（a）把天平放在水平台上，游码移到标尺左端的零刻度；调节天平的平衡螺母使天平的横梁平衡；（c）小石块放在天平的左盘；（b）砝码放在天平的右盘，加减砝码和移动游码使天平的横梁重新平衡（2）由由图甲（b）可知，小石块的质量是m=50g+20g+1.4g=71.4g（3）由图乙所示可知，小石块的体积V=60ml40ml=20ml=20cm3，小石块的密度是=3.57g/cm3=3.57103kg/m3；（4）先测体积，再测质量时金属块上粘有水，使得测量的质量偏大，根据密度公式可知，测得金属块的密度值将会偏大故答案为：（1）acb；（2）71.4g；（3）20cm3；3.57103kg/m3；（4）偏大25小强同学在测量某金属块密度时，做了如下操作：（1）把天平放在水平台上，将游码移至标尺左端零刻度处；（2）调节横梁平衡时，发现指针偏向分度盘左侧，则他应该将平衡螺母向右端移动；（3）横梁平衡后，他应将被测金属块放在天平的左盘，用镊子向天平的右盘加减砝码，必要时移动游码，直到天平平衡砝码和游码位置如图甲所示，则金属块的质量为39g（4）他又用量筒测量了金属块的体积，如图乙和图丙所示，物体的体积为5cm3（5）他用密度公式=计算得到金属块的密度为7.8g/cm3【解答】解：（1）把天平放在水平台上，将游码移至标尺左端零刻度处；（2）调节横梁平衡时，指针偏向分度盘左侧，说明左盘偏重，则他应该将平衡螺母向右端移动；（3）称量时，物体放在天平的左盘，砝码放在天平的右盘，必要时移动游码，直到天平平衡由图甲可知，标尺的分度值为0.2g，金属块的质量m=20g+10g+5g+4g=39g（4）图乙中量筒的分度值为1mL，水的体积V水=25mL，金属块和水的总体积V总=30mL；金属块的体积：V=V总V水=30mL25mL=5mL=5cm3；（5）金属块的密度：=7.8g/cm3故答案为：（1）游码；（2）右；（3）左；右；39；（4）5；（5）7.826为了帮助家人用盐水选种，小天从实验室借来了天平和量筒测量盐水的密度，他进行了三次测量，以下是其中的一次测量过程：（1）将天平放在水平桌面上，把游码移到零刻线处，发现指针位置如图甲所示，要使横梁在水平位置平衡，应将平衡螺母向右移动；（2）用天平测出烧杯和盐水的总质量如图乙所示，记录下烧杯和盐水的总质量为69.6g；（3）再将部分盐水倒入量筒中，量筒中盐水的体积如图丙所示：接下来小天称得烧杯和剩余盐水的质量为25.6g，则小天在这次试验中测得盐水的密度为1.1g/cm3【解答】解：（1）指针偏向分度盘的左侧，应向右调节平衡螺母，使天平平衡（2）由图甲可知，烧杯与盐水的总质量：m总=50g+10g+5g+4.6g=69.6g，量筒中盐水的质量：m=m总m杯=69.6g25.6g=44g；由图乙所示量筒可知，量筒中盐水的体积：V=40ml=40cm3；盐水的密度：=1.1g/cm3故答案为：（1）右；（2）69.6；1.127小熙同学利用下列器材：天平（无砝码）、两只完全相同的小烧杯、量筒、水、滴管、细线完成了小石块密度的测量水的密度为1.0103kg/m3操作步骤如下：（1）把天平放在水平桌面上，将游码移到标尺的零刻度线处，调节平衡螺母，使天平平衡；（2）先把两只完全相同的小烧杯分别放在天平左右两盘上，再把小石块放入左盘烧杯中；（3）向量筒中倒入适量的水，液面如图2所示，则量筒中水的体积为40cm3；（4）现将量筒中的水倒一部分至右盘小烧杯中，再利用滴灌来调节量筒与烧杯中水的体积，当天平再次平衡时量筒内剩余水的体积如图3所示，则小石块的质量m石=20g；（5）用细线拴好小石块，慢慢放入量筒中直到完全浸没，液面的示数如图4所示，则小石块的体积V石=10cm3，小石块的密度石=2103kg/m3【解答】解：（1）把天平放在水平桌面上，把游码移至标尺的零刻度线处，调节横梁上的螺母，使横梁平衡；（2）如图2所示，量筒的分度值为1mL，量筒内水的体积为40mL=40cm3；（4）由题意结合图3可知，倒出水的体积V水=40mL20mL=20mL=20cm3，由=可得，倒出水的质量m水=水V水=1g/cm320cm3=20g，根据“天平再次平衡”可知，此时小石块的质量m石块=m水=20g；（5）由图3和图4可得，小石块的体积V石=40mL30mL=10mL=10cm3，则小石块的密度石=2g/cm3=2103kg/m3故答案为：（1）游码；（3）40；（4）20；（5）10；210328在“测量盐水的密度”实验中：（1）把天平放在水平台上，游码归零后，发现指针位置如图甲所示，此时应将平衡螺母向右 调节，直到横梁水平平衡（2）用天平测出空烧杯的质量为20g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图乙所示，将烧杯中的盐水全部倒入量筒中，盐水的体积如图丙所示，则烧杯中盐水的质量为66g，盐水的密度为1.1103kg/m3（3）若实验后小明发现烧杯中残留少量盐水，则测得的盐水密度比真实值大【解答】解：（1）在调节过程中，若指针偏向分度盘的左方，应将平衡螺母向右边调节；（2）由图甲知，烧杯和盐水的总质量为50g+20g+10g+5g+1g=86g，盐水的质量m=86g20g=66g，由乙图知，盐水的体积V=60cm3，盐水的密度=1.1g/cm3=1.1103kg/m3（3）因为将盐水从烧杯倒入量筒时不可能完全倒干净，所以体积的测量结果会偏小，而质量的测量是准确的，根据=可知，此密度的测量结果比真实值偏大故答案为：（1）右；（2）66；1.1103；（3）大29小明同学在实验室“测量盐水密度”时，进行了以下操作：（1）看到桌面上天平如图1所示，立即调节平衡螺母，一旁的小丽马上指出应将天平放在水平桌面上及游码移至标尺左端的零刻度线处，再调节平衡螺母使指针指在分度盘中线处（2）将天平调好后，往烧杯中倒入适量的盐水，测得烧杯和盐水的总质量为95.4g（3）接下来，小明发现桌面上放有量筒和量杯（如图2所示），与小组其他成员讨论后觉得应选择量筒（选填“量筒，或“量杯”），以便更准确地测出盐水的体积，理由是：量筒刻度均匀分度值小，准确程度高（4）将烧杯中部分盐水倒所选容器中，测得盐水体积为40mL（5）在测量剩余盐水和烧杯的质量时，出现了如图3所示现象，则小明接下来应进行的操作是：增加码或换大砝码如果天平衡量仍不能平衡，再来调节游码直到平衡，直到天平横梁在水平位置再次平衡，此时右盘中的砝码及游码在标尺上的位置如图4所示，读出烧杯及剩余盐水的总质量为47.4g（6）根据上述实验数据计算盐水的密度为1.2103kg/m3【解答】解：（1）天平使用之前要先调节，使横梁平衡而调节之前必须将天平放在水平桌面上，并且将游码移至标尺最左端的零刻度线处，最后调节平衡螺母使横梁平衡；（3）要测量盐水的密度，需要测量其体积因为需要测量的盐水体积不是很大，所以选择量筒作为测量工具，与量杯相比较，量筒刻度均匀，分度值小，测量的准确程度高，误差较小；（5）如图3所示的情况，说明砝码的质量偏小，她应该增加码或换大砝码如果天平衡量仍不能平衡，再来调节游码直到平衡烧杯及剩余盐水的总质量m剩=20g+20g+5g+2.4g=47.4g；（6）量筒中盐水的质量：m=95.4g47.4g=48g，量筒中盐水的体积：V=40ml=40cm3，盐水的密度：=1.2g/cm3=1.2103kg/m3；故答案为：（1）天平放在水平桌面上；游码移至标尺左端的零刻度线处；（3
