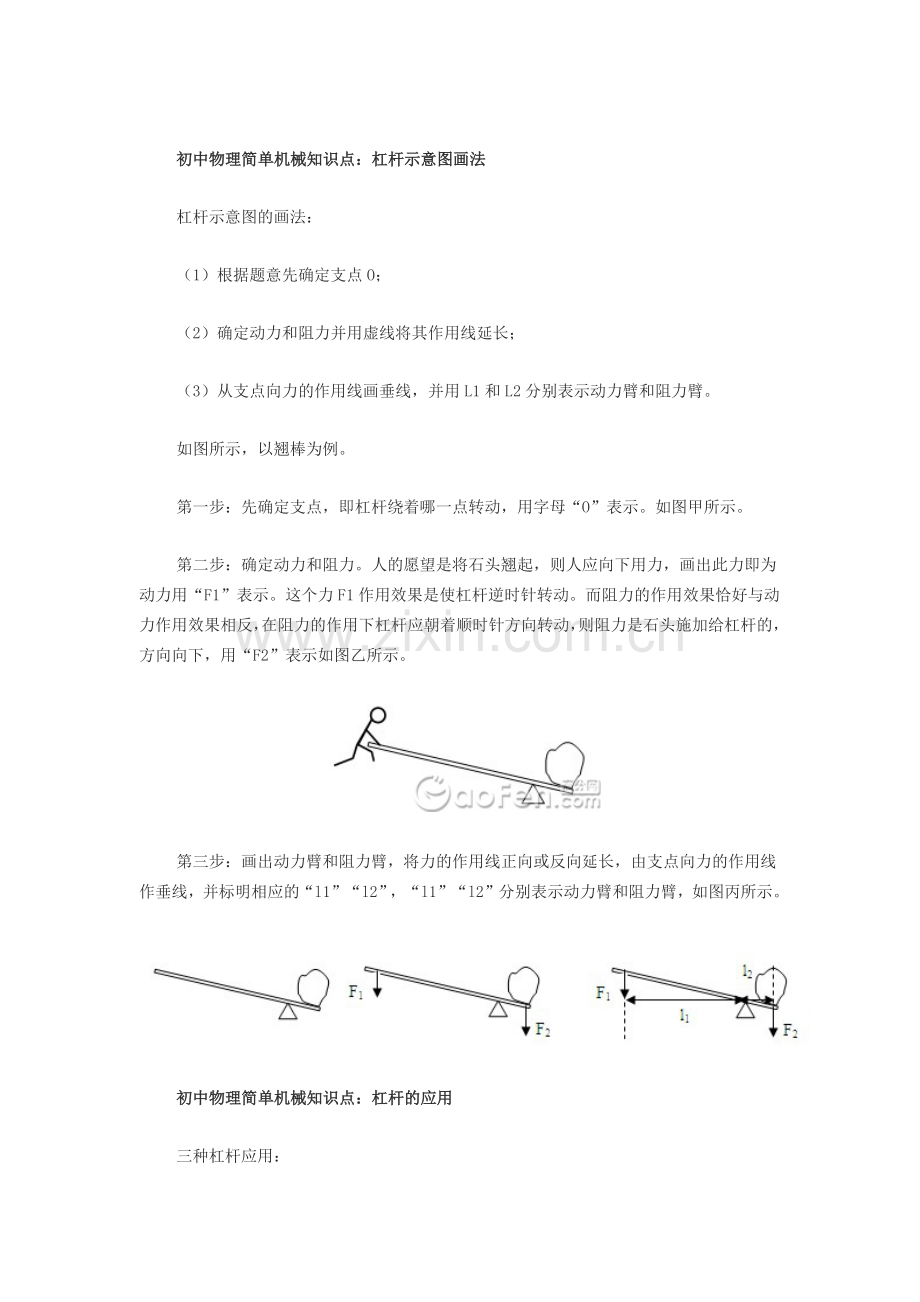

初中物理简单机械知识点：杠杆示意图画法
杠杆示意图的画法：
（1）根据题意先确定支点O；
（2）确定动力和阻力并用虚线将其作用线延长；
（3）从支点向力的作用线画垂线，并用L1和L2分别表示动力臂和阻力臂。
如图所示，以翘棒为例。
第一步：先确定支点，即杠杆绕着哪一点转动，用字母“O”表示。如图甲所示。
第二步：确定动力和阻力。人的愿望是将石头翘起，则人应向下用力，画出此力即为动力用“F1”表示。这个力F1作用效果是使杠杆逆时针转动。而阻力的作用效果恰好与动力作用效果相反，在阻力的作用下杠杆应朝着顺时针方向转动，则阻力是石头施加给杠杆的，方向向下，用“F2”表示如图乙所示。

第三步：画出动力臂和阻力臂，将力的作用线正向或反向延长，由支点向力的作用线作垂线，并标明相应的“l1”“l2”，“l1”“l2”分别表示动力臂和阻力臂，如图丙所示。

初中物理简单机械知识点：杠杆的应用
三种杠杆应用：
1）省力杠杆：L1>L2，平衡时F1<F2.特点是省力，但费距离。（如剪铁剪刀，铡刀，起子）；
2）费力杠杆：L1<L2，平衡时F1>F2.特点是费力，但省距离。（如钓鱼杠，理发剪刀等）；
3）等臂杠杆：L1=L2，平衡时F1=F2.特点是既不省力，也不费力。（如：天平）
初中物理简单机械知识点：杠杆的平衡条件
①杠杆平衡是指：杠杆静止或匀速转动。
②实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。这样做的目的是：可以方便的从杠杆上量出力臂。
③结论：杠杆的平衡条件（或杠杆原理）是：
动力×动力臂＝阻力×阻力臂。写成公式F（1）l（1）=F（2）l（2）也可写成：F（1）/F（2）=l（2）/l（1）
解题指导：分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据具体的情况具体分析，确定如何使用平衡条件解决有关问题。（如：杠杆转动时施加的动力如何变化，沿什么方向施力最小等。）
解决杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向。
初中物理简单机械知识点：杠杆示意图五要素
五要素--组成杠杆示意图
①支点：杠杆绕着转动的点。用字母O表示。
②动力：使杠杆转动的力。用字母F1表示。
③阻力：阻碍杠杆转动的力。用字母F2表示。
说明动力、阻力都是杠杆的受力，所以作用点在杠杆上。
动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反
④动力臂：从支点到动力作用线的距离。用字母L1表示。
⑤阻力臂：从支点到阻力作用线的距离。用字母L2表示。
初中物理简单机械知识点：滑轮组
1、定义：由若干个定滑轮和动滑轮匹配而成。
2、特点：可以省力，也可以改变力的方向。使用滑轮组时，有几段绳子吊着物体，提起物体所用的力就是物重的几分之一，即（条件：不计动滑轮、绳重和摩擦）。注意：如果不忽略动滑轮的重量则：
3、动力移动的距离s和重物移动的距离h的关系是：使用滑轮组时，滑轮组用n段绳子吊着物体，提起物体所用的力移动的距离就是物体移动距离的n倍，即s=nh.如下图所示。（n表示承担物重绳子的段数）
4、绳子端的速度与物体上升的速度关系：

初中物理简单机械知识点：动滑轮
①定义：和重物一起移动的滑轮。（可上下移动，也可左右移动）
②实质：动滑轮的实质是：动力臂为阻力臂2倍的省力杠杆。
③特点：使用动滑轮能省一半的力，但不能改变动力的方向。
④理想的动滑轮（不计轴间摩擦和动滑轮重力）则：F=（1/2）G只忽略轮轴间的摩擦则拉力F=（G（物）+G（动））/2绳子自由端移动距离S（F）（或V（F）=2倍的重物移动的距离S（G）（或V（G））
初中物理简单机械知识点：定滑轮
①定义：中间的轴固定不动的滑轮。
②实质：定滑轮的实质是：等臂杠杆
③特点：使用定滑轮不能省力但是能改变动力的方向。
④对理想的定滑轮（不计轮轴间摩擦）F=G
绳子自由端移动距离S（F）（或速度v（F））=重物移动的距离S（G）（或速度V（G））
初中物理简单机械知识点：滑轮组组装
滑轮组的组装：
（1）根据的关系，求出动滑轮上绳子的段数n；
（2）确定动滑轮的个数；
（3）根据施力方向的要求，确定定滑轮个数。
确定定滑轮个数的原则是：一个动滑轮应配置一个定滑轮，当动滑轮上为偶数段绳子时，可减少一个定滑轮，但若要求改变力的作用方向时，则应在增加一个定滑轮。在确定了动、定滑轮个数后，绳子的连接应遵循“奇拴动、偶拴定”的规则，由内向外缠绕滑轮。
初中物理简单机械知识点：轮轴
1、定义：由两个半径不同的轮子固定在同一转轴的
装置叫做轮轴。半径较大的轮叫轮，半径较小的轮叫轴。
2、实质：轮轴可看作是杠杆的变形。如右图所示。
3、特点：当把动力施加在轮上，阻力施加在轴上，
则动力臂l1=R，阻力臂l2=r，根据杠杆的平衡条件：F1l1=F2l2，
即F1R=F2r，∵R＞r，∴F1＜F2，即使用轮轴可以省力，也可以改变力的方向，但却费了距离。
