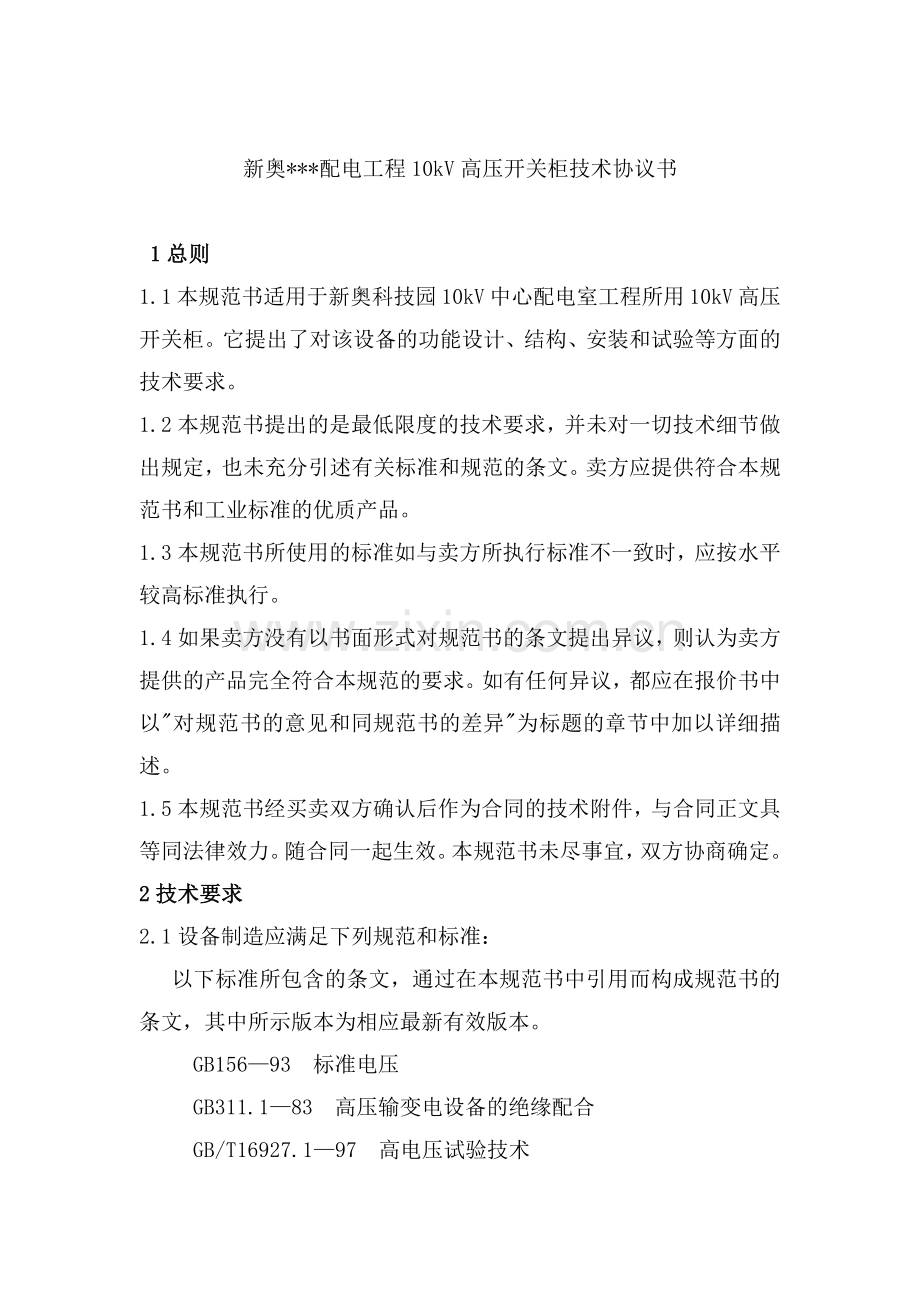

新奥*配电工程 10kV 高压开关柜技术协议书 1 1 总则总则 1.1 本规范书适用于新奥科技园 10kV 中心配电室工程所用 10kV 高压开关柜。它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。卖方应提供符合本规范书和工业标准的优质产品。1.3 本规范书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。1.4 如果卖方没有以书面形式对规范书的条文提出异议，则认为卖方提供的产品完全符合本规范的要求。如有任何异议，都应在报价书中以对规范书的意见和同规范书的差异为标题的章节中加以详细描述。1.5 本规范书经买卖双方确认后作为合同的技术附件，与合同正文具等同法律效力。随合同一起生效。本规范书未尽事宜，双方协商确定。2 2 技术要求技术要求 2.1 设备制造应满足下列规范和标准：以下标准所包含的条文，通过在本规范书中引用而构成规范书的条文，其中所示版本为相应最新有效版本。GB15693 标准电压 GB311.183 高压输变电设备的绝缘配合 GB/T16927.197 高电压试验技术 GB76390 交流高压电器在长期工作时的发热 GB140889 固体绝缘材料工频电气强度的试验方法 GB270689 交流高压电器动、热稳定试验方法 GB2900.182 电工名词术语 基本名词术语 GB330989 高压开关设备常温下的机械试验 GB380490 363kV 交流高压负荷开关 GB735487 局部放电测量 GB/T1102299 高压开关设备通用技术条件 GB1480893 交流高压接触器 IEC 420：1990 高压交流负荷开关熔断器的组合电器 SD/T31889 高压开关柜闭锁装置技术条件 DL/T40291 交流高压断路器订货技术条件 DL/T48692 交流高压隔离开关订货技术条件 DL/T53993 户内交流高压开关柜和元部件凝露及污秽试验技术条件 DL/T59396 高压开关设备的共用订货技术条件 DL/T40497 户内交流高压开关柜订货技术条件 DL/T4032000 1240.5kV 高压真空断路器订货技术条件 华北电力集团公司 电力设备交接和预防性试验规程 2005 版以及其它相关标准。2.2 使用环境条件 2.2.1 海拔高度：1000m 2.2.2 最高气温：40 2.2.3 最低气温：-25 2.2.4 最大日温差：25 2.2.5 最大月平均相对湿度数：不大于 90%(25)最大日平均相对湿度：不大于 95%(25)2.2.6 抗震能力：地面水平加速度：0.3g 地面垂直加速度：0.15g 共振正弦三周波，并应考虑导线振荡和导线张力的影响，安全系数不小于 1.67。2.2.7 年平均雷电日：40 天 2.2.8 污秽等级：三级 3 3 供货范围供货范围 3.1 开关柜按图纸给出的数量：7 台 3.2 UPS 2KVA2 小时 1 套 3.3 信号箱 1 台 4 4 设备规范设备规范 4.1 开关柜型式：中置式手车柜（KYN28A-12 型）4.2 安装地点:室内 4.3 安装方式:正立 4.4 接地方式:中性点非接地系统 4.5 开关柜技术数据 4.5.1 额定电压:10kV 4.5.2 最高工作电压:12kV 4.5.3 额定电流:1250A 4.5.4 额定开断电流:25kA 4.5.5 额定动稳定电流(峰值):63kA 4.5.6 柜体及开关设备的绝缘水平:(1 分钟工频)主绝缘对地 42kV 隔离断口间 48kV 4.5.7 柜体及开关设备绝缘的冲击耐压值(峰值)主绝缘对地 75kV 隔离断口间 84kV 4.5.8 开关柜主母线:TMY-80X8 开关柜分支母线:不小于 TMY-50 x5 4.5.9 开关柜中的开关 4.5.9.1 真空断路器(VS1-12)采用常州森源的产品(1)额定电流:1250A/630A(2)额定短路开断电流:25kA(3)额定关合电流蜂值:63kA(4)额定峰值耐受电流:63kA(5)额定短时耐受电流(4S):25 kA(6)机构寿命:不低于 10000 次(7)机构型式：弹簧储能、整体式机构。(8)操作电源：直流 220V。(9)额定绝缘水平：工频 42kV 冲击 75kV(10)电寿命长:a 机构特性稳定:开断时间的变动范围小于 13ms。b 三相分闸不同期性：一般小于 0.5ms。c 合闸弹跳时间不大于 2ms。d 分闸不反弹、不重燃。(11)真空断路器灭弧室选用无锡西门子公司的产品。4.5.10 开关柜中的电流互感器、电压互感器和其它元件的动热稳定参数均应同开关柜标准相一致。4.5.11 开关柜外壳采用进口敷铝锌薄钢板，采取多重折边工艺。开关柜面板颜色采用红狮 504，柜体生产厂家为浙江万控。微机保护采用北京四方利德公司的 LDS-216M 和 LDS-241M，PT 以及 CT 采用天津纽泰克的产品，端子排选用凤凰端子，出线柜加装计量电度表，电度表采用长沙威胜 DSSD-331 电度表，消谐器采用浙江华光WNXIII-10/C，柜体内加装杭州凯源电子有限公司生产的温湿度控制器。5.5.其他技术要求其他技术要求 5.1 开关柜具有五防功能；柜与柜，柜与柜外需联锁的电气设备均采用程序锁。5.2 柜内应设置手车到位显示装置，其位置开关引出至远传装置。5.3 柜内应设置与接地开关相配套的带电显示器，接地开关附有带电传感器，显示器采用无源式(直接由传感器感应电压使显示器工作)。电缆室照明可随时更换灯泡，无需停电。5.4 开关柜的接地采用横贯于整个开关柜宽度的铜质接地干线。5.5 开关柜的保护接地采用横贯于整个开关柜宽度的铜质接地干线。接地干线与柜体绝缘，其截面不小于 100mm2 。柜内各元件应采用截面不小于 4 mm2的多股软铜线引至接地铜排。4.6 开关柜中的接线端子按凤凰端子 80 个考虑。5.7 机构行程开关辅助接点相邻两对接点之间应保持足够的电气距离，防止爬弧。5.8 开关柜中的主母线的额定电流为开关柜在各种运行状态下必须保证值，包括在低温和高温条件下。5.9 柜内相间和对地的空气间隙净距应不小于 125mm。5.10 高压开关柜中各组件及其支持绝缘件的绝缘爬电比距(高压电器组件外绝缘的爬电距离与最高电压之比)应按凝露型考虑，其纯瓷绝缘不小于 1.8cm/kV，环氧树脂不小于 2.0cm/kV。5.11 母线的各个接点进行接触电阻测试需达到以下标准：630A30，8001000A20，2500A15，3000A10 6 6 技术服务技术服务 6.1制造厂在技术协议签订后应在1周内向设计单位提供以下技术文件；总装图、电气原理图、开关柜的动静荷载以及基础安装要求、操作机构控制回路原理图及设备参数。随机资料一式四份。6.2 现场服务：设备安装过程中，制造厂在现场派人负责技术指导。6.3 厂方提供 1 台转接小车。7 7 运输包装运输包装 7.1 整体产品或分别运输的部件，都要适合于运输及装卸的要求。7.2 包装箱应有在运输、保管过程中必须注意事项的明显标志和符号。7.3 开关柜应有包装规范，并应有能保证开关柜及各零部件在运输过程中不致遭到脏污、损坏、变形、丢失及受潮。对于其中的绝缘部分及由有机绝缘材料制成的绝缘件应特别加以保护，以免损坏和受潮；对于外露的接触表面应有预防腐蚀的措施。所有运输措施均应经过验证。凡有运输损坏应由制造厂负责赔偿。8 8 质量保证质量保证 8.1 厂方对产品质量执行“三包”。8.2 型式试验、例型试验、出厂试验按国家有关规定执行。8.3 制造厂在开关柜安装时派人到现场配合做现场试验 新奥新奥*配电工程配电工程 低压开关柜技术协议书低压开关柜技术协议书 1 1 总则总则 1.1 本规范书适用于新奥*博为公司、研发楼 A 区、研发楼 B 区配电所工程所用 0.4kV 低压开关柜。它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。卖方应提供符合本规范书和工业标准的优质产品。1.3 本规范书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。1.4 如果卖方没有以书面形式对规范书的条文提出异议，则认为卖方提供的产品完全符合本规范的要求。如有任何异议，都应在报价书中以对规范书的意见和同规范书的差异为标题的章节中加以详细描述。1.5 本规范书经买卖双方确认后作为合同的技术附件，与合同正文具等同法律效力。随合同一起生效。本规范书未尽事宜，双方协商确定。2 2 技术要求技术要求 2.1 设备制造应满足下列规范和标准：以下标准所包含的条文，通过在本规范书中引用而构成规范书的条文，其中所示版本为相应最新有效版本。IEC439-1 低压成套开关设备和控制设备 ZBK36001 低压固定式成套开关设备 GB7251.1-1997 低压成套开关设备和控制设备 第一部分型式试验和部分型式试验成套设备 GB/T2681 低压成套装置中的导线颜色 GB/T2682-1981 电工成套装置中指示灯和按钮的颜色 GB4208-1993 外壳防护等级的分类 GB191-1990 包装储运图示标志 GB9446-1988 低压成套开关设备基本试验方法 JB/T3085-1999 电力传动控制装置的产品包装与运输规程 以上标准均执行最新版本 2.2 使用环境条件 2.2.1 安装场所 户内 2.2.2 海拔高度 不超过 2000m 2.2.3 环境湿度 日平均相对湿度不大于 95%（在 25OC），月平均相对湿度不大于 90%（在 25OC）2.2.4 运行环境温度 -15+40OC；且 24 小时内其平均温度不高于+35。2.2.5 地震 水平加速度 0.3g，垂直加速度 0.15g(烈度 8 度，g为重力加速度)2.3 系统条件 2.3.1 额定电压 380V 2.3.2 辅助电路额定电压 AC380V、AC220V 2.3.3 额定绝缘电压 660V 2.3.4 额定电流 不大于 2500A 2.3.5 母线额定短时耐受电流（KA/ls）50、80 2.3.6 母线额定峰值耐受电流（KA/0.1s）105 2.3.7 工频试验电压（V/lmin）2500 2.3.8 防护等级 IP30，IP40 3 3 技术规范技术规范 3.1 开关柜型式：抽屉式开关柜（GCK2000-Z 型）数量：见图纸 3.2 系统标称电压：0.38kV 3.3 系统最高电压：0.4kV 3.4 系统额定电流：1250A2000A 3.5 系统额定分断能力：30KA、50KA、80KA 3.6 系统额定频率：50Hz 3.7 系统中性点接地方式：接地 3.8 安装地点：户内 3.9 安装方式：土建基础上安装 3.10 低压系统采用：TN-S 系统 4 4 结构特征结构特征 4.1 GCK 型低压开关设备，分进线柜、馈电柜、联络柜和电容补偿柜四种结构，表面采用高级静电喷塑工艺，美观耐用。4.2 外形尺寸 宽 mm 高 mm 深 mm 800、600、1000 2200 1000 5.5.电气间隙和爬电距离电气间隙和爬电距离 额定绝缘电压 电气间隙（mm）爬电距离（mm）Ui(V)小 于 等 于63A 大于 63A 小 于 等 于63A 大于 63A 60Ui300 5 6 6 8 300Ui660 8 10 10 12 6 6 导线和绝缘导线导线和绝缘导线 6.1 总则 6.1.1 母线选用铜材制成，具体型号见图纸。6.1.2 绝缘导线选用铜质多股绞线。6.2 母线 6.2.1 母线搭接部分经搪锡处理。6.2.2 使用绝缘包扎、绝缘套管作为母线的绝缘层时，其满足下列要求：绝缘材料是自熄性的；绝缘的母线能承受机械应力和热应力的冲击。绝缘母线的绝缘层能承受的工频耐压值为裸母线对地耐压值的 1.5倍。6.3 绝缘导线 6.3.1 主电路、辅助电路和绝缘导线的连接都采用冷压接头进行连接。6.3.2 绝缘导线不贴近裸露带电部件或带有尖角的边缘敷设，使用线夹固定在骨架或支架上。6.3.3 在可移动的地方，如跨门边接线，预留有一定长度的裕量，并穿缠绕管，以便不致因部件移动而产生任何机械损伤。6.3.4 绝缘导线穿越金属隔板上的穿线孔，为防止导线绝缘被磨损，在孔上加衬套或加套管加以保护导线。6.4 母线及导线的颜色及排列 6.4.1 母线和导线的颜色规定如下：三相电路的 A 相 黄色 三相电路的 B 相 绿色 三相电路的 C 相 红色 零线或中性线 淡兰色 安全用的接地线 黄绿双色 柜内布线一般 黑色 7 7 保护接地保护接地 7.1 开关柜的保护电路由单独设置的保护导体和可导电的结构件构成。7.2 作为隔离带电导体的金属隔板均有效地接地。7.3 开关柜的框架、操作机构均有效地接地。7.4 电气元件的金属外壳如果采用金属螺钉安装在已经接地的镀锌金属物件上，则认为已经充分接地。7.5 单独保护导体的设置 7.5.1 开关柜设置一根水平贯穿开关柜全长的保护导体，其截面规定见下表：开关柜的相导体的截面积 S 相应保护导体的最小截面积 SP S16 S 16S35 16 35S400 S/2 7.5.2 对于门、盖板、覆板和类似部件，如果其上没有安装电气设备，则一般金属螺钉连接或镀锌的金属连接则认为是保证了电路的连续性；如果其上装有电压值超过 42V 的电气设备时，则采用保护导体将这些部件和保护电路连接。此保护电路的截面积不小于从电源到所属电气最大导线的截面积。7.5.3 保护导体能承受装置的运输、安装时所受的机械应力和单相接地短路事故中产生的机械应力和热应力，其接地连续性不被破坏。9 9 防腐性防腐性 8.1 柜体框架采用覆铝锌板材，面板表面经喷塑处理。8.2 所有金属零件除它本身具有防腐蚀能力外都采取防腐蚀措施，防蚀措施有：油漆、镀锌、镀锡或其他方法。9 9 绝缘材料绝缘材料 开关柜中所用的绝缘材料都是自熄性的。10 10 元件的选择和安装元件的选择和安装 10.1 元件的选择严格按图纸规定选用(所有框架式、塑壳式断路器均选用常熟开关厂的产品，电容器以及接触器、热继电器、控制器均选用 ABB 的产品，受总断路器必须选用 H 型智能控制器，具有数显、按钮调整并可通讯功能)，凡列入强制性认证目录的产品，必须选用 3C认证产品。具体元器件型号见图纸。每个配电室内的变压器到低压受总柜连接的封闭式母线桥按 20 延米考虑，母线桥型号按图纸要求。10.2 开关柜中的元件符合其自身的有关标准。10.3 所有元件都按照制造厂的说明书进行安装，测量表计的精度不低于 1.5 级。11 11 试验试验 本系列产品的试验遵循 GB7251.11997低压成套开关设备和控制设备进行。11.1 开关柜的性能试验包括 型式试验 出厂试验 11.1.1 型式试验项目 一般检查通电操作 温升试验 介电强度试验 短路强度试验 保护线路有效性试验 联锁机构寿命试验 测量电气间隙、爬电距离和间隔距离 防护等级试验 11.1.2 出厂试验项目 一般检查 机械、电气操作试验 介电强度试验 保护电路连续性检查 12 12 技术文件及图纸：技术文件及图纸：12.1厂家应随标书提供设备外型等图纸。12.2 签合同时提供满足土建施工要求的图纸，签订合同后两周提供下列技术图纸及 Auto CAD R14 以上版格式图形文件软盘，并须有厂方盖章，可立即供做图使用(2 份)：（1）与本技术条件有关的产品样本。（2）对各种型号和尺寸的断路器需提供如下的资料：符合国家标准要求的所有资料。合闸和分闸时的最小允许操作电压。（3）每个开关柜的单线简图和各种断路器的原理图。（4）每个开关柜的二次原理图及端子排图。（5）相关图纸的软盘资料。12.4 现场安装及使用说明 4 份。13 13 运输包装运输包装 13.1 整体产品或分别运输的部件，都要适合于运输及装卸的要求。13.2 包装箱应有在运输、保管过程中必须注意事项的明显标志和符号。13.3 开关柜应有包装规范，并应有能保证开关柜及各零部件在运输过程中不致遭到脏污、损坏、变形、丢失及受潮。对于其中的绝缘部分及由有机绝缘材料制成的绝缘件应特别加以保护，以免损坏和受潮；对于外露的接触表面应有预防腐蚀的措施。所有运输措施均应经过验证。凡有运输损坏应由制造厂负责赔偿。14 14 质量保证质量保证 14.1 厂方对产品质量执行“三包”。14.2 型式试验、例型试验、出厂试验按国家有关规定执行。14.3 制造厂在开关柜安装时派人到现场配合做现场试验
