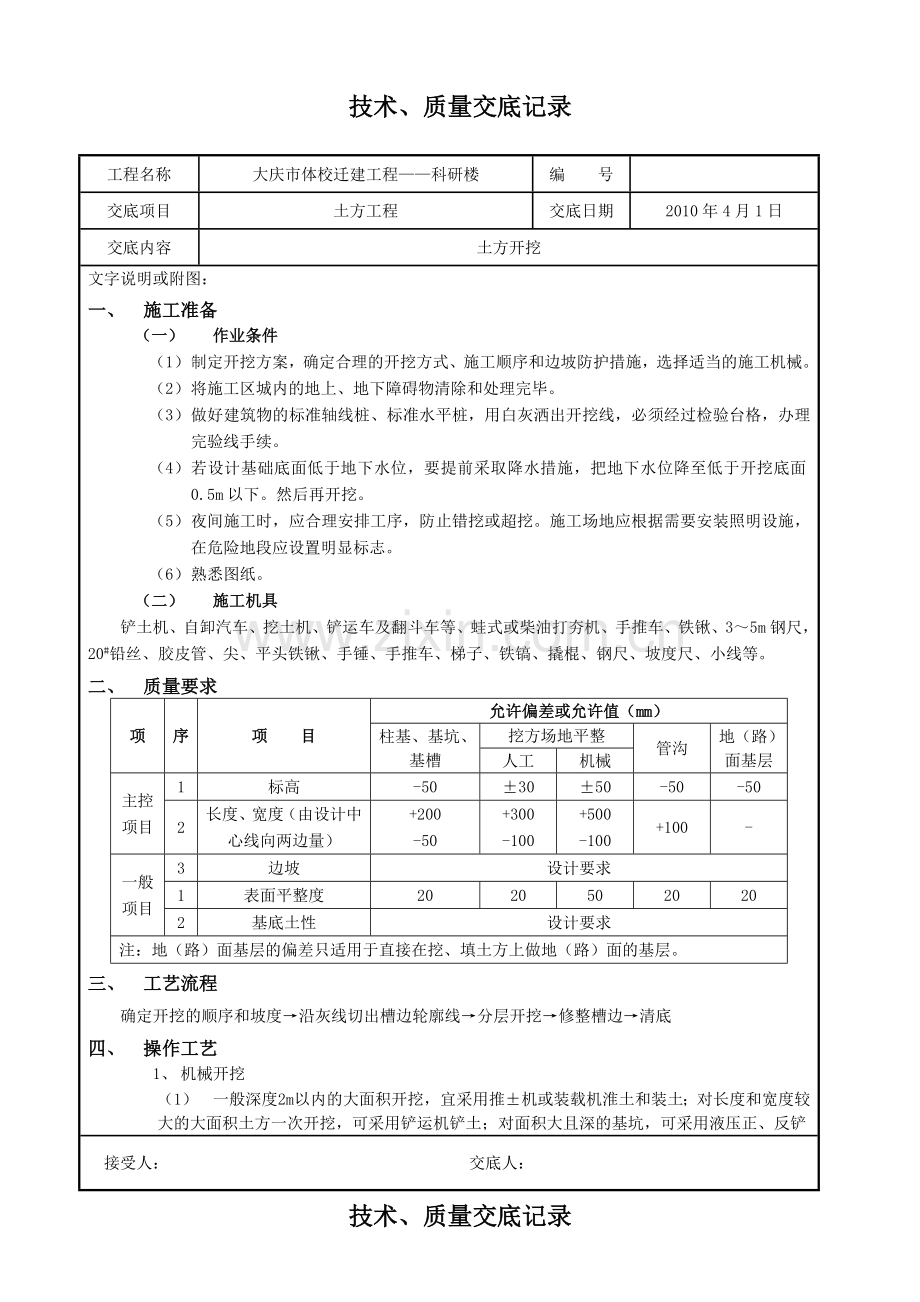

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
土方工程
交底日期
2010年4月1日
交底内容
土方开挖
文字说明或附图：
一、 施工准备
（一） 作业条件
（1） 制定开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械。
（2） 将施工区城内的地上、地下障碍物清除和处理完毕。
（3） 做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，必须经过检验台格，办理完验线手续。
（4） 若设计基础底面低于地下水位，要提前采取降水措施，把地下水位降至低于开挖底面0.5m以下。然后再开挖。
（5） 夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。
（6） 熟悉图纸。
（二） 施工机具
铲土机、自卸汽车、挖土机、铲运车及翻斗车等、蛙式或柴油打夯机、手推车、铁锹、3～5m钢尺，20#铅丝、胶皮管、尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线等。
二、 质量要求
项
序
项 目
允许偏差或允许值（mm）
柱基、基坑、基槽
挖方场地平整
管沟
地（路）面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
2
长度、宽度（由设计中心线向两边量）
+200
-50
+300
-100
+500
-100
+100
-
一般项目
3
边坡
设计要求
1
表面平整度
20
20
50
20
20
2
基底土性
设计要求
注：地（路）面基层的偏差只适用于直接在挖、填土方上做地（路）面的基层。
三、 工艺流程
确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底
四、 操作工艺
1、 机械开挖
（1） 一般深度2m以内的大面积开挖，宜采用推±机或装载机淮土和装土；对长度和宽度较
大的大面积土方一次开挖，可采用铲运机铲土；对面积大且深的基坑，可采用液压正、反铲
接受人： 交底人：

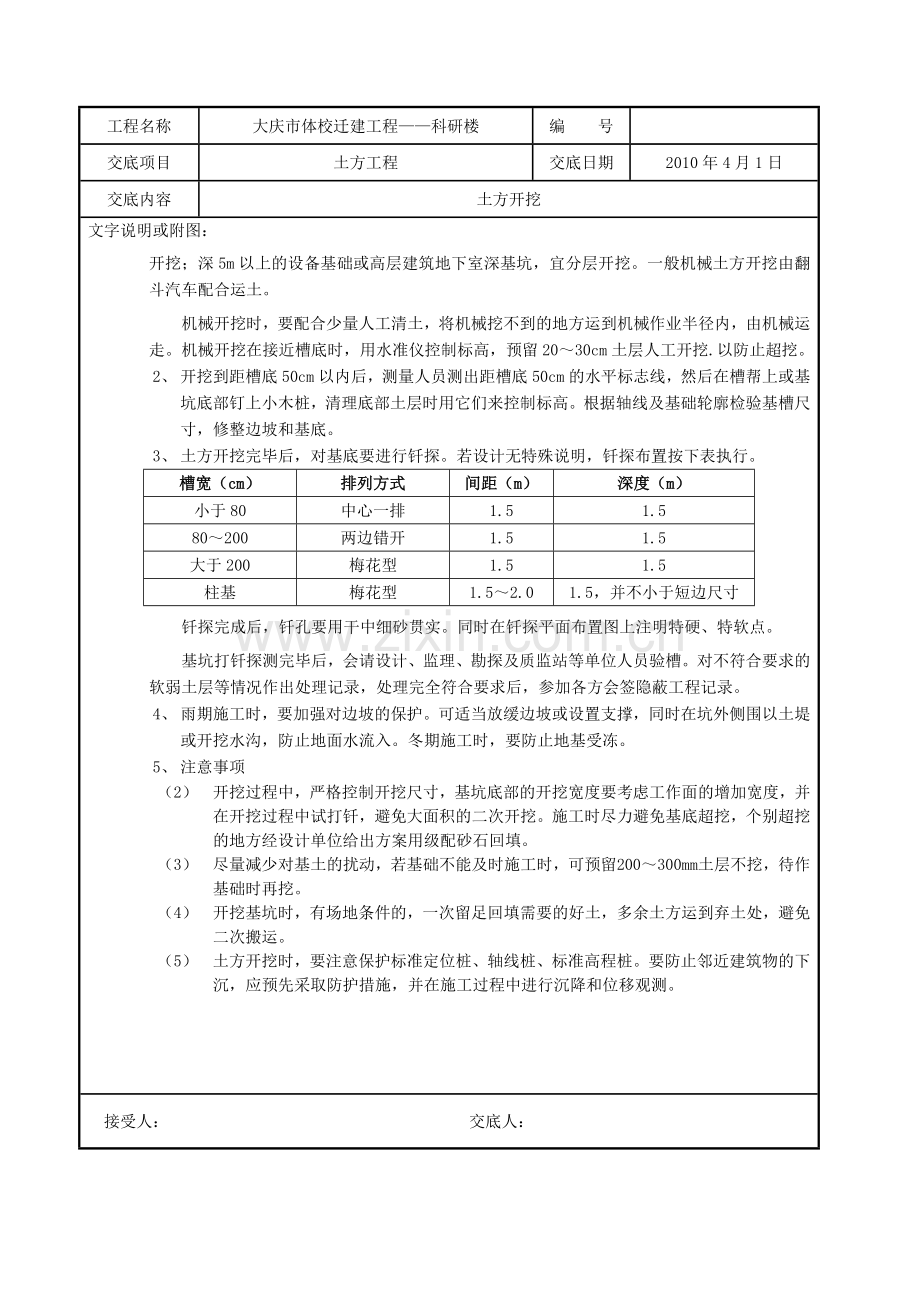

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
土方工程
交底日期
2010年4月1日
交底内容
土方开挖
文字说明或附图：
开挖；深5m以上的设备基础或高层建筑地下室深基坑，宜分层开挖。一般机械土方开挖由翻斗汽车配合运土。
机械开挖时，要配合少量人工清土，将机械挖不到的地方运到机械作业半径内，由机械运走。机械开挖在接近槽底时，用水准仪控制标高，预留20～30cm土层人工开挖.以防止超挖。
2、 开挖到距槽底50cm以内后，测量人员测出距槽底50cm的水平标志线，然后在槽帮上或基坑底部钉上小木桩，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。
3、 土方开挖完毕后，对基底要进行钎探。若设计无特殊说明，钎探布置按下表执行。
槽宽（cm）
排列方式
间距（m）
深度（m）
小于80
中心一排
1.5
1.5
80～200
两边错开
1.5
1.5
大于200
梅花型
1.5
1.5
柱基
梅花型
1.5～2.0
1.5，并不小于短边尺寸
钎探完成后，钎孔要用干中细砂贯实。同时在钎探平面布置图上注明特硬、特软点。
基坑打钎探测完毕后，会请设计、监理、勘探及质监站等单位人员验槽。对不符合要求的软弱土层等情况作出处理记录，处理完全符合要求后，参加各方会签隐蔽工程记录。
4、 雨期施工时，要加强对边坡的保护。可适当放缓边坡或设置支撑，同时在坑外侧围以土堤或开挖水沟，防止地面水流入。冬期施工时，要防止地基受冻。
5、 注意事项
（2） 开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，并在开挖过程中试打钎，避免大面积的二次开挖。施工时尽力避免基底超挖，个别超挖的地方经设计单位给出方案用级配砂石回填。
（3） 尽量减少对基土的扰动，若基础不能及时施工时，可预留200～300mm土层不挖，待作基础时再挖。
（4） 开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。
（5） 土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。要防止邻近建筑物的下沉，应预先采取防护措施，并在施工过程中进行沉降和位移观测。

接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
土方工程
交底日期
2010年5月10日
交底内容
土方回填
文字说明或附图：
一、施工准备
（一） 作业条件
2、 土方回填
（1） 回填前，对基础、箱型基础墙或地下防水层、保护层等进行检查验收并办理隐检手续。
（2） 将基坑内的杂物、积水等清理干净。
（3） 房心、管沟的回填应在上下水道的安装完成以后进行。
（4） 施工前，做好水平高程的设置。在基槽边上钉水平撅，在基础墙表面划分层线。
（5） 做好技术交底。
a) 施工机具
铲土机、自卸汽车、挖土机、铲运车及翻斗车等、蛙式或柴油打夯机、手推车、铁锹、3～5m钢尺，20#铅丝、胶皮管、尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线等。

二、 质量要求
项
序
项 目
允许偏差或允许值（mm）
柱基、基坑、基槽
挖方场地平整
管沟
地（路）面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
2
分层压实系数
设计要求
一般项目
1
回填土料
设计要求
2
分层厚度及含水量
设计要求
3
表面平整度
20
20
30
20
20
五、 工艺流程
基坑(槽)底地坪上清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收
基坑底地坪上清理→检验土质→分层铺土→分层碾压密实→检验密实度→修整找平验收
六、 操作工艺
1、 回填土一般选用含水量在10%左右的干净粘性土(以手攥成团、自然落地散开为宜)。若土过湿，要进行晾晒或掺入干土、白灰等处理；若土含水量偏低，可适当洒水湿润。
2、深浅基坑相连时，要先填深基坑，填至与浅基坑标高一致时，再与浅基坑一起填夯。分段填夯时，交错处做成阶梯形，上下接搓距离不小于1.0m。基坑回填应在相对两侧或四周同时进行，基础墙两侧标高不可相差太多；较长的管沟墙，内部要加支撑。
接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
土方工程
交底日期
2010年5月10日
交底内容
土方回填
文字说明或附图：
3、 回填土要分层铺摊夯实，蛙式打夯机每层铺土厚度为200～250mm；人工夯实时不大于200mm。每层至少夯击三遍.要求一夯压半夯。
4、 回填房心及管沟时，人工先将管子周围填±夯实，直到管顶0.5m以上时，在不损坏管道的情况下，方可用蛙式打夯机夯实。管道下方若夯填不实，易造成管道受力不匀而折断、渗漏。
5、 雨期施工时，防止地面水流入坑内，导致边坡塌方或浸泡基土。
冬期施工时，每层回填土厚度比常温时减少25%，其中冻土块体积不得超过总填土体积的15%，且应分散，冻土块粒径不大于15cm。
6、 注意事项
（1） 施工时，基础墙体达到一定强度后，才能进行回填土的施工，以免对结构基础造成损坏。
（2） 基础肥槽回填土，必须清理到基础底面标高，才能逐层回填。严禁用水浇使土下沉的“水夯法”。
（3） 土虚铺过厚、夯实不够或冬施时冻土块较多会造成回填土下沉，而导致地面、散水裂缝甚至下沉。
（4） 室内坑槽(沟)不得用含有冻土块的土回填。

接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
砌体工程
交底日期
2010年5月3日
交底内容
砖砌体工程
文字说明或附图：
一、施工准备
（一） 作业条件
1、 成室外及房心回填土，安装好沟盖板，或完成楼板结构施工。
2、 办完地基、基础工程隐蔽验收手续。
3、 按标高抹好水泥砂浆防潮层。
4、 弹好轴线、墙身线及检查线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完验收手续。
5、 按设计标高要求立好皮数杆，皮数杆的间距15～20m，或每道墙的两端。
6、 有砂浆配合比通知单，准备好砂浆试模(6块为一组)。
（二） 材料要求
i. 砖：品种、规格、强度等级必须符合设计要求，并有产品合格证书，产品性能检测报告。承重结构必须做取样复试。要求砖必须有一个条面和丁面边角整齐。
ii. 水泥：品种及强度等级应根据砌体的部位及所处的环境条件选择。水泥必须有产品合格证、出厂检测报告和进场复验报告。
iii. 砂：用中砂，使用前用5mm孔径的筛子过筛。
iv. 掺合料：白灰熟化时间不少于7d，或采用粉煤灰等。
v. 其他材料：墙体拉结筋、预埋件、已做防腐处理的木砖等。
（三） 施工机具
应备有大铲、刨锛、托线板、线坠、小白线、卷尺、水平尺、皮数杆、小水捅、灰槽、砖夹子、扫帚等。
二、质量要求
砖砌体工程质量要求符合《砌体工程施工质量验收规范》(DB23/717-2003)的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
砖强度等级
按设计要求MU
2
砂浆强度等级
按设计要求M
3
水平灰缝砂浆饱满度
≥80%
4
斜搓留置
第5.2.3条
5
直搓拉结钢筋及接搓处理
第5.2.4条
6
轴线位移
≤10mm
7
垂直度（每层）
≤5mm

接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
砌体工程
交底日期
2010年5月3日
交底内容
砖砌体工程
文字说明或附图：
项
序
检查项目
允许偏差或允许值
一般项目

组砌方法
第5.3.1条

水平灰缝厚度
8～12mm

基础顶面、楼面标高
±15mm
4
表面平整度
清水：5mm 混水：8mm
5
门窗洞口高、宽
±5mm
6
外墙上下窗口偏移
20mm
7
水平灰缝平面度
清水：7mm 混水：10mm
8
清水墙游丁走缝
20mm
续表
三、工艺流程
作业准备→砖浇水→砂浆搅拌→砌砖墙→验收
四、操作工艺
(一) 砖浇水
砌体用砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1.5cm为宜，含水率为10%～15%，常温施工不得用干砖上墙；雨期不得使用含水率达饱和状态的砖砌墙；冬期拎不得浇水，可适当增大砂浆稠度。
(二) 砂浆搅拌
砂浆配合比采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内，机械搅拌时，搅拌时间不得少于2min；加入粉煤灰或外加剂，搅拌不少于3min；掺用有机塑化剂的砂浆搅拌3～5min。
(三) 砌砖墙
1、 组砌方法：砌体一般采用一顺一丁砌法。砖柱不得采用先砌四周后填心的包心砌法。
2、 排砖撂底：一般外墙第一层砖撂底时，两山墙排丁砖，前后檐纵墙排条砖。根据弹好的门窗口位置线及构造柱的尺寸，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口的位置左右移动。若留破活，七分头或丁砖排在窗口中间、附墙垛或其他不明显的部位。移动门窗口位置时，应注意暖卫立管及门窗开启时不受影响。另外，在排砖时还要考虑在门窗口上边的砖墙合拢时也不出现破活。所以排砖时必须全盘考虑。前后檐墙排第一皮砖时，要考虑甩窗日后砌条砖，窗角上必须是七分头才是好活。
3、 选砖：外墙砖要棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致。敲击时声音响亮、焙烧过火变色、变形的砖可用在基础或不影响外观的内墙上。
4、 盘角：砌砖前应先盘好角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。如有偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平缝均匀一致。大角
接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
砌体工程
交底日期
2010年5月3日
交底内容
砖砌体工程
文字说明或附图：
盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。
5、 挂线：砌筑37墙必须挂双线，如果长墙几个人共使用一根通线，中间应设几个支点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌24墙时，可采用挂外手单线(视砖外观质量要求情况，如果质量好要求高也可挂双线，提高砌砖质量。)可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。
6、 砌砖：砌砖采用一铲灰、一块砖、一挤揉的“三一”砌砖法。砌砖时砖要放平。里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”，砌筑砂浆要随搅拌随使用，一般水泥砂浆必须在3h内使完，混合砂浆必须在4h内用完。
7、 留搓：砖混结构施工缝一般留在构造柱处。一般情况下，砖墙上不留直搓。如果不能留斜搓时，可留直磋，但必须砌成凸磋，并应加设拉结筋。拉结筋的数量为每120mm墙厚设一根ф6的钢筋，间距沿墙高不得超过500mm。其埋入长度从墙的留磋处算起，一般每边均不小于500mm，末端加90°弯钩。
8、 预埋木砖和墙体拉结筋：木砖预埋时应小头在外，大头在内，数量按洞口高度决定。洞口高在1.2m以内，每边放2块；高1.2～2m，每边放3块；高2～3m，每边放4块，预埋木砖的部位一般在洞日上边或下边四皮砖，中间均匀分布。木砖要提前做好防腐处理，防腐材料一般用沥青油。预埋木砖的另一种方法：按照砖的大小尺寸制作砂浆块，制作时将木砖预埋好，达到强度后，按部位要求砌在洞口。墙体拉结筋的位置、规格、数量、间距均按设计及施工规范要求留置，不得错放、漏放。
9、 安装过梁、梁垫：安装过梁、梁垫时，其标高、位置及型号必须准确，坐灰饱满。如坐灰厚度超过2cm时，要用豆石混凝土铺垫，边梁安装时，两端支座长度必须一致。
10、 构造柱做法：在构造柱连接处必须砌成马牙磋。每一个马牙搓高度方向为五皮砖，并且是先退后进。拉结筋按设计要求放置，设计无要求按构造要求放置。
11、 每层承重墙最上一皮砖，在梁或梁垫下面。挑檐应是整砖丁砌层。
五、 成品保护
1、 墙体拉结筋，抗震构造柱钢筋，及各种预埋件、暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。
2、 砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。
3、 搭设脚手架或操作平台时，要认真操作，防止碰撞刚砌好的砖墙。尚未安装楼板或面层板的墙和柱，当可能遇到大风时，应采取临时支撑等措施，保证施工中墙体的稳定性。
六、应注意的质量问题
1、舌头灰未刮尽，半头砖集中使用造成通缝；一砖墙非挂线面；砖墙错层造成螺丝墙。半头砖要分散在较大的墙体上，首层或楼层的第一皮砖要查对皮数杆的标高及层高，防止到顶砌成螺丝墙。
2、构造柱砌筑不符合要求；构造柱砖墙应砌成大马牙搓，设置好拉结筋从柱脚开始两侧都必须是先退后进。

接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
钢筋工程
交底日期
2010年4月10日
交底内容
钢筋加工与安装
文字说明或附图：
一、施工准备
（一）作业条件
7、 核对钢筋品种、级别、规格、形状、尺寸、数量、位置是否与设计图纸及加工配料单相同。
8、 弹好标高水平线及构造柱的外皮线。
9、 构造柱钢筋绑扎前，柱板施工缝己处理完毕，柱筋调整完毕并办理完隐检手续。
(二) 材质要求
1、 钢筋：应有产品合格证、出厂检测报告和进场复验报告。钢筋应无老锈及油污。
2、 绑丝：可采用20～22#铁丝或火烧丝(根据钢筋的规格确定)。
3、 控制混凝土保护层用的塑料卡子、塑料垫块应有足够的承载强度，塑料垫块的规格尺寸根据钢筋的直径和设计的钢筋混凝土保护层厚度确定(或现场预制水泥砂浆保护层垫块)。
(三) 施工机具
钢筋弯曲机、卷扬机、钢筋切断机、钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷、粉笔、尺子等。
二、 工艺流程
（一）构造柱钢筋绑扎
加工构造柱钢筋→施工缝混凝土表面凿毛、修整底层伸出的构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位钢筋
（二）圈梁钢筋绑扎
画钢筋位置线à放箍筋à穿圈粱受力筋à绑扎箍筋
（三）板钢筋绑扎：
清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋
（四） 楼梯钢筋绑扎
划位置线→绑主筋→绑分布筋→绑踏步筋
三、 操作工艺
（一）构造柱钢筋绑扎
1、 制作构造柱钢筋骨架
（1） 先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
（2） 根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。为防止骨架变形，宜采用反十字扣或缠扣绑扎。箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。为防止骨架在运输中变形，构造柱对角钢筋之间用弯起筋绑扎固定。
（3） 穿另外二根受力钢筋，并与箍筋绑扎牢固。箍筋端头弯钩角度为135°，其弯钩的弯曲宜径应大于受力钢筋的直径，且不小于箍筋直径的2.5倍；箍筋平直段长度不应小于箍筋直径的10倍。
（4） 在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋；无设计要求时加密范围一般在圈梁向上、向下500mm范围，箍筋问距为100mm(柱脚加密区箍筋待柱骨架立起搭接后再绑扎)。2、修整底层伸出的构造柱搭接筋。根据已放好的构造柱位置线，检查搭接筋位置及搭接长度
接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
钢筋工程
交底日期
2010年4月10日
交底内容
钢筋加工与安装
文字说明或附图：
是否符合设计和抗震规范的要求。底层构造柱竖筋与基础圈梁锚固要求：有设计要求时，应按设计要求进行施工；无设计要求时，无基础圈梁时，埋设在垫层或基础混凝土座内
如图2-7（1）所示。当墙体附有管沟时，构造柱埋设深度应大于沟深(图2-7(2))。

3、 安装构造柱钢筋骨架。先在搭接处的钢筋套上箍筋，注意箍筋应交错布置。然后再将预制构造柱钢筋骨架立起来，对正伸出的搭按筋，对好标高线，在竖筋搭接部位各绑3个扣，两端中间各一扣。骨架调整后，可以顺序从根部加密区箍筋开始往上绑扎。绑扎搭接部位钢筋，如图2-8所示。
接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
钢筋工程
交底日期
20010年4月10日
交底内容
钢筋加工与安装
文字说明或附图：
（5） 构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。
（6） 在砌砖墙大马牙搓时，沿墙高每50cm埋设两根φ6.5水平拉结筋，与构造柱钢筋绑扎连接。
（7） 砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。
（二）圈梁钢筋的绑扎
2、 一般采用预制圈梁钢筋骨架，然后按编号吊装就位进行组装后支模板。也可现场绑扎，后支模板。一般采用硬架支模方法。如在模内绑扎时，按设计图纸要求问距，在模板侧帮画箍筋位置线。放箍筋后穿受力钢筋。箍筋搭接处应沿受力钢筋互相错开。
3、 圈梁与构造柱钢筋交叉处，圈梁钢筋放在构造柱受力钢筋内侧。圈梁钢筋在构造柱部位搭接时，其搭接倍数或锚入柱内长度要符合设计要求。
4、 圈梁钢筋的搭接长度要符合设计及《混凝±结构工程施工质量验收规范》(GB50204)附录B中对纵向受力钢筋搭接长度的有关要求，如表2-12。
表2-12 纵向受拉钢筋的最小搭接长度表
钢筋类型
混凝土强度等级
C15
C20～C25
C30～C35
≥C40
光圆钢筋
HPB235级
45d
35d
30d
25d
带肋钢筋
HRB335级
55d
45d
35d
30d
HRB400级、RRB400级
—
55d
40d
35d
注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。

5、 圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固长度，均要符合设计要求。
6、 楼梯间、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断时，应搭接补强，构造方法应符合设计要求，标高不同的高低圈梁钢筋，应按设计要求搭接或连接。
（1） 圈梁钢筋绑扎后，应加钢筋保护层垫块，以控制受力钢筋的保护层。
（2） 钢筋下料应严格按照《建筑物抗震构造详图》(砖混结构楼房)G329-3～6图集要求设置；拐角处及丁字墙处附加筋应严格按要求设置。
（三） 板钢筋绑扎：
1、清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。
2、 按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。
3、 在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。
4、 绑扎板筋时一般用顺扣（图4-24）或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎）。如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。
5、在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，如设计无要求时，板的保护层厚度应为15mm，钢筋搭接长度与搭接位置的要求与前面所述梁相同。

接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
钢筋工程
交底日期
2010年4月10日
交底内容
钢筋加工与安装
文字说明或附图：
（四）楼梯钢筋绑扎：
1、在楼梯底板上划主筋和分布筋的位置线。
2、根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁后绑板筋。板筋要锚固到梁内。
3、 底板筋绑完，待踏步模板吊绑支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合施工规范的规定。
四、成品保护
1、 构造拄、圈梁钢筋如采用预制骨架时，应在指定地点垫平，码放整齐。
2、 往楼层上吊运钢筋存放时，应清理好存放地点，以免变形。
3、 不得踩踏已绑好的钢筋，绑圈梁钢筋时不得将梁底砖碰松动。
五、应注意的质量问题
1、 钢筋变形：钢筋骨架绑扎时应注意绑扣方法，柱筋采用缠扣法，梁筋采用套扣法。
2、 箍筋间距不符合要求：多为放置砖墙拉结筋时碰动所致。应在砌完后合模前修整一次。
3、 楼板端头钢筋连接不当应在楼板吊装前将板端外露预应力筋弯成45°，吊装就位后加通长钢筋绑扎。同时要注意在安装楼板过程中，不得将板端外露预应力筋折断。
4、 阳台处钢筋压扁：阳台下的圈梁为“L”形箍筋，吊装阳台时必须注意保护，如碰坏，应将阳台吊起，修整钢筋后，重新使阳台就位。
5、构造柱伸出钢筋位移：在将构造柱伸出筋与圈梁钢筋绑牢的同时，还要在伸出筋处绑一根定位箍筋，浇筑混凝土后，应立即修整。

接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
混凝土工程
交底日期
2010年4月5日
交底内容
混凝土浇筑
文字说明或附图：

一、 施工准备
(一) 作业条件
1、 浇筑混凝土层段的模板、钢筋、顶埋件及管线等全部安装完毕，经检查符合设计要求，并办完隐、预检手续。
2、 浇筑混凝土用的架子及马道已支搭完毕.并经检查合格。
3、 水泥、砂、石及外加剂等经检查符合有关标准要求，试验室已下达混凝土配合比通知单。
4、 磅秤(或自动上料系统)经检查核定计量准确，振捣器(棒)经检验试运转合格。
5、 工长根据施工方案对操作班组已进行全面施工技术培训，混凝土浇筑申请书已被批准。
(二) 材质要求
1、 水泥：水泥品种、强度等级应根据设计要求确定。质量符合国家现行水泥标准。工期紧时可做水泥快测。
2、 砂、石子：根据结构尺寸、钢筋密度、混凝土施工工艺、混凝土强度等级的要求确定石子粒径、砂子细度。砂、石质量符合国家现行标准。
3、 水：自来水或不含有害物质的洁净水。
4、 外加剂：根据施工组织设计要求，确定是否采用外加剂。外加剂须经试验合格后，方可在工程上使用。
5、 掺合料：根据施工组织设计要求，确定是否采用掺合料。质量符合国家现行标准。
6、 隔离剂：水质隔离剂。
(三) 施工机具
混凝土搅拌机、磅秤(或自动上料系统)、双轮手推车、小翻斗车、尖锹、平锹、混凝±吊斗、插入式振捣器、木抹子、铁插尺、胶皮水管、铁板、串桶、塔式起重机、混凝土标尺杆、砂浆称量器等。
二、 质量要求
（一）混凝土施工
质量要求符合《混凝±结构工程施工质量验收规范》(DB23/716-2003)的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
混凝土强度等级及试件的取样和留置
第7.4.1条
2
混凝土抗渗及试件取样和留置
第7.4.2条
3
原材料每盘称量的偏差
第7.4.3条
4
初凝时间控制
第7.4.4条
一般项目
1
施工缝的位置和处理
第7.4.5条
2
后浇带的位置和浇筑
第7.4.6条
3
混凝土养护
第7.4.7条

接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
混凝土工程
交底日期
2010年4月5日
交底内容
混凝土浇筑
文字说明或附图：

（二）现浇结构外观及尺寸
质量要求符合《混凝土结构工程施工质量验收规范》(DB23/716-2003)的规定
项
序
检查项目
允许偏差或允许值
主控项目
1
外观质量
第8.2.1条
2
过大尺寸偏差处理及验收
第8.3.1条
一般项目
1
外观质量缺陷
第8.2.2条
2
基础
15mm
独立基础
10mm
墙、柱、梁
8mm
剪力墙
5mm
3
垂直度
层高
≤5m
8mm
＞5m
10mm
全高（H）
H/1000且≤30mm
4
标高
层高（H）
±10mm
全高
±30mm
5
截面尺寸
+8mm,-5mm
6
电梯井
井筒长、宽对定位中心线
+25mm,0mm
井筒全高（H）垂直度
H/1000且≤30mm
7
表面平整度
8mm
8
预埋件
10mm
预埋螺栓
5mm
预埋管
5mm
9
预留洞中心线位置
15mm
三、 工艺流程
作业准备→混凝土搅拌→混凝土运输→柱、梁、极、剪力墙、楼梯混凝土浇筑与撮捣→养护
四、 操作工艺
(一) 作业准备
1、 浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢筋的保护层垫块是否垫好，钢筋的保护层垫块是否符合规范要求。
2、 如使用木模板时应浇水使模板湿润。柱子模板的扫除口应在清除杂物及积水后再封闭。
3、 施工缝的松散混凝土及混凝土软弱层已剔掉清净，露出石子，并浇水湿润，无明水。
4、 梁、柱钢筋的钢筋定距框已安装完毕，并经过隐、预检。
5、自拌混凝土，应在开盘前1h左右，测定砂石含水率.调整施工配合比。
接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
混凝土工程
交底日期
2010年4月5日
交底内容
混凝土浇筑
文字说明或附图：
(二) 混凝土现场搅拌工艺
1、 每次浇筑混凝土前1.5h左右，由施工现场专业工长填写申报“混凝土浇灌申请书”，由建设(监理)单位和技术负责人或质量检查人员批准，每一台都应填写。
2、 试验员依据“混凝土浇灌申请书”填写有关资料。根据砂石含水率，调整混凝土配合比中的材料用量，换算每盘的材料用量，写配合比板，经施工技术负责人校核后，挂在搅拌机旁醒目处。定磅秤或电子秤及水继电器。
3、 材料用量、投放：水泥、掺合料、水、外加剂的计量误差为±2%，粗、细骨料的计量误差为±3%。投料顺序为：石子→水泥、外加剂粉剂→掺合料→砂子→水→外加剂液剂。
4、 搅拌时间：为使混凝土搅拌均匀，自全部拌合料装入搅拌筒中起到混凝土开始卸料止，混凝土搅拌的最短时间：
强制式搅拌机：不掺外加剂时，不少于9Os；掺外加剂时，不少于120s。
自落式搅拌机：在强制式搅拌机搅拌时间的基础上增加30s。
5、 用于承重结构及抗渗防水工程使用的混凝土，采用预拌混凝土的，开盘鉴定是指第一次使用的配合比，在混凝土出厂前由混凝土供应单位自行组织有关人员进行开盘鉴定。现场搅拌的混凝土由施工单位组织建设(监理)单位、搅拌机组、混凝土试配单位进行开盘鉴定工作。共同认定试验室签发的混凝土配合比确定的组成材料是否与现场施工所用材料相符，以及混凝土拌合物性能是否满足设计要求和施工需要。如果混凝土和易性不好，可以在维持水灰比不变的前提下，适当调整砂率、水及水泥量，至和易性良好为止。
(三) 混凝土运输
混凝土自搅拌机卸出后，应及时运输到浇筑地点。在运输过程中，要防止混凝土离析、水泥浆流失。如混凝土运到浇筑地点有离析现象时，必须在浇筑前进行二次拌合。
混凝土从搅拌机中卸出后到浇筑完毕的延续时间，不宜超过表2-14的规定。
表2-14 混凝土从搅拌机卸出至浇筑完毕的时间（min）
混凝土强度等级
气温（℃）
≤25
＞25
≤C30
＞C30
120
90
90
60
注：掺用外加剂或采用快硬水泥拌制混凝土时，应按试验确定。
泵送混凝土时必须保证混凝土泵连续工作，如果发生故障，停歇时间超过45min或混凝土出现离析现象，应立即用压力水或其他方法冲洗管内残留的混凝土。用水冲出的混凝土严禁用在永久建筑结构上。
(四) 混凝土浇筑与振捣的一般要求
1、凝土自吊斗口下落的自由倾落高度不得超过2m，浇筑高度如超过2m时必须采取措施，用串桶或溜管等。筑混凝土时应分段分层连续进行，浇筑层高度应根据混凝土供应能力，一次浇筑方量、混凝土
初凝时间、结构特点、钢筋疏密综合考虑决定，一般为振捣器作用部分长度的1.25倍。
接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
混凝土工程
交底日期
2010年4月5日
交底内容
混凝土浇筑
文字说明或附图：
1、 使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.25倍(一般为300～400mm)。振捣上一层时应插入下层5～10cm，以使两层混凝土结合牢固。振捣时，振捣棒不得触及钢筋和模板。表面振动器(或称平板振动器)的移动间距，应保证振动器的平板覆盖已振实部分的边缘。
2、 浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短，并应在前层棍凝土初凝之前，将次层混凝土浇筑完毕。间歇的最长时间应按所用水泥品种、气温及混凝土凝结条件确定，一般超过2h应按施工缝处理(当混凝土的凝结时间小于2h时，则应当执行混凝土的初凝时间)。
3、 浇筑混凝土时应经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况，发现问题应立即处理，并应在已浇筑的混凝土初凝前修正完好。
(五) 柱的混凝土浇筑
1、 柱浇筑前底部应先填5～10cm厚与混凝土配合比相同的减石子砂浆，柱混凝土应分层浇筑振捣，使用插入式振捣器时每层厚度不大于50cm，振捣棒不得触动钢筋和预埋件。
2、 柱高在2m之内可在柱顶直接下灰浇筑，超过2m时，应采取措施(用串桶)或在模板侧面开洞口安装斜溜槽分段浇筑。每段高度不得超过2m，每段混凝土浇筑后将洞模板封闭严实，并用箍箍牢。
3、 柱子混凝土的分层厚度应当经过计算确定，并且应当计算每层混凝土的浇筑量，用专制料斗容器称量，保证混凝土的分层准确，并用混凝土标尺杆计量每层混凝土的浇筑高度，混凝土振捣人员必须配备充足的照明设备，保证振捣人员能够看清混凝土的振捣情况。
4、 柱子混凝土应一次浇筑完毕，如需留施工缝时应留在主梁下面。无粱楼板应留在柱帽下面。在与梁板整体浇筑时，应在柱浇筑完毕后停歇l～1.5h，使其初步沉实，再继续浇筑。
5、 浇筑完后，应及时将伸出的搭接钢筋整理到位。
(六) 梁、板混凝土浇筑
1、 梁、板应同时浇筑，浇筑方法应由一端开始用“赶浆法”，即先浇筑梁，根据梁高分层浇筑成阶梯形，当达到板底位置时再与板的混凝土一起浇筑，随着阶梯形不断延伸，梁板混凝土浇筑连续向前进行。
2、 和板连成整体高度大于lm的梁，允许单独浇筑，其施工缝应留在板底以下2～3mm处。浇捣时，浇筑与振捣必须紧密配合，第一层下料慢些，梁底充分振实后再下第二层料，用“赶浆法”保持水泥浆沿梁底包裹石子向前推进，每层均应振实后再下料，梁底及梁侧部位要注意振实，振捣时不得触动钢筋及预埋件。
3、 梁柱节点钢筋较密时，此处宜用小粒径石子同强度等级的混凝土浇筑，并用小直径振捣棒振捣。
4、 浇筑板混凝土的虚铺厚度应略大于板厚，用平板振捣器垂直浇筑方向来回振捣，厚板可用插入式振捣器顺浇筑方向拖拉振捣，并用铁插尺检查混凝土厚度，振捣完毕后用长木抹子抹平。施工缝处或有预埋件及插筋处用木抹子找平。浇筑板混凝土时不允许用振捣棒铺摊混凝土。
施工缝位置：宜沿次梁方向浇筑楼板，施工缝应留置在次梁跨度的中间1/3范围内。施工缝的表面应与梁轴线或板面垂直，不得留斜搓。施工缝宜用木板或钢丝网挡牢。
接受人： 交底人：

技术、质量交底记录
工程名称
大庆市体校迁建工程——科研楼
编 号

交底项目
混凝土工程
交底日期
20010年4月5日
交底内容
