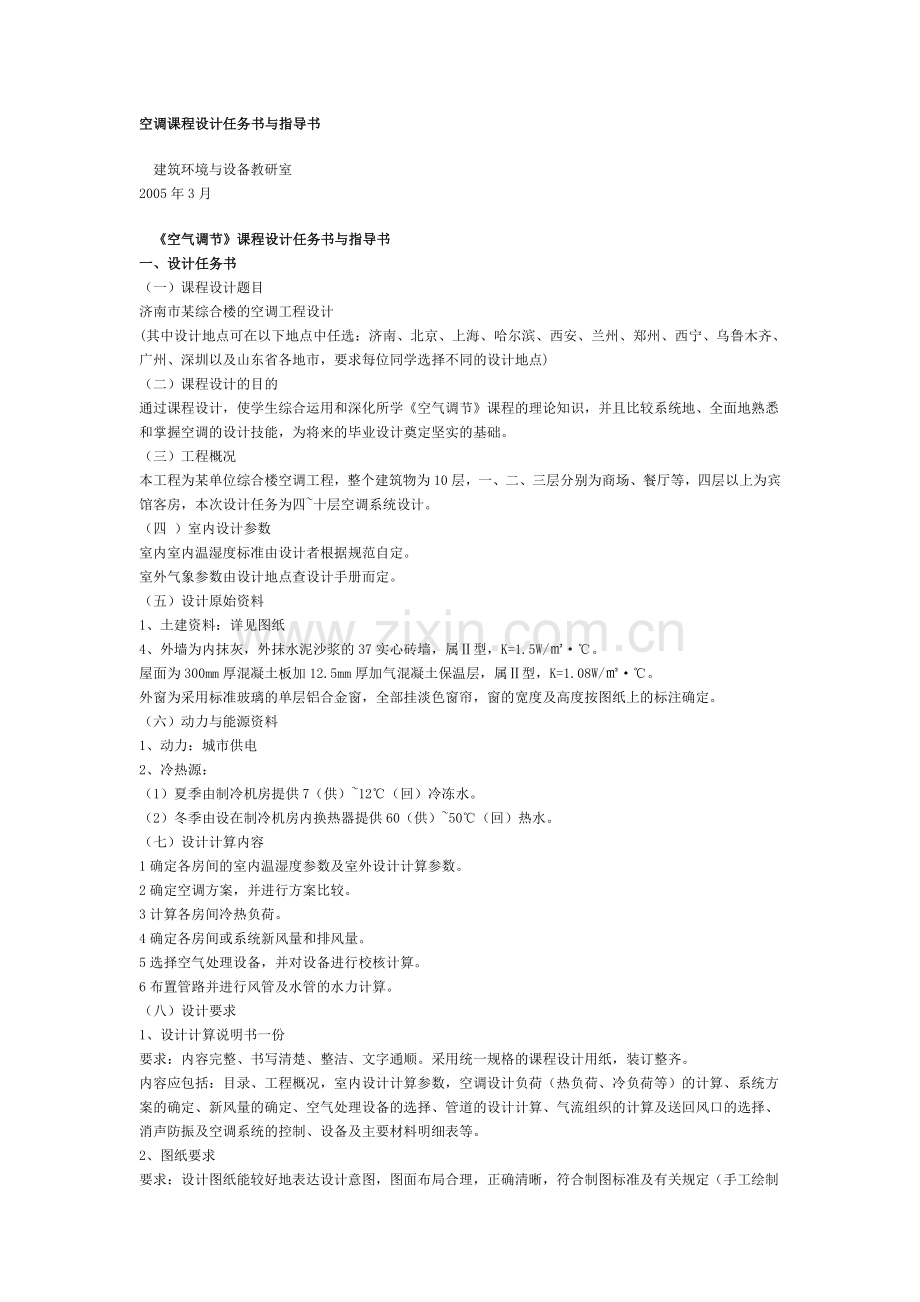

综合楼空调工程课程设计任务书与指导书.doc

空调课程设计任务书与指导书
 建筑环境与设备教研室
2005年3月
 《空气调节》课程设计任务书与指导书
一、设计任务书
（一）课程设计题目
济南市某综合楼的空调工程设计
(其中设计地点可在以下地点中任选：济南、北京、上海、哈尔滨、西安、兰州、郑州、西宁、乌鲁木齐、广州、深圳以及山东省各地市，要求每位同学选择不同的设计地点)
（二）课程设计的目的
通过课程设计，使学生综合运用和深化所学《空气调节》课程的理论知识，并且比较系统地、全面地熟悉和掌握空调的设计技能，为将来的毕业设计奠定坚实的基础。
（三）工程概况
本工程为某单位综合楼空调工程，整个建筑物为10层，一、二、三层分别为商场、餐厅等，四层以上为宾馆客房，本次设计任务为四~十层空调系统设计。
（四 ）室内设计参数
室内室内温湿度标准由设计者根据规范自定。
室外气象参数由设计地点查设计手册而定。
（五）设计原始资料
1、土建资料：详见图纸
4、外墙为内抹灰，外抹水泥沙浆的37实心砖墙，属Ⅱ型，K=1.5W/㎡·℃。
屋面为300mm厚混凝土板加12.5mm厚加气混凝土保温层，属Ⅱ型，K=1.08W/㎡·℃。
外窗为采用标准玻璃的单层铝合金窗，全部挂淡色窗帘，窗的宽度及高度按图纸上的标注确定。
（六）动力与能源资料
1、动力：城市供电
2、冷热源：
（1）夏季由制冷机房提供7（供）~12℃（回）冷冻水。
（2）冬季由设在制冷机房内换热器提供60（供）~50℃（回）热水。
（七）设计计算内容
1确定各房间的室内温湿度参数及室外设计计算参数。
2确定空调方案，并进行方案比较。
3计算各房间冷热负荷。
4确定各房间或系统新风量和排风量。
5选择空气处理设备，并对设备进行校核计算。
6布置管路并进行风管及水管的水力计算。
（八）设计要求
1、设计计算说明书一份
要求：内容完整、书写清楚、整洁、文字通顺。采用统一规格的课程设计用纸，装订整齐。
内容应包括：目录、工程概况，室内设计计算参数，空调设计负荷（热负荷、冷负荷等）的计算、系统方案的确定、新风量的确定、空气处理设备的选择、管道的设计计算、气流组织的计算及送回风口的选择、消声防振及空调系统的控制、设备及主要材料明细表等。
2、图纸要求
要求：设计图纸能较好地表达设计意图，图面布局合理，正确清晰，符合制图标准及有关规定（手工绘制
或计算机绘图均可），用工程字注文。应包括：
（1）首页（设计施工说明、主要设备及材料明细表等）；
（2）四层空调水平面图（1#图一张）
（3）四层空调风平面图（1#图一张）
（4）风机盘管安装详图（2#图一张）
（九）参考资料
1、空气调节
2、实用供热空调设计手册
3、产品说明书一套
4、采暖通风与空气调节设计规范
5、采暖通风与空气调节制图规范
6、《空调负荷实用计算法》
7、《旅馆建筑空调设计》，何青、何耀东编著等
8、《简明空调设计手册》，赵荣义主编
9、《民用建筑暖通空调设计技术措施》，顾兴蓥主编，第二版
二、设计指导书
1. 确定各房间的室内温湿度参数及室外设计计算参数
具体可查阅相关规范和手册
1. 空调房间冷、热、湿负荷的计算
1、夏季冷负荷的计算
夏季冷负荷计算采用冷负荷系数法，计算各房间的逐时负荷
2、冬季热负荷的计算
冬季热负荷的计算采用采暖热负荷的计算方法，但冬季室外设计计算温度应采用冬季空调室外计算温度。
3、湿负荷计算
对于舒适性空调，空调房间内湿负荷主要是室内人员形成的，具体应根据空气调节教材讲述的方法计算。
（三）系统方案的确定
通过几个方案的比较，确定设计方案。方案比较应根据建筑物用途、空调系统要求、系统投资和运行费用等方面进行分析。
对于风机盘管空调系统的设计，应包括下列内容：
1、空调房间采用的新风补给方式；
2、确定空调房间供给风机盘管机组的水系统；
3、考虑冷源和热源的类型；
4、根据建筑用途和形式考虑机组类型；
5、考虑控制方案。
（四）设计计算内容
1. 空气处理方案确定；
2. 计算房间新风量和排风量；
3. 风机盘管的选择；
4. 新风机组的选择；
5. 室内气流分布校核计算；

6. 风系统水力计算；
7. 水系统水力计算；
8. 管材保温、消声、防振、运行调节方案等确定。
（五）图纸要求：图纸不应少于3张。
暖通空调工程施工图一般是由设计说明、平面图、系统图、详图和设备及材料明细表等组成。
1、设计说明：
设计图纸上用图或符号表达不清楚的问题，需要用文字加以说明，一般采用设计说明表达。在设计说明中应明确说明以下问题：
（1）材质选择、管道防腐、保温措施、连接方式等；
（2）可写出部分有关主要参数；
（3）有关穿墙、穿基础、穿楼板、伸缩缝的要求（重要部分亦可用详图表示）；
此外，还应说明需要参看的有关专业的施工图号或采用标准图号，设计上对施工图的特殊要求以及其他不易用图表达清楚的问题。
2、平面图：
平面图是暖通空调工程施工图的主要组成部分。平面图所表达的内容包括：空调设备、管道与建筑物的关系及相关尺寸、管径、坡度、坡向和出入户的情况。此外，在平面图上还要绘制建筑物的轮廓线，墙、柱的轴线，门、窗洞口及其尺寸线等。
3、系统图：
系统图是暖通空调工程系统的轴测投影图，又称透视图。
系统图中管道走向应与平面图吻合。图上应标明管径、坡度、坡向、空调设备及附件的图例、编号、主要阀件、仪表、仪器、自动装置符号等。
详图的线型与其他图纸应相吻合，需施工中加工的尺寸，在详图中要标注的更细致且符合制图标准。
4、设备及材料明细表
表中应包括：编号、名称、型号规格、单位、数量、重量及附注等项目。施工图中涉及的设备、阀门、仪表等均列入表中，以便施工备料。不影响工程质量的零星材料，可不列入表中，由施工单位自行决定。
对设备生产厂家有明确要求时，要把生产厂家的名字写在附注里，以便施工单位按指定厂家定货。
三、设计进度安排（共2周）
第一周
第一天：布置任务、借阅相关设计资料。
第二天：查阅相关规范，确定室内外设计计算参数，对各个空调房间进行负荷计算
第三天：确定系统方案、计算空调系统新风量、排风量
第四天：选择风机盘管及其他设备
第五天：选择风机盘管及其他设备，进行风系统和水系统草图的绘制。
第二周：
周一：例会，对上周所进行的工作进行总结，每人都要汇报各自的设计进度，重点讲述存在问题，并对本周工作进行安排。
周二~四：绘图及水系统水力计算。
周五：完成设计计算书，下午设计答辩并交图。
