某框架剪力墙结构工程土方开挖施工方案.doc

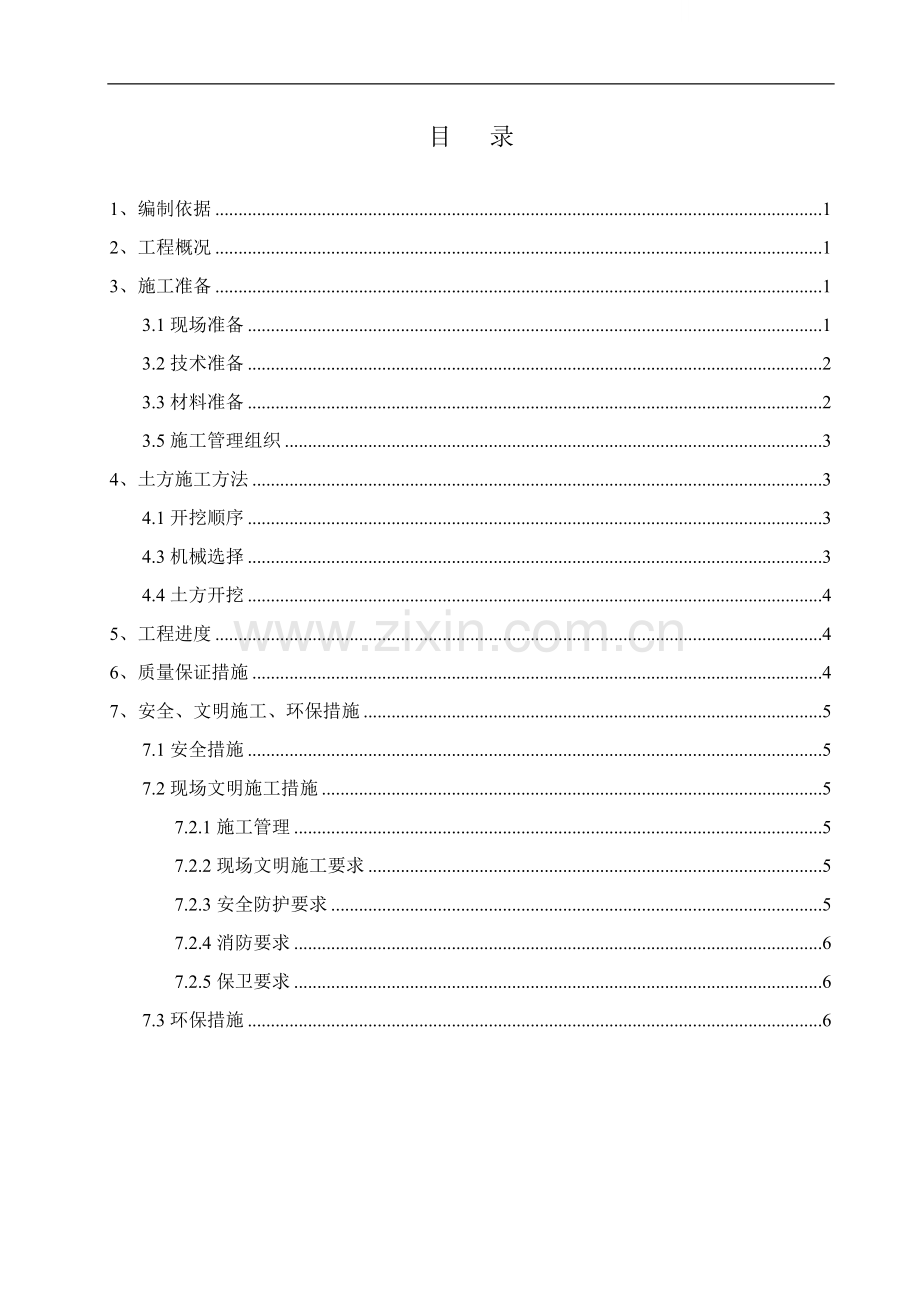

目 录1、编制依据12、工程概况13、施工准备13.1现场准备13.2技术准备23.3材料准备23.5施工管理组织34、土方施工方法34.1开挖顺序34.3机械选择34.4土方开挖45、工程进度46、质量保证措施47、安全、文明施工、环保措施57.1安全措施57.2现场文明施工措施57.2.1施工管理57.2.2现场文明施工要求57.2.3安全防护要求57.2.4消防要求67.2.5保卫要求67.3环保措施6土方开挖施工方案1、编制依据序号编制依据编号1XXXXXXXXXXX项目施工图纸2XXXXXXXXXXX项目施工组织设计3XXXXXXXXXXX项目岩土工程勘察报告KC2006E2754XXXXXXXXXXX项目建设工程规化定位测量技术报告5地基与基础工程施工规范及规程GB50202-20026建筑工程施工安全技术规程GB50330-20027环境管理体系规范及使用指南GB/T24001-20042、工程概况序号项目内容1工程名称XXXXXXXXXXX项目工程2建筑面积45000M23结构形式框架剪力墙结构（基础形式为有梁板式片筏基础）4层数地下一层，地上五层5轴线位置6开挖深度7持力层8地下水埋深9冻土深度3、施工准备3.1现场准备3.1.1做好现场三通一平，做好安全防护工作。3.1.2规划现场平面布置，保证重型载重车的安全出入。3.1.3安装夜间施工照明灯，在现场设集中照明灯架不少于2组，或活动碘钨灯架8个，以保证夜间挖土照明的需要。3.1.4准备拍土架子，拍土工人，设专人打扫出口及运土车轮胎。3.1.5处理好挖土期间的扰民问题。3.1.6提前办理城建、市容、环卫、交通等有关手续，保证顺利施工。3.1.7作业人员要经过培训，掌握施工技术要点和基本技能，重要工序由熟练作业人员承担。3.1.8施工用电：施工单位根据需要设置分控配电箱6个。3.1.9施工用水：现场水源设置要满足消防要求。施工用水对水压有要求，基坑周围应设多个供水点，供水半径小于50m。3.1.10临时设施：根据场现情况布置所必需的临建，以满足施工。3.2技术准备3.2.1根据施工图纸和方案放出开挖线、降水井位置线。3.2.2根据天津市测绘院测绘一院的红线桩及测绘部门测出的轴线桩，结合总平面图和基础平面图，放出外围线、边线，再放出基础外围线及放坡线，经监理单位、建设单位和规划部门验线、复核，并保护好桩位，同时把桩位引至固定建筑物墙上。3.2.3根据天津市测绘院给出的工程水准测量成果，引测到周围固定建筑物外墙及现场周围并进行闭合测试，确定好0.00位置，便于土方开挖时控制挖土标高。3.2.4了解、掌握、处理好施工区域内各种地上、地下影响挖土、降水、护坡工作正常、连续进行的障碍，如管线、地下构筑物等。3.2.5组织现场施工技术人员掌握施工方案，明确质量标准、工艺流程和安全要求。编制工序作业指导书，并做好技术交底。3.3材料准备3.3.1根据工程和工期的需要降水、护坡的材料提前进场。3.3.2各种机械设备案进度情况进场。3.3.3布置原料堆放场地，加工场地，组织工程用料。3.3.4安装及调试机械设备。3.3.5按所需材料规格和要求及时提出材料计划，并确定材料来源、组织材料进场。3.4施工机械设备准备根据工程的进度要求配置施工机械设备具体机械设备见下表：施工机械设备配备表 表3.4分项工程名称机械名称型号单位数量进场日期备注土方开挖液压挖掘机EX-300台206.10重型运输车20T台2006.10加油车台106.10破碎机台106.10小推车辆1006.103.5施工管理组织 施工管理组织机构图 表3.5 4、土方施工方法4.1开挖顺序从中间用两台挖掘机分别向东西两端施工，见下图4.2放坡系数4.2.1根据天津市地质工程勘察院提供的XXXXXXXXXXX项目岩土工程勘察报告，基础持力层为粉质粘土层，地基承载力标准值为190kpa。4.2.2自然地面向下2.5米左右为杂层土，以下为砂质粉土。4.2.3经勘察报告本场地浅层地下水属潜水类型，地下水的补给以大气降水入渗为主，排泄以蒸发为主。本场地地下水稳定水位埋深在1.11.3米，相应水位标高在2.0米左右。地下水PH值为7.327.54，地下水对混凝土和混凝土结构中的钢筋不具腐蚀性。4.2.4根据现场地理位置、土质情况及地下水情况，东侧采用钢板桩（护坡和止水），东侧、南侧采用水泥止水帷幕桩（止水），南侧、西侧和北侧采用系数10.75放坡。4.3机械选择根据场地情况：本工程采用2台反铲W-100挖掘机，另外现场备用一台，配备20辆斯太尔运输运送土方。4.4土方开挖本工程土方开挖采用人工和反铲挖土机配合自卸汽车分层开挖，土方开挖时满足如下要求：4.3.1. 土方开挖由北向南方向平行施工，土方二层开挖：第一层挖至-2米，第二层挖至基底，首层土采用人工配合机械开挖，以保护地面下的各种管线的安全。4.3.2.第一层以下土层采用机械挖土，开挖时边坡预留20cm厚的保护土层，保护土层由人工修整，为了保证开挖深度符合设计要求，防止超挖，测量放线人员要随时配合放线抄平工作；挖至接近槽底标高时，槽底预留100mm厚度原状土，由人工进行清槽。4.3.3.土方开挖过程中，对于土层中的水，可采用简单的疏排措施进行处理。其方法为，排水沟，将水引到基坑中预先挖好的集水坑中，然后用水泵将集水抽出，排到市政排水管线中。4.3.4为保证夜间正常施工，夜间应有照明设备，同时安排专人负责交通疏导、调度指挥工作。测量员每日挖土前用白灰放出开挖线，保证作业面宽度与标高。4.3.5.由于场地小，土方开挖只能设内马道，马道设在基槽东西两侧，要避开降水井位置。4.3.6土方开挖由专业测量放线工配合机械挖土的测量工作，控制边坡的坡度和挖土标高，挖到基槽底标高时，水平仪架到槽底测量，并用300mm高12钢筋800mm订好挖制标高。5、工程进度本工程土方开挖采用2台挖掘机，20辆运输车每天计划开挖土方4000立方米左右，需21天。自十月二十日开始，计划十一月十日结束。6、质量保证措施6.1、基坑底标高+20cm不得扰动，基坑边线25cm范围内，边坡不得挖亏。6.2、开工前向全体职工进行安全技术交底，针对本工程的特点制定相应技术安全措施，并加以贯彻落实。6.3、各类机械、各工种遵守各自的安全操作规程，注意相互配合，保证施工的安全，保持安全的作业距离。6.4、土方开挖时，要对定位引线桩、轴线桩、水准点及变形观测点等做好保护，以防碰撞。7、安全、文明施工、环保措施7.1安全措施7.1.1对施工用水、泥浆不准乱排乱放，加强管理。7.1.2过路电缆、水管应埋入地下或架空。7.1.3施工现场用电必须符合安全用电标准，配电箱必须上锁，由持证电工管理。7.1.4非电工不得接电，非操作工不得操作钻机。7.1.5施工现场严禁吸烟，进入现场必须戴好安全帽。7.1.6控土机械及汽车严禁撞击锚头及边坡。7.1.7基础开挖后，基槽周围要设安全防护栏，夜间要有红灯显示。7.1.7基坑周边严禁超堆荷载，以确保边坡安全。7.1.8开挖时不得超过每层所要求的开挖深度，喷锚边坡强度达到设计要求后，方可进行下一步土方开挖。7.1.9严禁上下同时交叉作业，严禁向基坑内随意抛物，以免伤人。7.2现场文明施工措施7.2.1施工管理实行分工负责制，在项目经理部的统一管理下，技术、质检、安全、材料各部门对工程质量、进度和安全负责，直接管理各作业班和每道工序。7.2.2现场文明施工要求7.2.2.1材料堆放整齐，不同规格的材料分开堆放，界限清楚。7.2.2.2施工机械放置合理、有序。7.2.2.3施工区同生活区须隔离。划分责任区，分片包干到人。7.2.2.4及时清理现场内的杂物，不得乱堆乱放，不得随地便溺。7.2.3安全防护要求7.2.3.1施工前对施工人员要做好安全培训和交底，严格执行安全操作规程，杜绝事故发生。7.2.3.2基坑周围要设护栏。7.2.3.3非机电人员或司机严禁擅自动用机电设备和车辆。7.2.3.4机械设备要专人管理，定期检修，不得带故障运行。7.2.3.5配电线路按规定架设，配电箱要安装合理，符合规定。7.2.3.6各类电器设备必须带保护装置，防止漏电、触电事故。7.2.3.7进入施工现场要配戴安全帽，工作时严禁打闹嬉戏。7.2.3.8基槽在挖土等工序同时作业时，要合理安排好各自作业面，施工人员要在挖掘机回转半径之外作业。7.2.3.9电、气焊操作人员要持证上岗。7.2.3.10全体施工人员要严格遵守现场消防、保卫等有关规定。7.2.4消防要求7.2.4.1完善消防组织，指定专人负责，配备义务消防员。7.2.4.2健全消防制度，落实防火岗位责任制。7.2.4.3施工现场要留消防通道，设立标志牌。7.2.4.4严格用火制度，现场使用明火必须申请并填写动火证。7.2.4.5施工现场禁止吸烟。7.2.5保卫要求7.2.5.1健全治安组织，指定专人负责。7.2.5.2健全警卫制度，防止物资被盗，夜间设人巡逻。7.2.5.3建立干部值班制度，杜绝各种违法犯罪行为的发生。7.3环保措施7.3.1防止噪声污染。选用噪音低的机械设备；设置必要的围挡护栏，以阻断噪声。7.3.2大风天气时，对起尘材料作必要的覆盖，防止粉尘污染。7.3.3施工区域派人定时洒水，防止扬尘起灰。7.3.4生活区域的垃圾要及时清理，运至指定位置放置。7.3.5所有土方运输车辆及其它有关施工车辆进入施工现场后禁鸣笛。7.3.6如需夜间施工时，照明只得照射工作区域，噪声太大影响居民休息的工序不得施工。
