测量学（甲） 第十二章 建筑工程施工测量 赵良荣

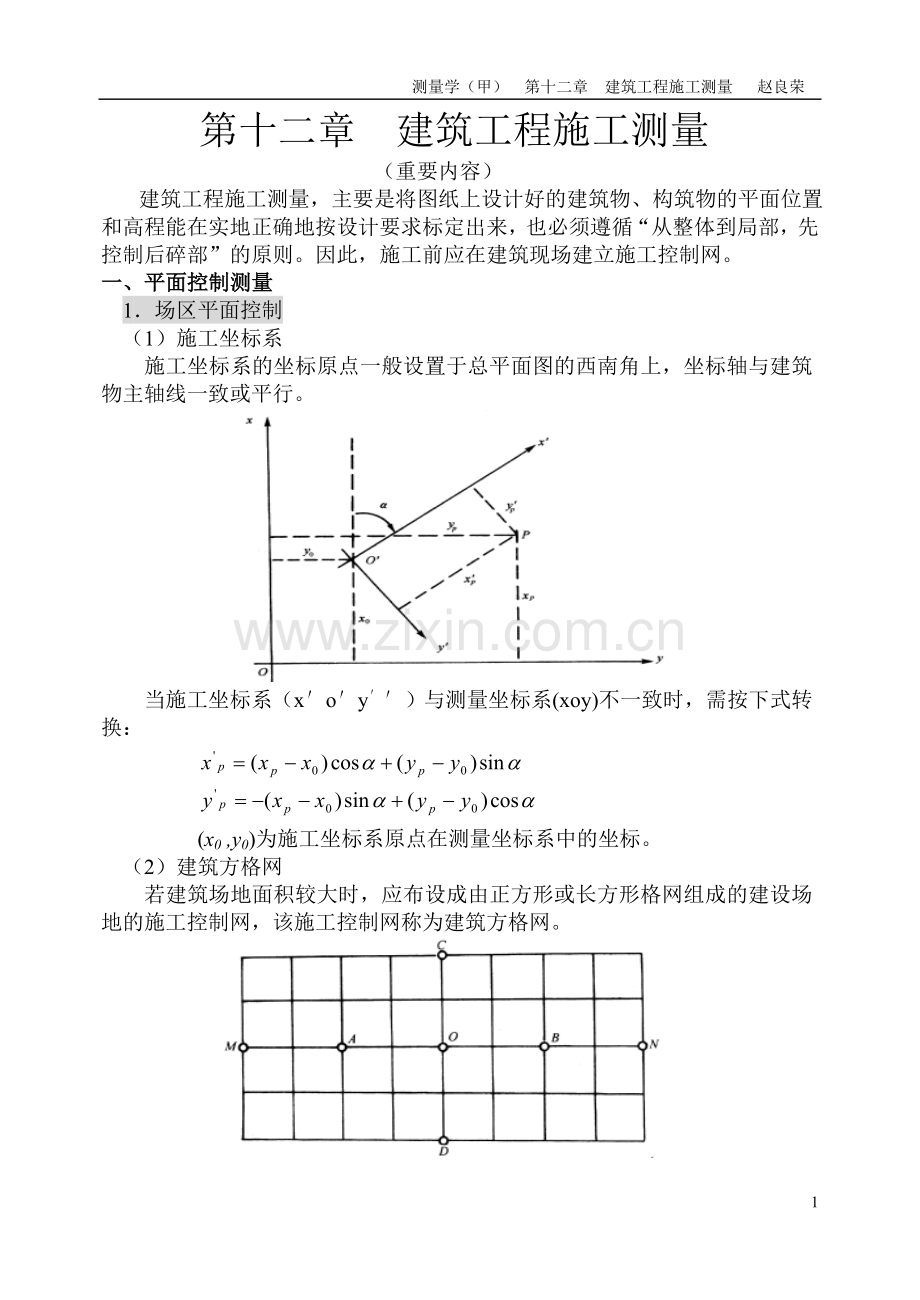

第十二章 建筑工程施工测量
（重要内容）
建筑工程施工测量，主要是将图纸上设计好的建筑物、构筑物的平面位置和高程能在实地正确地按设计要求标定出来，也必须遵循“从整体到局部，先控制后碎部”的原则。因此，施工前应在建筑现场建立施工控制网。
一、平面控制测量
1．场区平面控制
（1）施工坐标系
施工坐标系的坐标原点一般设置于总平面图的西南角上，坐标轴与建筑物主轴线一致或平行。

当施工坐标系（x′o′y′′）与测量坐标系(xoy)不一致时，需按下式转换：

(x0 ,y0)为施工坐标系原点在测量坐标系中的坐标。
（2）建筑方格网
若建筑场地面积较大时，应布设成由正方形或长方形格网组成的建设场地的施工控制网，该施工控制网称为建筑方格网。

（3）导线及导线网
（4）三角形网
（5）GPS网
2．建筑物的平面控制
建筑物的平面控制网，可根据建筑物、构筑物的特点，直接布设成十字轴线或矩形控制网。
建筑物的控制网，应根据场区控制网进行定位、定向和起算。

二、高程控制测量
1．场区高程控制
应布设成闭合、附合水准路线或结点网。大中型施工项目的高程精度一般不低于三等水准的精度。
2．建筑物的高程控制
建筑物高程控制应采用水准测量，附合路线的闭合差不应低于四等水准的要求。其水准点可设置在建筑物的平面控制网的标桩上或外围的地物上，也可单独埋设。

三、龙门板和轴线控制桩的设置
由于施工时要开挖基槽，测设好的角桩（外墙轴线交点）及中心桩（建筑物各轴线的交点）要挖掉。因此，在挖槽前要把各轴线延长到槽外，在施工的建筑物或构筑物外围，建立龙门板或控制桩，作为挖槽后恢复轴线的依据。
1．龙门板的设置
龙门板也叫线板，在建筑施工时沿房屋四周钉立的木桩叫龙门桩。
通常离外墙基槽边缘约1.0~1.5米。

2．控制桩（引桩）的设置
龙门板使用方便，但占地大，影响交通，故在机械化施工时一般只设置控制桩。
在建筑物施工时，沿房屋四周在建筑物轴线方向上设置的桩叫轴线控制桩。一般设置在边线以外，不受施工干扰并便于引测和保存桩位的 地方。

四、基础施工测量
建筑物±0一下的部分称为建筑物的基础。
1．基槽开挖边线放样
基础开挖前，应根据龙门板或控制桩所示的轴线位置和基础宽度，并顾及基础挖深时应放坡的尺寸，在地面用石灰放出基础的开挖边线。
2．基槽标高测设
基槽的开挖深度，应根据设计标高控制。

在基坑下部测设B点，分别在基坑上部和下部安置两次水准仪，从而测设出B点的高程。

3．垫层施工测设
基槽清理后，根据龙门板或控制桩在基槽底部放样出垫层的位置。
4．基础测设
垫层做好后，根据龙门板或控制桩在垫层上弹出中心线及边线。

五、主体施工测量
建筑物主体施工测量的主要任务是将建筑物的轴线及标高正确地向上引测。
1．楼层轴线投测
建筑物轴线测设的目的是保证建筑物各楼层相应的轴线位于同一竖直面内。轴线投测方法主要有以下几种：
（1）经纬仪投测法
通常将经纬仪安置在控制桩上，瞄准轴线方向后向上用盘左、盘右取平均的方法将主轴线投测到上一层面。
（2）垂球法
在高层建筑物施工时，常在底层适当位置设置与建筑物主轴线评选的辅助轴线，在辅助轴线端点处预埋标志。在每层的楼面相应位置处都预留空洞，供吊垂球之用。
投测时在垂准孔上安置十字架，挂上垂球，对准底层预埋标志。然后在孔洞四周做标记，作为以后恢复轴线及放样的依据。

（3）激光铅垂仪投测法
在预埋标志处安置激光铅垂仪，仪器垂直向上照出激光线，可将轴线从底层传到高层。
2．楼层标高的传递
（1）钢尺丈量法
（2）水准测量法
通过建筑物的垂直通道（如楼梯间、电梯间）中悬吊钢尺（替代水准尺），在下层与上层各架一次水准仪，将高程传递上去。

习题：习题十二：2、5、10
