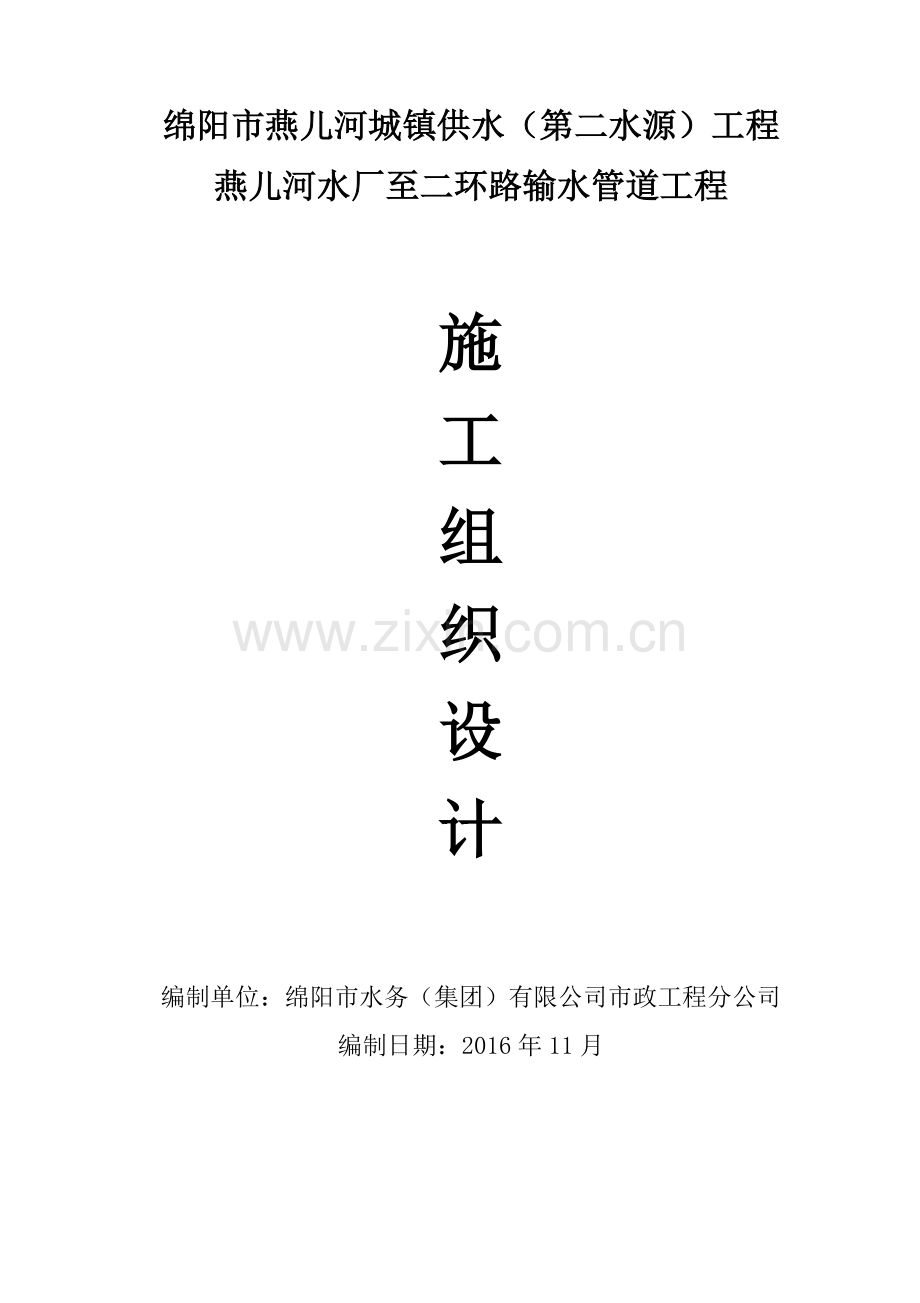

绵阳市燕儿河城镇供水（第二水源）工程燕儿河水厂至二环路输水管道工程施工组织设计编制单位：绵阳市水务（集团）有限公司市政工程分公司编制日期：2016年11月目 录第一章 编制原则 2第二章 编制依据 2第三章 工程概述 4第四章 施工准备工作 8第五章 主要施工方法及技术措施 23第六章 质量控制措施 45第七章 施工技术保证措施 53第八章 工程进度技术组织措施 56第九章 安全生产措施 65第十章 文明施工措施 67第十一章 冬、雨季施工技术措施 71第十二章 扰民、降低环境污染和噪音的措施 74第十三章 地下管线及其它地上地下设施的保护加固措施 78第十四章 降低成本提高效益措施 79附表部分 83绵阳市水务（集团）有限公司市政分公司第一章 编制原则树立质量是企业生命的观点，按ISO9001：2000标准质量管理体系，运用全面质量管理的科学方法，实行全员、全面、全过程的质量控制、。1.1以设计施工图纸为基础，以图集、施工规范、规程、验收标准为依据。通过现场考察,编制施工方案。1.2施工总体布署严密合理，施工进度计划切实可行，保证总体工期按时完成。1.3采用科学的管理方式和现代化的机械设备，人机结合以确保工程质量和施工安全。1.4在施工全部过程中，采用周密的环境保护和文明施工措施。第二章 编制依据本工程施工组织设计是根据施工图及设计文件、现行管道施工规范规程、施工现场实际情况，并结合本单位技术设备力量和施工经验进行编制。绵阳市燕儿河城镇供水（第二水源）工程燕儿河水厂至二环路输水管道工程工程施工图设计；绵阳市燕儿河城镇供水（第二水源）工程燕儿河水厂至二环路输水管道工程工程地质勘查报告；中华人民共和国建筑法；中华人民共和国安全生产法； 给水排水管道工程施工及验收规范（GB50268-2008）；给水排水构筑物施工及验收规范（GB50141-2008）；埋地钢质管道环氧煤沥青防腐技术标准（SY/T044796）；建筑地基与基础工程施工质量验收规范（GB50202-2002）；建筑工程施工现场供用电安全规范（GB501942014；机械设备安装工程施工及验收规范（GB5023198）；长距离输水管道阴极保护工程施工及验收规范（SYJ40061990）；埋地钢制管道阴极保护技术规范（GB/T21448-2008）全国通用给水、排水标准图集工业金属管道工程施工及验收规范（GB5023597）；供水管井技术规范（GB50296-99）；钢焊缝和超声波探伤方法和探伤结果分级（GB1134589）；工业安装工程质量评定统一标准（GB5025294）；建筑与市政降水工程技术规范（JGJT11198）；砌体工程现场检测技术标准（GBT503152000）；气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸（GB98588）；工程测量规范（GB500262007）；土工试验标准（GB/T5012399）混凝土强度检验评定标准（GBT501072010）混凝土质量控制标准（GB5016492）混凝土结构工程施工质量验收规范（GB502042002）其它国家现行有关规范、标准及规定。第三章 工程概述3.1.工程名称：绵阳市燕儿河城镇供水（第二水源）工程燕儿河水厂至二环路输水管道工程3.2.设计单位：中国市政工程西南设计研究总院3.3.工程概况：3.3.1给水工程概况： 该管线系绵阳市燕儿河水厂至城区输配水管道工程。沿规划给定管位敷设DN1000mm给水管道,输水管道主管线采用D1020*10螺旋卷管、DN1000球墨铸铁管。 本工程设计管线起点：二环路827军区29基地路口附近（坐标X=3479888.287，Y=469333.196），终点：燕儿河水厂新建取水口（坐标X=3473322.795，Y=466935.569）全长为9.350Km。 连续段管线沿燕儿河水厂至吴家镇九组八队、九队农田及未成型道路边又沿十组九大队翻山至827军区29基地，沿已成型道路至二环路终点位置。本工程管道线路地质情况复杂、多样，地势崎岖、部分位置施工难度较大，涉及经过围堰、河道、破除较硬岩山体、农田、鱼塘、穿越现状燃气管道和给水管与道砼道路等。 管道大部分位于农田及翻越山体，交通不便，现场施工材料无法运至施工场地，穿越农田及翻越山体部分管道需全程设置施工临时便道，管材需进行二次转运才能运至施工现场。 施工用水、电需现场临时解决，若现场无法解决，将采用发电机发电；用洒水车进行注水打压。整个工程必须做好现场协调及施工安全防范工作。3.3.2、工程地质情况： 本工程地表为第四系地层履盖，场地地层主要为人工填土层、冲积堆积层和基岩。3.3.4、工程水文条件： 沿线地下水类型为第四系松散层中孔隙潜水，砂卵砾石为主要含水层，含水层水量丰富，场地内砂、卵石渗透系数K为5080m/d，属强透水层。沿线地下水对各类水泥拌制品和钢材无或弱侵蚀性。3.4.工程相关要求：3.4.1管道埋深 根据设计图的纵断图，给水管道管顶覆土1.386.5米。规范要求；覆土小于0.8米大于4.5米需通知设计人员到现场协商作业并加强处理。3.4.2管材及接口1、球墨铸铁管、管件本工程采用的柔性球墨铸铁管、管件，应符合GB/T13295水及燃气管道用球墨铸铁管、管件和附件标准要求；刚性球墨铸铁管件尺寸参照GB3420标准执行；（压力等级为：1.6MPa及1.0MPa两种）。球墨铸铁管及管件接口形式采用滑入式T型胶圈接口。球墨铸铁管及管件内防腐，应用水泥沙浆内衬，水泥涂衬要求执行GB/T17457球墨铸铁管水泥沙浆离心法衬层一般要求标准；并符合GB/T17219生活适用水输配水设备及防护材料的安全性评价标准的要求。球墨铸铁管道外防腐要求执行GB/T17456球墨铸铁管外表面喷锌涂层标准；球墨铸铁管件外防腐应符合ISO8179-2标准，终饰涂层选用沥青涂料符合GB/T17459球铁管沥青涂层标准。2、钢管、管件本工程部分管段采用D1020*10螺旋卷管，钢材Q235，所有焊缝在接头外防腐和试压前，应进行外观检查。外观检查包括自检和专检。自检由焊接该焊缝的焊工自己检查。专检由焊接专业质检员进行检查。表面质量应符合GB50268-2008中的规定要求。外观上，焊缝表面应光洁，宽窄均匀整齐，焊道于母材应平缓过渡，根部应焊透，焊缝和热影响区不得有气孔、夹渣、裂纹、焊瘤和弧坑等缺陷。钢管与球墨铸铁管的连接采用法兰连接。3.4.3管道附件a阀门检验 每台阀门必须有制造厂家的合格证书，并经质量认证和检验合格。 核对实物的规格、型号、材质和编号，保证安装在管段上的桩号位置与设计一致。核对阀门与连接管件的配合尺寸。清除阀杆上的杂物，检查阀杆是否转动灵活，应无卡、涩现象。阀体外观检查应无疤痕、飞刺等缺陷，严禁使用有裂纹的阀体。所有阀门均必须满足设计所提条件。b.阀门安装 每台阀门经检验合格后方可进行安装。其余要求执行规范给水排水管道工程施工及验收规范（GB50268-2008） 排气阀：排气阀采用支管从主管上接出，排气阀安装于管道上易积聚空气的制高点、平坡或顺坡段； 排泥阀：排泥管从主管上接出进入排泥湿井，安装在主管线的低洼处；排泥阀井采用钢筋砼结构。 水击泄放阀：设置在DN1000主管线的低洼处，公称压力为2.5MPa。 防水锤空气阀：设置在管道上容易积聚空气的次高点。井盖：采用DN800球磨铸铁井盖D400型，并有防盗、防跳、防坠、防噪、防滑等功能。3.4.4 管道基础 管道基础：钢管、球墨铸铁管均采用中砂垫层基础，中砂垫层厚度为200mm，基础支撑角120度；管道基础地基承载力不小于100Kpa。3.4.5 管道支墩 管道三通顶端、管堵顶端及转弯角度大于10处设置支墩，支墩做法参详柔性接口给水管道支墩10SS505。3.4.6 管道防腐 钢管防腐：采用喷砂除锈，除锈标准为：Sa-2.5级；衬涂防腐材料：（1）内壁：采用IPN8710-3厚浆性防腐涂料，加强级2底2面（4层）结构，干膜厚度160m；（2）外壁：喷涂HCH-3环氧煤沥青防腐涂料，一底四面二布（二布五涂），总厚度（干膜）0.6mm，电火花检测为5000伏，防腐等级为特加强级。 球墨铸铁管防腐：内防腐采用水泥砂浆衬里，外防腐喷锌后涂沥青防腐，球墨铸铁管、管件防腐层应符合水及燃气用球墨铸铁管、管件和附件（GB/13295-2013）规定。3.4.7 焊缝质量检查： 焊缝质量等级为级，其外观和管道内部检查均按现场设备、工业管道焊接工程施工及验收规范GB50236-1998中级焊缝要求进行。无损检验的焊缝数量（射线照相检验或超声波检验），对管道加工过程不少于焊缝总量的5%，对安装过程不少于焊缝总量的10%。涂油检查则应对100%的焊缝进行。3.4.8 管道沿线与现状燃气管道、给水管道有竖向交叉，施工时应注意对现状管线的保护，保持安全距离；管道穿现状桥梁处，应将施工方案报相关产权单位批准后方可施工。3.4.9 管道试压及冲洗消毒管道水压实验合格后，采用不低于1.0m/s的流速冲洗、色度一致时，再采用不低于20mg/l，氯离子浓度的清洁水浸泡24h，再次冲洗，直至取样化验合格。 给水管道必须水压试验合格，并网运行前进行冲洗与消毒，经水质达到标准后方可允许并网通水，投入运行。管道施工完后应作水压试验，管道试验压力为1.0-1.7Mpa。管道试压：管道安装完毕后应进行水压实验，试压应做好堵板、后背支撑、加压设备和进、排水管路等工作。 管道水压试验的结果应符合给水排水管道工程施工及验收规范（GB50268-2008）有关规定。管道安装完成后，竣工验收前应进行管内清扫和分段冲洗消毒，直至水质管理部门取样化验合格为止。 3.4.10管道穿越障碍： 本工程管线存在穿越已成型道路（顶管）及沟渠等，安装时，应编制相应的方案及技术措施，报监理、业主审批后实施。 3.4.11附属构筑物： （1）、若阀井位于人行道或车道上，井盖应与路面平齐，绿化带内阀门井比绿化带高出地面0.1米。 （2）、井室制作参照绵阳市水务集团标准图（2015年版）。 （3）、管道支墩应在管道接口做完、管道位置固定后修筑，应保证后背土无扰动，参照标准图集03SS505。3.4.13其它施工中应注意事项： 本工程所用材料的材质、规格、施工及验收要求均应符合国家批准的现行有关规范、规程的规定，构筑物及管道尚应遵照给水排水构筑物工程施工及验收规范GB501412008及给排水管道工程施工及验收规范GB502682008执行。 第四章 施工准备工作4.1、工程目标4.1.1工期目标 按建设单位要求，按时保质安全地完成施工任务。 规定工期:120日历天。 计划开工日期：以业主通知进场时间为开工日期。4.1.2质量目标在施工中严格按国家、四川省及有关部门颁布的现行技术标准、规范及设计要求进行施工。工程质量等级：合格。工程质量标准的评定符合国家或行业的质量检验评定标准。4.1.3安全目标不出现重大伤亡及其他安全责任事故，严格控制轻伤频率。4.1.4环保及文明施工目标达到绵阳市有关规定及业主相应要求；达到ISO14001国际环保认证的要求 。4.1.5造价控制目标实行“三零”管理，杜绝决策失误和各项浪费。严格控制各项成本支出，优质高效地完成工程地建设，保证业主的预期投资收益。4.2、施工总平面布置4.2.1布置原则4.2.1.1合理有效的利用现场一切资源。在满足施工需要的前提下，尽量减少施工用地，施工现场布置紧凑合理。4.2.1.2根据现场情况及施工安排，结合考虑施工地段单位及居民的出行，修建临时道路、在局部设置涵管过水，保证施工的正常有序进行。4.2.1.3根据工程需要和现场条件,在选定区域现场设置办公区、材料库等临时设施。科学确定施工区域和场地面积，尽量减少各工种之间的交叉作业4.2.1.4 在保证工程施工质量的前提下，合理安排施工顺序，在有限的工期内，合理配置资源，做到施工质量高、施工速度快。4.2.1.5各项施工设施布置都要满足：有利于施工、安全防火和环保要求。4.2.2总平面布置根据施工现场位置和条件，为保证施工进度的正常进行。施工总平面布置示意图（详附图）4.2.3施工现场临时设施为了保证工程施工安全、正常、有序的进行，在工程开工前创造良好的施工环境，需在现场设置必要的临时设施。4.2.3.1临时设施布置原则施工临时设施的布置本着因地制宜、就地取材、降低成本、节约投资，同时又能满足施工需要的原则进行。临时设施主要包括临时工棚、临时施工便道（便桥），临时用水，临时用电和通讯联络等内容。4.2.3.2施工办公室、临时工棚（临时生产生活设施） 项目部办公司在K4+280处租当地村民房屋设置办公室，临时工棚各标段在该施工段合适位置搭设一座563平方米左右的临时工棚（附表五、施工总平面图）。临时工棚就是建在施工现场的临时生产、生活基地。临时工棚设置有办公室、宿舍、停车场、库房等。4.2.3.3临时用水 本施工段，工程施工用水及临时设施内的生活用水，全部在附近村民，临时安装PE管保证用水。4.2.3.4临时用电为了确保该段工程的施工用电，因工期紧，任务重，该工程分成7个标段同时施工，且当地无动力电源，综合上述特殊情况考虑，每个标段需准备2台（一备一用）120KW可移动式发电机（发动机功率大小可根据实际施工情况调整）提供临时电源。在管道开挖沟槽上空沿线，每隔15m挂100W警示红灯一盏，照明线路每500m设一控制点，设15A空气开关，照明线路用BLV16塑料铝芯线。在管线一侧安装配电箱，用于焊接、照明和降水用电。4.2.3.5临时施工便道因该工程沿线跨度长，地势崎岖，管道安装位置基本上都在山体、农田、道路内，施工所用的管材、机械、其他材料等都无法顺利运至施工现场，为保证材料运输及当地村民的行人、车辆通行安全，施工中尽量利用现有道路进行施工，在局部地段，如无现有道路利用，修建施工便道，靠沟槽旁7m宽施工便道，具体按临时道路二级荷载标准进行施工：(1)、便道采用60cm厚的连砂石填平，并碾压密实； (2)、特殊地段，采取清除淤泥再行填筑或加大铺筑厚度等方式来确保道路承载要求。 （3）、安排装载机定期对道路坑洼不平处进行修补。特殊地段，采取清除淤泥再进行填筑或加大铺筑厚度等方式来确保道路承载要求。4.2.3.6施工平面管理4.2.3.6.1施工总平面图的绘制、修改、补充 在公司总工程师组织下，项目部根据合同条件、现场环境、工程需要、国家有关政策和规范要求，绘制施工总平面图。施工总平面图的调整、补充、修改，应取得业主、监理方同意。由于此工程现场的特殊性，有些地方材料不可能一次性转运到位。故先用吊车集中堆放，在使用270挖掘机配合人工进行二次转运至施工现场。4.2.3.6.2施工总平面图的现场管理 项目部在项目经理领导下，实施施工总平面图的管理。 管理范围：1）、与业主的总图管理相协调，保持现场水通、电通、排水和道路畅通，场地平整，创造良好的施工环境和秩序；2）、及时调整、补充和修改施工总平面图；3）、根据施工总平面图，处理有关技术问题；4）、审批需用场地申请，合理调整场地，作好交叉作业场地的协调平衡。5）、确认大型暂设工程的位置、材料和半成品的堆放位置，减少内部运输；6）、审批动土申请，确认取弃土位置、范围、数量、起止时间、协调运输路线；7）、现场施工用水、用电的管理。包括设置水、电线路的协调监督和施工过程中使用的协调管理；8）、检查施工总平面图的贯彻执行情况；9）、指导现场文明施工。 项目部为做好施工总平面图的管理工作，对责任单位和人员明确下列约束条件：1）、各级技术交底的同时，做好施工总平面图交底；2）、土方开挖必须履行开挖许可证审批手续，并协同业主与河道管理局、市水务局、市规划局等签定有关协定，办理有关手续；3）、施工生产、生活临时设施（包括管路、线路），必须按施工总平面图指定的位置设置，未经项目部批准不能擅自更改或移位修建；4）、施工材料、半成品、以及弃土（包括建筑垃圾）等，应按指定位置堆放，保持现场统一布置和进行正常施工活动；5）、施工需中断道路交通、停电、停水时必须履行正式审批手续，按批准地点，在规定的时间内执行；6）、各责任单位应遵守防火、劳动保护、卫生等规定，保证施工安全；7）、施工机械及设施，必须在规定的区域内作业，不得随意停放影响河道和施工；8）、各责任单位负责各施工区域的环境保护，及时清理，做到工完料净、工完场清，消灭施工现场脏、乱、差的现象；9）、项目部定期召开施工总平面图执行情况检查会，对现场文明施工进行检查、考评、奖惩结合、互相监督、互相促进。 施工准备依据ISO9001：2000标准质量保证体系中的要求，从人、机、料、法、环、信息等方面进行施工前的准备工作。4.3组织准备4.3.1施工组织机构针对工程特点和工期要求，为确保工期、质量及安全生产，公司承诺由具有丰富管线施工经验的管理及技术人员，组建项目经理部，全面组织、协调和管理现场施工，对该工程的进度、质量及安全等全面负责。现场项目班子组织机构框图见下图：项目经理：易 云项目技术负责人：王 迎 春项目副经理：李 伟施工员：魏 垒安全员： 刘 文 革质检员：嘉 晓 冬材料员：贺 亚 刚现场有关各班组长操作工人 项目经理部设项目经理一名，负责全面组织、协调和管理现场施工对该程的进度、质量、安全等全面负责。项目经理下设技术负责人：具体负责现场施工管理和施工技术管理。技术负责人下设施工员、材料员、质检员、资料员、安全员、预算员等专职人员，负责施工中专项工作。施工现场项目部由公司授权处理本工程的各项事务。编制施工组织设计（方案）、工程预（决）算、材料供应计划、竣工图等文件，须按公司质量体系文件的要求接受公司相关管理部门审核和批准。公司工程部负责工程项目监控；公司总工程师负责施工技术指导；公司质管部门负责施工现场的质量监控；公司安办负责施工现场安全监控；。a、项目经理部职责 1）项目经理部负责施工项目从开工到竣工的全过程管理工作，是履行施工合同的主体机构,接受公司各管理部门的业务指导、监督、检查和考核。 2）项目经理部实施的管理职能：进度控制：依据合同要求编制施工总进度计划,分解为月施工进度计划，并组织实施，必要时对进度计划进行调整，确保按期完成项目。 质量控制：根据质量目标，编制质量计划并组织实施，按设计图纸和国家施工质量验收标准及各项规范对分项分部工程、特殊过程进行质量控制，确保材料质量和工程质量。 安全控制：坚持“安全第一，预防为主”的方针，建立健全安全保证体系和安全生产责任制，确定施工安全目标，在施工中进行相应的安全控制，消除隐患，避免和杜绝重大伤亡事故。 成本控制：进行项目成本预测，进行成本核算和分析，按照增收节支、全面控制、责权利相结合的原则，对实际施工成本的发生过程进行有效控制，降低成本，提高经济效益。 人力资源管理：根据施工进度计划安排各工序的劳动力需求，合理进行劳动力配置。 材料管理：根据施工进度计划安排主、辅材料进场，严把材料质量关，建立材料使用台帐，实施材料使用监督制度。机械设备管理：根据施工进度计划合理安排施工机械进场，做好设备使用中的维护保养，提高机械使用效率。技术管理：在施工全过程实施技术管理，进行图纸会审、技术交底、技术复核（测量放线及复核）、专项施工方案与技术措施（编制、审定到实施），参与分项分部工程验收、竣工验收，进行各项技术资料的收集、整理归档等。 资金管理：根据施工合同、工程预算、进度计划、成本计划编制项目资金收支计划，保证收入，节约支出，防范风险。现场管理：施工现场的管理，应做到文明施工、安全有序、整洁卫生、环境保护，不扰民，不损害公众利益。合同管理：严格履行施工合同，做好施工中发生的各类变更、增减的签证手续。 项目组织协调 竣工验收准备：做好竣工验收工作，收集、整理并移交竣工资料，参与竣工结算。b、项目经理部主要成员的职责1）项目经理职责：代表公司实施施工项目管理； 严格履行“建设工程施工合同” ；认真履行“项目管理目标责任书”规定的任务； 组织编制施工预算，确定项目的计划目标成本； 组织编制项目管理实施规划； 对进入施工现场的生产资源要素进行优化配置和动态管理，对工程施工进行有效控制； 建立质量管理体系和安全管理体系并组织实施，严格执行有关技术规范和标准，对现场进行文明施工管理，确保工程质量和工期，实现安全、文明生产；在授权范围内负责做好施工各方面的工作协调，及时解决项目中出现的问题；全面负责工程交付竣工验收前的各项准备工作，参与工程竣工验收，做好竣工结算工作。2）项目技术负责人职责 负责工程实施和公司质量体系中相关程序文件所赋予的职责。接受项目部下达的生产任务，严格执行有关规程，按工期保质完成生产任务。参加图纸会审，负责编制施工质量计划。负责组织并合理安排、协调解决施工中出现的各种问题，确保施工进度及工程质量。做好工程的中间验收和全面验收，对验收中发现的问题及时进行整改。 负责安全文明施工，开工前要对工作人员及普工进行安全教育，严格执行“三检”制度（周检、月检、季检），杜绝一切事故隐患。严格执行设备维修、材料领、退制度，合理安排并随时检查施工现场的设备、材料使用状况及其保管、维修情况。做好机具设备及材料的合理摆放，搞好工棚内环境卫生，做到工棚规范化。3）施工员职责 参与施工图纸会审和技术交底工作。 查勘现场并作详细记录。 规划勘测部门放线后，与测绘人员一起参与接桩、栓桩工作和对水准点进行校核。 按照图纸与规范要求进行施工。 确定试压、冲洗、接水以及特殊过程施工方案。 负责工程过程资料的收集、整理，并上交项目部。 协助项目经理解决施工中出现的质量、进度、安全等方面的问题。4）质检员职责 搞好自检自评工作，分析工程质量现状，随时掌握工程质量动态。 收集、整理工程质量等级评定和统计工作，绘制工程质量控制图，建立质量记录档案。 按国家质量评定标准和施工规范要求，随时进行工程质量的实测（抽检）和评定，对不符合质量标准的工程，有权责令返修、返工。 参与给水管道试压及验收工作。 负责对分承包工程质量进行检查、验收。5）安全员职责 组织学习、宣传国家有关劳动安全方面的方针、政策、法规，协助上级有关部门组织开展各项安全生产工作。 对施工现场进行检查、督促，认真贯彻执行党和国家的安全法规、安全技术操作规程和企业的安全规章制度，正确使用安全设施、安全防护用品、用具等。检查各生产环节和工作场所的不安全因素，监督整改。了解施工中的安全技术措施计划，了解、掌握安全设施，督促落实安全措施计划。 协同有关部门做好对新员工的岗前安全教育。协助施工队开展经常性的安全教育，抓好民工（临时工）的安全教育。 配合有关部门参加安全设施、防护器材和用具的购置、管理和维修并进行验收。 检查工地现场、工作场所的安全状况，及时制止违章作业行为，发现隐患及时提出整改意见并督促整改。 负责填写各种安全工作报表，收集、整理安全工作原始资料。项目班子人员组成及项目班子主要管理人员、技术人员简介及证明复印件等请详见项目管理机构配备情况部分。6）材料员的职责：材料员负责进场（入库）材料物资验证工作，及时对进场物资进行检验、标识、登记、保管、维护和定额发料工作（包括对业主提供的材料物资），保证不合格原材料不进入现场。负责依据合格分供方名册，检验采购材料物资的质量或质量证明，考核分供方；保存质量证明文件（包括对业主提供的材料物资）。同时应经常深入工地，检验材料使用和保管情况，防止材料、半成品的损坏变质。负责收集整理采购资料，向分供方提供完整的采购文件。4.3.2技术准备4.3.2.1.组织项目经理部人员进行现场勘测，深入了解工程现状。4.3.2.2.熟悉和审查施工图纸及有关规范、规程和规定，在开工前组织有关人员做好图纸内审工作。内审工作由项目技术负责人员、质检员、安全员等参加，并作好内审记录。图纸内审重点查以下内容： 施工图是否符合国家有关的方针政策和规范要求，施工图纸与其说明内容是否一致，技术要求是否明确等。 图纸内审工作完成后，参加由建设单位主持的图纸会审。设计单位、施工单位和监理单位共同参加并形成会审纪要。4.3.2.3.作好开工前的工程交底工作，必要时，要进行技术培训。工人开工前三天进场，进场后由安全员对工作进行安全、防火和文明施工教育。由施工员对班组长、工人逐级进行交底。交底内容包括：工程进度计划，分项工程的施工工艺标准及安全、技术措施，降低成本和质量保证措施，质量标准和施工验收规范等。4.3.2.4.由预算部门安排人员，依据四川省市政工程定额及时做好施工图预算。4.3.2.5.项目经理部依据施工图和业主对工期的要求，编制施工进度计划。4.3.2.6根据工程施工段的具体情况，制定切实可行的施工方案。其中需要：编制施工障碍处理措施。针对特殊地段和重要工序编制技术措施进行技术控制。 施工中如遇地下水位不祥时，根据现场的实际情况确定施工方法及技术保证措施。施工期间应作好沟槽封闭堵水措施，防止沟槽日晒雨淋，采用分段作业法快速施工。当管基处于淤泥层、膨胀土层或者岩石时，通知设计人员或监理、业主到现场处理。制定严密的试压措施，保障管道分段进行水压试验，做到一次成功。 施工中遇到具体问题时，应及时与设计单位联系，现场解决，不得擅自作出处理。 土方开挖前，在工程沿线取有代表性的土样，进行天然密实度、含水量等参数的测定；用于填方的土样，测定其最大密实度、最佳含水量，并将上述结果报监理工程师备批。4.3.3劳动力准备根据本工程工程量大小，技术含量及工种情况等进行管理人员及劳动力配置。4.3.4施工材料和机具设备准备根据施工预算的材料分析和施工进度计划的要求，编制施工材料需用计划，对所进场的材料进行检查验收。（详见附表二、劳动力计划表）根据施工方案的进度计划要求，编制施工机具设备及检测设备计划，并由相关部门落实。（详见附表一、拟投入的主要施工机械设备表附表三、拟配备本工程的试验和检测仪器设备表）第五章 主要施工方法及技术措施本工程的主管道采用D1020螺旋卷管及DN1000球墨铸铁管。施工严格按照设计要求和给水排水管道工程施工及验收规范（GB50268-2008）标准及钢管安装规程要求进行。5.1、施工程序（工艺流程）管线工程主要的施工工序为：方 案 审 批测 量 放 线沟 槽 开 挖基础处理管 道 安 装业 主 验 收阀门及附属设备安装附属构筑物施工监 理 验 收沟槽回填质 监 站 验 收管 道 试 压管道冲洗、消毒5.1.1 施工测量放线方案5.1.1.1平面控制 认真学习图纸，依据设计图纸提供的定线条件，结合工程施工的需要做到测量所需各项数据的业内搜集、计算、复核工作。 根据业内计算数据，用平面控制点，测量管道中线的起点、终点、平面折点及直线段控制点，钉中心桩，桩顶钉中心钉,并在沟槽适当位置设置栓桩。 测定中心桩桩号时，用测距仪或钢尺测量中心钉的水平位置，用钢尺丈量时要拉紧伸平。 沟槽形成后，用经纬仪把中线及时投测到槽下，钉上中心桩。 5.1.1.2管道高程的控制 以两个临时水准点为一环进行施工高程点测设，施工高程点每次使用前应进行复测。 控制槽底及管道铺设时，沟槽两边每隔10m用施工高程点测设一对高程控制桩，标明桩号，订高程并画上红油漆标志作为控制辅管高程 井室处设一对高程桩，并标明井室号，其高程下返数标明写清。 5.1.1.3沟槽开挖测量沟槽开挖前根据设计及施工方案进行中线定位，采用极坐标法测放管线中线时，在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩。管线中线每10m一点，桩顶钉中心钉，并在沟槽外适当位置设置栓桩；根据中线控制桩及放坡方案测放沟槽上口开挖位置线，现场撒白灰线标注，然后在上口线外侧对称钉设一对高程桩，每对高程桩上钉一对等高的高程钉，高程桩的纵向间距为10m。开挖过程中，核对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前侧放高程控制桩。沟槽检底后，依据定位控制桩采用经纬仪投点法向槽底投测管线中线控制桩，采用水准仪将地面高程引至槽底。5.1.1.4井室开挖测量井室开挖与沟槽开挖同时进行，根据井室桩号坐标采用极坐标法测放井室结构中心位置，根据井室尺寸测放结构开挖上口线及开挖高程控制桩，同时进行栓桩。5.1.1.5管线基础测量根据检底后管线中心桩及设计基础宽度测放管线基础结构宽度，同时测放管线基础高程控制桩，基础施工后复测基础中线偏差、宽度及高程。5.1.1.6管道安装测量管道基础施工结束后恢复中线，根据不同管线结构形成及附属设施分别进行安装放线。5.1.2沟槽开挖（1）沟槽开挖程序：计算开挖宽度 现场定出开挖边线 机械开挖 人工捡底。（2）采用机械挖土石方，不具备机械开挖采用人工开挖。管沟应按设计图确定的平面位置和标高开挖。采用机械开挖、人工清底的形式。机械开挖至槽底，预留30cm的厚度由人工清底找平至设计槽底高程。在土质较弱的地方，可以采用编制袋装上垒砌，加固边坡。对于沟槽比较深，且放坡位置受到限制的地方，可以采用钢板桩、H型钢和型钢支撑。施工过程中应防止滑坡和塌方，施工中应设专职安全员进行安全监护，发现问题及时解决。 沟槽开挖严格GB50268-2008的有关规定执行。严禁超挖、欠挖。根据现场实际情况，管线位置多为当地村民农地、赔偿红线范围小、沟槽旁当地村民的行人与车辆通行安全等，土方边坡系数综合取为1：0.67，石方边坡系数综合取为1：0.33，若遇土质软弱且现场条件具备的情况下可适当调整沟槽开挖坡度，以现场实际收方记录为准，需降水的沟槽按1：1放坡系数进行放坡。沟槽土挖出后，若现场施工条件具备，沟槽土方堆至沟槽一侧，堆土距槽边距离不得小于1.0米，且保证在基槽45线以外堆土高1.5米；若现场不具备土方堆砌条件，综合实际情况，考虑外运，租用临时堆土场地进行二转堆放，土方沟槽开挖时采用土石方运输车辆配合挖掘机将土石方运至弃土场，待管道安装完成后再运至施工现场，进行沟槽回填工作。外运土堆至临时租用的堆场（平均运距15km），待管道安装完成后再运至施工现场进行回填，余土外弃考虑20km。沟槽底宽为：管径1020mm+工作面400mm*2=1820mm。（3） 施工时，应做好降水和排水工作，保证管道安装时沟槽内无积水，且随时做好已安管道的封堵工作，防止泥水进入管道。 （4）为保证管道安装高程的准确性和管底原状不被破坏，机械开挖沟槽至设计高程以上300mm左右后用人工捡底至设计高程。沟槽挖至基底标高后，应会同市质检站、监理人员、地勘人员、业主等检查基底土质是否符合设计要求，作好记录。管沟开挖若遇流沙、淤泥、松杂填土及回填土等软弱地基情况时，及时与设计人员联系，由设计人员现场指定加固处理措施，使其达到设计要求。 （5）沟槽开挖时，如遇土质疏松地段，沟槽壁单侧或双侧应设挡土板。沟槽开挖好后应作好封闭工作，严禁曝晒、雨淋，所有排水系统应采取防渗措施。5.1.3基础处理为确保给水管道安全运行，必须特别重视管道基础处理。要采用各种有效措施，加强检测手段，设专人负责管道基础的自检和检查。1、沟槽开挖后进行复核，确保槽底标高准确。管道基础应置于坚实的原状土上。本工程管道基础设置为： 钢管、球墨铸铁管均采用中砂垫层基础，中砂垫层厚度为200mm，基础支撑角120度，管道地基承载力不小于100KPa。该工程施工时，如遇流砂、淤泥、松散杂填土及回填土等软弱地基时，地基承载力R100Kpa，应采取加固措施（经设计人员现场认可或具体处理），使其达到设计要求。一般情况下，可采用管基下500mm砂卵石换填，在存在有淤泥的地段，安装时需根据淤泥深度情况全部清除并换级配砂石。管基不准超挖，应保持原状土。 2、用平板震动夯对基础进行夯实，保证基础密度95%。5.1.4 钢管安装本工程主管线有D1020*10钢管和钢管件需要进行焊接安装。钢管（件）焊接严格相关规范、标准、设计要求及公司的焊接作业指导书要求进行。本工程钢制管道安装采用先形成沟槽，再进行钢管安装的方式进行。钢管采用对接式接口。（1） 钢管安装程序钢管外观检查 下管组对 焊接 焊口外观质量检查 超声波探伤 防腐混凝土包管回填（2）钢管组对及要求 钢管采用25吨吊车下管，在焊接接口处需挖焊接操作坑，坑壁加设挡土板，一定距离处设置降水坑。 钢管组对时，按规范要求对钢管的间隙及管接口面进行调整，应使整个周边管接口面高低一致，且错边量不大于2mm。组对时
